Схема коробки передач МТЗ-82 1, устройство и ремонт КПП
Как устроена КПП на тракторе МТЗ-80, подробная схема. Что необходимо знать при ремонте коробки передач?
Одним из важнейших узлов трактора МТЗ-80 является коробка передач. Ее назначение — изменение скорости движения трактора, переключение на задний ход и включение в работу навесного оборудования через боковой вал отбора мощности. Стандартная коробка передач МТЗ-80 оснащена 9-ю ступенями для движения вперед и 2-мя для хода задом.
Понижающий редуктор удваивает количество передач для переднего и заднего хода. Таким образом, для хода вперед есть 18 ступеней, для заднего хода — 4 ступени. Стандартную КПП можно оснастить дополнительным приспособлением для движения на малой скорости — ходоуменьшителем. Это целесообразно в том случае, если трактор выполняет работы на скорости, меньшей стандартной.
Устройство КПП
Если смотреть на КПП МТЗ-80 в разрезе по продольной оси, то первичный и вторичный вал имеют одноосное размещение.
Расположение промежуточного вала вместе с валом первой передачи и заднего хода — параллельное первичному. Передний конец первичного вала закреплен в подшипнике в стакане корпуса КПП, задний конец соединен с передним концом вторичного вала в торец в подшипнике.
Ведущие шестерни III, IV и V передач насажены на шлицы первичного вала. Через ведомую шестерню на первичном валу закреплен и понижающий редуктор. На шлицах пустотелого промежуточного вала крепятся ведомые шестерни III, IV и V переключателя передач. Промежуточная шестерня имеет зацепление с ведомой шестерней III передачи.
В продольном разрезе:
1 — первичный вал; 2 — ведущая шестерня IV и V передач; з — корпус коробки передач; 4 — ведущая шестерня III передачи; 5 — заливная пробка; 6 — рычаг переключения передач; 7 — крышка коробки; 8 — вторичный вал; 9 — регулировочные прокладки; 10 — стакан подшипника вторичного вала; 11 — ведомая шестерня II ступени редуктора; 12 — ведущая шестерня главной передачи; 13 — гайка вторичного вала; 14 — внутренний вал; 15 — ведущая шестерня II ступени редуктора; 16 — ведущая шестерня I ступени редуктора; 17 — промежуточная шестерня; 18 — ведомая шестерня III передачи; 19 — ведомая шестерня IV передачи; 20 —- ведомая шестерня V передачи и заднего хода; 21 — промежуточный вал; 22 — переднее гнездо внутреннего вала.
В поперечном разрезе:
1 — кольцо стопорное; 2 — подшипник ШРО-208; 3 — кольцо пружинное; 4 — шестерня ведомая включения ходоуменьшителя; 5 — шестерня ведомая I передачи и заднего хода; 6 — шайба упорная; 7 — кольцо стопорное; 8 — шестерня скользящая I передачи и заднего хода; 9 — подшипник ШРО-50308; 10 — вал первой передачи и заднего хода; 11 — левая крышка бокового люка; 12 — прокладка крышки бокового люка; 13 — шестерня промежуточная привода переднего ведущего моста; 14 — ось промежуточной шестерни; 15 — втулка; 16 — гайка; 17 — лоток.
Промежуточный вал
Вращение вала происходит на втулке и шарикоподшипниках. Втулка соединена с главной шестерней второй редукторной ступени, имеющей внутренний вал с поддерживающей втулкой. Сзади данной шестерни размещены кулачки заднего синхронного вала для отбора мощности. Для смазывания деталей сверху главной шестерни размещается крыльчатка для разбрызгивания масла на активные детали КПП МТЗ-80.
Редуктор КПП
Стандартная коробка передач трактора МТЗ-80 оснащается двухступенчатым редуктором.
Схема его работы следующая: первая ступень включает I, II, III, IV и V передачи переднего хода и I передачу хода задом. Вторая редукторная ступень включает все остальные передачи. Для включения первой ступени редуктора необходимо сцепить ведущую шестерню первой ступени с наружным венцом на вторичном валу. Работа редуктора на второй ступени происходит при зацеплении главной шестерни первой ступени с зубчатым венцом шестерни второй ступени.
Ремонт КПП
Устройство данного узла довольно простое и надежное, но вечного нет ничего. Со временем трущиеся детали изнашиваются, и работа КПП имеет отклонения от нормы. Слышимые шумы или стук при движении, самопроизвольное выключение передач, а также очень тугое переключение передач сигнализируют о необходимости ремонта КПП. Как правило, из строя выходят вилки переключения, изнашиваются подшипники, возникают дефекты в фиксаторах. Реже изнашиваются зубцы шестерен, так как они изготовлены из износостойкого сплава.
Скрежет при переключении может быть последствием износа дисков аппарата управления сцеплением.
Иногда неправильно отрегулированное сцепление шестерней приводит к скрежету. Следует заменить изношенные детали и произвести регулировку. Если скрежет не прошел, возможная его причина в следующем: неправильная длина пружины в аппарате управления тормозками. Ее длина в сжатом состоянии не должна быть более 32 мм.
Не будет лишней ревизия зазоров между накладками тормозкового диска, а также между цапфами отводки и вилкой включения. Минимально допустимая толщина диска тормозка — 1,5 мм. При меньшей толщине его следует заменить. Для вилки включения и отводки допустимый зазор составляет 2,2 мм. При меньшем зазоре требуется замена изношенных деталей.
Сильный люфт рычага переключения передач, их произвольное выключение или неполное отключение являются последствиями недостаточного трущего усилия вилок переключения. Могли потерять упругость пружинные фиксаторы. Для выяснения причины необходимо отсоединить механизм переключения передач и произвести осмотр с замерами следующих деталей: щеки вилок, зазор между планками переключения передач, ширина зева.
Изношенные детали заменяются новыми.
Шумы в КПП могут возникнуть при износе подшипников, крепящих валы. Если их не заменить своевременно, возможно их разрушение и заклинивание всей коробки. Сняв крышку КПП, монтировкой пробуют сдвинуть валы. Они должны быть жестко посажены в гнездах. Любое видимое смещение валов в гнездах свидетельствует о дефекте подшипников. Увеличенный осевой зазор вторичного вала также приводит к повышенному шуму при работе коробки передач. Сначала необходимо проверить крепление гайки вала, если она в порядке — значит проблема в подшипнике.
Периодический стук в коробке, исчезающий при переключении передач, говорит об износе некоторых шестеренок. Для поиска дефекта снимают раздаточную коробку, крышку КПП. Подымают одно колесо домкратом и прокручивают его вручную. Визуально определяют изношенную шестерню. Для ее замены потребуется разборка всей коробки передач.
Статья по теме: Как сделать отвал на МТЗ
Еще по теме: как работает нш 32
Как правильно переключить передачи на МТЗ-80 и МТЗ-82
Также может быть установлен боковой полунезависимый ВОМ.
При пополнении масла советуют открыть сливные отверстия узла, а также корзины сцепления и остова заднего моста.
Еще по теме: Как правильно отрегулировать плуг на МТЗ-80
Устройство и принцип работы коробки перемены передач (КПП) трактора МТЗ-80
КПП трактора МТЗ-80 создана для изменения передаточных чисел системы трансмиссии трактора МТЗ-80 и включения заднего хода. Этим достигаются разные значения скорости движения трактора МТЗ-80. Привод ПВМ и ВОМ тракторов МТЗ-82/82Л приводится в действие, так же коробкой перемены передач. КПП 9-ступенчатая и имеет диапазонов два с понижающим редуктором. Вперед имеется 18 переключений скоростей. А так же четыре задних скоростей. Можно поставить Ходоуменьшитель. Немногие МТЗ выпуска после 1985 года оснащаются гидроуправляемой КПП.
5;»>В корпусе коробки перемены передач МТЗ расположены на одной оси первичный вал и вторичный вал. Параллельно им стоит промежуточный вал и вал первой передачи и заднего хода. Первичный вал стоит на 2-х подшипниках. Первый подшипник закреплен в стакане корпуса. Второй подшипник в расточке переднего торца вторичного вала. В шлицах первичного вала стоит ведомая шестерня понижающего редуктора и двигающиеся ведущие шестерни третей передачи и четвертой и пятой передач. На шлицах полого, промежуточного вала КПП трактора МТЗ-80 намертво закреплены следующие ведомые шестерни: шестерня ведомая четвертой передачи; шестерня ведомая пятой передачи и заднего хода и шестерня ведомая третей передачи.
К ступице шестерни ведомая третей передачи прикреплена шестерня промежуточная. Она постоянно зацеплена с шестерней скользящей третей передачи, она может понизить передачу, посредством коробки перемены передач. На шлицах промежуточного вала КПП (на задней стороне) скользящим способом стоит ведущая шестерня первой ступени редуктора.
Вал промежуточный вращается в шарикоподшипнике и втулке бронзовой. Втулка крепится в ведущей шестерни второй ступени редуктора. Шестерня ведущая второй ступени редуктора, стоит в специальном стакане на 2-х подшипниках роликового типа, имеет наружный и внутренний зубчатые венцы, в добавок к этому в заднем конце имеются кулачки для привода вала отбора мощности, синхронного типа, заднего. Внутри шестерни на штифтах вмонтировано гнездо внутреннего вала, в гнездо впрессовано бронзовая втулка. Втулка служит опорой внутреннего вала. Сверху на шестерне ведущая второй ступени редуктора имеется крыльчатка. Крыльчатка предназначена для кардинального улучшения смазывания шестерен главной передачи и дифференциала КПП трактора МТЗ-80. Крыльчатка при вращении распыляет капли масла, создавая этакий масляный душ, который орошает движущиеся части КПП МТЗ-80. Вал вторичный коробки передач на одном торце имеет наружный и внутренний венчики. Венцы и вал являются одним целым.
Вторичный вал крепится в 2-х конических подшипниках (роликового типа). Вторичный вал коробки перемены передач трактора МТЗ-80 имеет шлицы, на которых неподвижно надеты две шестерни: ведомая шестерня II ступени редуктора и ведущая коническая шестерня главной передачи (закреплена с конца гайкой).
Когда шестерня ведущая первой ступени редуктора зацеплена с наружным венцом вторичного вала работает первая ступень редуктора. При первой ступени можно переключать скорости между первой, третей, четвертой и пятой передачами переднего хода и первую скорость заднего хода. Вторая ступень редуктора поддерживает все остальные скорости КПП МТЗ-80. Двигая ведущую шестерню первой ступени редуктора назад, до позиции зацепления с внутренним венцом шестерни ведущей второй ступени редуктора, включается вторая ступень редуктора. При включении первой (или второй) ступени редуктора блок шестерен (шестерня скользящая четвертой и пятой передач) скользит вперед и задействует пятую скорость (или восьмую), если скользит в обратную сторону, то четвертую скорость (или седьмую).
Шестерня скользящая третей передачи при скольжении вперед аналогично включает третью (или шестую) передачи, а при передвижении назад сцепляется с зубьями внутреннего венца вторичного вала, включая прямую (девятую) передачу. Вал первой скорости и заднего хода имеет привод через ведомую шестерню пониженных передач и заднего хода. В то же время шестерня ведомая включения ходоуменьшителя сцеплена с внутренним шлицевым венцом шестерни ведомой первой скорости и заднего хода и заодно с валом первой скорости и заднего хода.
Передвигая скользящую шестерню пониженных передач и заднего хода КПП трактора МТЗ-80 назад, задействуется первая (или вторая) передача, при скольжении вперед — скорости заднего хода (через шестерню скользящую первой передачи и заднего хода; шестерню промежуточную заднего хода и шестерня ведомая пятой передачи и заднего хода на промежуточный вал). Шестерня промежуточная заднего хода оборачивается на неподвижной оси промежуточной шестерни и постоянно сцеплена с маленьким венцом шестерни ведомой пятой передачи и заднего хода.
При работе коробки перемены передач трактора МТЗ-80 с работающим ходоуменьшителем, вращение передается от шестерни промежуточной на шестерню ведомую первой передачи и заднего хода, которая закреплена на валу первой передачи и заднего хода. При монтировании ходоуменьшителя специальное пружинное кольцо передвигают до упора в буртик вала, а шестерня ведомая включения ходоуменьшителя рычагом переключения передач выведена из зацепления с шестерней ведомой первой скорости и заднего хода.
Спереди корпуса КПП трактора МТЗ-80 на одной оси с промежуточным валом вмонтировано гнездо внутреннего вала переднее с передним подшипник внутреннего вала. А снаружи подшипники промежуточной шестерни редуктора. С двух сторон корпус КПП трактора МТЗ-80 имеет лючки, заглушенные заглушками. Лючки необходимы для осмотра частей КПП и монтирования на трактор бокового вала отбора мощностей (ВОМ), ходоуменьшителя и раздаточной коробки привода переднего моста тракторов МТЗ-82, МТЗ-82Л.
Вал промежуточный КПП трактора МТЗ-80
Вал первичный и вал вторичный КПП трактора МТЗ-80
Вал первой передачи и заднего хода КПП трактора МТЗ-80
| 1 | 70-1701082 | Шестерня заднего хода промежуточная |
| 2 | Подшипник ЗКК 30-35-46Е | |
| 3 | 50-1701434А | Ось КПП МТЗ-80 |
| 4 | 50-1702082А | Планка |
| 5 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 6 | Болт М10-6gx35. 88.35.019 ГОСТ 7796-70 | |
| 7 | Х4М-1701163 | Кольцо |
| 8 | Подшипник 208 ГОСТ 8338-75 | |
| 9 | Кольцо 2В65 ГОСТ 13940-68 | |
| 10 | 70-1701072 | Шестерня включения ходоуменьшителя I |
| 11 | 70-1701224 | Шестерня привода ходоуменьшителя |
| 12 | 70-1701225 | Втулка |
| 13 | 70-1701382 | Вал первой первой и заднего хода |
| 14 | 70-1701226 | Шайба |
| 15 | Кольцо 2В50 | |
| 16 | 50-701212-А | Шестерня первой первой и заднего хода |
| 17 | Подшипник 50308 ГОСТ 2893-73 | |
| 18 | Кольцо КСП-90 ГОСТ 2893-73 |
Редуктор КПП трактора МТЗ-80
| 1 | Кольцо К-2в80 ГОСТ 13941-68 | |
| 2 | Подшипник 307К1 ГОСТ 8338-75 | |
| 3 | Штифт пружинный 8х45 ГОСТ 14229-69 | |
| 4 | Шайба 8Т ОСТ 37. 001.115-75 | |
| 5 | Болт М8-6gx16.88.35.019 ГОСТ 7796-70 | |
| 6 | Кольцо 2В60 ГОСТ 13940-68 КПП МТЗ | |
| 7 | Подшипник 212 ГОСТ 8338-75 | |
| 8 | 70-1721318 | Шайба маслоотражательная МТЗ-80 |
| 9 | Кольцо 2В110 ГОСТ 13941-68 | |
| 10 | 70-1721041 | Шестерня редуктора |
| 11 | 70-1701186 | Гнездо подшипника редуктора |
| 12 | 50-1701188 | Втулка |
Гидравлическая схема коробки передач МТЗ
| Скачать чертежи, чертежи, блоки Autocad, 3D модели
Русский
PDF/JPG/Visio/CDR
Гидравлический
Образовательный
Узнайте, как скачать этот материал
Telegram бот для поиска материалов
Покупка чертежей
Подпишитесь на получение информации о новых материалах:
t.
me/alldrawings
vk.com/alldrawings
Описание
Гидравлическая схема трансмиссии трактора МТЗ-100 с трением.
Содержание проекта
5.cdw-1. [ 2 МБ ] |
Аналогичные материалы
Коробка передач МТЗ 2022
Коробка передач МТЗ 2022.
5
Схема сборки редуктора цилиндрического одноступенчатого шевронного редуктора и самого редуктора
Схема трансмиссии трактора МТЗ-100
Разработка инновационного технологического процесса изготовления детали — Изделия редуктора редуктора цилиндрического двухступенчатого редуктора с последовательным расположением ступеней ЦД2-100
Гидравлическая схема стенда для испытаний гидроусилителей
Гидравлическая схема гидропривода
Схема гидравлическая принципиальная для гидроцилиндров MR
Бесплатная загрузка на сегодня
Обновление через: 7 часов 19 минут
Трехмерная модель пляжного домика
3d модель мастерской
ТТК по устройству монолитных стержней фундаментов под стальные колонны — типовая инструкция
3D модель одностворчатой двери с восемью окнами
Прочие материалы
Модельный проект Г-903 v.
2 Раздел 1 — Стены из сплошной кирпичной кладки
Чертеж гидравлического подъемника
Изображение поглотителя
Музыкальная школа, пейзаж
Переключение передач, порядок переключения режимов
Схема переключения передач МТЗ-82 типична для трактора «Беларус». Агрегат рассчитан на 9 передних и 2 задние скорости с возможностью удвоения их количества с помощью редуктора. В узле имеется одно седло под подшипник, вторичный вал не имеет значительной ширины. Перед изучением порядка переключения скоростей следует ознакомиться с механизмом механизма.
Устройство и схема переключения передач МТЗ-82
Рассматриваемый узел представляет собой набор шестерен разного типа с напорным устройством. На блоке установлен приводной вал, предусмотрен плунжер с сальником. В нижней части коробки расположен коленчатый вал. Передающие шестерни крепятся с помощью втулок.
За работу вала отвечает нагнетатель, а нейтральная передача включается посредством механизма блокировки.
Коленчатый вал крепится к паре опор, накладка только в нижнем отсеке остова. В центре элемента предусмотрен широкий блок с двумя шестернями. Кроме того, в верхней части имеется стержень, закрепленный на паре фиксаторов. Селектор передач оснащен втулкой.
Плунжер и сальник
В схему переключения передач МТЗ-82 входит плунжер, который в данном случае снабжен переключателем. На блокираторе имеется редуктор, накладки малой толщины, стаканы и плунжерные диски. Нижняя часть механизма снабжена парой тяг, которые фиксируются при помощи хомутов.
Сальник монтируется над блоком, по бокам от него предусмотрены шестерни. В центральной части находится диск. Узловые опоры выполнены с небольшими стойками, работа сальника осуществляется от зацепления с ними. С валом элемент соединяется с помощью стержня. Вверху есть переходник и рабочие втулки.
Картер и нагнетатель
Картер в цепи переключения передач МТЗ-82, оснащенный двумя передачами.
Агрегат оснащен прочными опорами и широким блоком в нижней части. Оборудование имеет две крышки, стекла установлены в боковом сегменте агрегата. Они снабжены широкими втулками, которые при значительной нагрузке подвержены стиранию.
Механизм впрыска представляет собой диск, снабженный прокладками малой эластичности. Части детали имеют небольшие выступы, нижняя опора закреплена намертво. Этот узел необходимо регулярно очищать, так как он подвержен засорению отработанным моторным маслом.
МТЗ-82: переключение передач, порядок переключения
Перед началом работы внимательно изучите схему. Основным принципом системы переключения режимов является использование понижающей передачи. Это позволяет удвоить количество штатных передач до 18 передних положений и четырех задних скоростей. При переключении на более низкую или более высокую передачу диск сцепления должен быть выключен. Для этого просто выжмите педаль трансмиссии до упора, затем воспользуйтесь рычагами управления КПП.
Схема переключения передач МТЗ-82 (порядок переключения):
- Силовой агрегат должен функционировать на холостом ходу.
- Педаль сцепления нажата до упора.
- Требуемое положение зафиксировано.
- Плавно нажимая на газ, медленно отпускаем педаль сцепления.
У новичков может с первого раза не получиться, и трактор заглохнет. В этом случае повторите процедуру еще раз.
Обозначение

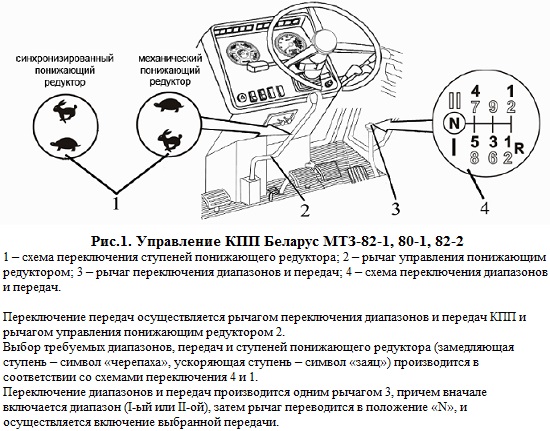

Схема переключения передач МТЗ-82 показана ниже. Управление осуществляется двумя рычагами (элемент управления положениями и второй аналог редуктора). Выбор необходимых передач и диапазонов коробки передач осуществляется в соответствии с соответствующими позициями. Сначала включается 1-й или 2-й диапазон, после чего рычаг переводится в нейтральное положение, выбирается дальнейшая передача.
Контроллер редуктора во время работы. Техника должна быть активирована: заднее положение – разгонная ступень («заяц») или вперед – тормозная ступень («черепаха»).
Рычаг переключения передач можно удерживать в нейтральном положении для облегчения запуска двигателя при отрицательной температуре воздуха.
1 — гайка промежуточного ВОМ. 2 — вал промежуточного типа. 3 — главный ВОМ. 4 — ведомая шестерня понижающего ВОМ. 5 — корпус КПП. 6 — стакан заднего вала. 7 — скользящая шестерня 4 и 5 передач. 8 — шестерня третьего диапазона. 9- слайдер. 10 — ВОМ вторичный. 11 — шаровой элемент. 12 — люк КПП.
13 — пробка для залива. 14 — сферический подшипник. 15 — рычаг переключения передач. 16 — защитный кожух. 17 — штифтовой элемент. 18 — рамная часть. 19 — ролик. 20 — шариковый переключатель. 21 — переключатель. 22 — прокладки. 23 — корректирующие пломбы. 24 — гайка. 26 — шестерня ведущая. 27/29 — подшипники конической конфигурации. 28 — шайба упорная.
30 — рабочее колесо. 31 — седло внутреннего ролика. 32 — втулка. 33 — внутренний вал. 34 — подшипниковая группа. 35 — втулка. 36 — шестерня 2 ступени редуктора. 37 — Шестерня 1-й ступени.
38 — промежуточная шестерня. 39- несущий. 40 — шестерня 3 передачи. 41 показана ведомая шестерня 4 диапазона. 42 — передача заднего хода. 43 это ось. 44 — шестерня 5 передачи. 46 это ось. 47 — зубчатый элемент редуктора.
Работа с передачей заднего хода
Схема переключения передач МТЗ-82 нового образца предусматривает использование рычага переключения диапазонов и аналогичного редуктора реверсивного типа для управления рычагом. Выбор положений и шагов производится вперед или назад путем включения рычагов в соответствующие положения. Дальнейшая работа агрегата аналогична работе коробки передач с редуктором.
Редуктор имеет пару ступеней, в первом положении включают 1-ю, 3-ю, 4-ю и 5-ю передачи переднего хода или первую скорость в заднем направлении. Остальные диапазоны активируются вторым этапом. После зацепления ведущей шестерни с наружным кольцом вторичного вала включается первая ступень. После смещения зубчатого элемента обратно до полного зацепления с внутренним кольцом включается вторая ступень.
Двухсекционная шестерня перемещается на первичном валу в зависимости от ступени редуктора и включает 5-ю или 6-ю передачу (движение вперед), 4-ю и 7-ю скорость (движение назад). Скользящая шестерня третьей передачи при переходе в переднее положение активирует 5-ю или 6-ю позицию. Двигаясь назад, эта же деталь соединяет внутренний зуб вторичного вала с первичным аналогом, обеспечивая 9й прямой диапазон передачи. Смещение кулисы назад на приводе соответствует первой и второй скорости переднего хода, они включаются, а движение назад способствует включению заднего хода.
Вал первичный
На тракторе МТЗ-82 схема переключения передач Обеспечивает агрегатирование трансмиссии с первичным валом отбора мощности (ВОМ) заднего размещения. При переводе независимой рукоятки ВОМ в крайнее левое положение срабатывает синхронизатор, независимое положение активируется в правом положении, а среднее положение является переключателем нейтрального диапазона.
Включение ВОМ на «Беларусе» допускается, только если рукоятка установлена в положение включения синхронного или независимого привода.
В нейтральном положении первичный вал не работает. Рычаг управления имеет два положения:
- Переключение рукоятки из крайнего переднего положения в заднее положение помогает активировать задний вал.
- Аналогичная процедура реверсирует МОМ в обратном порядке.
Включение или отключение узла рекомендуется при работающем двигателе. Управление вторичным полузависимым валом осуществляется посредством тяги слева от места водителя. Механизм также имеет пару фиксированных положений: верхнее и нижнее.
48 — ролик. 49 — поводок. 50 — шестерня. 51 — заглушка. 52 — пружинное кольцо. 53 — кольцо упорное. 54 — ведомая шестерня. 55 — крышка люка. 56 — ведомая шестерня 1 положения и заднего хода. 57 — скользящая шестерня. 58 — вал.
Техническое обслуживание КПП
Схема переключения передач МТЗ-82 при техническом обслуживании включает контроль крепления КПП, а также элементов сцепления и стержня первичного вала. Также требуется проводить регулярную проверку уровня масла, своевременно его доливая.
Масляный картер коробки передач служит общей ванной для отсека корзины сцепления и картера заднего моста. В трансмиссии уровень масла должен быть на нижней метке края пилотного отверстия под пробкой. Он расположен на правой стене КПП.
Оборудование устанавливается на прямом плоском участке в ожидании охлаждающего масла, стекающего по стенкам. Затем проверьте его уровень и при необходимости долейте. Отверстие для заливки находится в верхней части крышки коробки. При доливке масла советуют открыть дренажные отверстия узла, а также корзины сцепления и салазок заднего моста.
Если при отработке обнаружены металлопримеси или стружка, необходимо промыть узел трансмиссии дизельным топливом. Для этого потребуется около 30 литров солярки, которая заливается в агрегат трансмиссии, после чего запускается трактор на 5 минут. Затем солярка сливается, а масло восполняется до необходимого уровня. Во время работы необходимо наблюдать за появлением посторонних шумов и звуков. Их наличие может свидетельствовать о неисправности подшипников вторичного вала отбора мощности или шестерни переднего привода трактора.
