Грейферные погрузчики на базе МТЗ: технические характеристики, модификации
Грейферный погрузчик на базе МТЗ является машиной, используемой для погрузки различных материалов (сыпучих и крупногабаритных) с помощью грейфера, или по-другому челюстного грузозахвата с поворотными челюстями.

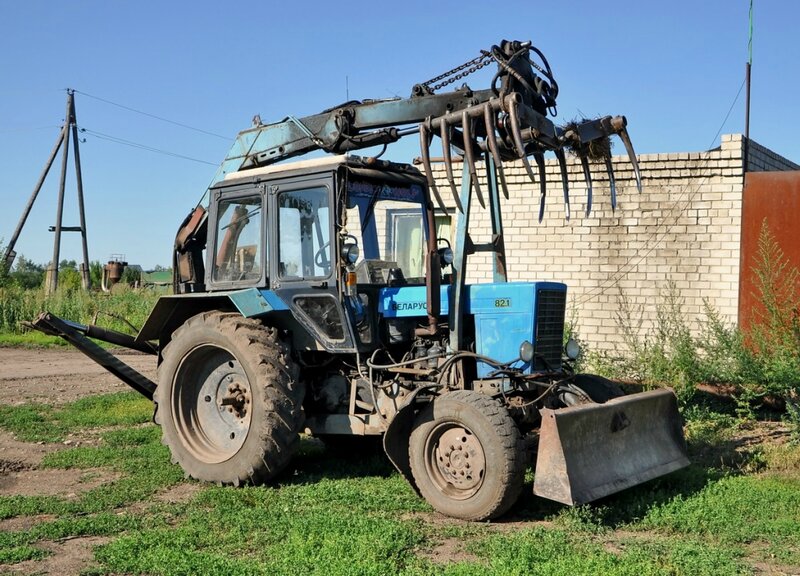

Грейферный погрузчик на базе МТЗ
Грейферные погрузчики МТЗ выпускаются Юргинским заводом «Юрмаш», специализирующимся на сельскохозяйственном оборудовании. Они создаются на основе базовых тракторов МТЗ-80 и МТЗ-82 и их модификаций, имеют навесное рабочее оборудование в виде ковша-грейфера, пневмоколесный ход и все возможности супернадежного Минского «Беларуса»:
- Высокую износостойкость узлов и отдельных деталей.
- Отличную проходимость даже на проблемных участках и в условиях бездорожья.
- Возможность передвижения в общем транспортном потоке со скоростью до 40 км/ч.
- Легкое управление всем оборудованием, а также движением самого трактора посредством гидравлики.
- Выполнение погрузочных задач даже на ограниченных территориях.
- Доступность и дешевизна запчастей.
- Универсальность, достигаемую благодаря вариативности и легкой смене навесного инструмента.
ИНТЕРЕСНО! Некоторые модификации погрузчика на базе трактора МТЗ могут оснащаться телескопической стрелой, дающей наибольшую глубину копания.
Эти спецмашины могут применяться в различных строительных, горнодобывающих, коммунальных работах для решения задач, которые не под силу обычной погрузочной технике:
- Разработка грунтов и очистка территории на уровне, который может быть поднят либо опущен по сравнению со стоянкой машины.
- Рытье глубоких котлованов с подъемом на поверхность отработанной земли и камня.
- Подъем и перенос соломы, песка и других сыпучих материалов.
- Подъем негабаритных предметов.
- Очистка водоемов (каналов и прудов).
Особенности погрузчика
Самый известный грейферный погрузчик с основой на МТЗ носит название ПЭ-Ф-1БМ и является базовой моделью для целого ряда модификаций.
Конструкция
Машина используется для подъемных, загрузочных и транспортировочных работ с грузами весом до 1000 кг. Базируется на основе двух тракторов МТЗ – МТЗ-80 и МТЗ-82.1.
Этот универсальный погрузчик оснащается:
- В базовой комплектации – грейфером и бульдозерным отвалом прямого типа.
- В полном комплекте – грейфером, бульдозерным отвалом, когтями для подборки сена и силоса, экскаваторной лопатой.
При наличии двух рабочих инструментов ПЭ-Ф-1БМ очень компактен, то есть может применяться к работам в ограниченных пространствах населенных пунктов – для нужд строительно-ремонтных бригад и ЖКХ.
Высокая эффективность и производительность работы грейферного погрузчика на базе МТЗ достигаются благодаря следующим элементам:
- Простоте конструкции, способствующей быстрой реакции оператора.
- Возможности изготовления грейфера с усиленными подшипниками для особой прочности и износостойкости по сравнению со втулками.
- Применению импортных гидроцилиндров.
- Закреплению погрузчика на земле двумя опорными лапами во время копки и погрузки.
- Наличию удобного ящика ЗИП для складирования запчастей и обслуживающего инструмента.
ВАЖНО! Преимуществом этой техники является неприхотливость и отличная работоспособность в любых климатических условиях.
Технические характеристики
Технические характеристики базовой модели грейферного погрузчика ПЭ-Ф-1БМ:
| Параметры | Ед. измерения | Величина |
| Грузоподъемность номинал. | кг | 1000 |
| Грузоподъемность фактическая | кг | 2000 |
| Ширина | м | 2,25 |
| Длина | м | 5,5 |
| Общая масса | т | 2,4 |
| Мощность двигателя | л.с. | 60/80 |
| Расход горючего | л/ч | 238 |
| Транспортировочная скорость | км/ч | 19 |
| Грейфер, объем | м3 | 0,56 |
| Экскаваторная лопата, объем | м3 | 0,27 |
| Высота погрузки | м | 3,7 |
Макс. опускание грейфера ниже опоры с простой стрелой | м | 2,5 |
| Макс. опускание грейфера ниже опоры с телескопической стрелой | м | 3,5 |
Модификации
На базе ПЭ-Ф-1БМ сконструировано несколько модификационных моделей с небольшими различиями в конструкции для удобства решения тех или иных задач. Существенные отличия от базы имеются только у ПЭ-Ф-1БМ-1, а остальные – это имеющиеся 2 модели в разной комплектации.
Конструкционные отличия
ПЭ-Ф-1БМ-1 оснащается деталями и узлами импортного производства, в основном из Италии:
- Гидрозамками на опорных домкратах и гидроцилиндре стрелы;
- Регуляторы расхода жидкости в рабочих частях гидравлики;
- Указатели уровня масла, дополненные термометрами;
- Сливной масляный фильтр;
- Манометр для измерения рабочего давления в системе.
При этом комплектуется несколько разных машин:
- ПЭ-Ф-1БМ с грейфером, бульдозерным отвалом и насосной станцией, состоящей из редуктора и насосов марки НШ-32 либо НШ-100.
- ПЭ-Ф-1БМ, дополненный усиленной колонной и станцией «редуктор + насос НШ-100».
- ПЭ-Ф-1БМ-1 с грейфером, бульдозерным отвалом, насосной станцией «редуктор + НШ-100» и телескопической надставкой стрелы.
- ПЭ-Ф-1БМ-1, который вместе со всем остальным дополнен усиленной колонной.
Технические характеристики
Характеристики модели ПЭ-Ф-1БМ-1 в обычной комплектации и с телескопической надставкой стрелы:
| Параметры | Ед. измерения | Величина | |
| Обычная | С телескопической надставкой | ||
| Грузоподъемность номинал. | кг | 1000 | |
| Грузоподъемность фактическая | кг | 1420 | |
| Макс. вылет стрелы | м | 3,90 | 4,90 |
Макс. глубина траншеи | м | 2,30 | 3,30 |
| Общая масса | т | 2,022 | |
| Грейфер, объем | м3 | 0,56 | |
| Экскаваторная лопата, объем | м3 | 0,27 | |
| Высота погрузки | м | 3,70 | 4,20 |
Трактор МТЗ-82.1. Погрузчик на МТЗ
Трактор МТЗ 82.1 предназначен для выполнения широкого спектра работ. Трактор изначально предназначался исключительно для выполнения разнообразных сельскохозяйственных работ (подготовка почвы под посев, транспортные и уборочные операции).
Благодаря навесному оборудованию производимого нашим заводом, на трактора МТЗ (погрузчик на МТЗ), количество выполняемых операций трактором многократно увеличидось. Трактор стал эффективно использоваться в коммунальном хозяйстве, при вполнении разнообразных строительных работ.
Трактор данного класса способен эффективно работать в различных климатических зонах.
Используя грейферный погрузчик на МТЗ (ПЭ-Ф-1БМ) трактор способен выполнять бульдозерные и экскаваторные работы (что позволило довольно эффективно использовать МТЗ-82.1 коммунальными службами для выполнения разного рода работ как на уборочных, так и на строительных площадках). Используя дополнительные рабочие органы к погрузчику ПЭ-Ф-1БМ, трактор выполняет погрузочно-разгрузочные работы в сельскохозяйственной отрасли.
Используя фронтальный погрузчик на МТЗ (погрузчик ПФ-1) с полным набором рабочих органов к погрузчику, трактор МТЗ-82.1 выполняет погрузочно-разгрузочные работы любой сложности (от погрузки рулонов сена в скирду и до погрузки строительных материалов).
В стандартную комплектаци к МТЗ 82.1 входят 6 выводов гидросистемы для дополнительных гидромеханизмов, поперечина прицепного устройства и механическая фиксация задней навески.
На нашем заводе Вы можете преобрести погрузчик на МТЗ 82.
1 вместе с трактором (погрузчик навешан на трактор).
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5R38
Грейферный экскаватор-погрузчик на МТЗ (ПЭ-Ф-1БМ) — на протяжении ни одного десятка лет является «хлебом» селян и коммунальщиков в России и странах СНГ. Трактор, благодаря своим исключительным особенностям и качеству довольно быстро стал популярен среди селян и прочно укрепил свои позиции на рынке России. На сегодняшний день трактора «Беларус» благодаря навесному оборудованию, используется во всех видах и этапах сельскохозяйственной деятельности. Погрузчик на МТЗ, позволил использовать трактор как экскаватор, в землеройных и погрузочно-разгрузочных работах.
Фронтальный погрузчик на МТЗ (погрузчик ПФ-1) — более востребован в сельскохозяйственной отрасли, благодаря большому количеству быстросменных рабочих органов (разработанные специально для выполнения фронтальным погрузчиком на базе МТЗ-82.1 работ погрузочно-разгрузочного характера разной сложности), фронтальный погрузчик успешно выполняет такие операции как: погрузка-разгрузка копен сена, бревен, силоса, земли и снега.
Так же фронтальный погрузчик на МТЗ часто применяется при планировочных работах на малых строительных площадках.
Доставка погрузчиков на МТЗ осуществляется в города: Москва, Краснодар, Омск, Красноярск, Уфа, Екатеринбург, Челябинск, Тюмень и другие города России. Так же доставка происходит в Казахстан.
Грейферный погрузчик ПЭФ-1БМ -在Qoovee市场批发购买
商品描述
Грейферная установка ПЭФ-1БМ позволяет использовать базовый трактор в качестве погрузчика и экскаватора. Для земляных работ поставляется ковш экскаватора для рытья траншей и ям. Его мощности достаточно для работы на почвах категории 1 и категории 2. Для большинства сельскохозяйственных, муниципальных или строительных работ этого экскаватора также будет достаточно с небольшим диапазоном мощности. Описание Представляем грейферные установки ПЭФ-1БМ. Погрузчик телескопический ПЭФ-1Б-1 в комплекте: грейферный ковш, бульдозерный отвал — 460 000 руб. На них монтируется гидравлическое оборудование для погрузки сыпучих и малосыпучих материалов, штучных грузов, силоса, сенажа.
Также подходит для земляных работ на рыхлых немерзлых грунтах (грунт растительного слоя, суглинок, жирная глина, шлак, лес, чернозем, мягкий солончак, щебеночный и каштановый грунт). Кроме того, грейферная установка может выполнять бульдозерные работы, не требующие большого тягового усилия трактора. Этот прочный экскаватор значительно расширяет возможности базовых тракторов. Агрегатируется с тракторами ЮМЗ и ЗТМ, а ПЭФ-1БМ — с тракторами МТЗ-80/82. ПЭФ-1БМ имеет комплект сменных рабочих органов: • грейфер для погрузки/разгрузки сыпучих и мелкосыпучих грузов; • бульдозерный отвал для легких планировочных работ, сгребания затопленного материала, уборки территории. Его также можно использовать для разгрузки колес и создания дополнительной опоры при земляных работах; • экскаваторная лопата для рытья ям и траншей; • захваты для загрузки органических удобрений и волокнистых материалов. Экскаватор-погрузчик Грейферная установка ПЭФ-1БМ позволяет использовать базовый трактор в качестве погрузчика и экскаватора.
Для земляных работ поставляется ковш экскаватора для рытья траншей и ям. Его мощности достаточно для работы на почвах категории 1 и категории 2. Для большинства сельскохозяйственных, муниципальных или строительных работ этого экскаватора также будет достаточно с небольшим диапазоном мощности. Для работы в качестве экскаватора его можно установить на ноги-опоры, а также использовать бульдозерный отвал для дополнительной устойчивости. В остальное время отвал позволяет использовать его в качестве легкого бульдозерного погрузчика. Грейферный погрузчик ПЭФ Для удобства погрузки и выгрузки сыпучих грузов ПЭФ-1БМ имеет грейферный захват. Он удобен тем, что принимает нагрузку сверху и способен работать с сыпучими материалами, не цепляясь за поверхность, на которой они лежат, или работать через небольшую перегородку. Для одинаковой погрузки волокнистых материалов (сена, соломы, органических удобрений) непрерывный грейферный захват можно заменить на специальные захваты и использовать в качестве вилочного погрузчика.
Фронтальный погрузчик В режиме фронтального погрузчика ПЭ-Ф-1БМ может быть оснащен подъемным крюком. Таким образом, он может работать с штучными и фасованными товарами. Вместе с остальными съемными агрегатами это делает ПЕ-Ф-1БМ прекрасным универсальным экскаватором-погрузчиком с бульдозерными возможностями для выполнения самых разных хозяйственных операций. Помимо самого ПЭФ-1БМ, мы также поставляем дополнительное оборудование для погрузчиков. Регистрационный номер декларации о соответствии: ТС N RU D-RU.AB24.B.01794 Характеристики ПЭФ-1БМ Грузоподъемность, т 1,0 Производительность, т/ч 120 Максимальный вылет стрелы по оси вращения, м 3,9 Максимальный вылет стрелы от линии домкрата, м 3,5 Высота погрузки грейфера, м 3,7 Высота погрузки (экскаваторной лопатой), м 2,5 Глубина опускания под опорную поверхность грейфера, м 2,5 Глубина опускания под опорную поверхность экскаваторной лопатой, м 2,3 Объем грейфера, м/куб 0,56 Рабочий сектор, град 270 Экскаваторная лопата, м/куб 0,27 Охват бульдозера, м 2,0 Масса в состоянии поставки (без трактора) в сборе с бульдозером, грейфером, установкой, т 2,012 Вы можете заказать ПЭФ-1БМ для трактора МТЗ, ЮМЗ, с выдвижной стрелой (+14 т), без редуктор с насосами НШ-100, работающими от вала отбора мощности трактора.
В настоящее время разрабатывается телескопический погрузчик. Также производится установка на трактор.
详情
Руководство по мини-экскаватору EUROCOMACH PDF
Eurocomach – компактная техника для небольших строительных площадок
Для выполнения строительных работ в условиях плотной городской застройки, на участках ограниченной площади, в коммунальных хозяйствах, в частных дворах возможно применение стандартных
землеройными, подъемными и транспортными механизмами не всегда возможно. Все необходимые работы выполняются с большей эффективностью компактными агрегатами — мини-экскаваторами ,
погрузчики , многофункциональные экскаваторы-погрузчики .
Технику малых габаритов предлагает на рынке спецтехники итальянская компания SAMPIERANA SPA под торговой маркой
ЕВРОКОМАХ . Производственная программа компании включает 11 современных моделей мини-экскаваторов, 6 модификаций экскаваторов-погрузчиков.
Гусеничный экскаватор Eurocomach ES 800
ТР
Мини-агрегат массой 8 тонн в одноковшовом исполнении, полноповоротный, с гидравлическим приводом исполнительного оборудования и ходовой части. Произведено
с 2004 по 2006 год.
Небольшие размеры, хорошая маневренность и проходимость, достаточная мощность силовой установки позволили мини-экскаватору заменить
более крупное оборудование на небольших строительных площадках:
при формировании котлованов;
рытье траншей под инженерное оборудование, трубы и кабели;
проведение погрузочных работ;
благоустройство территорий;
выполнение операций в закрытых помещениях. Как и все мини-экскаваторов ЕС 800 ТР базируется на технических решениях
машины стандартного класса. Уменьшены геометрические размеры узлов и агрегатов, установлены менее мощные двигатели. Соответственно такой агрегат не покажет высокой производительности в землеройных работах
работы, но основная ее задача — механизировать ручной труд в тех областях, где применение обычных машин невозможно.
К прочной стальной раме крепятся гусеничные тележки, опорно-поворотный узел (ОПО) и отвал бульдозерного типа. На платформе блока управления
установлены поворотная опора стрелы исполнительного органа, силовая установка, узлы и магистрали гидросистемы, кабина оператора.
Силовая установка — рядный атмосферный 4-цилиндровый дизель MITSUBISHI S4S с 4 рабочими тактами мощностью
40,5 кВт, механическое регулирование скорости, жидкостная система охлаждения. Агрегат надежен, соответствует экологическим нормам, долговечен в эксплуатации.
Гидравлическая система регулирует расход в зависимости от нагрузки. Рабочий гидронасос (185 л/мин) аксиально-поршневого типа, вспомогательный (25 л/мин) —
механизм. Максимальное давление в системе 290 бар. Дополнительный контур системы обеспечивает работу гидравлики навесного оборудования сменного оборудования.
Гидропередача статического типа включает в себя два гидромотора, через планетарные редукторы вращающие ведущие звездочки гусеницы.
