Грейферные погрузчики на базе МТЗ: технические характеристики, модификации

Грейферный погрузчик на базе МТЗ является машиной, используемой для погрузки различных материалов (сыпучих и крупногабаритных) с помощью грейфера, или по-другому челюстного грузозахвата с поворотными челюстями.

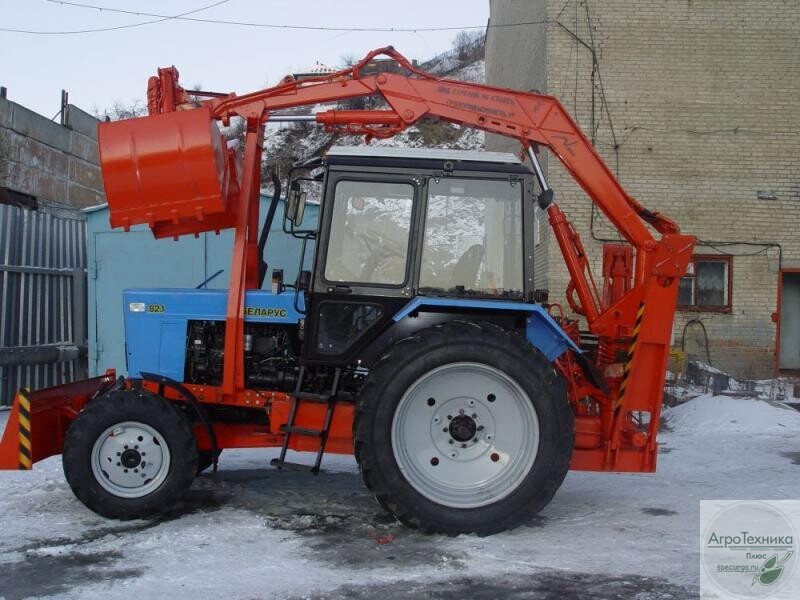

Грейферный погрузчик на базе МТЗ

Грейферные погрузчики МТЗ выпускаются Юргинским заводом «Юрмаш», специализирующимся на сельскохозяйственном оборудовании. Они создаются на основе базовых тракторов МТЗ-80 и МТЗ-82 и их модификаций, имеют навесное рабочее оборудование в виде ковша-грейфера, пневмоколесный ход и все возможности супернадежного Минского «Беларуса»:

• Высокую износостойкость узлов и отдельных деталей.
• Отличную проходимость даже на проблемных участках и в условиях бездорожья.
• Возможность передвижения в общем транспортном потоке со скоростью до 40 км/ч.
• Легкое управление всем оборудованием, а также движением самого трактора посредством гидравлики.
• Выполнение погрузочных задач даже на ограниченных территориях.
• Доступность и дешевизна запчастей.
• Универсальность, достигаемую благодаря вариативности и легкой смене навесного инструмента.

ИНТЕРЕСНО! Некоторые модификации погрузчика на базе трактора МТЗ могут оснащаться телескопической стрелой, дающей наибольшую глубину копания.

Эти спецмашины могут применяться в различных строительных, горнодобывающих, коммунальных работах для решения задач, которые не под силу обычной погрузочной технике:

• Разработка грунтов и очистка территории на уровне, который может быть поднят либо опущен по сравнению со стоянкой машины.
• Рытье глубоких котлованов с подъемом на поверхность отработанной земли и камня.
• Подъем и перенос соломы, песка и других сыпучих материалов.
• Подъем негабаритных предметов.
• Очистка водоемов (каналов и прудов).

Особенности погрузчика

Самый известный грейферный погрузчик с основой на МТЗ носит название ПЭ-Ф-1БМ и является базовой моделью для целого ряда модификаций.

Конструкция

Машина используется для подъемных, загрузочных и транспортировочных работ с грузами весом до 1000 кг. Базируется на основе двух тракторов МТЗ – МТЗ-80 и МТЗ-82.1.

Этот универсальный погрузчик оснащается:

• В базовой комплектации – грейфером и бульдозерным отвалом прямого типа.

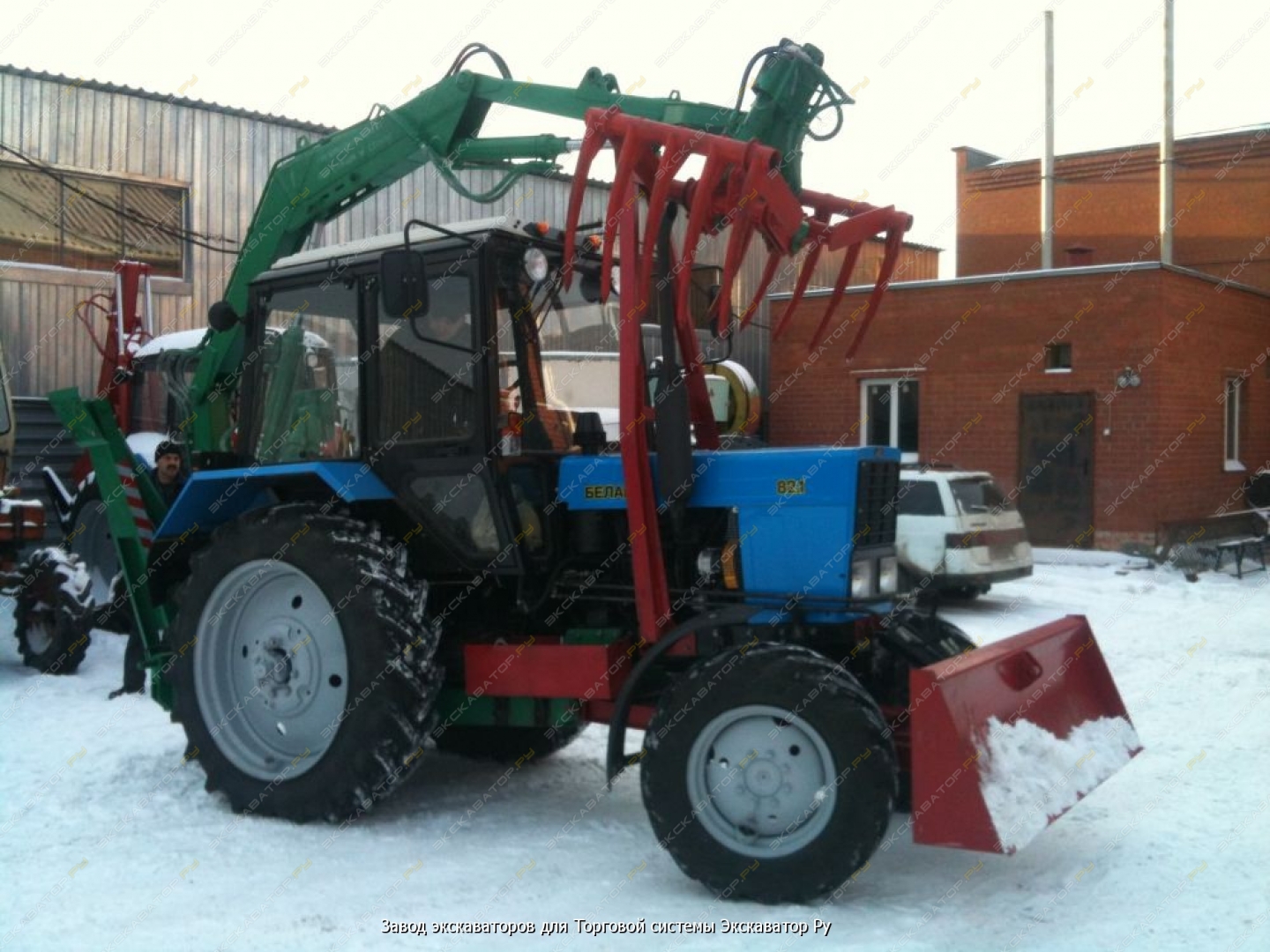

• В полном комплекте – грейфером, бульдозерным отвалом, когтями для подборки сена и силоса, экскаваторной лопатой.

При наличии двух рабочих инструментов ПЭ-Ф-1БМ очень компактен, то есть может применяться к работам в ограниченных пространствах населенных пунктов – для нужд строительно-ремонтных бригад и ЖКХ.

Высокая эффективность и производительность работы грейферного погрузчика на базе МТЗ достигаются благодаря следующим элементам:

1. Простоте конструкции, способствующей быстрой реакции оператора.
2. Возможности изготовления грейфера с усиленными подшипниками для особой прочности и износостойкости по сравнению со втулками.
3. Применению импортных гидроцилиндров.
4. Закреплению погрузчика на земле двумя опорными лапами во время копки и погрузки.
5. Наличию удобного ящика ЗИП для складирования запчастей и обслуживающего инструмента.

ВАЖНО! Преимуществом этой техники является неприхотливость и отличная работоспособность в любых климатических условиях.

Технические характеристики

Технические характеристики базовой модели грейферного погрузчика ПЭ-Ф-1БМ:

Параметры	Ед. измерения	Величина
Грузоподъемность номинал.	кг	1000
Грузоподъемность фактическая	кг	2000
Ширина	м	2,25
Длина	м	5,5
Общая масса	т	2,4
Мощность двигателя	л.с.	60/80
Расход горючего	л/ч	238
Транспортировочная скорость	км/ч	19
Грейфер, объем	м3	0,56
Экскаваторная лопата, объем	м3	0,27
Высота погрузки	м	3,7
Макс. опускание грейфера ниже опоры с простой стрелой	м	2,5
Макс. опускание грейфера ниже опоры с телескопической стрелой	м	3,5

Модификации

На базе ПЭ-Ф-1БМ сконструировано несколько модификационных моделей с небольшими различиями в конструкции для удобства решения тех или иных задач. Существенные отличия от базы имеются только у ПЭ-Ф-1БМ-1, а остальные – это имеющиеся 2 модели в разной комплектации.

Конструкционные отличия

ПЭ-Ф-1БМ-1 оснащается деталями и узлами импортного производства, в основном из Италии:

• Гидрозамками на опорных домкратах и гидроцилиндре стрелы;
• Регуляторы расхода жидкости в рабочих частях гидравлики;
• Указатели уровня масла, дополненные термометрами;
• Сливной масляный фильтр;
• Манометр для измерения рабочего давления в системе.

При этом комплектуется несколько разных машин:

1. ПЭ-Ф-1БМ с грейфером, бульдозерным отвалом и насосной станцией, состоящей из редуктора и насосов марки НШ-32 либо НШ-100.
2. ПЭ-Ф-1БМ, дополненный усиленной колонной и станцией «редуктор + насос НШ-100».
3. ПЭ-Ф-1БМ-1 с грейфером, бульдозерным отвалом, насосной станцией «редуктор + НШ-100» и телескопической надставкой стрелы.
4. ПЭ-Ф-1БМ-1, который вместе со всем остальным дополнен усиленной колонной.

Технические характеристики

Характеристики модели ПЭ-Ф-1БМ-1 в обычной комплектации и с телескопической надставкой стрелы:

Параметры	Ед. измерения	Величина
		Обычная	С телескопической надставкой
Грузоподъемность номинал.	кг	1000
Грузоподъемность фактическая	кг	1420
Макс. вылет стрелы	м	3,90	4,90
Макс. глубина траншеи	м	2,30	3,30
Общая масса	т	2,022
Грейфер, объем	м3	0,56
Экскаваторная лопата, объем	м3	0,27
Высота погрузки	м	3,70	4,20

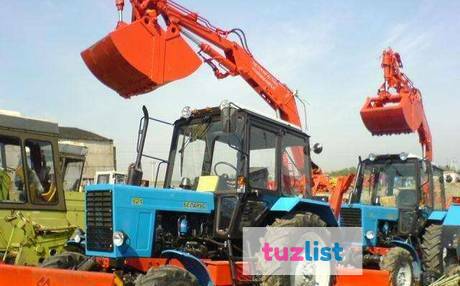

Грейферный погрузчик — экскаватор ПЭ-Ф-1Б-1

Погрузчики–экскаваторы ПЭ-Ф-1Б-1, ПЭ-Ф-1БМ-1

Грейферные Погрузчики-экскаваторы грузоподъемностью 1 тонна являются навесным гидравлическим оборудованием к тракторам ЮМЗ, МТЗ.

Наличие на тракторе пневмосистемы и тягово-сцепного устройства позволяет агрегату трактор-погрузчик работать с двухосным тракторным прицепом модели 2-ПТС-4.

В основной комплект поставки входит погрузчик с грейфером и бульдозерным отвалом. По отдельному заказу поставляются сменные рабочие органы (грейфер усиленный, лопата экскаваторная, когти, крюк)

Грузоподъемность: 1000 кг.

Базовое шасси: ЮМЗ-6АКЛ/6АКМ ; МТЗ -80/82

Объем грейфера: 0,26 м. куб.

Высота погрузки: 3,7 м.

• от оси поворота: 3,9 м.

• от линии домкратов: 3,5 м.

Глубина опускания грейфера ниже уровня опорной пов: 2,5 м.

Рабочий сектор: 160 град.

Ширина отвала бульдозера: 2000 мм.

Давление в гидросистеме: 14+1 МПа

Длина: • 3,50 (5,50) м.

Ширина: • 1,38 (2,25) м.

Высота: • 2,60 (3,70) м.

Масса погрузчик-экскаватора в состоянии поставки: 2400 кг.

Масса погрузчика в агрегате с трактором ( без балл: 5900 кг.

Транспортная скорость: 19 км. час.

Наличие: Под заказ

Опт/розница: Розница

Способ доставки: Доставка продавцом, Доставка транспортной компанией, Самовывоз

Способ оплаты: Безналичный расчет, Наличные, Предоплата, без НДС, с НДС
