Топливная система МТЗ-80: Устройство, схема, неисправности

Как устроена топливная система трактора Беларусь? Какие неисправности наиболее часто встречаются?

Система подачи топлива в тракторах марки МТЗ – один из наиболее важных и значимых агрегатов, от эффективности и работоспособности которого во многом зависит и правильная работа всей дизельной установки. О том, что являет собой топливная система, её нюансах и основных неисправностях и пойдёт речь в этом материале.

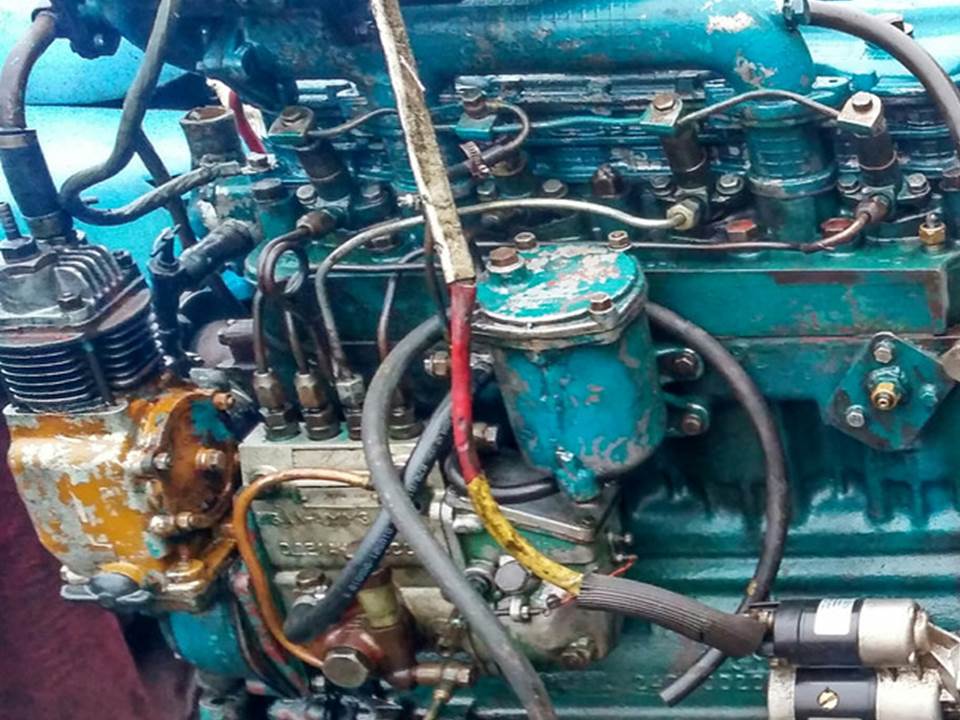

Устройство топливного комплекса и особенности его работы

При всей своей кажущейся сложности, система подачи топлива в тракторах МТЗ-80 имеет достаточно простое устройство, что, впрочем, не мешает ей эффективно справляться со всеми поставленными перед ней задачами. Среди основных компонентов данного агрегата необходимо выделить следующие устройства:

• Два топливных бака;
• Подкачивающий насос;
• Топливные форсунки;
• Два очистительных фильтра – для тонкой и грубой очистки;
• ТНВД – топливный насос высокого давления.

Одна из основных задач топливоподающего комплекса – равномерная передача требуемых объёмов топлива в каждый из цилиндров, под необходимым давлением и в чётко регламентированные временные промежутки.

Стоит также заметить, что работает топливная аппаратура по достаточно простому принципу: топливо, под влиянием того напряжения, которое формируется в подкачивающем насосе, просачивается сквозь фильтры грубой очистки, поступая к ним из баков и отправляется на топливный насос, минуя при этом фильтр тонкой очистки.

Сам же насос передаёт поступившее в него топливо по топливопроводам с высоким давлением, откуда оно попадает на форсунки, где и происходит его распыление на имеющиеся цилиндры. Излишки топлива, минуя пропускной клапан на насосе, повторно отправляются к его входу (излишек топлива из форсунок отводится в бак по сливному трубопроводу).

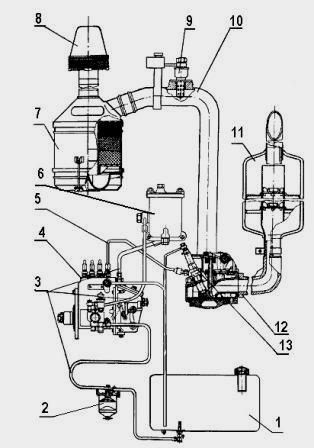

Топливная система МТЗ-80
1 — глушитель; 2 — воздухоочиститель; 3 — фильтр грубой очистки воздуха; 4 — впускной коллектор; 5 — электрофакельный подогреватель; 6 — топливный бачок электрофакельного подогревателя; 7 — дренажная трубка; 8 — трубка высокого давления; 9 — заливная горловина; 10 — топливные баки; 11 — сливной кран; 12 — трубка топлива; 13 — фильтр грубой очистки топлива; 14 — фильтр тонкой очистки топлива; 15 — трубка от фильтра тонкой очистки к топливному насосу; 16 — трубка от фильтра-отстойника к топливному насосу; 17 — регулятор топливного насоса; 18 — топливная трубка от подкачивающего насоса к фильтру тонкой очистки; 19 — подкачивающий насос; 20 — перепускная трубка; 21 — топливный насос; 22 — форсунка; 23 — выхлопной коллектор; 24 — нижний фильтрующий элемент; 25 — средний фильтрующий элемент; 26 — верхний фильтрующий элемент.

Основные неисправности топливного комплекса на тракторах МТЗ

По мере эксплуатации топливоподающего комплекса, в его работе могут возникать различные неисправности и неполадки, вследствие чего, элементы системы утрачивают свою подвижность, вызывая, таким образом, неравномерный износ некоторых узлов и компонентов.

Как правило, это приводит к следующим факторам:

• Дизель не запускается – имеет место наличие недостаточного числа оборотов на коленвале, с одновременным отсутствием необходимого давления в цилиндрах, что и препятствует своевременному поступлению топлива в камеру сгорания, а, следовательно, и его возгоранию;
• Двигатель не набирает максимальную мощность, работает неустойчиво – на самом деле, причин возникновения подобной неприятности очень много: завоздушенность и формирование воздушных пробок в самых разных узлах топливной системы; чрезмерный износ отдельных компонентов ТНВД, проблемы с форсунками, некорректно выполненная регулировка топливного насоса или же его неправильный монтаж;
• Работа трактора сопровождается сильным дымным выпуском – и здесь первопричиной может выступать целый ряд факторов: попадание масла напрямую в камеру сгорания, что может быть вызвано как его избытком в картерном поддоне, так и износом поршневой системы, пропуск вспышек в цилиндрах, неполное выгорание топлива, проблемы с выставлением начальной подачи топлива в насосе.

Вместо заключения

С ростом наработки происходит постепенное ухудшение всех вышеперечисленных параметров, что может иметь довольно непредсказуемые последствия, вплоть до полного выхода топливной системы из строя. А это влечёт за собой не только потерю драгоценного времени, но и весьма дорогостоящий ремонт. Именно поэтому, важно вовремя провести диагностику агрегата, заменив, при необходимости, проблемные узлы и проведя весь комплекс регулировочных работ.

Пропало давление масла в двигателе мтз 82

Система питания МТЗ – советы по выбору запчастей

Минский тракторный завод известен во всем мире современными и многофункциональными сельхоз машинами. Более 70 лет предприятие выпускает технику для различных стран. Очень много тракторов идет на экспорт. Основной рынок сбыта продукции Минского тракторного завода — это Российская Федерация.

Так на наших полях работаю белорусские машины, выполняя вспашку полей, сбор урожая и другие сельхоз функции.

Тем не менее, как и любая автотехника, трактора из Беларуси иногда выходят из строя.

Характеристика ТНВД

Топливный насос МТЗ относится к категории четырехплунжерных агрегатов, предназначен для обеспечения необходимой циркуляции топлива. В конструкции трактора он расположен в одном блоке с подкачивающим аналогом и центробежным регулятором. Блок расположен с левой части двигателя Д-240, закреплен с помощью болтов на распределительной крышке.

Прежде чем выяснить, как добавить топливо на ТНВД МТЗ, необходимо более подробно ознакомиться с его характеристиками и особенностями. Корректная работа узла обеспечивается за счет действия коленвала, который приводит его в действие посредством шестереночного механизма.

К числу наиболее значимых характеристик этого важного элемента целесообразно отнести:

• завод-изготовитель — Ногинск;
• номер по каталогу запчастей — 4УТНИ-1111005-20;
• сфера применения — силовые агрегаты серии Д (с 240 по 248. 1 модификацию) для различных моделей МТЗ;
• тип привода — втулка шлицевая.

Аппаратура топливная МТЗ 82 не является полностью уникальной разработкой, поскольку у неё есть зарубежные аналоги. Примером может служить PP4M9P1g-4201 чешского производства, который практически идентичен по своему техническому устройству и характеристикам.

Особенности тракторного масла

Для оптимизации работы мотора трактора модели МТЗ 80 или МТЗ 82 современные смазочные материалы были наделены множеством положительных качеств. Их преимущества были достигнуты за счет современных технологий и проведенных исследований. Двигатель МТЗ 80 масла выбирается с учетом этих параметров.

1. Повышены фрикционные свойства моторного масла, благодаря чему улучшается работа сцепления и «мокрых» тормозов.
2. При использовании смазки в совместимости с жидкостью для сцепления и замены уменьшается количество утечек, снижается риск преждевременных поломок.
3. Надежно защищают металлические детали от образования ржавчины и коррозии, не допускают проникновение излишней влаги в механизм двигателя.
4. Не замерзают при низких температурах, что позволяет использовать тракторную технику независимо от погодных условий и причин неполадок.
5. За счет высоких амортизационных свойств повышают срок работы тракторов и уменьшается количество поломок.
6. Они хорошо фильтруются, поддерживают чистоту мотора, обеспечивают адекватную и бесперебойную работу всей системы, не требуют частой замены.

Устройство

Планируя выполнить ремонт ТНВД МТЗ, следует более подробно ознакомиться с конструкцией подобного элемента. Она отличается минимальным количеством элементов и высокой надежностью, что позволяет существенно упростить процедуру регулировки насоса, а также устранение неисправностей. Основными составными элементами данного агрегата представляются:

• плунжерные пары;
• корпус;
• клапан нагнетательного типа;
• толкатели;
• кулачковый вал;
• приводной механизм плунжеров.

Головка насоса и корпус представляют собой единый элемент, производимый из высокопрочного алюминиевого сплава. Устройство узла предусматривает, что на передней части корпуса размещается специальная плита, используемая для монтажа изделия непосредственно на двигатель. Разбираясь, как снять ТНВД с МТЗ 82, следует отметить, что для этого достаточно демонтировать крепежные болты.

Задняя часть плиты оснащена специальным фланцем, который используется для установки регулятора. Принцип работы изделия крайне прост, предусматривает выполнение следующего алгоритма действий:

1. Кулачковый вал начинает вращение, поднимая с помощью ролика толкатель.
2. Толкатель вместе с плунжером опускается.
3. Топливо заполняет пространство в гильзе, освободившееся из-за спуска плунжера.
4. Во время возвращения элемента в исходное состояние создается давление, за счет которого с помощью клапана порция топлива поступает через форсунки.

Читать дальше: Ниссан пикапы модельный ряд
Подобный цикл повторяется с определенной периодичностью, что позволяет поддерживать необходимый для корректной работы двигателя уровень топлива.

Регулировка топливного насоса

Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:

• приборы, позволяющие измерить частоту вращения вала;
• диск для определения подачи топлива;
• мерная тара для контроля объемов горючего;
• привод и вариатор, которые способны на плавное изменение частоты вращения.

Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.

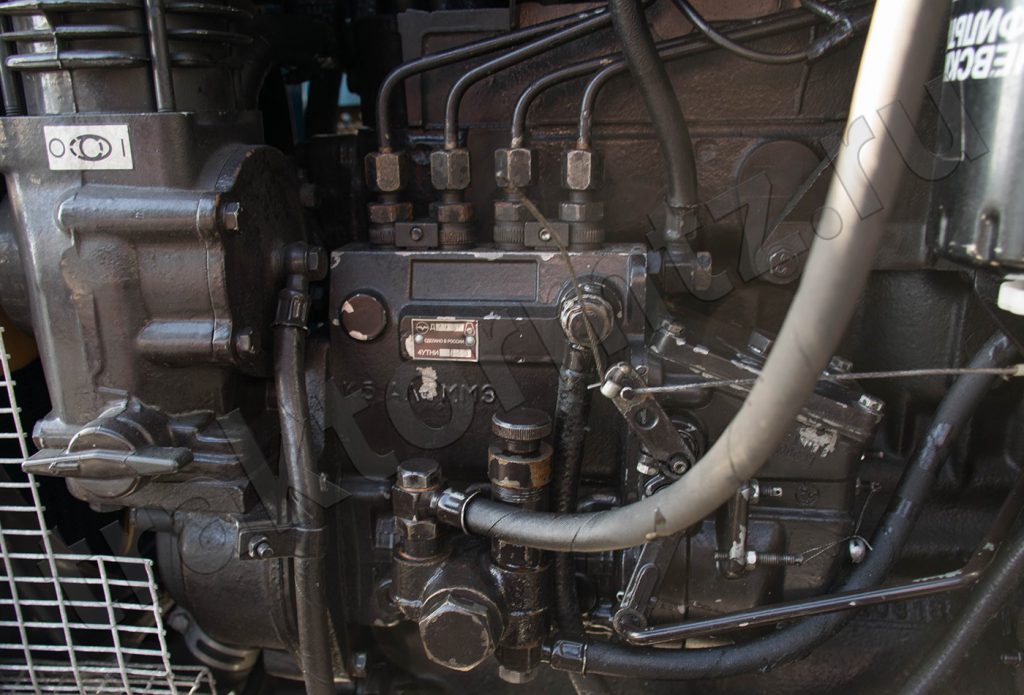

Устранение неисправностей

Существует сразу несколько самых распространенных неисправностей, с которыми чаще всего приходится сталкиваться владельцам тракторов МТЗ. Поскольку цена на топливный насос невысока, мастер при желании может полностью его заменить, однако значительно экономнее будет самостоятельно устранить поломки.

Самая частая поломка — износ пары плунжеров, что обусловлено низким качеством топлива, обилием примесей в нем. Для ремонта потребуется восстановить либо заменить поврежденные элементы. Во избежание поломки следует регулярно очищать и менять топливный фильтр.

Часто к поломкам приводят гидроудары из-за появления воды в системе. При возникновении проблемы потребуется тщательно очистить элемент от остатков влаги, после чего восстановить её герметичность.

Техническое обслуживание и ремонт

Обслуживание электрических компонентов трактора МТЗ-82 заключается в проведении регламентных работ и проверке состояния кабелей, приборов и ламп накаливания. Батареи протираются от пыли и следов электролита, проверяется уровень жидкости в банках, и выполняется подзарядка. В генераторе проверяются обмотки возбуждения, а также выпрямительный блок и обмотки на статоре.

Используемый на тракторе регулятор напряжения оснащается сезонным переключателем. Производитель рекомендует проверять и корректировать значение напряжения на выходе регулятора. Узел настраивается на технике или на специальном стенде.

Электрический стартер обслуживается через 3000 часов работы дизельного двигателя. Электромотор снимается для разборки с последующей очисткой коллектора и проверкой состояния щеток. Одновременно контролируется состояние электромагнитного реле и шестерни, контактирующей с зубчатым венцом маховика дизеля.

Конструкция ТНВД трактора МТЗ 80

Тракторный насос для МТЗ 80 именуют УТН-5. Он сделан из надёжного алюминиевого сплава. А выпускают их в разных вариациях монтажа, существует левое и правое исполнение. Это зависит от конструкции и свойств крепежа. По всей длине корпуса он разделяется на две полости. Это происходит благодаря перегородке. Внизу имеется вал с приводом насоса, а вверху — составные секции данного насоса.

Подетальную конструкцию ТНВД мотора Д-240 рассмотрим дальше. Насос для топлива с регулирующим механизмом имеет следующие элементы: нажимной штуцер, клапан нагнетательный, седло клапана, плунжер и соответствующую втулку, поворотную втулку, венец с зубьями, тягу рейки, крышку регулятора, корпус корректора, шток корректора, корпус регулятора, пяту, оси грузика, пяты и рычага, соединительную муфту, грузики регулятора, ступицу грузиков, сухарь амортизатора, стакан для подшипника, маслоотражатель, вал с кулачком, заглушку, фланец крепления насоса для подкачивания, плиту для крепежа, шлицевую втулку, фланец для установки, роликовый толкатель, нижнюю тарелку пружины, рейку с зубчатой передачей, топливоотводящие каналы, корпус перепускного клапана, отверстие для подачи солярки, шариковый клапан, топливные каналы, отсечное отверстие, штифт, впускное отверстие плунжерной втулки, крышку люка. Как любой насос, ТНВД в своей конструкции имеет шайбы, зажимы, основной и вспомогательные рычаги, болты разного назначения, шарикоподшипники, пружины, пробки, гайки, прокладки, трубки для передачи топлива, разнообразные винты для стягивания и регулировки. Не существует в природе насоса без корпуса и отверстия для масла, не встречаются насосы без эксцентрика для подкачивания топлива.

Читать дальше: Замена лампы ближнего света шкода рапид

Схема топливного насосс с регулятором

В питательную систему дизельного двигателя входят: воздухоочиститель, глушитель, воздушный фильтр, электрофакельный подогреватель с топливным бачком, впускной коллектор, различные трубки — дренажные и высокого давления, горло для заливки горючего, топливные баки, краник для слива, фильтры тонкой и грубой очистки солярки, регулятор топливного насоса, подкачивающий насоса, топливный насос, форсунки, выхлопной коллектор, фильтрующие приспособления разного назначения.

В самом высшем месте УТН-5 имеются продольные каналы, соединяющие его с фильтром тонкой очистки и с системой подкачки насоса, в который встроен пропускной клапан.

Описание способа действия УТН — 5

Насос для подкачивания крепится к корпусу основного насоса. К штуцерам присоединён топливопровод, через который под большим давлением подаётся горючее к форсункам. Насос приводится в действие от шестерни коленчатого вала. Если насос уже ремонтировался, то после очередной сборки и разборки надо тщательно сверять угол соединений шестерен. В противном случае, при ошибочном наклонении, обеспечены будут перебои в работоспособности. Градус наклона должен быть строго 22°30″. Проверить его лучше, обратившись к опытному мотористу.

Проверка и регулировка насоса

Перед началом надо убедиться, что запирающий конус плотно прилегает, а давление насосной секции соответствует норме. Вращаем коленчатый вал и передвигаем регулятор до того момента, пока стрелка на манометре не будет показывать 15 МПа. Мотор после этого глушат, подачу топлива останавливают регуляторным рычагом. Если давление на манометре падает за десять секунд, клапан исправен.

Для регулировки точного угла момента поступления топлива надо крутить в разные стороны регулировочный болт. Один виток уменьшает или увеличивает обороты коленвала примерно на 40 оборотов. Раскручивая болт — мощность насоса уменьшается, закручивая — увеличивается.

Технические советы

Логическим методом можно просчитать, что, увеличивая подачу количества топлива в камеру сгорания становится больше и крутящий момент. А это повышает мощность двигателя и его скорость.

Смена моторного масла в устройстве УТН-5 нужна только после демонтажа и ремонтных работ. При обычном режиме эксплуатации этого делать не стоит. Моторного масла требуется всего 150-200 миллилитров, заливку осуществляют через картер ТНВД.

Нюансы при выборе смазочных материалов

Многие водители, желающие сэкономить, покупают дешевые горюче-смазочные материалы на замену и не поддерживают необходимый уровень масла, что часто становится причиной преждевременной поломки мотора. Экономя на хороших смазочных материалах, водители не задумываются об их вреде для моторной системы. Чтобы продлить срок службы тракторной техники, нужно покупать смазки, которые имеют нужные сертификаты качества, а предприятия, продающие их, — лицензию на продажу.

Для трактора МТЗ 80 и его усовершенствованной версии МТЗ 82 нужно использовать смазочные материалы, которые подходят для мотора и погодных условий. Самые подходящие масла для двигателей МТЗ 80 и МТЗ 82 — 10W-30 и 5W-30. Они отлично справляются со своей работой при температуре от +36 до -18 градусов.
