Муфта сцепления тракторов МТЗ-80, МТЗ-82 и ее детали

_______________________________________________________________________________________________

На маховике 1 дизеля установлена сухая
однодисковая муфта сцепления постоянно-замкнутого типа (см. рис 1).
Ведущей частью муфты сцепления являются маховик
1 и нажимной диск 3.

К ведомой части сцепления относится ведомый
диск 2 с гасителем крутильных колебаний 8, установленный на силовом
валу 6.

Необходимое усилие прижатия трущихся
поверхностей ведущей и ведомой частей обеспечивается девятью
основными пружинами 21 и шестью дополнительными пружинами 20, если
по заказу в муфте сцепления установлен ведомый диск 2 с
металлокерамическими накладками, то в этом случае дополнительные
пружины 20 не устанавливаются.

Рис.1 Муфта сцепления трактора
МТЗ-80, МТЗ-82

1 – маховик; 2 – диск ведомый; 3 – диск
нажимной; 4 – вал привода ВОМ; 5 – ступица; 6 – вал силовой; 7 –
втулка плавающая; 8 – гаситель крутильных колебаний; 9 – рычаг
отжимной; 10 – диск опорный; 11 – вилка; 12 – гайка; 13 – стопорная
пластина; 14 – подшипник; 15 – кронштейн отводки; 16 – отводка; 17 –
вилка выключения; 18 – валик управления; 19 – стакан; 20 – пружина
нажимная; 21 – пружина нажимная; 22 – шайба изолирующая.

Между плавающей втулкой 7 (рис 1), связанной с валом привода ВОМ 4,
и опорным диском 10 установлены эластичные элементы. Включение и
выключение сцепления производится отводкой 16 с выжимным подшипником
14, перемещающейся по кронштейну 15.

Вилка 17 отводки с валиком 18
связаны тягой с педалью сцепления. Смазка выжимного подшипника 14
осуществляется через пресс-масленку, ввинченную в цапфу отводки.

Регулировка свободного хода педали муфты сцепления МТЗ-80,
82 и длины блокировочной тяги тормозка

— Проверяйте свободный ход педали через каждые 500 ч работы
трактора.

— При работе трактора свободный ход педали вследствие износа
фрикционных накладок постепенно уменьшается.

— Допустимое уменьшение — до 30 мм, после этого требуется
регулировка.

Регулировку
управления муфтой сцепления МТЗ-80, 82 и тормозка производите
одновременно и выполняйте в следующей последовательности:

— Перед проверкой свободного хода педали освободите ее от
воздействии пружины сервоустройства, для чего заверните болт 6 до
упора в кронштейн 8 (рис. 2).

— При правильно отрегулированном управлении тормозком пружина 14
тяги 13 при включении сцепления должна дополнительно сжиматься на
3-4 мм.

Рис. 2. Управление муфтой сцепления МТЗ-80, 82

1 — стержень подушки; 2,7, 17 — болт; 3 — педаль сцепления; 4 — ось;
5, 14 — пружина; б — болт упорный; 8 — кронштейн; 9, 13, 19 — тяга;
10, 12, 20 — вилка; 11, 16, 18 — рычаг; 15 — контргайка.

Регулировка положения отжимных рычагов сцепления МТЗ-80, 82

После установки муфты сцепления на маховик и снятия
технологических болтов произведите регулировку положения отжимных
рычагов при помощи специальной оправки, которая базируется по
внутреннему диаметру шлицевой ступицы опорного диска с упором в
торец ступицы.

На оправке имеется торцевая поверхность для упора отжимных рычагов.
Размеры оправки указаны.

При помощи регулировочных винтов подведите
отжимные рычаги до упора в торец
оправки и надежно законтрите регулировочные винты контргайками.

При этом обеспечивается расстояние 0,1 мм от поверхности контакта
рычагов с выжимным подшипником до торца ступицы опорного диска.
Разность этого размера для рычагов одной
муфты не должна превышать 0,3 мм.

_______________________________________________________________________________________________

Ходоуменьшитель МТЗ-82 и его работа
Муфта сцепления МТЗ-82
Неисправности оборудования гидравлической системы МТЗ-82
Неисправности сцепления и КПП МТЗ-82
Неисправности заднего моста МТЗ-82
Регулировки ведущего моста МТЗ-82
Компоненты рулевого механизма и ГУР МТЗ-82
Неисправности систем управления и ходовой части МТЗ-82
Неисправности рулевого механизма МТЗ-82
Неисправности трансмиссии МТЗ-82
Ремонт ведущего моста МТЗ-82
Рулевое управление МТЗ-82 и его механизмы
Раздатка трактора МТЗ-82
Задний ВОМ МТЗ-82

_______________________________________________________________________________________________

Детали рулевого управления ГОРУ трактора МТЗ-1221
Рабочие функции ходоуменьшителя трактора МТЗ-1221
Коробка переключения передач КПП МТЗ-1221
Комплектующие детали переднего ведущего моста МТЗ-1221
Привод переднего ведущего моста МТЗ-1221 и его работа
Детали и регулировки сцепления трактора МТЗ-1221

Рабочие системы дизельного двигателя минитрактора МТЗ-320
Компоненты гидросистемы трактора МТЗ-320
Детали и механизмы мостов трактора МТЗ-320
Детали сцепления и коробка передач минитрактора МТЗ-320
Система рулевого управления трактора МТЗ-320 Беларус

Конструкция и регулировка сцепления тракторов ЮМЗ-6
Устройство коробки передач трактора ЮМЗ
Ремонт и регулировка переднего и заднего моста трактора ЮМЗ
Регулировки и обслуживание рулевого управления трактора ЮМЗ
Техническое обслуживание двигателя трактора ЮМЗ

Дизель Д-144 тракторов Т-40
Детали сцепления трактора Т-40
Устройство коробки передач трактора Т-40
Конструкция переднего ведущего моста Т-40
Конструкция ВОМ трактора Т-40
Элементы гидросистемы трактора Т-40

Базовые элементы дизельного двигателя Д-21
Устройство сцепления трактора Т-25
Компоненты коробки переключения передач трактора Т-25
Конструкция переднего моста трактора Т-25
Система рулевого управления трактора Т-25

Детали и регулировки сцепления Т-150К
Ремонт коробки передач колесного трактора Т-150
Техобслуживание раздаточной коробки трактора Т-150К
Конструкция мостов трактора Т-150
Колесный редуктор и регулировки ведущего моста Т-150

Муфта сцепления МТЗ-80: устройство, регулировка, обслуживание

Как работает муфта сцепления МТЗ? Что нужно знать для ее правильной регулировке и как это правильно сделать?

В белорусских тракторах марки МТЗ используется вариант система сцепления хорошо известного постоянно-замкнутого образца, прекрасно зарекомендовавшего себя на тракторной и мото-технике. Одной из важнейших деталей всей системы остаётся муфта сцепления, передающая крутящий момент к трансмиссии от дизельного мотора, отключения его же от передач и плавного (мягкого) соединения. Муфта на тракторах марки МТЗ — 80 и МТЗ — 82 с одним диском и сухая, что позволяет догадаться, об основных частях этой детали.

Верно. Это нажимной диск и маховик, установленные в пазах опорного диска на трёх выступах. Крепление нажимного диска с маховиком осуществляется дистанционными втулками, пальцами и гайками. В специальных стаканах, между нажимным диском и опорным, расположены двенадцать нажимных пружин, приводящих муфту в движение. При помощи осей на выступах нажимного диска устанавливают отжимные рычаги, при воздействии на которые и осуществляется включение всего механизма.

Муфта сцепления — принцип действия

Регулировка муфты сцепления осуществляется за счёт освобождения её хода. Делается это регулировочными винтами, изменяющими положение отжимных рычагов. Сами винты упираются в опорные штифты и ввёрнуты в рычаги, которые в свою очередь прижимаются к штифтам пружинами.

Так называемый, гаситель крутящего колебания (демпферное приспособление крутящего вала) соединяется с ведомым диском, состоящим из ступицы со шлицами для подвижности соединения и закреплённого тремя накладками. Одна из накладок латунными заклёпками закреплена прямо на диске, другая стальными заклёпками через пружинные пластинки крепится к нажимному диску.

Эта хитрая конструкция ведомого диска способна достаточно плавно и аккуратно включать сцепление за счёт осевой податливости при вращении. К ступице от ведомого диска крутящий момент дизельного мотора передаётся через пружины, а включение или выключение сцепления производится отводкой с выжимным подшипником. Отводка двигается по собственному кронштейну, соединённому рычагом, тягой и двумя вилками, закреплёнными на валу с помощью шпонок и клемм.

Схема муфты:

1 — маховик; 2 — ведомый диск в сборе; 3 — нажимной диск; 4 — стакан пружины сцепления; 5 – пружина нажимная сцепления; 6 — опорный диск; 7 — ступица ведомого диска; 5 — демпфер; 9 — диск поддерживающий; 10 — пластина пружинная; 11 — накладка фрикционная; 12 — диск ограничительный; 13 — рычаг отжимной; 14 — штифт опорный; 15 — ось; 16 — палец; 17 — втулка; 18 — гайка корончатая; 19 — пружина; 20 — контргайка; 21 — винт регулировочный; 22 — подшипник; 23 — отводка муфты сцепления; 24 — кронштейн отводки; 25 — шестерня промежуточная; 26 — вал ведущий привода ВОМ; 27 — вал силовой передачи; 28 — кронштейн отводки тормозка; 29 — вал вилок включения; 30 — вилка включения; 31 — отводка тормозка; 32 — диск ведущий тормозка с накладкой; 33 — пружина фиксатора; 34 — шарик; 35 — рычаг переключения понижающего редуктора; 36 — крышка люка редуктора; 37 — рычаг вилки; 38 — шестерня ведущая понижающего редуктора; 39 — подшипник игольчатый; 40 — муфта зубчатая; 41 — подшипник игольчатый; 42 — вал ведомый привода ВОМ; 43 — муфта соединительная; 44 переключения привода ВОМ; 45 — втулка бронзовая; 46 — шестерня ведомая привод ВОМ II ступени; 47 — шестерня ведомая привода ВОМ I ступени; 48 — вилка; 49 — рычаг сцепления; 50 вал выключения сцепления; 51 — масленка; 52 — пробка; 53 — корпус сцепления.

Непосредственная регулировка муфты сцепления

Муфта сцепления в белорусских тракторах марки МТЗ — 80 и МТЗ — 82 регулируется свободным ходом педали и длиной блокировочной тяги тормозка, а при полной взаимосвязи этих элементов регулировку необходимо осуществлять параллельно и одновременно, в такой последовательности:

Вытащите палец, отключив тягу от тормозка.
Закрутив до конца упорный болт, чтобы кронштейн свободно перемещался, от действия пружины у вас должна освободиться педаль и муфта сцепления.
Свободный ход педали (это от 40 до 45 мм) выставляете, изменив длину тяги.
Возвращаете кронштейн в самую верхнюю точку, проворачивая его вокруг оси, пока он не упрётся в болт, а затем закручиваете крепёжные болты.
Открутив упорный болт, возвращаете педаль на место, до упора в пол. Выжимная пружина в этом случае должна мгновенно вернуть педаль обратно.
Если появился не возврат педали, необходимо снова пошевелить кронштейн вокруг оси и немного ослабить болты.
Выставив рычаг по часовой стрелке до упора и соединив с ним тягу тормозка, немного (на 7 мм подтяните его длину.
После окончания всех действий надёжно закрепите узел контргайками.

Схема управления муфтой:

1 — стержень подушки; 2 — болт; 3 — педаль сцепления; 4 — ось; 5 — пружина; 6 — болт упорный; 7 — кронштейн; 9 — тяга; 10 — вилка; 11 — рычаг; 12 — вилка; 13 — тяга; 14 — пружина; 15 — контргайка; 16 — рычаг; 17 — болт.

Советы и рекомендации по уходу во время эксплуатации

Смазывать узел необходимо каждые 60 моточасов работы, а проверять свободный ход педали не реже каждых 240 моточасов. Для смазки используется солидол, применяемый согласно смазочной таблице. Свободный ход может со временем уменьшаться из-за естественного износа деталей, причём максимальное уменьшение хода при износе не должно превышать 30 мм.

Ну и главное:

Не держите ногу на педали во время работы трактора (это увеличивает скорость износа).
Муфта сцепления включается плавно. Не нужно оставлять её в промежуточном состоянии.
Муфта выключения сцепления не должна быть долго выключенной.

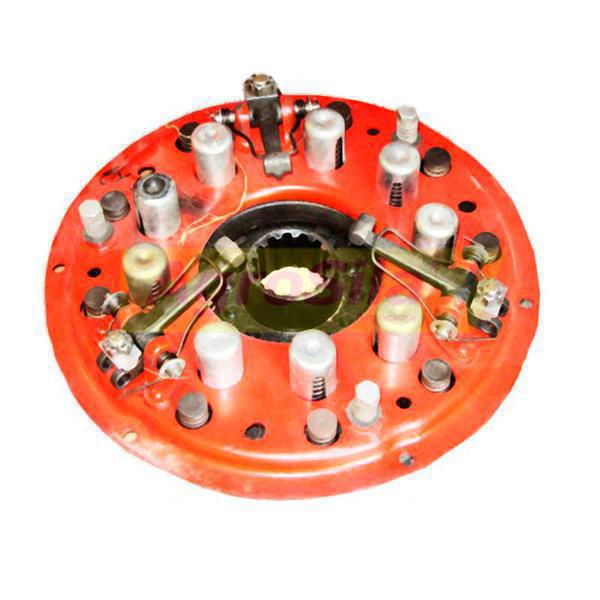

MTZ Тракторные запасные части. Пластина давления сцепления 340 мм — детали продукта
