На складах с большой высотой расположения стеллажей и высокой производительностью наиболее оптимальным является применение кранов-штабелеров, которые по сравнению с другими подъемно-транспортными машинами имеют ряд преимуществ. Краны-штабелеры позволяют наиболее экономно использовать складскую площадь вследствие уменьшения ширины проходов и увеличения высоты складирования. Согласно ГОСТ 16553-88 различают две основные конструкции кранов-штабелеров – мостовые и стеллажные. Для мостовых кранов-штабелеров ширина проходов может не превышать 1,5 м, а для стеллажных кранов-штабелеров — 1..1,3 м. Высота складирования для стеллажных кранов-штабелеров может составлять 30 м и более. Краны-штабелеры создают широкие возможности для наиболее полной механизации и автоматизации подъема, транспортировки и складирования грузов, обеспечивая при этом доступность грузов и быстроту нахождения и доставки грузов.

Стеллажный кран-штабелер состоит из опорной тележки, которая передвигается по рельсам, уложенным на полу, одной или двух колонн, вертикально установленных на тележке, и каретки с грузозахватным устройством, которое перемещается по колоннам. По способу управления краны-штабелеры могут быть с ручным управлением (с пульта дистанционного управления) или из кабины оператора, полуавтоматическими, автоматическими.

1. Колонна
2. Тележка
3. Каретка
4. Грузозахватное устройство (подъемная платформа)
5. Кабина оператора
6. Верхняя направляющая с роликами
7. Механизм подъема
8. Механизм передвижения крана
9. Шкаф управления

При работе стеллажный кран-штабелер обеспечивает скорость от 1.5 м/с до 3,5 м/с, а скорость подъема груза и выдвижения грузозахватного органа варьируется от 0,1 м/с до 0,65 м/с. Грузоподъемность кранов-штабелеров зависит от типа груза и составляет от 150 до 1200 кг. Проектирование кранов-штабелеров выполняется согласно ГОСТ 28710-90.

Высокая производительность стеллажного крана-штабелера, обеспечивается большими скоростями подъема, выдвижения груза и передвижения крана-штабелера.

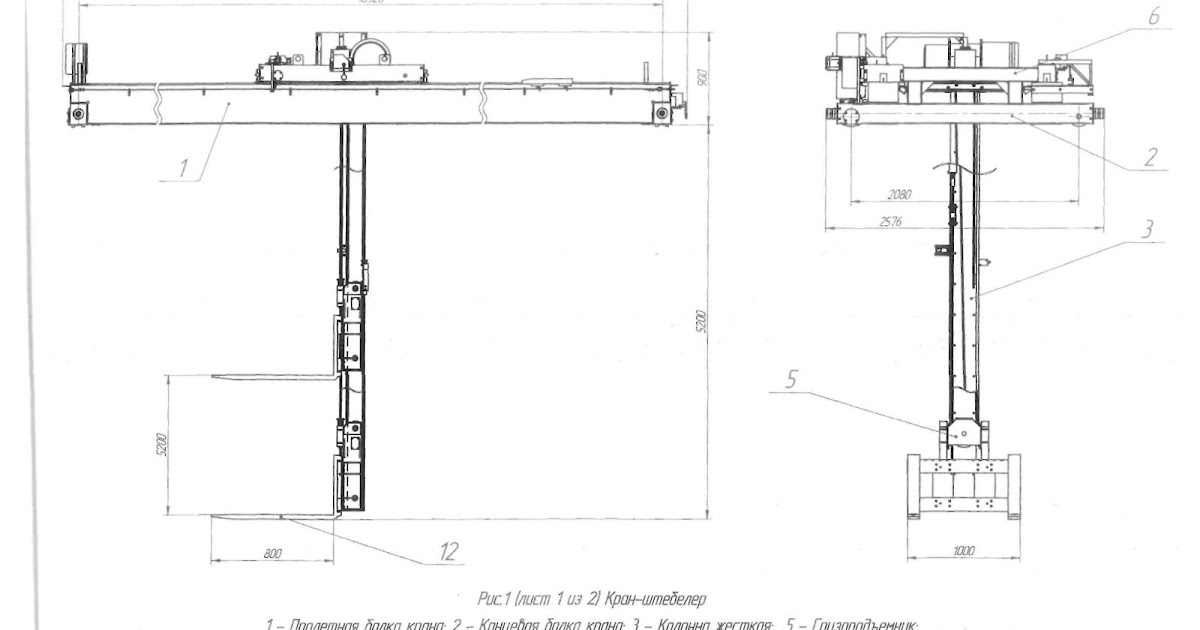

Мостовые краны-штабелеры — это конструкции, имеющие одно или – двухбалочный мост, по которому передвигается грузовая тележка, на которой закреплена грузовая колонна. По колонне, способной поворачиваться на 360 градусов, вертикально движется каретка с грузозахватным устройством (вилочным или специальным захватом для поддонов, коробок или рулонов).

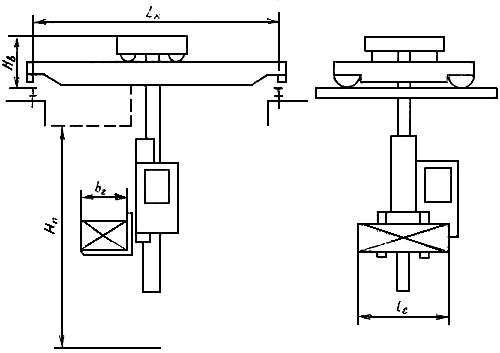

Кран-штабелер мостового типа

Это решение особенно эффективно для складов с большим количеством товара, но с малой оборачиваемостью. Краны такого типа позволяют полностью заменить использование вилочных погрузчиков на складе, т.к. имеют возможность работать в нескольких проходах стеллажей. Таким образом, один, или несколько кранов обслуживают весь склад, что позволяет значительно сэкономить на обслуживании складского помещения, обеспечить высокую безопасность труда и избежать тяжелого ручного труда.

Мостовой кран штабелер передвигается по рельсовым путям, проложенным на строительных конструкциях здания склада, расположенных над последним рядом стеллажей, возможно размещение на стеллажи или на собственных опорах.

Размещение крана-штабелера мостового типа на стеллажах

Размещение крана-штабелера мостового типа на строительных конструкциях здания склада

Размещение крана-штабелера мостового типа на собственных опорах

Управление крана-штабелера мостового типа возможно с пола или из кабины оператора, находящейся внизу конструкции, или передвигающейся вместе с грузовой тележкой. В этом случае краны оснащаются системой видеонаблюдения. Возможны варианты полуавтоматического или полностью автоматического управления краном.

Автоматизированный складской комплекс с автоматическими кранами-штабелерами отличается высокой производительностью и эффективностью, превосходя более чем на 20% по этим параметрам классические складские системы, использующие напольные узкопроходные штабелеры или комисcионеры, а также вилочные погрузчики.

Реализованные проекты:

Компания МИГ

Технические характеристики

• Грузоподъемность – 160 кг.
• Скорость передвижения крана – 80 м/мин
• Скорость передвижения каретки (подъема) – 12 м/мин
• Высота подъема (по площадке кабины) – 6835 мм
• Длина пути – 25 м.
• Управление из кабины посредством джойстика.

Стеллажный кран-штабелер для комплектации со стеллажей.

Кран-штабелер применяется для размещения грузов в ячейки стеллажа и комплектации заказов оператором из кабины
