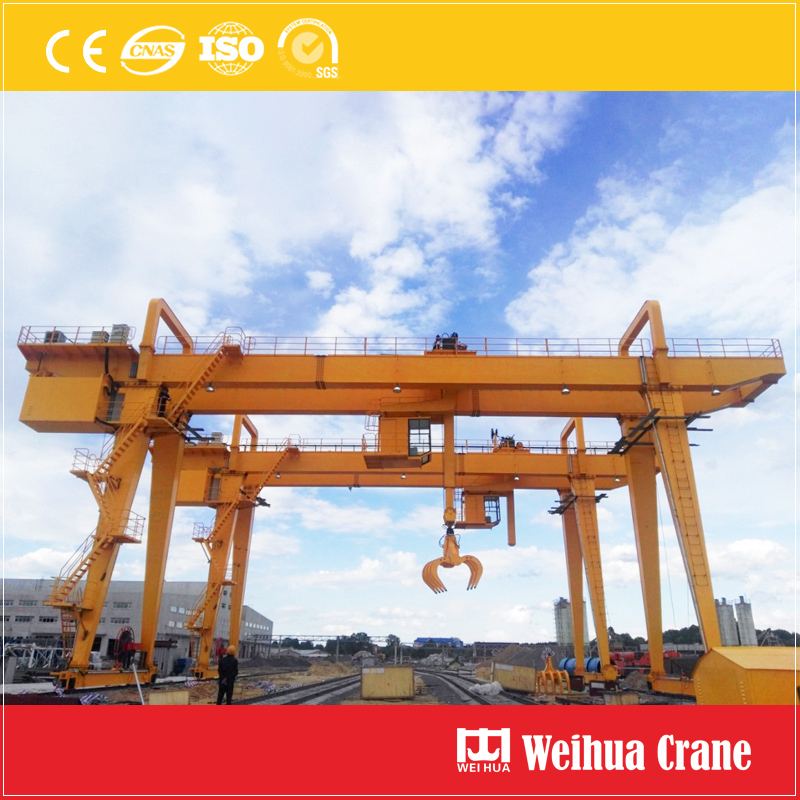

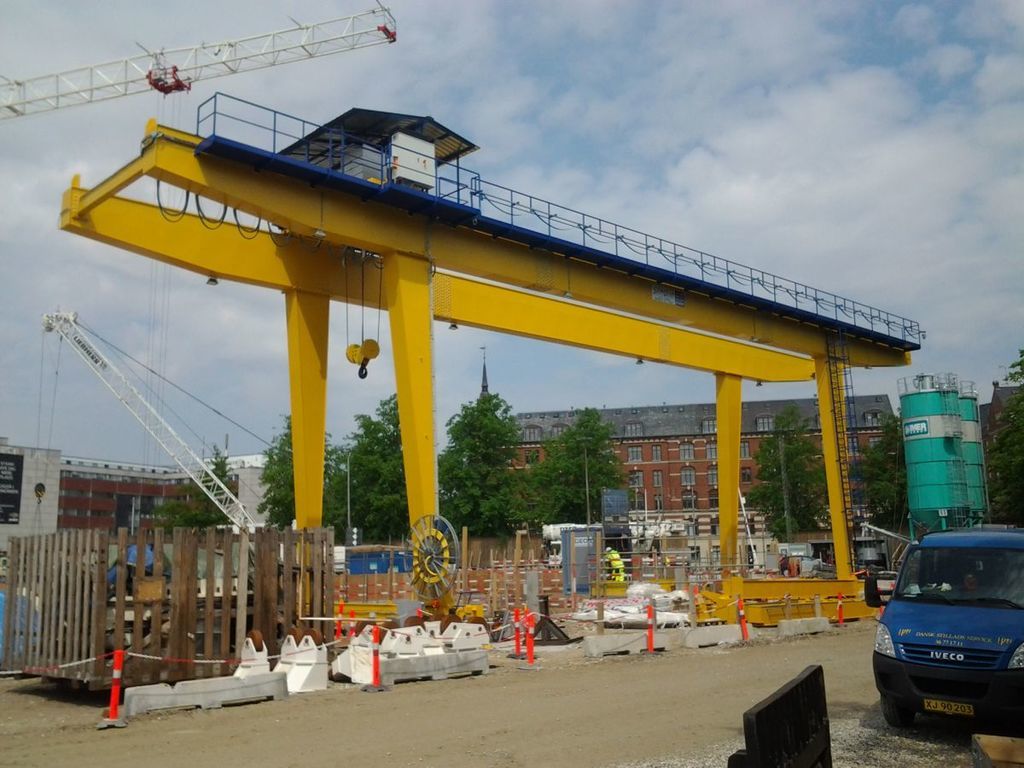

Козловые краны

     В упрощенном виде козловой кран представляет собой мостовой кран, опирающийся на стойки и предназначенный для передвижения по наземному рельсовому пути. Внешне он напоминает четырехстоечный портал (монтажные козлы), от которых и получил свое название.

Козловой кран состоит из следующих элементов:

металлический мост (ригель — от одноименного немецкого слова — поперечина) балочной или решетчатой конструкции

тележка, установленная или подвешенная на мосту и способная по нему передвигаться

две опоры, каждая из которых включает одну или две стойки

платформы опор для передвижения по подкрановому пути

механизм подъёма груза

механизм передвижения тележки

механизм передвижения крана.

Основные преимущества козловых кранов

— Если помещение не приспособлено для установки путей мостового крана, несмотря на то, козловые краны не лучший выбор для применения в закрытом помещении, иногда они являются лучшим решением. И поможет вам сэкономить деньги

— Вы можете применить козловой кран в различных местах, ему не требуются пути, которые необходимы мостовому крану

— Вы арендуете мастерскую? Устанавливать мостовой кран не целесообразно? Тогда верным выбором для вас, может стать козловой кран

— Если вам нужно переносить груз внутри и за пределами мастерской, то для вас лучшим решением будет козловой кран, а не мостовой, в особенности если расстояние за пределами вашей мастерской большое.

Управление козловыми кранами

с пола     из подвесной кабины

Конструкции козловых кранов

трубчатой / профильной конструкции     коробчатой конструкции

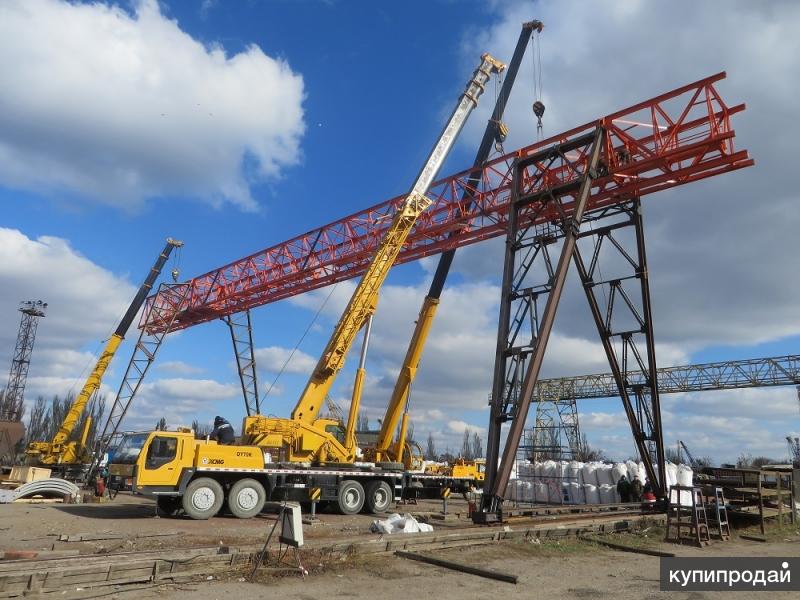

Козловой кран трубчатой / профильной конструкции изготавливается из труб большого диаметра с различной толщенной стенки. Конструкция данных кранов является однобалочной и применяется на кранах с лёгким или средним режимом работы с общепромышленным исполнением. Отличительной особенностью крана является конструкция крана однобалочная, невысокая парусность крана и грузоподъёмный механизм типа «таль электрическая» всё это позволяет достичь оптимальной стоимости при большом диапазоне грузоподъёмности оборудования.

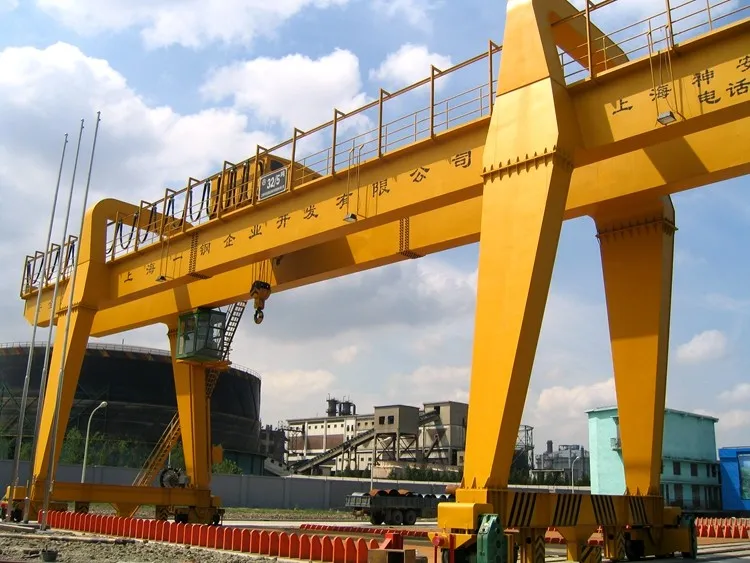

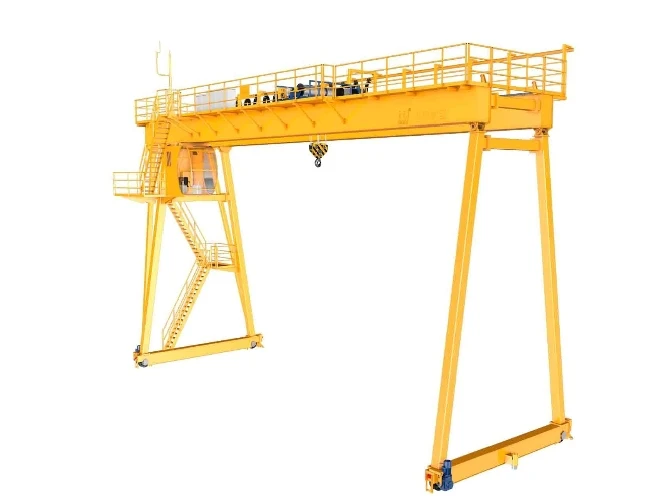

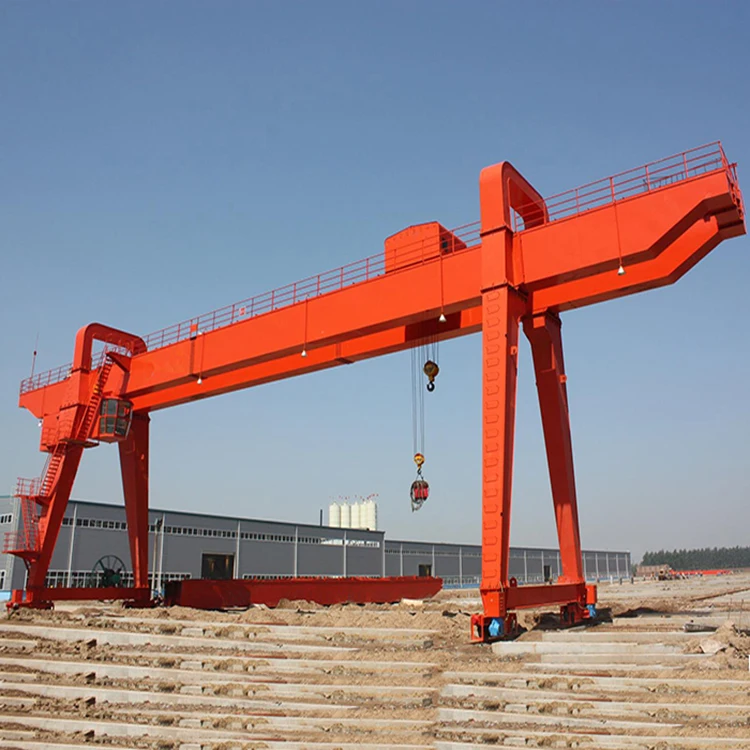

Козловой кран коробчатой конструкции изготавливаются из листового проката стали, главные балки крана имеют коробчатое сечение. При расчёте сечения балки, и толщины используемого металла учитываются такие факторы как: грузоподъемность, длина пролёта крана, режим работы крана, исполнение. Прямоугольная конструкция главных балок предназначена для выдерживания вертикальных нагрузок и предотвращения раскачивания. Краны данной конструкции могут изготавливаться с режимом А7 и А8 (тяжелый и сверхтяжелый режим работы). Например использования крана с большой интенсивностью работы применяется на складских
терминалах – кран козловой контейнерный (ККК). Грейферные краны и др. Отличительной особенностью является высокая парусность конструкции крана по сравнению с трубчатой и ферменной конструкцией но несомненным преимуществом является наличие грузоподъёмной тележки установленной сверху на главные балки крана и высокая ремонтопригодность.

Выбрать таль (тельфер)

Цены козловых кранов указаны без учета стоимости талей (тельферов)

Выберите подкатегорию

Мостовой кран с вращающейся тележкой

• О компании
  • Новости компании
  • История компании
  • Разрешительная документация
  • Референции
  • Презентации
  • Буклеты
  • Фотогалерея
  • Видеоматериалы
  • Вакансии
• Отраслевые решения
  • Металлургия
  • Порты и грузовые терминалы
  • Судостроение и судоремонт
  • Контейнерные терминалы
  • Энергетика
  • Горнодобыча
  • Атомная энергетика
  • Цементная промышленность
• Продукция
  • Грузоподъемное оборудование
  • Оборудование для перевалки сыпучих грузов
  • Оборудование для судостроения и судоремонта
• Услуги
  • Инжиниринговые услуги
  • Инженерные расчеты различных объектов
  • Система удаленного мониторинга кранов
  • Мобильный тренажер оператора крана
  • Модернизация и реконструкция ПТО
  • Шеф-монтаж
  • Послепродажное обслуживание
• Опросные листы
• Полезная информация
  • Нормативные документы
  • Статьи
  • СМИ о нас
• Контакты

• Главная
• Продукция
• Грузоподъемное оборудование
• Краны мостовые специальные

Мостовые специальные краны с гибким или жестким подвесом траверсы и вращающейся тележкой предназначены для выполнения широкого круга технологических операций, в том числе и для работы с металлопрокатом, слябами, трубами, длинномерными грузами и контейнерами.

Для перемещения грузов различных типов такие мостовые краны могут оснащаться  сменными траверсами, оснащёнными необходимыми грузозахватными органами: магнитами, клещами, управляемыми лапами для подхвата, а при снятых специализированных устройствах грузозахвата могут работать со штучными грузами в крюковом режиме.

Главной особенностью мостовых кранов такого типа является автоматизированный поворот грузозахватного органа, а, следовательно, и самого груза с помощью поворотной крановой тележки. Верхняя часть поворотной тележки состоит из рамы, на площадке которой смонтирован механизм подъёма и управления грузозахватным устройством. Рама нижней части тележки имеет ходовые колёса, которыми тележка опирается на рельсы моста и механизм передвижения.

Поворотная часть тележки опирается на круговой рельс нижней рамы тремя ходовыми колёсами, одно из которых приводное. При этом вращение тележки может быть полноповоротным, обеспечивающим неограниченное число оборотов в одну сторону или неповоротным (до 370°), а вращение груза может быть соосным и эксцентриковым по отношению к колее тележки.

При жёстком подвесе траверсы на поворотной раме монтируется шахта с закреплёнными направляющими, в которых перемещаются вертикальные штанги траверсы с грузозахватными элементами. Благодаря этим штангам траверса не получает сильного раскачивания при неустановившемся движении. К этой же шахте, к её консольной площадке, прикреплена кабина оператора крана, обеспечивающая широкий обзор зоны обслуживания.

Особенностью конструкции является то, что крановые тележки состоят из отдельных технологически законченных и унифицированных узлов-блоков, которые скомпонованы с учётом широкой взаимозаменяемости узлов и деталей.

При компоновке узлов крана мы принимаем во внимание технологическую специфику  производства заказчика, а также индивидуальные требования, отражённые в техническом задании на кран. При производстве мостового крана с вращающейся тележкой мы используем комплектующие ведущих производителей и проверенных поставщиков.

Ниже приведены технические характеристики базовой линейки мостовых кранов с вращающейся тележкой. По вашему желанию значения параметров могут быть изменены, для этого заполните опросный лист на мостовой кран с вращающейся тележкой.

«Технорос» имеет богатый опыт проектирования, производства и поставки мостовых специальных кранов с вращающейся тележкой для разных отраслей промышленности.

Назад в каталог

Портативный кран

CXT Explorer | Konecranes США

| Гибкий и экономичный мобильный полевой кран

Konecranes CXT Explorer — это переносное экономичное решение для всех видов подъема. Наш популярный электрический мостовой кран CXT с простой, но инновационной запатентованной конструкцией встроен в прочную стальную конструкцию на основе двух стандартных транспортных контейнеров ISO. В результате получился прочный фундамент под мощный, адаптируемый и мобильный кран, способный поднимать до 5 тонн как в помещении, так и на открытом воздухе.

Кран представляет собой полноценную, долговечную и эффективную мастерскую по техническому обслуживанию, готовую к работе. У вас достаточно места для работы при высоте подъема 16,4 футов (5 метров) и пролете 16,4 футов (5 метров). Благодаря простой сборке CXT Explorer готов к подъему всего за несколько часов, а когда вы закончите, он складывается еще быстрее. Транспортные контейнеры также служат единицами хранения компонентов крана, сервисных инструментов, оборудования и запасных частей. Теперь вы действительно можете поднять где угодно.

особенности продукта

Konecranes CXT Explorer имеет множество стандартных функций и:

• Электрическая канатная таль CXT
• 2-скоростной подъем с контакторным управлением
• 1-скоростное перемещение с контакторным управлением
• Два 20-футовых (6 м) стандартных транспортных контейнера ISO
•    16,5 футов (5 метров) в высоту и 16,4 футов (5 метров) между пролетами
•    Компактная и прочная стальная конструкция
•    Тепловая защита и защита от атмосферных воздействий для экстремальных климатических условий и местности
•    Может использовать генератор, когда электричество недоступно

Технические характеристики

преимущества

Konecranes CXT Explorer предлагает следующие преимущества для операторов и объектов.

• Быстрый, безопасный и простой подъем на заводе практически в любом месте

• Основание транспортировочного контейнера обеспечивает широкую рабочую зону

• Инновационная конструкция снижает усилие, необходимое для подъема тяжелых грузов

• Работает даже без подключения к сети

• Идеально подходит для временного подъема

• Установка не требует изменения строительных конструкций

• Быстрое реагирование сервисной службы и эффективная поставка запасных частей

• Идеально подходит для широкого спектра промышленных применений и сфер бизнеса:

  • Строительство

  • Горнодобывающая промышленность

  • Техническое обслуживание автомобилей

  • Сельское хозяйство

  • Компрессорные станции природного газа

  • Разведка нефти, бурение на суше и в море

| CXT Explorer предназначен для использования в полевых условиях.

Konecranes CXT Explorer — это портативное, прочное и доступное решение для всех видов подъема. Его простая, но инновационная запатентованная конструкция позволяет использовать его как в помещении, так и на открытом воздухе, поэтому вы можете легко взять его с собой куда угодно, чтобы поднять до 5 тонн.

| Хотите узнать больше о кране CXT Explorer?

Свяжитесь с Konecranes, чтобы узнать больше о том, как Konecranes CXT Explorer может удовлетворить ваши потребности в грузоподъемности.


Свяжитесь с нами

| Подъем в любом месте, безопасно и эффективно

CXT Explorer — это стандартный кран, легко перемещаемый в специально подобранном дорожном комплекте, поэтому он всегда может быть с вами, где бы вам ни потребовалось подъемное оборудование. Мы в Konecranes стремимся к тому, чтобы каждая единица нашего грузоподъемного оборудования повышала безопасность и производительность операций наших клиентов. Все компоненты крана разрабатываются собственными силами специально для использования на кранах, а наша программа Lifecycle Care предлагает комплексный и систематический подход к техническому обслуживанию, поддерживаемый инструментами и процессами мирового класса.

Видео

Галерея изображений

Уникальные опасности мостовых и козловых кранов

Мостовые краны, включая козловые краны, необходимы во многих производственных, ремонтных и промышленных условиях, когда требуется эффективность для подъема и перемещения тяжелых грузов. Крановщики, такелажники и работники, работающие рядом с мостовыми кранами, должны знать об уникальных опасностях этих больших машин.

Защемление/между, удар/против, перегрузка крана и падение Материалы являются наиболее распространенными опасностями, связанными с промышленными мостовыми кранами.

Общий отраслевой стандарт OSHA 1910, подраздел N охватывает Транспортировка и хранение материалов — мостовые и козловые краны.

Чтобы обеспечить безопасность всех людей во время работы крана, к управлению мостовым краном должны допускаться только обученные и уполномоченные работники.

Сотрудники, работающие вблизи мостового крана, должны быть обучены общим правилам безопасности на рабочем месте, чтобы обеспечить соблюдение всех мер предосторожности в течение рабочего дня для обеспечения безопасности всех рабочих.

Посетителей нельзя подпускать к работающим мостовым кранам.

Общий отраслевой стандарт OSHA 1910.179(b)(8) Только назначенному персоналу разрешается управлять краном, охватываемым данным разделом.

Выполняйте базовую проверку крана в начале каждой смены или перед первым использованием крана каждый рабочий день. Как минимум, обратите внимание на следующее:

• Осмотрите территорию вокруг крана и убедитесь в отсутствии утечек жидкостей и опасности споткнуться
• Убедитесь, что ограждения установлены и работают должным образом
• Осмотрите трос на наличие повреждений или деформаций
• Осмотрите барабан на правильность выравнивания троса
• Осмотрите блок и крюк на наличие трещин или повреждений
• Осмотрите бамперы на наличие повреждений
• Проверка концевых выключателей на предмет надлежащего функционирования

Если во время проверки будут обнаружены какие-либо дефекты или проблемы, не используйте кран и немедленно сообщите об этом.

Необходимо внедрить процесс проверки кранов для документирования более полной периодической проверки всех кранов с сохранением письменных записей.

Проведено обучение персонала работе с краном и технике безопасности на месте.

Все крановщики, такелажники и рабочие, работающие в зоне, где работают мостовые краны, должны носить соответствующие СИЗ, такие как каски, защитные очки, рабочие перчатки и ботинки с жесткими носками.

Оператор подъемника и такелажник должны быть обучены общепринятым ручным сигналам управления краном, особенно если когда-либо может возникнуть ситуация, когда голосовая связь будет не слышна.

Важно, чтобы крановщики и такелажники знали норму нагрузки. Маркировка нагрузки должна быть размещена на кране и блоке подъемника. Перед подъемом убедитесь, что груз не тяжелее максимальной грузоподъемности.

Операторы подъемника и такелажники не должны заниматься каким-либо другим поведением во время управления краном, которое отвлекает их внимание от подъемника.

Общий отраслевой стандарт OSHA 1910.179(n)(1) Размер загрузки. Кран не должен быть загружен сверх его номинальной нагрузки.

Не пытайтесь выполнять техническое обслуживание или ремонт любого крана, если вы не прошли обучение.

Перед выполнением любого технического обслуживания крана выполните процедуры блокировки/маркировки.

• Не используйте мостовые краны, на которых имеется бирка или пометка «Не работать».
• Не используйте кран, если органы управления неисправны.
• Элементы управления нельзя оставлять без присмотра, пока какой-либо груз подвешен. Если по какой-либо причине необходимо покинуть органы управления, сначала опустите груз.

Общий отраслевой стандарт OSHA 1910.179(n)(3)(x) Работодатель должен следить за тем, чтобы оператор не покидал своего места у органов управления, когда груз подвешен.

• Не позволяйте персоналу садиться на какой-либо груз, поднимаемый краном, или на сам крюк крана.
• Никогда не перевозите грузы над людьми. Используйте звуковые и/или визуальные предупреждающие устройства, чтобы предупредить рабочих в этом районе, чтобы у них была возможность выйти из-под груза.
• Никогда не проходите под загруженным краном во время подъема.
• Во время подъема не должно происходить резкого ускорения или замедления груза. Перемещайте органы управления краном медленно и избегайте резких или резких движений груза.
• Перед подъемом убедитесь, что из груза удалены все незакрепленные материалы и детали.
