Ведущие мосты трактора К-700
Ведущие мосты трактора К-700
Ведущие мосты служат для увеличения крутящего момента, подводимого к ним от коробки передач, и передачи его на колеса. При помощи стремянок передний мост крепится к рессорам, а задний мост — к задней полураме трактора. От продольных перемещений передний мост фиксируется центровыми болтами рессор, а задний — упорами, приваренными к полураме. Оба моста взаимозаменяемы.
Ведущий мост состоит из главной передачи с дифференциалом, конечных передач и колесных тормозов.
Крутящий момент от коробки передач через карданный вал подводится к главной передаче с дифференциалом и через полуоси к редукторам конечных передач, на водилах которых установлены колеса.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Главная передача состоит из пары конических шестерен с зубом. Зацепление шестерен регулируется прокладками и гайками. Для сообщения с атмосферой в картер главной передачи установлен сапун. В кожух полуоси ввернут ограничитель для предотвращения нарушения нормального зацепления конических шестерен при кратковременных перегрузках.
Рис. 1. Ведущий мост:
1 — пробка заливная; 2 — шестерня солнечная; 3 — крышка; 4 — водило; 5 — сателлит; 6 — ступица; 7 — кулак левый; 8 — суппорт тормоза; 9 — труба; 10 — втулка; 11 — кронштейн левый; 12 — рычаг тормоза; 13 — кожух полуоси; 14 —шестерня коническая ведущая; 15 — фланец; 16 — прокладки регулировочные; 17 —дифференциал свободного хода; 18 — ограничитель; 19 — вставка; 20 — кронштейн правый; 21 — кулак правый; 22 — гайка кольцевая; 23 — шестерня коническая ведомая; 24 — самоподжимное уплотнение; 25 — полуось; 26 — шестерня венечная; 27 — пробка сливная.
Рис. 2. Дифференциал свободного хода:
1 — ступица; 2 — кольцо ведомой полумуфты; 3 — кольцо ведущей муфты; 4 — муфта ведущая; 5 — полумуфта ведомая; 6 — ступица ведомой полумуфты; 7 — чаша; 8 — шпонка; 9 — пружина.
Дифференциал свободного хода (рис. 2) представляет собой механизм, обеспечивающий автоматическое отключение забегающего колеса при повороте трактора и передачу всего подводимого к мосту крутящего момента на отстающее колесо.
Ведущим элементом дифференциала является ведущая муфта, закрепленная между чашей и ступицей. Ведущая муфта на обоих торцах имеет ряд сходящихся к центру зубьев, имеющих форму перевернутой трапеции. Этими зубьями крутящий момент от ведущей муфты передается на две ведомые полумуфты 5, которые имеют два ряда торцовых зубьев — наружный и внутренний. Наружный ряд зубьев зацепляется с аналогичными зубьями ведущей муфты. Зубья внутреннего ряда имеют трапециевидный профиль и служат для отключения полумуфты от ведущей муфты. Трапециевидные зубья полумуфты входят в торцовые, специального профиля, зубья кольца. Ведомые полумуфты пружинами постоянно поджимаются к ведущей муфте.
При прямолинейном движении трактора крутящий момент передается от ведущей муфты ведомым полумуфтам и через ступицы ведомых полумуфт — полуосям, которые вращаются как одно целое со скоростью ведомой конической шестерни.
При повороте трактора, когда забегающее колесо стремится вращаться быстрее ведомой конической шестерни, ведомая полумуфта этого колеса, опираясь своими трапециевидными зубьями на зубья кольца под действием возникших осевых сил выходит из зацепления с ведущей муфтой, сжимая пружину. Одновременно выходит из зацепления с кольцом, сидящее на ведомой полумуфте разрезное кольцо, которое после поворота на небольшой угол упрется в шпонку. В этом положении торцы зубьев кольца установятся против торцов зубьев кольца и удержат ведомую полумуфту от включения.
На протяжении всего поворота на полуось забегающего колеса не будет передаваться крутящего момента.
При выходе из поворота и незначительном проворачивании в обратную сторону полумуфта силой трения увлекает за собой кольцо, его зубья сходят с зубьев кольца, и полумуфта под действием сжатой пружины входит в зацепление с ведущей муфтой.
Работа дифференциала на поворотах при движении трактора назад не отличается от работы на поворотах при движении вперед.
Конечная передача представляет собой планетарный редуктор. Венечная шестерня посажена на шлицы трубы, запрессованной в кожух полуоси. Солнечная шестерня плавающего типа закреплена стопорными кольцами на шлицах полуоси. При передаче крутящего момента вместе с полуосью вращается солнечная шестерня, заставляя сателлиты перекатываться по неподвижной венечной шестерне. В результате водило, на котором установлены сателлиты, передает крутящий момент на ведущее колесо.
Для предотвращения перетечек масла между полостями конечных и главной передач установлены самоподжимные уплотнения.
Ведущий мост К-700 и К-701 конечная передача и тормоза: схема
В данной статье мы рассмотри устройство ведущего моста тракторов К-700 и К-701. Так ка к их принцип и схема полностью идентичная. Помимо этого, покажем устройство конечной передачи и тормозов.

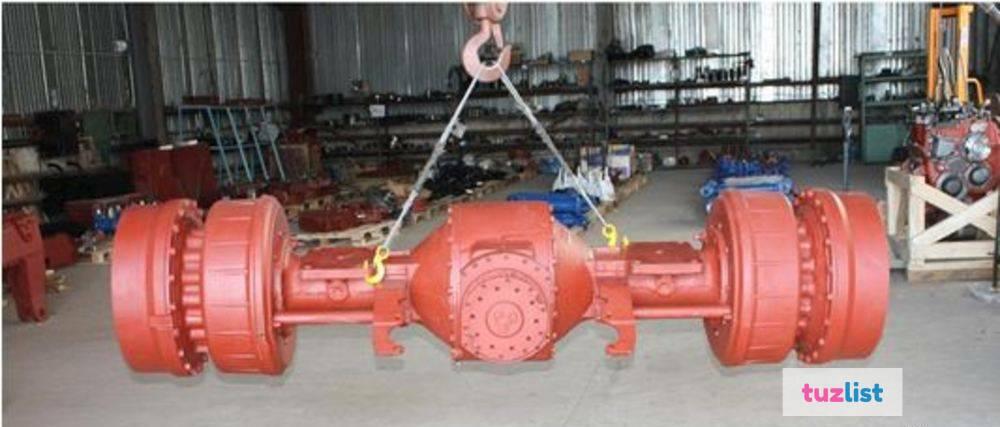

Ведущие мост трактора К-701 и К-700
Передний и задний ведущие мосты, жестко закрепленные на полурамах трактора, взаимозаменяемы. Основной — передний мост, который включен и работает постоянно, и на него приходится 65% общего веса трактора. Но при работе трактора с тяговой нагрузкой давление на передние и задние колеса выравнивается. При небольших тяговых нагрузках, например, на транспорте по сухой плотной дороге, целесообразно работать с выключенным задним мостом, а при большом сопротивлении прицепных машин или тележек и в условиях бездорожья следует его включить.
Схема ведущего моста К-700 и К-701
Приведем схему ведущего моста и дадим её описание.
1 — сальниковое уплотнение; 2-фланец карданной передачи; 3 — корпус; 4 — регулировочные прокладки; 5 и 6 —двухрядные конические роликоподшипники; 7 и 18 — стаканы подшипника; 8 — кожух; 9 — регулировочные гайки; 10 — вставка; 11 — ведомая шестерня; 12 — ступица, шестерни; 13 — ведущая муфта; 14 — чаша; 15 —шарикоподшипник: 16 — цилиндрический роликоподшипник, 17 — корпус; 19 — вал-шестерня.
Ведущий мост состоит из конической пары шестерен с дифференциалом, расположенных в средней части, и двух редукторов с колесными тормозами, размещенных по бортам. Средняя часть собрана из двух кожухов 8, корпуса 17 и вставки 10, скрепленных болтами.
Ведущая коническая шестерня с валом 19 установлена на двух роликоподшипниках: цилиндрическом 16 и двухрядном коническом 5. Ведомая шестерня 11 прикреплена штифтами и болтами к корпусу дифференциала, который опирается на шариковый 15 и роликовый 6 подшипники.
Последний (одинаковый с подшипником 5 вала 19) установлен в стакане 7, закрепленном во вставке 10. Для правильного зацепления конических шестерен их перемещают: ведущую — подбором прокладок 4, расположенных под фланцем стакана 18, а ведомую — сдвигом стакана 7 во вставке с помощью гаек 9.
Конечная передача трактора К-700 и К-701
Приведем схему конечной передачи, ниже дадим её полное описание.
1 — вал; 2 — шарикоподшипники; 3 — труба; 4 — коронная шестерня; 5 — солнечная шестерня: 6 — ось сателлита; 7 и 11 — роликовые цилиндрические подшипники; 8 -водило; 9 — сателлит; 10 — ступица; 12 — тормозной барабан; 14 — самоподжимные сальники; А и Б- заливное и сливное отверстие
Планетарный редуктор трактора К-701 снижает частоту вращения, 1 увеличивая крутящий момент в 6 раз. Коронная шестерня 4 изготовлена заодно со ступицей, надетой на шлицы трубы 3 ведущего моста.
Водило 8 вместе со ступицей 10 и тормозным барабаном 12 % опирается на цилиндрический роликовый 11 и два шариковых 2 1 подшипника.
Масло заливают в полость редуктора через отверстие А, а сливают через отверстие Б, когда эти отверстия расположены на одной; вертикальной линии. Два самоподжимных сальника 13 препятствуют вытеканию масла из полости редуктора.
Тормоза К-700 и К-701
Ниже приведем схему тормозов тракторов моделей К-700 и К-701.
а — колесный колодочный; б — стояночный ленточный; 1 и 10 — колодки; 2 — накладка; 3 — барабан; 4 — кронштейн; 5 — тормозная пневматическая камера; 6 — рычаг; 7 — кулак; 8 —сухарь; 9 — пружина; 11 — оси тормозных колодок; 12 — нижний козырек; 13 — верхний козырек; 14 — тормозная лента; 15 — возвратная пружина; 16 — трос; 17 — регулировочная гайка; 18 — оттяжная пружина; 19 — винт-упор.
Колодки 1 (а) колесного тормоза закреплены на эксцентриковых осях 11 и разжимаются кулаком 7. Кулак поворачивается рычагом 6, соединенным со штоком пневматической камеры 5.
Ручной стояночный тормоз расположен между карданным валом и передним ведущим мостом. Тормозной барабан 3 (6) прикреплен к фланцу ведущей конической шестерни главной передачи.
Тормозная лента 14 с фрикционными накладками затягивается на барабане при повороте рычага 6 тросом 16; в исходное положение рычаг возвращается пружиной 15, а лента — пружинами 18.
