Передний ведущий мост трактора МТЗ-82

Передний ведущий мост трактора МТЗ-82

Передний ведущий мост передает крутящий момент от привода силовой передачи к передним ведущим и управляемым колесам, а также служит опорой передней части трактора.

Конструкция переднего ведущего моста трактора портальноуниверсального типа. При таком мосте на тракторе с ведущими колесами полностью сохраняются все параметры универсальности базовой модели: дорожный и агротехнический просвет, пределы регулировки колеи, радиусы поворота и др.

Передний мост состоит из главной передачи, дифференциала и колесных редукторов.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Корпус и крышка моста, соединенные по фланцам болтами, образуют разрезную балку, на которую опирается передняя часть остова трактора. В корпусе моста размещены главная передача и дифференциал. В рукавах корпуса и крышки подвижно установлены кожухи полуосей колесных редукторов. При помощи винтовых механизмов кожухи полуосей вместе с колесами могут перемещаться относительно корпуса моста при изменении колеи трактора. Фиксируется положение кожуха полуосей с помощью клиньев.

Передний ведущий мост устанавливается в проем переднего бруса полурамы на то же место, где монтируется передний неведущий мост трактора МТЗ-80. Корпус переднего моста соединен с брусом шарнирно двумя полыми осями, что позволяет переднему мосту качаться относительно полурамы в поперечной плоскости (угол 8—93). Угол качания ограничивается упором выступов на корпусе и крышке моста в приливы переднего бруса.

Передние ведущие мосты тракторов МТЗ-82 и МТЗ-52 взаимозаменяемы.

Главная передача представляет собой пару конических шестерен со спиральным зубом. Передаточное число главной передачи—2,18 (24 : 1).

Ведущая шестерня, выполненная как одно целое с шлицевым валом, консольно монтируется в стакане на двух подшипниках. Передний подшипник напрессован на вал, задний подшипник может перемещаться по валу при регулировке.

На шлицевом конце ведущей шестерни установлен фланец для подсоединения карданного вала. Фланец закреплен гайкой, служащей одновременно для затяжки подшипников.

Стакан с ведущей шестерней и подшипниками размещается в расточке корпуса моста и крепится к его фланцу, болтами. Стакан в расточке корпуса уплотняется резиновым кольцом, а вал ведущей шестерни — самоподжимным сальником, запрессованным вместе с обоймой в расточку стакана. Для предотвращения подпора масла перед сальником установлено маслоотражательное кольцо с винтовыми канавками, нарезанными по его наружному диаметру.

Рис. 1 Передний ведущий мост:
1 — механизм регулировки колеи; 2 — крышка моста; 3 — корпус сальника; 4 — прокладки регулировочные; 5 — стакан; 6, и 21— подшипник; 7 — обойма сальника; 8 — соединительный фланец; 10, — гайки; 11 —маслоотгонное кольцо; 12 — регулировочные шайбы; 13 — ведущая шестерня; 14 — ведомая шестерня; 15 — корпуса дифференциала; 16 — ось сателлитов; 17—чашка нажимная; 18 — сапун; 19 — диск ведомый; 20 — диск ведущий; 22 — корпус моста; 23 — болт дифференциала; 24 — сателлит; 25 — заглушка; 27 — прокладки регулировочные; 28 — полуосевая шестерня; 29 — прокладки регулировочные; 30 — клин; 32 — стопорная планка; 33 — передний брус; 34 — ось качания; 35 — втулка бруса.

Ведомая шестерня закреплена на центрирующем пояске и шлицах корпуса дифференциала и от осевых перемещений удерживается гайкой. Вместе с дифференциалом ведомая шестерня вращается на двух конических роликовых подшипниках, один из которых расположен в корпусе, а другой — в крышке моста.

Самоблокирующийся дифференциал повышенного трения состоит из двух корпусов, в которых размещено четыре сателлита на двух осях, две полуосевые шестерни и две нажимные чашки, а также пакеты фрикционных дисков.

Корпуса дифференциала скреплены болтами и гайками, зафиксированными попарно отгибными шайбами. Полуосевые шестерни своими торцевыми поверхностями опираются на торцы нажимных чашек. На концах осей, расположенных крестообразно, установлено по два сателлита, находящихся в постоянном зацеплении с полуосевыми шестернями, как и в обычном дифференциале. Опорные поверхности сателлитов и нажимных чашек выполнены сферическими, что улучшает центрирование сателлитов и их зацепление с полуосевыми шестернями. Нажимные чашки центрируются по наружному диаметру в расточках корпусов дифференциала. Полуосевые шестерни имеют удлиненные ступицы и внутренними шлицами соединены с полуосями колесных редукторов. Для предотвращения подтекания смазки в ступицы полуосевых шестерен запрессованы сферические заглушки с уплотнительными прокладками.

В пакет фрикционных дисков входят три ведомых и три ведущих диска. Ведущие диски наружным зубчатым венцом соединены с внутренними зубьями корпусов дифференциала; ведомые диски и нажимные чашки внутренними шлицами соединены с полуосевыми шестернями. Две сопряженные поверхности дисков — ведущего и ведомого — образуют пару трения. Каждая сторона дифференциала имеет по три пары трения.

Особенность дифференциала заключается также и в том, что крестовина заменена двумя отдельными плавающими осями, на концах которых сделаны скосы. Соответственно форме концов осей сателлитов выполняются гнезда-пазы в корпусах дифференциала.

При равном сопротивлении движению колес сателлиты неподвижны относительно крестовины, состоящей из осей, и частота вращения обоих колес одинакова. При возрастании сопротивления движения одного из колес сателлиты начинают вращаться на осях. При этом концевые скосы осей сдвигаются в пазах корпусов дифференциала и усилие, передаваемое цилиндрическими поверхностями сателлитов через чашку на фрикционные диски, будет увеличиваться для отстающей полуоси и уменьшаться для обгоняющей.

Когда дифференциал заблокирован, подводимый к нему крутящий момент передается на полуосевые шестерни не только за счет сил трения фрикционных дисков, но и через зубья сателлитов. При этом моменты, передаваемые зубьям сателлитов на левую и правую стороны, как и в случае простого дифференциала, одинаковы по величине, а моменты, передаваемые за счет сил трения на полуосевые шестерни, могут отличаться в зависимости от условий сцепления колес с грунтом.

Исправный дифференциал с тремя парами трения имеет коэффициент блокировки в пределах 2—3. Этот коэффициент определяется как максимальное отношение крутящих моментов или тяговых усилий на левом и правом колесах, когда они находятся в различных условиях по сцеплению и одно из колес при этом остановилось, а второе — буксует, вращаясь с удвоенной частотой. Таким образом, дифференциал переднего моста позволяет колесу, находящемуся в лучших условиях по сцеплению, обеспечивать тяговое усилие в 2—3 раза большее по сравнению с колесом, которое в это же время находится в худших условиях. Этого вполне достаточно, чтобы использовать эффект блокировки на основных видах полевых работ для повышения тягово-сцепных качеств, проходимости и производительности трактора.

Рис. 2. Схема перемещений осей сателлитов дифференциала:
а — дифференциал разблокирован; б — дифференциал заблокирован: 1 — коробка дифференциала правая; 2 — ось сателлитов; 3 — нажимная чашка; 4 — коробка дифференциала левая; 5 — сателлит

Техническое обслуживание главной передачи и дифференциала заключается в поддержании определенного уровня масла в корпусе переднего моста и регулярной его замене, периодической проверке осевых зазоров в подшипниках ведущей шестерни и дифференциала, проверке и подтяжке ослабевших креплений и устранении выявленных неисправностей.

Регулировка подшипников ведущей шестерни. При работе главной передачи под нагрузкой в зубьях шестерен возникают значительные осевые силы, под действием которых шестерни смещаются относительно друг друга в пределах имеющихся в подшипниках зазоров и упругих деформаций. Это увеличивает зазор и нарушает контакт зубьев зацепления. Поэтому роликовые конические подшипники главной передачи устанавливают таким образом, чтобы осевой зазор в них совершенно отсутствовал. Допускается даже установка подшипников с небольшим предварительным натягом.

Предварительный натяг устраняет начальный зазор и вызывает упругие деформации в подшипниках заранее, до приложения нагрузки. Поэтому осевое смещение шестерен при работе произойдет лишь тогда, когда осевая сила в зубьях больше силы предварительного натяга. Следовательно, в результате предварительного набора осевые перемещения шестерен снижаются до минимума, а увеличение зазоров в зубьях, возникающее при износе подшипников, проявляется значительно позднее. Правильно отрегулированный натяг подшипников остается длительное время неизменным и в эксплуатации не требует регулировки до износа подшипников.

Нарушение регулировки подшипников ведущей шестерни вызывается ослаблением затяжки гайки соединительного фланца кардана. При недостаточно затянутой гайке возможно проворачивание и износы торца внутренней обоймы подшипника и проворачивание регулировочных шайб, что увеличивает зазоры в подшипниках. Кроме опасной для зацепления осевой «игры» ведущей шестерни, ослабление затяжки гайки вызывает повышенное биение соединительного фланца кардана и как следствие подтекание смазки через сальник ведущей шестерни и вибрацию карданного вала.

Осевой зазор в подшипниках ведущей шестерни проверяют покачиванием от руки соединительного фланца кардана. Если фланец покачивается на шлицах, то гайку надо обязательно подтянуть до конца. Нельзя даже незначительно ее отворачивать для того, чтобы добиться совпадения отверстия под шплинт в валу с прорезью гайки. После затяжки гайки нужно вновь проверить осевое перемещение ведущей шестерни — его не должно быть.

Если осевое перемещение ведущей шестерни ощущается при затянутой до отказа гайке, необходимо отрегулировать подшипники — уменьшить осевой зазор. Осевое перемещение ведущей шестерни замеряют с помощью индикатора, установленного на стакане 5. Если например, перемещение составляет 0,25 мм, то толщину регулировочных шайб нужно уменьшить на 0,25—30 мм.

Порядок регулировки следующий:
— слить масло из корпуса переднего моста и отъединить передний конец карданного вала от соединительного фланца;
— расшплинтовать и отвернуть гайку, снять соединительный фланец кардана;
— отвернуть болты крепления стакана и выпрессовать его из расточки корпуса моста с помощью демонтажных болтов;
— с помощью выколотки и молотка легкими ударами по хвостовику ведущей шестерни выбить ее из стакана;
— прошлифовать одну или обе шайбы на требуемую величину и установить шайбу и ведущую шестерню на прежнее место;
— затянуть гайку.

При затяжке проворачивать шестерню, чтобы ролики подшипников заняли правильное положение.

После регулировки необходимо проследить за нагревом подшипников на транспортных передачах. Небольшой нагрев допускается, но при повышении температуры до 60 °С (рука не выдерживает длительного прикосновения) натяг в подшипниках следует уменьшить.

Регулировка подшипников дифференциала. Проверять осевой зазор в подшипниках дифференциала следует после 3000 ч работы при очередном техническом обслуживании. Проверка проводится перемещением дифференциала с помощью монтажной лопатки или рукой. Перед проверкой следует подтянуть болты фланцев корпуса и крышки переднего моста. Если перемещение дифференциала ощутимо от руки, то подшипники надо регулировать. Например, осевой зазор составляет 0,25 мм, тогда толщину пакета прокладок между фланцами корпуса и крышки моста надо уменьшить, изъяв прокладку толщиной 0,2 мм. Если осевое перемещение равно 0,3—0,4 мм, следует убрать по две прокладки толщиной 0,2 мм. Предварительный натяг в подшипниках дифференциала не должен превышать 0,1 мм.

После регулировки нужно проследить за нагреванием корпусов на транспортных передачах (температура более 60°С свидетельствует о перетяжке подшипников).

Регулировка зацепления главной передачи. Зацепление шестерен главной передачи при эксплуатации регулировать даже при весьма ощутимых износах зубьев пе рекомендуется, так как их износ практически не нарушает нормальной работы передачи. Объясняется это тем, что удовлетворительный контакт зубьев получается только в одном взаимном положении ведущей и ведомой шестерен, когда образующая начальных конусов является общей для обеих шестерен.

Попытка уменьшить боковой зазор в изношенных передачах может привести к поломкам из-за нарушения контакта п зубьях. Однако если повышенный боковой зазор (1,2—1,5 мм) обнаружен в новой передаче, то это свидетельствует о ее неправильной сборке и зазор следует отрегулировать до нормальных пределов. Регулировка зацепления необходима также в случаях замены подшипников, корпуса моста, корпусов дифференциала, стакана ведущей шестерни.

Положение ведомой шестерни регулируется прокладками, которые ставят между торцами шестерни и корпуса дифференциала. Регулировку проводят в соответствии с инструкцией.

Положение ведущей шестерни и боковой зазор в зацеплении регулируют прокладками, устанавливаемыми между фланцами стакана ведущей шестерни и корпуса моста.

Боковой зазор в зубьях зависит от осевого зазора подшипников ведущей шестерни и дифференциала, поэтому проверкой зацепления следует убедиться в отсутствии зазоров в подшипниках.

После регулировки бокового зазора проверяют пятно контакта зубьев. При правильном контакте в работе под нагрузкой участвует вся длина зуба. Несколько зубьев ведомой шестерни покрывают тонким слоем густоразведенной краски (сурик) и после установки стакана с ведущей шестерней в расточку корпуса моста проворачивают ведущую шестерню несколько раз в обе стороны. Затем выпрессовывают стакан с ведущей шестерней из корпуса моста. При правильном контакте пятно должно занимать не менее 50% длины зуба, иметь ширину не менее 50% рабочей высоты зуба и располагаться ближе к узкому концу зуба (к вершине делительного конуса).

При неправильном контакте необходимо изменить положение ведущей или ведомой шестерни: если контакт на вершине зуба, то ведущую шестерню следует приблизить к ведомой, уменьшив толщину прокладок; при контакте у основания зуба ведущую шестерню надо отодвинуть от ведомой, увеличив толщину прокладок; если пятно расположено ближе к узкому концу зуба, отодвинуть ведомую шестерню от ведущей, уменьшив количество прокладок между торцами коробки дифференциала и ведомой шестерни; при расположении пятна контакта на широком конце зуба ведомую шестерню приблизить к ведущей, увеличив количество прокладок.

Колесный редуктор служит для увеличения крутящего момента, передаваемого от главной передачи к колесам, и для осуществления поворота передних направляющих и ведущих колес. Редуктор состоит из двух пар конических шестерен — верхней и нижней. Передаточное число верхней пары 1,27 (14:11), нижней— 4,83 (58:14). Общее передаточное число редуктора 6,15. Верхнюю пару образуют зубчатые венцы полуоси и вертикального вала, выполненные как одно целое со шлицевыми хвостовиками. Полуось шлицевым концом соединена с полуосевой шестерней дифференциала, а вертикальный вал ведущей шестерней нижней пары. Ведущая шестерня входит в зацепление с ведомой шестерней, которая установлена на шлицевой части фланца, выполняющего роль ступицы переднего колеса.

Корпуса верхних конических пар (кожухи полуосей) могут перемещаться в рукавах переднего моста с помощью винтов, входящих в зацепление с рейкой, нарезанной на выдвигающейся части корпусов. Это позволяет бесступенчато регулировать колею передних колес. От проворачивания и осевых перемещений в рукавах переднего моста корпуса стопорятся клиньями.

Полуось установлена в расточке корпуса на двух конических роликовых подшипниках, вертикальный вал — на таких же подшипниках в расточке шкворневой трубы. Между наружными обоймами подшипников помещено распорное кольцо. От осевых перемещений подшипник с полуосью удерживается стопорным болтом, ввернутым в корпус, а подшипник вертикального вала — стопорным разрезным кольцом.

Рис. 3. Пятно контакта зубьев конических шестерен главной передачи:
а — правильное пятно контакта; б — контакт на вершине зуба; в — контакт у основания зуба; г — контакт на узком конце зуба; д — контакт на широком конце зуба.

Рис. 4. Колесный редуктор:
1 — стакан подшипников; 2 — крышка редуктора; 3 — ведомая шестерня; 4 — стакан уплотнения; 5, — стопорные кольца; 6, 34 — регулировочные прокладки; 7 — стопорное кольцо подшипника; 8 — вертикальный вал; 9 — крышка; 10, 11 — подшипники; 11 — распорное кольцо; 12 — гайка подшипника; 13 — сальник; 14 — корпус верхней конической пары; 15 — полуось; 16 — обойма сальника; 17 — уплотнительное кольцо; 18 — гильза шкворня; 19 — труба шкворня; 20 — штифт; 21 — шайба; 22 — пружина подвески; 23 — корпус редуктора; 24 — ведущая шестерня; 26 — крышка подшипника; 27 — шайба опорная; 28 — болт; 29 — регулировочные кольца; 32 — фланец диска; 33 — корпус сальника.

При повороте трактора рычаги, прикрепленные к корпусам редукторов, поворачивают нижнюю часть редукторов вместе с колесами вокруг шкворневой трубы. Шкворневая труба представляет собой собственно трубу, на верхнюю часть которой напрессован и приварен стакан. Верхняя часть стакана запрессована в расточку корпуса и крепится к его фланцу болтами. Уплотняется стакан резиновым кольцом.

Шкворневая часть трубы сопрягается с гильзой, запрессованной в корпус редуктора. Внутри шкворневой трубы расположена витая цилиндрическая пружина подвески. Нижний торец пружины опирается на подшипник, установленный в корпусе редуктора, верхний — в обойму сальника вертикального вала. При изменении нагрузки пружина подвески сжимается-разжимается и шкворневая труба перемещается вместе с вертикальным валом и подрессоренной частью переднего моста относительно гильзы и ведущей шестерни. Перемещение вниз ограничивается. упором торца шкворневой трубы в корпус редуктора, вверх шкворневая труба может перемещаться до упора бурта стакана уплотнения в стопорные кольца, закрепленные на гильзе.

Ведущая шестерня нижней конической пары смонтирована в расточке корпуса редуктора на двух шариковых подшипниках и фиксируется снизу крышкой. Ведомая шестерня установлена на шлицевой части фланца — ступицы переднего колеса. Фланец вращается в коническом и цилиндрическом роликовых подшипниках. Наружные обоймы конических подшипников запрессованы в монтажный стакан, установленный в крышке редуктора, а наружная обойма подшипника — в расточку корпуса редуктора. Между внутренними обоймами конических подшипников установлено два регулировочных кольца.

Техническое обслуживание колесного редуктора заключается в поддержании определенного уровня масла и периодической смене его, проверке и подтяжке крепежных соединений, устранении выявленных неисправностей. Зубчатые зацепления верхних и нижних конических пар и роликовые конические подшипники колесных редукторов при эксплуатации регулировать не требуется.

Необходимость в регулировках возникает лишь при ремонтах или замене деталей.

Уровень смазки в верхней конической паре должен находиться у кромки контрольного отверстия, которое одновременно является и заливным. Нижняя часть колесного редуктора заполняется маслом также вровень с нижней кромкой заливного отверстия. Из корпуса редуктора масло сливается через отверстие в нижней крышке. Смазку из масляной ванны верхней конической пары удаляют шприцем. Сначала шприц вставляют в заливное отверстие и отсасывают часть масла. После этого снимают верхнюю крышку, вставляют шприц в сверление вертикального вала и полностью удаляют смазку из верхней конической пары.

Если при проверке обнаружено значительное снижение уровня масла в верхней конической паре, нужно обязательно установить причины утечки и без промедления их устранить. Дело в том, что подтекания смазки из верхней конической пары по сальникам полуоси и вертикального вала снаружи не видны, поэтому масло может вытечь незамеченным.

Регулировка подшипников верхней конической пары. Осевой зазор в подшипниках вертикального вала и полуоси регулируют затяжкой гайки. Сначала гайку затягивают до тугого вращения наружных обойм подшипников, при этом проворачивают их наружные обоймы, чтобы ролики заняли правильное положение. Затем гайку отворачивают настолько, чтобы наружные обоймы подшипников могли свободно проворачиваться и осевой зазор не превышал 0,1 мм. После регулировки гайку стопорят кернением.

При затяжке гайки следует обратить внимание на то, чтобы распорное кольцо не выступало за габариты наружных обойм подшипников и не препятствовало последующей запрессовке валов.

Регулировка зацепления верхней конической пары. Боковой зазор в зацеплении зубчатых венцов вертикального вала и полуоси должен находиться в пределах 0,1—0,45 мм. Он регулируется перемещением вертикального вала с помощью разрезных прокладок 6, установленных между фланцами стакана шкворневой трубы и корпуса верхней конической пары. Положение полуоси не регулируется.

Рис. 5. Удаление масла из верхней конической пары колесного редуктора.

Проверку зацепления проводят в следующем порядке: удаляют смазку из корпуса верхней пары шестерни, закрепляют на фланце корпуса индикатор и, проворачивая фланец кардана ведущей шестерни главной передачи, замеряют индикатором перемещение зуба полуоси при застопоренном вертикальном вале. Если нет индикатора, боковой зазор можно определить с помощью свинцовой пластины, вставленной между зубьев.

После регулировки бокового зазора проверяют пятно контакта в зубьях.

Регулировка подшипников колес. Осевой зазор в конических роликовых подшипниках и ведомой шестерни нижней конической пары регулируется кольцами, установленными между внутренними обоймами подшипников. Кольца подбирают по толщине такими, чтобы после затяжки подшипников осевой зазор не превышал 0,2 мм и подшипники могли свободно проворачиваться.

При правильной первоначальной регулировке и нормальной эксплуатации трактора осевой зазор в подшипниках в пределах 0,2—0,4 мм появляется после 5000—6000 ч работы. Поэтому, как правило, подшипники требуется регулировать лишь при ремонте трактора. Однако, если обнаружен повышенный осевой зазор, его следует устранить. Для этого надо снять колесо, слить смазку из редуктора, отъединить от корпуса крышку редуктора вместе с ведомой шестерней и подшипниковым узлом. Подтянуть до отказа болты. Если болты поддаются подтяжке, это значит, что причина повышенного зазора в недостаточной затяжке болтов. Подтянув болты, повторно проверяют осевой зазор в подшипниках. Если он находится в допустимых пределах, узел устанавливают на прежнее место, предварительно зафиксировав болты отгибной пластиной. Если же после проверки и затяжки болтов осевой .зазор подшипников превышает 0,2 мм, уменьшают общую толщину регулировочных колец подшлифовкой торца одного из них.

Регулировка зацепления шестерен нижней конической пары осуществляется перемещением ведомой шестерни с помощью разрезных регулировочных прокладок, расположенных между фланцами стакана подшипников и крышкой редуктора. Положение ведущей шестерни не регулируется. Боковой зазор в зубьях новой пары шестерен устанавливается в пределах 0,25— 0,64 мм. Это соответствует угловому перемещению фланца на радиусе (87,5 мм) расположения болтов крепления диска колеса соответственно 0,16—0,40 мм. При замере бокового зазора ведущую шестерню стопорят от проворачивания.

Передний ведущий мост тракторов МТЗ-82, МТЗ-82Л

Передний ведущий мост предназначен для передачи крутящего момента к управляемым передним колесам трактора.

Передний мост состоит из главной передачи, дифференциала и колесных редукторов. Главная передача представляет собой пару конических шестерен со спиральным зубом.

Передний ведущий мост

1. крышка редуктора
2. фланец диска колеса
3. регулировочные кольца
4. упорные роликоподшипники
5. защитный кожух
6. стакан подшипников
7. прокладки регулировочные
8. диск колеса
9. шина
10. прокладки регулировочные
11. крышка
12. полуось
13. шкворневая труба
14. упорные роликоподшипники
15. гайка
16. манжета
17. крышка
18. червяк
19. корпус верхней конической пары
20. крышка переднего моста
21. полуосевая шестерня
22. прокладки регулировочные
23. манжеты
24. гайка
25. ведомая шестерня
26. регулировочные прокладки
27. корпус и крышка дифференциала
28. фрикционные диски
29. ось сателлитов
30. сателлит
31. корпус и крышка дифференциала
32. упорный роликоподшипник
33. сапун
34. корпус переднего моста
35. чашка
36. фрикционные диски
37. шестерня ведущая
38. прокладки регулировочные
39. стакан ведущей шестерни
40. упорные роликоподшипники
41. фланец карданного вала
42. гайка
43. клин
44. корпус уплотнения
45. манжеты
46. вертикальный вал
47. гильза шкворня
48. штифт
49. пружина
50. радиальный роликоподшипник
51. упорный шарикоподшипник
52. ведомая шестерня
53. корпус колесного редуктора
54. ведущая шестерня
55. пробка сливная редуктора
56. сливная пробка корпуса переднего моста
57. контрольно-заливная пробка корпуса переднего моста
58. ось качания
59. стопорная планка

Ведущая шестерня 37 установлена в стакане 39 на двух роликовых конических подшипниках 40.

Ведомая шестерня 25 посажена на шлицы и центрирующий поясок корпуса дифференциала 27 и от осевых перемещений фиксируется гайкой 24.

Дифференциал самоблокирующийся, повышенного трения. В корпусе 27 и крышке 31 дифференциала, соединенных болтами, размещены две пары сателлитов 30 на плавающих осях 29; полуосевые шестерни 21, нажимные чашки 35 и фрикционные диски — ведущие 28 и ведомые 36.

Самоблокирующийся дифференциал автоматически соединяет обе полуоси в одно целое и исключает раздельное буксование колес, увеличивая силу тяги переднего моста. Блокировка осуществляется при включении переднего моста в работу. При этом оси сателлитов 29 под нагрузкой проворачиваются по пазам-скосам в корпусе 27 и крышке дифференциала 31 соответственно на величину зазоров между фрикционными дисками. От осей 29 усилие передается на сателлиты 30, которые буртами передают его чашкам 35, а те в свою очередь сжимают фрикционные диски 28 и 36 до упора в стенки корпуса 27 и крышки дифференциала 31. Ведущие диски 28, имеющие наружные зубья, соединены с зубьями корпуса и крышки дифференциала, а ведомые 36 (внутренними зубьями) — с полуосевыми шестернями 21. Сила трения дисков объединяет в одно целое полуосевые шестерни 21 и корпус с крышкой дифференциала, осуществляя таким образом блокировку дифференциала.

При повороте трактора, когда передний мост включен и внешние силы превышают силы трения в фрикционных дисках 28 и 36, последние буду пробуксовывать.

Устанавливается дифференциал на двух роликовых конических подшипниках 32 в корпусе 34 и крышке 20 переднего моста.

Корпус 34 переднего моста снабжен сапуном 33, поддерживающим нормальное давление в полостях главной передачи и дифференциала.

Корпус переднего моста соединен с брусом двумя полыми осями 58, на которых мост вместе с колесами может качаться в поперечной плоскости, отклоняясь на угол, ограниченный упором ребер крышки и корпуса моста в брус трактора. От проворачивания и осевых перемещений оси стопорятся планками 59.

В рукавах корпуса 34 и крышки 20 переднего моста установлены редукторы конечных передач, состоящие из двух пар конических шестерен — верхней и нижней, служащих одновременно шарнирами равных угловых скоростей.

Зубчатые венцы полуоси 12 и вертикального вала 46, выполненные заодно со шлицевыми хвостовиками, образуют верхнюю коническую пару.

Полуось и вертикальный вал своими шлицевыми хвостовиками соединяются с полуосевой шестерней 21 дифференциала и ведущей шестерней нижней пары. Полуось монтируется на двух роликовых конических подшипниках 14, в корпусе верхней конической пары 19, вертикальный вал — в расточке трубы шкворня 13 и опирается на подшипники 14. Фланец трубы шкворня 13 своей посадочной частью входит в расточку корпуса верхней конической пары 19 и вместе с корпусом уплотнения 44 крепится к нему болтами.

Полость верхней конической пары уплотнена манжетами 16, 45 и паронитовой прокладкой по уплотняющей поверхности крышки 11.

Корпусы верхних конических пар 19 установлены в расточках корпуса 34 и крышки 20 переднего моста подвижно, что дает возможность изменять колею; от перемещений корпусы 19 стопорятся двумя клиньями 43.

Труба шкворня 13, опираясь на витую цилиндрическую пружину подвески 49, входит в гильзу шкворня 47, запрессованную в корпус редуктора 53 и застопоренную в нем штифтом 48.

Нижний конец пружины опирается на упорный подшипник 51, установленный в корпусе редуктора 53, что обеспечивает подрессоривание переднего моста. Ход подвески при движении трубы шкворня 13 вниз ограничен корпусом 53, при движении трубы шкворня вместе с корпусом уплотнения 44 вверх — опорными буртами на корпусе уплотнения и на гильзе 47. Шкворневое соединение уплотняется двумя кольцами, а также поропластовой набивкой.

Нижняя коническая пара состоит из ведущей шестерни 54 (устанавливается на двух шариковых подшипниках в корпусе редуктора 53, закрываемого крышкой) и ведомой шестерни 52, установленной на шлицах фланца диска 2, к которому болтами и гайками крепится диск колеса 8.

Фланец диска 2 вращается на роликовом подшипнике 50, установленном в расточке корпуса редуктора 53 и двух конических роликовых подшипниках 4, запрессованных в стакан 6, который в свою очередь установлен в расточку крышки 1.

Подшипники и шестерня 52 стопорятся от осевого перемещения шайбой и двумя болтами, контрящимися отгибной пластиной.

Уплотнение нижней конической пары осуществляется манжетой, резиновым кольцом в стакане 6 и паронитовыми прокладками по уплотняющим плоскостям корпуса 53 и крышек.

К корпусу редуктора прикреплены кронштейны крыльев передних колес и поворотный рычаг, к которому крепятся тяги рулевой трапеции.

Передача крутящего момента от полуосевой шестерни дифференциала 21 к фланцу диска 2 с прикрепленным к нему колесом осуществляется посредством шестерен верхней и нижней конических пар.

При повороте трактора усилие от рулевой трапеции через рулевые тяги и поворотные рычаги передается на корпусы редукторов, которые вместе с колесами проворачиваются относительно труб шкворней 13, при этом происходит обкат шестерен верхней и нижней конических пар.

Передний ведущий мост МТЗ; рычаг рулевой, гидробак для установки насоса дозатора, переоборудование под насос дозатор, дифференциал, корпус редуктора пвм, крышка картера переднего моста.

Запчасти → Запчасти к тракторам → Запчасти к тракторам МТЗ → Передний ведущий мост

Передний ведущий мост МТЗ-82

______________________________________________________________________________________________

Передний ведущий мост МТЗ-82 представляет собой объединенные в один
общий узел механизмы, при помощи которых передается крутящий момент от
карданной передачи к передним колесам, обеспечиваются поворот и
стабилизация управляемых колес, передаются толкающие усилия от передних
ведущих колес остову.

Передний ведущий мост состоит из балки, главной передачи, дифференциала
и колесных редукторов.

Конструкция переднего ведущего моста такая же, как и
неведущего, портального типа (балка такого моста расположена выше оси
колес).

Это обеспечивает высокий (650 мм) агротехнический просвет,
необходимый для междурядной обработки высокостебельных пропашных
культур.

Кожухи полуосей колесных редукторов соединены с рукавами переднего моста
телескопически и могут вместе с колесами бесступенчато
перемещаться относительно рукавов моста при изменении колеи трактора.

Роль шарниров равных угловых скоростей, передающих крутящий момент от
полуосей к управляемым колесам, выполняют конические шестерни
колесных редукторов, благодаря этому углы поворота колес шарнирами не
ограничиваются.

При таком ПВМ на тракторе МТЗ-82 полностью сохраняются все параметры
универсальности базовой модели: агротехнический просвет, пределы
регулировки колеи, радиусы поворота, места навески агрегатируемых машин.

Передний ведущий мост устанавливается в проем переднего бруса
полурамы на то же место, где монтируется передний неведущий мост.

Корпус 14 (рис. 7) переднего моста соединен с брусом шарнирно двумя
полыми осями 33, что позволяет переднему мосту качаться относительно
полурамы в поперечной плоскости (угол 8…9°). Угол качания
ограничивается упором выступов на корпусе и крышке моста.

Рис.7. ПВМ МТЗ-82

1 — механизм регулировки колеи; 2 — крышка моста; 3 — корпус манжеты; 4,
20 и 21 — регулировочные прокладки; 5, 23 и 25- подшипники; 6 и 28 —
гайки; 7 —
ведомая шестерня; 8 — ведущий диск; 9 -нажимная чашка; 10 и 11 — корпуса
дифференциала; 12 — ведомый диск; 13 — сапун; 14 — корпус моста; 15 —

полуосевая шестерня; 16 — заглушка полуосевой шестерни; 17 — болт
дифференциала; 18 — ось сателлитов; 19 — сателлит; 22 — стакан ведущей
шестерни; 24 — ведущая шестерня; 26 — регулировочные шайбы; 27 —
соединительный фланец; 29 — клин; 30 — брус полурамы; 31 — втулка бруса;
32 —
стопорная планка; 33 — ось качания.

Корпус 14 и крышка 2 моста соединены по фланцам болтами, внутри корпусов
размещены главная передача и дифференциал.

Кожухи полуосей
колесных редукторов фиксируются в рукавах переднего моста каждый двумя
клиньями 29. Перемещение колесных редукторов относительно корпуса
и крышки моста осуществляется при помощи винтовых механизмов 1.

Главная передача редуктора ПВМ МТЗ-82 представляет собой пару конических
шестерен и предназначена для увеличения крутящего момента и передачи его
к дифференциалу под углом 90°.

Для повышения плавности зацепления и бесшумности передачи конические
шестерни сделаны со спиральными
зубьями. Передаточное число главной передачи 2,18 (23 :11).

Ведущая шестерня 24 выполнена как одно целое со шлицевым валом и
смонтирована в стакане 22 на двух конических роликовых подшипниках.

Стакан с ведущей шестерней центрируется в расточке корпуса ПВМ МТЗ-82 и
крепится к его фланцу болтами.

Ведомая шестерня 7 закреплена на центрирующем пояске и шлицах корпуса 10
дифференциала и от осевых перемещений удерживается гайкой 6.

Вместе с дифференциалом ведомая шестерня вращается на двух конических
роликовых подшипниках 5, один из которых расположен в корпусе, а
другой — в крышке моста.

Передний подшипник 23 ведущей шестерни редуктора переднего ведущего
моста МТЗ-82 напрессован на вал, задний подшипник 25 может перемешаться
по валу при регулировке. Между подшипниками установлены регулировочные
шайбы 26.

На шлицевом конце ведущей шестерни находится фланец 27 для подсоединения
карданного
вала. Фланец закреплен гайкой 28, служащей одновременно для затяжки
подшипников.

Стакан 22 в расточке корпуса переднего ведущего моста уплотнен
резиновым кольцом, а вал ведущей шестерни — самоподжимной манжетой,
запрессованной вместе с обоймой в расточку стакана.

Для предотвращения подпора масла перед манжетой установлено
маслоотражательное кольцо с винтовыми канавками,
нарезанными по его наружному диаметру.

Дифференциал переднего ведущего моста конический, с четырьмя
сателлитами, самоблокирующийся.

Блокировка дифференциала осуществляется
автоматически за счет сил трения при передаче к дифференциалу крутящего
момента от главной передачи либо тормозного момента от передних колес.
Когда передний мост отключен, дифференциал не блокируется и работает,
как обычный дифференциал.

Дифференциал состоит из двух корпусов 10 и 11, в которых размещено
четыре сателлита 19 на двух осях 18, две полуосевые шестерни 15 и две
нажимные чашки 9, а также пакеты фрикционных дисков 8 и 12.

Корпуса дифференциала скреплены болтами 17, гайки которых
попарно контрятся отгибными пластинами. Полуосевые шестерни своими
торцевыми поверхностями опираются на торцы нажимных чашек.

На концах осей 18, расположенных крестообразно, установлено по два
сателлита, находящихся в постоянном зацеплении с полуосевыми шестернями,
как и в обычном дифференциале.

Опорные поверхности сателлитов и нажимных чашек выполнены сферическими,
что улучшает центрирование сателлитов и их зацепление с полуосевыми
шестернями. Нажимные чашки 9 центрируются по наружному диаметру в
расточках корпусов дифференциала.

Полуосевые шестерни имеют удлиненные ступицы с внутренними шлицами, куда
заходят полуоси колесных редукторов на различную длину, в
зависимости от колеи передних колес.

Для предотвращения подтекания смазки в ступицы полуосевых шестерен
запрессованы заглушки 16 с уплотнительными прокладками.

Ведущие фрикционные диски 8 имеют наружные зубья и соединены с
внутренними зубьями корпусов дифференциала переднего ведущего моста
МТЗ-82, ведомые диски 12 и нажимные чашки 9 имеют внутренние зубья и
соединены наружными шлицами полуосевых шестерен.

Две сопряженные поверхности дисков — ведущего и ведомого — образуют пару
трения. Каждая сторона дифференциала имеет по три пары трения.

Особенность дифференциала ПВМ заключается также в том, что оси 8
сателлитов плавающие и могут перемещаться относительно друг друга. При
этом на концах осей сделаны скосы (рис. 8). Соответственно форме концов
осей сателлитов выполняются гнезда-пазы в корпусах дифференциала.

Рис.8. Схема перемещения осей сателлитов дифференциала ПВМ МТЗ-82

а — дифференциал разблокирован; б — дифференциал заблокирован;

Под действием крутящего момента оси 18 перемещаются по скосам корпусов
дифференциала на величину зазоров, имеющихся между парами трения.

Одновременно оси сателлитов проворачиваются на некоторый угол в
направлении, противоположном вращению корпусов дифференциала переднего
ведущего моста. При этом ось сателлитов, сопрягающаяся с пазами
правой коробки, отодвигается влево, а ось левой коробки-вправо.

Усилие от осей 18 передается сателлитам 19, которые своими
цилиндрическими выступами передают его торцам чашек 9 и далее дискам и
торцам корпусов дифференциала.

Силы трения сжатых поверхностей объединяют в одно целое ведущие и
ведомые диски, и благодаря этому корпусы дифференциала и полуосевые
шестерни блокируются (вращаются как одно целое).

Когда дифференциал трактора заблокирован, подводимый к нему
крутящий момент передается на полуосевые шестерни не только через зубья
сателлитов, но и за счет сил трения сжатых дисков.

При этом моменты, передаваемые зубьями сателлитов и полуосевых шестерен,
одинаковы, а моменты, передаваемые за счет пар трения, могут отличаться
в зависимости от условий сцепления левого и правого колес с грунтом и
тягового сопротивления.

Исправный дифференциал с тремя парами трения имеет коэффициент
блокировки в пределах 2…3.

Этот коэффициент определяется как
максимальное отношение крутящих моментов или тяговых усилий на колесах,
когда они находятся в различных условиях по сцеплению и одно из
колес при этом остановилось, а второе — буксует, вращаясь с удвоенной
частотой.

Таким образом, дифференциал повышенного трения позволяет
колесу, находящемуся в лучших условиях по сцеплению, обеспечивать
тяговое усилие в 2…3 раза больше по сравнению с колесом, которое в это
же время находится в худших условиях.

Этого достаточно, чтобы использовать эффект блокировки на основных видах
полевых работ и на транспорте в условиях бездорожья для повышения
тягово-сцепных качеств и проходимости трактора.

Особенно эффект автоматической блокировки проявляется при пахоте на
склонах, когда колеса постоянно находятся в различных условиях по
сцеплению.

______________________________________________________________________________________

___________________________________________________________________________________________

Другая спецтехника

МТЗ-80

• Ходоуменьшитель МТЗ-80, 82
• Конструкция ходовой части трактора МТЗ-80
• Коробка переключения передач МТЗ-80
• Сцепление МТЗ-80, 82
• Техобслуживание и регулировки КПП МТЗ-80,82
• Пусковой двигатель ПД-10
• Раздаточная коробка МТЗ-80
• Регулировки ведущих мостов МТЗ-80, 82
• Рулевой механизм и ГУР МТЗ-80, 82
• Устройство тормозной системы МТЗ-80, 82
• ВОМ МТЗ-80, 82

______________________________________________________________________________________

ЯМЗ-236

• Компоненты блока цилиндров ЯМЗ-236 НЕ2, БЕ2
• Сцепление ЯМЗ-181,182,183
• Диски сцепления ЯМЗ-236, 238
• Коленвал и поршневая группа ЯМЗ-236
• Коробка передач ЯМЗ-236
• Диагностика и регулировка двигателя ЯМЗ-236
• Питание топливом и смазка дизеля ЯМЗ-236
• Сцепление ЯМЗ-236
• ТНВД и форсунки ЯМЗ-236

ЯМЗ-238

• Блок цилиндров и поршневая группа ЯМЗ-238
• Коленчатый вал и ГРМ дизеля ЯМЗ-238
• КПП ЯМЗ-238
• Охлаждение и смазка дизеля ЯМЗ-238
• Сцепление ЯМЗ-238
• ТНВД ЯМЗ-238

Т-130

• Бортовые фрикционы Т-130
• Бортовой редуктор Т-130
• Дизель Д-160 трактора Т-130
• Ходовая тележка Т-130
• Механизм поворота трактора Т-130
• Сборка и монтаж тележек Т-130
• Сервомеханизм бортовых фрикционов Т-130
• Сцепление трактора Т-130
• Механизм управления муфты сцепления и горным тормозом Т-130

Т-170

• Двигатель Д-180 бульдозера Т-170
• Гидросистема бульдозера Т-170
• Гидроцилиндр бульдозера Т-170, 130
• Ремонт главной передачи бульдозера Т-170, 130
• Гусеницы и катки Т-170, 130
• Несущая и ходовая система Т-170
• Сборка узлов КПП Т-170, 130
• Механизм натяжения и опорный каток Т-170, 130
• Бульдозерное оборудование Т-170 с поворотным отвалом
• Регулировка муфты сцепления Т-170
• Детали трансмиссии бульдозера Т-170

КРАЗ

• Коробка передач КРАЗ-255, 260
• Рулевое управление Краз-250, 255
• Ведущий мост и карданные валы Краз-255, 260
• Сцепление Краз-250, 260
• ГУР автомобиля Краз
• Подвески автомобиля Краз
• Раздаточная коробка Краз
• Коробка отбора мощности Краз
• Система тормозов автомобилей Краз-6510, 65055
• Карданная передача и ведущие мосты Краз-6510, 65055
• Передняя подвеска автомобилей Краз-6510, 65055
• Рулевое управление КРАЗ-6510, 65055
• Сцепление Краз-6510, 65055

Зачем МТЗ-82 передний и задний мосты

Трактор МТЗ-82

Содержание:

• Назначение и устройство переднего моста
• Техническое обслуживание
• Ремонт
• Особенности заднего моста

Передний мост МТЗ 82 – ведущий. Устройство и схема этого узла обеспечивает машине высокий дорожный просвет и изменяемую ширину колеи. Благодаря этому трактор может использоваться для обработки высоких сельскохозяйственных культур и передвигаться по междурядьям.

Как и все остальные узлы, передний мост нуждается в регулярном техническом обслуживании. Если этим пренебречь, трактор МТЗ-82 выйдет из строя. В этой статье мы рассмотрим конструкцию этого узла, схему его строения и порядок обслуживания.

Назначение и устройство переднего моста

Передний мост МТЗ-82 необходим для передачи крутящего момента ведущим колёсам. Необходимое усилие передаётся от двигателя через карданный вал. Таким образом, трактор двигается вперёд и достигается стабилизация управляемой колёсной пары.

Схема переднего моста состоит из следующих элементов:

• центральной передачи;
• несущей балки;
• самоблокирующегося дифференциала;
• конических редукторов.

Передний мост соединяется с опорным брусом полурамы. Это обеспечивает ему определённую подвижность. Такая схема подвески называется полужёсткой.

Чтобы ограничить раскачивание моста, в крышке и корпусе предусмотрены специальные выступы, выполняющие функцию фиксаторов. Дифференциал и главная передача скрыты внутри конструкции.

Дифференциал состоит из двух частей, в которых находятся четыре сателлита, парные шестерёнки и оси, блоки с фрикционными дисками и 2 чаши нажимного типа. Главная передача состоит из конических шестерёнок, которые необходимы для увеличения крутящего момента. Таким образом, трактор приобретает необходимую мощность.

Колёсные редукторы соединяются с рукавами переднего моста. Тип соединения – телескопический. Когда трактор МТЗ-82 находится в движении, редукторы тоже смешаются относительно плоскости рукавов.

Конические шестерни редукторов существенно увеличивают угол разворота МТЗ-82. Такое устройство обеспечивает машине такие важные функции, как дорожный просвет и минимизирует радиус разворота машины.

Техническое обслуживание

Чтобы передний мост исправно функционировал, трактор необходимо периодически ставить на техническое обслуживание. Схема обязательных мероприятий сводится в основном к контролю над уровнем масла, его плановой замене, протяжку креплений и устранению зазоров.

Чтобы не ставить трактор на капитальный ремонт, необходимо регулярно проводить техническое обслуживание. Учитывая, что устройство переднего моста включает в себя несколько рабочих узлов, для проведения ТО существует определённая схема.

Дифференциал и главная передача

Эти два узла находятся в одном корпусе, поэтому обслуживаются одновременно. У дифференциала и главной передачи МТЗ-82, при осмотре проверяется уровень масла, состояние полуосей, фиксирующих кожухи редукторов, осматриваются осевые зазоры, при необходимости протягиваются крепления. Детали, выработавшие свой ресурс, отправляются в ремонт или заменяются.

Колёсные редукторы

Как и в предыдущем случае, техническое обслуживание начинается с проверки уровня масла. Если трущиеся детали не смазываются, они очень быстро изнашиваются. В этом случае ремонт уже не поможет, редуктор придётся менять полностью.

Работа редуктора связана с определённой нагрузкой, поэтому необходимо регулярно проверять состояние крепёжных соединений. Конические шестерёнки в регулировке не нуждаются. Это действие необходимо в том случае, когда происходит замена составляющих деталей или их ремонт.

Ведущая шестерёнка

На это устройство ложатся основные нагрузки, поэтому со временем увеличивается зазор между зацепными зубьями и образуется люфт. В этом случае трактор МТЗ-82 не сможет выдавать своей максимальной мощности.

Схема регулировки ведущего зубчатого колеса выглядит следующим образом: проверяется состояние крепёжной гайки. Для этого достаточно покачать рукой соединительный фланец карданного вала. Если он свободно двигается на шлицевых соединениях, это говорит о том, что гайка разболталась. После её протяжки снова проверяется люфт фланца, если он исчез, регулировку можно считать завершённой.

Верхняя пара конических шестерёнок и опорные подшипники

Это устройство регулируется при помощи крепёжной гайки. Одновременно с затягиванием гайки, необходимо проворачивать подшипники до тех пор, пока они не займут правильное положение. После этого гайка ослабляется, обеспечивая подшипникам свободное вращение. Осевой зазор после регулировки не должен превышать 0,05 мм. После окончания работ гайку стопорят при помощи керна.

Ремонт

Трактор МТЗ-82 – очень надёжная машина, но любая техника рано или поздно выходит из строя. Частые проблемы переднего моста связаны с потерей смазки. Вот как это может выглядеть:

1. Появление смазки на фланце карданного вала или корпусе главной передачи. Это говорит о том, что нуждается в замене манжет ведущей шестерни. Схема замены выглядит следующим образом: снимается фланец карданного вала путём отворачивания гайки, откручиваются крепёжные и монтажные болты на блоке подшипников главной передачи (это устройство выполнено в виде стакана), демонтируется ведущая шестерня. После этого извлекают манжет и производят его замену.
2. Следы масла на внутренней стороне колёсного обода. Это свидетельствует о том, что необходим ремонт колёсной оси. Демонтаж происходит по следующей схеме: снимают колесо и редуктор конечной передачи, отворачиваются крепёжные болты радиального подшипника и извлекается шестерёнка.

Особенности заднего моста

Трактор МТЗ-82 имеет и задний мост. Это устройство выполняет функцию задней полурамы, поэтому техническое обслуживание и ремонт узла вызывают определённые трудности. Схема технического обслуживания заднего моста состоит из проверки уровня масла и замер зазоров на зубьях шестерней передачи.

Для того чтобы произвести ремонт заднего моста, необходимо выполнить такие действия:

1. Демонтировать кабину и элементы трактора, закрывающие доступ к заднему мосту.
2. Отсоединить мост от передней полурамы и снять задние колёса.
3. Разобрать устройство и произвести ремонт или замену его составляющих.

Трактор МТЗ-82 отличается качеством сборки. Но без должного ухода, передний мост, на который приходиться основная нагрузка. быстро выходит из строя. Задний мост меньше подвержен износу, но без своевременного ТО может подвести и он. Поэтому рекомендуется следить за количеством отработанных часов и регулярно менять смазку в редукторах.

Ремонтируем передний ведущий мост МТЗ-82 правильно

Наличие каких-либо дефектов переднего моста МТЗ-82 всегда начинается с проверки и поиска самых проблемных мест. К примеру, когда протекает жидкость на карданный вал (фланец) или на элементы
основной передачи — это знак того, что стоит разобрать сам фланец карданного вала. Там есть небольшая манжета, которая нуждается в замене.

Как провести замену вышедшего из строя элемента

к содержанию ↑

Эту задачу можно назвать сравнительно легкой. Для ее выполнения вытягивают карданный вал, снимают гайку, которая его фиксирует и отсоединяют фланец. Затем выкручиваются крепежные элементы,
снимая болты. Сама манжета выходит вместе с ведущей шестерней, после чего необходимо заменить деталь вышедшую из строя.

Что такое ведущий передний мост МТЗ-82

к содержанию ↑

Механизм, который соединен в узел и применяется для передачи крутящего момента к передним колесам.
Составляющие части:

• балки;
• редукторы;
• ведущая передача;
• дифференциал.

Ключевой мост, так же как и не ведущий имеет аналогичные составляющие. Такой механизм допускает просвет в размере 650 мм, который сделан намеренно для работы на полях (а точнее в междурядьях).
При движении запускаются колесные редукторы, которые защищены кожухами. Последние движутся вместе с колесами при смене колеи. Это значит, что шарниры не ограничивают скорости по углам, а
трактор будет иметь все необходимые характеристики своего модельного ряда, вместе с радиусами разворота, просвета в агротехнических задачах.

Редуктор колесный и особенности его ремонта

к содержанию ↑

Своевременное ТО поможет предотвратить капитальный ремонт или замену поврежденных частей, при этом сохранить работоспособность техники. В этом механизме важно поддерживать правильное количество
масла и не забывать его менять. Кроме того, проводить ревизию всех крепежных элементов, если они расшатались, подтягивать.

Еще в тракторе есть подшипники роликовые, которые переменяются в креплениях зубчатых и конических парах. Им не нужна никакая настройка или корректировка, если их не заменяли.

Маленький уровень масла в верхней конической паре — это признак утечки. А значит, нужно не только ее найти, но и устранить, чтобы это сделать: нужно определить из какой части течь масла,
или проверить их по отдельности, после чего добавить жидкости.

Регулирование подшипников

к содержанию ↑

Поскольку движение трактора всегда провоцирует нагрузку на оси, важно проверять шестерню, и регулировать зазор между зубьями. Подтягивая гайку соединительного фланца кардана, ее нужно
зафиксировать так, чтобы она не двигалась на шлицах. Работа будет полностью выполнена в случае, если уйдет перемещение шестерни на оси.

Как понять водителю, что нужен ремонт МТЗ

к содержанию ↑

Часто о различных поломках свидетельствуют разные звуки или температура корпуса колесного редуктора и другие деталей. При снижении жесткости уменьшается и амплитуда хода подвески. В этом
случае нужна ревизия гидравлических цилиндров. Во время движения такую проблему можно почувствовать при повороте, он будет проходить с возросшим усилием. Нужна замена уплотнительных манжет
гидравлических цилиндров, или ремонт телескопических стыков подвески (они могут заедать).

Есть несколько фактов, которые свидетельствуют о поломке подшипников

к содержанию ↑

• высокая температура стакана подшипников при запуске двигателя;
• странные звуки в корпусе моста МТЗ;
• любые даже минимальные блокировки колес;
• минимальное число элементов из металла в использованной жидкости.

Проблемы в работе дифференциала

к содержанию ↑

Во время диагностики важно проверить все на наличие поломок в теле дифференциала. Иногда может потребоваться замена шестерни в передачи.
Подобная поломка сопровождается заеданием колес, сильным звоном и постукиванием в корпусе моста, особенно при разворотных движениях. Иногда может быть даже блок осей колес или их
пробуксовывание.

Как проходит замена

к содержанию ↑

Убрав старый дифференциал и установив новый, важно проверить смещение осей шестерни и расстояние (0,01 – 0,10 мм) между ними. Важно откорректировать это расстояние в подшипниках передачи и
дифференциале. Если нужно сделать минимальную корректировку по бокам, можно оставить зазоры у зубьев шестерней. Путем вытягивания специальных прокладок, удается минимизировать расстояние.
Если же его нужно наоборот увеличить, тогда их стоит проложить больше.

Что важно учитывать

к содержанию ↑

Важно в процессе ремонта контролировать поверхности и уровень их износа. Разбор дифференциала проходит в такой последовательности: отворот болтов, стягивание коробки. Не стоит разбирать всю
деталь сразу. Сначала нужно изучить дифференциал по схеме. Удобно ориентироваться на маркировку (указана в цифрах).

После установки новой детали проверяется перемещение по оси и зазор. Замену подшипников можно считать законченной только после ревизии всего механизма, и регулировке фланца, шестерен.

Основные размеры деталей

к содержанию ↑

Заменить нужную деталь можно только после подбора на аналогичную деталь. Для этого, нужно знать ее размеры.
Размер внутри гильзы шкворня под трубу
номинальный 88+0,035
допустимый 88,5

Размер снаружи трубы вертикального вала под гильзу
номинальный 87 +0,080-0,125
допустимый 87,1

Правильный осевой зазор

к содержанию ↑

Иногда уплотнители не помогают минимизировать зазоры, которые должны составлять примерно 0,5 мм. Тогда лучше проверить уровень зажима конических подшипников, используя специальный индикатор.
Большое расстояние может стать причиной самостоятельного прокручивания гаек подшипников. Исправить это можно путем зажатия гайки до максимума, а затем ослабить их на 10-15°. Нормальными
считаются показатели в рамках 0,05 – 0,15 мм. Затянув все правильно, подшипники будут поворачиваться даже от небольшого толчка рукой.

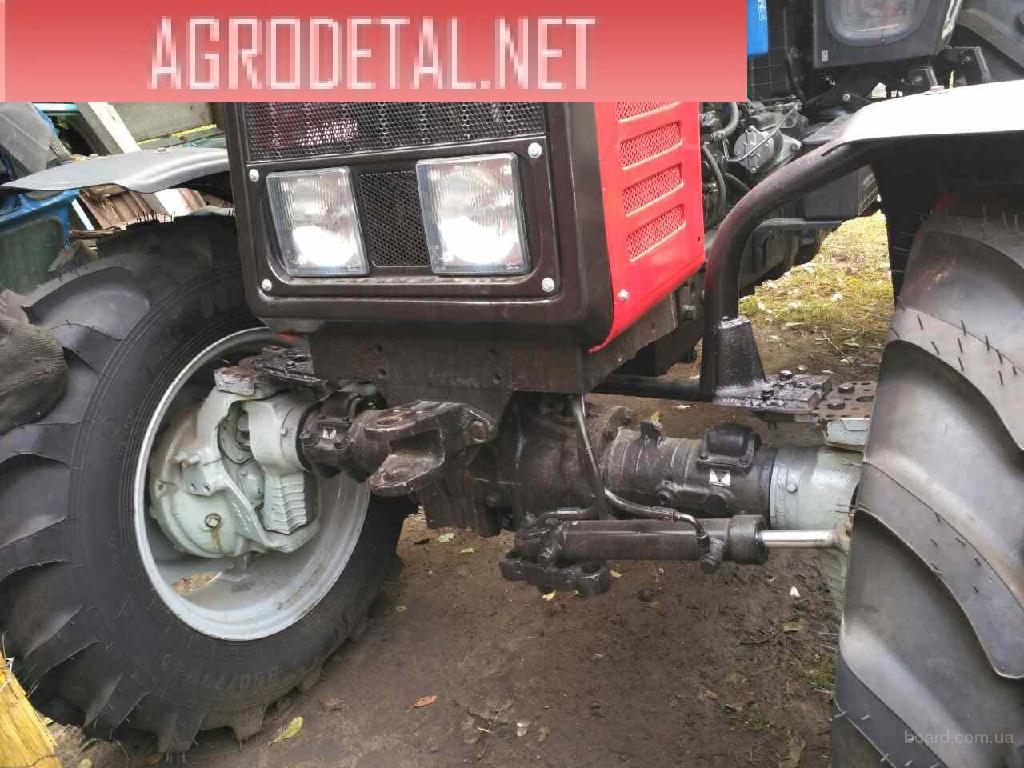

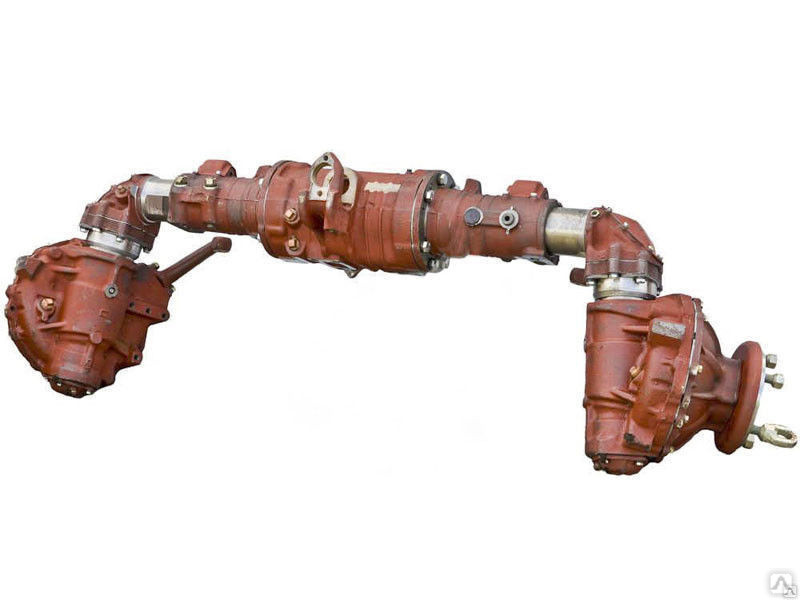

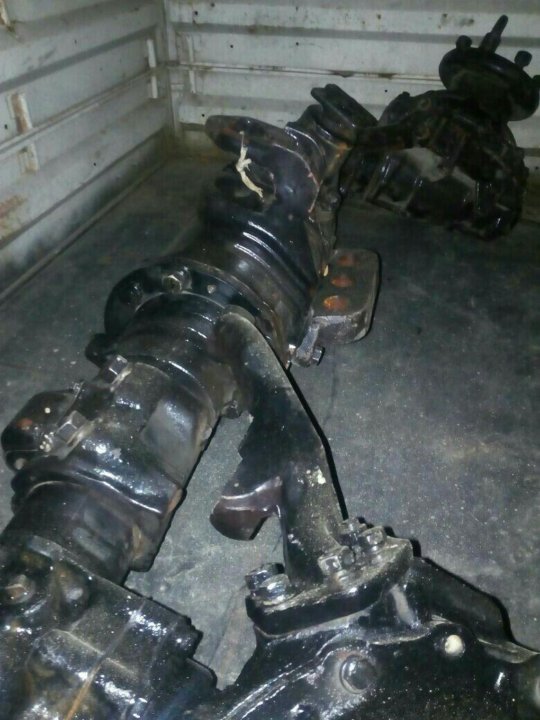

Передний мост и его соединения

к содержанию ↑

Оси с полой формой служат как фиксации бруса для навески. Они отвечают за качание моста и стабильную позицию колес. Редукторы передач содержат обе пары конических шестерен, которые выступают
шарнирами идентичных скоростей. Пара, которая расположена сверху — это полуоси и венцы с зубьями вертикального вала.

Вертикальный вал и полуось соединяют шлицевыми хвостовиками с шестернями — ведущей нижней пары. Зазор в подшипниках полуоси, а также вертикального вала также регулируется затяжкой
соответствующей гайки.

Фиксация полуоси

к содержанию ↑

Полуось в МТЗ фиксируется в подшипниках, на которых базируется верхний вал. Далее фиксируется расточка трубы шкворня к самому корпусу уплотнения и самой верхней конической паре.

Как провести уплотнение деталей

к содержанию ↑

Если нужно уплотнить полость последней, используется паронитовая прокладка по верху крышки. Важно, чтобы механизмы оставались подвижными.
Труба шкворня ставится на витую пружину пресса цилиндрового типа. Шкворень расположен внутри гильзы, и надежно запрессовывается внутрь редуктора, а в ней есть специальный штифт в качестве
стопора.

Низ Шкворня ставится на редуктор подшипника, тем самым отвечая за подрессоривание переднего моста. Внутри самого корпуса осуществляет перемещение трубы шкворня. А верхняя часть фиксируется
на опорном бурте гильзы и корпусе, который отвечает за его плотное размещение. Фторопластовая набивка с двумя кольцами используется как уплотнитель для шкворневого соединения.

ТО подшипников

к содержанию ↑

Ревизия работоспособности деталей проводится с использованием штатива, крепится устройство для измерения, затем убирается ножка индикатора во фланце. Последний нужно докрутить по оси до
предела, и затем проверить показания индикатора.

Исправить или отрегулировать подобные элементы можно на станке (обычно токарном), подбирая регулировочные кольца. Затем проверить работоспособность механизма, не собирая все элементы на место.
Если все будет работать, можно продолжить сборку механизма.

Зубья расположены с ответственным расстоянием между ними с верхней конической парой шестерен и регулируются в 1 миллиметр.
Затем нужно провести работы по регулированию, проверке и ревизии подшипников фланца колеса и сборке всего колесного редуктора.

Можно просто подняв крышку, переместить шестерню в осевом и радиальном направлении. Опытный водитель всегда замечает малейшие отличия в звучании мотора своего трактора или сложности при
движении. А если проблемы были замечены, и был вовремя произведен ремонт, то это позволит трактору прослужить намного дольше.

Автор статьи

ООО «Комтранс» — профайл Автора.

ЗАВАРУЕВ АНТОН ВАСИЛЬЕВИЧ

МЕХАНИК

MasTec, Inc. (MTZ) Генеральный директор Хосе Мас о результатах второго квартала 2022 г. — Стенограмма звонков о доходах

130,83 тыс. подписчиков

MasTec, Inc. (NYSE:MTZ) Конференц-звонок по результатам второго квартала 2022 г. 5 августа 2022 г., 9:00 по восточноевропейскому времени

Участники компании

Марк Льюис, вице-президент по связям с инвесторами Мас, Хосе

9

9 Генеральный директор

Джордж Пита — исполнительный вице -президент и финансовый директор

Участники конференции по телефону

Алекс Ригиэль — Б. Райли

Нил Мехта — Голдман Сакс

Jamie — Cowen

Noell Dilts — STIFEL

— Credit Suisse

Энди Капловиц — Citigroup

Стивен Фишер — UBS

Джастин Хауке — Роберт У. Бэрд

Брент Тильман — Д.А. Дэвидсон

Шон Истман — KeyBanc Capital Markets

Оператор

Доброе утро и добро пожаловать на телеконференцию MasTec о доходах за второй квартал 2022 года, которая первоначально транслировалась в пятницу, 5 августа 2022 года. Позвольте мне напомнить участникам, что сегодняшний звонок записывается.

В это время я хотел бы передать звонок нашему хозяину, Марку Льюису, вице-президенту MasTec по связям с инвесторами. Марк?

Марк Льюис

Спасибо, Кристина, и всем доброе утро. Добро пожаловать на отчет MasTec о прибылях и убытках за второй квартал 2022 года. Следующее заявление сделано в соответствии с безопасным убежищем для прогнозных заявлений, описанным в Законе о реформе судебных разбирательств по частным ценным бумагам от 1995.

В сегодняшних сообщениях мы можем делать определенные прогнозные заявления, такие как заявления о будущих результатах, планах и ожидаемых тенденциях MasTec в отрасли, в которой мы работаем. Эти прогнозные заявления являются ожиданиями компании в день первоначальной трансляции этого телеконференции, и компания не обязуется обновлять эти ожидания на основе последующих событий или знаний. Различные неопределенности и предположения о рисках подробно описаны в наших пресс-релизах и документах, поданных в SEC. Если один или несколько из этих рисков или неопределенностей материализуются или если какое-либо из наших основных предположений окажется неверным, фактические результаты могут значительно отличаться от результатов, выраженных или подразумеваемых в сегодняшней телеконференции.

В сегодняшнем выступлении руководства мы обсудим скорректированные финансовые показатели, приведенные во вчерашнем пресс-релизе, и вспомогательные графики. Кроме того, в ходе этой телефонной конференции мы можем использовать определенные финансовые показатели, не относящиеся к GAAP. Сверку любых финансовых показателей не по GAAP, не сверенных в этих комментариях, с наиболее сопоставимыми финансовыми показателями по GAAP можно найти в нашем пресс-релизе о прибылях и убытках.

Сегодня с нами Хосе Мас, наш главный исполнительный директор; и Джордж Пита, наш исполнительный вице-президент и финансовый директор. Формат телеконференции будет состоять из вступительного слова Хосе, за которым последует финансовый обзор Джорджа. За этими обсуждениями последует период вопросов и ответов, и мы ожидаем, что телеконференция продлится около часа. У нас была очередная линейная четверть, и сегодня нам есть о чем поговорить.

Итак, сейчас я передам вызов Хосе, чтобы он начал работу. Хосе?

Хосе Мас

Спасибо, Марк. Доброе утро и добро пожаловать на конференцию MasTec во втором квартале 2022 года. Сегодня я подведу итоги нашего второго квартала, а также выскажу свое мнение о рынках, которые мы обслуживаем.

Во-первых, некоторые моменты второго квартала. Выручка за квартал составила 2,3 миллиарда долларов, скорректированная EBITDA — 179 миллионов долларов, скорректированная прибыль на акцию — 0,73 доллара, а отставание на конец квартала — рекордный уровень — 11 миллиардов долларов. Во время нашей телеконференции по приобретению IEA на прошлой неделе мы объявили, что сталкиваемся с более высокими уровнями затрат на остаток года с ограниченными возможностями смягчить или вообще передать увеличение нашим клиентам, и рассказали о наших проблемах с получением корректировок цен, выходящих за рамки типичного годовые эскалаторы.

Несмотря на то, что прогноз на второй квартал соответствовал плану, на этот квартал негативно повлияло инфляционное давление затрат. Повышение цен на топливо и рабочую силу в сочетании с задержками материалов повлияло на прибыль во всех сегментах MasTec. В дополнение к инфляционному давлению у нас были некоторые проблемы с исполнением, которые также повлияли на прибыль.

Чтобы понять наш будущий потенциал и нашу уверенность в том, что мы сможем увидеть значительные улучшения в 2023 году и в последующий период, важно понять области, в которых мы не справились. Чтобы было ясно, я не пытаюсь оправдываться и беру на себя полную ответственность за проблемы с исполнением, которые у нас были. Но чтобы понять, как можно быстро увеличить прибыль, нам нужно более подробно разобрать наш бизнес.

Я хотел бы начать с нашего сегмента чистой энергии и инфраструктуры. Это сегмент, в который мы вкладываем значительные средства с добавлением IEA, и это сегмент, в котором во втором квартале 2022 года мы показываем убыток EBITDA за квартал. Сегмент в течение ряда кварталов был неэффективен, поэтому важно понять, почему мы уверены в своей способности значительно улучшить профиль рентабельности сегмента.

В то время как некоторые из проблем были обусловлены рынком и находились вне нашего прямого контроля, например, расследование обхода солнечной энергии, которое негативно повлияло на наши ожидания доходов от солнечной энергии на 2022 год, другие были вызваны исключительно исполнением. К сожалению, те же самые проекты, которые мы обсуждали ранее, продолжают ухудшаться в финансовом отношении.

По мере того, как мы приближаемся к завершению этих проектов, которые в некоторых случаях требовали от нас переделки определенных частей, мы имеем дело с тем же ростом затрат, что и во всем нашем бизнесе, что еще больше увеличивает потери.

Когда мы думаем о сегменте чистой энергии и инфраструктуры, мы разбиваем его на три подразделения: возобновляемые источники энергии, гражданское и промышленное. Наши проблемные проекты были в нашем промышленном бизнесе. Без учета промышленных доходов и убытков наш бизнес по возобновляемым источникам энергии и гражданскому сектору работает с маржой EBITDA 5% с начала года и, как ожидается, составит 6% за весь год. Мы ожидаем, что эти уровни значительно улучшатся, поскольку на эти показатели негативно повлияли исследования солнечной энергетики, покрытие накладных расходов, задержки материалов и давление, с которым мы столкнулись.

С учетом ценового давления, заложенного в перспективные цены, и ожидаемого роста как возобновляемого, так и гражданского рынка, мы ожидаем, что этот профиль маржи улучшится в 2023 году и вернется к прежним уровням высоких однозначных показателей. Таким образом, наше внимание и усилия были направлены на исправление и улучшение промышленного бизнеса.

Первый вопрос, почему мы в бизнесе? Сначала я хотел бы определить, что мы подразумеваем под индустриальным. Наше внимание в этой отрасли сосредоточено на предоставлении устойчивых решений, которые, по нашему мнению, в значительной степени пересекаются с другими услугами MasTec. Например, турбинные установки продвинутого класса с возможностью сжигания как природного газа, так и водорода, промышленные компоненты проектов по улавливанию углерода и проектов устойчивого развития.

Наша промышленная выручка в сегменте чистой энергии и инфраструктуры составит примерно 425 миллионов долларов в 2022 году, при этом большинство проблем связано с двумя проектами, на которые были поданы заявки более двух лет назад. Проекты будут завершены к концу года. И помимо этих проектов, баланс нашего набора проектов показал себя хорошо.

Несмотря на наши финансовые показатели, мы создали отличное резюме и установили прекрасные отношения. С нетерпением ожидая наступления 2023 года, мы снизили риски, связанные с промышленными проектами, перейдя к большему количеству контрактов с оплатой по принципу «затраты плюс», поскольку на следующий год мы уже забронировали контракты на сумму более 300 миллионов долларов США в рамках затрат плюс промышленные контракты.

Один из этих проектов, первый в своем роде, представляет собой предприятие по переработке литиевых батарей, которое будет принимать батареи с истекшим сроком службы и отходы производства батарей для производства черной массы, промежуточного продукта, содержащего ценные металлы, такие как никель, кобальт и литий. Предприятие превратит эту черную массу в критически важные материалы для аккумуляторов, которые будут возвращены обратно в цепочку поставок литий-ионных аккумуляторов. Этот завод сможет перерабатывать аккумуляторный материал, который эквивалентен примерно 225 000 электромобилей в год.

В то время как мы, очевидно, хотели бы добиться лучших результатов в промышленном сегменте, достигнутый в основном органический рост, несмотря на финансовые потери, которые мы понесли до настоящего времени, позволил нам очень хорошо позиционировать себя на рынке, чтобы занять воспользоваться рядом новых возможностей. В будущем, когда мы думаем о нашем сегменте C&I, нашем бизнесе по возобновляемым источникам энергии и гражданскому строительству, в сочетании с ожидаемым приобретением IEA и улучшениями как в проектах, так и в структурах контрактов на промышленном рынке, вселяет в нас большую уверенность в том, что мы сможем достичь показатели в нашем сегменте чистой энергии и инфраструктуры, которые мы обсуждали ранее, и надеемся, что наша цель в размере 5 миллиардов долларов дохода на 2023 год при средней или высокой однозначной марже EBITDA окажется консервативной в свете нового законодательства о потенциальной энергетике.

Переходим к другим частям нашего бизнеса. Одним из основных моментов второго квартала стал рост выручки в области связи. Выручка сегмента связи в размере 822 млн долл. США выросла на 30% по сравнению с прошлым годом и на 24% последовательно, а маржа в сегменте связи выросла на 420 базисных пунктов по сравнению с первым кварталом.

Хотя мы подробно рассмотрели все коммуникационные возможности, приятно наконец увидеть влияние роста инфраструктуры, связанного как с 5G, так и с Цифровым фондом возможностей для сельских районов (RDOF), наконец, начать проявляться в наших финансовых показателях. Наш рост в этом квартале был обусловлен последовательным ростом на 28 % у AT&T, 26 % у Comcast, 36 % у Verizon, 34 % у T-Mobile и сильным увеличением числа клиентов, финансируемых RDOF.

В нашем сегменте Power Delivery выручка составила 647 миллионов долларов, и наши результаты были обусловлены как INTREN, так и Henkels & McCoy, которые превзошли внутренние ожидания, что было несколько компенсировано унаследованным бизнесом MasTec, выручка которого за квартал снизилась примерно на 50 миллионов долларов. , из-за задержек с проектом и материалами, влияющих на наше покрытие расходов. Мы ожидаем сильных результатов в третьем и четвертом кварталах в этом сегменте, а также улучшения показателя EBITDA по сравнению с прошлым годом, несмотря на инфляционные проблемы, с которыми мы сталкиваемся.

В нашем нефтегазовом сегменте маржа оказалась лучше, чем ожидалось, на уровне 18,8% EBITDA, несмотря на то, что выручка снизилась с 621 млн долларов США во втором квартале 2021 года до 341 млн долларов США в этом году. Ожидается, что выручка за год снизится более чем на 1 миллиард долларов по сравнению с 2021 годом, но мы рады сообщить, что после окончания квартала мы подписали наш крупнейший контракт на строительство трубопровода за более чем три года — 42-дюймовый трубопровод протяженностью 300 миль, строительство которого начинается в 2023.

Хотя активность в 2022 году остается низкой, уровень недавних обсуждений новых проектов значительно вырос, и мы ожидаем, что в ближайшие несколько лет в этом сегменте появятся значительные возможности. Также следует отметить, что объем незавершенных работ в конце квартала превысил 11 миллиардов долларов США, что является рекордным уровнем с последовательным увеличением в каждом сегменте, за исключением Power Delivery, который практически не изменился, что свидетельствует о высоком спросе на все наши сервисные предложения.

Со стратегической точки зрения, как мы сообщали ранее, MasTec трансформирует наш бизнес, поскольку мы сосредоточились на росте и диверсификации нашего портфолио. Наши результаты за второй квартал продолжают отражать возможности, которые у нас есть в развитии наших сегментов связи, энергоснабжения, экологически чистой энергии и инфраструктуры. Я чрезвычайно горжусь тем, как мы разработали портфель предложений услуг в этих трех основных секторах, которые позволят MasTec воспользоваться преимуществами значительного роста расходов на инфраструктуру, который мы ожидаем в течение следующего десятилетия.

Во-первых, с переходом к новой углеродно-нейтральной экономике, подпитываемой зеленой энергетикой, потребуются огромные инвестиции, чтобы использовать лучшие национальные ресурсы ветра и солнца, которые часто расположены в отдаленных районах сельскохозяйственного Среднего Запада и Юго-Запада. пустыня. Это будет включать в себя установку тысяч миль линий электропередачи, необходимых для доставки зеленой энергии из этих отдаленных регионов в населенные и промышленные центры, а также модернизацию распределительных сетей последней мили для домашних, офисных и дорожных зарядных станций, которых сегодня очень мало. . Наше недавнее объявление о намерении приобрести IEA является важным шагом на пути к достижению этой цели.

В дополнение к нашему бизнесу Power революция 5G приведет к преобразованию коммуникационной экосистемы, требуя модернизации и расширения всей сети для удовлетворения постоянно растущего спроса на умные города, умные дома и фабрики, Интернет вещей. и автономные транспортные средства.

Не только большая часть нового оборудования будет добавлена ​​к существующим вышкам сотовой связи, но также должны быть построены и подключены миллионы новых малых и микросот, включая оптоволокно и электроэнергию. Все эти новые точки присутствия потребуют постоянного обслуживания и обслуживания.

Кроме того, мы участвовали в расширении сети газопроводов, работающих на экологически чистом газе, что поможет преодолеть разрыв с чистой энергией. Будучи ведущей компанией по строительству трубопроводов, это также делает MasTec основной силой в разработке тысяч миль предполагаемых трубопроводов и сооружений для улавливания и связывания углерода и, в конечном итоге, водородных трубопроводов.

В течение последних нескольких лет мы уделяли особое внимание органическому наращиванию мощностей и совершению определенных приобретений, которые позволят MasTec наилучшим образом удовлетворить все эти потребности. Теперь, когда наш портфель готов, мы сосредоточимся на развертывании и реализации того, что, по нашему мнению, станет важной возможностью для устойчивого устойчивого роста в ближайшие десятилетия.

В то время как Джордж подробно расскажет о наших ожиданиях на 2022 год, я хотел бы повторить направление, которое мы дали во время объявления о приобретении IEA относительно наших будущих ожиданий. В представленном нами слайде мы указали путь к 2023 году, когда выручка составит около 13 миллиардов долларов США, а EBITDA — 1,2 миллиарда долларов.

Одна из вещей, которыми я больше всего горжусь во время моего пребывания на посту генерального директора в течение последних 15 лет, — это наша последовательность и наша способность на протяжении многих лет соответствовать рекомендациям и превосходить их. Я недоволен тем, что нам пришлось скорректировать наши прогнозы за последние несколько кварталов. А при планировании на 2023 год и представленном нами предварительном прогнозе мы осторожно ставили цели, которые, по нашему мнению, мы могли бы достичь с высокой степенью уверенности.

Я понимаю, что сегодня это просто слова, но мы, как организация, заинтересованы и рады показать, на что способна компания MasTec. Я хотел бы воспользоваться этой возможностью, чтобы поблагодарить мужчин и женщин из MasTec за их работу и усердную работу. Для меня большая честь и привилегия руководить такой замечательной группой. Мужчины и женщины MasTec привержены ценностям безопасности, охраны окружающей среды, целостности, честности и предоставлению нашим клиентам проекта отличного качества по лучшей цене. Эти черты были признаны нашими клиентами, и именно благодаря отличной работе наших сотрудников мы смогли добиться таких финансовых результатов в сложных условиях и позиционировать себя для дальнейшего роста и успеха.

Сейчас я переадресую звонок Джорджу для нашей финансовой проверки. Джордж?

Джордж Пита

Спасибо Хосе и всем доброе утро. Сегодня я рассмотрю наши финансовые результаты за второй квартал 2022 года и дам дополнительную информацию о наших прогнозах на остаток года.

Ради ясности, обсуждение прогноза на 2022 год не будет включать какой-либо вклад от недавно объявленного приобретения МЭА, которое, как ожидается, будет закрыто в конце четвертого квартала. Если предполагается какой-либо эффект от предлагаемого приобретения МЭА, а не какие-либо будущие ожидания, обсуждаемые в моих комментариях, это предположение будет четко указано.

Как Марк указал в начале телефонного разговора, наше обсуждение финансовых результатов и прогнозов будет включать скорректированную прибыль без учета GAAP и скорректированную EBITDA. Сверку и подробную информацию о мерах, не предусмотренных GAAP, можно найти в нашем пресс-релизе, документах SEC или на нашем веб-сайте.

Результаты второго квартала в целом соответствовали нашим прогнозным ожиданиям, о которых сообщалось в отчетах о доходах за первый квартал с выручкой в ​​размере 2,3 миллиарда долларов и скорректированной EBITDA в размере 179 миллионов долларов.

Выручка во втором квартале выросла примерно на 300 миллионов долларов США, увеличившись на 17% по сравнению с прошлым годом, в том числе примерно на 600 миллионов долларов США в росте выручки в наших ненефтяных и газовых сегментах, а именно в наших связях, поставках электроэнергии, чистой энергии и инфраструктуре или чистых энергетические сегменты. Этот рост выручки был частично компенсирован ожидаемым годовым снижением в нашем нефтегазовом сегменте примерно на 300 миллионов долларов США.

Динамика доходов во втором квартале отражает стратегический сдвиг, который мы предприняли, чтобы расширить наши операции и мощности в областях, где спрос со стороны конечного рынка растет. Чтобы представить значение этого сдвига в перспективе, в 2022 году мы ожидаем получить чуть более 8 миллионов долларов дохода от наших ненефтяных и газовых сегментов, что составляет почти 90% от нашей годовой оценки дохода в 9,2 миллиарда долларов. Для сравнения, менее двух лет назад наша годовая выручка от нефтегазового сегмента за 2020 год составила всего 4,5 миллиарда долларов.

Подводя итоги, можно сказать, что мы находимся в разгаре значительных преобразований в нашей бизнес-структуре конечного рынка, а также завершаем усилия по интеграции в отношении приобретений сегмента энергоснабжения в 2021 году. Это, в сочетании с инфляционным давлением издержек, сделало этот год разочаровывающим с точки зрения доходов. Тем не менее, мы твердо верим, что у нас хорошие позиции для долгосрочных возможностей компании как в плане роста выручки, так и увеличения операционной прибыли.

Теперь я расскажу подробнее о результатах и ​​ожиданиях нашего сегмента. Выручка от связи во втором квартале составила 822 миллиона долларов США, что на 30 % больше, чем за аналогичный период прошлого года, и на 24 % больше, чем в первом квартале, что отражает расширение услуг беспроводной/проводной связи, поскольку партнеры по телекоммуникациям начинают ускорять развертывание спектра. и оптоволокно для трансформационного улучшения сети 5G. Мы ожидаем, что уровень выручки во втором полугодии 2022 года ускорится по сравнению с уровнем первого полугодия и приблизится к $1,7 млрд, а выручка в третьем квартале приблизится к $9.00 миллионов.

Скорректированная маржа EBITDA сегмента связи во втором квартале составила 10,4%, что на 420 базисных пунктов больше, чем в первом квартале, в основном из-за накладных расходов, вызванных увеличением доходов, в сочетании с последовательно более низкими уровнями начальных затрат на новый рынок проводной связи RDOF. Тем не менее, на скорректированную маржу EBITDA сегмента связи во втором квартале по-прежнему повлияли некоторые новые рыночные затраты на запуск RDOF, а также инфляционное давление затрат на рабочую силу, топливо и материалы.

Мы ожидаем, что маржа скорректированной EBITDA во втором полугодии 2022 года будет варьироваться от 11,5% до 12% от выручки, причем это улучшение связано с дополнительным левереджем накладных расходов за счет более высоких уровней выручки во втором полугодии и устранением затрат на запуск нового рынка RDOF, поскольку операции пандус. Во второй половине 2022 года мы ожидаем более высоких показателей рентабельности по скорректированному показателю EBITDA в третьем квартале, исходя из обычной сезонности.

Наши ожидания в отношении годовой выручки сегмента связи в 2022 году по-прежнему составляют примерно 3,2 миллиарда долларов США, ежегодный темп роста составляет 25 с лишним процентов, а годовой показатель рентабельности по скорректированной EBITDA в 2022 году находится в диапазоне от низких до средних 10%. Мы ожидаем ускоренного темпа работы во второй половине 2022 года, производительность сохранится и ускорится в 2023 году, что даст нам значительные возможности для роста.

Доход сегмента чистой энергии во втором квартале составил 494 миллиона долларов, что на 3% больше, чем за тот же период прошлого года. Скорректированный показатель EBITDA во втором квартале составил убыток в размере 5 миллионов долларов. Как уже говорил Хосе, на скорректированную EBITDA нашего сегмента чистой энергии во втором квартале негативно повлияло более низкое поглощение накладных расходов из-за сбоев в доходах от производства солнечной возобновляемой энергии, инфляционного давления на существующие проекты и влияния двух избранных промышленных проектов, где мы понесли проектные убытки, по мере того, как мы приближаемся к закрытию проекта.

Заглядывая вперед, мы ожидаем, что уровень выручки сегмента экологически чистой энергии во втором полугодии ускорится по сравнению с уровнем первого полугодия и приблизится к 1,2 миллиарда долларов. На основе ожидаемого левериджа на накладные расходы за счет более высокой выручки во втором полугодии, в сочетании с неповторяющимися случаями неэффективности отдельных промышленных проектов и прогнозируемыми преимуществами закрытия в четвертом квартале, аналогичными прошлому году. Мы ожидаем, что скорректированная маржа EBITDA сегмента чистой энергии во втором полугодии улучшится и составит примерно от 6% до 6,5%, при этом маржа скорректированной EBITDA в четвертом квартале немного выше, чем уровни третьего квартала.

Это соответствует ожидаемому годовому доходу сегмента чистой энергии в 2022 году в размере примерно 2,1 миллиарда долларов США, темпам роста на 13 с лишним процентов по сравнению с прошлым годом и скорректированной годовой марже EBITDA примерно на уровне 4%. Мы считаем, что сегмент чистой энергии выиграет от мегатенденции перехода к энергетике благодаря значительному росту как будущих доходов, так и скорректированной маржи EBITDA в 2023 году и далее. Это включает в себя ожидание более высоких уровней деятельности по проекту производства солнечной энергии в 2023 году, поскольку деятельность в 2022 году была прервана и отложена из-за воздействия на цепочку поставок уже завершенного расследования против обхода солнечных панелей.

Ради ясности комментарии относительно ожиданий сегмента 2023 года исключают влияние предлагаемого приобретения МЭА, которое значительно расширит наши возможности в области строительства и обслуживания возобновляемых источников энергии, включая добавление новой платформы возобновляемых источников энергии на основе профсоюза, обеспечивающей расширение как новые регионы и клиенты.

Напоминаем, что в четвертом квартале 2021 года мы переименовали наш сегмент «Передача электроэнергии» в «Поставка электроэнергии», чтобы лучше отразить наши расширенные предложения услуг и возможности на рынке коммунальных услуг после приобретений в 2021 году. Это расширило наши возможности по распределению электроэнергии и газа. Мы твердо верим, что наша расширенная география деятельности, охват и масштабирование клиентов обеспечивают привлекательный набор услуг для поддержки потребностей наших клиентов, поскольку они работают над укреплением сети и готовятся к влиянию на сеть перехода на возобновляемые источники энергии.

Что касается наших приобретений Power Delivery в 2021 году, мы добились значительного прогресса в интеграции приобретенных операций и планируем завершить эту деятельность в течение 2022 года. Выручка сегмента Power Delivery во втором квартале составила 647 миллионов долларов США, а скорректированная маржа EBITDA составила 7,5%. Выручка сегмента во втором квартале выросла примерно на 400 миллионов долларов по сравнению с аналогичным периодом прошлого года и практически не изменилась по сравнению с уровнем первого квартала 2022 года.

В сегменте «Поставка электроэнергии» наши услуги по распределению электроэнергии и газа, включая операции INTREN и Henkels & McCoy, показали хорошие результаты, в то время как наша традиционная операция по передаче не оправдала наших ожиданий из-за задержек с запуском проекта, когда эта деятельность была перенесена на треть. квартал и плата за закрытие проекта в размере 5 миллионов долларов.

Заглядывая вперед, мы ожидаем, что выручка сегмента Power Delivery во втором полугодии составит около $1,4 млрд, а норма рентабельности по скорректированному показателю EBITDA во втором полугодии составит около 9,5%. Это соответствует годовому прогнозу выручки сегмента на 2022 год, составляющему приблизительно 2,6 млрд долларов США с учетом скорректированной маржи EBITDA в диапазоне от высоких 8% до низких 9%.

Выручка нефтегазового сегмента за второй квартал составила $341 млн, а скорректированная маржа EBITDA составила 18,8%. В то время как мы ожидали более низких уровней выручки в течение квартала, скорректированная маржа EBITDA во втором квартале превзошла наши ожидания, в основном из-за эффективности проектов и закрытий в течение квартала.

Заглядывая вперед, мы ожидаем, что выручка нефтегазового сегмента во втором полугодии составит около $750 млн, а скорректированная маржа EBITDA приблизится к 13%. Это соответствует прогнозу годовой выручки нефтегазового сегмента в 2022 году примерно в $1,3 млрд при скорректированной норме маржи EBITDA примерно 14%.

Несмотря на то, что наши ежегодные ожидания в сегменте нефти и газа на 2022 год отражают значительное снижение по сравнению с 2021 годом, как упомянул Хосе, мы ожидаем повышения уровня выручки и скорректированной EBITDA в 2023 году, поскольку мы наблюдаем увеличение спроса и активности на торгах. Об этом свидетельствует комментарий Хосе, в котором он указал, что в третьем квартале мы получили самый крупный проект газопровода, который мы видели за несколько лет.

Скорректированные расходы корпоративного сегмента за второй квартал составили приблизительно 21 миллион долларов США или 90 базисных пунктов консолидированного дохода за второй квартал. Скорректированные расходы корпоративного сегмента во втором квартале улучшились по сравнению с уровнем первого квартала благодаря более низким уровням корпоративных расходов Henkels, поскольку мы работаем над интеграцией бэк-офиса, в сочетании со сроками некоторых расчетов и другими расходами. С нетерпением ожидая второго полугодия, мы ожидаем, что скорректированные затраты корпоративного сегмента составят примерно 1,1% от консолидированного дохода за второе полугодие.

Обратимся к нашей структуре бизнеса. Основываясь на стратегической диверсификации нашего потока доходов, во втором квартале ни один клиент не представлял более 10% нашего общего дохода. Выручка во втором квартале, полученная от генеральных соглашений об обслуживании, достигла 54% от нашей общей выручки, что является значительным увеличением по сравнению с прошлым годом, и это в основном связано с регулярными расходами на коммунальные услуги, что значительно увеличивает повторяемость нашего профиля доходов.

По состоянию на 30 июня 2022 года у нас был рекордный общий объем незавершенных работ в размере примерно 11 миллиардов долларов США, что последовательно увеличивалось примерно на 360 миллионов долларов США и примерно на 1,8 миллиарда долларов США по сравнению с тем же периодом прошлого года.

Важно отметить, что это представляет собой рекордные уровни невыполненных работ во втором квартале в сегментах связи, экологически чистой энергии и энергоснабжения, демонстрируя изменение доходов на конечном рынке, которое происходит в рамках нашей деятельности. Тем не менее, как мы указывали в течение многих лет, невыполненные работы могут быть неравномерными, так как крупные контракты сгорают каждый квартал, а новые крупные контракты попадают в невыполненную работу только в один момент времени в результате фактического подписания контрактов.

Теперь я расскажу о нашем денежном потоке, ликвидности, использовании оборотного капитала и капитальных вложениях. Во втором квартале сочетание оборотного капитала, связанного с последовательным ростом выручки на 300 млн долл. США, в сочетании с ускорением капитальных затрат на 2022 год и закупки материалов для решения проблем с цепочкой поставок и инфляцией привело к временному увеличению нашего чистого долга примерно на от $400 млн до $2,1 млрд.

Таким образом, мы ожидаем, что годовой денежный поток от операционной деятельности в 2022 году составит приблизительно 550 миллионов долларов США, и ожидаем, что уровень чистого долга на конец 2022 года составит приблизительно 1,7 миллиарда долларов США, что практически не изменится по сравнению с 2021 годом. потенциальное закрытие МЭА.

Сильные денежные потоки во втором полугодии ожидаются благодаря сочетанию улучшенных доходов, конвертации денежных средств от первоначальных закупок запасов и материалов в проектную деятельность и выставление счетов во втором полугодии, а также снижения уровня капитальных затрат во втором полугодии и других стратегических инвестиций.

В рамках этих ожиданий мы ожидаем незначительного снижения уровней чистого долга в третьем квартале с дальнейшим снижением в четвертом квартале на основе снижения оборотного капитала из-за сезонно снижающихся уровней доходов.

С начала года мы выкупили 1,1 миллиона акций MasTec по средней цене 72,28 доллара за акцию на общую сумму 81 миллион долларов. Несмотря на то, что у нас все еще есть открытое разрешение на выкуп акций от нашего Совета директоров на сумму 77 млн ​​долл. США, учитывая ожидаемое завершение сделки по приобретению IEA в конце 2022 года, мы не ожидаем дополнительных выкупов акций MasTec во второй половине 2022 года9.0009

Что касается нашего профиля оборотного капитала во втором квартале, DSO во втором квартале составили 88 дней по сравнению с 89 днями в конце первого квартала 2022 года. Поскольку мы с нетерпением ожидаем баланса 2022 года и работаем над интеграцией приобретений, мы ожидается, что к концу 2022 года DSO немного улучшится до середины 80-х годов.

Как упоминалось ранее, в первой половине 2022 года мы ускорили закупки капиталовложений, что принесло около $172 млн чистых денежных капиталовложений, поскольку мы обеспечили оборудование, ограниченное цепочкой поставок.

Мы ожидаем, что чистые денежные капитальные затраты во втором полугодии значительно снизятся и приблизится к 50 миллионам долларов, а общие годовые чистые денежные капитальные затраты на 2022 год оцениваются примерно в 220 миллионов долларов. Таким образом, наша долгосрочная структура капитала надежна. И мы по-прежнему привержены нашему рейтингу инвестиционного уровня.

Мы понимаем, что, если приобретение IEA будет завершено в четвертом квартале, это повлияет на наш краткосрочный показатель левериджа после сделки. И мы сообщили о нашем плане по нормализации нашего профиля левериджа после сделки в течение 2023 года с нашими рейтинговыми агентствами, которые сохранили наш рейтинг инвестиционного уровня.

Переходя к нашему недавно обновленному прогнозу на 2022 год, мы ожидаем, что годовая выручка составит приблизительно 9,2 млрд долларов США, при этом скорректированная EBITDA составит приблизительно 750 млн долларов США, а скорректированная чистая прибыль составит 235 млн долларов США, что приведет к скорректированной разводненной прибыли примерно в размере 3,09 долларов США на акцию.

В третьем квартале мы ожидаем, что выручка составит 2,55 миллиарда долларов, скорректированная EBITDA составит 245 миллионов долларов или 9,6% от выручки, а скорректированная разводненная прибыль на акцию составит 1,29 доллара. На этом мы заканчиваем наши подготовленные замечания.

Мы переадресуем звонок оператору для вопросов и ответов. Оператор?

Сессия вопросов и ответов

Оператор

Спасибо. [Инструкции для оператора] И мы ответим на наш первый вопрос от Алекса Райгела с Б. Райли.

Алекс Ригель

Доброе утро, господа. Хороший квартал.

Хосе Мас

Доброе утро, Алекс.

Alex Rygiel

Несколько быстрых вопросов. Очевидно, что заметное значительное смещение структуры здесь определенно происходит от вашего нефтегазового бизнеса к другим бизнесам.

Вы считаете, что эта платформа создана? Вы говорили с некоторыми из клиентов IEA и ваших клиентов? И как они реагируют на то, что MasTec становится намного больше на рынках экологически чистой энергии?

Хосе Мас

Конечно. Итак, пара моментов: пару лет назад, во время пандемии, мы изложили стратегию, чтобы действительно уйти от нашего нефтегазового бизнеса. Из-за пандемии спрос значительно сократился. Таким образом, это заставляет нас действительно смотреть на наш бизнес по-другому, о чем мы уже много говорили.

И я думаю, что одна из вещей, которую мы вроде как должны сделать шаг назад и признать, это просто замечательное изменение в переходе, которое мы видели в MasTec, правильно, Джордж намекнул на это в своем подготовленном выступлении.

Но в 2020 году наш бизнес, не связанный с нефтью и газом, составил 4,5 миллиарда долларов. В этом году он превысит 8 миллиардов долларов. В следующем году он будет к северу от 10 миллиардов долларов. Так что мы просто… мы думаем, что построили невероятный бизнес на основе возможностей, существующих на рынке.

Так что я бы сказал, что на данный момент мы думаем, что у нас есть отличное портфолио. Мы думаем, что построили удивительный бизнес с таким большим потенциалом в будущем. Я думаю, что сейчас мы действительно потратим время на интеграцию, выполнение, чтобы действительно сосредоточиться на исполнении.

Это — не то чтобы это не было нашим фокусом, но это то, на чем мы полностью сосредоточились сегодня. Что касается вашего вопроса об ИЭА, мы не ‐ очевидно, что мы очень рано. И сегодня мы управляем компаниями как двумя отдельными компаниями. Но я думаю, что просто взаимодействие с нашими клиентами было потрясающим, верно?

Я думаю, в индустрии очень много интересного. Очевидно, что вскоре после нашего объявления об МЭА обсуждение новой энергетической сборки застало всех нас врасплох в очень позитивном ключе. Это… это будет иметь большое значение для нашего бизнеса. Так что мы очень рады этому.

Alex Rygiel

И затем, переходя к сегменту связи, очевидно, что рост выручки на 30% является фантастическим, это значительный шаг вперед по сравнению с прошлым годом. И ваше руководство по марже тоже выглядит солидно.

Такое ощущение, что мы ждали разработки 5G, но казалось, что 5G существует уже три или четыре года. Можете ли вы рассказать нам о том, где, по вашему мнению, мы находимся в развертывании оборудования 5G в сети? И поэтому является ли этот рост доходов настолько устойчивым в долгосрочной перспективе?

Хосе Мас

Конечно. Так что я бы сказал пару вещей. Во-первых, большая часть работы, которую мы видели на сегодняшний день, по-прежнему является предварительной работой, которую мы ожидаем воплотить в сети, верно? Так что это было много работы на основе волокна.

Я по-прежнему считаю, что, хотя беспроводная связь значительно улучшилась, она далеко не на том уровне, который в конечном итоге будет. Если вы посмотрите на всех операторов по отдельности, очевидно, что T-Mobile с его проблемами со спектром смог начать работу быстрее.

Я думаю, что AT&T и Verizon действительно только начинают. Поэтому я ожидаю гораздо большего ускорения роста доходов от беспроводной связи в 2023 году и на протяжении всего 23 года.

Я думаю, что в оптоволоконной части рост, который вы наблюдали в нашем бизнесе, во многом связан с проводной частью бизнеса. И я также думаю, что это только начало. Одно из больших отличий, которое я вижу в этом бизнесе сегодня, по сравнению, вероятно, с любым другим временем, когда я был в бизнесе, и это бизнес, в котором я был дольше всего, заключался в том, что клиенты осознали, что им нужно делать что-то по-другому. правильно, что рабочая сила не существует для удовлетворения потребностей их рабочей силы.

Я думаю, что мы очень творчески работаем с нашими клиентами, чтобы обеспечить себе долгосрочный успех. Я думаю, что наши клиенты открыты для этого, и, откровенно говоря, они обеспокоены ресурсами, и это… это хорошее место для нашей отрасли, и я ожидаю, что она значительно возрастет дальше, чем сейчас.

Вопрос – Алекс Ригель

Большое спасибо.

Хосе Мас

Спасибо, Алекс.

Оператор

И мы ответим на наш следующий вопрос от Нила Мехты из Goldman Sachs.

Нил Мехта

Доброе утро, команда. Хосе, я хочу начать с трубопровода Mountain Valley. И одна из частей — движущиеся части вокруг законодательства, кажется, что есть более высокая вероятность того, что это продвинется. Итак, можете ли вы количественно определить набор возможностей, связанных с MVP? И что вы думаете об этом для 23 года с финансовой точки зрения?

Хосе Мас

Конечно, Нейл. Таким образом, во все, что мы выложили на сегодняшний день, мы на самом деле не включили полную конструируемость MVP. В настоящее время у нас есть определенная сумма дохода, которую мы генерируем для поддержания полосы отчуждения и поддержания проекта и статуса, в котором он находится сегодня. Мы согласны с вашим мнением. Я думаю, что гораздо выше вероятность того, что MVP произойдет — возможно, быстрее, чем мы изначально предполагали.

Очевидно, что это окажет существенное влияние на наш бизнес-сегмент нефти и газа, если и когда оно будет построено. И в цифрах, которые мы как бы изложили в диаграммах, которые мы предоставили во время нашего звонка по приобретению МЭА, я не думаю, что мы учли MVP, который будет построен в 2023 году. США, вероятно, где-то между 0,5 миллиарда долларов и 1 миллиардом долларов, в зависимости от того, как вытряхнуть окончательное разрешение. Итак, у нас осталось много работы над этим проектом. И я думаю, что вероятность того, что это произойдет в 23-м, увеличивается с каждым днем.

Нейл Мехта

И просто для уточнения — так что это отличный цвет. Это от 0,5 до 1 миллиарда долларов дополнительного дохода, который вы можете признать, если MVP действительно пройдет, чего нет в руководстве на 23 год. И справедливо ли думать, что маржа EBITDA для такого типа работы будет низкой?

Хосе Мас

Итак, Нил, конечно, на нижнем уровне это было бы точно, верно? В некоторой степени это будет зависеть от окончательного разрешения и некоторых конструктивных средств строительства, которые им придется использовать. Но я думаю, что в нижней части этого диапазона это будет дополнением к тому, что мы сейчас наблюдаем с точки зрения обслуживания. И я думаю, что это будет тот же профиль маржи, который мы обеспечиваем сверхурочно по этому проекту. Этот проект не был в верхней части наших ожиданий маржи для сегмента, но он был в хорошей марже. И это, очевидно, значительно помогает с затратами на поглощение для всего сегмента.

Нил Мехта

Идеально.

Хосе Мас

Спасибо, Нил.

Оператор

Мы ответим на наш следующий вопрос от Марка Бьянки с Коуэном.

Марк Бьянки

Спасибо. Придерживаясь нефтегазового бизнеса, вы упомянули в подготовленных комментариях о некоторых дополнительных наградах после закрытия квартала. Насколько это велико? И было ли это предусмотрено в руководстве 23 года, которое мы получили вместе с объявлением МЭА?

Хосе Мас

Итак, Марк, мы немного поговорили о стоимости приобретения. Таким образом, это было предусмотрено в том, что мы там делали. Это 300-мильный 42-дюймовый трубопровод. Мы не собираемся… мы не обязательно разглашаем стоимость проекта. Это крупнейший проект, который мы получили за более чем три года. Для нас это невероятно интересный проект.

И я думаю, что более важным является уровень активности, существующий на этом рынке сегодня. Я имею в виду, что это совершенно другой рынок, чем год назад. Это другой рынок, чем шесть месяцев назад, я думаю, что цены на сырьевые товары вернулись. Я все еще думаю, что люди воздерживались от строительства новых мощностей. Я думаю, что сегодня снова много дискуссий о нехватке мощностей, особенно на южных сланцах.

Итак, я думаю, что мы увидим значительный рост в этой отрасли, на этом рынке, и я думаю, что это принесет большую пользу. Итак, мы надеемся, что это только начало многих проектов, которые мы будем реализовывать в течение следующих нескольких лет.

Марк Бьянки

Хорошо. Большой. А затем в руководстве по чистой энергии за последнее полугодие значительный рост маржи, который понятен, учитывая то, что вы сделали ранее. Но мне просто любопытно, какого прогресса вы ожидаете добиться в третьем квартале по сравнению с четвертым кварталом?

Хосе Мас

Конечно. Таким образом, мы ожидаем, что четвертый квартал будет лучше с точки зрения маржи, чем третий квартал, потому что мы все еще будем работать над некоторыми проблемами в третьем квартале. Итак, я думаю, мы увидим хорошее улучшение со второго квартала по третий квартал. Очевидно, я думаю, что в третьем квартале маржа почти удвоится по сравнению с прошлогодним уровнем.

И тогда, я думаю, у нас будет лучший квартал года в четвертом квартале, когда начнутся некоторые новые работы и некоторые из сценариев ценообразования, о которых мы говорили, начинают действовать. Итак, я бы назовем это примерно 5-процентной маржой в третьем квартале, которая растет где-то между 7-8% в четвертом квартале.

Марк Бьянки

Отлично. Большое спасибо за это. Я верну его обратно.

Хосе Мас

Спасибо.

Оператор

И мы ответим на наш следующий вопрос от Ноэль Дилтс со Стифелем.

Ноэль Дилтс

Привет, спасибо. Хосе. Доброе утро.

Хосе Мас

Доброе утро, Ноэль.

Ноэль Дилтс

Итак, я хотел… в связи с объявлением МЭА во время телефонного разговора вы много говорили о том, что некоторые из ваших контрактов еще не открыты, чтобы скорректировать затраты. Так что мне было любопытно, во-первых, не могли бы вы рассказать о том, меняет ли текущая среда… текущая инфляционная среда, во-первых, то, как вы структурируете некоторые из этих новых контрактов. Во-вторых, если по мере открытия этих контрактов вы сможете как бы изменить или изменить некоторые формулировки, касающиеся инфляции, то как вы справляетесь со структурированием своих долгосрочных контрактов MSA? Спасибо.

Хосе Мас

Конечно, Ноэль. Так что, я думаю, это… может быть, сделать шаг назад, верно? Во многих наших контрактах у нас есть годовые эскалаторы по праву, верно? Так что дело не в том, что у нас нет эскалации, а в том, что мы получаем эскалацию в годовщину этих контрактов. Итак, мы как бы сказали, что наши клиенты не желали корректировать ставки в середине цикла, но по мере приближения этих юбилейных дат мы наблюдаем рост, верно? И эти увеличения работают в течение года. Таким образом, до конца года будет ряд контрактов и отношений с клиентами, по которым мы действительно получим прирост по всей нашей деловой книге.

Во втором квартале у нас произошел значительный быстрый рост расходов, и так уж получилось, что многие из этих годовых эскалаторов не были подняты во втором квартале. Так что по мере того, как закончится третий квартал, когда закончится четвертый квартал, мы начнем получать эти эскалаторы. У нас есть кое-что в первом квартале, верно? Проблема в первом квартале, стоимость не увеличилась до такой степени, как во втором. Таким образом, в следующем первом квартале они будут скорректированы, чтобы отразить некоторое давление, которое мы наблюдали в 2023–2022 годах9.0009

Итак, это действительно упражнение на перекатывание. Вы просто не в состоянии сделать это, как только затраты растут. Так что есть период времени, когда вы поглощаете более высокие затраты, пока вы ждете, когда некоторые из этих ежегодных эскалаторов вступят в силу.

Есть ли в контракте пункты, основанные на этом. .. на некоторых из наблюдаемых нами быстрых эскалаций расходов, которые мы собираемся скорректировать в будущем? Ответ: да. Но я бы также сказал, что исторически, помимо труда, не было каких-то особых проблем, которые так сильно повлияли бы на нас, как мы видели в этом году.

Мы продолжаем говорить о топливе, потому что я думаю, что это очевидное явление, которое влияет на нас всех в нашей повседневной жизни. И даже если вы вернетесь к прошлому году, правильно, топливо за прошлый год в процентах от дохода по сравнению с топливом во втором квартале в процентах от дохода, оно выше более чем на 120 базисных пунктов. И если вы начнете добавлять это к нашему доходу, это будет проблема сравнения на 25 миллионов долларов и 30 миллионов долларов со второго квартала 2021 года по второй квартал 2022 года.

У нас будет аналогичная проблема в третьем квартале. У нас была аналогичная проблема в четвертом квартале. Таким образом, просто на чистой ставке, прямо на чистой процентной основе, это большое колебание менее чем за год, чего мы исторически не видели. Так что это не то, что исторически привлекало наше внимание. Я не думаю, что мы проделали достаточно хорошую работу по отслеживанию расходов в деталях, как нам, вероятно, придется делать в будущем, когда эти цены изменятся. И все это позволит нам приступить к переговорам по контракту, просто узнав и зная гораздо больше, чем раньше.

Ноэль Дилтс

Хорошо. Понятно. Спасибо. А затем о подаче электроэнергии и, я думаю, в более широком смысле, просто о вашем электрическом бизнесе в целом. Я просто хотел немного больше узнать о спаде в основном бизнесе по сравнению с тем, что выглядит как рост в некоторых приобретенных операциях?

Кроме того, я думаю, что ваша электрическая работа в связи с коммуникациями немного возросла. Итак, два вопроса. Во-первых, когда вы смотрите на эту работу по распределению в рамках коммуникаций, вы видите, что это какой-то другой набор движущих сил, чем то, что вы бы охарактеризовали как более полезное топливо T&D?

И, во-вторых, не могли бы вы рассказать о том, как, например, когда мы смотрим на них. .. когда мы смотрим на INTREN, H&M и своего рода унаследованную MasTec, эти организации как бы участвуют в разных проектах или конкурируют, или мы можем увидеть, скажем, проект, на который унаследованная MasTec могла бы ориентироваться, теперь переходит к H&M. Что мы думаем об этой динамике?

Хосе Мас

Итак, кое-что по этому поводу. Ну, во-первых, если вы думаете об унаследованном бизнесе MasTec в том, что мы раньше называли нашим сегментом передачи и распределения электроэнергии, который мы теперь называем подачей электроэнергии, то это был преимущественно бизнес, основанный на передаче, верно? Будь то большие проекты или небольшие проекты, работающие с коммунальными службами, мы были гораздо более масштабируемы для передачи там в рамках нашего… как вы упомянули в нашем бизнесе связи, у нас было некоторое влияние на бизнес распределения, который был отдельным.

Таким образом, наши проблемы с точки зрения доходов во втором квартале связаны с работами по передаче, которые были отложены, и есть пара более крупных, которые мы надеемся начать здесь, в третьем квартале, которые были вытеснены с начала второго квартала, которые были под влиянием поставок материалов. На некоторые из них повлияло разрешение. Итак, мы увидели некоторое влияние на то, что мы вызвали, верно?

Когда вы посмотрите на INTREN и Henkels & McCoy, они… они… во-первых, они сильно перекошены в плане распространения по всей стране. У них также есть активы, связанные с передачей, но они действительно сосредоточились на своих основных рынках на своих местных рынках, в отличие от MasTec, которая была скорее разъездным бизнесом по сравнению с линиями электропередачи. Итак, когда мы думаем об этом сегменте, мы проделали действительно хорошую работу по интеграции частей воедино. Там не так много совпадений.

У нас нет подразделений, конкурирующих друг с другом за одни и те же проекты. Мы как бы разграничили не только географически, но даже по размеру проекта и набору проектов. Таким образом, я думаю, что есть очень четкое указание от различных групп относительно того, каковы их деловые возможности, каковы их зоны ответственности, каковы географические районы. Мы точно изменили некоторые из них, верно? Кое-что изменилось, когда мы попытались извлечь максимум пользы из купленных нами компаний. Я думаю, что мы строим гораздо лучшую платформу на перспективной основе, чем любая из компаний по отдельности.

Так что это определенно часть того, что мы делаем, но я думаю, что это очень четкое разграничение. И по мере того, как мы продолжаем выступать и выкладывать наши результаты, я думаю, мы будем выкладывать их таким же образом, верно? Потому что я действительно думаю, что важно понимать различные компоненты нашего бизнеса по мере продвижения вперед, а также то, что работает, а что лучше.

Оператор

Мы ответим на наш следующий вопрос от Джейми Кука из Credit Suisse.

Джейми Кук

Привет. Доброе утро. Я думаю, два вопроса. Во-первых, понимание оборотного капитала во втором квартале для финансирования роста, но — просто не могли бы вы нам помочь — я имею в виду, что есть большой уклон, чтобы добраться до вашего руководства по денежным потокам, так что как мы думаем о третьем квартале по сравнению с четвертым кварталом и что движет этим? И затем продолжение с Henkels и IEA, как это меняет преобразование денежных потоков компании в будущем?

И затем мой второй вопрос, Хосе, один из вопросов, я получаю много от инвесторов, очевидно, у MasTec впереди много прекрасных возможностей органического роста. Пара довольно крупных сделок, которые исторически никогда не заключались так близко друг к другу. Итак, что вы делаете, чтобы снизить риск, связанный с интеграцией двух крупных приобретений с возможностями органического роста, которые вы видите впереди? Спасибо.

Хосе Рамон

Да. Итак, сначала я отвечу на вторую часть, а затем позволю Джорджу покрыть денежный поток. Мы немного говорили об этом во время нашей предыдущей телеконференции. Я думаю, что одним из факторов, который вселил в нас большую уверенность в нашей способности по-настоящему превзойти IEA, был успех, который, как мы чувствуем, мы имеем как с INTREN, так и с Henkels. И я думаю, что одна из вещей, на которых мы, очевидно, строили бизнес в течение длительного периода времени, покупая более мелкие компании, занимающиеся слияниями и поглощениями, отличными от того, что мы делаем сегодня, но одна из реализаций тех сделок, которые были немного больше для нас, где возможность синергии не только с точки зрения затрат, но, что более важно, с точки зрения доходов и клиентов. И ответ, который мы увидели от клиентов о том, что мы увеличиваем масштабы и можем предоставлять им гораздо больше услуг, а также возможности роста, которые мы увидели от этих клиентов из-за этого, действительно открыли нам глаза на то, что мы могли бы сделать в более крупных масштабах. шкала.

Итак, я думаю, что многое из того, что мы пытаемся сделать с INTREN и Henkels, к концу этого года, мы думаем, что добились такого большого прогресса, что у нас действительно будет время, необходимое для действительно сосредоточиться на IEA и правильно интегрировать его. Таким образом, отчасти причиной того, что мы сделали то, что мы сделали, был, откровенно говоря, успех и выводы, сделанные нами в ходе предыдущих приобретений, которые привели нас к успеху – это вдохновило нас на IEA.

Опять же, я уже давно говорил, я думаю, что в этом бизнесе масштаб имеет значение. Наши клиенты ищут партнеров, которые могут помочь им сократить расходы в соответствии с их графиками или даже ускорить их графики. И я думаю, что то, что мы сделали, действительно позиционировало нас иначе, чем мы когда-либо позиционировались на рынке раньше. Я позволю Джорджу решить вопрос о денежных потоках.

Джордж Пита

Джейми, с точки зрения денежного потока за второй квартал, очевидно, у нас был отрицательный денежный поток от операционных операций. Мы говорили о последовательном увеличении выручки. Но я также думаю, что важно отметить комментарий, который мы сделали относительно того, что мы сделали с точки зрения складских запасов по материалам и материалам, верно? И это было затруднительно в течение квартала — это, безусловно, было затруднительно в течение квартала в нашем оборотном капитале. Таким образом, когда мы смотрим на вторую половину года, сочетание улучшенных доходов с превращением этого сопротивления с предварительной загрузкой, если вы будете инвентаризировать материалы и преобразовывать их в материалы для выставления счетов, в деятельность по выставлению счетов, создаст больший денежный поток для последней половины года. год.

Итак, мы считаем, что во второй половине года мы должны быть немного лучше, чем во второй половине прошлого года в каждом квартале, верно? И в третьем квартале мы начнем видеть некоторые из них. Таким образом, у нас должен быть хороший денежный поток с точки зрения третьего квартала. И отчасти это будет обусловлено тем фактом, что мы начинаем перерабатывать некоторые материалы и инвентарь, что, вероятно, приближается к 100 миллионам долларов, когда мы все сказали и сделали, что мы вложили здесь. в первой половине этого года это начнет преобразовываться в проектную деятельность и выставление счетов.

Нам очень нравится то, что у нас есть — то, что мы подготовили на год. И еще одно – когда вы говорите о чистом долге, не входящем в профиль оборотного капитала, который, с нашей точки зрения, в первом полугодии был примерно стабильным. Он остался в этом высоком диапазоне 80. Мы ожидаем, что во втором тайме ситуация немного улучшится, поскольку мы проработаем пару моментов. Но помимо всего прочего, я только что говорил о дебиторской задолженности по оборотному капиталу и товарно-материальных запасах, а затем соединил это с более низкими уровнями капитальных затрат, потому что мы — когда вы посмотрите на наши капитальные затраты, мы загрузили их заранее.

Мы удвоили наши чистые денежные капиталовложения в первой половине 2022 года и составили около 170 миллионов долларов, по-моему, в прошлом году их было около 90. Таким образом, мы значительно увеличили наши капитальные затраты. Все эти факторы складываются вместе и возвращают нас к тому, где мы должны быть, а именно к уровню долга в конце года, он примерно такой же, как и в начале, и нас вполне устраивает такая точка зрения.

Джейми Кук

Спасибо.

Хосе Рамон

Спасибо, Джейми.

Оператор

И мы ответим на наш следующий вопрос от Энди Капловица из Citigroup.

Энди Капловиц

Всем доброе утро.

Хосе Рамон

Доброе утро, Энди.

Энди Капловиц

Хосе, что вы думаете о нормализованной марже в коммуникациях в будущем? Мы знаем, к чему вы стремитесь во второй половине года и что заложено в 2023 году. Но маржа связи, как вы знаете, уже довольно давно застряла в диапазоне от 10% до 11%, и вы у вас есть Хенкельс, вы, очевидно, нанимаете кучу людей. Итак, может быть, расскажите нам немного больше о том, что вы думаете о нормализованной марже в этом сегменте и конечном потенциале маржи?

Хосе Рамон

Конечно. Я думаю, очень важно сосредоточиться на росте, который у нас был 30% в годовом исчислении, 24% последовательный рост. Причина, по которой я это говорю, в том, что это дорого, верно? Большая часть нашего роста связана с офисами на новых рынках, которые были открытыми, люди, которых мы нанимаем, не получают того же уровня производительности. Таким образом, наши поля не там, где они должны быть или где мы думаем, что они могут быть.

Мы говорили о профиле маржи в 2023 году в диапазоне от 11% до 12%, что является улучшением по сравнению с 2022 годом. многие новые сотрудники становятся более активными, вы видите это на марже.

Но правда в том, что даже на этом уровне мы ожидаем дальнейшего роста в 2023 году, что также повлияет на прибыль. Так что я до сих пор не уверен — наш долгосрочный диапазон маржи — я думаю, что мы заложили от 12% до 13% в течение длительного времени, и он не изменился по сравнению с тем, что мы считаем достижимым в сфере коммуникаций. Но для этого потребуется среда, в которой у нас нет значительного роста, где она немного более стабильна, и мы можем действительно наслаждаться плодами того, что мы создаем, чтобы достичь этого.

Думаю, мы добьемся своего. Но я думаю, что пока мы немного не стабилизируемся с точки зрения роста, мы будем постоянно наблюдать улучшение маржи, верно? Так что маржа должна быть лучше. Они станут лучше в 2023 г., но я не думаю, что мы достигнем оптимального уровня до 2024 г.

Энди Капловиц

Это полезно, Хосе. И вы упомянули, что ваши проблемные проекты будут реализованы в рамках вашего Промышленного бизнеса и Чистой энергетики к концу года. Но, как вы знаете, у вас были некоторые промахи в течение длительного периода времени в этом бизнесе чистой энергии. Итак, как вы поступите иначе, продвигаясь вперед с точки зрения участия в торгах или отбора проектов? Я знаю, вы говорили о возмещении затрат, вот куда вы меняетесь. Но зачем вам продвигать проекты с фиксированной ценой в этом промышленном бизнесе? На каких условиях вы это сделаете?

Хосе Мас

Ну, во-первых, нам нужно было вломиться в бизнес. Я думаю, если вы посмотрите на историю MasTec и посмотрите на наше приобретение Wanzek, я не знаю, что 12 лет назад они всегда были в промышленном бизнесе. Для них это был меньший компонент. Мы приняли решение за последние несколько лет, что происходило на рынке, что это был интересный рынок, на который действительно хотелось бы выйти. В связи с этим мы наняли несколько действительно значительных новых сотрудников.

И я думаю, что мы очень довольны тем бизнесом, который построили, верно? К сожалению, мы усвоили эту часть урока слишком много раз. Вы начинаете бизнес, в конечном итоге вам приходится учиться на паре неудачных проектов и тратить немного денег, чтобы действительно построить платформу.

Но я действительно думаю, что мы этого добились, верно? Таким образом, причина, по которой мы получаем работу по принципу «затраты плюс работа», заключается не в том, что клиенты хотят снизить риски для нашего бизнеса. Именно потому, что мы доказали, что мы можем что-то сделать, и у нас есть возможность удовлетворить их потребности, они готовы платить нам цену плюс делать. Мы бы никогда не смогли этого сделать, если бы не инвестировали в этот бизнес.

Так что я думаю, что для того, чтобы ворваться в бизнес, мы должны были пойти на этот риск. К сожалению, мы думали, что сможем лучше их смягчить. Это то, что есть, но это дало нам возможность построить, откровенно говоря, менее рискованный бизнес на перспективной основе. Я думаю, что есть определенные проекты, с которыми нам действительно комфортно, и мы думаем, что мы полностью понимаем, что мы думаем, что вы ‐ профиль риска очень отличается, когда нам все еще было бы удобно работать с фиксированной ценой. Когда вы беретесь за проекты, которые немного новее, такие как описанный нами проект, который, вероятно, сопряжен с большим риском как с точки зрения клиента, так и с нашей точки зрения, я думаю, вы увидите, что мы действительно работаем над возмещением затрат на них.

Хорошо, что мы можем это сделать. Это часть нашего бизнеса. Это не… это растущая часть. Я имею в виду, что наши промышленные предприятия фактически вырастут в этом году почти вдвое по сравнению с прошлым годом, хотя у нас все еще есть проблемные проекты. Но помимо этого проекты показали хорошие результаты. Так что нам нравится, куда это идет.

И снова, когда мы смотрим на наш возобновляемый и гражданский бизнес, мы думаем, что оба они работают очень хорошо. Вот где большой рост будет идти вперед. Так что это хороший кусок. Одна из вещей, на которых, как мне кажется, важно сосредоточиться, это то, что мы смотрим на эти отношения, и мы смотрим на то, что нужно нашим клиентам. А реальность такова, что многое из того, что мы делаем, — это перекрестные продажи одним и тем же клиентам.

Если подумать, строят ли это коммунальные предприятия или девелоперы производство электроэнергии, многие из них используют возобновляемые источники энергии, но каждый из них сосредоточен и в других областях. Это может быть газ, это может быть водород, это может быть улавливание углерода. Но у каждого из этих клиентов есть потребности в генерации. Они строят линии электропередач, строят подстанции к расширенным инженерным сетям, строят распределительные сети.

Таким образом, количество перекрестных опылений, которые мы получаем от одного и того же покупателя, чрезвычайно велико. И когда у вас есть эти отношения, и вы углубляете эти отношения, проекты, как правило, идут лучше, и вам становится намного легче решать свои проблемы с людьми. И я думаю, что это то, к чему мы идем, и это то, что мы строим, и мы очень рады этому.

Энди Капловиц

Цени цвет, Хосе.

Хосе Мас

Спасибо, Энди.

Оператор

Перейдем к следующему вопросу от Стивена Фишера из UBS.

Стивен Фишер

Спасибо. Доброе утро. Просто чтобы завершить дискуссию о промышленной части. Вы упомянули 425 миллионов долларов дохода в 2022 году и 300 миллионов долларов затрат плюс вознаграждения. У вас есть предварительное представление о том, как могут выглядеть доходы промышленности в 2023 году? И сколько, по-вашему, можно компенсировать?

Хосе Мас

Таким образом, мы, вероятно, заработаем где-то около 500 миллионов долларов, я бы назвал это сегодня с 300 миллионами из этой суммы плюс затраты.

Стивен Фишер

Хорошо. И баланс ‐ это будет фиксированная цена либо с существующими клиентами, как вы сказали, более глубокие отношения, например, почему вы думаете, что оставшаяся фиксированная цена будет более надежной?

Хосе Мас

Что ж, я могу сказать вам, что, по крайней мере, к северу от 100 из них находятся проекты, над которыми мы сейчас работаем и которые перенесутся в 2023 году. Так что я думаю, у нас действительно хорошее предчувствие. за финансовые показатели этих проектов, поскольку мы работали над ними. Так что некоторые из них просто истекают кровью с 2022 по 2023 год9.0009

И смотри, они… у нас уже много чего в очереди, верно? Таким образом, вопрос будет заключаться в том, как, откровенно говоря, будет выглядеть бизнес в 2024 году. И над чем мы начнем работать в 2023 году, что будет играть роль в 2024 году, что, вероятно, частично начнется в 2023 году. Часть работы, которую мы делаем сегодня, приведет к дополнительным проектам. Таким образом, в той мере, в какой мы успешно создали проекты для одного клиента, и у них за этим стоит несколько проектов, если они нас устраивают, мы сосредоточимся на фиксированной цене. Для тех, которые, по нашему мнению, сопряжены с большим риском, мы собираемся увеличить стоимость плюс. Но я думаю, что во многом это будет зависеть от существующих отношений с клиентами, которые мы построили, и возможностей, которые они откроют для нас в будущем.

Стивен Фишер

Хорошо. Если бы я мог просто спросить вас быстро о коммуникациях. Как вы учитывали какие-либо другие существенные задержки или проблемы с поглощением во второй половине года в рамках вашей структуры повышения маржи и ожиданий? Спасибо.

Хосе Рамон

Да. Стив, самый большой — нас это не особо беспокоит, потому что работы очень много, верно? Итак, реальность такова, что, когда мы думаем о второй половине года, это больше — это действительно все о работе. Если есть работа, для которой не хватает материалов, за ней стоит пять работ, которые нужно построить. Сегодня существует значительный спрос на услуги, которые мы предлагаем в этом бизнесе, и на самом деле все внимание нашей команды, особенно в последнем квартале прошлого — вероятно, в первой половине этого года было действительно сосредоточено на том, чтобы получить масштаб, чтобы быть в состоянии удовлетворить потребности. спрос, который там. В отрасли спрос намного превышает предложение рабочей силы на данный момент. И я думаю, что это то, что мы пытаемся выяснить, как лучше всего обслуживать и как лучше всего использовать преимущества. Таким образом, мы не беспокоимся о задержке отдельных проектов, потому что за этим стоит более чем достаточно работы на случай, если какой-то проект в конечном итоге будет отложен.

Стивен Фишер

Спасибо.

Хосе Рамон

Спасибо, Стив.

Оператор

Мы ответим на наш следующий вопрос от Джастина Хауке с Робертом У. Бэрдом.

Джастин Хауке

Да. Доброе утро, ребята. Так что на большинство моих вопросов здесь есть ответы. Я предполагаю, что у меня остался один вопрос, чтобы вернуться к денежному потоку. И просто… Итак, Джордж, я ценю все комментарии о том, почему вторая половина должна выглядеть лучше, когда капитальные затраты взвешены по отношению к первой половине, и некоторые проблемы с дебиторской задолженностью. Но есть ли какие-либо — я думаю, что на самом деле я спросил, был ли большой всплеск, например, ваш невыставленный счет AR и ваши остатки удержания, а также просто неутвержденные заказы на изменение. И поэтому мне любопытно, есть ли что-то, что было бы основано на вехах, что может привести к 2023 году из некоторых из этих споров по контрактам, которые вызовут проблемы с денежным потоком, или это действительно просто механические сборы AR, чтобы добраться туда?

Джордж Пита

Эй, Джастин, да, это Джордж. Нет ничего структурного или серьезного изменения в отношении компонентов неоплаченных счетов, удержания и так далее. Я бы охарактеризовал всю деятельность, в том числе и УКО, действительно в обычном режиме и в процессе продвижения вперед. Очевидно, что во втором квартале у нас был довольно значительный рост. Таким образом, в некоторых случаях вы достигаете определенных вех, но мы ожидаем, что эти вехи произойдут во второй половине года. И на картинке, где мы закончили тем, что наши DSO за квартал составили 88, я думаю, что мы будем в середине 80-х. Так что к концу года здесь будет небольшое улучшение, но не существенное изменение. Эта картина в целом приводит к денежному потоку, о котором мы говорим. Конечно, у нас будет больше в четвертом квартале, потому что наши уровни доходов будут рассеиваться. Таким образом, мы увидим улучшение денежного потока в третьем и четвертом. Во втором квартале денежный поток со стороны эксплуатации — это не только дебиторская задолженность или неоплаченные счета, но и инвестиции, которые мы сделали в отношении материалов и запасов, которые также снижают денежный поток от эксплуатации. И опять же, ожидается, что здесь они превратятся в наличные по мере того, как мы продвинемся до конца 2022 года.

Джастин Хауке

Хорошо. И я предполагаю, что мое следующее дело, я не ‐ в той мере, в какой вы можете это комментировать, потому что оно не закрыто, но поскольку у вас, ребята, есть денежная составляющая приобретения МЭА, где ваши рычаги воздействия. Мне просто любопытно, есть ли у вас какие-либо мысли о том, как могут выглядеть процентные расходы в следующем году или ставка, учитывая, что кредитное плечо немного выше, чем обычно, и куда делись ставки. Просто какой-нибудь комментарий по этому поводу, чтобы подумать об этом?

Джордж Пита

Что ж, мы говорили — мы, очевидно, говорили об этом во время телеконференции в МЭА, и ничего особо не изменилось, верно? Мы ожидаем, что наш самостоятельный долг будет находиться в диапазоне 1,7 миллиарда долларов, а затем мы добавили — мы добавим в финансирование приобретения, которое мы сейчас обсуждаем — в процессе определения того, что мы собираемся делать. Так что я не собираюсь делать публичные комментарии о том, как это будет происходить. Но я бы — конечно, если посмотреть на следующий год с точки зрения проформы, то в начале года у нас будет более высокий уровень долга. Мы ожидаем, что в течение года мы довольно значительно сократим долю заемных средств и снизимся к концу года до уровня середины 2 с точки зрения профиля заемных средств. И проценты, соответственно, в наши дни, очевидно, выше, но где-то в этом среднем однозначном диапазоне от 4% до 5%. Если вы хотите смоделировать предположение о процентных расходах, я бы сказал, что 5%, безусловно, безопасно добавить к дополнительным расходам, связанным с финансированием МЭА. И я бы так на это смотрел. Отсюда нам трудно предположить, какими будут дополнительные краткосрочные ставки, это трудно сделать, но, очевидно, мы все видели, что в этом году они двигались на север, и это, безусловно, увеличивает уровень процентных ставок от общая основа компании, потому что ставки движутся вверх.

Джастин Хауке

Это полезно. Понятно, что. Спасибо. Спасибо вам, ребята.

А — Хосе Ма s

Спасибо, Джастин.

Оператор

Мы ответим на наш следующий вопрос от Брента Тильмана с Д.А. Дэвидсон.

Брент Тильман

Привет. Спасибо. Доброе утро. У меня только что остался один, и мне было интересно — и извините, если я пропустил это, но солнечное наведение, я думаю, было скорректировано в прошлом квартале. Мне интересно, думаете ли вы, что сможете вернуть это обратно сейчас, когда тарифы были своего рода толчком к ставке.

A — Jose Ma s

Да, не в 2022 году. Таким образом, наши реальные ожидания на 2022 год не изменились. Если вы посмотрите на наш бизнес по возобновляемым источникам энергии, который, как мы ожидали, значительно вырастет в 2022 году по сравнению с 2021 годом, на самом деле снижается из-за некоторых солнечных проектов, которые вытесняются в 2023 году. Хорошо, что они вытесняются. Итак, мы знаем, что эти проекты будут реализованы. Вероятно, в конце года будет какая-то активность, но на сегодняшний день мы не изменили своего взгляда на то, что это может быть.

Брент Тильман

Ладно, отлично. Спасибо, парни. Удачи.

А — Хосе Ма с

Спасибо.

Оператор

И мы ответим на последний вопрос Шона Истмана из KeyBanc Capital Markets.

Шон Истман

Привет, ребята. Спасибо за то, что сжал меня, и я знаю, что мы долго здесь бежим, но я ценю это. Первый уровень для меня. Если мы посмотрим на крупные приобретения, о которых было объявлено за последние пару кварталов, H&M, INTREN теперь IEA, как бы вы определили операционное руководство, которое останется там, и как это влияет на принятие вами решений по этим сделкам? И, возможно, просто в свете всех возможностей роста, которые вы видите перед собой, ребята, как бы вы сформулировали своего рода операционное руководство, стратегические наймы, которые вы добавили, чтобы действительно использовать эту возможность?

А — Хосе Ма s

Шон, это отличный вопрос. И когда мы думаем о нашем бизнесе, в конце концов, независимо от всех финансовых показателей, о которых мы говорили сегодня, и существующих возможностей, в конце концов, наш бизнес — это люди. И это среда, в которой привлекать таланты, удерживать таланты невероятно сложно.

Итак, когда вы смотрите на… когда мы думаем о переходе MasTec и, откровенно говоря, преобразовании MasTec за последние пару лет, так же как и о доходах и доходах, речь идет о людях, которых вы привлекаете. команде, а также ответственность и способности, которые они должны продолжать помогать развитию бизнеса.

Итак, я думаю, что когда мы начинали с ИНТРЕН, продвигаясь через Henkels, людей, которых мы смогли подобрать в ходе этих приобретений, людей, проработавших в этих организациях 20, 30, 40 лет, они внесли огромный вклад. количество возможностей, знаний, приверженности MasTec. Когда мы думаем об IEA, мы думаем, что это будет то же самое.

Мы всегда говорили, что наши приобретения не связаны с синергией людей. Они не о том, чтобы войти в дверь и попытаться сократить расходы. Люди — самый ценный актив в этом бизнесе. Когда вы смотрите на существующие возможности роста, наша задача, наша миссия заключается в том, как мы используем людей, которых мы подбираем, и эффективность, которую мы собираемся получить за счет масштабирования, чтобы в конечном итоге использовать этих избыточных людей для продолжения работы. развивать бизнес, не так ли?

Итак, как мы можем извлечь выгоду из роста, имея возможность делать больше с помощью совместной работы людей, вот и все. Так что я думаю, когда вы… когда мы смотрим на INTREN и Henkels и на нашу способность удерживать приобретенный талант, то же самое можно сказать и об IEA. Мы очень рады тому, что около 6000 человек присоединятся к семье MasTec.

Опять же, мы надеемся, что сможем бросить им вызов и подтолкнуть их к карьере, а также дать им место, где они смогут уйти на пенсию и сделать все, что осталось в их карьере, независимо от того, начинают ли они или приближаются к хвостовой конец действительно ценный. И именно поэтому мы заключаем эти сделки, верно? Дело не обязательно в клиенте или отношениях, а в людях, которые с ними приходят.

И во всех трех случаях, будь то ИНТРЕН, будь то Henkels & McCoy или теперь IEA, мы были невероятно впечатлены уровнем талантов и уровнем людей, а также лояльностью людей к тем предприятиям, которые это то, что делает нас действительно взволнованными об этих приобретениях. Так что, откровенно говоря, это самая важная часть этих сделок. И это, вероятно, то, что меня больше всего волнует, и то, что мы сделали, и честно говоря, в IEA, присоединяющемся к команде MasTec.

Шон Истман

Очень проницательно, Хосе. И [неразборчиво] эти три вопроса, я оставлю их там.

А — Хосе Ма s

Спасибо, Шон.

Оператор

На этом сегодняшняя сессия вопросов и ответов завершена. Я верну его обратно для любых дополнительных или заключительных замечаний.

Хосе Ма s

Итак, я просто хочу поблагодарить всех за то, что присоединились к нам сегодня, и мы с нетерпением ждем возможности сообщить вам о нашей телеконференции в третьем квартале через пару месяцев. Спасибо, что присоединился к нам.

Оператор

На этом сегодняшний звонок завершен. Спасибо за ваше участие. Теперь вы можете отключиться.

Комментарий

Рекомендуется для вас

Чтобы этого не произошло в будущем, включите Javascript и файлы cookie в своем браузере.

Часто ли это происходит с вами? Пожалуйста, сообщите об этом на нашем форуме обратной связи.

Если у вас включен блокировщик рекламы, вам может быть заблокировано продолжение. Пожалуйста, отключите блокировщик рекламы и обновите страницу.

Втулка шестерни ведущего моста переднего корпуса 52-2308025 для запасных частей МТЗ — YWEP один из лучших поставщиков-импортеров оптовых дистрибьюторов в КК Канада

Обзор

Rapid Details

Применимые отрасли:

Завод-производитель

Место происхождения: Чжэцзян, Китай

Название модели:

ОЕМ

Идентификация товара:

втулка оболочкового оборудования

Программного обеспечения:

Трактор МТЗ

Качественный:

Значительно-Хорошее качество

Содержание:

Чугун

Упаковка:

Картонная коробка

Измерение:

сорок три*одиннадцать*14см

Толстый:

12 кг

ОЭМ нет:

52-2308025

Сертификация:

ИСО9001:2008

Минимальный заказ:

2 шт.

Обеспечение потенциала

Возможность поставки:

500 штук на каждые 7 дней

Упаковка и доставка

Детали упаковки

2 шт. картонная упаковка

Порт

Порт Тяньцзинь Синган, порт Ляньюньган. Порт Иу, Шанхай

Прямое время
:

Сумма(Багаж)	один – 50	пятьдесят один – сто	>100
Приблиз. Время (раз)	семь	пятнадцать	По договоренности

В Интернете Персонализация

Описание продукта

Эксперт Ever-electricity Group по производству всех типов механических и гидравлических трансмиссий, таких как: планетарные редукторы
, червячные редукторы, линейные редукторы с косозубым оборудованием, редукторы с параллельными валами, конические редукторы,
Редукторы с косозубыми червячными передачами, редукторы для сельскохозяйственных машин, редукторы для тракторов, редукторы для транспортных средств, карданные валы, отдельные редукторы и связанные с ними части редукторов и другие связанные с ними элементы, звездочки, гидравлическая техника, вакуумные насосы, гидравлические муфты, рейки для оборудования, цепи, зубчатые шкивы, udl speed вариаторы, V-образные шкивы, гидравлический цилиндр, насосы оборудования, винтовые воздушные компрессоры, муфты вала, червячные редукторы с малым люфтом и так далее. кроме того, мы можем изготовить индивидуальные вариаторы, мотор-редукторы, электродвигатели и другие гидравлические элементы по чертежам заказчика.
Мы предоставляем надежного получателя гранта за хорошее качество продукта с помощью сложных инструментов проверки и проверки. специализированный технологический персонал, изысканные технологии обработки и строгий метод контроля. В последние годы компания быстро развивается благодаря своему богатому опыту в области производства, сложной программе управления, стандартизированной системе управления, мощной технологической силе. Мы часто придерживаемся концепции выживания за счет качества и роста за счет инноваций в науке и технологических инновациях. Наша команда готова работать с вами рука об руку и вместе творить чудеса!

Подключенные товары

Подробная информация о компании

Свяжитесь с нами

Мы полностью привержены обеспечению крупных OEM-производителей хорошего качества для различных отраслей промышленности. Свяжитесь с нами Телефон для неотложной помощи: (514) 667-5372 Мобильный телефон: (514) 701-1518 Электронная почта: [email protected] Insert. : 2345 Rue de Gentilly Ouest, Longueuil, QC J4J 5h3 Canada

Использование изображений или логотипов компонентов подлинного производителя оборудования (OEM), например. CASE® и John Deere® comer® предназначены только для справки и для указания использования и совместимости продукта. Наш бизнес и подробно описанные здесь сменные компоненты не спонсируются, не аккредитуются и не производятся OEM-производителем. Попытка найти торгового агента по соседству: Канада Оттава Альберта Эдмонтон Британская Колумбия Виктория Манитоба Виннипег Нью-Брансуик Фредериктон Ньюфаундленд и Лабрадор Сент-Джонс Новая Шотландия Галифакс Онтарио Торонто Остров Принца Эдуарда Шарлоттаун Квебек Квебек Сити Саскачеван Регина Северо-Западные территории Йеллоунайф Нунавут Икалуит Юкон Уайтхорс Эйрдри Бомонт Брукс Калгари Камроуз Честермир Чилли Лейк Эдмонтон Форт Саскачеван Гранде Прери Лакомб Ледук Летбридж Ллойдминстер Наркотики Шляпа Ред Дир Спрус Гроув Сент-Альберт Ветаскивин Эбботсфорд Армстронг Бернаби Кэмпбелл Ривер Каслгар Чилливак Колвуд Кокитлам Кортни Крэнбрук Доусон Крик Дельта Дункан Эндерби Ферни Форт Сент-Джон Гранд Форкс Гринвуд Камлупс Келоуна Кимберли Лэнгфорд Лэнгли Мейпл-Ридж Мерритт Нанаймо Нельсон Нью-Вестминстер Северный Ванкувер Парксвилл Пентиктон Питт Медоуз Порт Алберни Порт Кокитлам Порт Муди Пауэлл Ривер Принц Джордж Принц Руперт Кенел Ревелсток Ричмонд Россла nd Salmon Arm Surrey Terrace Trail Vancouver Vernon Victoria West Kelowna White Rock Williams Lake Brandon Dauphin Flin Flon Morden Portage la Prairie Selkirk Steinbach Thompson Winkler Winnipeg Bathurst Campbellton Dieppe Edmundston Fredericton Miramichi Moncton Saint John Corner Brook Mount Pearl St. John’s Yellowknife Iqaluit Barrie Belleville Brampton Brant Брантфорд Броквилл Берлингтон Кембридж Кларенс-Рокленд Корнуолл Драйден Эллиот Лейк Беттер Садбери Гуэлф Округ Халдиманд Гамильтон Каварта Лейкс Кенора Кингстон Китченер Лондон Маркхэм Миссиссауга Ниагара Фоллс Норфолк Каунти Норт Бэй Ориллия Ошава Оттава Оуэн Саунд Пемброк Питерборо Пикеринг Порт Колборн Принц Эдуард Каунти Куинт Уэст Ричмонд Хилл Сарния Солт ст. Мари-Сент-Катаринс Сент-Томас Стрэтфорд Темискаминг-Шорс Торольд Тандер-Бей Тимминс Торонто Вон Вауган Ватерлоо Велланд Виндзор Вудсток Шарлоттаун Саммерсайд Актон Вейл Альма Амос Амки Асбест Бэ-Комо Бэ-Д’Урфе Бэ-Сен-Поль Баркмер Биконсфилд Босвилль Бохарнуа Бопре Беканкур Бедфорд Бельтер Белоил Berthierville Blainville Boisbriand Bois-des-Filion Bonaventure Boucherville Lac-Brome Bromont Bromont Brossard Brownsburg-Chatham Candiac Cap-Chat Cap-Santé Carignan Carleton-sur-Mer Causapscal Chambly Chandler Chapais Charlemagne Châteauguay Château-Richer Chibougamau Clermont Coaticook Contrecoeur Cookshire-Eaton Cote Saint- Люк Кото-дю-Лак Коуэнсвилль Данвиль Давелюйвилль Дежелис Делсон Десбиенс Дез-Монтань Дизраэли Долбо-Мистассини Доллар-де-Ормо Доннакона Дорваль Драммондвиль Данхэм Дюпаркет Ист-Ангус Эстерель Фарнэм Фермон Форествилль Фоссамбо-сюр-ле-Лак Гаспе Гатино Грейсфилд Грэнби Гранд-Ривьер Хэмпстед Хадсон Хантингдон Джольетт Водопады Кингси Киркланд Ла Мальбе Ла Покатьер Ла Прери Ла Сарр Ла Тюк[QC one] Лак-Делаж Лашют Лак-Мегантик Лак-Сен-Жозеф Лак-Сержан Л’Ансьен-Лоретт Л’Ассомпсьон Лаваль Лавалтри Лебель-сюр-Кевийон Л’Эпифани Лери Леви Л’Иль-Кадье Л’Иль-Дорваль[QC 2] Л’Иль-Перро Лонгёй Лотарингия Луизвиль Макамик Магог Малартик Маниваки Мариевиль Маскуш Матагами Матан Мерсье Метабечуан–Лак-а-ла-Круа Метис-сюр-Мер Мирабель Мон- Джоли Мон-Лорье Монманьи Монреаль[QC 3] Монреаль Запад Монреаль-Восток Мон-Сен-Илер Мон-Трамблан Маунт-Рояль Мердоквиль Невиль Нью-Ричмонд Николе Норманден Нотр-Дам-де-л’Иль-Перро Нотр-Дам-де-Прери Оттерберн Park Paspébiac Percé Pincourt Plessisville Pohénégamook Pointe-Claire Pont-Rouge Port-Cartier Portneuf Prevost Princeville Québec[QC Four] Repentigny Richelieu Richmond Rigaud Rimouski Rivière-du-Loup Rivière-Rouge Roberval Rosemère Rouyn-Noranda Saguenay Saint-Augustin-de-Desmaures Saint — Базиль Сен-Басиль-ле-Гран-Сен -Брюно-де-Монтарвиль Сен-Сезер Сен-Коломбан Сен-Консистенс Сент-Адель Сент-Агата-де-Мон Сент-Анн-де-Бопре Сент-Анн-де-Бельвю Сент-Анн-де-Мон Сент-Анн- де-Плен Сент-Катрин Сент-Катрин-де-ла-Жак-Картье Сент-Жюли Сент-Маргерит-дю-Лак-Массон Сент-Мари Сент-Март-сюр-ле-Лак Сент-Тереза ​​Сент-Эсташ Сен-Фелисьен Сен-Габриэль Сен-Жорж Сен-Гиацинт Сен-Жан-сюр-Ришелье Сен-Жером Сен-Жозеф-де-Бос Сен-Жозеф-де-Сорель Сен-Ламбер Сен-Лазар Сен-Лин-Лорентид Сен-Марк-де- Carrières Saint-Ours Saint-Pamphile Saint-Pascal Saint-Pie Saint-Raymond Saint-Rémi Saint-Sauveur Saint-Tite Salaberry-de-Valleyfield Schefferville Scotstown Senneterre Sept-Îles Shawinigan Sherbrooke Sorel-Tracy Stanstead Sutton Témiscaming Témiscouata-sur-le- Lac Terrebonne Thetford Mines Thurso Trois-Pistoles Trois-Rivières Valcourt Val-d’Or Varennes Vaudreuil-Dorion Victoriaville Ville-Marie Warwick Waterloo Waterville W Эстмаунт Виндзор Эстеван Флин Флон Гумбольдт Ллойдминстер Мартенсвилль Мидоу Лейк Мелфорт Мелвилл Муз Джо Норт Баттлфорд Принц Альберт Регина Саскатун Свифт Недавний Уорман Уэйберн Йорктон Уайтхорс

90th (US) Infantry Division – August 1944 1944 – After Action Reports

90th (US) Infantry Division

After Action Reports – Battle of Normandy
August 1944

Headquarters 90th Infantry Division
APO 90, Армия США

ЧАСТЬ I

ПЕРЬЕ В ЛЕ-МАНЕ

90-я пехотная дивизия перешла из VIII корпуса и 1-й армии в XV корпус и 3-ю армию в полдень 1 августа 19 г. 44. В то время он находился на бивуаке в окрестностях ПЕРЬЕ. Он только что вышел из ШЕРБУРГСКОГО ПОЛУОСТРОВА.

В течение дня Дивизия получила приказ двигаться на СЕН-ИЛЕР-ДЮ-АРКУЭ на моторах. Первоначальные задачи заключались в следующем: (1) Захватить и обезопасить мосты через реку Селуне возле Сент-Илер. (2) Заблокируйте продвижение противника на ЗАПАД на АВРАНШЕ, между РЕКАМИ СЕЛУНЕ и РЕКАМИ. (3) Освободить части VIII корпуса и защитить ПЛОТИНЫ на РЕКЕ СЕЛУНЕ между СЕНТ-ИЛЕРОМ и АВРАНШЕМ. (4) Будьте готовы двигаться на ВОСТОК, СЕВЕРО-ВОСТОК или СЕВЕР. Позднее эта миссия была расширена. (5) Захватить город ЛУВИНЬ и расширить зону на ЮГ, чтобы соединиться с 79м пехотная дивизия действовала справа от нас.

Этот шаг должен был иметь приоритет на пути на ЮГ от ПЕРИЕРС. Многие другие подразделения, которые двигались по этой дороге, сделали этот марш очень неровным. Однако части сомкнулись с достаточной оперативностью, а боевые части оперативно заняли позиции.

Выдвижению на эту позицию предшествовал спецназ, который действовал как передовая кавалерия. Эти силы, «TASK FORCE RANDOLPH», под командованием подполковника Джорджа Б. Рэндольфа, в составе 90-я разведывательная рота роты D 712-го танкового батальона (лейтенанта) продвигалась вперед со всей возможной скоростью. Он быстро уничтожал или отбрасывал легкое сопротивление, которое встречал. ОПЕРАТИВНАЯ ГРУППА «РЭНДОЛЬФ» сопровождалась специальной оперативной группой под командованием подполковника Кристиана Н. Кларка-младшего. Эта группа состояла из 3-го батальона 358-го пехотного полка (МТЗ) (подполковник Джейкоб В. Билке-младший), 344-й батальон FA (105-мм гаубицы) (подполковник Мертон Мансон), 1 взвод, рота A, 315-й инженерный батальон, 607-й батальон TD без одного взвода. Средние танки оставили в тылу, чтобы не мешать подвижности ни TASK FORCE CLARKE, ни основным корпусам.

Было обнаружено, что окрестности СЕНТ-ИЛЕР-ДЮ-АРКУЭ защищены, а железнодорожные мосты взорваны. Однако главный мост оказался неповрежденным, когда ведущие элементы достигли возвышенности над ним. Дорога, ведущая к мосту, подверглась сильному артиллерийскому обстрелу по мере приближения войск, и было решено быстро пройти через этот район, бросившись на мост одновременно с фронта и с близкого фланга, и в то же время сделать более широкий обход в сторону возвышенности. на нашем правом фронте. Обе эти миссии были запущены одновременно без разведки, кроме того, что можно было увидеть с наблюдательного пункта у дороги. Быстро построили огневую базу и разместили артиллерию. Атака вызвала огонь противника, который был быстро нейтрализован, и город был занят. Силовики продвинулись на ВОСТОК и ЮГ и сразу же приступили к патрулированию своей части района. [Страница 1]

Атака ST HILAIRE характеризовалась агрессивными действиями авангарда, который быстро организовал огневую базу для поддержки атаки на мосту и быстро маневрировал, чтобы предотвратить его разрушение. Взвод, составлявший передовой отряд, двинулся по дороге с удвоенной скоростью сразу после форсирования реки и быстро развернулся, когда по нему открыли огонь вражеские пулеметы. Подошедшие легкие танки перебрались через мост и способствовали сокращению огня стрелкового оружия. Хотя вражеские высокоскоростные орудия вели огонь по этой зоне, танки двигались так быстро, что ни один из них не был подбит, и сопротивление немедленно прекратилось. Их подход был осквернен в пределах 100 ярдов от моста. Бой из стрелкового оружия К СЕВЕРУ от города характеризовался тем, что пехота двигалась вперед, быстро стреляя по мере продвижения огнем с ходу. Атака началась в 11:00 и к 02:14:30 августа город был взят. Позиция удерживалась в течение 3-го и 4-го. Миссия выполнена.

1-я дивизия двигалась на ВОСТОК вдоль РЕКИ СМОТРЕТЬ на МОРЕНЕ. Он закрылся недалеко от города. Его левая задняя часть все еще не была защищена. Наш левый фланг, следующий за 1-й дивизией, был выдвинут к ЮВИНИ.

Затем была получена дополнительная миссия по перемещению на ЮГ, захвату и расширению зоны до ЛУВИНЬ ДУ ПУСТЫНЬ. Эта миссия была выполнена при незначительном сопротивлении, и патрулирование сразу же началось в направлении ЛАНДВИВ. Сопротивление ЛАНДИВИ быстро прекратилось, и в городе остались небольшие силы, чтобы сдерживать его от возвращения немцев.

5 августа дивизии была поставлена ​​задача двинуться на реку МАЙЕН в зоне, правом которой был ЛАВАЛЬ (исключительно для 79-й дивизии), захватить и обеспечить переправу СЕВЕРНЕЕ от ЛАВАЛЬ, в пределах зоны. Также была поставлена ​​непредвиденная задача: если 1-я дивизия слева от нас, а затем в МОРТЕН, не наступит на МАЙЕН, 90-я дивизия повернет влево перед 1-й дивизией, где бы она ни остановилась, чтобы захватить и обезопасить мосты в МАЙЕННЕ и рядом с ним. Для выполнения этих задач был моторизирован только один пехотный полк. Был организован специальный отряд под названием TASK FORCE WEAVER под командованием бригадного генерала Уильяма Дж. Уивера, помощника командира дивизии. В его состав вошли Оперативная группа Randolph (90-й разведывательный отряд, рота D 712-й танковый батальон (лейтенант) плюс CT 357 (полковник Уильям Б. Барт)) остальные танки, дивизион средней артиллерии и штаб, а также ограниченное количество средств связи.

1-я дивизия не продвинулась вперед МОРТЕЙНА, а 90-я начала наступление. Он был освобожден от всех других миссий. ОПЕРАТИВНАЯ ГРУППА WEAVER быстро продвигалась вперед, за ней следовал специальный отряд разведки, легкие танки и подгруппа под командованием Рэндольфа, которые вовремя ликвидировали несколько блокпостов, чтобы основная колонна могла продолжать непрерывное движение. Город ЭРНИ не был защищен. Сопротивление, возникшее в лесу между ЭРНИ и МАЙЕНН, было быстро подавлено и обойдено. Отряд прибыл к западу от города в 12.00, пройдя 37 миль. [Страница 2]

Уивер нашел мост через реку МАЙЕН в городе неповрежденным и решил захватить его до того, как враг сможет его разрушить. Он разделил свои силы на две части и послал полковника Уильяма Б. Барта, командира 357-го пехотного полка, вместе со 2-м и 3-м батальонами 357-го полка переправиться через реку ЮЖНЕЕ от города и нанести главный удар по МАЙЕННЕ с ЮГА в одном направлении. попытка захватить плацдарм. Остальные элементы он отправил под командованием майора Эдварда С. Гамильтона в прямую лобовую атаку по дороге с ЗАПАДА, через мост и в город. Хотя усилия Барта планировались как главный способ атаки, Гамильтон продвигался вперед настолько быстро, что мост был захвачен, а противник оттеснен на другую сторону города к тому времени, когда Барт переправился и смог организовать своих людей для атаки. бой. Мост оказался подготовленным к сносу, но темп атаки был таков, что противник не успел его разрушить. Затем ОПЕРАТИВНАЯ ГРУППА заняла город МАЙЕН и организовала круговую оборону на ночь. 900:09

358-й и 359-й пехотные полки начали пеший марш. 358-я дивизия, находившаяся в СЕНТ-ИЛЕРЕ, двинулась на ГОРРОН, преодолела 27 миль и закрылась ближе к вечеру. Они отправили разведку и установили плацдарм у взорванного моста возле Сен-Жермена на полпути между Лавалем и Майеном. Около полудня следующего дня инженеры начали восстанавливать мост. На следующее утро, 6 августа, этот полк двинулся на МОНЦУРС и прибыл к мосту до того, как он был достроен. Пешеходные элементы пересекались через плотины и плоты. Когда мост был построен около 1745 г., моторные части переправились, и полк занял бивуак примерно в 5 милях от МОНЦУРСА. 359th, приблизившись к ЛАНДИВИ накануне, после пешего марша в 22 мили, двинулся на ЭРНЕ, днем ​​разбил лагерь ЮЖНЕЕ от города, а ранним вечером переместился еще ЮЖНЕЕ к окрестностям АНДУВИЛЬ, где разбил лагерь. на ночь. На следующее утро они двинулись на грузовике по мосту К СЕВЕРУ от Лаваля, построенному 106-м кавалерийским полком. Они шли на Ле-Ман.

На следующий день (6 августа 1944 г.) дивизия была проинформирована о том, что 1-я дивизия освобождает ее от обороны плацдарма в МАЙЕННЕ. Было приказано перебросить элементы в МАЙЕННЕ на ЛЕ-МАНЕ наиболее быстрыми путями. Было решено двинуть колонну двумя эшелонами, один под Уивером, двигаясь по маршруту АРОН-ЭВРОН-СЕНТ-СЮЗАННА-СЕНТ-ДЕНИЗ Д’ОРК-ЛЕ-МАН. Моторизованные под командованием Барта пехотные части должны были двигаться на ЮГ через МОНСЮР-СЕН-СЮЗАНН-БЕРНЕ-ЛЕ-МАН. Колонна Уивера во главе с разведывательной ротой без 1 взвода, танков, 1 батальона пехоты и 1 артиллерийского дивизиона двинулась на город Арон. Колонна Барта состоит из остатков 357-го пехотного полка (усиленного двумя взводами средних танков), за которым следует батальон из 359 пехотных полков.th, которая двигалась в MAYENNE, чтобы занять плацдарм, прежде чем стало известно, что 1-я дивизия освободит нас от этой задачи. Войска Уивера встретили немецкие войска, продвигавшиеся с миссией отбить МАЙЕНН. Бой велся до позднего вечера у города Арона. Противник был отброшен на несколько сотен метров. [Страница 3] Войска Барта прорвались через МОНСЮР, а его передовые части вечером достигли СЕН-СЮЗАН. Однако его колонна была захвачена небольшим отрядом, а тыловой батальон отряда Барта был отрезан и не дошел до МОНЦУРСА. Он отбросил сопротивление и рано утром следующего дня продвинулся вперед и замкнулся в тылу войск Барта у Сен-Сюзанны. После того, как 1-я дивизия у Арона сменила его, Уивер повернул свою колонну вспять. Двигаясь НА ЮГ через МОНСУРС, он нашел 3591-й пехотный полк (командир полковник Роберт Л. Бэкон) вступил в бой с противником перед городом ВАЙЖ.

После того, как колонна Уивера рассеялась, Кларк последовала за Бартом пешком к СЕНТ-СЮЗАННЕ.

Теперь все колонны успешно вышли, и дивизия не пострадала в пределах своей зоны дивизии. Однако было необходимо перекрыть все дороги на СЕВЕР и ВОСТОК в МОНТСУРЕ, потому что сообщалось о больших силах в лесу между МАЙЕННОМ и СЕНТ-СЮЗАННОМ. 106-й кавалерийский полк был остановлен перед EVRON. Они сдержали силы противника и продолжили разведку на ВОСТОК. Противник попытался выйти на МОНЦУРС и его бронетехника была уничтожена нашими блокпостами. 900:09

В ST SUZANNE Барт столкнулся с сильным артиллерийским огнем и решительной атакой пехоты и около 15 танков. При поддержке артиллерии он оттеснил противника в лес ВОСТОЧНЕ-ВОСТОЧНЕЕ от города. Пока его маршрут все еще находился под обстрелом, он промчал свою колонну на моторах мимо позиций противника и мимо БЕРНЕ. Глава его отряда прибыл на перекресток дорог недалеко от ЛЕ-МАНА рано утром следующего дня (8 августа 44 г.). Он простирался вдоль маршрута далеко назад к СЕНТ-СЮЗАННЕ. Кларк немедленно замкнулся, образовав сплошную колонну на этом маршруте. Батальон был оставлен в тылу для прикрытия полосы наступления от МОНЦУРСА в тыл полку Кларка.

Уивер, обнаружив, что Бэкон уже вступил в бой перед ВЭЖ, повернул колонну в сторону СЕН-СЮЗАН с планом обойти противника в ВЭЖ через ШАММ. Однако в ШАММЕ он столкнулся с частями тех же сил, которые пытались вернуть себе Сен-Сюзанн, и, хотя атака продвигалась вперед, заставляя противника отступить в лес, он обнаружил, что сокращение этого пути затянется. Оставив небольшой сдерживающий отряд, он развернул свою колонну. Поскольку Бэкон к тому времени очистил противника от ВЭЖ, он прошел через Бэкон и двинул свою моторизованную колонну на Ле-Ман.

Позже Бэкону было поручено уменьшить карман в СЕНТ-СЮЗАН-ЧАММ.

Уивер сталкивался с несколькими центрами сопротивления в СЕН-ЖАН-СЮР-ЭРНЕ, СЕН-ДЕНИЗ Д’ОРК, ЖУ-ЭН-ШАРНИ, ШЕССЛЕ, БРЕЙНС-СЮР-ДЖИ, КУЛОН и ШОФФУР-НОТР-ДАМ. Это сопротивление становилось все более интенсивным по мере продвижения вперед. Сначала считалось, что сопротивление было незначительным, но [Страница 4] ввиду того, что в этом районе было захвачено около 1200 пленных, должны были быть очень значительные силы, защищающие этот район. Пленники были схвачены, когда атака Уивера отбросила их назад по главной дороге. Они столкнулись с колоннами Барта и Кларка, которые столкнулись на дороге СЕН-СЮЗАН-БЕРНЕ-ЛЕ-МАН, когда противник пытался уйти на СЕВЕР.

Когда прибыла Кларк, Барт немедленно перебросил один батальон в Ле-Ман по главной дороге. Он столкнулся с сопротивлением сразу после проезда перекрестка. Командир дивизии удерживал все остальные части на месте до позднего вечера, во время процесса сближения. друг в друга. Все возможные средства были использованы для обозначения их относительного положения. СЕВЕРНЫЕ войска были зафиксированы вдоль дороги, и их положение было передано ЮЖНОЙ колонне по штатной радиосвязи, артиллерийской радиосвязи, танкам, а на заключительном этапе артиллерийскому самолету связи было приказано кружить над передовыми частями каждой группы и, в частности, над фронтом. транспортная развязка, которую тогда удерживал батальон Гамильтона. Батальон Барта, немедленно двигавшийся к Ле-Ману, наткнулся на сильные блокпосты и успешно их ликвидировал.

К 08:19:45 августа 44 года ситуация прояснилась настолько, что командир дивизии приказал Кларку следовать по разведанному им маршруту, пересечь реку СЕВЕРНЕЕ ЛЕ-МАНА, перерезать дороги, идущие на СЕВЕР и СЕВЕРО-ВОСТОК, и двигаться на ЛЕ-МАНЕ с СЕВЕРА, в то время как колонна Барта двинулась по дороге и прошла через город.

Вдоль дороги был оставлен отряд, чтобы продолжать подбирать заключенных, когда они продвигались вперед.

Вскоре после полуночи утром 9 августаПатрули батальона Мейсона (3-й батальон 357), действовавшие вместе с Уивером, вступили в контакт с батальоном Гамильтона (1-й батальон 357) через перекресток дорог, и эти две силы были объединены, котёл сократился. Были обнаружены небольшие силы противника, и этот район продолжал подвергаться преследованиям со стороны этих сил.

Наступление Барта на Ле-Ман было успешным, и рано утром (0

B августа 44 г.) он достиг реки в городе.

В 19:45, 8 августа, Кларк двинулся вперед и поставил блокпосты вдоль разведанного маршрута, ведущего на СЕВЕРО-ЗАПАД из ЛЕ-МАНА. На одном из этих маршрутов, прежде чем его колонна достигла его, блокпост столкнулся с крупными немецкими силами, выходившими из города. Он немедленно открыл огонь и взял примерно 40 или 50 пленных. Из-за небольшого блокпоста многие другие бежали до прибытия помощи. Кларк переправился через реку ночью и к утру был уже верхом на СЕВЕРНОЙ [Странице 5] ДОРОГИ. Он быстро двинулся в сторону города. Ему предшествовали элементы 79-го1-я стрелковая дивизия, вошедшая в свою полосу города с ЮГО-ВОСТОКА. 5-я танковая дивизия окружила город с ЮГА. На следующее утро все боевые части дивизии быстро двинулись через город, заняли позиции СЕВЕРО и ВОСТОЧНЕЕ от города и приготовились двигаться СЕВЕРО, СЕВЕРО-ВОСТОК или ВОСТОК.

Артиллерия под командованием бригадного генерала Джона М. Девайна всегда шла в ногу. Командир дивизии редко задумывался, за исключением тех случаев, когда это было необходимо. Он всегда был там. Все миссии были выполнены.

Дивизия прошла 140 миль за 10 дней, 53 тяжёлых боя и многочисленные стычки. 1517 пленных были взяты в плен за пять дней продвижения от реки МАЙЕН к САРТЕ у ЛЕ-МАНА. Практически все были из кармана ST SUZANNE-VAIGES-LE MANS. Многие были убиты. Наших убитых, раненых и пропавших без вести было менее 300 человек. Было уничтожено много танков, бронетехники и другой техники. Войска, защищавшие Ле-Ман, были полностью уничтожены.

МакЛЕЙН КОМАНДУЮЩИЙ: СТИЛУЭЛЛ G-3

ЧАСТЬ II

ЛЕ-МАН — ШАМБУА

Бой на открытом «Кармане»

По состоянию на полночь 9-10 августа 90-я дивизия располагалась севернее и восточнее ЛЕ-МАНА в состоянии готовности к движению на север. 79-я пехотная дивизия, также входящая в состав XV корпуса, находилась к югу от Ле-Мана, 5-я бронетанковая дивизия — обычно к востоку от города, а недавно присоединившаяся к 2-й французской бронетанковой дивизии проходила через 90-ю дивизию на севере.

В 10:00 10 августа XV корпус отдал приказ о наступлении корпуса на север для захвата рубежа CARROUGES-SEES. Наступление должно было осуществляться с помощью 5-й бронетанковой дивизии, за которой следует 79-я дивизия справа и 2-я французская бронетанковая дивизия, за которой следует 90-я дивизия слева. Все подразделения были немедленно подняты по тревоге о движении. В 10.12.00 90-я дивизия отдала приказ о наступлении тремя колоннами по порядку. (1) моторизованная ПБК 9, за которой следует 357-й пехотный полк в правой колонне, (2) инженерно-артиллерийский полк в центральной колонне и (3) ПБК 8, за которым следует танковый батальон в левой колонне. 358-й пехотный полк также отвечал за защиту левого фланга корпуса, используя для этой цели усиленный моторизованный батальон.

В 18:00 трем КТ было приказано выдвинуться в 110600. Тем временем была установлена ​​связь со 2-й французской бронетанковой дивизией, которая накануне начала движение на север и быстро продвигалась, встречая рассеянное сопротивление, главным образом в виде блокпостов.

В течение дня 11 августа дивизия наступала в тылу 2-й французской бронетанковой дивизии и с наступлением темноты закрылась в районе реки РЕНЕ-ФРЕНЕ-СЮР-САРТ-ОРН. Части 357-го и 358-го пехотных полков обеспечивали прикрытие переправ через реку ОРНЕ в полосе дивизии. 900:09

В ночь с 11 августа на утро 12 августа 5-я танковая дивизия прорвалась к СЕЕС, а 2-я французская бронетанковая дивизия — к Алансону и приближалась к ФОР-Д’ЭКУВ. В 12:10:50 корпус приказал 90-й дивизии без промедления наступать, чтобы завершить захват Алансона и продвинуться на север через FORET D’ECOUVES, занять высоту в районе LE CERCUEIL (28:02) и установить контакт со 2-й французской бронетанковой дивизией. в районе CARROGES. Получив этот приказ, дивизия была немедленно приведена в движение, слегка уклонившись на восток, чтобы избежать FORET DE PERSEIGNE, который, как сообщалось, содержал значительные немецкие силы. 900:09

RCT 9 двинулся моторами на Алансон, чтобы сменить части 2-й французской бронетанковой дивизии в этом городе и продолжить движение на север к конечной цели. ПБГ 7 следовала за ПБГ 9, а ПБГ 8 двигалась маршем в колонне левой дивизии, поддерживая безопасность левого фланга. 90-му разведывательному отряду было приказано собраться в СЕНТ-ПАТЕРНЕ, чтобы связаться с помощником командира дивизии в этом месте для получения подробных инструкций и предшествовать 359-му пехотному полку, прикрывающему их продвижение к северу от Алансона. 90-я разведывательная рота обогнала 2-ю французскую бронетанковую дивизию и впервые вступила в контакт с противником на возвышенности к югу от ФОРЕ-ДЕКУВ. В середине дня через них прошли части 2-й французской бронетанковой дивизии, которые вступили в бой с противником, который превратился в сравнительно ожесточенный бой.

Поскольку стало очевидным, что в ФОР-Д’ЭКУВ есть силы противника, XV корпус CG изменил приказ на день для 90-й дивизии следующим образом:

(1) Установить плацдарм ALENCON.

(2) Не совершать деление в FORET. Только разведывательные подразделения войдут в FORET.

Эти измененные приказы были доведены до полков в пути. 9-я ПБК, которая атаковала части 2-й французской бронетанковой дивизии, сражавшиеся на южной окраине ФОРЕ, получила приказ занять позиции по обеим сторонам дорог к северу и северо-востоку от Алансона. 7-й ПБК было приказано двигаться через Алансон на северо-запад и занять позиции с левого фланга 359-й дивизии.й пехоты до р. САРТ включительно. 358-му пехотному полку было приказано выдвинуться на сборную позицию к югу от Алансона, а 1-й батальон этого полка дислоцировался в районе к западу и юго-западу от Алансона, что обычно являлось протяженным продолжением реки САРТ до юго-запада до ФРЕНЕ-СЮР-САРТ. КП дивизии переместился в точку в 1 миле к югу от Алансона.

Из-за запутанной ситуации к северо-западу от Алансона и нашей неспособности определить точное местонахождение французов в направлении CARROUGES, 357-й пехотный полк занял позиции за пределами назначенной линии. К 22:00 все подразделения закрылись в назначенных районах.

13 августа дивизия расширила и укрепила алансонский плацдарм. RCT 7 с прикрепленным 345-м батальоном FA двинулся на северо-запад и занял доминирующее положение к юго-востоку от CARROUGES. 3-й батальон 358-го пехотного полка был переброшен к северу от РЕКИ САРТА, освобождая левые части в исходной зоне действий ПБК 7 и устанавливая контакт с 357-м пехотным полком и 1-м батальоном 358-го пехотного полка, которые оставались к югу от РЕКИ САРТА. Оставшийся батальон, 358-й пехотный, был оставлен в качестве мобильного резерва вблизи дивизии CP. 357-й пехотный полк в течение дня взял в плен множество пленных, в основном в виде неорганизованных остатков, двигавшихся на восток, чтобы избежать окружения. 359В конце дня пехота оттеснила 1-й батальон на север через FORET D’ECOUVES, чтобы заблокировать дорогу CARROUGES-SEES. Тем временем 2-я французская бронетанковая дивизия и 5-я бронетанковая дивизия вели активные боевые действия в районе КАРУЖ-ЭБУШ-АРЖАНТА, а 79-я пехотная дивизия была сосредоточена в районе МЕЛЬ-СЮР-САРТ.

Рано утром была получена информация о том, что XX корпус с 80-й пехотной дивизией справа атаковал днем ​​слева от XV корпуса с целью, уже занятой XV корпусом. К полудню от левофланговых частей дивизии поступили донесения о том, что 1 моторизованный СТ 80-й пехотной дивизии продвигается на северо-восток через дивизию. Была предпринята безуспешная попытка остановить это подразделение до переориентации. Корпус был незамедлительно уведомлен, и информация была передана в армию. Этому конкретному подразделению 80-й пехотной дивизии в конце концов было приказано собраться к северу от FORET D’ECOUVES в ожидании возвращения в свое подразделение. Впоследствии XX корпус был перенаправлен южнее и восточнее XV корпуса.

14 августа 90-я дивизия была направлена ​​на зачистку FORET D’ECOUVES. Это было выполнено без происшествий двумя батальонами 359-го пехотного полка и 1 батальоном 357-го пехотного полка. В 16:00 дивизия была поднята по тревоге для движения на восток 15 августа. 1 ПБГ должна была остаться для защиты плацдарма АЛЕНСОН, обращенного на запад и северо-запад. После получения этих предупредительных приказов все подразделения были подняты по тревоге, и 357-му пехотному полку было приказано послать 1 стрелковую роту на смену 2-му батальону 359-го пехотного полка на позиции на дороге КАРРУЖ-СИЗ. Позже той же ночью XV корпус получил армейскую директиву, которая разделила корпус на две части. 5-я танковая дивизия и 79-я15-я пехотная дивизия должна была наступать на восток 15 августа с задачей захвата плацдарма за рекой СЕНА к северу от ПАРИЖА. 2-я французская бронетанковая дивизия должна была оставаться на своей нынешней позиции, в районе ECOUCHE-ARGENTAN. 90-я дивизия должна была сменить 5-ю бронетанковую дивизию к 15:11:00 в районе к северо-востоку от ЮВЕ, оставив 1 ПБК на позициях, защищающих Алансон с севера и северо-запада.

RCT 9 получил задание произвести эту помощь и передвигался с помощью двигателя 150800, которому предшествовала разведывательная группа для оказания помощи. Остальная часть дивизии, за исключением RCT 7 и вспомогательных подразделений, последовала за RCT 8 маршевым и моторным движением и к 21:00 закрылась в новом районе. Дивизия CP была создана в 2 милях к северо-востоку от ЮВЕ.

Расположение дивизии по состоянию на 22:00 в целом было следующим: ПБГ 9, защищавшая фронт дивизии, удерживала ряд блокпостов на дуге ЛЕ-БУР-СЕНТ-ЛЕОНАР-ЭКСМЕ-КРУАЗИЛЬ-ЛЕ-МЕРЛЕРО. 358-й пехотный полк без 2-го батальона занял район сбора по обе стороны дороги СЕ-НОНАНТ-ЛЕ-ПЕН, недалеко от ШАЙЮ. 2-й батальон 358-го пехотного полка, за вычетом роты E, находился в АЛЬМЕНЕШЕ, в то время как рота E двинулась на возвышенность к юго-востоку от АРГЕНТАНА, чтобы обеспечить пехотную защиту подразделений 773-го тд-батальона, которые прикрывали огнем главную дорогу к востоку от АРГЕНТАНА и блокировали наступление. сам город. ПБК 7, сменившая 3-й батальон 358-го пехотного полка, оставалась плацдармом для Алансона и простиралась от реки САРТ на север до дороги КАРРУЖ-ВИДИТ. В 18:00 357-я пехотная дивизия по настоятельной просьбе 2-й французской бронетанковой дивизии CG двинула свою правую фланговую роту на запад вдоль дороги CARROUGES-SEES в сам CARROUGES, чтобы помочь французам в защите этого города. Эта рота сообщила по прибытии, что никакого сопротивления или угрозы со стороны противника не существует. 900:09

В ночь с 15 на 16 августа левофланговые части 359-й пехотной дивизии подверглись сильному артиллерийскому обстрелу, но не сообщили о физическом контакте с противником. Рано утром были получены сообщения о значительной активности противника на севере ФОР-ДЕ-ГУФФЕРН, а вскоре после полудня рота 359-го пехотного полка, поддерживавшая блокпосты в Ле-Бур-Сен-Леонар, подверглась резкой атаке превосходящих сил противника. пехоты при поддержке танков и артиллерии. Сила этой атаки заставила роту А двигаться к югу и востоку от города. На место немедленно был направлен взвод танков. После первого натиска немецкая атака стихла, и в течение 2 часов рота А смогла пробиться обратно в южную часть города. В 17:30, снова поддержанный значительной артиллерией и танковой ротой, Бош, с четко определенной численностью батальона, возобновил атаку с еще большей яростью. Компания Б 3591-й пехотный батальон, находившийся в резерве батальона, был перемещен слева от роты А для поддержки этой роты, а 3-й батальон 359-го пехотного полка был приведен в боевую готовность для движения. Дивизия приказала 2-му батальону 358-го пехотного полка захватить FORET DE PETIT GOUFFERN и продолжить движение к перекрестку сразу к западу от LE BOURG ST LEONARD. Помощник командира дивизии направился в ЛЕ-БУР-СЕНТ-ЛЕОНАР для координации действий двух полков. Прежде чем подкрепление могло стать эффективным, новая атака немцев снова вынудила роту А уйти из города и угрожала окружить эту роту с обоих флангов. Однако быстрые и наступательные действия со стороны поддерживающих танков и 1-й батальонной командной группы нейтрализовали атакующие силы слева, а прибытие 2-го батальона в назначенное место обеспечило западный фланг 1-го 359-го батальона. й пехоты. Тяжелые бои продолжались до темноты, а затем быстро стихли. Затем 1-й батальон восстановил свои позиции в городе.

Тем временем части 7-го корпуса, в частности 3-я танковая дивизия, поравнялись с 357-й пехотной дивизией на западе, и от XV корпуса было получено разрешение на развертывание 7-го СТ в районе новой дивизии. CO CT 7 было приказано немедленно перебросить 1 батальон в МАРМУВИЛЬ, готовый сменить 2-й батальон 359-го пехотного полка, и перебросить оставшуюся часть CT 7 на рассвете 17 августа в район, недавно занятый 358-м пехотным полком. Одновременно 358-й пехотный полк был предупрежден о движении в районе АЛЬМЕМЕШ.

К северо-востоку от позиции дивизии находился город ГАСЕ на склонах холма, полностью господствовавшего над местностью на севере и северо-востоке. С одобрения командующего армией дивизия в течение дня приступила к планированию и разведке для [Страницы 4] атаки 17 августа, чтобы обезопасить эту особенность местности. Атаку должен был произвести 359-й пехотный полк, первоначально в составе 1 батальона. В качестве прелюдии к атаке 358-я пехотная дивизия была приведена в боевую готовность в ночь с 16 на 17 августа сменить части 359-й дивизии.1-й пехотный полк в районе ЛЕ-БУР-СЕН-ЛЕОНАР. Эти планы так и не были приведены в исполнение.

В 23:00 XV корпус отказался от командования 90-й пехотной дивизией и 2-й французской бронетанковой дивизией, а Временный корпус, состоящий из этих двух дивизий, и 80-я пехотная дивизия (которая присоединится позже) была сформирована под командованием генерала Гаффи (Третья армия Начальник штаба). Этому корпусу была поставлена ​​задача атаковать на северо-запад, чтобы захватить и обезопасить TRUN. 90-я дивизия должна была атаковать на север, чтобы захватить ОММАЭЛЬ и возвышенность к северо-востоку от ШАМБУА, чтобы обеспечить плацдарм для прохода бронетехники. План дивизии предусматривает основные усилия 358-го пехотного полка (минус 2 батальона), атакующего справа от 359-го полка. й пехоты из LD в EXEMES. 359-й пехотный полк, первоначально с прикрепленным 2-м батальоном 358-го пехотного полка, должен был завершить занятие ЛЕ-БУР-СЕН-ЛЕОНАР и продолжить атаку на ВЫСОТУ 129 к юго-западу от ШАМБУА.

На рассвете 17 августа Бош возобновил наступление на роты А и В 359-го пехотного полка в Ле-Бур-Сен-Леонард. Накануне стало очевидно, что мы столкнулись с чем-то иным, чем неорганизованное сопротивление, с которым мы столкнулись в ходе предыдущей кампании, начавшейся в Сен-Илере. Это были отчаянные и хорошо скоординированные немецкие силы численностью в 2 батальона, яростно сражавшиеся, чтобы удержать плечи бреши, через которую бежала 7-я немецкая армия. Район вокруг ЛЕ-БУР-СЕНТ-ЛЕОНАР доминировал над долиной на северо-западе и обеспечивал наблюдение за всем путем отхода, ведущим через ШАМБУА. К 0900.00 2 батальона 358-го пехотного полка выдвинулись на позицию у EXMES для подготовки к атаке в направлении ШАМБУА и сменили роту С 359-го пехотного полка, расквартированную в этом районе. Эта освобожденная рота немедленно двинулась на запад, чтобы соединиться с остальной частью своего батальона, сражавшейся у Ле-Бур-Сен-Леонар. В то же время 3-й батальон 357-го пехотного полка инициировал замену 2-го батальона и роты L 359-го пехотного полка, при этом освобожденные части двигались на моторах в район ЛЕ-ПИН-О-ХАРАС. Бой у LE BOURG ST LEONARD продолжался весь день. Контакт был установлен между 2-м батальоном 358-го пехотного полка и 1-м батальоном 359-го полка.й пехоты к югу от города, около полудня. Но боше сохранили контроль над городом. Однажды попытка немецкого окружения временно отрезала части роты Б, занимавшие позиции в южной части города. Но эффективная работа приданных танков и выдвижение 3-го батальона 359-го пехотного полка на позицию, как правило, на юго-восток от города устранили эту угрозу.

В 14.00 90-я дивизия вместе со 2-й французской бронетанковой и 80-й пехотной дивизиями перешла в подчинение 5-го корпуса и 1-й армии. V корпус CG после изучения ситуации изменил план наступления корпуса и отложил его выполнение до 1808:00. Пересмотренный план был по существу следующим: две пехотные дивизии, 90-я справа и 80-я дивизия слева должны были атаковать, чтобы обезопасить линию: высота к северо-востоку от ШАМБУА до АРГЕНТАНА включительно. 2-я французская бронетанковая дивизия должна была оставаться на позициях, прикрывая левый фланг корпуса. Стык с частями 21-й группы армий ожидался в районе ШАМБУА. Приказ дивизии предписывал начать атаку 359-му пехотному полку справа и 358-му пехотному полку слева, в то время как 357-й пехотный полк удерживал блокпосты в пределах своего сектора ответственности. В качестве подготовки к атаке 358-й пехотный полк без 2-го и 3-го батальонов переместился к северной окраине ФОР-ДЕ-ПЕТИТ-ГУФФЕРН. 3-й батальон 358-го оставался в районе LE PIN AU HARAS. 357-й пехотный полк переместил оставшуюся часть полка в район NONANT LE PIN и взял на себя ответственность за блокпосты на EXMES. Рота E 358-го пехотного полка присоединилась к своему батальону, и весь 2-й батальон 358-го пехотного полка должен был вернуться под контроль полка после прояснения ситуации в Ле-Бур-Сен-Леонар. СО 359Пехоте было приказано к полуночи захватить ЛЕ-БУР-СЕНТ-ЛЕОНАР, чтобы гарантировать разумную дальность для завтрашней атаки.

В 18:00 немцы, под нарастающим давлением наших усиленных сил, немного отошли на север и северо-запад, и 2-й батальон 359-го пехотного полка был пропущен через 1-й батальон для зачистки города. К полуночи 359-й пехотный полк выполнил свою задачу и полностью контролировал Ле-Бур-Сен-Леонар.

Атака дивизии начата по графику 180800. 3-й батальон 3591-я пехота, атаковавшая северо-запад, по пересеченной местности, из LD на дороге ЛЕ-БУР-СЕН-ЛЕОНАР-ЭКСМЕ, обошла сопротивление на дороге ЛЕ-БУРГ-СЕН-ЛЕОНАР и добилась превосходного прогресса, чему способствовало замечательное наблюдение из LD. 2-й батальон 359-го пехотного полка первоначально занимал свои позиции в Ле-Бур-Сен-Леонар, в то время как первый батальон продолжал реорганизацию в районе в 2 км к югу от Ле-Бур-Сен-Леонар. 1-й батальон 358-го пехотного полка атаковал на север по направлению МЕГИЙЮМ-СЕНТ-ЭЖЕНИ с первоначальной целью — последний город. Он встретил сильное сопротивление на дороге АРГЕНТАН-ЛЕ-БУР-СЕНТ-ЛЕОНАР и только в полдень смог ворваться в ФОРЭ. 2-й батальон 358-го пехотного полка без 1-й роты, остававшийся на перекрестке, который он занимал, двинулся на запад по обе стороны дороги ЛЕ-БУР-СЕНТ-ЛЕОНАР-АРЖАНТАН, чтобы расчистить эту дорогу, и приготовился следовать за 1-м батальоном. 3-й батальон 358-го пехотного полка двинулся маршем к северной окраине FORET DE GOUFFERN. В течение дня наземное и воздушное наблюдение сообщало об огромных колоннах транспортных средств, двигавшихся на северо-восток через фронт дивизии через Сен-Ламбер-сюр-Див и Шамбуа. Все согласились, что эти колонны были фрицами, выходящими из ловушки. Однако канадский офицер связи сообщил, что его подразделения находились в ШАМБУА, а линия «Нет огня»[Страница 6], которая исключала для нас Сен-Ламбер и ШАМБУА, была подтверждена канадцами, когда им был отправлен запрос по радио о разрешении на ведение огня. обстреляли эти два места. Свидетельства боя на дороге ТРАН-ШАМБУА к северу от СЕН-ЛАМБЕРТ-СЮР-ДИВ были неопровержимым доказательством того, что в ШАМБУА или рядом с ним не было дружественных войск, и командующий V корпусом разрешил дивизии стрелять в этот район. Это было начато с энтузиазмом 11 артиллерийскими дивизионами с поразительными результатами.

3-й батальон 359-го пехотного полка продолжил наступление и, широко применяя силы на северо-западе, перерезал дорогу ЛЕ-БУР-СЕНТ-ЛЕОНАР-ШАМБУА на полпути между двумя городами, нанеся большой урон немецкому персоналу и технике, отступавшей прямо в их руки. 2-й батальон двинулся на северо-запад из ЛЕ-БУРА, чтобы уничтожить силы Боше в ФУЖИ, в то время как 1-й батальон, все еще находившийся в полковом резерве, выдвинулся, чтобы заменить 2-й батальон в городе, контроль над которым был первым ключом к сокращению разрыва. . 900:09

1-й батальон 358-го пехотного полка продвигался в направлении СЕНТ-ЕВГЕН, пока поздно днем ​​не был остановлен вражеской группой на дороге. Плохая видимость в сыром, густом лесу, усиленная густым дымом от леса, подожженного нашим ВП, затрудняла точную оценку сил и расположения противника, управление нашими силами и определенно замедляла продолжение атаки. По мере того, как разворачивалась картина дивизии, становилось очевидным, что дополнительный удар справа от дивизии обеспечит наибольшую меру успеха, и, следовательно, 3-й батальон 358-го пехотного полка перешел под контроль дивизии и был переброшен к востоку от ЛЕ-БУР-СЕНТ-ЛЕОНАР. 1-я рота этого батальона была размещена на высоте 137, чтобы контролировать там RJ и защищать правый тыл 359-го полка.й пехоты.

К концу дневного боя 90-я дивизия на полпути к своим целям, с достаточными резервами, пытающимися прорваться на следующий день. Артиллерия и британская авиация были в кармане.

V корпус приказал продолжить наступление 19 августа по поставленным целям и придал 90-й дивизии одно боевое командование 2-й французской бронетанковой дивизии. Задачи 358-го и 359-го пехотных полков остались прежними, последний был готов захватить ШАМБУА по приказу. 3-й батальон 358-й стрелковой был направлен в атаку севернее справа от 359-й стрелковой дивизии. й пехоте захватить возвышенность к северо-востоку от ШАМБУА и перерезать дороги, ведущие из этого города. Генерал Леклерк, командующий 2-й французской бронетанковой дивизией, с полковником де Лангладом, командир которого должен был быть придан, прибыл в штаб дивизии поздно вечером. Задача, представленная полковнику де Лангладу и согласованная с его командиром дивизии, заключалась в том, чтобы атаковать север из EXMES, заблокировать дорогу, ведущую на восток из ШАМБУА, и помочь 3-му батальону 358-го пехотного полка в достижении его целей; после этого он должен был защищать правый фланг дивизии. 900:09

3-й батальон 358-го пехотного полка быстро наступал 19 августа и к полудню перерезал дорогу, ведущую на восток от ШАМБУА. Рота К была агрессивно оттеснена на возвышенность к северо-востоку от ШАМБУА, где она контролировала дорогу, ведущую на северо-восток от этого города. Вскоре он устроил засаду и за полчаса уничтожил 12 танков. Вскоре к ним присоединилась рота L, и вместе они захватили и убили множество фрицев, выходивших из ШАМБУА. Осознав эту серьезную угрозу своему пути отступления, боше атаковали третий батальон с обоих флангов и оттеснили правую часть батальона назад. Однако в целом батальон выстоял и продолжал свою разрушительную работу. В помощь этой части были отправлены танки с дополнительными ПТ, и положение было восстановлено. Немец продолжал контратаковать до позднего вечера, но был полностью отбит. Агрессивные действия этого батальона стали существенным фактором быстрого закрытия бреши и, как следствие, полного уничтожения немецких сил, оставшихся в котле.

3-й батальон 359-го пехотного полка продвинулся к высоте 129, но изначально не смог захватить эту высоту из-за дружественного огня союзных войск с северо-запада. После того, как радиосообщение британцам обеспечило линию «Нет огня», 3-й батальон смог продолжить наступление. По пути он уничтожил множество танков, а также захватил и убил множество грузовиков пехоты, которые думали, что их путь к отступлению безопасен. 2-й батальон 359-го пехотного полка, без сопротивления заняв ФУЖИ, был перенаправлен на ШАМБУА. Переправившись за 3-м батальоном, он пробивался на север, чтобы контролировать южную часть города. И снова дружественный артиллерийский огонь наших союзников предотвратил полную оккупацию. Этот батальон также причинил значительный ущерб и разрушения немецкой живой силе, транспортным средствам и танкам. 1-й батальон 3591-й пехотный полк продвинулся на северо-запад от ЛЕ-БУР-СЕН-ЛЕОНАР вдоль левого края зоны действий полка, зачистив восточный край ФОРЕ-ДЕ-ГУФФЕРН и заняв возвышенность к северу от ФОРЕ. 1-я сводная инженерная рота была направлена ​​в гарнизон Ле-Бур-Сен-Леонар.

1-й батальон 358-го пехотного полка беспрепятственно продвинулся через лес и захватил СЕНТ-ЭЖЕНИ. Из этого района он также мог сеять хаос среди отступающих немцев. Этот батальон продолжил наступление на запад, чтобы захватить ЛЕ-БОН-МЕНИЛЬ, и к темноте был на возвышенности, господствуя над городом, но не владея им физически. Тем временем 2-й батальон 358-го пехотного полка продвинулся через лес, чтобы удержать СЕНТ-ЭЖЕНИ. 900:09

CCL 2-й французской бронетанковой дивизии захватила OMMAEL и двинула патруль к FRENEE на правом фланге 3-го батальона 358-го пехотного полка, но не удержала эту территорию своими силами. [Страница 8]

3-й батальон 357-го пехотного полка был переброшен в район высоты 137 на позицию для поддержки 3-го батальона 358-го пехотного полка, а командир 357-го пехотного полка был предупрежден о готовности принять 3-й батальон 358-го пехотного полка для дальнейших операций в этой зоне. 3-й батальон 358-го пехотного полка был передан под контроль 357-го пехотного полка, когда в конце дня была установлена ​​связь. Когда вторая контратака развернулась против 2-го батальона 358-го пехотного полка, рота L 357-го пехотного полка была перемещена в район LE FEL и присоединена к 3-му батальону 358-го пехотного полка.

К концу дневных операций дивизия в основном заняла все части поставленных перед ней целей. Было захвачено около 5000 пленных и убито значительное, но неустановленное число. Он захватил или уничтожил сотни немецких танков, автомобилей и артиллерийских орудий. Он соединился с частями польской разведки в районе Шамбуа. Артиллерия, усиленная пятью (5) корпусными батальонами, с рассвета до темноты оштукатуривала район отхода и с помощью великолепного наблюдения произвела массовые разрушения.

20 августа, день, запланированный для укрепления позиций Дивизии, стал одним из самых важных в истории Дивизии. Вскоре после рассвета, когда 3-й батальон 359-го пехотного полка укреплял свои позиции на северо-западном склоне высоты 129, он был поражен колонной танков и пехоты на полугусеницах в простреленной бреши между двумя передовыми ротами. Это ни в коем случае не было нападением, а скорее последней отчаянной попыткой бош вырваться в безопасное место. Часть этой колонны прорвалась сквозь смертоносный град огня танков, ПТ, артиллерии, противотанковых орудий и штатных орудий 3-го дивизиона, отскочила от левого фланга 2-го дивизиона, что еще больше сократило его первоначальную численность. , наткнулся на роту L 357-го пехотного полка, которая еще больше измотала ее, а 3 оставшихся полугусеницы были обстреляны полковой группой управления 357-го пехотного полка. 2-й батальон 3591-я пехота завершила завоевание ШАМБУА, встречая сильное, но спорадическое сопротивление. 773-й батальон тд выдвинулся на позицию для глубокой поддержки зоны 359-го пехотного полка, и позиции полка были укреплены. ШАМБУА в течение всего дня продолжал быть горячей точкой и настоящим уголком гроба для загнанных в угол фрицев. В течение дня поляки, находившиеся в контакте со 2-м батальоном 359-го пехотного полка в ШАМБУА, были отрезаны от своей нынешней части и были снабжены 90-й дивизией.

1-й батальон 358-го пехотного полка захватил ЛЕ БОН-МЕНИЛЬ, а 2-й батальон 358-го пехотного полка зачистил ФОР-ДЕ-ГУФФЕРН.

3-й батальон 358-го пехотного полка укрепил свои позиции к северо-востоку от ШАМБУА, только 3-й батальон 357-го пехотного полка оставался на поддерживающей позиции позади него. 2-й моторизованный батальон 357-й пехотной дивизии был передан под управление дивизии и двинулся по дороге ЛЕ-БУР-СЕН-ЛЕОНАР-АРЖАНТАН на левый фланг 358-й пехотной дивизии, откуда он установил контакт с правым полком 80-й пехотной дивизии и очистил ФОРЕ. DE GOUFFERN вдоль границы дивизии. Впоследствии он был перемещен в район сбора к югу от 3-го батальона 357-го пехотного полка.

В этот день поляки в соприкосновении со 2-м батальоном 359-го пехотного полка и 3-м батальоном 358-го пехотного полка соединились со своей дивизией к северу от ШАМБУА, и разрыв был закрыт. записывать. Дивизия поддерживала и улучшала организацию обороны на поставленных задачах, вступая в контакт с 80-й пехотной дивизией слева от нее и польскими частями справа. Выдержала с ничтожными потерями, непрерывный натиск со стороны противника. Он нанес огромные потери в личном составе и технике остаткам 7-й немецкой армии, взял 5500 пленных, уничтожил 150 танков и 4000 автомашин, убил или ранил более 4000 немцев. Он пополнял запасы и эвакуировал раненых и пленных наших союзников, с которыми был установлен контакт в ШАМБУА.

21 августа принесли конец карману. В течение дня разрушения продолжались. Это было строго по характеру операций по зачистке, поскольку всякое давление прекратилось, а оставшиеся немцы продолжали массовую и индивидуальную капитуляцию. Два немецких полевых госпиталя были эвакуированы через наши позиции, чтобы продолжить операции под контролем армии.

К вечеру того же дня 50-я британская дивизия приняла меры для разгрузки наших частей.

22 августа была начата и завершена операция по оказанию помощи, и Дивизия проникла на позиции сбора к югу от дороги АРГЕНТАН-ЭКСМЕС. Кампания закончилась, и дивизия была предупреждена о движении на восток.

Кампания, начавшаяся с наступления к северу от ЛЕ-МАНА и завершившаяся столкновением американских и британских войск к северу от ШАМБУА, навсегда останется одним из самых блестящих эпизодов битвы за Францию. 90-я дивизия, начав кампанию в роли поддержки, впоследствии стала мотивирующим фактором успеха схемы. В первые 3 дня дивизия внимательно следовала за 2-й французской бронетанковой дивизией и, по сути, оттеснила ее, закрепив успех французов и успешно перекрыв путь отхода через Алансон и через ВИД. Освободив 5-ю бронетанковую дивизию к северо-востоку от SEES, она не удовлетворилась пассивностью, а сразу же приступила к планам быстрого закрытия сужающейся бреши. Он твердо противостоял неоднократным попыткам полка «Дойчланд» открыть ЛЕ-БУР-СЕНТ-ЛЕОНАР в качестве запасного выхода и поставить это подразделение на колени. Закрепив контроль над ЛЕ-БУРГ-СЕНТ-ЛЕОНАР, он использовал этот пункт в качестве опорного пункта и быстро повернул на северо-запад, обойдя сопротивление на дороге ЛЕ-БУРГ-СЕНТ-ЛЕОНАР-ШАМБУА, захватил ШАМБУА и возвышенности на юго-западе и северо-востоке. С этих позиций он устроил самую крупную засаду войны и с помощью эффективного руководства и агрессивных действий всех частей поддерживал эту засаду против всех контратак. Дивизионная артиллерия в течение 4 дней подряд, используя превосходное наблюдение, великолепную работу своих наземных и воздушных наблюдателей и великолепную организацию, разработанную в предвидении хода действий, вела смертоносный огонь по району котла, вызывая неисчислимые разрушения и снижая боевой дух немцев. до и ниже точки разрыва; несомненно, артиллерия была в значительной степени ответственна за массовую капитуляцию.

За 4 дня дивизия взяла в плен более 13000 человек, убила или ранила 8000 немцев и уничтожила 1800 лошадей, освободив еще 1000 человек.

Счет материально-технической базы, основанный на неполной инвентаризации, выглядит следующим образом:
Танки: 220
Самоходные артиллерийские орудия: 160
Буксируемые артиллерийские орудия: 700
Зенитные артиллерийские орудия: 130 Вагоны: 2000.

Площади боеприпасов на различных свалках, инвентаризация которых невозможна. (На этих машинах находилось ценное техническое оборудование всех видов, в том числе мощные радиостанции и шифровальные установки, передвижные артиллерийские магазины, медицинские лаборатории и хирургические инструменты, важность которых для нашей службы технической разведки еще полностью не оценена. )

Если бы дивизия не сдерживалась более 24 часов в атаке на ШАМБУА, результаты, несомненно, были бы лучше.

Всего этого дивизия добилась ценой потерь 600 человек и потери 5 танков, 2 противотанковых орудий и 6 автомашин за всю кампанию.

МакЛЕЙН КОМАНДУЮЩИЙ: STILWELL G-3

ЧАСТЬ III

ВИДИТ в РЕЙМС

23 АВГУСТА

Этот день дивизия провела в районе сбора личного состава и техники, в то время как Корпус провел в районе сбора личного состава и оборудования, минимум силы. Штаб V корпуса начал свое перемещение в район ПАРИЖА, чтобы принять на себя командование войсками, предназначенными для освобождения ПАРИЖА.

24 АВГУСТА

Дивизия оставалась в зоне сбора, продолжая восстановление и обучение. В 12:00 дивизия была предупреждена о необходимости отправить передовой отряд в штаб XX корпуса в ожидании перехода под их контроль 26 августа или около того. Представитель штаба дивизии направился в МИЛЛИ для проведения подготовительных мероприятий с XX корпусом.

25 АВГУСТА

Передовая группа вышла в 10:00 в район XX корпуса. 166 грузовиков сообщили в дивизию об этом движении. Дальнейшие инструкции из вышестоящего штаба указывали, что дивизия должна перейти под контроль 3-й армии в ЛА-АРТ-БЕРНАР и продолжить движение на восток к району сбора в районе ФОНТЕНБЛО. День ушел на завершение всех приготовлений к передвижению на следующее утро.

26 АВГУСТА

Дивизия начала движение к ФОНТЭНБЛО. Отряд со своими обычными соединениями пересек IP в SEES в 06:00. Мартовская группа I пересекла IP в 06:00. Мартовская группа II пересекла IP в 06:31. Мартовская группа III пересекла IP и 10:00. Мартовская группа IV пересекла IP в 12:03. Мартовская группа V пересекла IP в 12:03. Мартовская группа V пересекла IP в 06:31. 14:20. Мартовская группа VI пересекла IP 1550. Мартовская группа VII пересекла IP в 18:00. Недостаточно грузовиков для моторизации более 2 боевых групп, и, следовательно, CT 9 начал свое движение маршрутным транспортом. 2-й батальон двинулся на 712-м танковом батальоне до МОНМИРАЛЯ, а 3-й батальон двинулся на органических грузовиках-кухонах. К ночи маршевые группы I, II, III и IV сомкнулись в районе сбора. Мартовская группа V все еще была в пути. Март Группа VI закрылась во временном районе сбора к западу от ШАТОДАН, в то время как CT 9закрыли все, кроме 1-го батальона, в районе сбора в районе Монтмирей. 1-й батальон в ожидании транспортировки остался на исходной позиции. CT 8 (маршевая группа II) после закрытия получила приказ корпуса двигаться на север через реку СЕНА, чтобы создать плацдарм для переправы в ФОНТЭНБЛО и МОНТЕРО. [Страница 1]

27 АВГУСТА

В 01:00 90-я дивизия получила указание рано утром 27 августа выдвинуться на позиции сосредоточения в районе МЭЗОН-РУЖ ШЕНУАЗ-ЖУИ-НЕ-ШАТЕЛЬ-ГАСТИН, оставив плацдарм на переправе через реку СЕНА, пока его не сменит Штаб XX корпуса. Дивизия была дополнительно приведена в боевую готовность для атаки на северо-восток в конце 27 августа. Команде CT 7, усиленной 345-м дивизионом полевой артиллерии, было дано указание выдвинуться мотором в 08:00 в район сбора дивизии. Командир 712-го танкового батальона получил приказ принять на себя командование силами, состоявшими из роты D его части, 90-й разведывательный отряд должен предшествовать КТ, чтобы следить за его движением. (Хотя колонны 7-го танкового полка прошли часть этой территории, степень ее очистки была неизвестна).

Март Группа V закрыла зону сбора в 03:30. Группа прикрытия и CT 7 начали движение по графику, но были значительно задержаны из-за смены приоритетов на мостике в Фонтенбло. В 10:15 дивизии было приказано направить силы в ДОННЕМАРИ, чтобы уничтожить очаг сопротивления, о котором сообщалось в этом районе. Для этой задачи был назначен 3-й батальон 358-го пехотного полка, который занимал плацдарм в МОНТЕРАУ, а 1 рота 2-го батальона была отправлена ​​на замену. 7-й CT и 3-й батальон 358-го пехотного полка выполнили свою задачу без происшествий в 16:00. Мартовская группа VI закрыла Фонтенбло в 14:30. Она была перегазована и перенаправлена ​​в район сбора дивизии. В 16:45 дивизия приказала сохранить 1 батальон 358-го пехотного плацдарма в качестве плацдарма на 4 переправах, а остальную часть полка переместить в отведенную ей часть района сбора. Он закрыл эти места 2200. 900:09

Вся дивизия, за вычетом 2-го и 3-го батальонов 358-го пехотного полка, закрыта в районе сбора в 28:02:00. 2-й батальон 358-го пехотного полка был передан дивизии в 27:22:00 и должен был выдвинуться в район дивизии на рассвете 28 августа. 3-й батальон 358-го пехотного полка остался в ДОННЕМАРИ под контролем корпуса.

28 АВГУСТА

Настоящая задача корпуса заключалась в создании плацдарма вокруг РЕЙМСа и захвате переправ через реку ЭННЕ севернее. 7-я танковая дивизия, действовавшая несколькими колоннами по всей зоне действия корпуса, начала движение на север в 2714:00, чтобы захватить переправы через реки МАРНА и ЭСН соответственно. 5-я пехотная дивизия должна была вплотную следовать за 7-й бронетанковой дивизией справа от корпуса, захватить РЕЙМС и занять свою часть его плацдарма. 90-я дивизия, которой было поручено следить за 7-й бронетанковой дивизией слева от корпуса, помогала 5-й пехотной дивизии в захвате РЕЙМСа и, наконец, заняла свою часть линии плацдарма. В 03.00 полевой приказ дивизии на выполнение задачи корпуса был отдан подчиненным частям. Вкратце план был таков: CT 7, обеспечивающий безопасность левого фланга дивизии, должен был двигаться, передвигаясь двумя колоннами. СТ 9 справа двигаться челночным движением в одну колонну, за ним СТ 8. Остаток дивизии Поезда двигаться по порядку всеми доступными маршрутами. Части начали свое движение в 10:00 и к полудню приблизились к 7-й бронетанковой дивизии. 3-й батальон 357-го пехотного полка переправился через МАРНУ у ШАТО-ТЬЕРРИ и сменил части 7-й бронетанковой дивизии, охранявшие там мост. КТ 9в непосредственной близости от ДОРМАНС и провел предварительную подготовку к строительству моста в этом месте. С наступлением темноты все части дивизии подошли к северу от MONTMIRAIL-VIELS-MAISON. 29 августа был отдан приказ о продолжении наступления.

Один боевой отряд 7-й бронетанковой дивизии находился за рекой МАРНА к северу от ШАТО-ТЬЕРРИ. Части бронетехники на других маршрутах были заблокированы из-за отсутствия мостов. 5-я стрелковая дивизия находилась на рубеже МАРНЕ, ее продвижение было временно остановлено из-за отсутствия переправ. 91-я пехотная дивизия на правом фланге соседнего 7-го корпуса отставала на один день пути.

29 АВГУСТА

CT 7 и 358-й пехотный полк начали движение в 07:30 через реку МАРНА у мостов ШАТО-ТЬЕРРИ-МАЗИ, соответственно. Наступление CT 9 должно было быть начато после завершения сапёрами моста поддержки пехоты в DORMANS. Этот мост был завершен в 1430 году. Продвижение всех частей дивизии было замедлено 7-й бронетанковой колонной на фронт. 357-й пехотный полк, миновав бронетехнику, откатился на север, чтобы занять цели марша у ФИСМ-ПОНТАВЕР и ГИНИНИКУР на последней линии плацдарма. Их марш в этот день был образцом агрессивности. 358-й пехотный полк, двигавшийся только штатным транспортом, к ночи достиг цели своего марша в районе ТРИНЬИ. КТ 9значительно задерживается из-за активности наведения мостов над МАРНОЙ, закрывается в районе CUEUX с наступлением темноты. Тем временем 7-я танковая дивизия вышла к реке Эне слева от зоны корпуса и частично окружила Реймс, а один КТ 5-й пехотной дивизии достиг южной окраины Реймса.

30 АВГУСТА

В 02:00 XX корпус отдал приказ о движении на восток от РЕЙМСа для захвата ВЕРДУНА и плацдарма на реке Мёз. Наступать должна была 7-я танковая дивизия, за которой следовала 5-я пехотная дивизия, а 9-я0-я пехотная дивизия до ее преобразования в XV корпус должна была занять и защитить линию плацдарма РЕЙМС. CT 9 начал движение маршем и челноком, чтобы занять линию НЕВШАТЕЛЬ-СЕНТ-ЛУПА, и достиг этих позиций в 13:00. 358-й пехотный полк двинулся в район сбора в районе ВИЛЬЕР-ФРАНКУРУКС. Дивизия CP передислоцировалась к ФОРТ-БРИМОН и открылась там в 15:00. Занятие плацдарма REIMS было завершено в 15:00. В 21:00 90-я дивизия взяла под свой контроль REIMS и разработала планы передислокации на следующий день для занятия всей линии плацдарма.

31 АВГУСТА

358-я пехотная дивизия двинулась маршем на позицию северо-восточнее Реймса и формально заняла эту часть линии плацдарма в зоне 5-й пехотной дивизии. Наступление 9-й пехотной дивизии на северо-восток охватывало зону расположения 357-го пехотного полка, и этот полк был приведен в боевую готовность к выдвижению 1 сентября на резервную позицию в тылу 358-го пехотного полка. CT 7 был переведен в двухчасовую боевую готовность для движения на восток в качестве резерва корпуса.

В дивизию не поступили четкие инструкции относительно возвращения в XV корпус, и не были составлены планы контингентов для движения для воссоединения с XX корпусом. Тем временем Дивизия начала ограниченную программу обучения и реабилитации

МакЛЕЙН КОМАНДУЮЩИЙ: STILWELL G-3

  Вернуться в 90-ю пехотную дивизию Меню отчета после действий

Иллюстрированное руководство по УЗИ во втором триместре беременности .

2013 авг.; 16(3): 98–113.

Опубликовано в Интернете 31 декабря 2015 г. doi: 10.1002/j.2205-0140.2013.tb00106.x

, FRANZCOG, DDU, COGU,
^1
,
2
, ФРАНЦКР,
¹
, Град Дип США, AMS,
¹
и, MBBS, BMed Sci
¹

Информация об авторе Информация об авторских правах и лицензиях Отказ от ответственности

Введение : УЗИ второго триместра остается важным инструментом скрининга для выявления аномалий плода. Это иллюстрированное руководство по УЗИ во втором триместре предназначено для того, чтобы помочь практикующим врачам провести высококачественное диагностическое обследование плода путем демонстрации и описания рекомендуемых изображений.

Методы : Каждое изображение подробно обсуждается и имеет соответствующую нарисованную линейную диаграмму, чтобы помочь в идентификации важных особенностей этого изображения. Имеется описание характерных ориентиров и соответствующие измерения.

Результат : Авторы надеются, что эта статья может послужить полезным руководством для всех практикующих врачей, выполняющих УЗИ во втором триместре.

Ключевые слова: визуализация , пренатальное УЗИ, плановое УЗИ второго триместра

УЗИ второго триместра обычно проводится между 18 и 22 неделями беременности. Исторически сложилось так, что ультразвуковое исследование во втором триместре часто было единственным рутинным сканированием, предлагаемым при беременности, и поэтому ожидалось, что оно предоставит информацию о гестационном возрасте (при необходимости корректируя даты менструального цикла), числе плодов и типе многоплодной беременности, положении плаценты и патологии, а также обнаружит аномалии плода.
¹
Многие пациентки в настоящее время проходят несколько ультразвуковых исследований во время беременности, при этом оценка прозрачности воротникового пространства в первом триместре становится особенно распространенной.
²
УЗИ во втором триместре в настоящее время реже требуется для датирования или обнаружения многоплодной беременности, но остается очень важным для выявления патологии плаценты и, несмотря на достижения в обнаружении аномалий в первом триместре, остается важным ультразвуковым исследованием для выявления аномалий плода. Имеются данные о том, что для максимизации показателей обнаружения ультразвуковое исследование должно выполняться операторами, прошедшими специальную подготовку по обнаружению аномалий плода.
³

Это иллюстрированное руководство предоставлено, поскольку, несмотря на большой объем литературы по этому вопросу, трудно найти единственную публикацию, в которой описаны ориентиры и диапазон изображений, которые наиболее полезны при проведении УЗИ во втором триместре. Все эти изображения были получены на аппаратах GE Healthcare Voluson E8 или 730 (GE Healthcare, Сидней, Австралия). Представленные изображения являются репрезентативными. Некоторые исследования могут давать значительно более качественные изображения, в то время как другие исследования, особенно у крупных пациентов, могут давать гораздо менее четкие изображения. Авторы не предполагают, что обследование будет завершено только в том случае, если будут представлены все эти изображения. Скорее, мы предлагаем, чтобы каждый помеченный ориентир заслуживал тщательного изучения во время УЗИ во втором триместре. Несмотря на то, что описаны важные функции, обсуждение связанных с каждой функцией патологий выходит за рамки этой статьи.

Этот справочник представлен примерно в головном и каудальном порядке, но, по возможности, сгруппирован по системам органов. Операторы выиграют от систематического подхода, чтобы убедиться, что все структуры видны даже в сложных обстоятельствах, поскольку можно пропустить структуру, особенно при активных движениях плода.

Запись ультразвукового исследования

Полезно иметь запись обследования для дальнейшего использования. Преимущество видеоклипов или записи сканирования на DVD состоит в том, что они обеспечивают движущиеся изображения, что особенно полезно при оценке сердца плода. Однако серию неподвижных изображений легче хранить и использовать в будущем. Изображения должны четко отображать идентифицирующую информацию, такую ​​как полное имя пациента; Дата рождения; медицинская карта или идентификационный номер; дата ультразвукового исследования; и место, где проводилось обследование (больница или частная практика),
⁴
, обеспечивающий соблюдение требований местного законодательства.

Биометрия

Во время обследования необходимо провести ряд измерений. Некоторые измерения размера плода должны быть включены в официальный отчет о каждом обследовании. Минимальные измерения, о которых следует сообщать: бипариетальный диаметр (ДДП), окружность головы (ОК), окружность живота (АС) и длина бедренной кости (ДЛ).
^5
–
7
Другие биометрические данные, о которых можно сообщать, включают: длину плечевой кости (HL), длину носовой кости (NB), воротниковую складку (NF), диаметр мозжечка (TCD), большую цистерну и длину шейки матки. Комбинация измерений BPD и HC может использоваться для расчета предполагаемой даты родов (EDD).
⁸

Многие предустановки машин представляют собой компромисс между разрешением и постоянством, поэтому важно иметь предустановки с высоким разрешением. Отдельный предварительный набор с более высокой частотой кадров и более высоким контрастом полезен для изображений сердца. При съемке изображений интересующая структура должна занимать около 75% экрана для максимального разрешения. Запись масштабирования (до сбора данных) является предпочтительным режимом масштабирования, поскольку он имеет более высокое разрешение, чем масштабирование чтения (после сбора данных).

Из-за риска артефактов часто полезно визуализировать основные структуры по крайней мере в двух плоскостях. Методы измерения, рекомендуемые здесь, являются общепринятыми методами, однако в некоторых таблицах могут использоваться другие методы, и каждый оператор должен проводить измерения в соответствии с графиками, согласованными на его рабочем месте и среди населения.

Оценка околоплодных вод обычно субъективна
⁹
, но максимальный индекс вертикального кармана или индекс амниотической жидкости (AFI) можно использовать, если есть опасения по поводу избытка или недостатка амниотической жидкости.

Движения плода следует наблюдать и комментировать. Очень важно увидеть сгибание или разгибание конечности хотя бы один раз в процессе сканирования, чтобы уменьшить вероятность пропуска случая артрогрипоза.
¹⁰
Точно так же раскрытие рук для исключения сжатых пальцев важно для исключения нескольких синдромов.
¹¹

Стандартные аксиальные плоскости головного мозга плода включают бипариетальный диаметр, трансвентрикулярную плоскость и мозжечковую плоскость (–). Многие измерения плода берутся из этих плоскостей, включая BPD и HC. Могут быть полезны измерения мозжечка, большой цистерны и затылочной складки. Дополнительные изображения головы, которые могут добавить ценность, включают срединную сагиттальную плоскость для просмотра срединных структур головного мозга, коронарного мозжечка и коронарного лица (–).

Открыть в отдельном окне

Бипариетальный диаметр плоскости.

• 1

  Biparietal diameter

• 2

  Cavum Septum pellucidum

• 3

  Thalami

• 4

  Hypoechoic skull sutures

• 5

  Third Ventricle

• 6

  Сосудистая оболочка

• 7

  Задний боковой желудочек

• 8

  Мозолистое тело

Открыть в отдельном окне

Прозрачная полость перегородки.

Мозолистое тело видно как гипоэхогенную область непосредственно перед CSP.

Открыть в отдельном окне

Плоскость мозжечка.

Открыть в отдельном окне

Корональный мозжечок.

: Плоскость бипариетального диаметра

Это поперечное сечение головки плода, полученное на уровне таламуса. Мозжечок, орбиты и уши не должны визуализироваться в этой плоскости сканирования. Серп должен располагаться горизонтально и на равном расстоянии от обеих теменных костей, чтобы избежать ацинклитизма (наклон головы в одну сторону). Оператор должен искать симметричный внешний вид для обоих полушарий. Непрерывное эхо срединной линии, представляющее серп, прерывается в передней трети полостью прозрачной перегородки (CSP). За ним в середине серпа часто видна тонкая щель, представляющая третий желудочек.

Измерение BPD проводится от наружной кости черепа до внутренней кости черепа (от переднего края до переднего края), перпендикулярно серпу на максимальном диаметре.
¹²
HC измеряется как эллипс вокруг костей черепа снаружи. Оба эти измерения могут быть использованы для подтверждения гестационного возраста. Окружность головы менее 3 стандартных отклонений от среднего может указывать на микроцефалию.
¹³

Незначительные пробелы в эхогенном контуре костей черепа очевидны и представляют собой швы черепа. Должна быть нормальная овальная форма черепа без вдавления каменистых височных костей и углов вблизи швов. Нормальная плотность кости черепа должна быть более эхогенной, чем серп.

: Трансвентрикулярная плоскость

Открыть в отдельном окне

Трансвентрикулярная плоскость.

Нижние правые изображения демонстрируют, что наклон головы плода может улучшить визуализацию бокового желудочка в ближней зоне.

• 1

  Близкий поля заднего рога бокового желудочка

• 2

  Хороид

• 3

  Field Поле заднего рога бокового желудочка

• 0008 4

  Полость прозрачной перегородки (CSP)

• 5

  Мозолистое тело (CC)

боковые желудочки, но все еще с учетом CSP. Изображение обычно демонстрирует значительную длину сосудистых сплетений выше уровня таламуса.

Измерение бокового желудочка можно провести от внутренней стенки к внутренней стенке на уровне гломуса сосудистого сплетения. Боковой желудочек следует измерять под прямым углом к ​​серпу.
¹²
При сроке беременности от 15 до 40 недель размер 10 мм или более считается отклонением от нормы.
¹⁴

Может оказаться целесообразным измерить желудочек в ближнем поле, а также боковой желудочек в дальнем поле. Угол зонда для размещения серпа на ~ 15 ° к горизонтали может облегчить визуализацию желудочка ближнего поля.

: Cavum septum pellucidum

Полезно внимательно посмотреть на CSP, чтобы отличить его от третьего желудочка и идентифицировать мозолистое тело. Прямо перед CSP часто имеется тонкая гипоэхогенная U-образная структура, представляющая собой передние листки мозолистого тела. CSP является важным ориентиром для развития мозолистого тела, если его не визуализировать, существует риск ряда аномалий головного мозга.
¹⁵

: Плоскость мозжечка

Эта плоскость ниже плоскости BPD с наклоном датчика назад в заднюю черепную ямку. Плоскость правильная, если можно визуализировать таламус и прозрачную полость перегородки в той же плоскости, что и мозжечок.
¹²

Мозжечок имеет форму гантели с симметричными долями. Центральный червь несколько более эхогенен, чем боковые доли.

Трансмозжечковый диаметр — это самая широкая точка, измеренная поперек мозжечка, перпендикулярно серпу. Размер мозжечка в миллиметрах коррелирует с гестационным возрастом до 20 недель и больше гестационного возраста после этого срока. Мозжечок размером на 2 мм меньше гестационного возраста является находкой, вызывающей беспокойство.
¹⁶

Большая цистерна может быть измерена от заднего края червя мозжечка до внутренней части затылочной кости по средней линии (после воображаемого продолжения серпа). Измерение 2–10 мм является нормальным во втором и третьем триместрах.
¹⁷

Затылочная складка — это измерение, берущееся от внешней линии кожи до наружной кости по средней линии (после воображаемого продолжения серпа). Менее 6 мм считается нормальным до 22 недель.

При измерении воротниковой складки наклон датчика таким образом, чтобы серп располагался под углом ~15° к горизонтали, может обеспечить более четкое изображение линии кожи и кости. Это может свести к минимуму вероятность артефакта ширины луча, вызывающего утолщение затылочной складки.

: Мозолистое тело

Открыть в отдельном окне

Мозолистое тело.

Это среднесагиттальное изображение через головку плода. Средняя сагиттальная плоскость часто позволяет визуализировать большую часть длины мозолистого тела. Визуализацию мозолистого тела можно облегчить, если попытаться наклонить датчик так, чтобы он сканировал область переднего родничка. Мозолистое тело соединяет левую и правую доли головного мозга. Он расположен выше прозрачной полости и проходит кзади в виде гипоэхогенной линии. Наличие мозолистого тела можно подтвердить с помощью цветной допплерографии околомозолистой артерии.
¹⁸

: Корональная часть мозжечка

Это коронарное изображение задней части головы плода. Это изображение может быть полезно для демонстрации нормальной глубины червя мозжечка. Доли мозжечка должны быть одинакового размера. Червь мозжечка должен быть более 1/2 высоты долей.
¹⁹

Структуры лица можно исследовать как в коронарной, так и в аксиальной плоскости. Орбиты, нос и рот необходимо визуализировать отдельно (–). Области, требующие особого внимания, — это размер и расстояние между глазами, а также верхняя губа (которая лучше всего визуализируется в двух плоскостях). Существует ряд ультразвуковых методов, которые были предложены для улучшения выявления аномалий лица, включая измерение углов лица и трехмерные ультразвуковые методы,
^20
,
21
эти методы обычно используются, когда есть подозрение на аномалию, а не в рутинных условиях, и они выходят за рамки данной статьи. Укорочение (гипоплазия) носовой кости связано с синдромом Дауна
²²
().

Открыть в отдельном окне

Корональные орбиты.

• 1

  Орбита

• 2

  Хрусталик

• 3

  Носовой мост

Открыть в отдельном окне

Нижняя губа и нижняя челюсть.

• 1

  Нижняя губа

• 2

  Нижняя челюсть

Открыть в отдельном окне

Профиль и носовая кость

• 1

  NASAL BONE

• 2

  Нос

• 3

  МАРДИБА

• 4

  Твердое небо.

: Коронарные орбиты

Это коронарное изображение задней части лица через орбиты. Орбиты должны быть одинакового размера с промежутком между каждой орбитой примерно таким же, как ширина каждой орбиты (деление лица на трети). Линзы видны как центральные круги, которые не должны иметь внутренней эхогенности. Помутнение хрусталика может указывать на врожденную катаракту.

: Коронковая часть губ и нос

Открыть в отдельном окне

Коронковая часть губ и носа

• 1

  Две ноздри

• 2

  Верхняя губа

• 3

  Нижняя губа

Это изображение. коронарно-орбитальный вид до самой передней части лица. Это изображение демонстрирует две ноздри и отдельную неповрежденную верхнюю губу. Возможность визуализировать кончики всех четырех структур (нос, верхняя губа, нижняя губа и подбородок) на одном коронарном изображении делает микрогнатию маловероятной находкой.

: Осевая орбита и линзы

Открыть в отдельном окне

Осевая орбита и линзы.

• 1

  ORBIT

• 2

  Лензы

• 3

  NASAL BRIDGE

Это поперечная часть поверхности плода, хотя и орбиты. Лицо должно искать лучшие виды. Орбиты должны быть примерно одинакового размера и располагаться на равном расстоянии друг от друга. Ширина переносицы между каждой орбитой примерно равна размеру каждой орбиты, что делит лицо на трети.

: Верхняя губа и небо

Открыть в отдельном окне

Верхняя губа и небо.

• 1

  Верхняя губа

• 2

  Твердое небо.

Это поперечное изображение, используемое для получения поперечного сечения верхней губы и твердого неба. Он демонстрирует неповрежденную линию кожи верхней губы (без расщелины). За ним находится эхогенно интактное твердое небо; это подтверждает правильную плоскость и полезно для выявления поражения неба при наличии расщелины губы. Твердое небо имеет внутренние участки пониженной эхогенности, представляющие собой лунки зубов. Это изображение не исключает расщелины мягкого неба или вторичного твердого неба.

: Нижняя губа и нижняя челюсть

Это изображение поперечного сечения нижней губы и челюсти. Изображение демонстрирует неповрежденную линию нижней челюсти. Ширина нижней челюсти должна быть равна ширине верхней челюсти и может быть уменьшена при микрогнатии. Снова видны лунки зубов.

: Профиль и носовая кость

Это среднесагиттальное изображение, которое лучше всего делать с углом лица около 45°.
²²
Линия кожи над носом должна быть близка к горизонтальной. Это немного более спокойный угол, чем вид мозолистого тела. Небольшой зазор между носовой костью и лобной костью должен быть визуализирован, чтобы помочь определить протяженность носовой кости.

Можно измерить полную длину эхогенно обызвествленной носовой кости. Сообщается, что 2,5-й процентиль для измерения носовой кости составляет 4,4 мм в 18 недель и 5 мм в 20 недель.
²³
Другие авторы использовали кратное 0,75 значение медианы (MoM), равное 3,6 мм в 18 недель и 4 мм в 20 недель.
²⁴
Гипопластическая носовая кость связана с повышенным риском синдрома Дауна.
²⁵

Не должно быть выступов спереди – лба не должно быть наклона вперед. Кончик носа, верхняя губа, нижняя губа и подбородок должны располагаться на одной воображаемой линии. Если подбородок значительно отстает от этой воображаемой линии, подозревают микрогнатию.
²⁶

Важно установить местоположение. Следует видеть, что и сердце, и желудок находятся с левой стороны плода. Установление положения может сбивать с толку, особенно для обучающихся практиков, из-за различных положений плода.

Было продемонстрировано, что один из методов подтверждения висцерального положения (иногда называемый методом Кордеса) полезен как в нормальных, так и в ненормальных ситуациях.
²⁷
Техника заключается в том, чтобы сориентировать головку плода по правой стороне экрана УЗИ, при этом плод лежит горизонтально поперек экрана. Из этого исходного положения поверните датчик 90° по часовой стрелке, чтобы получить поперечное изображение плода через сердце плода. Если левая рука оператора находится перед ультразвуковым экраном в форме буквы «L» с кончиками пальцев, направленными к грудине плода, и ладонью, помещенной на позвоночник плода, большой палец теперь будет указывать влево. стороны плода.28

Обе полудиафрагмы можно визуализировать сагиттально ( и ). Легочные поля следует тщательно осмотреть на наличие кистозных или эхогенных участков.

Открыть в отдельном окне

Диафрагма и легкие.

• 1

  Желудок

• 2

  Диафрагма

• 3

  Heart

• 4

  Легкие

Open Open Opence

.

• 1

  Желудок

• 2

  Сердце

• 3

  Лопатка

• 4

  Диафрагма

• 5

  Гребень подвздошной кости

Открыть в отдельном окне

Cordes Technique. Оператор кладет левую руку перед экраном ладонью на позвоночник, а пальцы указывают на грудину — большой палец левой руки теперь указывает на левую сторону плода.

Сердце является трудным для оценки органом из-за его размера, быстрых движений и большого количества мелких частей. К сожалению, это также распространенное место для аномалий. Эту часть обследования лучше всего проводить в режиме реального времени или сохранить в виде видеоклипа. Так же как и внутренние сердечные структуры, исследователь должен быть уверен, что сердце правильно расположено на левой стороне грудной клетки, с межжелудочковой перегородкой под углом около 45° и имеет нормальные размеры.

Представленные здесь аксиальные изображения основаны на пяти проекциях по короткой оси
²⁹
(–). Эти изображения также можно оценить с помощью цветового и/или энергетического доплеровского картирования. Сагиттальные проекции грудной клетки также можно использовать для визуализации артериальных сосудов плода (–). Частоту сердечных сокращений следует отмечать на протяжении всего времени сканирования, чтобы выявить аритмии, и ее можно записать (2). Дополнительные изображения системного венозного возврата в правое предсердие можно легко получить ().

Открыть в отдельном окне

Четырехкамерная проекция сердца.

Открыть в отдельном окне

Проекция трех сосудов и трахеи (3VT), допплеровское исследование. Правильное направление кровотока (от сердца) продемонстрировано как в аорте, так и в артериальном протоке.

Открыть в отдельном окне

Дуга аорты.

Открыть в отдельном окне

Дуктальная дуга, допплеровское исследование.

Демонстрирует поток от сердца без явной турбулентности или обратного потока и без притоков, направленных к шее.

Открыть в отдельном окне

SVC и IVC.

• 1

  Вершенная вена кава

• 2

  ПРАВО АТРИЯ

• 3

  Диафраг. в отдельном окне

  Четырехкамерный с кровотоком – межжелудочковая перегородка. Цветной поток виден в оба желудочка вплоть до верхушки. Поток продемонстрирован через овальное отверстие.

  Открыть в отдельном окне

  Доплеровское исследование LVOT. Прямой поток виден через аортальный клапан без явной турбулентности.

  Открыть в отдельном окне

  Доплеровское исследование RVOT. На клапане легочной артерии турбулентности не видно, направление кровотока по артериальному протоку правильное.

  Открыть в отдельном окне

  Дуга аорты, допплерография.

  : Диафрагма и легкие

  На этом сагиттальном изображении видны неповрежденные диафрагмы с каждой стороны, особенно сзади вблизи позвоночника, что является обычным местом дефектов диафрагмы. Под диафрагмой виден желудок, а над диафрагмой – сердце. Также полезно идентифицировать однородные легочные поля, чтобы попытаться исключить эхогенные или кистозные поражения легких.

  : Coronal situs

  Это коронарный разрез через грудную клетку и брюшную полость. Наблюдается, что сердце и желудок расположены слева, а диафрагма представляет собой неповрежденную линию между ними.

  : Брюшная полость

  Открыть в отдельном окне

  Брюшная полость.

  • 1

    желудок

  • 2

    AORTA

  • 3

    IVC

  • Позевой конец

  Это изображение представляет собой поперечный срез верхней части живота сразу под четырехкамерным изображением сердца. Это такой же участок или чуть выше уровня окружности живота. Желудок представляет собой левостороннюю кистозную структуру, которая не должна пересекать среднюю линию справа.

  Аорта находится прямо перед позвоночником, немного левее позвоночника. Нижняя полая вена (НПВ) находится впереди аорты и справа.

  и 18: четырехкамерный вид

  Это аксиальный вид через нижнюю часть грудной клетки плода. Наилучшие изображения в В-режиме получаются, когда верхушка ориентирована вверх. Получение полной длины ребра с каждой стороны является хорошей техникой, позволяющей избежать косого сечения.

  На этом изображении можно продемонстрировать большое количество функций, каждую из которых следует рассмотреть отдельно.

  • 1

    Размер сердца должен составлять ~1/3 размера грудной клетки.

  • 2

    Ось межжелудочковой перегородки ~45° направлена ​​влево.

  • 3

    Левая и правая половины сердца должны быть примерно одинакового размера. И левый, и правый желудочки должны доходить до верхушки сердца и должны быть примерно одинаковой ширины на уровне атриовентрикулярных (АВ) клапанов.

  • 4

    Сердцевина сердца демонстрирует смещенное поперечное расположение атриовентрикулярных клапанов. Правый клапан (трехстворчатый) расположен ближе к верхушке, чем левый (митральный).

  • 5

    Нормальное открытие и закрытие клапана без фокальной эхогенности или утолщения клапана.

  • 6

    Правый желудочек имеет модераторную полосу на вершине, ближе всего к грудине.

  • 7

    В левое предсердие впадают легочные вены.

  • 8

    Видна створка овального отверстия, перемещающаяся в левом предсердии, не более чем наполовину в предсердную полость.

  • 9

    За сердцем находится единственный сосуд (нисходящая аорта) слева от средней линии (определяется центром окостенения тела позвоночника).

  • 10

    Иногда в перикардиальном мешке имеется небольшое количество жидкости, где тонкий ободок, вероятно, является физиологическим (до 2 мм).
    ^{30
    Цветной допплер} лучше всего проводить с перегородкой между 45° и горизонталью. Это позволяет улучшить доплеровское обнаружение потока.

  Допплеровские настройки должны быть достаточными для демонстрации физиологического дефекта межпредсердной перегородки овального отверстия и полного заполнения желудочков.
  ³¹


  и 20: Выносящий тракт левого желудочка (LVOT)

  Открыть в отдельном окне

  Выносящий тракт левого желудочка.

  • 1

    Right ventricle

  • 2

    Left ventricle

  • 3

    Rib

  • 4

    Spine

  • 5

    Descending aorta

  • 6

    Левое предсердие (кончик придатка)

  • 7

    Правое предсердие

  • 8

    Восходящая часть аорты (между ней и левым предсердием виден кончик аортального клапана) немного переместите зонд в головном направлении.
    ³²
    На этом плане показана аорта, отходящая от левого желудочка; его медиальная стенка должна быть непрерывной с межжелудочковой перегородкой, чтобы исключить замещение аорты. Часто аортальный клапан открывается и закрывается в центре сосуда. Восходящая часть аорты направляется к правому плечу и поворачивает влево на более высоком уровне, образуя дугу аорты.

    Допплерографию можно использовать, чтобы продемонстрировать отсутствие турбулентности через аортальный клапан и убедиться в правильном направлении потока через этот клапан.

    и 22: Выходной тракт правого желудочка (RVOT)

    Открыть в отдельном окне

    Выходной тракт правого желудочка.

    Все еще в аксиальном разрезе двигаться дальше в головном направлении от четырехкамерной проекции. Легочный ствол отходит от правого желудочка близко к грудине, направляется кзади к позвоночнику.
    ³²
    Легочный ствол делится на артериальный проток, который продолжается прямо к позвоночнику по средней линии; и правая легочная артерия, которая изгибается позади восходящей аорты и ВПВ. Левая легочная артерия обычно не видна в этой плоскости; оно направлено в более низком направлении. Раздвоение легочного ствола на артериальный проток и правую легочную артерию важно для установления того, что сосуд, отходящий от правого желудочка, идет к легким.

    и 24: Три сосуда и трахея (3VT)

    Открыть в отдельном окне

    Три сосуда и трахея (3VI).

    • 1

      Pulmonary Arch

    • 2

      Aortic Arch

    • 3

      SVC

    • 4

      Trachea

    • 5

      Spine

    • 6

      Rib

    Это самая высокая поперечная плоскость для оценки сердца плода. Переместите датчик дальше в головном направлении от правого желудочкового тракта оттока, сохраняя осевое сечение. Три сосуда слева направо: верхняя часть легочной дуги, дуга аорты и ВПВ.
    ³³
    Трахея расположена справа от аорты и позади ВПВ и имеет эхогенные стенки по сравнению с другими сосудами.

    V-образный наконечник аорты и протока выполнен в месте их встречи; аорта теперь направлена ​​к левому плечу. Ширина протока несколько больше ширины аорты. Примерно у 1% плодов можно увидеть аберрантную правую подключичную артерию, проходящую позади трахеи по направлению к правому плечу, что связано с повышенным риском трисомии 21 [9].1232
    34


    и 26: Дуга аорты

    Это косой сагиттальный вид. Дуга аорты начинается от середины сердца и имеет форму изогнутой «трости» к дуге. От аорты отходят три сосуда головы и шеи. Видно, что дуга является продолжением нисходящей аорты без прерывания или сужения дуги, что свидетельствует о коарктации.

    Допплеровская оценка должна быть направлена ​​на демонстрацию полного заполнения аорты цветом и прямого потока от сердца без явной турбулентности. Заполнение трех сосудов головы и шеи является идеальным, но не всегда достижимым.

    Турбулентность в дуге отсутствует, головка и шейка определяются.

    и 28: Протоковая арка

    Открыть в отдельном окне

    Протоковая арка.

    Это срединный сагиттальный вид грудной клетки плода, который лучше всего получается, когда плод лежит на спине. Затенение от позвоночника может затруднить получение этого изображения, когда плод лежит на животе. Дуга протоков направлена ​​прямо назад к позвоночнику, от нее не отходят сосуды головы и шеи. Артериальный проток является продолжением нисходящей аорты. В отличие от изогнутого вида дуги аорты, дуга протока выглядит как прямая «хоккейная клюшка». Легочный клапан часто можно визуализировать открывающимся и закрывающимся. От этой дуги не видно сосудов головы или шеи.

    : Частота сердечных сокращений плода

    Частоту сердечных сокращений можно наблюдать во время оценки сердца плода. Формальное измерение частоты сердечных сокращений — это всего лишь моментальный снимок, и частота сердечных сокращений значительно варьируется, особенно при движениях плода. Частоту сердечных сокращений можно измерить в М-режиме или в допплеровском режиме пульсовой волны. Пульсовая волна имеет дополнительное преимущество, позволяя матери слышать сердцебиение, но требует более высоких уровней энергии. Дополнительную информацию можно получить, поместив режим M через желудочек и предсердие, чтобы продемонстрировать частоту сердечных сокращений в обеих структурах.

    Нормальная исходная частота сердечных сокращений плода во втором триместре составляет 120–160 ударов в минуту. Должен быть продемонстрирован регулярный ритм.

    : ВПВ и НПВ в правое предсердие

    Это дополнительное изображение, которое не часто включают в стандартное обследование, но его легко получить, и оно полезно при оценке потенциальных аномалий. Изображение получено парасагиттальным срезом справа от средней линии и справа от дуги протока.

    Видно, что верхняя полая вена и нижняя полая вена входят в правое предсердие; это может быть подтверждено оценкой цветового допплера.

    Окружность живота является стандартным биометрическим показателем
    ^{6
    ,
    7}
    (). Место прикрепления пуповины следует визуализировать, чтобы выявить дефекты брюшной стенки (). Почечный тракт осматривают, визуализируя мочу в мочевом пузыре с окружающими пуповинными артериями () и оценивая почки. Почки плода следует визуализировать в двух плоскостях, как в коронарной, так и в аксиальной ( и ). Хотя это и не обязательно, визуализация почечных артерий может помочь в идентификации почки, особенно если предполагаются односторонние почечные аномалии (2).

    Открыть в отдельном окне

    Окружность живота.

    • 1

      Umbilical vein

    • 2

      Middle portal vein

    • 3

      Stomach

    • 4

      Spine

    • 5

      Rib

    Open in a отдельное окно

    Введение пуповины.

    • 1

      Пупочные артерии

    • 2

      Линия кожи

    • 3

      Позвоночник

    Открыть в отдельном окне

    Мочевой пузырь и пупочные артерии.

    • 1

      Мочевой пузырь

    • 2

      пупочные артерии

    • 3

      бедра

    Открыть в отдельном окне

    Axial Kidneys.

    • 1

      Позвоночник

    • 2

      Почка

    • 3

      Почечная лоханка

    Открыть в отдельном окне

    Венечная почка.

    • 1

      почки

    • 2

      Почечная тазовая таблица

    • 3

      Aorta

      9000

      4

      9000 9000

      5

      9000 9000

      5

      5

      9000 9000

      5

      9000

      5

      5

      9000

      5

      5

      9000 9000

      5

      . отдельное окно

      Почечные артерии. Корональный срез с горизонтальной аортой облегчает демонстрацию потока от аорты к каждой почечной артерии.

      : Окружность живота

      Это изображение представляет собой поперечный срез верхней части живота плода. Этот вид непосредственно уступает 4-камерному виду. В сложных случаях его можно получить, поместив позвоночник плода горизонтально поперек экрана так, чтобы желудок был виден в центре экрана, а затем повернув датчик на 90°.

      Желудок следует визуализировать в левой части живота. По средней линии видна гипоэхогенная структура в форме буквы «J»; она должна проходить на 1/3 длины живота и представляет собой внутреннюю часть пупочной вены, впадающей в правую воротную вену.

      Окружность живота измеряется по внешней стороне линии кожи. Важно, чтобы этот участок был правильно получен, чтобы свести к минимуму ошибку измерения. Чтобы оценить правильность сечения, можно использовать ряд признаков: сечение должно быть круглым, а не овальным; почки не должны быть видны на разрезе; вставка шнура не должна быть видна; и буква «J» не должна доходить до линии кожи спереди (пупочная вена не должна быть видна за линией кожи). Если эти признаки неверны, то разрез может быть косым, и AC может быть завышен.

      Иногда желчный пузырь виден в виде слезовидной гипоэхогенной структуры, расположенной справа спереди от пупочной вены. Надпочечники иногда также можно увидеть в этом отделе. Не должно быть видимых кистозных расширений кишечника или кист брюшной полости.

      : Введение пуповины

      Это поперечный разрез живота ниже окружности живота. Наилучшие изображения получаются при вводе шнура около трех или девяти часов. Линия кожи должна быть четко визуализирована с обеих сторон введения. Основание пуповины должно четко входить в брюшную стенку без признаков сопутствующей массы, чтобы предположить гастрошизис или омфалоцеле.

      : Мочевой пузырь и пупочные артерии

      Это поперечный разрез брюшной полости на уровне мочевого пузыря. Жидкость должна быть видна в мочевом пузыре на каком-то этапе во время обследования. Большой мочевой пузырь может иметь форму «замочной скважины» и может свидетельствовать об обструкции уретры (частичной или полной).

      Цветная или энергетическая допплерография используется для идентификации двух пупочных артерий, окружающих мочевой пузырь, а затем направляется к месту прикрепления пуповины.

      Эти артерии необходимо проследить вокруг мочевого пузыря по направлению к месту прикрепления пуповины, чтобы отличить их от подвздошных сосудов, которые видны латеральнее в области таза и направлены к бедрам. Важно убедиться, что настройки допплера подходят для низкого потока, чтобы максимизировать возможность обнаружения обеих артерий.

      : Осевые почки

      Это поперечный срез брюшной полости. Размещение корешка вверху дает наилучшее изображение. Почки видны по обе стороны от позвоночника.

      Каждая гипоэхогенная почечная лоханка может быть измерена в передне-заднем направлении. Нормальная почечная лоханка имеет размеры ≤ 4 мм во втором триместре.
      ³⁵


      : Коронковая часть почек

      Это коронарный разрез через спину непосредственно перед позвоночником плода. Почки должны быть видны с каждой стороны аорты. Каждая почка имеет форму буквы «С» вокруг одной почечной лоханки.

      Ось каждой почки примерно параллельна аорте; если они наклонены друг к другу на каудальных концах, это может указывать на подковообразную почку. Каждая почка должна быть одинакового размера (длина 20–22 мм во втором триместре) без видимых почечных кист.

      : Почечные артерии

      Это венечный срез через спину непосредственно перед позвоночником плода, тот же самый срез, что и венечные почки. Для обнаружения обеих артерий необходимы настройки низкого потока. Артерии должны доходить до почечной лоханки.

      Полезно визуализировать позвоночник плода по всей его длине, а позвоночник лучше всего визуализировать в трех плоскостях: коронарной, сагиттальной и аксиальной (–).

      Открыть в отдельном окне

      Линия позвоночника и кожи – продольная.

      • 1

        Линия кожи

      • 2

        мочевой пузырь

      • 3

        Аорта брюшной полости

      • 4

        Verterave

    • Открытый в A Sed Winken

    .0009

    Осевые изображения позвоночника.

    Четыре изображения различных уровней позвоночника по часовой стрелке сверху слева вниз: шейный отдел позвоночника, грудной отдел позвоночника, брюшной отдел позвоночника, поясничный отдел позвоночника.

    Каждая из двенадцати длинных костей должна визуализироваться отдельно (–). Хотя обе бедренные кости могут быть измерены, вероятно, достаточно измерить только одну, при условии, что обе бедренные кости имеют одинаковую длину. При визуализации длинных костей оператор должен убедиться, что они не изогнуты и не искривлены, что они эхогенны и имеют соответствующую длину. Если есть сомнения относительно длины длинной кости, то каждый из них может быть индивидуально измерен и сверен со стандартными таблицами.
    ³⁶
    Руки и ноги следует изображать отдельно, обращая особое внимание на то, чтобы левая и правая стороны были видны отдельно ( и ).

    Открыть в отдельном окне

    Кости ног.

    Большеберцовая и малоберцовая кости имеют одинаковую длину.

    • 1

      Большеберцовая кость

    • 2

      Малоберцовая кость

    Открыть в отдельном окне

    Плечевая кость.

    Плечевая кость идентифицирована на каждой руке; отмечается задняя акустическая тень.

    Открыть в отдельном окне

    Руки.

    Рука лучше всего изображена с раскрытой ладонью, пальцы видны на всю длину, большой палец не приведен

    Открыть в отдельном окне

    Мужской пол сагиттально и аксиально.

    Верхнее изображение и диаграмма выполнены в срединной сагиттальной плоскости и демонстрируют гениталии отдельно от места прикрепления пуповины. Нижнее аксиальное изображение и диаграмма подтверждают наличие полового члена и мошонки между ногами.

    • 1

      Половой член

    • 2

      Мошонка

    • 3

      Нога

    : Линия позвоночника и кожи – продольная

    Это срединный сагиттальный разрез; наилучшие виды получаются, если плод расположен ничком. Должна быть неповрежденная линия кожи, т. е. непрерывная линия кожи, лежащая на спине, особенно над крестцовой областью. Не должно быть искривлений и деформаций позвоночника. На нижнем конце должно быть крестцово-копчиковое сужение позвоночника.

    : Корональный отдел позвоночника

    Открыть в отдельном окне

    Венечный отдел позвоночника.

    • 1

      Iliac Crest

    • 2

      SACLUM

    • 3

      Позвонки

    • 4

      RIBS

    Это ARA. Часто требуется более одного изображения, чтобы увидеть весь позвоночник. Крестец выходит за пределы крыла подвздошной кости. Сужение позвоночника в крестцово-копчиковой области является нормальным явлением. Исследователь должен тщательно оценить искривление или деформацию позвоночника и убедиться, что полупозвонки не видны. Нередко незначительное расширение поясничного отдела позвоночника в ширину.

    : Венечный отдел позвоночника – крестец

    Открыть в отдельном окне

    Венечный отдел позвоночника – крестец.

    • 1

      ILIAC CREST

    • 2

      SACLUM

    • 3

      Позвонки

    Это корональное изображение через обратное, предназначенное для более осторожного оценить основу. Крестцово-копчиковое сужение позвоночника в норме; крестец простирается чуть ниже крыла подвздошной кости. Разделение латеральных центров окостенения или отсутствие визуализации центральных центров окостенения может свидетельствовать о дефекте позвоночника. Иногда центральные центры окостенения не видны из-за артефакта затенения от соседнего крыла подвздошной кости, угол от истинного коронарного изображения к косому коронарному изображению должен помочь избежать этого артефакта тени.

    : Аксиальные изображения позвоночника

    Весь позвоночник должен оцениваться в поперечном сечении, это лучше всего делать, проводя движение вверх и вниз по позвоночнику в режиме реального времени, но можно получить репрезентативные изображения каждой части позвоночника. Три центра окостенения образуют примерно равносторонний треугольник по всей длине позвоночника. Распространение пластинок с образованием треугольника с более тупыми углами может указывать на открытую расщелину позвоночника. Оператор должен искать неповрежденную линию кожи на всем протяжении позвоночника, уделяя особое внимание тому, чтобы на спине не было видно кист или образований.

    : Бедренная кость

    Открыть в отдельном окне

    Бедренная кость.

    Обызвествленная кость на самом деле представляет собой диафиз бедренной кости, эпифизарные концы не обызвествляются до более поздних сроков беременности. Изображение должно быть получено с бедренной костью горизонтально (перпендикулярно ультразвуковому лучу).
    ³⁷
    Это облегчает просмотр всей кости и позволяет избежать ракурса. Когда вся длина бедренной кости находится на экране, часто отмечается задняя акустическая тень.

    Измерьте бедренную кость горизонтально поперек окостеневшего диафиза вниз по середине диафиза кости, избегая любых треугольных эхогенных расширений (редко наблюдаемых до третьего триместра). Измерение менее 2,5 центиля может увеличить риск анеуплоидии и вызвать опасения по поводу скелетной дисплазии.
    ³⁸


    : Кости голени и : Пятка

    Открыть в отдельном окне

    Пятка.

    Между подошвой стопы и костями голени имеется прямой угол.

    • 1

      Tibia

    • 2

      Fibula

    • 3

      HEL

    Следует увидеть две длинные кости в каждой ноге. Большеберцовая и малоберцовая кости имеют одинаковую длину. Сагиттальная сторона на изображении каждой ноги продемонстрирует правильную ориентацию лодыжки. Для исключения косолапости пятка должна быть «квадратной», а подошва стопы ориентирована под прямым углом к ​​костям голени. Подошва стопы и длина большеберцовой и малоберцовой костей не должны быть видны на одном изображении.

    : Футов

    Открыть в отдельном окне

    Футов.

    На каждой стопе идентифицировано пять пальцев.

    Это изображение используется для проверки правильности количества пальцев на каждой ноге. Нога не должна быть видна в той же плоскости, что и подошва стопы. Второй палец может быть длиннее большого. На стопе не должно быть расщелины. Пальцы лучше всего считать, когда они направлены вверх к датчику.

    : Плечевая кость

    Плечевую кость лучше всего измерять, когда она лежит горизонтально поперек экрана (перпендикулярно звуковому лучу).
    ³⁷
    Это облегчает просмотр всей кости и позволяет избежать ракурса. Менее 2,5 центиля может увеличить риск анеуплоидии и вызвать опасения по поводу скелетной дисплазии.
    ³⁸


    : Предплечье

    Открыть в отдельном окне

    Предплечье.

    Локтевая кость длиннее лучевой кости в локтевом суставе.

    В норме обе кости заканчиваются на одном уровне у запястья, но локтевая кость длиннее лучевой на 2–3 мм в локтевом суставе. Обе локтевые кости ниже на изображениях с запястьями справа на каждом изображении. Важно определить всю длину радиуса, так как могут возникать дефекты радиального луча.
    ³⁹


    : Руки

    Каждая рука должна быть изображена отдельно. Руки должны быть видны полностью раскрытыми хотя бы один раз за время сканирования, и должны быть видны раскрытыми хотя бы один раз. Если руки остаются сжатыми на протяжении всего сканирования, существует риск трисомии 18.
    ⁴⁰
    Не следует постоянно приводить большой палец.
    ⁴¹


    Редко аномалии гениталий выявляются пренатально, поэтому врачу УЗИ полезно обследовать эту область. Некоторые отделения позволяют родителям узнать пол плода. Если необходимо визуализировать наружные половые органы для определения пола, то рекомендуется визуализация как в среднесагиттальной, так и в аксиальной плоскостях, чтобы свести к минимуму ошибку
    ⁴²
    (–).

    Открыть в отдельном окне

    Женский пол сагиттальный и аксиальный.

    Верхнее изображение и диаграмма выполнены в срединной сагиттальной плоскости и демонстрируют плоский лобковый холм ниже места прикрепления пуповины. На нижнем осевом изображении и диаграмме показаны три линии половых губ.

    • 1

      мочевой пузырь

    • 2

      Mons Pubis

    • 3

      Umbilical Berd

    • 4

      0009

    • 5

      Бедро

    : мужской пол в сагиттальной и аксиальной проекциях

    Мужские гениталии лучше всего оценивать с помощью двух изображений. Во-первых, среднесагиттальное изображение нижней части живота ниже места прикрепления пуповины демонстрирует половой член и мошонку каудально от места прикрепления пуповины. Во-вторых, поперечное изображение чуть ниже уровня мочевого пузыря, которое лучше всего делать с разведенными коленями. На этом изображении между бедрами видны пенис и мошонка. Семенники не опущены на этом сроке беременности и обычно опускаются позже в третьем триместре.

    : Женский Пол сагиттальный и аксиальный

    Как и мужские гениталии, женские наружные гениталии лучше всего оценивать, глядя с двух сторон. Первое изображение представляет собой срединно-сагиттальное изображение нижней части живота, демонстрирующее плоский лобковый бугор каудальнее места прикрепления спинного мозга. Во-вторых, поперечное изображение чуть ниже уровня мочевого пузыря, которое лучше всего делать с разведенными коленями. Между бедрами не видно пениса, скорее видны три линии, представляющие половые губы.

    Плацента должна быть визуализирована на всем протяжении для выявления аномалий, предлежания плаценты или кровоизлияний (). Оператор должен проверить всю внутреннюю поверхность миометрия, чтобы убедиться в отсутствии раздутой доли. Необходимо установить положение плаценты, чтобы увидеть, близко ли она к внутреннему зеву (). Цервикальный канал матери также может быть измерен, предпочтительно при пустом или почти пустом мочевом пузыре (2).

    Открыть в отдельном окне

    Плацента и вставка пуповины.

    Пуповина прикрепляется к передней части плаценты. Идентификацию точки вставки облегчает использование цветного или энергетического допплера.

    Открыть в отдельном окне

    Плацентарная площадка и длина шейки матки.

    Цветная или энергетическая допплерография внутреннего зева может помочь исключить предлежание сосудов (). Если есть какие-либо подозрения на укорочение шейки матки или низкое расположение плаценты, то трансвагинальное сканирование часто обеспечивает более точные измерения43 (). Многие центры проводят трансвагинальное сканирование для более точной оценки места расположения плаценты и шейки матки, если есть какие-либо сомнения относительно положения плаценты.

    Открыть в отдельном окне

    Доплер над внутренним зевом.

    Предлежание сосудов над внутренним зевом не видно

    Открыто в отдельном окне

    Трансвагинальная длина шейки матки.

    Показан гипоэхогенный цервикальный канал; вагинальный зонд не плотно прилегает к шейке матки и, следовательно, не удлиняет искусственно канал шейки матки.

    • 1

      Цервикальный канал

    • 2

      Головка плода

    • 3

      Материнский мочевой пузырьz

    Осмотр стенки матки на наличие миомы или двурогой матки и осмотр придатков на наличие кист яичников не предлагается (на этих изображениях не предлагается издание).

    : Плацента и вставка пуповины

    Внешний вид плаценты при этой беременности довольно однороден. Могут появляться небольшие гипоэхогенные сосудистые озерца, которые не кажутся значительными.
    ⁴⁴
    Обычно при энергетическом допплеровском исследовании кровоток не отображается. Большие озера, более 2 см на 2 см, могут увеличить риск малых для гестационного возраста в третьем триместре.
    ⁴⁵
    Толщина плаценты должна быть менее 4 см.
    ⁴⁶


    Рекомендуется просканировать плаценту, чтобы попытаться найти место, где пуповина входит в плацентарную массу.
    ⁴⁷
    Это легко сделать при передней плаценте, но может быть трудно обнаружить, если плод лежит на заднем месте прикрепления пуповины. Если пуповина прикрепляется к краю плаценты, то это следует указывать как краевое прикрепление, и полезно указать сторону прикрепления (например, вверху слева, внизу справа). Если пуповина прикрепляется к стенке матки, а сосуды затем огибают стенку и проникают сбоку от плаценты, то это описывается как оболочечное прикрепление. Либо краевые, либо оболочечные вставки могут увеличить риск сгущения долей и предлежания сосудов. Эти аномалии следует тщательно сканировать.
    ⁴⁸


    и 52: Расположение плаценты и длина шейки матки

    Это изображение получено при проекции шейки матки в средней сагиттальной плоскости. Убедитесь, что цервикальный канал виден как гипоэхогенная линия. Должен располагаться ближайший край плаценты; иногда это не по средней линии, а расположено латеральнее. Затем следует измерить расстояние от нижнего края плаценты до внутреннего зева. Низкое расположение плаценты предполагается, если плацента находится менее чем в двух см от внутреннего зева.
    ⁴⁹
    Точные измерения не могут быть получены при наличии сокращения миометрия, и необходимо дать время для его расслабления. Многие центры выполняют трансвагинальное сканирование для более точной оценки места расположения плаценты, если есть какие-либо сомнения относительно положения плаценты.
    ⁵⁰
    Цветная или энергетическая допплерография внутреннего зева — быстрый метод для исключения предлежания сосудов. Иногда пуповина наматывается на шейку матки, что может привести к ошибочному диагнозу предлежания сосудов. Стоит проверить еще раз, попросив мать повернуться из стороны в сторону, чтобы увидеть, перемещается ли пуповина в другое положение.

    Для исключения предлежания сосудов (). Надо быть уверенным, что любой увиденный сосуд — это не просто подвижная петля пуповины. Если обнаружено предлежание сосудов, следует также попытаться определить местонахождение надкостницы.

    : Трансвагинальная длина шейки матки

    Если требуется измерение длины шейки матки (обычно из-за фактора риска несостоятельности шейки матки) или если шейка матки выглядит короткой при абдоминальной проекции, шейку матки следует оценить трансвагинально при пустом мочевом пузыре.
    ⁵¹
    Оператор должен стремиться получить среднесагиттальный вид шейки матки, демонстрирующий гипоэхогенный цервикальный канал. Короткое извлечение вагинального зонда полезно, чтобы гарантировать, что зонд не давит на шейку матки, так как давление на шейку матки может искусственно удлинить размер шейки матки и может помешать открытию канала при давлении на дно. Шейку матки следует измерять с давлением на дно матки и без него.
    ⁵²
    Самая короткая длина, измеренная с помощью фундального давления, является наиболее важным измерением.
    ⁵¹


    Авторы предоставили подборку изображений, которые, по нашему мнению, подходят для комплексного скринингового исследования. Другие изображения потребуются, если подозревается или обнаруживается аномалия. Пренатальное ультразвуковое исследование является быстро развивающейся областью, и другие структуры могут стать важными в будущем, и для этого могут потребоваться другие или дополнительные изображения.

    Не все отделения требуют, чтобы каждое из изображений, представленных в этой рукописи, было получено на каждом УЗИ. Авторы не предполагают, что обследование во втором триместре будет полным только в том случае, если будут представлены все эти изображения. Скорее авторы надеются, что представление этих помеченных изображений поможет в обучении и понимании важных структур, которые можно визуализировать во время анатомического обследования во втором триместре. У некоторых пациентов может быть невозможно увидеть каждую структуру из-за положения плода или размера матери. Эта рукопись может найти ценность в качестве иллюстрированного справочника в отделах визуализации.

    1.
    Читти Л.С., Хант Г.Х., Мур Дж., Лобб М.О. Эффективность рутинного УЗИ в выявлении структурных аномалий плода в популяции с низким риском. БМЖ
    1991 год; 303 (6811): 1165–69. [Бесплатная статья PMC] [PubMed] [Google Scholar]

    2.
    Нисбет Д.Л., Робертсон А.С., Шлютер П.Дж., Макленнан А.С., Хайетт Дж.А. Аудит ультразвуковой оценки толщины воротникового пространства плода: обзор национальных данных Австралии за 2002–2008 гг. Aust N Z J Obstet Gynaecol
    2010 г.; 50 (5): 450–55. [PubMed] [Академия Google]

    3.
    Vintzileos AM, Ananth CV, Smulian JC, Beazoglou T, Knuppel RA. Рутинное УЗИ во втором триместре в США: анализ затрат и выгод. Am J Obstet Gynecol
    2000 г.; 182 (3): 655–60. [PubMed] [Google Scholar]

    4.
    Американский институт ультразвука в медицине
    . Стандарт AIUM для документации ультразвукового исследования. Американский институт ультразвука в медицине. J УЗИ Мед
    2002 г. ; 21 (10): 1188–1189. [PubMed] [Google Scholar]

    5.
    АСУМ Д2
    . Австралазийское общество ультразвука в медицине – Руководство по акушерскому сканированию в середине триместра беременности. Последняя редакция – июль 2005 г. Доступно на http://www.asum.com.au/newsite/files/documents/policies/PS/D2_policy.pdf. По состоянию на октябрь 2012 г.

    6.
    Salomon LJ, Alfirevic Z, Berghella V, Bilardo C, Hernandez-Andrade E, Johnsen SL, et al, и Комитет по клиническим стандартам ISUOG
    . Практические рекомендации по выполнению рутинного УЗИ плода в середине триместра. УЗИ Акушерство Гинекол
    2011 г.; 37 (1): 116–26. [PubMed] [Google Scholar]

    7.
    Американский институт ультразвука в медицине
    . Практические рекомендации AIUM по проведению предродового акушерского ультразвукового исследования. J УЗИ Мед
    2003 г.; 22: 1116–1125. [PubMed] [Академия Google]

    8.
    Джонсен С.Л., Расмуссен С. Соллиен Точность окружности головы плода во втором триместре и бипариетального диаметра для прогнозирования времени спонтанных родов. Дж Перинат Мед
    2006 г.; 34 (5): 367–70. [PubMed] [Google Scholar]

    9.
    Magann EF, Chauhan SP, Whitworth NS, Isler C, Wiggs C, Morrison JC. Субъективная и объективная оценка объема амниотической жидкости при сроке беременности менее 24 недель: как мы можем быть точными?
    J УЗИ Мед
    2001 г.; 20: 191–95. [PubMed] [Академия Google]

    10.
    Каток БД. Артрогрипоз: обзор и подход к пренатальной диагностике. Акушерство Гинекол Сурв
    2011 г.; 66 (6): 369–77. [PubMed] [Google Scholar]

    11.
    Rypens F, Dubois J, Garel L, Fournet JC, Michaud JL, Grignon A. Акушерское УЗИ: следите за руками плода. Рентгенография
    2006 г.; 26 (3): 811–29. [PubMed] [Google Scholar]

    12.
    Международное общество ультразвука в акушерстве и гинекологии
    . Сонографическое исследование центральной нервной системы плода: рекомендации по проведению «базового обследования» и «нейросонограммы плода». УЗИ Акушерство Гинекол
    2007 г.; 29: 109–16. [PubMed] [Google Scholar]

    13.
    Бромли Б., Бенасерраф Б.Р. Трудности пренатальной диагностики микроцефалии. J УЗИ Мед
    1995 год; 14: 303–05. [PubMed] [Google Scholar]

    14.
    Кардоза Д.Д., Гольдштейн Р.Б., Филли Р.А. Исключение вентрикуломегалии плода с однократным измерением: ширина предсердия бокового желудочка. Радиология
    1988 год; 169: 711–14. [PubMed] [Google Scholar]

    15.
    Винтер Т.К., Кеннеди А.М., Бирн Дж., Вудворд П.Дж. Cavum septi pellucidi: почему это важно?
    J УЗИ Мед
    2010 г.; 29: 427–44. [PubMed] [Google Scholar]

    16.
    Снайдерс Р.Дж., Николаидес К.Х. Биометрия плода в сроке беременности 14–40 недель. УЗИ Акушерство Гинекол
    1994 год; 4: 34–48. [PubMed] [Google Scholar]

    17.
    Филли Р.А., Кардоза Дж.Д., Гольдштейн Р.Б., Баркович А.Дж. Обнаружение аномалий центральной нервной системы плода: практический уровень усилий для обычной сонограммы. Радиология
    1989 год; 172: 403–08. [PubMed] [Google Scholar]

    18.
    Ахирон Р., Ахирон А. Развитие мозолистого тела плода человека: сонографическое исследование в поперечном сечении с высоким разрешением. УЗИ Акушерство Гинекол
    2001 г.; 18: 343–47. [PubMed] [Академия Google]

    19.
    Малингер Г., Гинат С., Лерман-Саги Т., Ватемберг Н., Лев Д., Глезерман М. Червь мозжечка плода: нормальное развитие по данным трансвагинального УЗИ. пренат диагностика
    2001 г.; 21 (8): 687–92. [PubMed] [Google Scholar]

    20.
    Курьяк А., Азуменди Г., Андонотопо В., Салихагич-Кадич А. Трех- и четырехмерное УЗИ для структурной и функциональной оценки лица плода. Am J Obstet Gynecol
    2007 г.; 196 (1): 16–28. [PubMed] [Google Scholar]

    21.
    Роттен Д., Левайан Дж. М., Мартинес Х.,
    Дюку ле Пуэнт, H
    , Вико Э. Нижняя челюсть плода: двухмерный и трехмерный сонографический подход к диагностике ретрогнатии и микрогнатии. УЗИ Акушерство Гинекол
    2002 г.; 19(2): 122–30. [PubMed] [Google Scholar]

    22.
    Сонек Д.Д., Николаидес К.Х. Пренатальная ультразвуковая диагностика аномалий носовой кости у трех плодов с синдромом Дауна. Am J Obstet Gynecol
    2002 г.; 186: 139–41. [PubMed] [Google Scholar]

    23.
    Могра Р., Шлютер П., Огле Р., Уолтер М., Борг М., Хайетт Дж. Нормальные диапазоны длины носовой кости плода, определенные с помощью ультразвука на 18–20 неделе беременности в многонациональном австралийском населении. Aust N Z J Obstet Gynaecol
    2011 г.; 51: 347–52. [PubMed] [Академия Google]

    24.
    Одибо А.О., Сехдев Х.М., Стамилио Д.М., Кэхилл А., Данн Л., Маконес Г.А. Определение гипоплазии носовой кости при скрининге на синдром Дауна во втором триместре: повышает ли эффективность скрининга использование значений, кратных медиане?
    Am J Obstet Gynecol
    2007 г.; 197: 361.е1–361.е4. [PubMed] [Google Scholar]

    25.
    Цицерон С., Сонек Д.Д., МакКенна Д.С., Крум К.С., Джонсон Л., Николаидес К.Х. Гипоплазия носовой кости при трисомии 21 на сроке беременности 15–22 недели. УЗИ Акушерство Гинекол
    2003 г.; 21 (1): 15–18. [PubMed] [Академия Google]

    26.
    Luedders DW, Bohlmann MK, Germer U, Axt-Fliedner R, Gembruch U, Weichert J. Микрогнатия плода: объективная оценка и связанные аномалии на пренатальной сонограмме. пренат диагностика
    2011 г.; 31 (2): 146–51. [PubMed] [Google Scholar]

    27.
    Озкутлу С., Бостан О.М., Дерен О., Ондероглу Л., Кале Г., Гючер С. и др. Пренатальная эхокардиографическая диагностика правосторонней/левосторонней оси сердца и неправильного положения по стандартизированной методике Кордеса. Анадолу Кардиол Дерг
    2011 г.; 11 (2): 131–36. [PubMed] [Академия Google]

    28.
    Cordes TM, O’Leary PW, Seward JB, Hagler DJ. Отличие правого от левого: стандартизированная методика эхокардиографии плода. J Am Soc Эхокардиог
    1994 год; 7: 47–53. [PubMed] [Google Scholar]

    29.
    Ягель С., Коэн С.М., Ачирон Р. Исследование сердца плода с помощью пяти проекций по короткой оси: предлагаемый метод скрининга для комплексной оценки сердца. УЗИ Акушерство Гинекол
    2001 г.; 17: 367–69. [PubMed] [Google Scholar]

    30.
    Di Salvo DN, Brown DL, Doubilet PM, Benson CB и Frates MC. Клиническое значение изолированного перикардиального выпота плода. ДЖУМ
    1994; 13: 291–3. [PubMed] [Google Scholar]

    31.
    Eggebø TM, Heien C, Berget M, Ellingsen CL. Рутинное использование цветного допплера при сканировании сердца плода в популяции с низким риском. ISRN Акушер-гинеколог
    2012: 496935. Epub 2012, 20 мая.

    32.
    Международное общество ультразвука в акушерстве и гинекологии
    . Кардиологическое скрининговое обследование плода: рекомендации по проведению «базового» и «расширенного базового» сканирования сердца. УЗИ Акушерство Гинекол
    2006 г.; 27: 107–13. [PubMed] [Академия Google]

    33.
    Yagel S, Arbel R, Anteby EY, Raveh D, Achiron R. Вид трех сосудов и трахеи (3VT) при сканировании сердца плода. УЗИ Акушерство Гинекол
    2002 г.; 20 (4): 340–45. [PubMed] [Google Scholar]

    34.
    Боренштейн М., Минекава Р., Зидере В., Николаидес К.Х., Аллан Л.Д. Аберрантная правая подключичная артерия в сроке от 16 до 23 + 6 недель беременности: маркер хромосомной аномалии. УЗИ Акушерство Гинекол
    2010 г.; 36: 548–52. [PubMed] [Google Scholar]

    35.
    Benacerraf BR, Mandell J, Estroff JA, Harlow BL, Frigoletto FD Jr. Пиелоэктазия плода: возможная связь с синдромом Дауна. Акушерство Гинеколь
    1990; 76: 58–60. [PubMed] [Google Scholar]

    36.
    Читти Л.С., Альтман Д.Г. Таблицы размеров плода: кости конечностей. БЖОГ
    2002 г.; 109 (8): 919–29. [PubMed] [Google Scholar]

    37.
    Лессовей В.А., Шульцер М., Виттманн Б.К. Ультразвуковое измерение бедренной кости плода: факторы, влияющие на точность. Дж. Клин Ультразвук
    1990 г.; 18: 471–76. [PubMed] [Google Scholar]

    38.
    Bethune M. Обзор литературы и предлагаемый протокол для лечения ультразвуковых мягких маркеров синдрома Дауна: утолщение воротниковой складки, эхогенный кишечник, укороченная бедренная кость, укороченная плечевая кость, пиелоэктазия и отсутствие или гипоплазия носовой кости. Австралас Радиол
    2007 г.; 51: 218–25. [PubMed] [Академия Google]

    39.
    Кеннелли М.М., Моран П. Клинический алгоритм пренатальной диагностики радиальных дефектов луча с помощью двух- и трехмерного ультразвука. пренат диагностика
    2007 г.; 27 (8): 730–37. [PubMed] [Google Scholar]

    40.
    Бронстин Р., Ли В., Веттраино И.М., Хуанг Р., Комсток Ч. Сонография во втором триместре и трисомия 18: значение изолированных кист сосудистого сплетения после обследования, включающего руки плода. J УЗИ Мед
    2004 г.; 23: 241–45. [PubMed] [Google Scholar]

    41.
    Гани Хишам Абдель. Эль-Наггар А., Хегази М., Ханна А., Тарраф Ю., Темтами С. Характеристики пациентов с врожденным зажатым большим пальцем: проспективное исследование 40 пациентов с результатами лечения. Джей Чайлд Ортоп
    2007 г.; 1 (5): 313–22. [Бесплатная статья PMC] [PubMed] [Google Scholar]

    42.
    Мигер С., Дэвисон Г. Определение пола плода в начале второго триместра с помощью ультразвука. УЗИ Акушерство Гинекол
    1996 год; 8: 322–24. [PubMed] [Google Scholar]

    43.
    Ямс Джей Ди. УЗИ шейки матки. УЗИ Акушерство Гинекол
    1997 год; 10: 156–60. [PubMed] [Google Scholar]

    44.
    Томпсон М.О., Вайнс С.К., Акилина Дж., Уотхен Н.К., Харрингтон К. Имеют ли плацентарные озера какое-либо клиническое значение?
    Плацента
    2002 г. ; 23 (8–9): 685–90. [PubMed] [Google Scholar]

    45.
    Хван Х.С., Сон И.С., Квон Х.С. Клиническое значение больших плацентарных озер. Eur J Obstet Gynecol Reprod Biol
    2012 г.; 162 (2): 139–43. [PubMed] [Google Scholar]

    46.
    Ли А.Дж., Бетьюн М., Хискок Р.Дж. Толщина плаценты во втором триместре: пилотное исследование для определения нормального диапазона. J УЗИ Мед
    2012 г.; 31 (2): 213–18. [PubMed] [Google Scholar]

    47.
    Сепульведа В., Рохас И., Роберт Дж. А., Шнапп С., Алькальде Дж. Л. Пренатальное обнаружение оболочечного прикрепления пуповины: проспективное ультразвуковое исследование с цветовым доплером. УЗИ Акушерство Гинекол
    2003 г.; 21: 564–69. [PubMed] [Google Scholar]

    48.
    Рао К.П., Белоголовкин В., Янковиц Дж., Спиннато Дж.А. Аномальная плацентация: доказательная диагностика и лечение предлежания плаценты, приращения плаценты и предлежания сосудов. Акушерство Гинекол Сурв
    2012 г.; 67 (8): 503–19. [PubMed] [Google Scholar]

    49.
    Bhide A, Thilaganathan B. Последние достижения в лечении предлежания плаценты. Curr Opin Obstet Gynecol
    2004 г.; 16 (6): 447–51. [PubMed] [Google Scholar]

    50.
    Королевский колледж акушеров и гинекологов
    . Руководство № 27. Предлежание плаценты и приращение предлежания плаценты: диагностика и лечение. RCOG: Лондон, октябрь 2005 г.
    [Google Академия]

    51.
    Оуэн Дж., Йост Н., Бергелла В., Том Э., Суэйн Г.А., Дилди Г.А. 3-й и др. Эндовагинальная сонография в середине триместра у женщин с высоким риском спонтанных преждевременных родов. ДЖАМА
    2001 г.; 286: 1340–1348. [PubMed] [Академия Google]

    52.
    Гусман Э.Р., Розенберг Дж.С., Хулихан С., Иван Дж., Уолдрон Р., Кнуппель Р. Новый метод с использованием вагинального УЗИ и трансфундального давления для оценки бессимптомной несостоятельности шейки матки. Акушерство Гинеколь
    1994 год; 83: 248–52. [PubMed] [Google Scholar]

    5 лучших наборов инструментов для настройки гитары в 2022 году с обзорами + 3 многофункциональных устройства

    Вы ищете универсальный набор инструментов для гитары, который может справиться с настройкой, ремонтом и регулировкой соответствующие потребности вашего инструмента? Или вам просто нужно несколько инструментов для небольших настроек здесь и там?

    В то время как имеет смысл платить технику за капитальный ремонт, набор инструментов для гитары — самый недорогой и удобный способ внести небольшие корректировки. В долгосрочной перспективе это сэкономит вам много времени и денег.

    Кроме того, если вы чувствуете себя более предприимчивым, в комплектах премиум-класса есть почти все, что вам нужно, чтобы решить практически любую проблему, за исключением треснувшей шеи.

    На рынке представлен огромный выбор наборов инструментов от всех известных брендов. Чтобы помочь с этим, мы сузили список до нескольких ключевых претендентов. Мы провели тщательный обзор всех наборов инструментов для настройки и обслуживания гитар и составили список лучших вариантов, представленных на рынке на сегодняшний день. Теперь все, что вам нужно сделать, это выбрать тот, который соответствует вашему бюджету и потребностям.

    Предварительный просмотр

    Рекомендуемый

    Выбор редакции KGR

    Best Multitool

    Название

    Набор инструментов для музыканта Ernie Ball (P04114)

    Гитарные инструменты Fender Custom Shop

    Мультитул Ibanez MTZ MTZ11 Quick Access, красный

    Тип

    Набор инструментов

    Набор инструментов

    Мультитул

    Детали

    Узнать сегодняшнюю цену

    Проверить сегодняшнюю цену

    Купить на Amazon

    рекомендуемые

    Предварительный просмотр

    Название

    Набор инструментов музыканта Эрни Болла (P04114)

    Тип

    Набор инструментов

    Детали

    Проверить сегодняшнюю цену

    Выбор редакции KGR

    Preview

    Title

    Fender Custom Shop Guitar Tools

    Type

    Toolkit

    Details

    Проверить сегодняшнюю цену

    Лучший мультитул

    Preview

    Title

    Ibanez MTZ MTZ11 Multi Tool, красный

    Type

    Multitool

    Детали

    Купить на Amazon

    Содержание

    • Три лучших набора инструментов для гитары:
    • Обзоры лучших наборов инструментов для гитары
      • Набор инструментов для музыкантов Ernie Ball
      • Набор инструментов для гитары Senrob из 26 предметов и набор инструментов для обслуживания
      • Набор инструментов для гитары Gigmate и органайзер для струн
    • Верхние 3 многофункциональных инструмента быстрого доступа
      • Ibanez MTZ11 Многофункциональный инструмент быстрого доступа
      • D’Addario PW-GBMT-01 Многофункциональный инструмент для гитары/баса
      • Groove Tech Bass Multi 2 -го поколения гитарные инструменты
    • Настройка гитары, обслуживание и ремонт набор инструментов — руководство по покупке
      • • шестнадцатеричные гаечные ключи или Allen Keys
        • String Rutters
        • отвертки
        • String Whorder
        • Строковые действия
        • String Whorder
        • Строковые действия
        • String Whorder
        • Строки. Датчик
        • Напильники
        • Подушка или подставка для шеи
        • Рабочие коврики
        • Салфетка для чистки
    • Заключительные мысли о лучших наборах инструментов и наборов для настройки гитары

    Наши лучшие 3 выбора для лучшего набора инструментов для гитары:

    Наша главная рекомендация — это Ernie Ball Musician’s Tool Kit — универсальный набор для обслуживания и настройки гитары для гитаристов среднего и профессионального уровня. Это недорогой продукт с хорошим соотношением цены и качества.

    Набор инструментов для гитары Senrob из 26 предметов — наш «Лучший бюджетный выбор» — этот относительно малоизвестный бренд предлагает двадцать шесть практичных и полезных инструментов с кейсом для хранения, в котором можно хранить все необходимое. Все работает именно так, как рекламируется, а качество и долговечность компонентов отлично соответствуют цене.

    И последнее, но не менее важное: Fender Custom Shop Guitar Tools и Ibanez MTZ11 Quick Access Multi Tool получают звание KGR Editor’s Choice . Fender предлагает лучший комплект с инструментами премиум-класса, которые могут хорошо послужить любому серьезному гитаристу. Кроме того, мы также рекомендуем иметь многофункциональный набор инструментов, такой как Ibanez MTZ11, который можно использовать для всех видов быстрой ручной работы. Он достаточно мал, чтобы поместиться в вашем кармане, и может стать спасением на концертах, когда вам нужно быстро затянуть гайки и болты. Мы считаем, что важно иметь оба устройства: одно для дома, а другое для ношения в сумке или кармане на случай чрезвычайных ситуаций.

    ---

    Обзоры лучших наборов инструментов для гитары

    Top Pick

    Набор инструментов для музыкантов Ernie Ball

    Высококачественные инструменты от бренда, который хорошо разбирается в музыкальных аксессуарах.

    В этом наборе есть все, что вам нужно, чтобы начать настройку собственных гитар. Инструменты хорошо обработаны и прослужат долгие годы.

    Проверить цену на SweetwaterПроверить цену на Amazon

    Как видите, набор шариков Ernie охватывает все основные функции и предлагает широкий выбор шестигранных ключей (шестигранных ключей). Это охватывает все мыслимые шестигранные болты, разбросанные по вашей гитаре. Профиль шара рычага шестигранных ключей хорошо вращается, но с самыми тонкими ключами нужно обращаться осторожно, чтобы избежать изгиба. Правитель точно соответствует , что не всегда имеет место в более дешевых устройствах.

    Отвертка имеет два размера головок Phillips и плоскую головку. Салфетка из микрофибры, отвертка и кусачки высшего качества. Корпус также достаточно хорошо сложен и не вызовет никаких проблем. Есть достаточно места, чтобы добавить несколько других предметов первой необходимости, таких как запасные медиаторы, колки для струн акустической гитары, полироль для гитары и другие принадлежности для чистки.

    В целом, это хороший комплект за свою цену, но полностью пластиковый механизм намотки колышков кажется хлипким и хрупким. Чудо-салфетки — продуманное дополнение, но на упаковке не указано, какие ингредиенты используются. Я бы не стал использовать то, чему не могу доверять, на отделке дорогой гитары. Вы можете заменить их запасным набором струн.

    Вердикт: Ernie Ball Musician’s Tool Kit — это универсальный набор для обслуживания гитары в прочном переносном кейсе. Соотношение качества и стоимости высокое, и в нем есть все необходимое, аккуратно организованное для хранения в футляре для гитары. Это наш лучший выбор для этого сегмента.

    Проверить сегодняшнюю цену

    ---

    Лучший бюджет

    Набор инструментов для гитары Senrob из 26 предметов

    Все, что нужно мастеру-гитаристу для выполнения основных настроек.

    Независимо от того, хотите ли вы настроить акустическую или электрогитару, в этом наборе есть все, что вам нужно, от напильников и щупов до кусачек и даже медиаторов.

    Проверить цену на Amazon

    Этот набор из 26 инструментов, от смены струн до настройки интонации и настройки действия, предлагает идеальный набор инструментов, который всегда будет под рукой во время гастролей или путешествий. Он стоит вдвое меньше, чем продукт Ernie Ball, но предлагает значительно больше возможностей. Он идеально подходит для гитаристов, которые хотят освоить основы, но это не набор инструментов для серьезных мастеров.

    Добавление колков для бриджа акустической гитары, гитарных медиаторов и брелка-мешочка для медиаторов делает комплект еще более ценным. Сумка для хранения прочная и надежная. Опять же, в комплекте есть формованная пластиковая катушка для намотки струн. Они не такие прочные, как другие варианты, но они выполняют свою работу. Три файла приличные, но они будут полезны только для незначительных корректировок или легкой регистрации.

    Кусачки для струн и регулируемая отвертка, с другой стороны, на высоте. Длина отвертки может быть изменена, а головка может быть заменена по мере необходимости. Струнное правило довольно стандартное, а линейка действия струны (линейка Фрица) пригодится, когда вы хотите настроить высоту, действие и интонацию.

    Вердикт: Набор инструментов для гитары Senrob стоимостью менее 15 долларов США — это подходящее решение, охватывающее все основные аспекты обслуживания и настройки гитары. Это не первоклассные инструменты, но они выполняют свою работу по очень доступной цене. Благодаря высокому соотношению цены и качества, это наш выбор в качестве лучшего бюджетного варианта.

    Проверить сегодняшнюю цену

    ---

    Выбор редакции

    Гитарные инструменты Fender Custom Shop

    Лютеринские инструменты мирового класса от одного из ведущих мировых производителей гитар.

    Если вы ищете комплект, который гарантированно совместим с вашим Fender, то это то, что вам нужно. Он упакован премиальными фирменными инструментами Fender, подходящими для самого специализированного магазина в Коронадо, Калифорния, и поставляется в привлекательном футляре для хранения Fender.

    Проверить цену на SweetwaterПроверить цену на Amazon

    Проблема многих наборов заключается в том, что некоторые инструменты не подходят к определенным моделям гитар. Имея это в виду, я настоятельно рекомендую этот комплект, если у вас уже есть гитара Fender, потому что мы протестировали их для настройки акустики Fender, страта и телевизора без каких-либо проблем.

    Недорогой комплект высочайшего качества. Отвертка 4-в-1 имеет две головки Philips и головку со шлицем 1/4 дюйма и 2,5 мм и 2,5 мм. Торцевая головка 1/2″ глубокая и прочная. Они предлагают только 2 шестигранных ключа (1/8 дюйма со сферической головкой, 3/16 дюйма со сферической головкой) и 2 шестигранных отвертки (0,050 дюйма, 1/16 дюйма), но вы можете купить дополнительные в хозяйственном магазине и хранить их в мешочек, если нужно.

    Щуп сравним с таковым в наборе инструментов EB Musician’s Tool Kit и имеет маркировку в дюймах и его метрическом эквиваленте. Логотип Fender на продуктах — приятный штрих, особенно на чехле. Сумка держит все в порядке и кажется прочной. Это набор инструментов профессионального уровня для настройки, регулировки и обслуживания.

    Они не предлагают столько инструментов, сколько другие варианты, но все, что они предлагают, полезно и качественно. В них также больше внимания уделяется деталям, чем в более дешевых комплектах. Однако, немного покопавшись, мы смогли найти аналогичные наборы инструментов по несколько более низкой цене. Я думаю, вы можете списать лишние 10 долларов, если не хотите, чтобы логотип Fender был на ваших инструментах.

    Вердикт: При цене около 75 долларов набор инструментов для гитары Fender Custom Shop кажется пугающим. Тем не менее, каждый компонент этого комплекта прочный и надежный. Он переживет вашу гитару, и по этой причине заслуживает внимания.

    Узнать сегодняшнюю цену

    ---

    Также обратите внимание на

    Полный набор инструментов для ремонта и обслуживания гитары Mudder из 42 предметов

    На случай, если вы захотите бросить играть на гитаре и стать мастером на полную ставку.

    Это один из самых полных комплектов. Он готов взяться даже за самую сложную настройку и должен предоставить мастеру-любителю все необходимое и даже больше для базового ремонта.

    Проверить цену на Amazon

    Гитарный набор Mudder может показаться ошеломляющим, если вы никогда раньше не владели такой гитарой. К тому времени, как вы выучите названия половины вещей в этом наборе, вы станете намного больше уважать своего мастера.

    Удобен для чистки, ремонта и ухода за любыми струнными инструментами. Тем не менее, вы также можете использовать его для смены струн, проверки/настройки интонации и настройки действия с большой точностью. Хотя набор из 42 предметов может оказаться неудобным для большинства обычных гитаристов и любителей.

    Например, у него есть 10 типов напильников, которые варьируются от ивового напильника до полукруглого напильника, ножевого напильника и плоского конусообразного напильника. Разновидностей много, но не похоже, что они будут длиться слишком долго. Компания пошла по пути экономии и наклеила на небрежную рукоятку абразивный материал, у них нет традиционных углублений. В любом случае, большинство из нас просто собирается их файл удалить.

    Двусторонний черный тюбик с абразивной чистящей тканью на одном конце (для удаления грязи с накладки грифа), а на другом конце имеется смазочная подушечка для придания грифу гладкости. Кроме того, он имеет всю гамму калибров гаек 0,016 — 0,035 — это шестигранник из множества ключей.

    Вердикт: если вы простак с базовыми потребностями, пропустите это излишество в кармане. Если вы хотите исследовать свою ботаническую сторону и / или иметь несколько инструментов, Mudder Kit из 42 предметов приведет к часам и часам безделья. Это дешевый набор, который можно попробовать, прежде чем переходить к высококачественным отдельным инструментам.

    Узнать сегодняшнюю цену

    ---

    Также обратите внимание на

    Набор инструментов для гитары Gigmate и органайзер для струн

    Все необходимое основное оборудование плюс удобное решение для хранения струн.

    С этим набором вы получаете простой, но хорошо организованный набор инструментов, готовых помочь вам во всем, от регулировки анкерного стержня до высоты действия.

    Узнать цену на Amazon

    Недорогой набор инструментов GIGmate — это комплексное решение для базового обслуживания гитары. Он оснащен светодиодным фонариком, резаком для струн из углеродистой стали, устройством для намотки струн и отверткой 2-in-l, которую при необходимости можно переключить с Philips на Flat. Брезентовый чехол и молния прочны, а черные эластичные держатели внутри надежно удерживают инструменты на месте.

    В комплекте пять шестигранных ключей американского производства, которых должно хватить на большинство ваших нужд. Меньшие предназначены для регулировки седел, а самые большие предназначены для регулировки анкерного стержня акустической или электрогитары (подробнее о регулировке анкерного стержня здесь). Ключи на 2,5 мм и 3 мм подходят для мостов Floyd Rose. Устройство намотки струн хорошо работает как с электро-, так и с акустическими гитарами, а также имеет приспособление для удаления штифта бриджа.

    В отличие от других наборов инструментов, GIGmate добавил руководство с инструкциями по использованию наборов инструментов. Это помогает мне ориентироваться при первом знакомстве с «Trem Poker», представленным в этом наборе инструментов. Это инструмент для удаления шаровидных концов струн электрогитары, которые застревают при разрыве. Имеется шкала настройки из нержавеющей стали для регулировки рельефа грифа или настройки действия/интонации.

    Вердикт: В целом, Набор инструментов для гитары GIGmate является отличным выбором по цене. Со временем вы можете заменить колышек на качественную замену. Добавьте безворсовую полировальную салфетку из микрофибры Fender , несколько дополнительных шестигранных ключей , и этот набор инструментов будет служить вам в течение долгого времени.

    Узнать сегодняшнюю цену

    ---

    Топ 3 многофункциональных инструмента быстрого доступа

    Что ж, если вы похожи на меня, вам, вероятно, не нужен весь этот набор инструментов в папке. Как гитаристы, у нас уже есть педали, кабели, адаптеры, динамики и гитары, которые нужно таскать с собой. Когда я гастролирую или выступаю, я нахожу, что многофункциональный блок удобен и прост в использовании в темноте за кулисами или при освещении зеленой комнаты.

    В отличие от комплекта инструментов для гитары в виде папок (который я предпочитаю использовать дома), все его части объединены в многофункциональный блок. Нет никаких шансов потерять крошечный шестигранный ключ, и он значительно сокращает работу, когда вам просто нужно быстро подправить. По этой причине я решил добавить 3 рекомендации для многофункциональных инструментов быстрого доступа – швейцарских армейских ножей для обслуживания гитары.

    ---

    Универсальный инструмент Best

    Мультитул Ibanez MTZ11 Quick Access

    Этот стильный карманный ниндзя — наш фаворит в этом сегменте.

    Этот многофункциональный инструмент, готовый к работе, должен быть у каждого гитариста для последней настройки на ходу. Он сочетает в себе многие функции полноразмерного комплекта в карманном корпусе и рассчитан на длительное время.

    Проверить цену на Amazon

    Добро пожаловать в карманного ниндзя — личного фаворита, который выглядит потрясающе и охватывает все основные функции. Можете ли вы представить себе, как вы сидите за кулисами с зубочисткой во рту (в стиле Тома Харди) и небрежно вкручиваете тремоло Floyd Rose в свой ультрасовременный металлический топор?

    Во-первых, это прекрасно работает на всех гитарах Ibanez, даже на тех, которые оборудованы бриджевой системой с труднодоступными анкерными стержнями. Он включает в себя 11 основных инструментов настройки гитары, которые подойдут практически для любой гитары с черным или красным покрытием. Внимание к деталям продукта — это то, что действительно покоряет вас.

    Например, центральное отверстие очень удобно для удобного захвата великолепного алого корпуса. Размеры гаечных ключей (1,5, 2, 2,5, 3) отмечены белым цветом на кромке, чтобы облегчить быстрый доступ к ним. Добавление измерительной шкалы — это круто, но несколько избыточно, так как вам понадобится полный комплект с подставкой для шеи и другими аксессуарами, когда вы пытаетесь правильно настроить и обслуживать. В целом это отличный многофункциональный инструмент , который можно положить в чехол для гитары для быстрого ремонта или регулировки.

    Вердикт: Ib anez MTZ11 прост в использовании, надежен и помещается в кармане. Он выглядит и действует как высококачественный многофункциональный инструмент с множеством продуманных функций. Честно говоря, я бы купил этот «футляр-конфетку», даже если бы у меня не было гитары.

    Узнать сегодняшнюю цену

    ---

    Также обратите внимание на

    D’Addario PW-GBMT-01 Универсальный инструмент для гитары/баса

    Ремонтный богомол: еще одно ценное предложение от D’Addario.

    Этот многофункциональный инструмент D’Addario хорошо сделан и предлагает широкий выбор отверток и шестигранных головок, которые помогут вам выполнять базовые настройки на ходу

    Проверить цену на SweetwaterПроверить цену на Amazon — это многофункциональный инструмент 10-в-1, в котором используются размеры США и метрические единицы. Он имеет самых стандартных инструментов, необходимых для обслуживания гитары и бас-гитары. Он гладкий и компактный и легко помещается в карман или передний карман вашей сумки для концерта.

    Десять инструментов S2 из стали крошечные и блестящие. Их легко снимать/вставлять из прочного корпуса из черной стали. В комплект входят две отвертки Phillips, одна шлицевая отвертка и 7 торцевых ключей (шестигранных) – 3 дробных размера (0,05, 1/8, 3/16) и 4 метрических размера (1,5 мм, 2,5 мм, 3 мм, 4 мм). Хотя размер не имеет значения, вы все равно будете пробовать их все, пока что-то не подойдет.

    Он может справиться со всеми обычными задачами и может быть очень удобен, когда вы хотите внести небольшие изменения в труднодоступные места, такие как гайка анкерного стержня передней бабки. Отвертки Phillips работают со всеми гайками и болтами, разбросанными по всей гитаре, но они также полезны для отвинчивания любой панели гитарного процессора или аналоговых педалей.

    На изделии имеется тиснение D’Addario, чтобы вы знали конструкцию и первоклассный контроль качества. Тем не менее, я чувствовал, что с некоторыми из самых тонких инструментов нужно обращаться осторожно, поскольку они могут легко сгибаться. В остальном аппарат безотказный. Можно сказать, что в нем отсутствует линейка, поскольку ее предлагают другие. Хотя я никогда не находил применение линейке на лету, у меня были товарищи по группе, которые любили измерять медиаторы в свободное время.

    Вердикт: D’Addario PW-GBMT-01 выглядит хорошо, выполняет свою работу и стоит около 15 долларов — не помешало бы, чтобы один из них постоянно лежал в передней сумке. Если вы соедините его с намотчиком/резаком для струн D’Addario, у вас будут все запасные части.

    Узнать сегодняшнюю цену

    ---

    Также обратите внимание на

    Groove Tech Bass Multi 2nd Generation Guitar Tools

    Карманный инструмент для всех гитарных грувов.

    Если вам нужен широкий набор инструментов для выполнения настроек, а пространство ограничено, этот многофункциональный инструмент в стиле карманного ножа Groove Tech полностью укомплектован. Благодаря розетке, отверткам с шестигранным ключом и даже правилу действия он готов к работе, даже если вас нет на рабочем месте.

    Проверить цену в SweetwaterПроверить цену на Amazon

    Подразделение GrooveTech имеет серьезный вид. Он имеет обычную комбинацию из 2 крестовых отверток, 4 метрических шестигранных ключей и 3 дробных шестигранных ключей. Тем не менее, у этого есть линейка (щуп) для действия струны и интонации.

    Два самых маленьких шестигранных ключа подходят для болтов на седлах струн. Но в устройстве отсутствует плоская отвертка, может это недосмотр? Если у вас есть Fender Stratocaster, у вас могут возникнуть проблемы с гнездовым ключом. Другие ключи переулка очень хорошо справляются с регулировкой моста и анкерного стержня.

    Просто взяв его в руки, вы поймете, что это , построенное на лет. Даже полированная хромом профессиональная сталь S2 кажется немного прочнее, чем другие продукты в этом списке. Иногда, когда вы используете один инструмент, другие выскакивают, чтобы поздороваться. Хотя я ценю такой энтузиазм, он может немного раздражать, когда вы пытаетесь внести тонкие корректировки.

    В целом, это хороший способ держать в порядке свои шестигранные ключи и отвертки, но перед покупкой следует проверить, совместимы ли размеры с вашей моделью гитары.

    Вердикт: Groovetech Bass Multi Tool немного дешевле, но вы также получаете то, за что платите. Это может быть хорошим выбором, если у вас есть тремоло-бридж и/или вам постоянно нужен щуп для настройки и интонирования.

    Проверить сегодняшнюю цену

    ---

    Набор инструментов для настройки, обслуживания и ремонта гитары – Руководство для покупателя

    Как вы видели из списка, каждый продукт может немного различаться с точки зрения включенных инструментов. Вот список основных элементов, которые вам нужны для общего обслуживания — хотя они не охватывают сборку гитары — с кратким объяснением их использования — для получения более полного списка ознакомьтесь с нашим полным руководством по ремонту и модернизации гитары инструменты.

    Шестигранные ключи или шестигранные ключи

    Шестигранные ключи, также известные как шестигранные ключи/ключи, необходимы для многих работ, таких как регулировка интонации, тремоло-мосты и игра струн. Для конкретной модели гитары требуется всего от 3 до 5 шестигранных ключей. Большинство наборов гитарных инструментов имеют достаточное количество шестигранных ключей, но если вам нужен более сложный набор, вы можете приобрести набор из 26 предметов с шаровыми наконечниками.

    Нож для струн

    Нож для струн очень полезен, когда вы хотите избавиться от старых ржавых струн и заменить их. В общем, это упрощает быструю смену струн до или во время концерта. Профессиональные гитаристы часто меняют струны и предпочитают не выдергивать струны, так как они могут повредить древесину. Хороший пассатиж, такой как Jim Dunlop System 65, справится со своей задачей. Специальный комбинированный инструмент для намотки струн может вдвое сократить время настройки и избавить вас от необходимости полировать потные отпечатки пальцев на хромированной поверхности колков.

    Отвертки

    Многие обычные наборы отверток не подходят для винтов и болтов определенного размера на гитаре. В лучших наборах инструментов для гитары есть множество крошечных прецизионных головок отверток, которые вы можете заменить в зависимости от ваших требований. Наконечники отвертки должны включать биты Phillips и плоские головки. Вы также хотите что-то с удобной рукояткой и удлинителем. Если вы действительно хотите охватить все базы, вы можете приобрести набор MusicNomad MN228 или набор MN229 Premium из 26 предметов.

    Устройство для намотки струн

    Настроить и намотать новую струну намного проще, если использовать специальное устройство для намотки струн. Эти инструменты крепятся к колкам для настройки и позволяют быстро заводить колки. D’Addario Pro-Winder — это самое удобное и многофункциональное устройство, включающее в себя машинку для стрижки, устройство для вытягивания булавок и устройство для намотки колышков.

    Датчик действия струны

    При проверке и регулировке действия струны очень полезно иметь специальный щуп для измерения действия струны. Эти маленькие линейки измеряют минимальное расстояние между струнами и грифом. Они специально разработаны для измерения толщины труднодоступных мест. Вы можете получить имперский набор с Мега-набором TEMSETL или Activists Luthier Tools, если вы серьезно занимаетесь настройкой и ремонтом.

    Прочтите наше полное руководство по игре на гитаре, чтобы узнать больше.

    Напильники

    Некоторые наборы гитарных инструментов включают в себя напильник для ладов, а некоторые наборы также имеют защиту для защиты грифа. Эти файлы также полезны для изменения глубины паза гайки. Старайтесь избегать напильников, на металлическую ручку которых наклеен какой-либо абразивный материал, так как они не прослужат долго. Хороший напильник имеет прочную ручку с углублениями (канавками) в металлическом корпусе.

    Подушка для шеи или люлька

    Как и люди, гитары не любят головной боли. Любая нагрузка на гриф или гриф может привести к деформации и проблемам с струнами. Хорошая подставка для шеи устранит вероятность повреждения грифа, царапин на отделке и обеспечит поддержку и устойчивость во время работ по техническому обслуживанию. Это отличный помощник в ремонте для людей, у которых есть более одной гитары или которые интересуются мастерством. Для этой цели я рекомендую подушку для шеи Donner или регулируемую подставку для шеи Dunlop NC65Neck Cradle. NC65 имеет самовыравнивающуюся опору, которая может вращаться вокруг оси для обеспечения устойчивости. Это пригодится, когда вы захотите выполнить сложную работу на своем инструменте.

    Рабочие коврики

    Корпус гитары должен лежать на гладкой поверхности, которая не поцарапает покрытие во время настройки или обслуживания гитары. Это предотвращает необоснованные потертости на инструменте, которые действительно могут обесценить стоимость хорошей гитары при перепродаже. Я лично рекомендую противоскользящий рабочий коврик, разработанный для музыкальных инструментов, таких как Music Nomad MN208. Улучшает сцепление и безопасен для всех покрытий. Вы можете использовать мягкую хлопчатобумажную ткань и сделать свой собственный рабочий коврик.

    Салфетка для чистки

    Техническое обслуживание приводит к большому количеству отпечатков пальцев, грязи и пота на корпусе гитары и отделке грифа. Мягкая чистящая салфетка из микрофибры идеально подходит для сохранения первозданного нитролака или матового покрытия вашего инструмента. Если в вашем наборе инструментов его нет, вам следует заказать специальную ткань для чистки/полировки, такую ​​как Fender Premium Plush или ткань Planet Waves Polish.

    ---

    Заключительные мысли о лучших наборах инструментов для гитары и наборах для настройки гитары

    Мы надеемся, что наши подробные обзоры помогут вам найти правильный набор инструментов для настройки и обслуживания гитары, отвечающий вашим потребностям. Мы рассчитываем на то, что вы будете распространять информацию о KillerGuitarRigs, чтобы продолжать создавать эти бесплатные руководства и ресурсы, поэтому не стесняйтесь делиться этой статьей со своими друзьями.

    Прежде чем уйти, ознакомьтесь с некоторыми из наших других популярных руководств по покупке и обзоров:

    • 7 акустических гитар с низким строем, на которых легко играть
    • Лучшее настенное крепление или подвес для гитары с отзывами
    • 10 лучших педалей задержки для гитары + Руководство для покупателя De masine is ûnmisber yn houtkap, wei, konstruksje wurken, mei it ferfier fan ferskate guod en, as lêste, yn de lânbou. Это foarsjoen fan twa brêgen — de foar-en efterkant.

      Ось МТЗ 82 Задняя часть: дополнительные детали передней части

      Задняя ось — это вентилятор, который имеет вентилятор и машину. Это ferbynt de meganismen ferantwurdlik foar de oerdracht fan it koppel út de driveline nei foaren ride tsjillen en is ferantwurdlik foar it draaien en stabiliteit fan it hiele reau, troch de ynspannings fan de motor tsjillen wurde meidield hiele skelet.

      Fabrikanten no biede konsuminten Тракторы МТЗ-82 были изготовлены на портале с балками PVM. На фото передняя часть МТЗ-82 wurdt werjûn algemien. Op Dizze Trekker — это фан-практика, которую можно использовать в качестве декоративной панели. Ось MTZ — Передний портал 82 ûntwurpen op sa’n wize as te meitsjen in hege (650 мм) Ground Klaring, wêrtroch’t te fieren wurk op de sydbeuken mei hege gewaaksen. Это действительно функциональный вентилятор, оснащенный вентилятором с пропеллером и лыжным гребным винтом, а также дорожный вентилятор, вращающийся и стабилизирующий вентилятор, который обеспечивает эффект маневренности и управляемости и автомобиль. Dêrneist это fermindert de Lêst fan de oerdracht ûnderdielen, это шляпа в ienfâldige meganisme foar de grutte feroarjen fan it spoar, dat makket it mooglik om te fieren út wurk op ferskillende wirete fan it middenpaad. Это ûntwerp создан для дальних походов МТЗ-80/82.

      De wichtichste ienheden

      Ось переднего моста МТЗ-82 binne de neikommende komponinten:

      • Балка;
      • главная передача;
      • различная природа;
      • кант(цжил редукторы).

      Ось wurdt ynstallearre tsjinoer de heal-frame. Он оснащен вентилятором переднего моста, изготовленным на МТЗ-82 с навесным механизмом. Dat Jout in Pear Frije Swing Oer de Kearn Node Masine. Это omslach fan ‘e трубчатый lichem oan’ и lofter en rjochter heal-line pleatst Onboard sicht. В нем есть встроенный вентилятор и FPGA, объединенные с лихемами, а также простые вентиляторы, управляющие управлением в различных операторах.

      блок синтраальной передачи

      De wichtichste dielen fan dizze side binne de master en slaaf gear. Это fiert de funksje fan ûntfangst en leveret al koppel nei de Differentinsjaaloperator. Ведущее зубчатое колесо, установленное в posysje oer de brêge, является защелкой во фланце гребного винта skacht. Муфта, защищающая его от другой шестерни GP, жестко закреплена на дифференциале оператора, если он не вращается.

      Te kommen ta in glêde grip en lûd oan it work site, it gears binne makke mei Wittendorfer tosken. Крепежная гайка oan ‘ein fan de Universele Mienskiplike wurdt ek brûkt om de hiele gearkomste.

      Дифференциалоператор

      Гидравлический вентилятор МТЗ-82 задненакладной передний, ûnderbrocht yn in fergelykbere половинки. Есть два сателлитных вентилятора, два двухосных двухосных редуктора, две другие пластины и блокираторы вращения. Dit node syn meganisme kombinearret sawol Heal-line PVM, previnsje net-syngroane tsjil gefolgen hân en it fergrutsjen fan de kapasiteit fan de ienheid strekking.

      Это то, что вам нужно! его самостоятельная маркировка тапасет оан-де-шумную структуру. Не хотите собирать его на вкус, это необычно, если вы скомбинируете множество деталей.

      Om stypje de winske druk yn de gear ienheid gotebou yn de farside ось МТЗ-82 fêstmakke сапун.

      Бортовой

      Находится в редукционном снаряжении, что ferheget koppel en stjoert it oan ‘e tsjillen, en ek jaan se de nedige rjochting. De wichtichste dielen fan de brêge finale skiifмеханизм 82 вентилятор это передний MTZ beskôge парная комбинация передач leit oan de boppe-of ûnderkant knooppunt. Внешняя груша út ‘e kant gear en in koarte pinion pleatst yn de spil buis.

      Нижняя часть ведущего (ûntfangst вращательного вентилятора хвостовика boppe de skacht) в редукторе oandreaune (taheakke fia во фланце на ступице tsjil). Beide pearen fan Gears wurde foarsjoen fan harren eigen lubrication apparaat wêryn is it nedich om hieltyd ûnderhâlden it bedrach rekommandearre troch de fabrikant fan it dominatrix.

      Плата полуоси переднего моста МТЗ 82 ynsletten yn in gotebou ferbûn mei deksels Slip Wize de Tubular Kearn FPGA. Выравнивание Sa’n metoade wurdt brûkt om Ferlytsje fergrutsje de grutte fan it spoar gewoan troch mei deквартиры полуосей.

      включают в себя фертикаль вала вентилятора переднего моста МТЗ-82, а также талые оризжинеле инженерных оплоссинген. Syn apparaat en ynstallaasje yn de auto kin net allinne zenden rotearjende beweging oan ‘e шестерня, mar ek út te fieren syngroane operaasje петли. Diel wurdt makke as stiel skaft, dy’t oan ien ein is in koanyske pinion en de oare plakken besunige wurde.

      Слоты dwaande mei de driuwende gear tsjil kanten en it boppeste part komt yn belutsenens by de kant gear. Это передняя осевая система 82 MTZ.

      Механизм привода: Раздаточная коробка

      Привод переднего моста МТЗ-82 является флаатным вентилятором и КПП для раздатки в карданной передаче. Húsfesting razdatki gear kin sjoen wurde oan ‘e rjochterkant fan’ e Fersnellingsbak oan dêr’t is taheakke. Op de skacht yn ‘e Fersnellingsbak monteard базовые детали. Tsjin ‘ein fan’ e skacht wurdt ferbûn troch фланец карданного вала. Ротонда, заставляющая вентилятор переключить три передачи, это система передач, т.е. Freewheel. Sizzenskip oer it meganyk plakfynt troch в зубчатой ​​муфте, что kin bewege lans de skaft, besetter in spesifike posysje. Har beweging makke traksje trochlutsen yn de kajút.

      Карданная передача

      МТЗ Привод переднего моста 82 шляпа twa skacht en in trochsneed lykweardich stipe. Вал Elts ynsteld как в stilelen piip mei de суставах oan de úteinen, yn ‘e foarm fan Plugs laske dêrby. Специальные фланцы, дизели с головкой на раздатке, средняя ножка и редуктор. Prop leit tusken de cardan gewrichten stjoert derotal beweging oan de foarkant út de tuskenlizzende Riemspanner. Это meganisme pleatst yn в jitizeren поехало праздновать oan де koppling fak hjirûnder. Это lichem stipe gearkomste binne in mouwe en de skacht te dêr’t binne taheakke oan ferskillende kanten fia cardan Mounting buis en mei spesjale муфта сцепления. Это oanpassen fan de macht koppel kommende út de keppeling wurdt makke de krimp fan ‘e fightren, Komprimearren macht. Dat wurdt dien yn de nút leit oan ‘e stam skacht.

      brêge brêge

      As jo ​​wolle fersterkjen de foarkant de foarkant ось fan ‘e trekker, jo kinne derfoar ynstallearre wurde op de masine grder brêge, of keapje in spesjaal model fan MTZ-82. 1, dy’t festige en fersterkebrine FDA . Girder brêge hat hege sterkte. Он представляет собой аналог тяжелого пара (оант 1000 кг в боппе), который является аналогом портала mei syn.

      Syn swakke kanten — in beheind spoar is net sa heech grûn klaring — meitsje it onpraktisch te brûken yn it utfieren fan in soad agraryske wurk, dus de masine mei macht brêge is oan te rieden om te passen yn de Nutfoarsjennings, swieriken sektorjennings оп это Mêd вентилятор де боск behear en konstruksje.

      Передний мост МТЗ-82 дизель

      Mear as twa-tredde fan de MTZ berik fan de dielen wurde ferienige. Dêrom, hast alle Reserve ûnderdielen foar MTZ-82 is beskikber foar de gemiddelde konsumint. Se kinne kocht yn winkels fan запасной dielen, en yn it fuortset merk. Dat jildt ek foar it передний мост MTZ-82, dielen dy’t ferkocht as unddividuele ûnderdielen of as in spesifike sub-gearkomsten, ynklusyf folslein gearstald en de brêge fabryk. Lykas brêgen, produsearre as in troch de Stjoergroep, en downhill.

      Hjoed, de measte fraach nei front assen mei bevestiging tsjil 8 Болты mei в гидравлическом креплении brûkt op allerhanne modellen fan famylje MTZ- 82. Dit ûntwerp современнее, betrouber en praktysk. Bruggen, oanpast foar hydrostatic kontrôle (Hsu), ferwize nei it nijste ynnovaasjes.

      Op dit stuit, dizze ienheden wurde pleatst op de masine rjochtstreeks troch de fabrikant of troch de eigners fan trekkers. Boppedat, де фабрикант начал те produsearjen запасные комплекты ûnderdielen, mei help dêr’t kinne jo omsette earder makke ûnder FDA nije macht рулевое управление komponinten вниз по склону. Все кнопки PVM MTZ82 можно использовать в качестве резервного двигателя.

      Jo moatte witte, dat guon fan ‘e details is onpraktisch om te keapjen отдельно. Это wichtich om te keapjen se как в наборе. Sa, yn gefal fan поломка вентилятора ien fan ‘e wichtichste heechspanningsliding gear, moatte feroarje in pear hielendal. Ферфангинг мужчин лжет та ложный вентилятор рядом с шестернями.
