Автогрейдер Terex Dz 98 технические характеристики

Автогрейдер Terex Dz 98 используется для выполнения землеройно-профилировочных работ в дорожном строительстве на грунтах I, II, III, IV категорий. Особенно целесообразно применение автогрейдеров ДЗ-98 при выполнении энергоемких земляных работ большого объема в особых дорожных условиях, как например:

• строительство и капитальный ремонт грунтовых и гравийных дорог;
• устройство в грунтовом полотне выемки под основание дороги;
• перемещение грунта в насыпь;
• очистка дорог и территорий от снежных заносов;
• разравнивание насыпного грунта и планировка поверхности;
• перемещение инертных материалов со стабилизирующими добавками при смешивании их на дороге;
• рыхление мерзлых и тяжелых грунтов, разрушение дорожных покрытий.

Автогрейдер TEREX DZ-98

Капотная система обеспечивает свободный доступ к двигателю и его системам. Двигатель соответствует экологическому классу Евро-2. Глушитель и воздухоочиститель располагаются в подкапотном пространстве.

Автогрейдеры ДЗ-98 изготавливаются в двух исполнениях в зависимости от климатических условий:

• обычное исполнение — для эксплуатации в средних широтах при температуре окружающей среды от минус 45 до плюс 40°С;
• тропическое исполнение — для эксплуатации в районах с тропическим влажным и сухим климатом.

Новая шестигранная кабина значительно увеличивает обзорность. Кабина легко снимается и монтируется обратно, что позволяет перевозить автогрейдер на низкорамном трейлере и в автофургоне. Значительно улучшена эргономика рабочего места оператора. Обеспечение комфортного микроклимата в кабине оператора за счет системы кондиционирования (опция).

Автогрейдер комплектуется надежной полноприводной трансмиссией 6/6 с карданным приводом переднего моста. Гидромеханческая трансмиссия (опция) обеспечивает более высокое тяговое усилие и плавность работы.

Карьерное исполнение автогрейдера (опция) с двумя гидроцилиндрами, что существенно облегчает поворот передних управляемых колес, шины размера 20,5-25.

Модернизированная рама позволяет устанавливать на автогрейдер рыхлительное оборудование заднего расположения.

Автогрейдер TEREX DZ_98 навесное оборудование

Технические характеристики автогрейдера Terex Dz 98

Тип двигателя — Дизельный

Пуск двигателя — стартерный
Модель двигателя при установке механической трансмиссии — ЯМЗ-238НДЗ | Мощность двигателя — 240 л. с/173 кВт | Номинальная частота вращения 1700 об\мин
Модель двигателя при установке ГМП — ЯМЗ-236НЕ2 | Мощность двигателя — 230 л.с/169 кВт | Номинальная частота вращения 2100 об\мин

Колесная формула — 1x3x3

Ведущие мосты — 3

Управляемый мост — Передний

Главная передача мостов — Одноступенчатая, коническая, без дифференциалов

Бортовые редукторы мостов — Одноступенчатые, цилиндрические, с внутренним зацеплением

Полуоси — Полностью разгруженного типа

Колесные тормоза — Многодисковые работающие в масляной ванне

Подвеска среднего и заднего мостов — Балансирная с реактивными штангами, обеспечивающая качание мостов в вертикальной плоскости

Подвеска переднего моста — Шарнирная, обеспечивающая качание моста в поперечной плоскости

Размер шин (дюйм) — 16,00-24 или 20,5-25

Давление в шинах — 0,23-0,28 МПа (2,3-2,8 кгс/см2)

Трансмиссия автогрейдера Terex Dz 98

Тип КПП — Механическая, с приводом на все колеса, с механизмом отключения переднего моста
Редуктор привода гидронасосов — Однорядный с упругой соединительной муфтой
Сцепление — Сухое, двухдисковое, постоянно замкнутое с гидросервированием его привода, с тормозком ведомого вала

Раздаточный редуктор — Однорядный для привода среднего и заднего мостов со стояночным тормозом

Стояночный тормоз — Дискового типа
Промежуточные передачи к мостам — Карданные

Количество передач автогрейдера:

• при движении вперед 6
• при движении назад 6

Скорости движения автогрейдера при номинальной частоте вращения коленчатого вала двигателя, при движении вперед:

• I передача — 4,2 км/ч
• II передача — 6,8 км/ч
• III передача — 10,5 км/ч
• IV передача — 16,5 км/ч
• V передача — 27,0 км/ч
• VI передача — 41,0 км/ч

Скорости движения автогрейдера при номинальной частоте вращения коленчатого вала двигателя, при движении назад:

• I передача — 5,2 км/ч
• II передача — 8,2 км/ч
• III передача — 12,5 км/ч
• IV передача — 20,5 км/ч
• V передача — 32,0 км/ч
• VI передача -48,5 км/ч

Минимальный радиус поворота при движении по сухой бетонированной поверхности — 18 м

Уклон удержания автогрейдера стояночным тормозом — не менее 20 %

Автогрейдер TEREX DZ_98 габаритные размеры.

Управление автогрейдера Terex Дз-48В

Управление коробкой передач, мультипликатором, реверсом и передним мостом — механическое

Управление ГМП — контроллер (рукоятка управления)

Управление сцеплением — механическое с гидроусилителем

Управление поворотом передних колес — гидравлическое

Управление тормозами:

• Колесными — пневматическое
• Стояночным — механическое

Управление рабочими органами гидравлическое

Электрооборудование автогрейдера Terex Dz 98

Напряжение — 24В
Мощность стартера — 11.2 л.с. /8.2 кВт
Аккумуляторные батареи:

• тип — 6СТ-190А
• количество — 2

Вместимость заправочных ёмкостей автогрейдера ДЗ-48В

Топливный бак — 345 л
Система охлаждения и подогрева двигателя — 72 л ; 50 л
Система смазки двигателя — 32 л
Гидросистема автогрейдера — 50/170 л
Коробка передач, редуктор привода гидронасосов, раздаточный редуктор — 35 л
Главная передача заднего, среднего мостов (каждого) — 7 л

Главная передача переднего моста — 15 л
Бортовой редуктор переднего моста (каждый) — 8,6 л
Колесный тормоз — 3,6 л
Предохранитель пневмосистемы против замерзания — 0,2 л
Редуктор поворота отвала — 3 л

Опции, устанавливаемые по дополнительному заказу:

• Пропорциональная гидросистема с регулированием по нагрузке (LS-система) обеспечивает экономию топлива
• Сервоуправление рабочими органами (джойстики) и дублирование рулевого управления на левом джойстике (только для LS-системы)
• Система демпфирования грейдерного отвала (гидравлическая с вкл/выкл из кабины)
• Плавающее положение грейдерного отвала
• Передний мост с 2-мя гидроцилиндрами и рулевой насос увеличенной производительности
• Автоматическая система нивелирования LEICA (2D и 3D)
• Модуль ГЛОНАСС
• Автоматическая система смазки шарниров рабочих органов LINCOLN
• Камера заднего вида обеспечивает визуальный контроль рыхления
• Модуль подключения мобильного гидроинструмента типа DYNOSET
• Дополнительный проблесковый маяк
• Дополнительное рабочее освещение на 4 стороны
• Подогрев топливного фильтра
• Магнитола с MP3, USB 2. 0
• Сиденье водителя с подогревом и пневмоподвеской
• Подогрев зеркал заднего вида

технические характеристики, устройство, габариты, эксплуатационные характеристики

Автогрейдер тяжелый ДЗ-98, технические характеристики которого приведены ниже, используется для дорожного строительства и разработки карьеров. Его функционал позволяет перемещать большие объемы насыпей и грунта, а также производить выравнивание дорожного полотна.

Машина оснащена передним отвалом с поворотным механизмом, что позволяет обрабатывать большую площадь за минимальный интервал времени. В работу приводит дизельная силовая установка ЯМЗ, которая имеет мощность 173 кВт. В комплект входят различные приспособления, в том числе системы подбора и рыхления. На отвал можно дополнительно установить крыло, используемое для расчистки сугробов. А с боковым аналогом это можно делать даже за заборами.

общее описание

Автогрейдер ДЗ-98 оснащен специальным рабочим органом в виде отвала с ножом, который крепится на раме техники. Он приводится в действие дизельным двигателем, выполняет подъем, опускание, поворот в стороны и вертикально. Высокая производительность обеспечивает хорошую маневренность машины и возможность установки угла наклона отвала в нескольких положениях.

Комфортные условия работы оператора обеспечивают балансиры, надежная информативная рама, система автоматического контроля положения отвала, а также основные и дополнительные датчики. В комплект транспортера входит боковой отвал, аналог бульдозера, задний рыхлитель и дополнительное оборудование (при необходимости).

Агрегат трансмиссии

Агрегат ДЗ-98, технические характеристики которого соответствуют большинству аналогов в своей категории, оснащен системой передачи крутящего момента от двигателя к колесам с помощью трансмиссии, что позволяет можно скорректировать направление и значение этого аспекта. Кроме того, можно отсоединить силовой агрегат от ведущего моста. Агрегат также служит для отбора мощности привода гидронасоса.

Узел состоит из следующих элементов:

• Блок сцепления.
• Гидравлические насосы привода редуктора.
• Раздаточная коробка.
• Стояночный тормоз.
• Дозатор.
• Карданный привод задний, передний, средний мост.

Все компоненты включены в единый блок, представляющий собой коробку передач. Он взаимодействует с корпусом гидронасосов и маховиком двигателя посредством центрирующего ремня. Передача крутящего момента осуществляется через специальную упругую муфту и дюжину резиновых пальцев. Также предусмотрены различные фиксирующие детали в виде пальцев, стопоров и болтов.

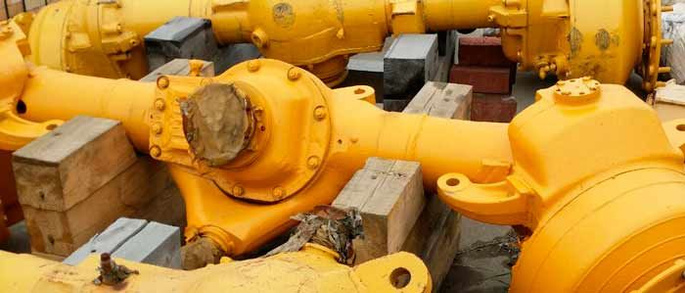

Средний и задний мост

Специальная строительная машина ДЗ-98, технические характеристики которой будут рассмотрены далее, имеет взаимозаменяемый средний и задний мост. Каждый из узлов представляет собой балку из стали с кронштейном главной передачи и коническими шестернями с круговыми зубьями. Бортовые редукторы закреплены на фланцах, ненагруженные полуоси соединяют главную передачу дополнительным крюком.

Малая главная шестерня каждого бокового редуктора соединяется с полуосями посредством фланца и коренной втулки. В каждом элементе установлен дисковый тормоз с пневматикой. Эти детали находятся в масляной ванне. Сами мосты установлены на паре балансиров с помощью пальцев шарового и цилиндрического типа. Такая конструкция упрощает установку и обслуживание мостов.

Передний мост

Автогрейдер ДЗ-98 оснащен управляемым передним мостом. Его основная часть практически идентична заднему и среднему элементу. Агрегат отличается поворотными частями колес и креплением к раме. Балка этой конструкции литая со сварными концами на концах. В середине детали имеются два пальца, расположенных вдоль продольной оси. На них мост может поворачиваться относительно основания в поперечной плоскости.

Блок включает в себя полностью разгруженные полуоси, на концах которых закреплены вилки шарнирного карданного шарнира. С его помощью крутящий момент трансформируется на коническую передачу. Изменяет положение рабочей части в горизонтальном направлении. Остальные боковые редукторы отличаются от элементов заднего и среднего моста тем, что не имеют колесных тормозов, а также возможностью поворота балки относительно моста по горизонтали. Между собой они соединяются посредством поперечной рулевой тяги. Через него же и схождение передних колес.

Нож клинковый ДЗ-98 и базовая комплектация

Увеличивает сферу использования данного станка множество вариантов установки дополнительного оборудования. В него входят:

• Мусорщик.
• Принадлежности для бульдозера.
• Оборудование для рыхления и укладки.
• Снегоочистители.

Все инструменты размещены на основной раме, что позволяет производить прокладку, ремонт дорог, а также разметку земли, уборку снега, рытье ям, обрезку кустарников. Важную роль отечественная машина играет при укладке аэродромных полос и железнодорожных вагонов.

Гусеничное укладочное устройство состоит из центрального отвала и двух створок на шарнирных соединениях. Элементы можно перемещать в правое или левое положение благодаря паре гидроцилиндров. Кроме того, выдвижной шток облегчает поворот детали вокруг вертикальной оси. Подвеска оборудования идентична аналогичной рыхлительно-бульдозерной установке.

Прочее оборудование

Изготовителем ДЗ-98 предусмотрена возможность оснащения грейдера различными функциями. Рыхлитель оснащен рабочим отвалом и подвеской. В общем, это литая балка, на которой в специальные гнезда вставлены пять зубцов. Фиксация элементов производится с помощью пальцев и чеки.

Снегоочиститель предназначен для очистки дорог, взлетно-посадочных полос и других территорий от сугробов и сугробов. Процесс осуществляется смещением помехи в сторону или метанием. При максимальной скорости движения снег может откидываться на расстояние до 15 метров, что позволяет расчищать широкие участки дорог с минимальными затратами времени.

Бульдозер предназначен для перемещения грунта, сыпучих материалов, а также для производства траншей, котлованов и других вспомогательных работ. Тяжелые и мерзлые грунты разрабатывают с предварительным рыхлением. Само оборудование включает в себя отвал и подвеску, состоящую из толкающей рамы, гидроцилиндра, тяги и механизма опускания.

В состав запчастей для ДЗ-98 входит подборщик. Он предназначен для разработки грунтов 4-й категории, демонтажа изношенного дорожного покрытия, вскрытия верхнего слоя вечной мерзлоты. Аппарат состоит из литой каркасной части со вставленными зубьями, размещенными в специальных гнездах. Оборудование подключается с помощью звеньев к головке основной рамы автогрейдера. Вспомогательными элементами являются гидроцилиндр и подъемно-опускные проушины оборудования.

Грейдер ДЗ-98: технические характеристики

Ниже приведены основные параметры рассматриваемой техники:

• Длина/ширина/высота — 6/3,2/4 метра.
• Колея передних колес (узкая/широкая) 2,62/2,69 м.
• Аналогичный показатель для задних колес 2,5/2,57 м.
• Максимальный зазор 615 мм.
• Эксплуатационная масса машины 19,5 тонн.
• Статическая нагрузка на грунт 10500/4630 кгс.
• Количество передач (вперед/назад) 6/6.
• Ограничение скорости (максимальной) — до 47 км/ч.
• Минимальный радиус поворота 18 метров.
• Устойчивость на уклоне 15 градусов.
• Тормозной путь при скорости 30 км/ч — 14 м, аналогичный показатель при отказе одного контура — 41 м.
• Тип двигателя — дизель ЯМЗ или «Кумминс» номинальной мощностью до 275 лошадиных сил с частотой вращения 1700 об/мин. Старт — тип стартера.

Другие опции

Ниже приведены другие характеристики автогрейдера:

• Трансмиссия ДЗ-98 с полным приводом, механическая с отключаемым передним мостом.
• Гидравлические насосы — с однорядным приводом и эластичной муфтой.
• Тип сцепления — сухой закрытый блок с тормозным ведомым валом.
• Редуктор — однорядный со стояночным тормозом для среднего и заднего привода.
• Промежуточная передача — карданного типа.
• Ленточный стояночный тормоз.
• Колесная формула 1/3/3.
• Ведущий мост представляет собой управляемый передний мост.
• Бортовые редукторы — цилиндрические с одним диапазоном, имеют внутренний крюк.
• Полностью разгруженные полуоси.
• Тормоза колесные — многодисковые с металлокерамическими элементами, помещены в масляную ванну.
• Передняя и задняя подвеска — балансирная с реактивными тягами, обеспечивает подкачку мостов по вертикали.
• Средняя подвеска отвечает за прокачку приводов в поперечной плоскости, снабжена шарнирами.
• Световая и звуковая сигнализация.

Характеристики оборудования

Устройство ДЗ-98 предполагает использование нескольких устройств, а именно:

1. Система слежения. Имеет хват до 3,4 метра, высота отвала 0,95 м. Углы установки крыла 48 и 24 градуса. Отвал опускается ниже опорной площадки на 20 сантиметров.
2. Бульдозерное оборудование. Захват призмы при перетаскивании — 2,5 куб. м. Высота отвала 0,97 м. Основной угол резания 55 градусов, опускание рабочей поверхности не менее 11 сантиметров.
3. Разрыхлитель. Оснащен пятью шипами, ширина проникновения и захвата составляет 0,23 и 1,8 метра соответственно.
4. Отвал грейдера. Это оборудование состоит из запасной части ДЗ-98, имеющей длину 4,2 метра и высоту отвала до 0,7 метра. Углы зачистки и резки составляют 70 и 90 градусов соответственно. Боковое перемещение заготовки составляет 1,05 м, а опускание опорного грунта — 0,5 м (минимальное значение).

Технико-экономические показатели

Начнем с управления автогрейдером. Коробка передач и сцепление регулируются механическим и гидравлическим блоками. Тормоза активируются благодаря пневматическому механизму. Электрооборудование представляет собой стартер мощностью 8,2 кВт и напряжением 24 вольта. В состав этого блока входит пара аккумуляторных батарей типа 6 СТ-190А.

Ниже приведены параметры технико-экономического направления:

• Расход топлива ДЗ 98 — 0,15 кг/куб. М.
• Емкость топливного бака составляет 485 литров.
• Гидравлическая система машины вмещает 120 литров гидравлической жидкости.
• Наработка в машино-часах (минимум) — 8400.
• Коэффициент технического применения не менее 0,85.
• Трудоемкость — 0,95 чел/ч.
• Эргономика — 14-31 градус в зависимости от климатических условий.
• Экологический стандарт ГОСТ 12.1.012-90.
• Эмиссия отработавших газов и задымленность рабочего места соответствуют нормам ГОСТ 17.2.2-02.86 и 17.2.2-05.86.

В заключение

Автогрейдер ДЗ-98, габариты которого указаны выше, является уникальной отечественной машиной, предназначенной для выполнения широкого круга функций. Рассматриваемая спецтехника способна справиться с задачами строительства дорог от 1-й до 4-й категории, может комплектоваться различным навесным оборудованием.

Техника активно применяется при строительстве железнодорожных участков, аэродромов, а также для нужд мелиоративной, гидротехнической, геологической и ирригационной промышленности. Дополнительным преимуществом машины является широкий диапазон рабочих температур (от -40 до +40 градусов Цельсия).
