Электропроводка в трубах: требования и варианты монтажа

• Статья
• Видео

Чаще всего такой вариант укладки проводов используют в особо сырых помещениях, а также в тех постройках, которые возведены из легковоспламеняющихся материалов, к примеру, дерева. Далее мы поговорим о том, так правильно проводится электропроводка в трубах, предоставив подробную технологию электромонтажных работ, предъявляемые требования, а также наглядные фото и видео примеры.

• Преимущество данного варианта
• Как произвести электромонтаж
• В пластике
• В металле

Преимущество данного варианта

Достоинство проведения проводки в металлических и ПВХ трубах заключается в следующем:

1. Электропроводка надежно защищается от механических повреждений и неблагоприятных погодных условий (если монтаж электросети будет производиться на улице).
2. Выполняется ПУЭ п. 7.1.37 «Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т. п.». То есть вы сможете заменить проводку, не вскрывая обшивку стен, привязав к старому кабелю новый, например.
3. К электропроводке в деревянных домах выдвигается ряд требований ПУЭ, пункт 15.15 и другие в СП 256.1325800.2016 (это актуализированная версия СП 31.110) и других нормативных документов об электроустановках и пожарной безопасности.
4. При прокладке проводки под землей будет обеспечена защита электропроводки от грызунов, а также от повреждения твердыми предметами, содержащимся в грунте.

Как Вы видите, использовать данный способ электромонтажа нужно из соображений электро- и пожаробезопасности.

Рекомендуем обязательно ознакомится с пунктами ПУЭ, о которых шла речь выше. Изучите пункты 2.1.58., 7.1.37., 7.1.38. Требования о способе прокладке и виде используемых труб описаны в СП 31.110-2003 в п. 14.15, и актуализированы в СП 256.1325800.2016 в 15.15.

Как произвести электромонтаж

На самом деле самому провести электропроводку в трубах не сложно, нужно всего лишь сделать соответствующую магистраль и запустить в нее кабель. Технология монтажа, собственно, как и условия применения пластиковых либо железных труб имеет свои особенности, о которых мы сейчас поговорим более подробно.

В пластике

ПВХ-трубы рекомендуется использовать при электромонтажных работах на поверхностях открытым способом с соблюдением выше указанных требований, а также в бетонной стяжке пола.

Технология прокладки кабеля состоит из следующих этапов:

• Согласно электрической схеме стены либо пол размечаются маркером.
• Через каждые 50 – 90 см магистраль крепится к поверхности клипсами либо скобами.
• Кабель протягивается внутрь с помощью специальных протяжек – капроновых либо стальных (проволоки).
• Трубы соединяются с распределительными коробками (местами соединения проводов) и между собой с помощью специального паяльника.
• Если монтаж производится в полу, поверх готовой трассы заливается бетонная стяжка. Кстати, сразу же следует отметить, что при горизонтальной укладке магистрали нужно организовать небольшой уклон в сторону распределительных коробок для отвода конденсата.

Требования к электромонтажным работам следующие:

1. Категорически запрещается производить соединение электрических проводов в трубах. Все соединения должны находиться исключительно в распределительных коробках, так рекомендует пункт ПУЭ 2.1.26 (см. Главу 2.1)
2. Не сгибайте трассу более чем на 90 градусов. В противном случае произвести замену кабеля Вам не удастся, т.к. он будет зажат на повороте.
3. При монтаже электропроводки во влажных и пожароопасных помещениях обязательно нужно уплотнять место соединения элементов, стык с распределительной коробкой, а также сделать герметичный ввод.
4. Минимальное сечение провода, который будет проведен внутри, должно составлять не менее 1 мм.кв согласно ПУЭ табл. 2.1.1. «Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках».

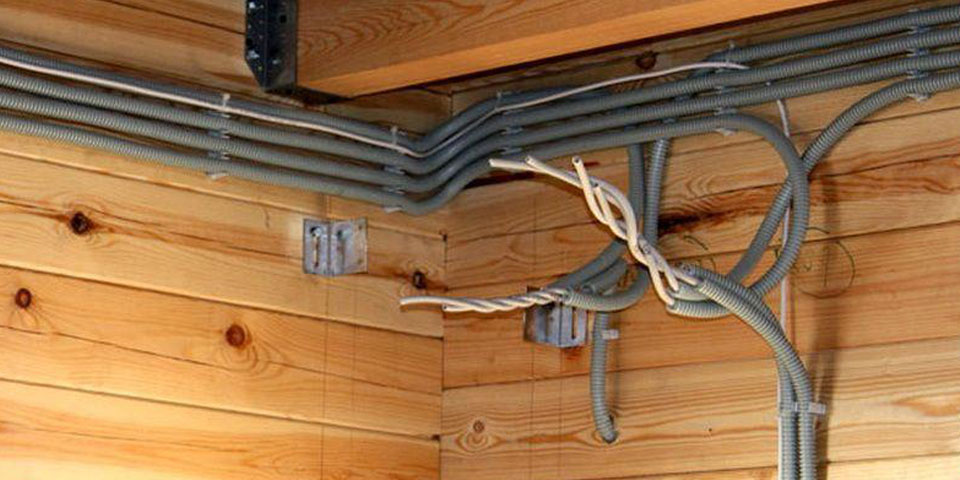

В данном случае Вы можете использовать ПВХ/ПНД трубки, а также гофрированные — ДКС, которые часто используют при монтаже электропроводки под гипсокартоном.

На видео ниже наглядно показывается, как провести проводку в ПВХ-трубах:

В металле

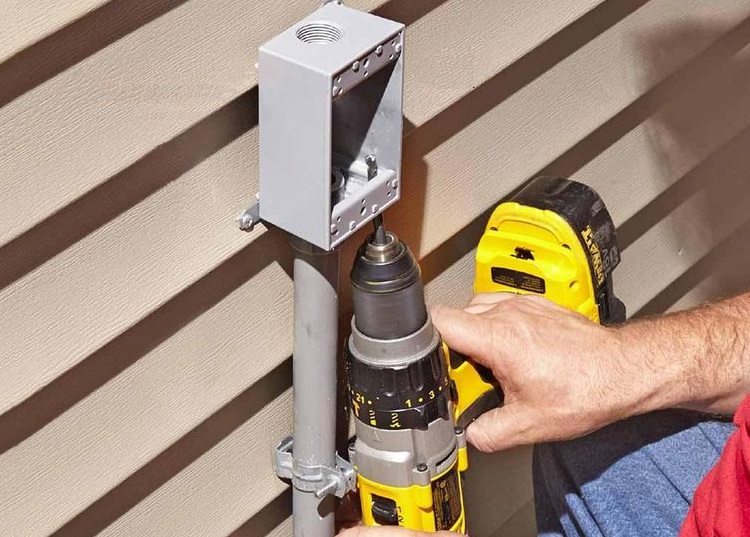

Альтернативным решением является использование металлических (как оцинкованных, так и железных) труб для монтажа скрытой электропроводки. Такой вариант предпочтителен в том случае, если кабель нужно проложить в земле либо деревянной поверхности, к примеру, при монтаже электропроводки в бане.

Инструкция по прокладке линии своими руками выглядит так:

• Как и в предыдущем случае трубы укладываются согласно созданному чертежу.
• Для соединения элементов используется сварочный аппарат либо резьба с обеих сторон.
• Производиться заземление металлических конструкций, а также организация уклона в сторону распределительной коробки.
• Поверхность защитных элементов окрашивается для предотвращения коррозии.
• Кабель протягивается внутрь с помощью капроновой протяжки либо металлической проволоки.
• Магистраль крепится через каждые 50-90 см с помощью металлических скоб.

На видео ниже наглядно показывается, как провести скрытую проводку в железных трубах в деревянном доме:

Разводка электрики в доме из дерева

Прокладка кабеля в металлических трубах

Требования к монтажу электропроводки в железных трубах:

1. Если Вы решили провести скрытую проводку в полу, то не следует производить покраску металлических элементов, т.к. это ухудшит сцепление бетонного раствора с металлом.
2. Что касается перегиба, соединения проводов, герметизации стыков и минимального сечения жил, тут все остается также, как и в предыдущем варианте.
3. Чтобы не повредить изоляцию проводки в месте ее выхода на поверхность, концы стальных трубок нужно оконцевать втулками.
4. Для быстрой разборки магистрали рекомендуется избегать сварочных соединений, делайте резьбовые соединения.
5. Медные трубы соединяются пайкой с развальцовкой одной из труб или муфтой большего диаметра. Стальные также можно соединять с помощью сварки.

Вот и вся технология укладки электропроводки в трубах своими руками. Как Вы видите, ничего сложного нет, главное учитывать все советы и действовать строго на основании предоставленной технологии монтажа. Кстати, трубы также можно использовать для того, чтобы самостоятельно сделать ретро проводку в доме. Такой вариант зарекомендовал себя очень оригинально, в чем Вы можете убедиться, просмотрев видео обзор, на котором рассмотрена открытая электропроводка в трубах под старину:

Обзор проводки в стиле лофт
