Общие сведения

Электропроводкой называется совокупность изолированных проводов и кабелей с элементами их крепления, защитными и поддерживающими конструкциями. Электропроводка обеспечивает подвод электроэнергии к электроприемникам потребителя.

Документация. При проектировании электропроводок следует руководствоваться действующими «Правилами устройства электроустановок» (ПУЭ), «Нормами технологического проектирования электроустановок» и «Строительными нормами и правилами» (СНиП).

Внутренняя и наружная электропроводка

• Внутренней является электропроводка, проложенная внутри помещения.

• Наружной называется проводка, проложенная по наружным стенам зданий и сооружений, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов длиной по 25 м) вне улиц и дорог. Открытая и скрытая электропроводка. Электропроводка по способу выполнения может быть открытая и скрытая. К открытым электропроводкам относятся проводки, проложенные по поверхности стен, потолков, по опорам, фермам и другим строительным элементам зданий и сооружений. Провода и кабели прокладывают при этом непосредственно по поверхности стен, потолков, на роликах, изоляторах, на тросах, на скобах, в трубах, в гибких металлических рукавах или непосредственно приклеиванием к поверхности. Открытая электропроводка может быть стационарной, передвижной и переносной.

К открытым электропроводкам относятся проводки, прокладываемые внутри конструктивных элементов зданий и сооружений (в стенах, полах, перекрытиях), а также в заштукатуриваемых бороздах, без борозд под слоем мокрой штукатурки, в замкнутых каналах и пустотах строительных конструкций и т. д. Провода и кабели прокладываются при этом либо в трубах, гибких металлических рукавах, коробах, либо без них.

Скрытая электропроводка полностью предохраняет провода и кабели от механических повреждений и воздействий внешней среды.

Сменяемая и несменяемая электропроводка. Скрытая электропроводка может быть сменяемой и несменяемой:

• сменяемой называют такую проводку, которая позволяет в процессе эксплуатации осуществлять замену проводов без разрушения строительных конструкций. При этом провода прокладывают в трубах или каналах строительных конструкций;

• несменяемую проводку невозможно демонтировать без разрушения конструкций или штукатурки. Проектирование электропроводки в садовом домике, коттедже или жилом доме начинают с вычерчивания электрической схемы соединений, привязанной к поэтажной планировке дома в масштабе 1:100 (1:200).

Электропроводку на плане наносят в однолинейном исполнении. Светильники, выключатели, штепсельные розетки, устройства защиты на чертежах планов обозначают условными знаками.

Кабель в трубах, всё про пластиковые и гофрированные трубы

У тех, кто впервые сталкивается с электромонтажными работами, часто возникает вопрос: как правильно прокладывать кабель в трубах или без нее? Если в трубе, то в какой – вон их сколько вариантов в магазинах? И как монтировать? Чтобы результат получился надежный, безопасный и на долго.

Увы, на специализированных форумах единого мнения Вы не найдете, только еще больше запутаетесь в пучине дискуссий. Давайте разбираться здесь и сейчас: в этой статье собраны конкретные рекомендации практиков (электромонтажников) и дополняющая нормативная информация.

Какова целесообразность прокладывать кабель в трубах?

А целесообразность ищите в «библии» электромонтажа – нормативном документе под названием «Правила устройства электроустановок». Но мы обещали просто и доступно объяснить основные принципы, так что выполняем.

Даже когда нет прямой регламентированной ПУЭ необходимости, монтаж в защитных трубах оправдан во множестве ситуаций. Прежде всего, там, где необходимо создать физический барьер и отдаление кабеля от поверхности на заданное стандартами расстояние. Плюс это уменьшение количества доступа кислорода к кабелю при возникновении возгорания.

Стенки из пластика или металла (правильно подобранных для конкретных условий эксплуатации) выдерживают внешнее давление, имеют стойкость к действию агрессивных веществ вроде кислот и растворителей.

Не лишним будет предусмотреть защиту кабеля от повреждения грызунами.

Дополнительно кабель в трубах защищён от возможного воздействия влаги. Без специальной укрепленной гофры (дальше уточню, какой именно) не обойтись и при выполнении бетонной стяжки пола. Часто такой способ электромонтажа значительно облегчает и ускоряет процесс прокладывания коммуникаций.

Например, удобнее монтировать несколько проводов, собранных пучком в одной гофре, плюс обеспечивается сменяемость электропроводки.

Итак, принято решение прокладывать провод в трубе. Прежде чем рассказать, какие именно нужно выбирать, отмечу, какие выбирать не нужно.

Почему водопроводные трубы не подходят для кабеля

Возможно, Вы неоднократно видели, как прокладку кабеля (например, до распределительного щитка частного коттеджа) выполняют в земле с помощью труб для технической воды. Так вот, это далеко не самое лучшее решение.

Полиэтиленовые трубы для технической воды – не целесообразны с точки зрения безопасности и экономии

Правда в том, что водопроводные трубы, если они без воды, очень резво горят (когда применяются как положено, с водой, то, ясное дело, не горят). Сразу основательный аргумент «против». В принципе, прокладывать кабель в водопроводных трубах можно, но только если вся конструкция закапывается под землю. В этом случае там нет кислорода, значит, нет и опасности горения.

А что до механической защиты? Здесь тоже большой вопрос. Электротехнические трубы для кабеля рассчитаны на то, что должны выдерживать нагрузку извне в виде сдавливания. А водопроводные держат напор воды изнутри, потому их производят стойкими на распор – это совершенно разная специфика и, соответственно, конструкция.

Надо также отметить экономическую нецелесообразность такого метода. Дело в том, что стоимость напорных водопроводных труб выше, чем электромонтажных.

В общем и целом, водопроводные трубы для проводки не используют потому, что:

1. они дороже
2. они горючие.

Но уж если в наличии есть лишний десяток метров водопроводной – до ближайшей хозяйственной постройки на дачном участке можете закопать ее с кабелем. Но электромонтажная все-равно на порядок лучше для прокладывания в земле, потому что укреплена именно от процесса сдавливания снаружи.

Не нуждаетесь в таком сомнительном компромиссе? Тогда придется выбирать из изначально предназначенных вариантов, чтобы проложить кабель в трубах.

Выбираем с помощью эксперта

Чтобы разобраться в нюансах, я обратилась за подробным инструктажем к представителям большого интернет-магазина электротехники в Украине – «Аксиом Плюс», т.к. мы уже знакомы на предыдущих работах и эта профильная электротехническая компания занимается объектными поставками кабеля и систем его прокладки с 2005 года (в том числе и гофротруб – ссылка на отведенный под них раздел на сайте).

На консультацию я уговорила Евгения не сразу, и у меня было не так много времени, но оно того стоило. Помимо двенадцатилетнего опыта комплектации объектов электротехникой за плечами, у него есть ценная способность – четко и логично объяснять суть вопросов и понятий. В чем и Вы убедитесь, дочитав мою статью.

Для начала обязательно учтите показатель прочности к сжатию

Параметр измеряется в ньютонах (Н) и указывается для каждой трубы. Выбирайте, исходя из конкретной ситуации и условий монтажа участка электропроводки:

• меньше 300Н только для внутреннего монтажа в настенных и потолочных трассах;
• 300-700Н подойдет для укладывания в стяжку пола;
• больше 700Н уже достаточно для прокладывания в монолитно-каркасных зданиях.

Пластиковые или металлические? – вот в чем вопрос

Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.

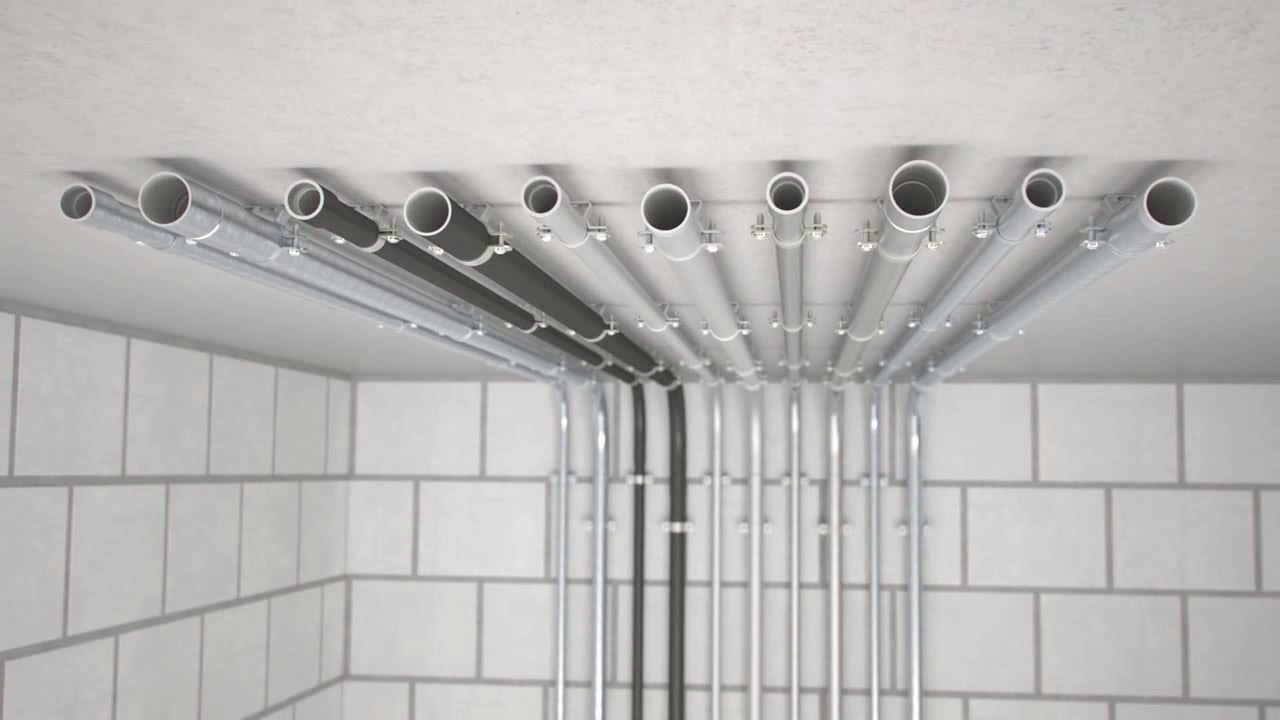

Кабель в металлических трубах

Металлические трубы практически не применяются в электромонтаже

И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.

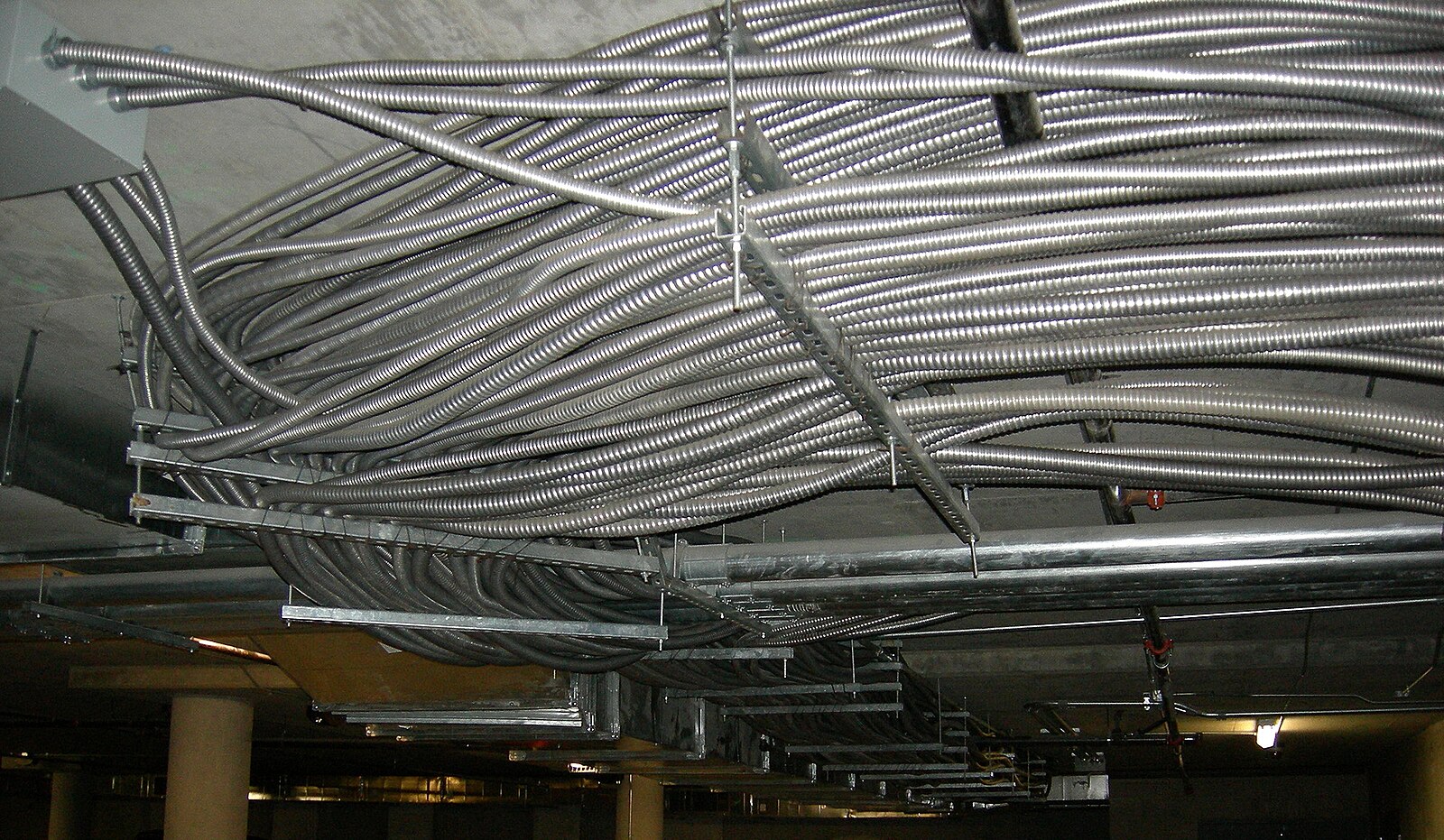

Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).

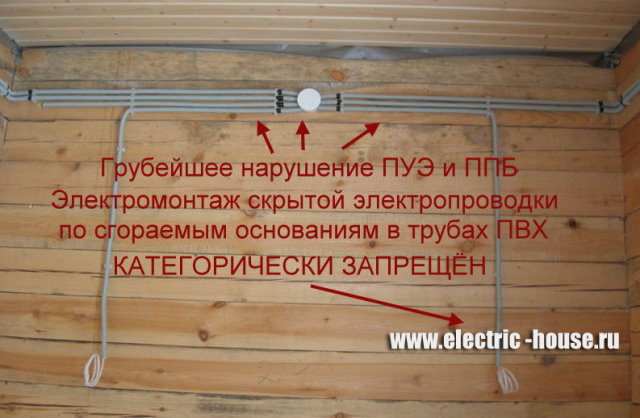

В деревянном здании для электромонтажа требуется оцинкованный металлорукав

В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.

То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.

Кабель в трубах из пластика

Подробнее о преимуществах пластиковых труб

Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах – жесткие и гофрированные. Преимущества пластиковых систем:

• живучесть (при правильной эксплуатации до 30-50 лет),
• легкость самой конструкции, а также простота монтажа,
• механическая прочность,
• устойчивость к коррозии,
• широчайший ассортимент размеров и крепежных аксессуаров.

Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.

Стойкость к горению – обязательное качество для электромонтажа внутри помещений

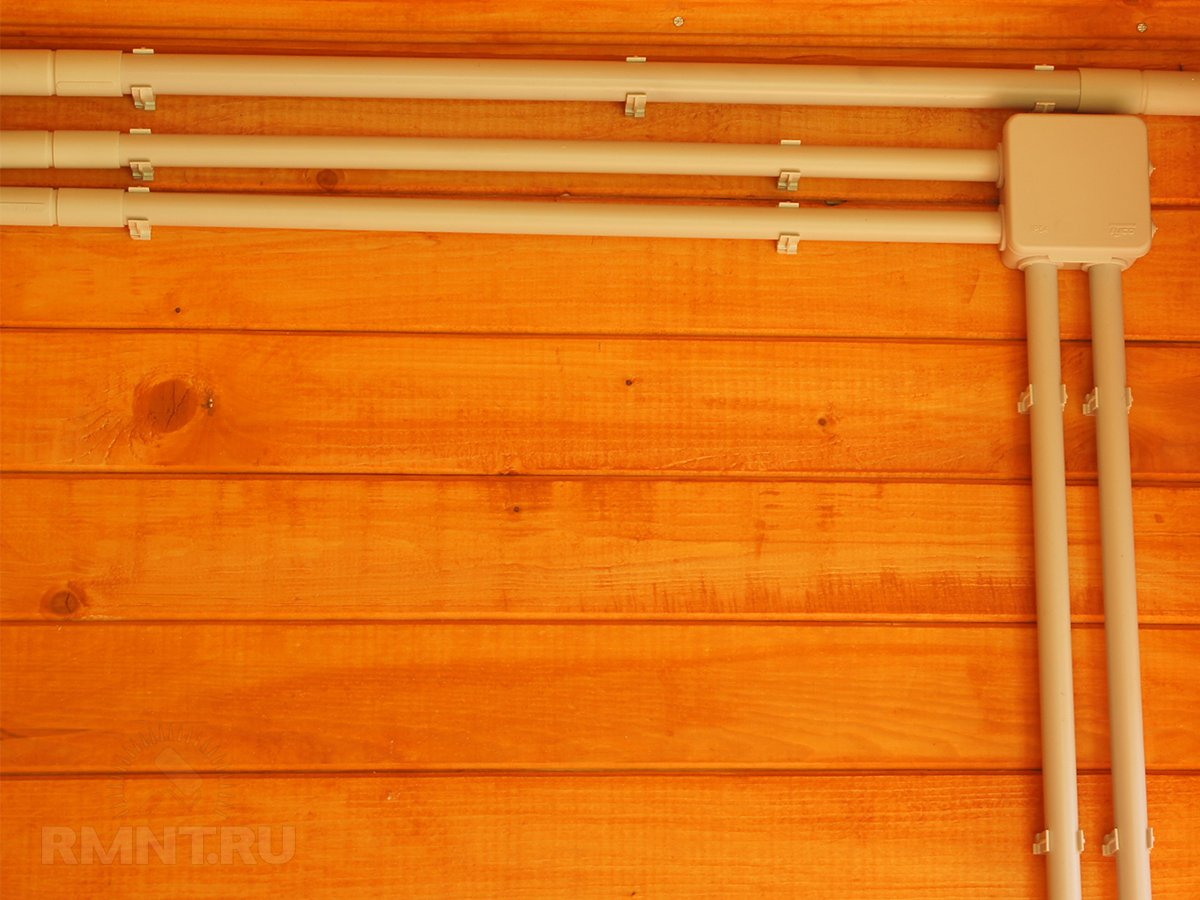

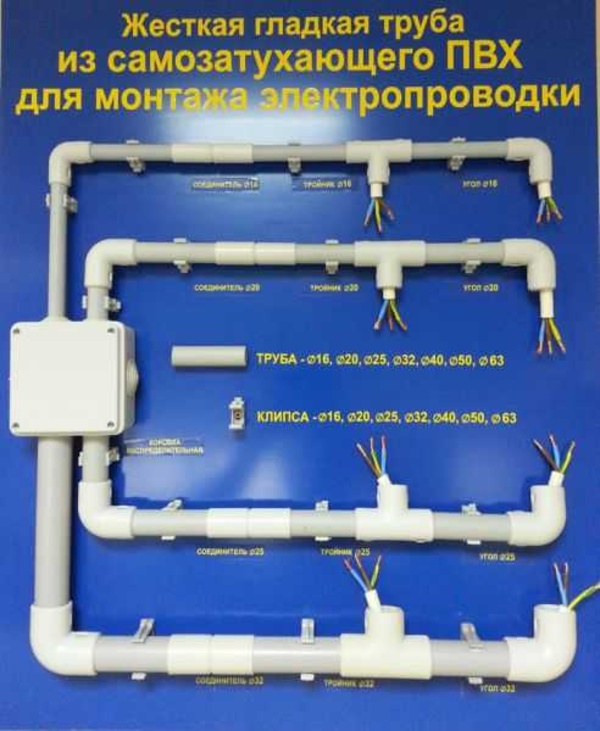

Гладкая труба из ПВХ

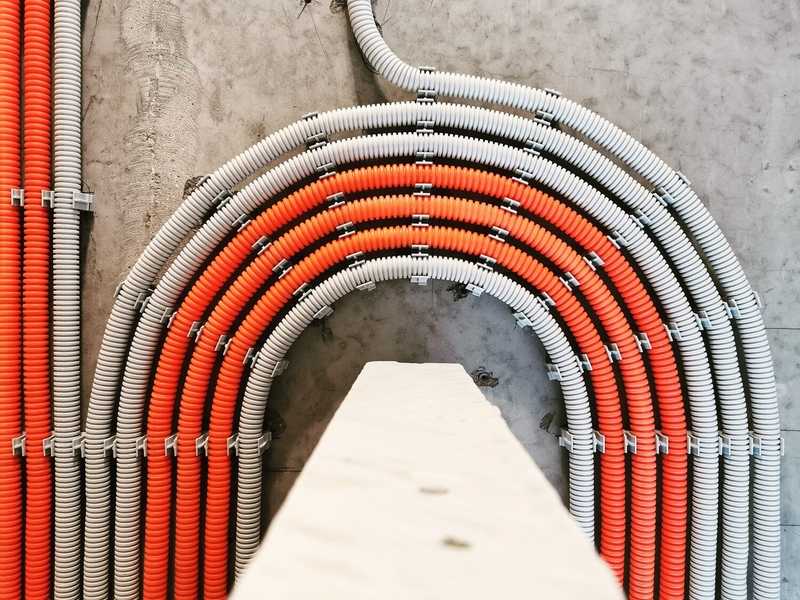

В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.

Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.

Наружная электропроводка требует иных решений

Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.

Вы упростите процесс протягивания провода, если выберете трубу с зондом для протяжки в комплекте, что, кстати, несущественно сказывается на цене. А время на проведение электромонтажных работ экономит прилично.

Гофра из ПНД с зондом для протяжки

Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.

А если закладывать кабель в трубах в землю?

При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.

Двустенная защитная красная гофра в бухте

Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять – здесь проложен кабель в трубах, не копать и не бурить!

В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.

Для удобства и наглядности соберу рекомендации в виде таблицы

Рекомендованные материалы труб в зависимости от способа электромонтажа

А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.

Что надо знать о размерах: диаметрах, дюймах и миллиметрах

Первое и главное: диаметр выбирается от типа кабеля для прокладывания. Самые ходовые размеры в бытовом электромонтаже от 16-20 мм до 50 мм. Часто неискушенные в электромонтажной тематике люди путаются: в чем рассматривать размеры, в миллиметрах или дюймах?

На самом деле все просто. Электротехнические трубы не измеряется в дюймах, а исключительно в миллиметрах. Дюймы – это из области измерений водопроводных труб и монтажных элементов к ним. А мы уже поговорили о нецелесообразности их применения для электромонтажа. А теперь несколько слов о диаметре. Логично, что каждая труба имеет стенки определенной толщины и, соответственно, два диаметра, внутренний и внешний. Какой брать в расчет?

Возможно, неожиданный ответ: ни первый, ни второй. Как объяснил мой собеседник, ориентироваться придется на условный диаметр. Это значит, что указанный размер удовлетворяет требования ГОСТа, подходит для прокладывания соответствующего кабеля и без труда совмещается с крепежными элементами того же условного размера. То есть, условные 16 мм по факту могут быть и 15,8 мм, но такой диаметр подойдет с таким же успехом.

По факту не обязательно точно знать внутренний и наружный диаметр, ориентируйтесь на условный. Размеры до десятой миллиметра понадобятся в единичных случаях – например, точный внешний диаметр, когда нужно просверлить отверстие совершенно без зазора. В подавляющем большинстве в этой информации нет необходимости.

кабель в трубах производства DKC

Производители и цены: есть ли разница?

Здесь надо сразу же понять, что основная составляющая себестоимости – количество материала, потраченное на изготовление. Плюс транспортные расходы. Чем выше качество пластика, и чем его больше в готовой конструкции (чем толще и прочнее стенки), тем выше цена. Как, впрочем, и у кабеля, где основной фактор ценообразования – количество и качество меди.

Так и ровно наоборот: самая низкая цена будет на дешевый пластик сомнительных эксплуатационных характеристик, которого еще и слегка недодали.

Не покупайте самый дешевый ноунейм!

Как объяснил Евгений, игра в экономию не стоит свеч. Разница в цене между низкопробной продукцией неизвестных производителей, коими наводнены рынки (особенно много копеечной гофры), и заводскими сертифицированными товарами несущественная.

Так, бухту нормальной трубы для монтажа внутренней электропроводки Вы купите примерно за 200 грн. (ориентир на бренды не меньше уровня Kopos, DKC, IEK). А за непойми-что отдадите на базаре 170-175 грн.

На объемах для всей квартиры сэкономите 25 гривен – в абсолютном значении копеечная выгода не стоит рисков.

Какие именно риски прилагаются к низкому ценнику?

Во-первых, ноунейм продукция без сертификатов и документов, подтверждающих происхождение, более чем вероятно имеет дефекты, противоречащие стандартам. Возможны повреждения, разрывы, наплывы, вздутия, расслоение материала. Вследствие чего низкая степень износоустойчивости и высокая степень хрупкости. Большой вопрос и в количестве самого пластика – возможно, сэкономили именно на толщине стенок, и в состоянии ли такая гофра выполнить свою функцию, неизвестно.

Во-вторых, неизвестного качества пластик. Насколько он в действительности горючий/негорючий? Не хотелось бы проверять это в экстремальной ситуации. А вопрос токсичности? Безымянный производитель не предоставляет информацию о составе дешевого не сертифицированного материала, произведенного в кустарных условиях. Как убедиться, что в его формуле нет опасных пластификаторов – фталатов, или свинца, формальдегида, кадмия? А Вам и Вашим близким жить и дышать здесь десятилетиями.

Потому, делая электромонтаж в доме и прокладывая кабель в трубах, гораздо разумнее прокладывать в трубах из прочного негорючего и не представляющего риска токсичных испарений ПВХ, что подтверждается документами. Причем делать это по определенным правилам.

Несколько правил как прокладывать кабель в трубах

Мало подобрать грамотно. Нужно еще и работы по монтажу выполнить в соответствии с правилами. А именно согласно фундаментальному документу «Правила устройства электроустановок». Среди прочего, там указано, что:

• укладывая кабель в ПНД, необходимо зафиксировать трубу специальными скобами по всей протяженности конструкции через заданные промежутки. В зависимости от ситуации и объекта, расстояние между точками фиксации составит от 0,5 до 0,8 метра;
• при выполнении проводки скрытым способом размер штробы рассчитывают по диаметру кабеленесущих систем, а не по размеру проводника;
• при монтаже гофры избегайте возникновения острых углов.

Закладка проводника в металлические рукава имеет свои особенности. Здесь для стыковки участков между собой применяют резьбовые соединительные муфты и колени. Зачастую приходится выполнить заземление такой системы.

Итак, суммируем рекомендации про кабель в трубах

Вопрос выбора труб для электромонтажа не так сложен, как кажется на первый взгляд. Учтите принципиальные моменты:

• водопроводные трубы не подойдут, так как «заточены» под другие функции, к тому же цена выше;
• обязательно учтите прочность к сжатию – для сооружения бытовой электропроводки часто хватает минимальных значений до 300Н, а вот защищая кабель в трубах в бетонной стяжки требуется уже значительно большие значения;
• материалы целесообразно применять в зависимости от объекта. Чаще всего поливинилхлорид для внутренних работ и ПНД для наружных. Не перепутайте, так как первый быстро растрескается от воздействия солнечных лучей и перестанет выполнять свои функции;
• для прокладывания в земле нет ничего лучше, чем двустенная гофра из ПНД оранжевого или красного цвета;
• металлорукава из-за относительно высокой стоимости применяются все реже, однако незаменимы для сооружения электропроводки на пожароопасных объектах.

При покупке избегайте откровенно дешевой продукции и магазинчиков с товарами сомнительного происхождения. Все, что связано с электропроводкой, должно быть высокого качества. Тем более, заводской ассортимент от проверенных брендов более чем достаточный. Для экономии собственного времени и средств делайте заказ в магазине, где сразу подберете и нужные крепежи и аксессуары (втулки, заглушки, прокладки и тройники). При покупке убедитесь, что на выбранные Вами трубы у продавца есть сертификаты качества.

Вероника Сердчук специально для ehto.ru с использованием ресурсов axiomplus.com.ua

Еще статьи

Установка системы скрытой проводки

Системы скрытой проводки являются популярным выбором в жилых помещениях, поскольку они эстетически привлекательны. Это наиболее часто используемая система электропроводки в доме, поскольку она защищает провода от внешних повреждений и увеличивает их долговечность.

Провода устанавливаются в 4 этапа.

Этап 1: Укладка электропроводки в плиту

Этап 2: Укладка электропроводки в стену

Шаг 3: Установка тыловых коробок распределительных щитов

Шаг 4: Установка распределительных щитов

Рассмотрим пошаговую процедуру установки системы электропроводки со скрытым кабелепроводом.

Этап-1: Прокладка электрических труб C в плите

• Трубы плиты для внутренней электропроводки должны иметь толщину 2 мм и размер 25 мм для труб из ПВХ. Проложите трубы плиты между верхней и нижней арматурой.
• Используйте в плитах только глубокие распределительные коробки. Правильно свяжите трубы из ПВХ с помощью вязальной проволоки.
• Было бы идеально следовать цветовой маркировке кабелепроводов для электрических проводов и данных, таких как локальная сеть и телефонный провод. Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель для ПВХ для соединения аксессуаров

.

• Внимательно проверьте перепады стен и определите толщину бетона.
• Проверить проводку по сервисным чертежам и посмотреть, где расположены распределительные щиты и сколько точек нужно установить в каждом месте
• Примите особые меры предосторожности при бетонировании плиты
• Заменить все сломанные трубы
• Убедитесь, что все соединения водонепроницаемы
• После снятия опалубки с плиты и балки немедленно пропустите проводку GI. Задокументируйте любой проход или альтернативный маршрут для будущих ссылок
• Обеспечьте все необходимые втулки в балках, колоннах перед заливкой плит в соответствии с электрооборудованием и кондиционированием воздуха
• Разместите тяговые ящики в подходящих местах
• Не ставьте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их не было видно из зон с интенсивным движением, в соответствии с электрическими чертежами

.

Этап-2: Прокладка электропроводки C Трубопроводы в стене

• Выполнение скрытых работ по монтажу трубопроводов после возведения кирпичных стен, но до начала штукатурных работ
• После завершения отверждения кирпичной кладки выполните штробление. В идеале соблюдайте интервал в 7 дней между двумя видами деятельности
• Выполняйте штробление стены только стенорезами, чтобы избежать повреждения стен
• Закрепите электрические кабелепроводы утвержденными зажимами, чтобы обеспечить правильную прокладку и проводку
• После закрепления труб, коробок и принадлежностей заполните выточенную поверхность цементным раствором и оберните трубы сеткой

.

• Начните работу по проводке стены с разметки уровня на стене, учитывая высоту выше FFL (уровень готового пола)
• Ограничить ширину чеканки по количеству каналов
• Глубина штробления должна быть не менее 10 мм от каменной стены для углубления канала
• Убедитесь, что все горизонтальные кабелепроводы расположены прямо на уровне коробки. Трубопровод световой точки должен идти прямо вертикально к распределительной коробке. Следите за тем, чтобы стенные кабелепроводы не были выбраны случайно
• Не используйте локти или изгибы. Используйте пружину, чтобы согнуть, если вы хотите изменить направление трубы.
• Не прокладывайте силовые кабели рядом с линиями связи
• Проложите трубопроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не кладите их на подвесной потолок. Загерметизируйте вертикальные прогоны с открытыми концами вверху, если у вас есть подвесной потолок

Шаг 3: Установка тыльных коробок распределительных щитов

• Правильно закрепите скрытый распределительный щит по уровню в соответствии с проектом архитектора, например, расстоянием и высотой от уровня чистого пола (FFL)
• Убедитесь, что зазор между скрытыми распределительными щитами одинаковый. Сохраняйте единообразие во всех установках.
• Распределительные щиты должны представлять собой готовые металлические коробки модульного типа утвержденного производителя. Закрепите скрытую коробку на 3 мм ниже оштукатуренной поверхности.
• Завершите крепление короба перед штукатурными работами, выполняя проводку в стене. Заполните коробки термоколом, пока выполняются штукатурные работы.

Шаг 4: Установка распределительных щитов

• Скрыть распределительный щит перед штукатуркой
• Закрепите коробку DB по правильной линии и выровняйте углубление в кирпичной кладке
• Подготовьте коробку в соответствии с проектом, например, зафиксируйте количество кабелепроводов, входящих в распределительную коробку
• Прокладывайте трубы из ПВХ только через указанные входные отверстия

Убедитесь, что вы последовательно выполняете все эти шаги для успешной установки системы скрытой электропроводки. Наши специалисты D&F Liquidators, Inc. могут помочь вам в успешной установке скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать более подробную информацию о том же.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Как установить электрический кабелепровод за 6 простых шагов

Электрические кабелепроводы являются спасательным кругом для любой системы электропроводки. Они снижают риск поражения электрическим током, изолируя провода от окружающих. Кроме того, они защищают электропроводку от износа, вызванного внешней средой.

Прежде чем мы начнем наш урок по установке трубы из ПВХ, убедитесь, что у вас есть необходимый опыт для выполнения таких электромонтажных работ. Если нет, позвольте электрику решить вашу электрическую проблему.

1. Создайте список предметов, которые вам понадобятся

При установке трубы ПВХ вам понадобится множество вещей, таких как хомуты, стяжки, отводы, тройники, муфты, отводы и т. д. Различные электрические параметры имеют разные требования. Вы можете провести мозговой штурм по элементам, которые облегчат вашу установку. Таким образом, вы избежите многократных покупок различных элементов, которые необходимы во время установки.

2. Планирование маршрута электропроводки

Планирование электропроводки является начальным этапом любого процесса электромонтажа. Это позволяет вам оценить длину и элементы, которые вам потребуются для электрической настройки

3. Измерьте длину кабелепровода, который вам понадобится

После того, как вы определились с электрическими установками, у вас будет требуемая длина кабелепровода, который вам понадобится для данного процесса.

4. Сделайте изгибы на соответствующей длине

При формовке трубы электропроводки в направлении установки электропроводки вам необходимо согнуть ее на соответствующую длину. В этом случае также можно использовать изгиб. Тем не менее, непрерывный кабелепровод облегчает прокладку электрических проводов.

5. Зажмите трубу

Если вы прокладываете открытую проводку, вам нужно будет зажать ее на требуемом маршруте. Вы можете использовать седельные патти, чтобы прочно забить их.

Если вы выполняете открытую прокладку проводки, вам необходимо зафиксировать прокладку электропроводки на требуемом маршруте. Вы можете использовать седло, чтобы прикрепить их плотно.

6. Выведите на него проводку

Наконец, при необходимости проложите электропроводку по всей длине кабелепровода. Убедитесь, что на открывающихся концах всей установки достаточно электрических проводов. В противном случае вам нужно будет сделать ненужные проводные соединения, чтобы увеличить длину провода, необходимого для выполнения соединений.
