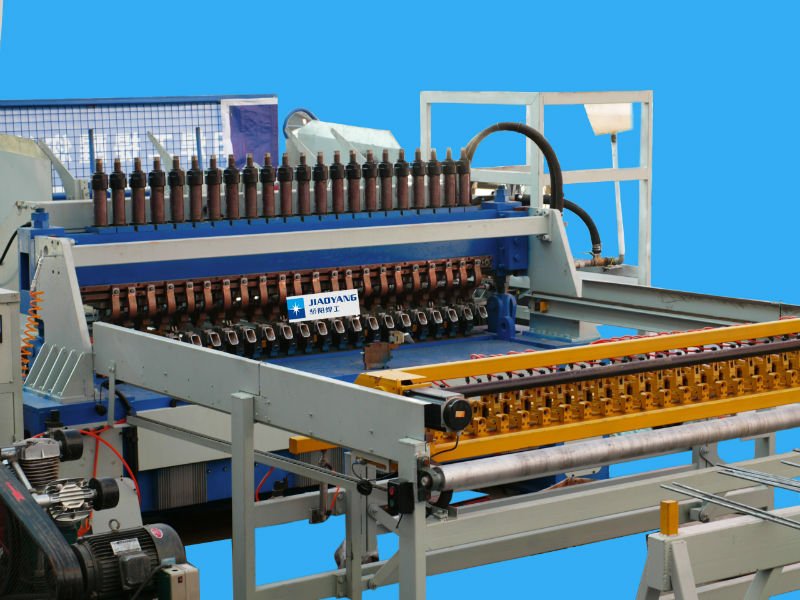

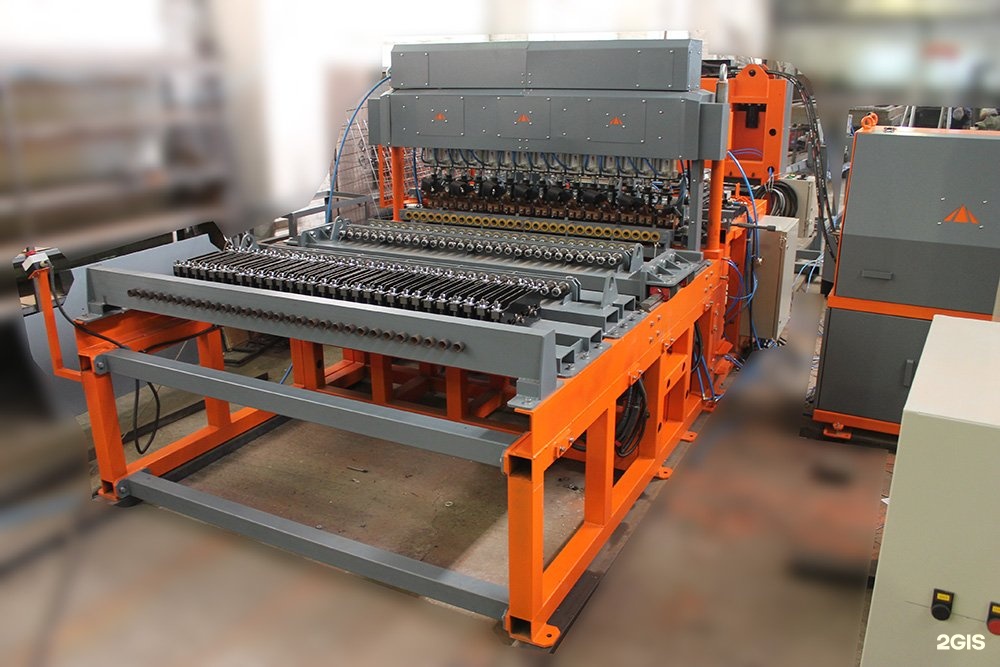

Многоточечная линия контактной сварки серии WFD

Оборудование и станки для
обработки проволоки и арматуры

Станок предназначен для сварки сеток из арматуры диаметрами 6-12 мм:

Это оборудование можно приобрести
в кредит или лизинг

Запрос цены!

Смотреть
видеообзор!

Производство сварной сетки из мерных прутков:

Заранее нарубленные поперечные прутки подаются оператором посредством кран-балки либо грузоподъемного механизма в бункер модуля подачи поперечных прутков. Продольные мерные прутки заряжаются в модуль подачи где они фиксируются и подаются в зону сварки высокоточным сервоприводом. Модуль подачи продольных прутков позволяет производить загрузку прутков к сварочному порталу. Продольный пруток оператор вручную подводит к индивидуальным направляющим и выполняет торцевание по выдвижному упору. Модуль продольного перемещения сетки благодаря использованию сервопривода позволяет изготавливать ровную сетку с переменным поперечным шагом, который задается с панели оператора и регулируется плавно.

Преимущества и особенности:

Многоуровневый бункер для автоматической подачи поперечного прутка
Шаг поперечных прутков, шаг продольных прутков, длина сетки задается с панели оператора
Индивидуально управляемые сварочные пневмоцилиндры сокращают время переналадки
Торцеватели для продольных и поперечных прутков
Каскадный режим сварки, количество одновременно включаемых трансформаторов задается на панели оператора
Электроды выполнены из специального композиционного материала (основа – Cu, упрочняющие добавки — TiC, TiO2) с увеличенным сроком службы
Управление линией осуществляется с сенсорной панели оператора, а также с дистанционного пульта

Карты сеток, технические требования, методы контроля	по ГОСТ 23279-2012
Диаметр свариваемых прутков по ГОСТ 5781-82 (A-I), ГОСТ 5781-82 (А-III), мм	6-16 (продольные) 6-12 (поперечные)
Максимальное количество точек сварки, шт.	11
Длина сетки (длина продольного прутка), мм	до 3300 (постоянна в одной карте)
Ширина сетки (длина поперечного прутка), мм	От 440 до 1600 (постоянна в одной карте)
Шаг между осями поперечных прутков, мм	от 100 плавно, переменный шаг по программе
Шаг между осями продольных прутков, мм	от 100 плавно, постоянен в одной карте
Вылет прутков от края прутка, мм	От 30 мм
Подача поперечного прутка	автоматически (из бункера)
Подача продольного прутка	вручную (с модуля подачи)
Скорость сварки, диаметр поперечного прутка, мм / поперечных прутков в минуту	6 / до 40* 8 / до 30* 10 / до 25* 12 / до 20*
Мощность и количество устанавливаемых трансформаторов, кВт х шт.	180 х 3
Режим сварки, пиковая мощность, кВт	каскадный, от 180 кВт
Напряжение питания по ГОСТ 32144-2013, В	380±5%
Требования по системе заземления TN-S , TN-C	ПУЭ п1.7, ГОСТ Р 50571.5.54-2013, ГОСТ Р 50571.21-2000
Номинальное давление питающей пневмосети, МПа	0,6
Расход сжатого воздуха, л/мин	2000
Номинальное давление сети охлаждения, атм	3
Расход охлаждающей жидкости при температуре на входе от +5 до +25`С, л/час	600 л/час на каждый трансформатор при отсутствии в комплекте системы охлаждения

Шкаф управления машиной точечной сварки МТМ-160 (РКС-160П) — Многоточечная РКС 160 по доступной цене с гарантией, доставка по России

Цена: договорная, от 230 т.р.

Вы можете заказать коммерческое предложение

По телефону 8 (391) 240-46-18,

e-mail: info@indast. ru

или с помощью специальной формы

заказать коммерческое предложение >>

Описание:

Замена устаревшей системы управления МТМ-160. Предназначена для управления исполнительными устройствами машинами контактной сварки типа МТМ-160.

Представляет собой шкаф управления со встроенным панельным компьютером. Все режимы сварки устанавливаются на сенсорном экране, с возможностью сохранения до 20 программ сварки.

Преимущества:

Продлевает срок службы машины МТМ-160 с малыми затратами;

Обеспечивает стабильное качество сварки без искр и брызг;

Предотвращает поломки механических деталей и продлевает срок службы обмоток управляющих двигателей, за счет обработки аварийных ситуаций;

Не требует переобучения персонала — подключается к существующему пульту управления машиной.

В компании «Индаст» вы можете приобрести многоточечную РКС-160, которая предназначена для управления исполнительными устройствами машинами контактной сварки типа МТМ-160. По вашим требованиям, наши опытные специалисты могут выполнить адаптацию устройства под другой тип машины.

Основные характеристики шкафа управления машиной точечной сварки МТМ-160:

Уравление многопозиционным технологическим сварочным циклом («Предв. сжатие», «Сжатие», «Модуляция», «Нагрев 1», «Ковка» «Интервал», «Нагрев 2», «Проковка»)

Управление тремя тиристорными контакторами, семью электропневматическими клапанами привода сжатия электродов, подачи прутков, перемещения кареток; многоимпульсный режим сварки

Обработка аварийных ситуаций, в виде автоматического перехода в режим «Стоп» в случае некорректной работы оборудования.

Дискретный отсчет времени и регулирование длительности позиций включения сва-рочного тока с дискретностью — 1 полупериод сетевого напряжения; фазовое регули-рование сварочного тока в диапазоне (25 — 100)% от его полнофазного значения

Плавное нарастание переднего фронта первого импульса сварочного тока

Работа одиночными циклами или в автоматическом режиме

Возможность записи 20 программ различных сварочных циклов с описанием

Технические характеристики:

Напряжение питания, В	380 + 5%, — 10%
Потребляемая мощность неболее, ВА	90
Отклонение действующего значения сварочного тока от заданного при колебаниях на-пряжения питающей сети от 0,9 до 1,05 номинального значения не более	+/- 3%
Диапазон задаваемых значений cosФ для регуляторов всех типов	0,2 — 0,8

Параметры входных сигналов:

Тип входного сигнала	«сухой контакт»
Напряжение питания постоянного тока, не более, В	26
Сопротивление замкнутого контакта, не более, Ом	60

Параметры импульсов управления тиристорными контакторами:

Амплитуда выходного напряжения на сопротивлении нагрузки — 6,2 Ом +/- 5%, не менее, В	15
Длительность импульса на уровне 15 В, мкс	100 -300

Безопасность:

Степень защиты персонала от прикосновения к токоведущим частям и от проникнове-ния воды IP 42 по ГОСТ 14254 — 96

По способу защиты человека от поражения электрическим током шкаф управления относится к классу 01 по ГОСТ12. 2.007.0-75.

По всем вопросам покупки и доставки шкафов управления РКС-160 просим обращаться вас к нашим специалистам.

Благодаря современному техническому оснащению и уникальным разработкам наших инженеров, все изделия компании «Индаст» отличает надежность, безупречное качество, длительный срок эксплуатации и доступные цены, в том числе на системы управления машиной контактной сварки РКС-160.

Награды

Отзывы

Документация по товару:
Паспорт РКС-160
Программа просмотра PDF

Запросить коммерческое предложение
Заполните форму ниже и мы подготовим для вас индивидуальное коммерческое предложение

Контактное лицо *

— обязательное поле

E-mail *

— обязательное поле

Телефон *

— обязательное поле

Комментарий

— необязательное поле
Здесь можете указать любую
дополнительную информацию,
к примреу, удобное время для
звонка

* — так отмечены поля,

обязательные для заполнения

Машина для многоточечной точечной сварки-Машина для многоточечной точечной сварки-GOLDEN SPOT INDUSTRY INC.

-EZB2B Тайваньские станки ＆ автозапчасти ＆ пресс-форма для пластика

Пневматические цилиндры｜воздушный цилиндр Вращающиеся столы, вертикальные и горизонтальные Машины для литья под давлением Прессование

Китайский EN

Продукция

GOLDEN SPOT INDUSTRY INC.
Продукты
Машина для многоточечной точечной сварки
Аппарат для многоточечной точечной сварки

- SA-1500DL-1-Машина для многоточечной сварки сетки
- SA-1500AF-Машина для двухслойной точечной сварки
- SA- 1500DD-1-Однослойный многоточечный Аппарат для точечной сварки
- Аппарат для многоточечной точечной сварки SA-1500DD

Многоточечный сварочный аппарат

SA-1500DD

1. С микрокомпьютерным контроллером сварки. Возможность выполнения времени сварки и силы тока отдельно для каждой точки сварки.

2. Электрод основания Elevate выполняет простую операцию.

3. Многоцилиндровый затвор. Сварить несколько точек каждой линии.

4. Возможность сварки поперечных проволок снизу и сверху.

5. Положение сварки легко регулируется.

6. Система охлаждения с циркуляцией воды продлевает срок службы.

7. Дополнительный двойной пусковой переключатель для выполнения одного рабочего цикла для приложений с проводами разного диаметра.

8.Простая сборка с другим оборудованием для производства автомобилей.

Заявка
Клетка для хранения/контейнер, стеллаж для выставки товаров, корпус компьютера, мебель, корзина, тележка, различные изделия из проволочной сетки.

Спецификация

Таблица спецификаций:

Модель	Номинальная мощность	Макс. Давление	Цилиндр	Ширина сварного шва	Размер машины	Вес машины
НЕТ.	КВА	кг	ШТ	мм	Ш X В X Г мм	кг
СА-800ДД	80	500	10	1 200	2800 х 1700 х 700	2 200
СА-1000DD	100	500	10	1 200	2800 х 1700 х 700	2 300
СА-1200DD	120	500	12	1 600	3100 х 1700 х 700	2 800
СА-1500DD	150	500	12	1 600	3100 х 1700 х 700	2 900
СА-2000DD	200	500	12	1 600	3800 х 1700 х 700	3 300

Сопутствующие товары

Многоцелевой сварочный аппарат для сетки (SA-1500DL-1)
Машина для двухслойной многоточечной точечной сварки (SA-1500AF)
Машина для однослойной многоточечной точечной сварки (SA-1500DD-1)

Пресс-форма

Машина

Транспортное средство

История просмотров

Прокрутка вверх

Китай Индивидуальные машины для многоточечной точечной сварки Производители, Поставщики, Фабрика — Оптовая цена

OEM: Приемлемо
Образец: Поддержка
Порт доставки: Шанхайский порт, город Иу.
Условия оплаты: T/T, L/C, Western Union, D/P и т. д.

Чат сейчас

Отправить запрос

Подробная информация о продукте

Введение

Технологический процесс машины для многоточечной точечной сварки выглядит следующим образом: открытие охлаждающей воды. подается в верхний и нижний электроды для приложения давления и обеспечения хорошего контакта. Контактная поверхность двух заготовок нагревается за счет электризации, а частичное плавление приводит к образованию самородков. После отключения питания расплавленное ядро охлаждается. и затвердевает под давлением, чтобы сформировать паяное соединение. Снимите давление и удалите заготовку. Параметры точечной сварки, такие как сварочный ток, давление электрода, время включения и размер рабочей поверхности электрода, имеют большое влияние на качество сварки. Требуемый материал.

Машина для многоточечной точечной сварки представляет собой процесс, при котором соприкасающиеся металлические поверхности соединяются за счет тепла, полученного в результате сопротивления электрическому току.

Аппарат для многоточечной точечной сварки использует два электрода из медного сплава, чтобы сконцентрировать сварочный ток в небольшом «пятне» и одновременно сжать листы вместе. Подача большого тока через пятно расплавит металл и сформирует сварной шов. Привлекательной особенностью точечной сварки является то, что большое количество энергии может быть доставлено к месту за очень короткое время (примерно 10–100 миллисекунд). Это позволяет проводить сварку без чрезмерного нагрева остальной части листа.

Технические параметры.

Ду-100

Ду-125

Ду-200

Мощность (кВА)

100

9013 7

125

200

Напряжение (В)

380

9014 0

380

Частота (Гц)

50/60

50/60 9001 1 Макс. электр. ток(А)

16000

22700

28000

30000

32000

90 002 Максимальная сварка

Толщина (мм)

2,5+2,5

4,0+4,0

5,0+5,0

6,0+6,0

8,0+8,0

Размер платформы

(длина*ширина) *Высота,мм)

940*640*1560

1170*160*1700

90 002 1170*160*1700

Максимальное давление (Н)

6200

Вес (кг)

350

700

800

900

1000

Пропускная способность охлаждающей воды (л/мин)

90 140

Часто задаваемые вопросы

Q1. Вы фабрика?

A. Да, у нас есть собственная производственная и научно-исследовательская команда

Q2. На все машины распространяется гарантия?

A. Да, наш гарантийный срок составляет 1 год, и мы вышлем бесплатные детали для замены в течение года.

Q3.Что такое послепродажное обслуживание?

А.1. Копия руководства по эксплуатации на английском языке для распространения

2. Перед отправкой с завода машина будет хорошо отрегулирована и снята на видеопленку, а онлайн-инструкция будет поддерживаться.

3. Технические вопросы будут даны ответы в любое время, 24-часовой онлайн-сервис.

Q4: Когда мы можем организовать доставку?

Как правило, доставка осуществляется в течение 15 дней после получения депозита. Некоторые машины есть в наличии, но изготовление машин по индивидуальному заказу занимает более 25 дней.
