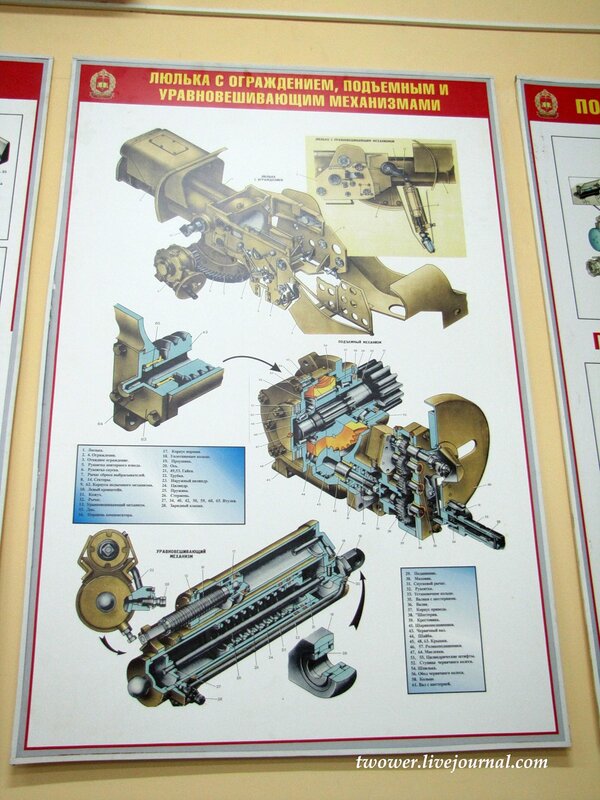

6.4. Уравновешивающий механизм со спиральной пружиной

Подобный
уравновешивающий механизм имеет две
спиральные пружины, симметрично
расположенные по обе стороны качающейся
части
(рис. 6.5). Спиральные пружины создают
компенсирующий момент М_у,
обратный по знаку моменту веса качающейся
части.

Такие
уравновешивающие механизмы не дают
полного уравновешивания, но весьма
просты по своей конструкции и поэтому
довольно широко применяются в
малокалиберной артиллерии и в пулеметных
системах.

Момент
веса качающейся части относительно оси
качания, как и в предыдущих случаях,
выражается зависимостью

где
применительно к рисунку 6.5
;
при положении центра тяжести выше оси
канала ствола
.

Уравновешивающий
момент определяется по зависимостям

; (6.16)

,
(6.17)

где

— момент сопротивления прямоугольного
сечения пружины;

—
возникающие в пружине напряжения;

b,
h
и L
— ширина, толщина и рабочая длина ленты
пружин:

E
— модуль упругости первого рода;

—
угол закручивания пружины;

—
момент инерции.

Из
(6.17) следует, что М_у
является линейной функцией от угла
закручивания
.
Отсюда при сравнении законов изменения
М_к
и M_y
следует, что полное уравновешивание
невозможно.

На
рис. 6.6 схематично показаны три возможных
варианта взаимного положения законов
изменения М_к
в функции угла γ
и M_y
функции угла закручивания ω.
Варианты отличаются лишь различным
поджатием пружины уравновешивавшего
механизма.

В
первом случае полное уравновешивание
имеет место в точке b₁,
при γ
= γ₂.
При других значениях угла γ
уравновешивающий момент больше момента
веса.

В
третьем случае полное уравновешивание
имеет место в точках а₃
и d₃
на границах угла качания. Во всех
промежуточных
положениях качающейся части M_y
меньше М_к.

Рис. 6.5. Уравновешивающий
механизм со спиральной пружиной

Рис. 6.6. Схема работы
уравновешивающего механизма со спиральной
пружиной.

Второй
же вариант является промежуточным. При
нем точки b₂
и c₂
полного уравновешивания лежат между
границами угла качания, наибольшие
моменте неуравновешенности меньше, чем
в предыдущих вариантах, но зато момент
неуравновешенности меняет в точках b₂
и c₂
свой знак, что может отрицательно влиять
на меткость стрельбы.

На
практике в каждом конкретном случае
наивыгоднейший вариант выбора закона
M_y
(γ)
определяется рядом соображений
учитывающих:

а)
пределы качания качающейся части,
свойственные данной системе, и закон
M_y
(γ)
в этих пределах;

б)
наиболее «ходовой» участок углов
возвышения в этих пределах;

в)
практически допустимую неуравновешенность
по величине, по знаку и допустимость
знакопеременности.

Выбор
закона M_y
(ω)
удобнее делать графически, предварительно
построив в масштабе закон M_y
(γ).
В результате выбора закона M_y
(ω)
с графика снимаются M_ymax,
ω_max,
M_ymin,
ω_min
(рис.6.7). Последние две величины необходимы
для конструктивного учета крепления
концов пружин, для сборки и предварительного
поджатия пружин при γ_max.

По
величинам M_ymax
и ω_max
делается расчет самой пружины. Если
уравновешивающее устройство состоит
из двух одинаковых пружин, то в уравнениях
(6.16) и (6.17) следует брать M_ymax/2.

Тогда,
задаваясь отношением к
= b/h
ленты пружины (обычно к>2)
и допустимым напряжением [σ],
из уравнения (6. 16) получим толщину ленты

.
(6.18)

После
определения h
ширина ленты

b
= кh,

а
рабочая длина ленты пружины из (6.17)

.
(6.19)

Рассмотренные
схемы уравновешивания качавшейся части
уравновешивающими механизмами различных
типов удовлетворяют предъявляемым
требованиям, если их параметры близки
к расчетным. Однако в процессе эксплуатации
происходит осадка пружин. Поэтому для
приведения параметров механизмов к
требуемым значениям необходимо
предусматривать регулировочные
устройства, позволяющие быстро
отрегулировать уравновешивающий
механизм.

Рис.
6.7. К расчету спиральной пружины
уравновешивающего механизма.
