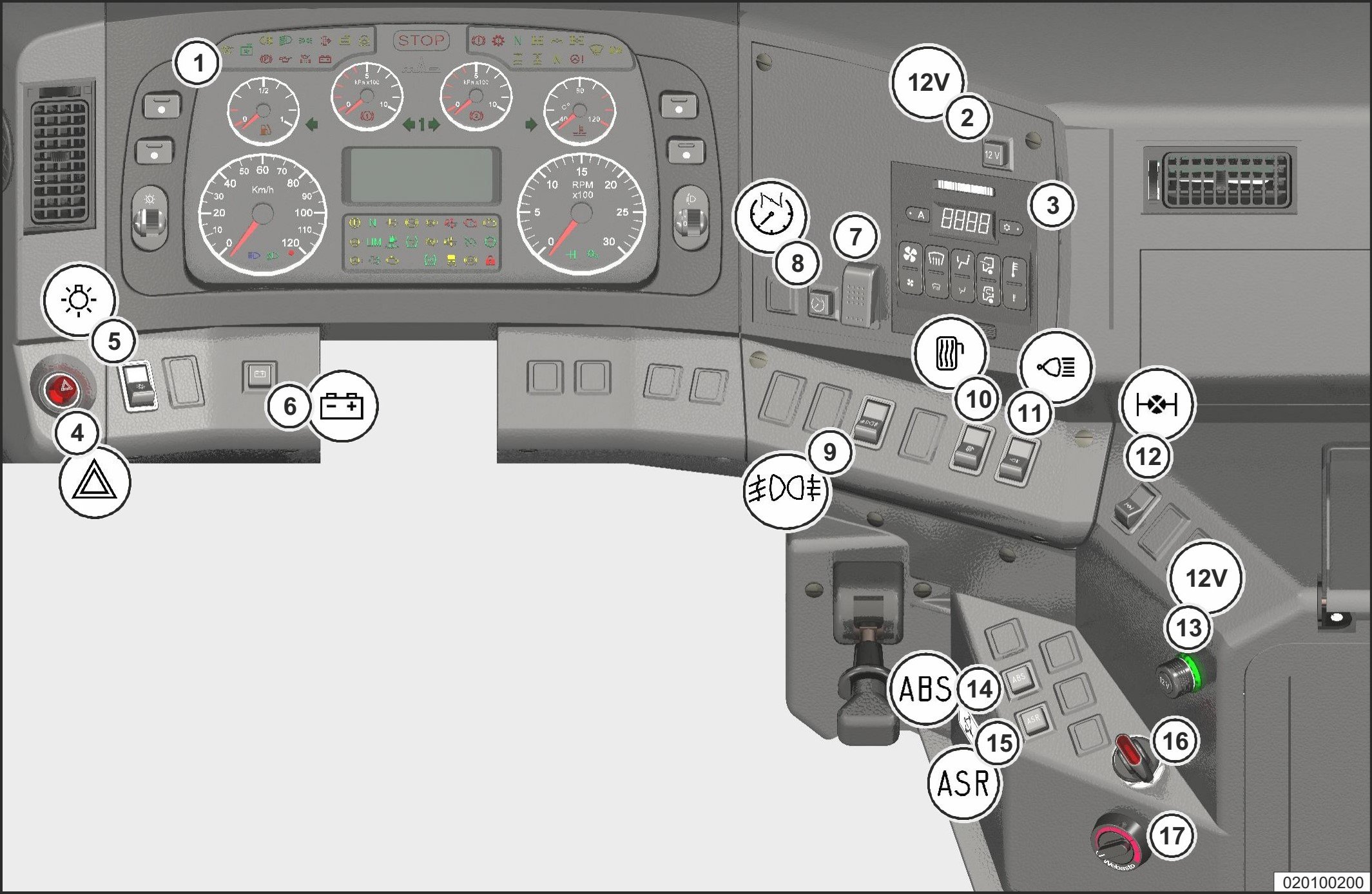

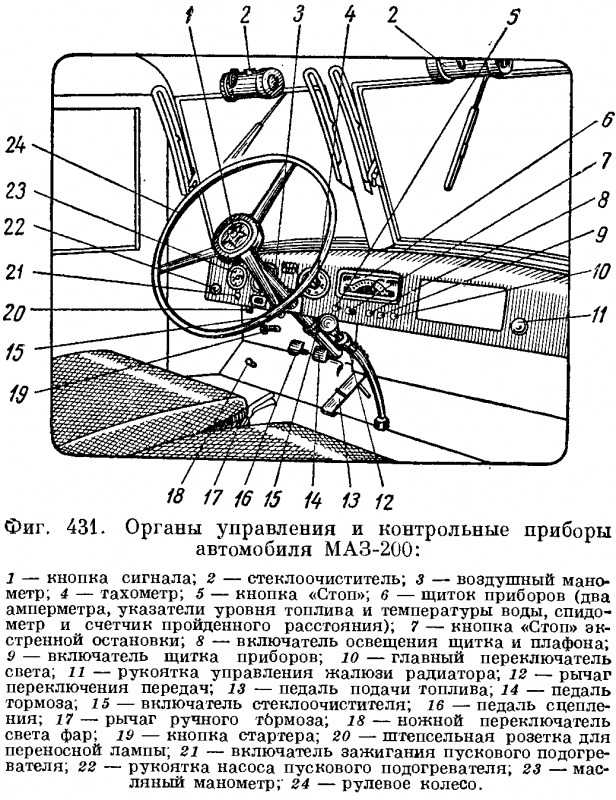

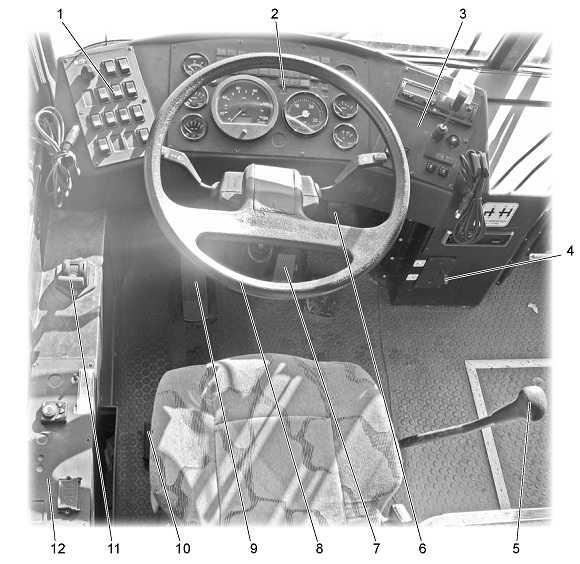

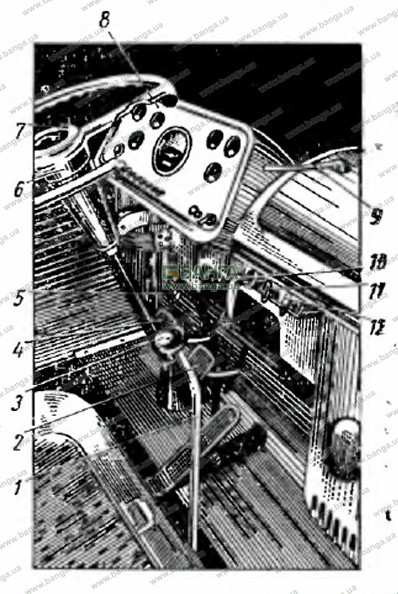

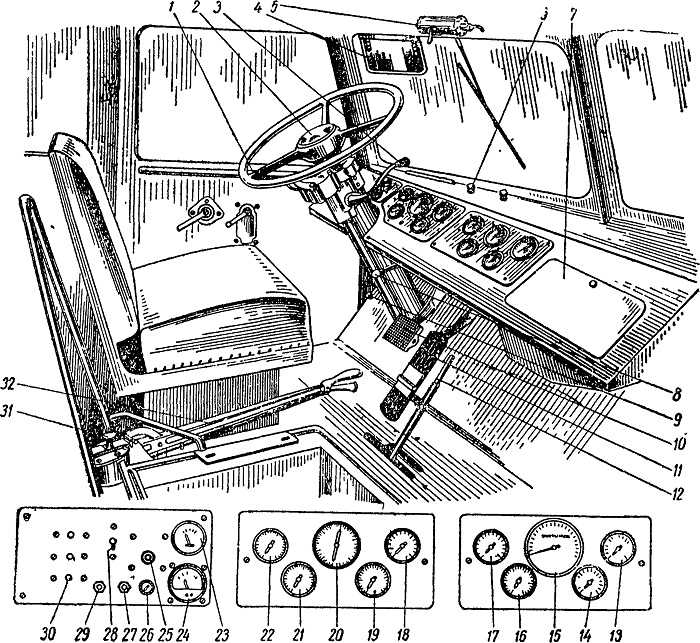

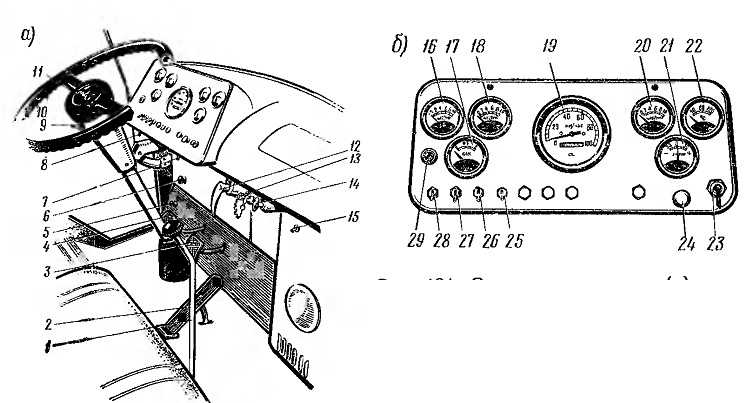

Панель приборов – обзор.

1 – Щиток приборов.

2 – Выключатель преобразователя напряжения 24/12 В.

3 – Блок управления микроклиматом.

4 – Выключатель аварийной сигнализации.

5 – Главный переключатель света.

6 – Дистанционный выключатель включения АКБ.

7 – Переключатель регенерации.

8 – Выключатель круиз-контроля.

9 – Выключатель передних/задних противотуманных фар.

10 – Выключатель обогрева зеркал.

11 – Выключатель фары освещения сцепки.

12 – Выключатель блокировки межколесного дифференциала.

13 – Розетка напряжения 12 В.

14 – Выключатель режимов работы ABS.

15 – Выключатель режимов работы ASR.

16 – Переключатель управления подъема платформы.

17 – Переключатель температур НВО.

Рукоятка переключателя указателей поворотов, ближнего и дальнего света.

Положения переключателя.

 Горизонтальная плоскость.

  • 0 (фиксированное) – нейтральное.
  • I (фиксированное) – включены правые указатели поворота. Выключение указателей автоматическое.
  • II (фиксированное) – включены левые указатели поворота. Выключение указателей автоматическое.

Вертикальная плоскость.

  • III (не фиксированное) потянуть на себя – кратковременное включение дальнего света.
  • IV (фиксированное) надавить от себя – включен дальний свет.
  • 0 (фиксированное) – включен ближний свет при включенных фарах главным переключателем 1.

Рукоятка переключателя стеклоочистителя со стеклоомывателем.

Положения переключателя.

Горизонтальная плоскость.

  • 0 (фиксированное) – нейтральное.
  • I (фиксированное) – включен стеклоочиститель с малой скоростью.
  • II (фиксированное) – включен стеклоочиститель с большой скоростью.
  • III (фиксированное) – включен стеклоочиститель в прерывистом режиме работы.

Вертикальная плоскость.

  • IV (не фиксированное) потянуть на себя – включен омыватель ветрового стекла с одновременным включением стеклоочистителя с малой скоростью.

Звуковой сигнал.

Звуковой сигнал электрический.

Включение / выключение.

  • Нажать / отпустить на торец (положение V) рукоятки переключателя указателей поворотов, ближнего и дальнего света при любом положении рукоятки.

Звуковой сигнал пневматический.

Включение / выключение.

  • Нажать / отпустить торец (положение V) рукоятки переключателя стеклоочистителя со стеклоомывателем при любом положении рукоятки.

Аварийная световая сигнализация.

Включение.

  • Нажать выключатель аварийной сигнализации 1.
  • Красный индикатор выключателя аварийной сигнализации 1, контрольные индикаторы 2 и 3 на панели приборов и лампы указателя поворота мигают с интервалами.

Выключение.

  • Нажать выключатель аварийной сигнализации 1.
  • Красный индикатор выключателя аварийной сигнализации 1, контрольные индикаторы 2 и 3 и лампы указателя поворота погаснут.

При неисправности какой-либо лампы указателя поворотов правого или левого бортов тягача или прицепа (полуприцепа) индикатор указателя поворотов соответствующего борта тягача или прицепа (полуприцепа) не включается.

Габаритные огни.

Включение.

  • Установить нижнюю клавишу выключателя 1 в среднее положение. Габаритные огни и контрольный индикатор 2 на панели приборов загораются.

Выключение.

  • Установить верхнюю клавишу выключателя 1 в верхнее положение. Габаритные огни и индикатор погаснут.

Ближний и дальний свет.

Включение ближнего света.

  • Установить нижнюю клавишу выключателя 1 в нижнее положение. Контрольный индикатор 3 на спидометре панели приборов загорается. Рукоятка переключателя 4 находиться в начальном положении О.

Включение дальнего света.

  • Включить ближний свет.
  • Кратковременное включение (III) – потянуть на себя, в вертикальной плоскости, рукоятку переключателя 4.
  • Длительное включение (IV) – потянуть от себя, в вертикальной плоскости, рукоятку переключателя 4.
  • Контрольный индикатор 2 на спидометре панели приборов загорается при кратковременном и длительном режимах.

Выключение.

  • Дальний свет – установить рукоятку переключателя 4 в положение О.
  • Ближний свет – установить верхнюю клавишу выключателя 1 в верхнее положение.

Корректор угла наклона фар.

Регулирование.

  • Увеличение угла – вращать регулятор в направлении II.
  • Уменьшение угла – вращать регулятор в направлении I.
  • 0 – незагруженное состояние, базовое положение.
  • 1 … 3 – груженый автомобиль.

При загрузке автомобиля с рессорами граница светотени ближнего света поднимается. Поэтому следует вращать регулятор из положения 0 вниз до тех пор, пока ближний свет автомобиля не перестанет слепить водителей на полосе встречного движения.

Указатели поворотов.

Включение / выключение (горизонтальная плоскость).

Рукоятка переключателя 3 устанавливается:

  • 0 (фиксированное) – нейтральное, выключенное.
  • I (фиксированное) – контрольные индикаторы 2 на панели приборов и лампы указателя поворота правого борта мигают с интервалами Выключение указателей автоматическое.
  • II (фиксированное) – контрольные индикаторы 1 на панели приборов и лампы указателя поворота левого борта мигают с интервалами Выключение указателей автоматическое.

При неисправности какой-либо лампы указателя поворотов правого или левого бортов тягача или прицепа (полуприцепа) индикатор указателя поворотов соответствующего борта тягача или прицепа (полуприцепа) не включается.

Противотуманные фары.

Внимание!

При включении фар соблюдать законодательные предписания.

Включение.

  • Включить габаритные огни.
  • Установить нижнюю клавишу выключателя 1 в среднее положение. Контрольный индикатор 3 на панели приборов загорается. Включаются передние противотуманные фары.
  • Установить нижнюю клавишу выключателя 1 в нижнее положение. Контрольные индикаторы 2 и 3 на панели приборов загораются. Включаются передние и задние противотуманные фары.

Выключение.

  • Установить верхнюю клавишу выключателя 1 в верхнее положение. Фары и контрольные индикаторы на панели приборов погаснут.

Поделиться ссылкой:

Руководства

МАЗ

Органы управления | УралМобиле

Графические
каталоги запчастей

Щиток приборов

1. Сигнализатор включения блокировки межколесного дифференциала.
2. Манометр двухстрелочный.
3. Сигнализатор аварийного падения давления масла.
4. Указатель температуры охлаждающей жидкости.
5. Указатель давления масла.
6. Сигнализатор дальнего света фар.
7. Спидометр.
8. Тахометр.
9. Указатель тока.
10. Сигнализатор резерва топлива.
11. Указатель уровня топлива.
12. Манометр шинный.
13. Заглушки.
14. Выключатель плафона кабины.
15. Заглушки.
16. Переключатель отопителя кабины.
17. Выключатель фонарей знака автопоезда.
18. Выключатель заднего противотуманного фонаря.
19. Кнопка включения ЭФУ.
20. Выключатель световой аварийной сигнализации.
21. Переключатель света фар центральный.
22. Ручка тяга ручного управления подачей топлива.
23. Блок контрольных ламп правый.
24. Кнопки проверки исправности сигнализаторов.
25. Сигнализатор указателей поворота автомобиля.
26. Сигнализатор включения ЭФУ.
27. Сигнализатор указателей поворота прицепа.
28. Сигнализатор включения межосевого дифференциала.
29. Сигнализатор включения коробки дополнительного
отбора мощности.
30. Сигнализатор включения коробки отбора мощности.
31. Блок контрольных ламп левый.
32. Кнопки проверки исправности сигнализаторов.
33. Сигнализатор засорения маслофильтра.
34. Кнопка включения аккумуляторных батарей.
35. Сигнализатор минимального давления воздуха в пневмосистеме.
36. Переключатель стеклоочистителя.
37. Сигнализатор неисправности тормозов.
38. Сигнализатор аварийного повышения температуры охлаждающей жидкости.
39. Кнопка управления стеклоомывателем.
40. Выключатель подсветки приборов реостатный.
41. Сигнализатор стояночного тормоза.

Механизмы управления и приборы

42. Рукоятка привода наружного люка.
43. Кран включения коробки отбора мощности.
44. Кран включения коробки дополнительного отбора мощности.
45. Розетка переносной лампы.
46. Индикатор засоренности воздушного фильтра.
47. Рычаг переключения передач.
48. Цепь управления шторой радиатора.
49. Рычаг крана управления давлением.
50. Переключатель указателей поворота.
51. Колесо рулевое.
52. Выключатель стартера и приборов.
53. Щиток приборов.
54. Рычаг привода заслонки распределителя воздухообогрева.
55. Рычаг привода внутреннего люка.
56. Дефлектор.
57. Крышка люка блока предохранителей.
58. Ручка тяга ручного останова двигателя.
59. Кнопка крана отключения тормозов прицепа.
60. Рычаг переключения передач раздаточной коробки.
61. Рычаг блокировки дифференциала раздаточной коробки.
62. Педаль управления подачей топлива.
63. Педаль тормоза.
64. Кнопка пневматического крана управления вспомогательным тормозом.
65. Педаль сцепления.
66. Переключатель света фар ножной.
67. Выключатель звукового сигнала.
68. Рычаг стояночного тормоза.
