технические характеристики, задний мост, устройство, заправочные объемы, расход топлива на 100 км, регулировка сцепления, отзывы владельцев, вес, система охлаждения, грузоподъемност

Заправочные емкости агрегатов МАЗ

Агрегат	Емкость системы смазки, л	Емкость системы охлаждения, л	Примечание
ЯМЗ-236 НЕ2, БЕ2, ЯМЗ-7601.10	24,0	40 без ПЖД	42 с ПЖД
ЯМЗ-7511.10	32,0	48 без ПЖД	50 с ПЖД
ЯМЗ-238 ДЕ2	32,0	47 без ПЖД	49 с ПЖД
ЯМЗ-6581.10, 6582.10 Евро 3	32,0	48 без ПЖД	50 с ПЖД
ЯМЗ-6561.10, ЯМЗ-6562.10, ЯМЗ-6563.10 Евро 3	24,0	41 без ПЖД	43 с ПЖД
ММЗ 245.30 Е2	14,8	21,9
ММЗ 260.5 Е2	18,0	31,0
КПП ЯМЗ 239	11,5
КПП ЯМЗ-238М, 2381, ZF 9S109	8,0
КПП MAЗ-543205	9,0
КПП ЯМЗ-236, 2361	5,5
КПП МЗКТ-65151	7,5
КПП ZF 16S151	11,0
КПП ZF 16S221	13,0
КПП ZF	14,5
КПП ZF S5-42	3,2
КПП ZF 6S850	7,5
КПП КНР 9JS135A, 9JS 150F, 9JS 180А	13,0
КПП КНР 12JS200TA	15,5
КПП СААЗ 3206. 70, 695Д	4,5
КПП СААЗ 4334М2	6,0
КПП КамАЗ-15,152	12,0
КПП КамАЗ-14,142	8,0

тел./факс: 256 • 17 • 90 256 • 17 • 91 256 • 17 • 92
+375 (17) 256 • 15 • 24 256 • 15 • 98 210 • 21 • 43

Источник

Как правильно сделать выбор?

Чтобы выбрать масло для редуктора заднего моста, необходимо учитывать важные рекомендации и советы. Важно ознакомиться с рекомендациями, которые обозначает производитель. Нужно учесть характеристики заднего моста. Если масло выбрано неправильно, то детали будут быстрее изнашиваться и выходить из строя.

Есть и другие важные рекомендации:

Благодаря этим рекомендациям водители смогут правильно выбрать масло для грузовика МАЗ, обеспечить нормальное функционирование агрегатов, а также продлить их срок эксплуатации.

Заправочные объемы маз 5337

Снаряженная масса 7150 кг. В том числе: на переднюю ось 4090 кг. на заднюю ось 3060 кг.

Полная масса 16000 кг. В Том числе: на переднюю ось 6000 кг. на заднюю ось 10000 кг.

Допустимая масса прицепа 12000 кг.

Радиус поворота: по внешнему колесу 9,1 м. габаритный 9,8 м.

Двигатель.

Мод.ЯМЗ-236М2, дизель, V-обр.(90°), 6-цил., 1 30х 1 40 мм. 11,15л, степень сжатия 16,5, порядок работы 1-4-2-5-3-6, мощность 132 кВт (1 80 л.с.) при 2 100 об/мин, крутящий момент 667 Н-м (68 кгс-м) при 1250-1450 об/мин. Форсунки – закрытого типа. ТНВД – 6-секционный, золотникового типа с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр – сухой, со сменным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.

Трансмиссия.

Сцепление – двухдисковое, с пневматическим усилителем. Коробка передач – ЯМЗ-236П, 5-ступ., с синхронизаторами на II, III, IV и V передачах, передат, числа: I-5,2$; II-2,90; III-1,52; IV-1,00; V-0,66; ЗХ-5. 48. Карданная передача состоит из двух последовательных валов с промежуточной опорой. Главная передача – разнесенная двухступенчатая: центральный ионический редуктор и планетарная бортовая передача (в ступицах колес). Передат, числа: центрального редуктора – 2,08 или 2,27; бортовых – 3,428; общее – 7,14 или 7,70.

Колеса и шины.

Колеса – бездисковые, обод 8.5В-20, крепление – 6 болтами с прижимами. Шины – 11.00R20 (300R508) мод, И-111А, И-111АМ или И-68А. Давление в шинах передних колес – 7,5; задних – 6,7 кгс/см. кв. Число колес 6+1.

Подвеска.

Передняя – на двух полуэллиптических рессорах с задними скользящими концами, два амортизатора; задняя – на двух основных и двух дополнительных полуэллиптических рессорах, концы дополнительных рессор и задние концы основных – скользящие.

Тормоза.

Рабочая тормозная система – с барабанными механизмами (диаметр 420 мм, ширина накладок 160 мм, разжим – кулачковый), двухконтурным пневмоприводом. Задние тормозные камеры – с пружинными энергоаккумуляторами. Стояночный тормоз – на тормоза задних колес от пружинных энергоаккумуляторов, привод – пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз – моторный замедлитель с пневматическим приводом. Привод тормозов прицепа – комбинированный (двух- и однопроводный). Имеется спиртовой предохранитель против замерзания конденсата.

Рулевое управление

Рулевой механизм – винт и шариковая гайка-рейка, находящаяся в зацеплении с зубчатым сектором. Передат. число – 23,55. Гидроусилитель руля состоит из встроенного в рулевой механизм распределителя и отдельного силового цилиндра. Давление масла в гидроусилителе 95-110 кгс/см. кв.

Замена масла

Для того чтобы заменить масло в КПП МАЗа, необходимо:

Проверка и смена масла в коробке передач.

Если уровень масла в картере коробки передач ниже контрольного отверстия, расположенного с левой стороны картера, то масло следует долить.

Недостаточное количество масла в картере коробки передач обнаруживают во время эксплуатации автомобиля по повышенному шуму зубьев шестерен коробки передач.

Сливать масло из картера коробки передач следует, только когда оно достаточно нагрето (например, сразу после работы автомобиля). Для слива масла служат два сливных отверстия с резьбовыми пробками, расположенные в нижней части картера. Удалив масло, отвертывают болты, снимают крышку заборника масляного насоса и промывают сетчатый фильтр и магнит заборника. Собрав заборник, устанавливают его на место, следя за тем, чтобы крышка или ее прокладка не перекрыли масляную магистраль.

Из дистанционного механизма переключения

передач масло сливают через отверстие, расположенное в нижней части его корпуса, а заливают через верхнее отверстие.

Следует учитывать, что у буксируемого автомобиля при неработающем двигателе и нейтральном положении коробки передач шестерни масляного насоса, приводимые от промежуточного вала, не вращаются. Таким образом, насос не подает масло ни к подшипникам шестерен вращающегося ведомого вала, ни на конусные поверхности синхронизаторов. В результате этого на них могут образоваться задиры.

Чтобы у буксируемого автомобиля работал насос, следует выключить сцепление и включить IV передачу. При длительной буксировке автомобиля вместо этого рекомендуется отсоединить коробку передач от главной передачи.

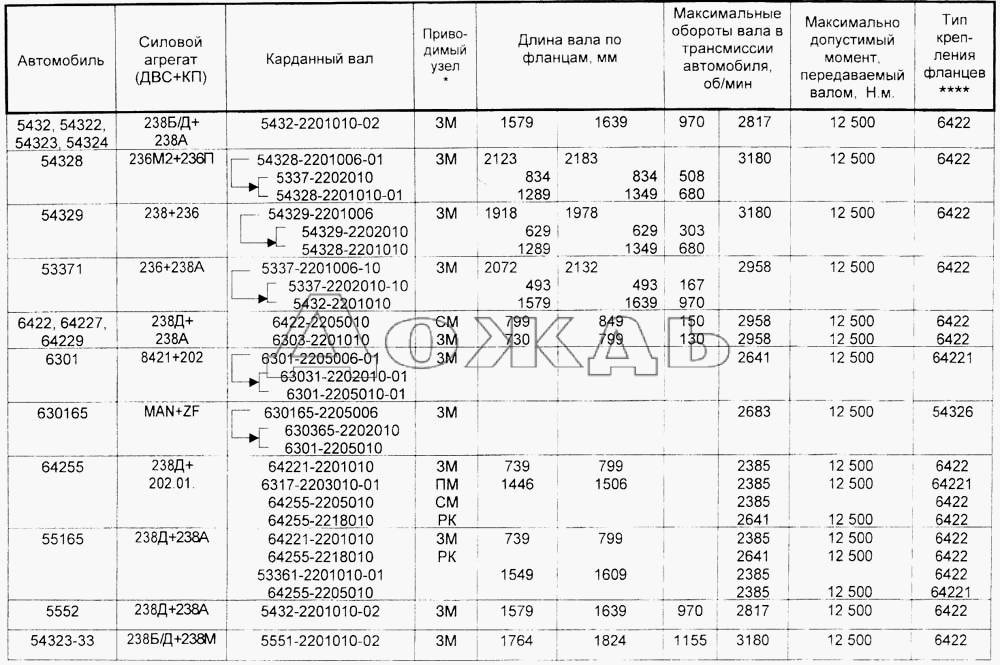

Проверка крепления и смазка карданной передачи.

При проведении каждого ТО-2 рекомендуется проверять крепление фланцев и кронштейна промежуточной опоры.

Затяжку фланцев проверяют при отпущенном стояночном тормозе, покачивая соответствующий карданный шарнир в поперечном направлении. Если ослаблено крепление фланца, отсоединяют прилегающий конец карданного вала и, расшплинтовав гайку крепления фланца, затягивают ее до отказа, после чего ставят шплинт.

Наружные поверхности карданных валов и карданных шарниров очищают от грязи и проверяют состояние заглушек. Имеющиеся в заглушках отверстия для сообщения с атмосферой, головки предохранительных клапанов и масленок должны быть очищены от засорений. Шарнирные и шлицевые соединения смазывают строго по графику маслами, рекомендуемыми в карте смазки.

История автомобиля

Восьмидесятые годы двадцатого века, вместе с окончанием застоя в СССР, принесли и новые модели уже зарекомендовавших себя грузовиков МАЗ. И к концу 80-х с конвейера, наряду с МАЗ-5551, уже полным ходом сходили МАЗ-5337. Главной целью являлось обновить топового МАЗ-5335. Новая модель имела главное отличие от всех своих предшественников – возможность монтажа модулей различного назначения. Это избавило производителя от надобности разрабатывать отдельные модификации, что упростило и ускорило производство.

Учитывая, что грузовикам чаще всего приходится перемещаться по дорогам не с самой ровной поверхностью, особенности трансмиссии и покрышек были направлены на упрощение этого процесса. Благодаря этому машина стала более выносливой при дальних рейсах и работах в нестандартных условиях. На данный момент модель уже не выпускается, но продолжает трудиться на многих предприятиях и частных строительствах, оказывая неоценимый вклад в производство. До сих пор МАЗ-5337 считается одним из наиболее лучших автомобилей из существовавших концепций советских разработчиков.

Вывод

Для тех владельцев транспортных средств, которым хочется продлить бесперебойную работу своего автомобиля, своевременная смена масла важная процедура. Каждый водитель должен следить за работой всех узлов автомобиля, что невозможно без контроля за всеми рабочими жидкостями. Гораздо проще вовремя произвести долив или замену масла в МКПП, чем потом заниматься дорогостоящим ремонтом. Если нет возможности обратиться к специалистам, то эту совсем не сложную работу можно произвести качественно и самому.

голоса

Рейтинг статьи

Технические характеристики

Модель 5337 была переработана для большей универсальности соответственно с упором на повышение коэффициента полезных действий. Неизменным осталось то, что производилось большинство запчастей, деталей и элементов по всему СССР, в частности, главный элемент – двигатель поставлялся из Ярославля. Также приятным дополнением было появление гидроусилителя руля, что существенно упрощало управление грузовиком.

Двигатель

ТНВД состоит из шести секций, которые оснащены муфтой, обеспечивающей опережение впрыска. Присутствуют необходимые для работы насос низкого давления, обеспечивающий дополнительную подачу воздуха, и регулятор оборотов, имеющий несколько режимов работы. Форсунки закрыты. Воздушный фильтр снабжен полезным индикатором, который сообщает, когда загрязнение фильтра достигло пика. К слову, процесс замены элемента фильтрации не составляет большого труда.

Трансмиссия

Возможные поломки

Неисправности коробки передач на ЯМЗ 236 могут быть следующего плана:

• появление посторонних шумов;
• уменьшение количества масла, которое заливается в коробку;
• затрудненное включение скоростей;
• самопроизвольное выключение скоростных режимов;
• подтеки жидкости со стороны картера.

При любом из этих проявлений, целесообразно самостоятельно осуществить проверку уровня масла в коробке, насколько прочно подтянуты все крепежные гайки, болты. Если проблема кроется не в этом, автотранспорт следует отправить на диагностику в сервисный центр. Здесь мастера должны при помощи специального оборудования проверить целостность составляющих частей КПП (муфты, подшипники, втулки и т.д.), оценить рабочую способность масляного насоса.

Устройство

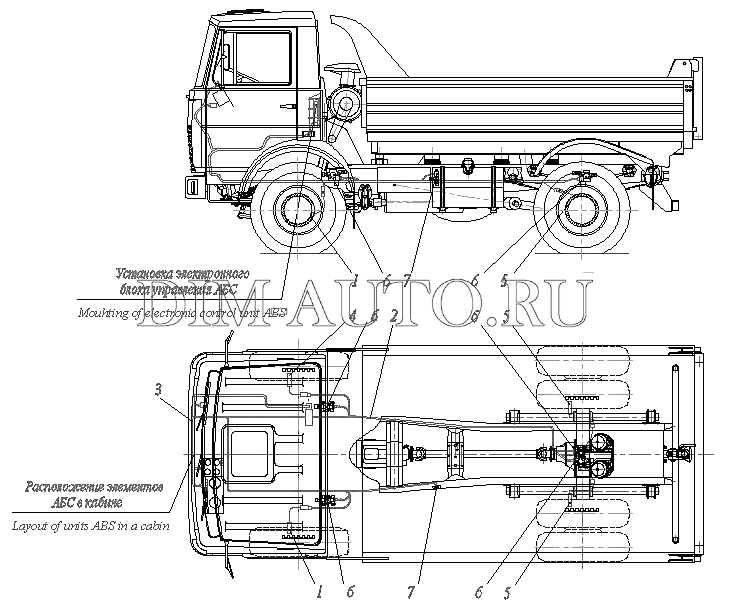

МАЗ 5337 схема шасси

Трансмиссия в МАЗе-5337 составляет единый с дизелем агрегат. Она включает пневматический усилитель, сухое сцепление и 5-скоростную КП «ЯМЗ-236П» с синхронизаторами для передач переднего хода (II- V передачи). Карданную передачу образуют пара последовательно соединенных валов.

Основная ступенчатая передача относится к разнесенному типу и состоит из «планетарок» в колесных ступицах и центрального редуктора, имеющего конические шестерни. Общее передаточное число равняется 7,14 (7,7). Силовая установка с данной коробкой передач позволяет разгонять МАЗ-5337 до 85 км/час за 50 сек.

В грузовике применены многоуровневые тормозные системы, запускаемые посредством пневматики. Они эффективно работают даже при скорости в 60 км/час. Полная остановка груженого МАЗа-5337 происходит на отрезке в 36,7 м.

Безопасность стоянки и движения автомобиля поддерживается:

В МАЗ-5337 использована модернизированная система задней и передней подвесок:

В автомобиле применены колеса с бездисковой конструкцией, закрепленные на шести болтах.

Кабина

Серию 5337 тяжело назвать особо комфортной для работы водителей. В кабине грузовика холодно и шумно. Не лучшим образом сделано остекление. Дальние рейсы на автомобиле нередко становились кошмаром, несмотря на то, что рабочее место является довольно современным, а система вентиляции и обогрева работает очень хорошо. Кабина МАЗ-5337 бывает 2- и 3-местной. Она оборудована гидроцилиндром, снабженным ручным насосом. Ее откидывание происходит вперед, что позволяет легко подобраться к мотору.

Кресло водителя в автомобиле можно регулировать по высоте, углу наклона и относительно расстояния до механизмов управления. Практически во всех модификациях МАЗ-5337 отсутствует спальное место. Однако в версии МАЗ-533701 ХЛ оно установлено. Модели с данной маркировкой предназначены для эксплуатации на Крайнем Севере при низкой температуре.

Благодаря гидроусилителю, состоящему из цилиндра усилителя и распределителя в руле, и реечному механизму управлять большим грузовиком легко и удобно. В процессе движения специальные воздухозаборные щитки формируют воздушные потоки у боковых поверхностей, что препятствует сильному загрязнению. Качественная окраска обеспечивает защиту кабины от коррозии.

Области применения

Благодаря таким характеристикам, как компактные размеры, высокая маневренность и низкий расход топлива, МАЗ 5337 широко используется во многих сферах хозяйства, например:

• для перевозки грузов на любых трассах, в том числе, в городских условиях;
• транспортировки сыпучих грузов и фасованных товаров;
• грузоперевозок на лесозаготовках.

Установка на шасси автомобиля МАЗ-5337 специализированной техники позволяет применять его:

• в ремонтных работах коммунальных служб;
• на строительных площадках с крановым оборудованием;
• с манипуляторами при прокладке коммуникаций;
• при тушении пожаров;
• цистернами для перевозки различных жидкостей;
• на аэродромах в виде топливозаправщиков.

Специальные модификации МАЗ 5337, адаптированные к низким температурным условиям, работают в районах Крайнего Севера на предприятиях газо- и нефтедобывающей промышленности.

Модификации

Одна из популярнейших модификаций в серии МАЗ-5337. Именовался как «Ивановец». Механизмы на борту были такого же типа, как в базовой модели. Отличался только модернизированный двигатель ЯМЗ-236М2. Управление стрелой гидравлическое. Для обеспечения безопасности кран оборудован целым рядом датчиков:

Также можно установить ограничения разворотов стрелы в случае стесненного пространства.

Технические характеристики автокрана

Кроме основного базового автомобиля имеются и следующие модульные модификации:

Уровень вязкости

Производители предлагают редукторное масло для заднего моста, которое имеет разные показатели вязкости. Изготовители соблюдают международные характеристики, которые предъявляются к трансмиссионному маслу. Во всем мире на протяжении долгого времени применяется признанная единая классификация SAE J306. Ее разработали ученые из Америки. Важно ознакомиться со всеми параметрами и показателями, которые индексируют уровень вязкости трансмиссионного масла.

Если производитель указывает с маркировкой букву W, то редукторное масло в задний мост можно заливать круглый год. Оно не будет замерзать при снижении температурного режима и сильных заморозках. Отсутствие обозначения свидетельствует о продукции для летнего периода. Важно помнить, что трансмиссионное масло разделено на сезоны, поэтому нужно обращать внимание на этот параметр во время выбора.

Производители стали изготавливать загущенную или всесезонную продукцию. Она отличается химическим составом. Маркировку обозначают соответствующим индексом.

Плюсы и минусы

Самый значительный минус уже был отмечен выше – плохая герметичность салона. Для водителя длительная поездка означала холод и гудящую голову от постоянного шума. Даже, несмотря на современные системы обогрева, до достаточного уровня комфорта в этом автомобиле далеко. Остальные системы заставляют забыть всё плохое и радоваться совестному исполнению советских производителей.

Крепкая кабина обладает рельефом, максимально снижающим ударную волну, защитой от коррозии и всевозможными датчиками. А великолепная проходимость и большая мощность при передвижении, транспортировке или переноске грузов только добавляют положительное впечатление. Универсальность МАЗ-5337 смогла прославить его на весь Советский Союз, и, даже, остаться популярным, спустя долгие годы после окончания производства.

Источник

Обслуживание переднего/заднего моста

Чтобы определить достаточен ли уровень смазки в мостах погрузчика нужно открутить пробку заливочного отверстия. Если она доходит до отверстия – уровень в норме. В противном случае ее нужно долить.

Для замены отработанного масла его полностью сливают из системы – для этого откручиваются все сливные пробки. Повернув пробки правого/левого колеса, а также приводного устройства нужно залить масло, чтобы оно находилось на уровне заправочного отверстия. После этого пробки закручиваются.

технические характеристики, задний мост, устройство, заправочные объемы, расход топлива на 100 км, регулировка сцепления, отзывы владельцев, вес, система охлаждения, грузоподъемност

Заправочные емкости агрегатов МАЗ

Агрегат	Емкость системы смазки, л	Емкость системы охлаждения, л	Примечание
ЯМЗ-236 НЕ2, БЕ2, ЯМЗ-7601.10	24,0	40 без ПЖД	42 с ПЖД
ЯМЗ-7511.10	32,0	48 без ПЖД	50 с ПЖД
ЯМЗ-238 ДЕ2	32,0	47 без ПЖД	49 с ПЖД
ЯМЗ-6581.10, 6582.10 Евро 3	32,0	48 без ПЖД	50 с ПЖД
ЯМЗ-6561.10, ЯМЗ-6562.10, ЯМЗ-6563. 10 Евро 3	24,0	41 без ПЖД	43 с ПЖД
ММЗ 245.30 Е2	14,8	21,9
ММЗ 260.5 Е2	18,0	31,0
КПП ЯМЗ 239	11,5
КПП ЯМЗ-238М, 2381, ZF 9S109	8,0
КПП MAЗ-543205	9,0
КПП ЯМЗ-236, 2361	5,5
КПП МЗКТ-65151	7,5
КПП ZF 16S151	11,0
КПП ZF 16S221	13,0
КПП ZF	14,5
КПП ZF S5-42	3,2
КПП ZF 6S850	7,5
КПП КНР 9JS135A, 9JS 150F, 9JS 180А	13,0
КПП КНР 12JS200TA	15,5
КПП СААЗ 3206.70, 695Д	4,5
КПП СААЗ 4334М2	6,0
КПП КамАЗ-15,152	12,0
КПП КамАЗ-14,142	8,0

тел./факс: 256 • 17 • 90 256 • 17 • 91 256 • 17 • 92
+375 (17) 256 • 15 • 24 256 • 15 • 98 210 • 21 • 43

Источник

Заправочные объемы маз 5337

Снаряженная масса 7150 кг. В том числе: на переднюю ось 4090 кг. на заднюю ось 3060 кг.

Полная масса 16000 кг. В Том числе: на переднюю ось 6000 кг. на заднюю ось 10000 кг.

Допустимая масса прицепа 12000 кг.

Радиус поворота: по внешнему колесу 9,1 м. габаритный 9,8 м.

Двигатель.

Мод.ЯМЗ-236М2, дизель, V-обр.(90°), 6-цил., 1 30х 1 40 мм. 11,15л, степень сжатия 16,5, порядок работы 1-4-2-5-3-6, мощность 132 кВт (1 80 л.с.) при 2 100 об/мин, крутящий момент 667 Н-м (68 кгс-м) при 1250-1450 об/мин. Форсунки – закрытого типа. ТНВД – 6-секционный, золотникового типа с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр – сухой, со сменным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.

Трансмиссия.

Сцепление – двухдисковое, с пневматическим усилителем. Коробка передач – ЯМЗ-236П, 5-ступ. , с синхронизаторами на II, III, IV и V передачах, передат, числа: I-5,2$; II-2,90; III-1,52; IV-1,00; V-0,66; ЗХ-5.48. Карданная передача состоит из двух последовательных валов с промежуточной опорой. Главная передача – разнесенная двухступенчатая: центральный ионический редуктор и планетарная бортовая передача (в ступицах колес). Передат, числа: центрального редуктора – 2,08 или 2,27; бортовых – 3,428; общее – 7,14 или 7,70.

Колеса и шины.

Колеса – бездисковые, обод 8.5В-20, крепление – 6 болтами с прижимами. Шины – 11.00R20 (300R508) мод, И-111А, И-111АМ или И-68А. Давление в шинах передних колес – 7,5; задних – 6,7 кгс/см. кв. Число колес 6+1.

Подвеска.

Передняя – на двух полуэллиптических рессорах с задними скользящими концами, два амортизатора; задняя – на двух основных и двух дополнительных полуэллиптических рессорах, концы дополнительных рессор и задние концы основных – скользящие.

Тормоза.

Рабочая тормозная система – с барабанными механизмами (диаметр 420 мм, ширина накладок 160 мм, разжим – кулачковый), двухконтурным пневмоприводом. Задние тормозные камеры – с пружинными энергоаккумуляторами. Стояночный тормоз – на тормоза задних колес от пружинных энергоаккумуляторов, привод – пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз – моторный замедлитель с пневматическим приводом. Привод тормозов прицепа – комбинированный (двух- и однопроводный). Имеется спиртовой предохранитель против замерзания конденсата.

Рулевое управление

Рулевой механизм – винт и шариковая гайка-рейка, находящаяся в зацеплении с зубчатым сектором. Передат. число – 23,55. Гидроусилитель руля состоит из встроенного в рулевой механизм распределителя и отдельного силового цилиндра. Давление масла в гидроусилителе 95-110 кгс/см. кв.

Уход за коробкой передач ЯМЗ

Коробка передач ямз-236

Уход за коробкой передач ЯМЗ заключается в периодическом осмотре и подтяжке крепежных деталей, а также в своевременном выпол­нении смазочных работ.

При профилактических осмотрах в первую очередь следует обра­щать внимание на крепление коробки передач к двигателю и со­стояние заднего крепления силового агрегата, а также на надле­жащую затяжку болтов крепления верхней крышки к картеру коробки. Необходимо также проверять отсутствие подтекания масла через соединения крышек и сальники валов.

Смазочные работы заключаются в поддержании уровня масла в картере коробки и периодической его смене, а также смазке дистанционного механизма, переднего подшипника первичного вала и сменной пары шестерен привода спидометра.

Для смазки коробки передач следует применять масло транс­миссионное ТС-14,5 (МРТУ 38-1-150-64) с 5 % присадки ЭФО. Заменители: авиационное масло МК-22 (ГОСТ 1013-49) летом и МС-14 (ГОСТ 1013-49) зимой или масло МТ-16п (ГОСТ 6360-58) летом и зимой.

История автомобиля

Восьмидесятые годы двадцатого века, вместе с окончанием застоя в СССР, принесли и новые модели уже зарекомендовавших себя грузовиков МАЗ. И к концу 80-х с конвейера, наряду с МАЗ-5551, уже полным ходом сходили МАЗ-5337. Главной целью являлось обновить топового МАЗ-5335. Новая модель имела главное отличие от всех своих предшественников – возможность монтажа модулей различного назначения. Это избавило производителя от надобности разрабатывать отдельные модификации, что упростило и ускорило производство.

Учитывая, что грузовикам чаще всего приходится перемещаться по дорогам не с самой ровной поверхностью, особенности трансмиссии и покрышек были направлены на упрощение этого процесса. Благодаря этому машина стала более выносливой при дальних рейсах и работах в нестандартных условиях. На данный момент модель уже не выпускается, но продолжает трудиться на многих предприятиях и частных строительствах, оказывая неоценимый вклад в производство. До сих пор МАЗ-5337 считается одним из наиболее лучших автомобилей из существовавших концепций советских разработчиков.

Как правильно сделать выбор?

Чтобы выбрать масло для редуктора заднего моста, необходимо учитывать важные рекомендации и советы. Важно ознакомиться с рекомендациями, которые обозначает производитель. Нужно учесть характеристики заднего моста. Если масло выбрано неправильно, то детали будут быстрее изнашиваться и выходить из строя.

Есть и другие важные рекомендации:

Благодаря этим рекомендациям водители смогут правильно выбрать масло для грузовика МАЗ, обеспечить нормальное функционирование агрегатов, а также продлить их срок эксплуатации.

Технические характеристики

Модель 5337 была переработана для большей универсальности соответственно с упором на повышение коэффициента полезных действий. Неизменным осталось то, что производилось большинство запчастей, деталей и элементов по всему СССР, в частности, главный элемент – двигатель поставлялся из Ярославля. Также приятным дополнением было появление гидроусилителя руля, что существенно упрощало управление грузовиком.

Двигатель

ТНВД состоит из шести секций, которые оснащены муфтой, обеспечивающей опережение впрыска. Присутствуют необходимые для работы насос низкого давления, обеспечивающий дополнительную подачу воздуха, и регулятор оборотов, имеющий несколько режимов работы. Форсунки закрыты. Воздушный фильтр снабжен полезным индикатором, который сообщает, когда загрязнение фильтра достигло пика. К слову, процесс замены элемента фильтрации не составляет большого труда.

Трансмиссия

Возможные поломки

Неисправности коробки передач на ЯМЗ 236 могут быть следующего плана:

• появление посторонних шумов;
• уменьшение количества масла, которое заливается в коробку;
• затрудненное включение скоростей;
• самопроизвольное выключение скоростных режимов;
• подтеки жидкости со стороны картера.

При любом из этих проявлений, целесообразно самостоятельно осуществить проверку уровня масла в коробке, насколько прочно подтянуты все крепежные гайки, болты. Если проблема кроется не в этом, автотранспорт следует отправить на диагностику в сервисный центр. Здесь мастера должны при помощи специального оборудования проверить целостность составляющих частей КПП (муфты, подшипники, втулки и т.д.), оценить рабочую способность масляного насоса.

Устройство

МАЗ 5337 схема шасси

Трансмиссия в МАЗе-5337 составляет единый с дизелем агрегат. Она включает пневматический усилитель, сухое сцепление и 5-скоростную КП «ЯМЗ-236П» с синхронизаторами для передач переднего хода (II- V передачи). Карданную передачу образуют пара последовательно соединенных валов.

Основная ступенчатая передача относится к разнесенному типу и состоит из «планетарок» в колесных ступицах и центрального редуктора, имеющего конические шестерни. Общее передаточное число равняется 7,14 (7,7). Силовая установка с данной коробкой передач позволяет разгонять МАЗ-5337 до 85 км/час за 50 сек.

В грузовике применены многоуровневые тормозные системы, запускаемые посредством пневматики. Они эффективно работают даже при скорости в 60 км/час. Полная остановка груженого МАЗа-5337 происходит на отрезке в 36,7 м.

Безопасность стоянки и движения автомобиля поддерживается:

В МАЗ-5337 использована модернизированная система задней и передней подвесок:

В автомобиле применены колеса с бездисковой конструкцией, закрепленные на шести болтах.

Кабина

Серию 5337 тяжело назвать особо комфортной для работы водителей. В кабине грузовика холодно и шумно. Не лучшим образом сделано остекление. Дальние рейсы на автомобиле нередко становились кошмаром, несмотря на то, что рабочее место является довольно современным, а система вентиляции и обогрева работает очень хорошо. Кабина МАЗ-5337 бывает 2- и 3-местной. Она оборудована гидроцилиндром, снабженным ручным насосом. Ее откидывание происходит вперед, что позволяет легко подобраться к мотору.

Кресло водителя в автомобиле можно регулировать по высоте, углу наклона и относительно расстояния до механизмов управления. Практически во всех модификациях МАЗ-5337 отсутствует спальное место. Однако в версии МАЗ-533701 ХЛ оно установлено. Модели с данной маркировкой предназначены для эксплуатации на Крайнем Севере при низкой температуре.

Благодаря гидроусилителю, состоящему из цилиндра усилителя и распределителя в руле, и реечному механизму управлять большим грузовиком легко и удобно. В процессе движения специальные воздухозаборные щитки формируют воздушные потоки у боковых поверхностей, что препятствует сильному загрязнению. Качественная окраска обеспечивает защиту кабины от коррозии.

Уровень вязкости

Производители предлагают редукторное масло для заднего моста, которое имеет разные показатели вязкости. Изготовители соблюдают международные характеристики, которые предъявляются к трансмиссионному маслу. Во всем мире на протяжении долгого времени применяется признанная единая классификация SAE J306. Ее разработали ученые из Америки. Важно ознакомиться со всеми параметрами и показателями, которые индексируют уровень вязкости трансмиссионного масла.

Если производитель указывает с маркировкой букву W, то редукторное масло в задний мост можно заливать круглый год. Оно не будет замерзать при снижении температурного режима и сильных заморозках. Отсутствие обозначения свидетельствует о продукции для летнего периода. Важно помнить, что трансмиссионное масло разделено на сезоны, поэтому нужно обращать внимание на этот параметр во время выбора.

Производители стали изготавливать загущенную или всесезонную продукцию. Она отличается химическим составом. Маркировку обозначают соответствующим индексом.

Модификации

Одна из популярнейших модификаций в серии МАЗ-5337. Именовался как «Ивановец». Механизмы на борту были такого же типа, как в базовой модели. Отличался только модернизированный двигатель ЯМЗ-236М2. Управление стрелой гидравлическое. Для обеспечения безопасности кран оборудован целым рядом датчиков:

Также можно установить ограничения разворотов стрелы в случае стесненного пространства.

Технические характеристики автокрана

Кроме основного базового автомобиля имеются и следующие модульные модификации:

Плюсы и минусы

Самый значительный минус уже был отмечен выше – плохая герметичность салона. Для водителя длительная поездка означала холод и гудящую голову от постоянного шума. Даже, несмотря на современные системы обогрева, до достаточного уровня комфорта в этом автомобиле далеко. Остальные системы заставляют забыть всё плохое и радоваться совестному исполнению советских производителей.

Крепкая кабина обладает рельефом, максимально снижающим ударную волну, защитой от коррозии и всевозможными датчиками. А великолепная проходимость и большая мощность при передвижении, транспортировке или переноске грузов только добавляют положительное впечатление. Универсальность МАЗ-5337 смогла прославить его на весь Советский Союз, и, даже, остаться популярным, спустя долгие годы после окончания производства.

Источник

Особенности замены масла в редукторе заднего моста

Трансмиссионное масло нужно менять через каждые 35 тыс. км. пробега. Это основное требование для грузового транспортного средства МАЗ, которое эксплуатируется в условиях повышенной нагрузки. Важно регулярно выполнять проверку уровня, а также состояния.

Если масло опускается ниже рекомендуемого значения, необходимо сделать замену. Можно выделить и другие факторы, указывающие на ухудшение характеристик смазочного материала:

Эти признаки говорят о том, что в масло попала вода или разрушены присадки, которые выполняют важные функции. Замена трансмиссионного масла в редукторе заднего моста производится сразу после поездки, чтобы оно было прогретым. Все работы должны проводиться на смотровой яме или просторной эстакаде.

Чтобы залить масло в редуктор заднего моста, рекомендуется использовать специальный нагнетатель или рычажную тавотницу. Эти приспособления можно приобрести в специализированных автомобильных магазинах. Они заменяются большим шприцом из пластмассы, на который надета эластичная трубка и плотно зафиксированная. Работы по замене масла в редукторе заднего моста рекомендуется выполнять в летний период времени.

Источник

МАЗ 5551А2 Сервисный грузовик v1.0.0.1

Популярные моды
Увидеть все

FS22 Four Lakes Farm v1.

0.0.1 Автор: Stevie

Ford SUPER-DUTY LIMITED 2020 v2.0.0.3 FS22 TERRAFARM 0.4 MCE V0.9

Кенворт w900 дамп с пуптрейлером v1.0.0.0

Dodge Durango 2018 V1.0.0.0

Ford F450 CrewCab Platinum DRW 2020 v1.0.0.4 John Deere

0

1.0.0 .0

FS Miner’s Mod Pack апрель 2023 v1.0.0.0

• 2
  Нравится

• 1
  Комментарии

• 165
  Загрузки

• 1
  Загрузки в

• 1 месяц назад

• 2
  Нравится

• 1
  Комментарии

• 165
  Загрузки

• 1
  Загрузки в

• 1 месяц назад

• 2
  Нравится

• 1
  Комментарии

• 165
  Загрузки

• 1
  Загрузки в

• 1 месяц назад

• 2
  Нравится

• 1
  Комментарии

• 165
  Загрузки

• 1
  Загрузки в

• 1 месяц назад

• 2
  Нравится

• 1
  Комментарии

• 165
  Загрузки

• 1
  Загрузки в

• 1 месяц назад

• 2
  Нравится

• 1
  Комментарии

• 165
  Загрузки

• 1
  Загрузки в

• 1 месяц назад

• 2
  Нравится

• 1
  Комментарии

• 165
  Загрузки

• 1
  Загрузки в

• 1 месяц назад

• 2
  Нравится

• 1
  Комментарии

• 165
  Загрузки

• 1
  Загрузки в

• 1 месяц назад

• 2
  Нравится

• 1
  Комментарии

• 165
  Загрузки

• 1
  Загрузки в

• 1 месяц назад

2

ОПИСАНИЕ

Техника изготовлена ​​на базе МАЗ 5551А2 Новый от Сереги56. Взял модель кунга от 19, перевел экстерьер, добавил фары и пару декалей. Я не стал заморачиваться с анимацией.

Слева есть ящик для ремонта техники с соответствующей иконкой, ремонт техники происходит в 4 этапа. Стоимость одной составляет 399 долларов. Транспортные средства ремонтируются автоматически, как только вы приближаетесь к триггеру. Второй курок дозаправки расположен у ящика по правому борту, есть соответствующий значок. Перед использованием необходимо заполнить емкость емкостью 5000 литров топлива.

Все авторы в моддеске указаны, ничьей чести и достоинства не упущено и не опущено.

КРЕДИТЫ

Серега56

Файл отчета

Аналогичные модификации

Камаз 55111 Совок…

Mercedes Benz Zet…

Peterbilt 357 Day…

MAN TGX 2020 v1.0…

Peterbilt 90 389…

Причина Ссылка для скачивания не работает Этот мод нельзя публиковать на других сайтах

Вы оригинальный автор этого мода?ДаНет

Другая причина/Дополнительная информация

Даю согласие на обработку моих персональных данных с целью предоставления ответов. Предоставление данных является добровольным, но необходимым для обработки запроса. Я имею право на доступ к своим персональным данным и их редактирование *

Отчет отправлен.

МАЗ 5551А2 v1.0.0.2 — FS22 Mod

Farming Simulator 22 Mods — 20 февраля 2023

МАЗ 5551А2 v1.0.0.2

Версия 1.0.0.2 для Farming Simulator 2022 (v1.8x):
— Убран свет в кабине, теперь ничего не светится;
— Добавлены коллизии по кузову, теперь можно перевозить динамические объекты;
— Пережаты текстуры, что значительно уменьшило вес архива.

В мод входят:

МАЗ-5551А2:
— Мощность: 169 кВт/230 л.с.;
— Скорость: 90 км/ч;
– Объем топливного бака: 200 л.;
— Стоимость: 40 000 €;
— Выбор основного цвета;
– Выбор цвета дизайна;
– Выбор цвета обода;
– Конфигурация типа грузовика: зерновоз/перегружатель/тягач;
– Комплектация спойлера;
– Конфигурация полка/тарелка;
— Конфигурация логотипа;
– Колесная формула;
— Конфигурация номерного знака;
– Динамические шланги;
– Оборудование рабочее светотехническое;
– Зеркала рабочие;
— Анимированная приборная панель, педали, рычаг КПП, подвеска, брызговики;
— Оставляет следы;
— Грязный и моющийся;
— Эффект старения;
– Объем кузова: 10 000 л;
— Поддержка скрипта «Простой IC».

Прицеп МАЗ-8571Н:
— Стоимость: 30 000 €;
— Выбор основного цвета;
– Выбор цвета обода;
– Колесная формула;
— Конфигурация номерного знака;
– Замок дышла;
– Анимированная подвеска, брызговики;
– Динамические шланги;
– Рабочее светотехническое оборудование;
— Оставляет следы;
— Грязный и моющийся;
— Эффект старения;
– Объем: 10 600 л.

Автор:
Камазист12, FS22: Serega_56

Метки: Farming SimulatorМАЗ

Для чего используется мод FS22:

Вы когда-нибудь пробовали использовать Farming Simulator 22 с модами ? Если нет, то самое время это сделать. Это идеальное место, чтобы найти все, что вам нужно знать! Farming Simulator 22 Модификации окажут огромное влияние на вашу первоначальную игру.
