5337 — обзор, модификации, технические характеристики фото
Грузовик, способный не только к транспортировке грузов, но и обладающий шасси, универсальность которого может вызывать только зависть. Последний советский МАЗ и, соответственно, лучший в линейке грузовых авто Минского завода. Подробное описание технических характеристик и габаритов, а также минусы и плюсы МАЗ-5337. Весь модельный ряд МАЗ.
Содержание: [показать]
- История автомобиля
- Кабина
- Технические характеристики
- Тормозная система
- Подвеска
- Модификации
- Плюсы и минусы
- Подводим итоги
- МАЗ-5337 фото
- Видео двухосный кран МАЗ-5337
История автомобиля
Восьмидесятые годы двадцатого века, вместе с окончанием застоя в СССР, принесли и новые модели уже зарекомендовавших себя грузовиков МАЗ.
И к концу 80-х с конвейера, наряду с МАЗ-5551, уже полным ходом сходили МАЗ-5337. Главной целью являлось обновить топового МАЗ-5335. Новая модель имела главное отличие от всех своих предшественников – возможность монтажа модулей различного назначения. Это избавило производителя от надобности разрабатывать отдельные модификации, что упростило и ускорило производство.
Учитывая, что грузовикам чаще всего приходится перемещаться по дорогам не с самой ровной поверхностью, особенности трансмиссии и покрышек были направлены на упрощение этого процесса. Благодаря этому машина стала более выносливой при дальних рейсах и работах в нестандартных условиях. На данный момент модель уже не выпускается, но продолжает трудиться на многих предприятиях и частных строительствах, оказывая неоценимый вклад в производство. До сих пор МАЗ-5337 считается одним из наиболее лучших автомобилей из существовавших концепций советских разработчиков.
Кабина
Модель МАЗ-5337 являлась прорывом в автопромышленности.
Но, видимо, конструкторы так увлеклись, что забыли сделать кабину более или менее удобной для работы. В конечном итоге, были добавлены самые необходимые средства. В связи с этим образуются две стороны медали:
- Герметизация салона определенно уходит к минусам. Из-за этого зимой в кабине холодно. Влияет это и на шумоизоляцию, такое впечатление что ее просто нет.
- Тем не менее, такие системы как вентиляция, обогрев и прочие службы максимально современны (для производства 80-х) и работают отлично.
Мест в салоне может быть 2 или 3, зависит от желания заказчика. Как и во всех предыдущих версиях МАЗ без капота, доступ к двигателю производится путем опрокидывания кабины вперед. Сидение водителя регулируется в трех направлениях: высота, угол наклона спинки и вылет относительно систем управления. От спального места решили отказаться, несмотря на то, что машину делали с расчетом на длительные переезды. Лишь некоторые модификации имеют у себя бонус в виде спальной полки.
Качественную термоизоляцию демонстрирует МАЗ-533701ХЛ, разработанный специально для работы в условиях холода до -60 градусов. Эта же модификация имеет место для отдыха.
Специально разработанные воздухозаборники создают воздушные завихрения, которые отталкивают часть летящей грязи во время езды. Советский автопром не мог себе позволить некачественную продукцию, и поэтому коррозионная защита у кабины МАЗ-5337 также прилагалась. Лобовые стекла кабины отлиты специальной формой, которая позволила увеличить обзор дороги. Уплотнители на всех стеклах оберегают кабину от попадания пыли и влаги.
Технические характеристики
Модель 5337 была переработана для большей универсальности соответственно с упором на повышение коэффициента полезных действий. Неизменным осталось то, что производилось большинство запчастей, деталей и элементов по всему СССР, в частности, главный элемент – двигатель поставлялся из Ярославля. Также приятным дополнением было появление гидроусилителя руля, что существенно упрощало управление грузовиком.
| Тип | ЯМЗ-236 |
| Количество цилиндров | 6 |
| Расположение цилиндров | Продольно V-образно под углом 90о |
| Тактовая частота работы | 4 такта |
| Тип топлива | Дизель |
| Экологический стандарт | Евро-2 |
| Пусковой подогреватель | Да |
| Объем | 11,15 литра |
| Мощность в лошадиных силах | 180 |
| Максимальный крутящий момент | 667 Ньютон-метра |
| Максимальная скорость | 85 км/ч |
| Время от 0 до 85 км/ч | 50 секунд (без груза) |
| Средний расход топлива на 100 километров на скорости 60 км/ч и выше | 21 литр |
| Средний расход топлива на 100 километров в смешанном цикле | 35 литров |
| Объем топливного бака | 200 литров |
ТНВД состоит из шести секций, которые оснащены муфтой, обеспечивающей опережение впрыска.
Присутствуют необходимые для работы насос низкого давления, обеспечивающий дополнительную подачу воздуха, и регулятор оборотов, имеющий несколько режимов работы. Форсунки закрыты. Воздушный фильтр снабжен полезным индикатором, который сообщает, когда загрязнение фильтра достигло пика. К слову, процесс замены элемента фильтрации не составляет большого труда.
| Индекс | ЯМЗ-236П |
| Тип | Интегрированная |
| Тип сцепления | Сухое |
| Пневматический усилитель | Да |
| Количество передач | 6 (5 – вперед и 1 – назад) |
| Синхронизаторы | Между всеми ступенями с II по V |
| Тип карданной передачи | Соединённые последовательно валы |
| Передаточные числа | |
| 1 | 5,2 |
| 2 | 2,9 |
| 3 | 1,53 |
| 4 (прямая) | 1,00 |
| 5 (повышенная) | 0,66 |
| Задний ход | 5,48 |
| Общее передаточное число | 7,7 |
| Редукторное передаточное число | 2,08 |
| Бортовые передаточные числа | 3,428 |
Механизм ступенчатой передачи включает в себя «планетарки», центральный редуктор и конические шестерни.
| Стартер | СТ103-А-01 |
| Аккумуляторы | Два 6СТ-190А / 6СТ-182ЭМ |
| Тип соединения | Последовательный |
| Вольтаж | Два по 12В |
| Пусковой подогреватель(опционально) | ПДЖ-30 |
| Вольтаж всей системы | 24В |
| Генератор | Г-273В (переменный ток) |
| Регулятор напряжения | Я120М |
| Габариты и грузоподъемность | |
| Длина | 6 830 мм |
| Ширина | 2 400 мм |
| Высота | 2 900 мм |
| Колесная база | 3 950 мм |
| Колесная формула | 4*2 |
| Минимальный радиус разворота | 9 800 мм |
| Масса грузовика в полном снаряжении | 7 150 кг |
| Грузоподъёмность | 8 700 кг |
| Распределение нагрузки по осям | |
| Передняя | 6 000 кг |
| Задняя | 10 000 кг |
| Общий максимальный вес | 16 000 кг |
| Допустимый вес прицепа | 12 000 кг |
| Общий допустимый вес автопоезда | 28 000 кг |
Кузов был разработан для более удобной погрузки-отгрузки.
Для этого борта разделены на две секции. А долговечный настил сделан из высококачественного дерева.
Тормозная система
Тормозная система пневматического типа работает посредством многоуровневых процессов. Подобные тормоза позволяют управлять груженым грузовиком, даже, на скорости 60 км/ч. Сам процесс торможения от 60 до 0 км/ч занимает в среднем 37 метров. Помимо этого, стояночный тормоз также работает на «воздухе». В случае отказа основной системы торможения, имеется запасная, совмещенная с ручником. Для увеличения безопасности, камеры задних тормозов оборудованы дополнительными пружинными аккумуляторами.
Подвеска
В МАЗ-5337 усовершенствования затронули и подвеску автомобиля как сзади, так и спереди. В задней части форма дополнительных рессор полуэллиптическая, а их особенностью является скользящее положение. Передние построены по такому же принципу, только дополнены телескопическими амортизаторами. Колеса не имеют дисков. Общая конструкция крепится к ступице шестью болтами.
Модификации
Одна из популярнейших модификаций в серии МАЗ-5337. Именовался как «Ивановец». Механизмы на борту были такого же типа, как в базовой модели. Отличался только модернизированный двигатель ЯМЗ-236М2. Управление стрелой гидравлическое. Для обеспечения безопасности кран оборудован целым рядом датчиков:
- Ограничитель грузоподъемности;
- Степень загрузки крана;
- Длина и вылет стрелы;
- Высота головки стрелы;
- Весовая нагрузка на трос;
- Максимальная грузоподъемность в данном положении.
Также можно установить ограничения разворотов стрелы в случае стесненного пространства.
| Грузоподъемность | 0,45 – 17 т. В зависимости от вылета стрелы |
| Тип стрелы | Телескопическая |
| Длина стрелы | 8 000 – 14 000 мм |
| Длина гуська | 7 000 мм |
| Вылет стрелы | 1 900 – 13 000 мм |
| Высота подъема груза (основная стрела) | 9 100 – 14 500 мм |
| Высота подъема груза (основная стрела и гусек) | 21 600 мм |
| Скорость подъема/опускания груза (максимум) для номинального груза | 9 м/мин.-s.png) |
| Скорость подъема/опускания груза (максимум) с пустым крюком и грузом до 4,5 т | 18 м/мин. |
| Масса всего автомобиля | 16,42 т |
| Габариты | |
| Длина | 10 000 мм |
| Ширина | 2 500 мм |
| Высота | 3 850 мм |
Кроме основного базового автомобиля имеются и следующие модульные модификации:
- Топливозаправщики;
- Строительные версии;
- Лесовозы;
- Пожарные машины;
- Коммунальные модификации.
Плюсы и минусы
Самый значительный минус уже был отмечен выше – плохая герметичность салона. Для водителя длительная поездка означала холод и гудящую голову от постоянного шума. Даже, несмотря на современные системы обогрева, до достаточного уровня комфорта в этом автомобиле далеко. Остальные системы заставляют забыть всё плохое и радоваться совестному исполнению советских производителей.
Крепкая кабина обладает рельефом, максимально снижающим ударную волну, защитой от коррозии и всевозможными датчиками. А великолепная проходимость и большая мощность при передвижении, транспортировке или переноске грузов только добавляют положительное впечатление. Универсальность МАЗ-5337 смогла прославить его на весь Советский Союз, и, даже, остаться популярным, спустя долгие годы после окончания производства.
Подводим итоги
Так или иначе, МАЗ-5337 был одним из последних моделей, произведенных в СССР, но продолжает верно служить своим хозяевам, несмотря ни на что. Эти машины часто встречаются на отечественных дорогах. На данный момент можно приобрести данный грузовик в отличном состоянии с пробегом, но, даже несмотря на это, можно быть уверенным, что большое количество положительных сторон не заставит пожалеть о покупке.
Советуем Вам прочитать статью: МАЗ – история Минского автозавода

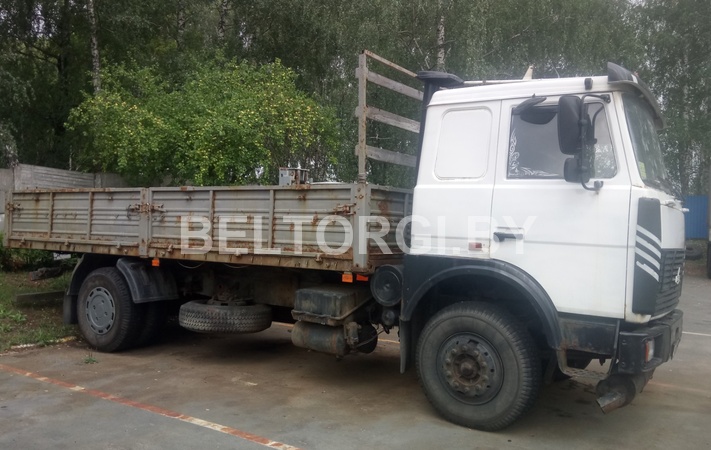

МАЗ-5337 фото
