Главная передача

Наиболее распространенный дефект
главной передачи — это
течь масла через уплотнение полуосей.
Одно из самых неприятных последствий
нарушения герметичности уплотнений
— понижение уровня масла в коробке
передач. Мы были свидетелями, когда у
наших коллег масло из коробки вытекло
почти полностью. Одна­ко надо иметь
в виду, что оно может вытекать не только
через полуоси. Очень опасным в этом
отношении является разрыв гофри­рованного
чехла штока ползуна коробки передач,
особенно когда между штоком и отверстием
образуется большой зазор. По­этому
прежде чем заниматься исправлением
дефектов полуосей, осмотрите гофрированный
чехол и, если он поврежден, обязатель­но
смените его.

Особенностью конструкции полуосей,
применяемых на «За­порожце», является
отсутствие второго карданного шарнира
— его функции выполняют сухари,
перемещающиеся в пазах шестерни
Дифференциала. Это вынуждает ставить
сальник в эластичный чехол, так как
перемещение полуоси здесь достигает
30—40 мм по вертикали и почти
10 мм в осевом направлении.

Чехол полуоси имеет комбинированное
уплотнение: часть масла возвращает
маслосгонная резьба, а остальное
задерживает сам сальник.

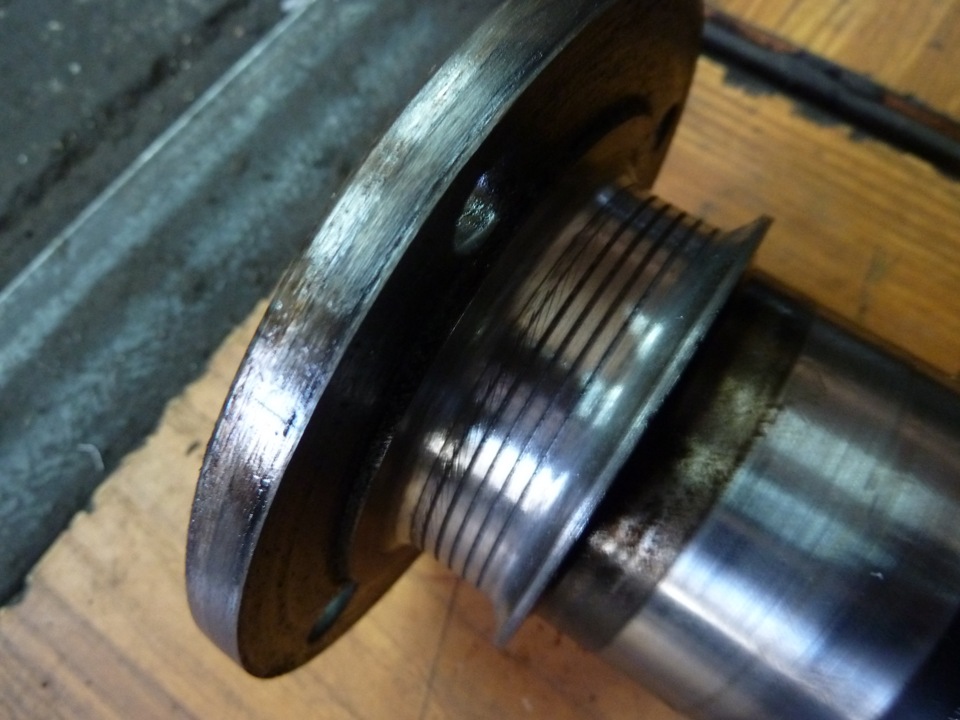

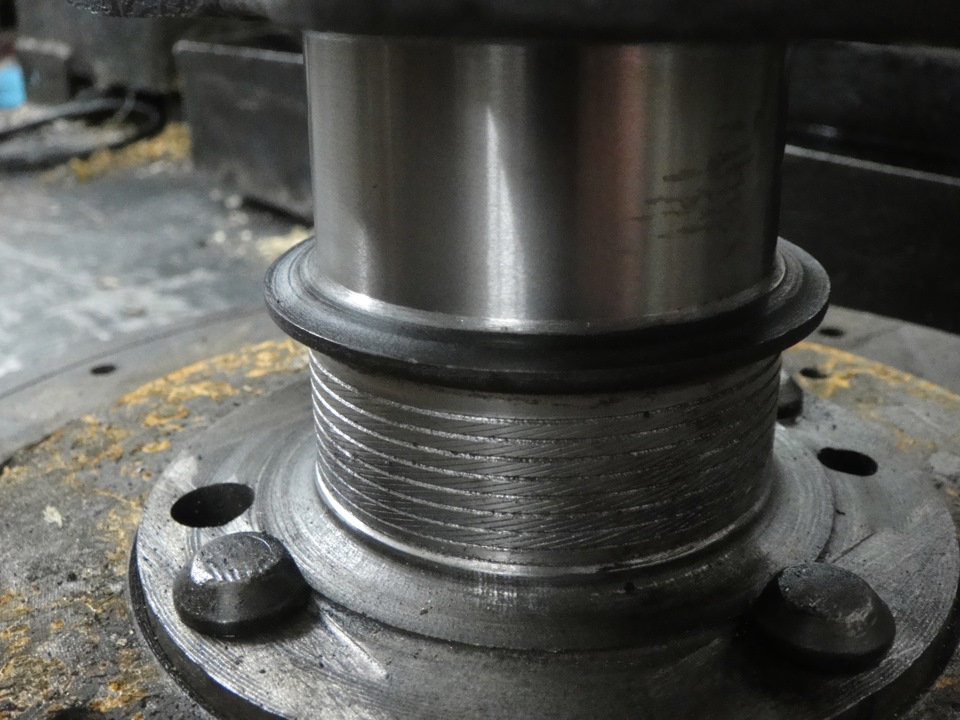

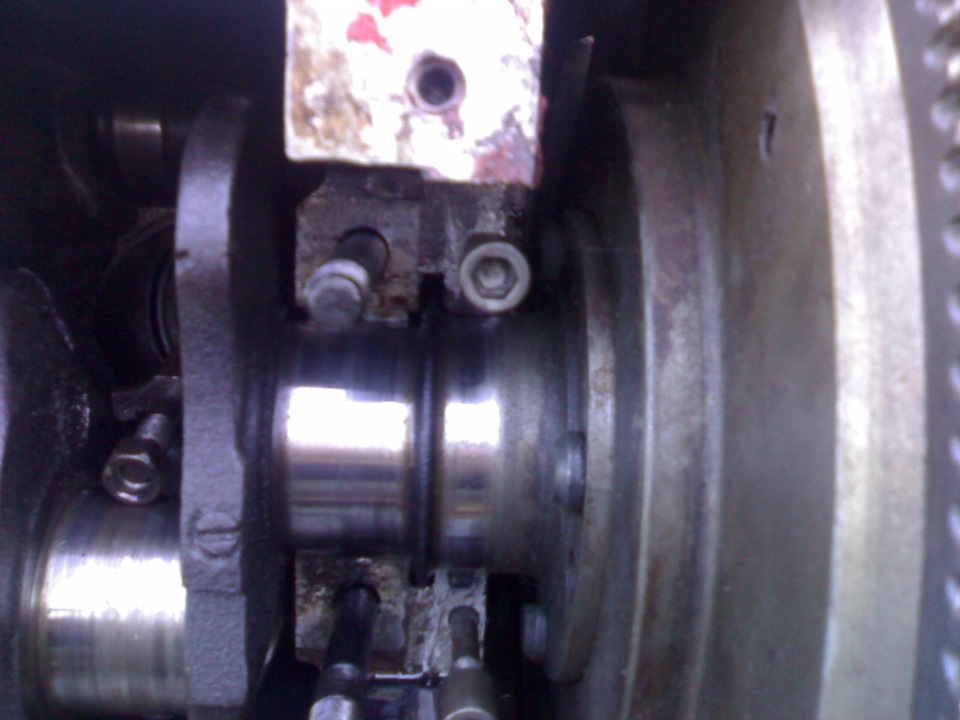

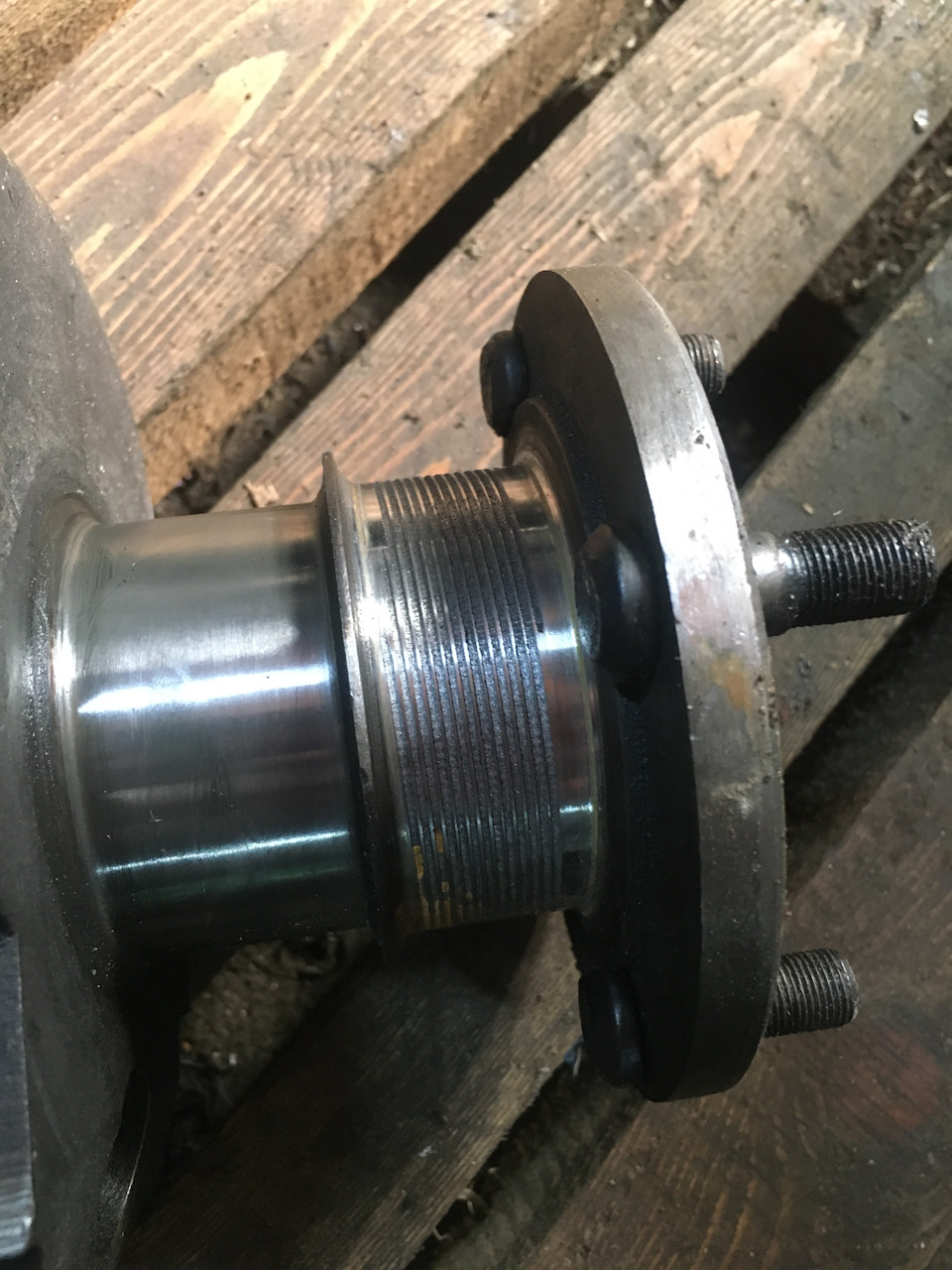

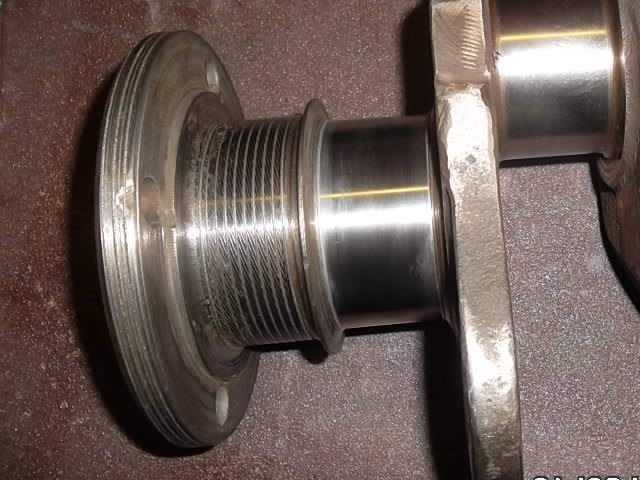

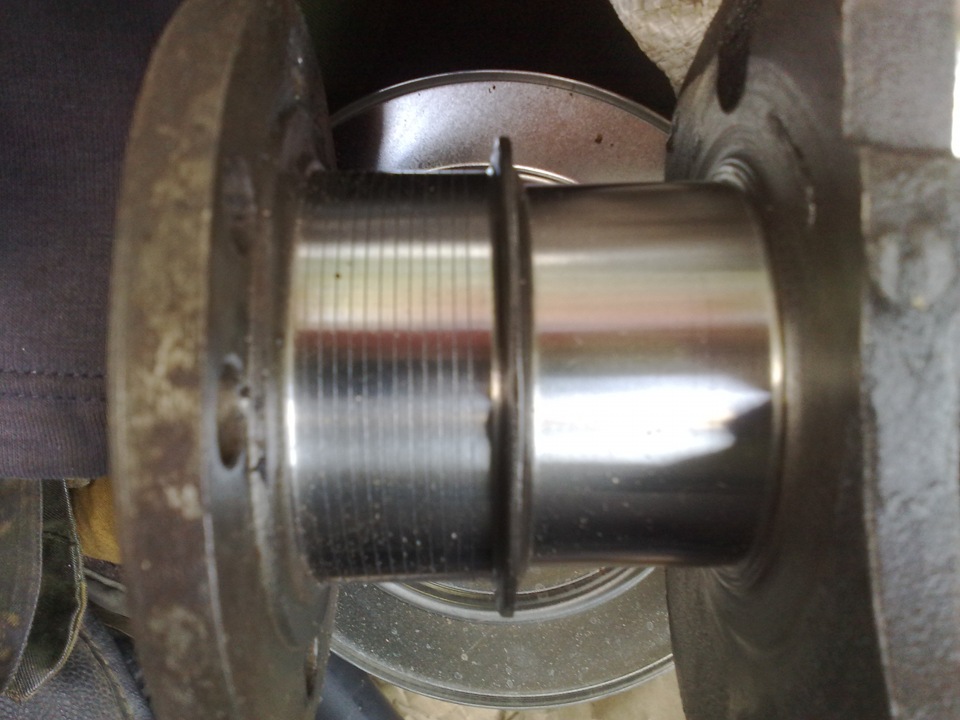

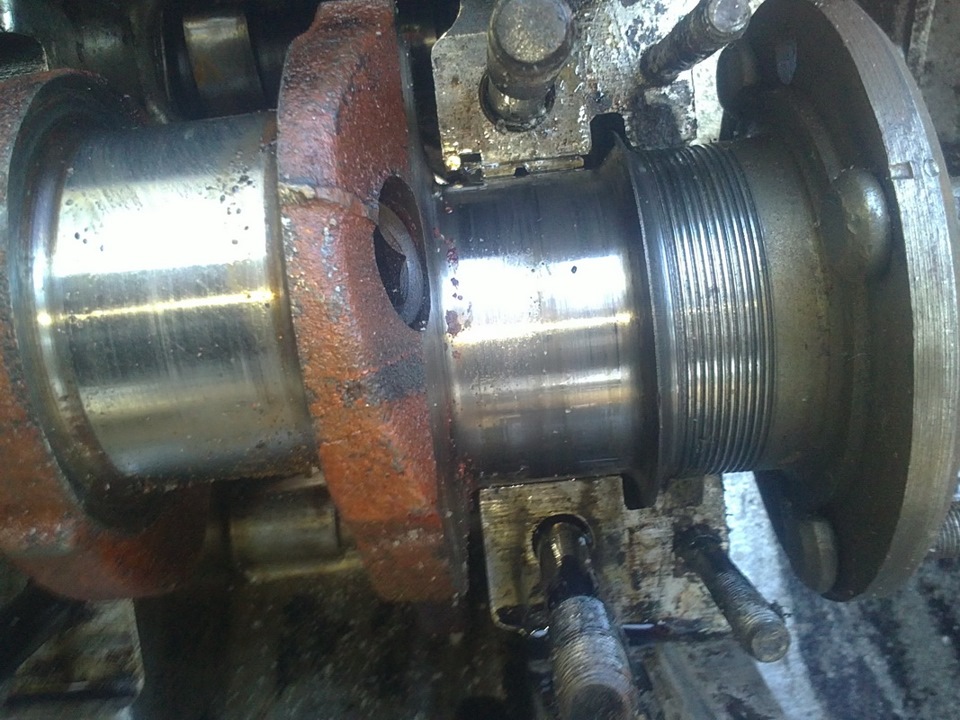

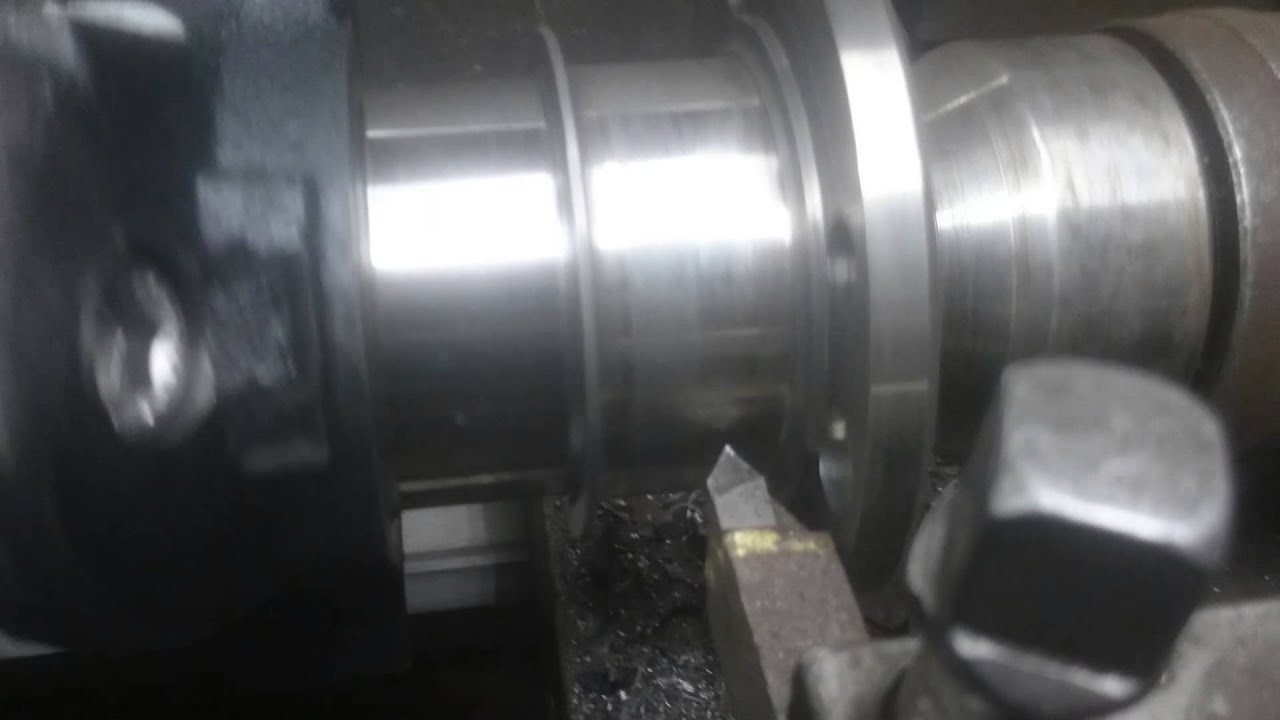

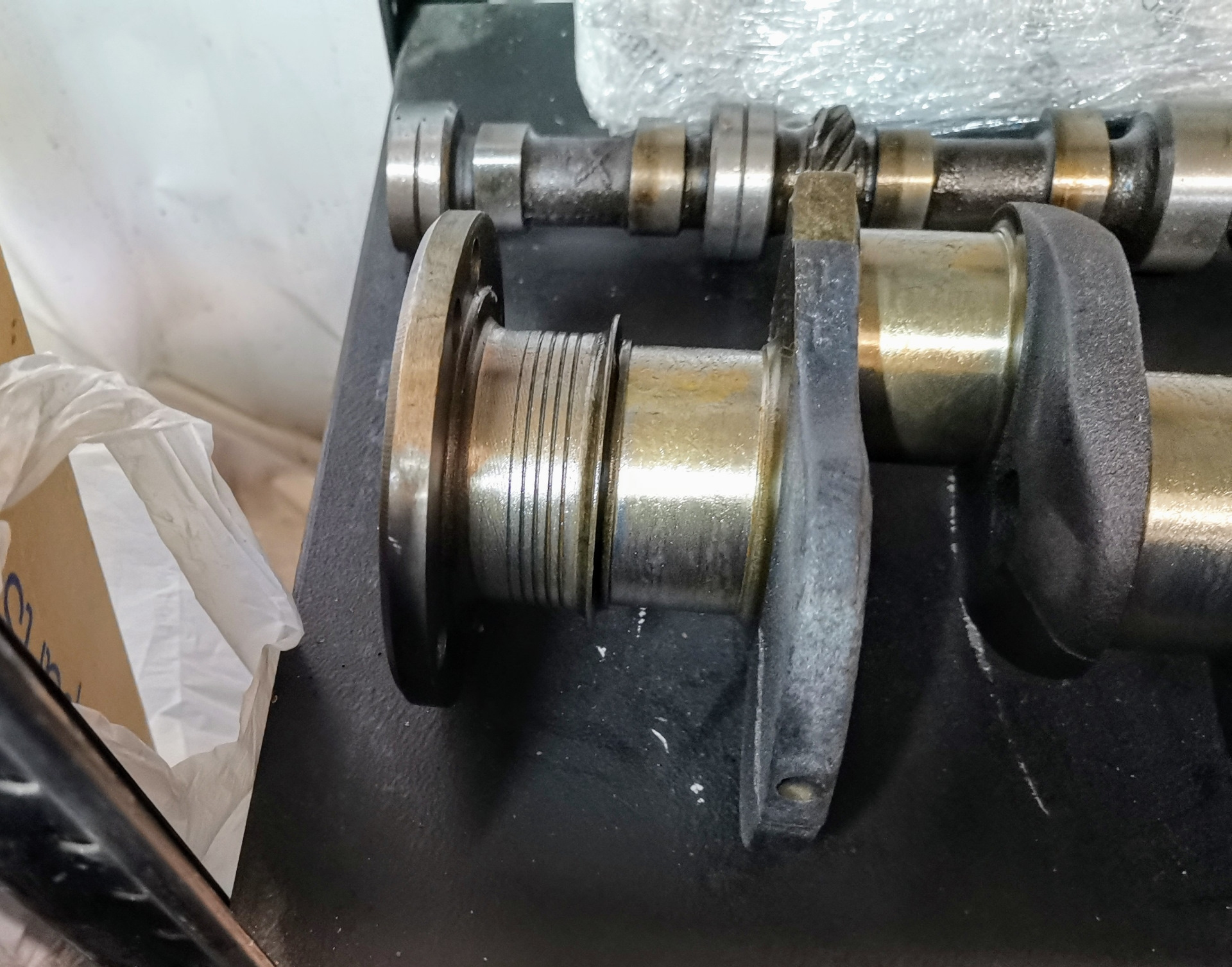

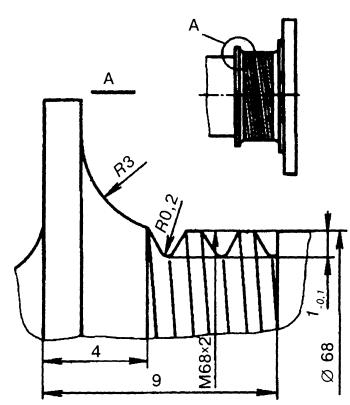

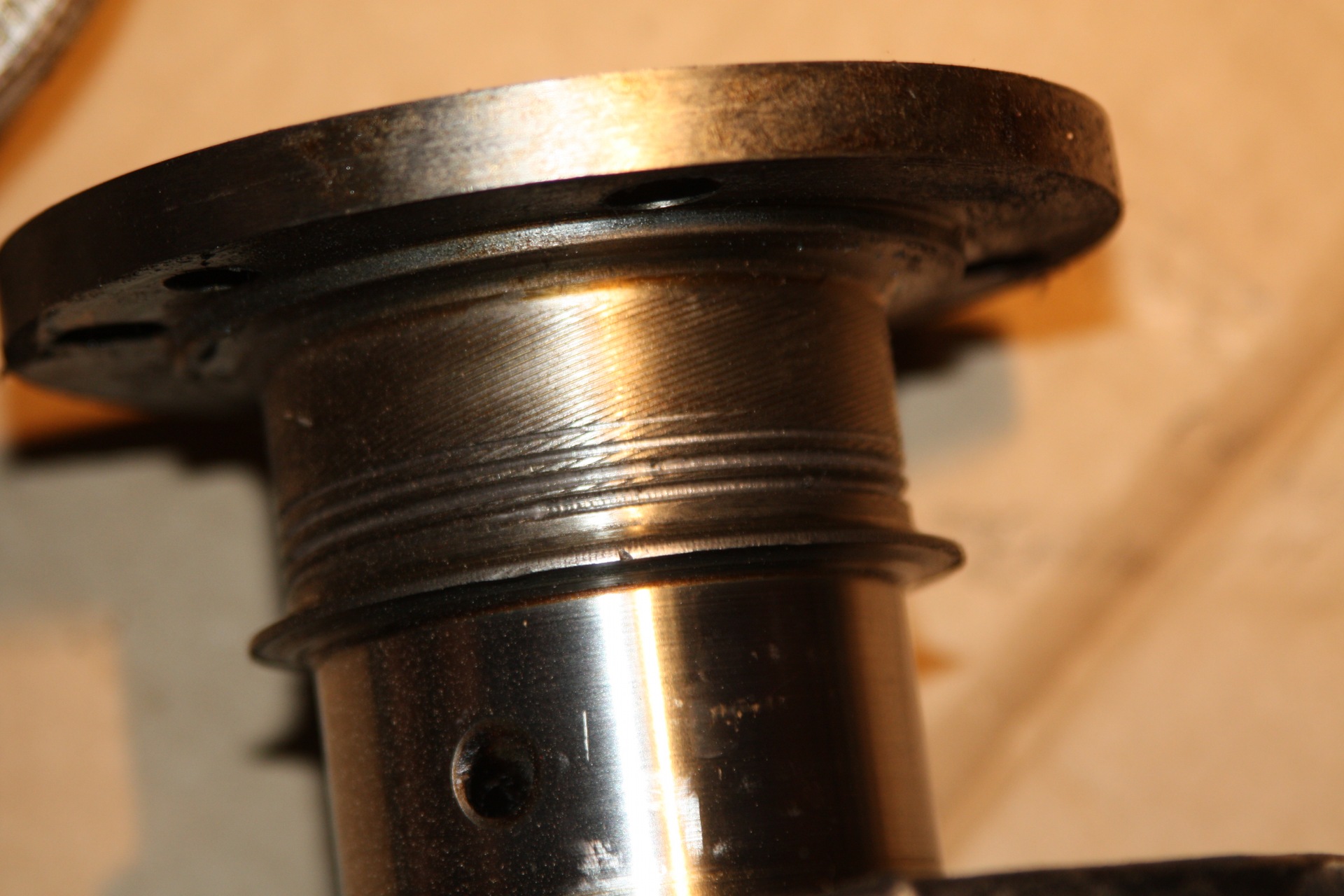

Известно, что эффективность маслосгонной
резьбы возрастает с увеличением частоты
вращения оси. В нашей практике было,
когда между сальником и полуосью уже
просматривался до­вольно большой
зазор; тем не менее за поездку в
6 тыс. км ни разу не пришлось
доливать масло. Стабильный уровень его
объяснял­ся высокой скоростью езды
по хорошим дорогам. На малой ско­рости
маслосгонная резьба практически не
работает, что подтверж­дается
отсутствием течи при езде задним ходом,
хотя направление осевого перемещения
масла, казалось бы, должно измениться.
С другой стороны, при том же сочетании
направления враще­ния полуоси и
нарезки втулки, но при большой скорости
вращения, например, когда перепутаны
местами левый и правый корпуса сальников,
масло буквально выдавливается наружу.

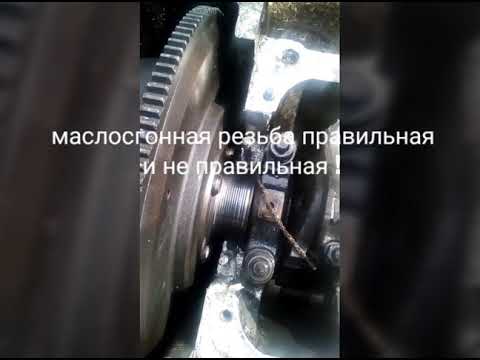

Маслосгонная резьба работает лучше,
если ее выход со сторо­ны картера
главной передачи находится снизу
полуоси. В этом слу­чае масло,
возвращенное резьбой, сливается в чехол,
а не на полуось.

Когда полуось новая, узел уплотнения
работает нормально, но по мере эксплуатации
грязь постепенно проникает через
саль­ник и изнашивает рабочую
поверхность полуоси. Этот процесс
усугубляется осевым перемещением
корпуса сальника под дей­ствием
качаний полуоси, амплитуда которых
больше при езде по ухабистой дороге.

Изношенная полуось имеет характерный
профиль рабочей поверхности: несколько
кольцевых углублений, расположенных с
шагом 4—5 мм. Диаметр
полуоси в углублениях может умень­шаться
на 1—1,5 мм. Вытекающее
масло, смешиваясь с грязью, создает
благоприятные условия для абразивного
изнашивания, и интенсивность этого
процесса возрастает.

Уровень масла в картере главной передачи
несколько выше нижней кромки отверстия
подшипника дифференциала. Это
об­стоятельство, а также масляный
туман, образующийся при работе главной
передачи, предъявляют повышенные
требования к плот­ности прилегания
чехла и к состоянию самого чехла. При
его повреждении коробка передач может
опорожниться буквально в считанные
минуты.

Надо сказать, что прочность и долговечность
чехла довольно высокие и повреждения
случаются редко; в основном это происхо­дит
при наезде на острые предметы, скрытые
в траве или глубокой грязи. Иногда в
чехле со временем появляются трещины
на сгибах, особенно если он уже потерял
свою первоначальную форму.

Бесконтактное уплотнение вала вертолетного редуктора

Изобретение относится к авиастроению, преимущественно к уплотнениям смазываемых опор высокооборотных валов редукторов вертолетов. Бесконтактное уплотнение вала вертолетного редуктора содержит корпус уплотнения, импеллер, маслосгонную резьбу и щелевое уплотнение на уплотняемом валу. Импеллер состоит из двух крыльчаток, одна из которых расположена под углом ˜70° к оси импеллера, а вторая имеет козырек по периферии крыльчатки и содержит два щелевых уплотнения. Одно из щелевых уплотнений образовано внутренней поверхностью импеллера, на которой выполнена канавка с разгрузочными отверстиями, и валом, а второе щелевое уплотнение образовано наружной поверхностью импеллера с корпусом уплотнения. Технический результат — улучшение свойств по герметичности без существенного усложнения конструкции и уменьшение габаритных размеров. 1 з.п. ф-лы, 3 ил.

Изобретение относится к авиастроению, преимущественно к уплотнениям смазываемых опор высокооборотных валов редукторов вертолетов.

Бесконтактное уплотнение применяется для валов редукторов, смазываемых жидкой смазкой, имеющих скорости на уплотняемом диаметре вала >15 м/с, в которых давление внутри редуктора посредством суфлирования выровнено с атмосферным и эксплуатирование выполняется на высотах до 6000 м над уровнем моря.

В редукторах вертолетов применяются комбинированные бесконтактные уплотнения, которые состоят из щелевого уплотнения, маслосгонной резьбы и маслоотражателя описанные в Л.Б.Бушмарин и др. Механические передачи вертолетов. М.: Машиностроение, 1983. 120 с. В таких уплотнениях маслоотражатель центробежными силами преграждает доступ масла в щелевое уплотнение. Маслосгонная резьба выполнена таким образом, что витки отгоняют масло в корпус, а щелевое уплотнение препятствует попаданию в редуктор (всасыванию) внешней воздушной среды, в которой может быть пыль.

Эти уплотнения имеют неограниченный ресурс и работают при высоких частотах вращения уплотняемых валов. Недостатком вышеуказанных уплотнений является низкий перепад давления, при котором обеспечивается герметичность уплотнения вала. Увеличение уплотняющей способности приводит к увеличению осевых габаритов деталей, а, следовательно, к увеличению массы, что для авиации не приемлемо.

Из известных устройств наиболее близким по технической сущности является уплотнение входного вала (от двигателя) редуктора ВР-2 вертолета Ми-2. В этом уплотнении применен импеллер, который объединяет маслоотражатель с центробежной крыльчаткой, представленный в Бюллетень Э-4212/82 «Главный редуктор ВР-2 IV серии» и принятый за прототип.

В этом уплотнении (см. Фиг.3) поясок фланца 1 образует сдвоенное щелевое уплотнение. Импеллер 2 создает противодействие масловоздушной смеси от давления возникающего внутри корпуса редуктора, на переменных режимах предотвращая выброс масла. Для улучшения слива масла между подшипником и крыльчаткой импеллера имеется полость 3 для успокоения масловоздушного потока.

Недостатком данного уплотнения является низкий перепад давления, при котором обеспечивается полная герметичность приводного вала редуктора, что существенно сужает область применения этого уплотнения и достаточно большие габаритные размеры. По результатам исследований подобного типа уплотнений выявлено, что капельная течь появляется при избыточном давлении в полости редуктора <100 мм водного столба при рабочей частоте вращения.

Техническим результатом настоящего изобретения является создание бесконтактного уплотнения с улучшенными свойствами по герметичности без существенного усложнения конструкции и с меньшими, чем у существующих устройств, габаритными размерами. По результатам испытаний представляемого уплотнения герметичность обеспечена до избыточного давления в полости редуктора до 500 мм водного столба при рабочей частоте вращения.

Указанный результат достигается тем, что в уплотнении вала применен принципиально новый импеллер.

На фигуре 1 изображен пример установки бесконтактного уплотнения вала. На фигуре 2 изображен импеллер, примененный в конструкции уплотнения вала. Последовательно слева на право вид на импеллер справа, продольный разрез и вид на импеллер слева. На фигуре 3 изображено бесконтактное уплотнение вала, принятое за прототип.

В состав конструкции бесконтактного уплотнения вала входит импеллер 1 с двумя крыльчатками 2 и 3 (фигура 1 и 2), которые представляют собой набор лопаток. Крыльчатка 2 изготовленная с внутренней стороны редуктора выполнена наклонной (˜70° к оси импеллера). Над крыльчаткой 3 имеется козырек 16, который выступает над лопатками крыльчатки. В собранном уплотнении козырек располагается в проточке выполненной в корпусе уплотнения 10 с зазорами ˜0,3…0,5 мм. Внутренняя 5 и наружная 4 поверхности импеллера с корпусом уплотнения 10 имеют малые радиальные зазоры (˜0,2 мм) и образуют щелевые уплотнения. На внутренней поверхности 5 импеллера выполнена канавка 13 с тремя равнорасположенными наклонными отверстиями 7 диаметром 1,5 мм (разгрузочными элементами).

На уплотняемом валу 15 выполнены маслосгонная резьба 9 и точная наружная поверхность, которые образуют с точным отверстием корпуса 10 щелевое уплотнение. Маслосгонная резьба представляет собой многозаходную резьбу с прямобочным профилем витка.

В корпусе уплотнения 10 выполнена кольцевая проточка 6, которая соединена с полостью 12, в которую сливается масло из подшипника, наклонными пазами, изготовленными во втулке 11. Втулка 11 запрессована в корпус уплотнения 10.

Уплотнение, как правило, служит для предотвращения выброса масла, которым смазывается вращающийся подшипник с установленным в него приводным валом.

При работе вспененная, закрученная лопатками импеллера, масловоздушная смесь отводится от подшипника через наклонные пазы во втулке 11 в кольцевую проточку 6 и не может вернуться обратно в полость 12 из-за наклонного расположения пазов. Наклон пазов во втулке 11 выбран по направлению вращения подшипника с установленным в него валом. При этом в кольцевой проточке 6 создается направленное движение масла со сливом его в корпус редуктора через канал 14.

Наклонное расположение крыльчатки 2 создает дополнительное сопротивление прохождению масловоздушной смеси к щелевому уплотнению 4.

Козырек на крыльчатке 3 обеспечивает улучшение запирания щелевого уплотнения 4.

Прошедшее через две крыльчатки и щелевые уплотнения 4 и 5 масло отбрасывается центробежными силами в канавку 13 и далее через отверстия 7 на крыльчатку 2. Кроме того, через эти же отверстия стравливается часть избыточного давления масловоздушной смеси, прошедшей через уплотнение в разряженную зону действия крыльчатки 2, повышая эффективность действия уплотнения.

В целях повышения герметичности уплотнения на выходе из уплотнения за маслосгонной резьбой 9 установлено щелевое уплотнение с гладкими стенками 8.

Таким образом, без усложнения конструкции, увеличения количества деталей, их точности и массы удалось значительно повысить герметичность бесконтактного уплотнения валов, по экспериментальным данным, при одной частоте вращения уплотняемого вала, более чем в пять раз.

Предлагаемое техническое решение может быть использовано в уплотнениях высокооборотных валов авиационной техники.

1. Бесконтактное уплотнение вала вертолетного редуктора, содержащее корпус уплотнения, импеллер, маслосгонную резьбу и щелевое уплотнение на уплотняемом валу, отличающееся тем, что импеллер состоит из двух крыльчаток, одна из которых расположена под углом ˜70° к оси импеллера, а вторая имеет козырек по периферии крыльчатки и содержит два щелевых уплотнения.

2. Бесконтактное уплотнение вала вертолетного редуктора по п.1, отличающееся тем, что одно из щелевых уплотнений образовано внутренней поверхностью импеллера, на которой выполнена канавка с разгрузочными отверстиями, и валом, а второе щелевое уплотнение образовано наружной поверхностью импеллера с корпусом уплотнения.
