   Общие сведения о грунтах

Машины для разработки грунтов

Земляные работы на строительстве должны выполняться в течение всего года, в то время как основные землеройные машины не приспособлены для разработки мерзлого грунта. Поэтому для разработки грунта в зимних условиях приходится принимать меры для предохранения грунта от промерзания или предварительного рыхления смерзшегося грунта.

В настоящее время применяются следующие способы подготовки грунтов к разработке землеройными машинами в зимних условиях:
а) предварительное укрытие грунта до наступления холода;
б) оттаивание мерзлого грунта;
в) рыхление мерзлого грунта взрывным способом;
г) разрушение мерзлого грунта механическими способами с последующей разработкой его землеройными машинами.

Кроме того, можно предварительно утеплять грунт соломой, шлаком, опилками или снегом в местах намечаемого рытья котлованов, предохранять грунт от промерзания при вспашке его с осени до наступления холодов на глубину 25—35 см с последующим боронованием на глубину 15—20 еж.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Отогрев мерзлого грунта с использованием электроэнергии, пара, горячей воды или тепла сжигаемого топлива экономически малоэффективен из-за большого количества потребляемой энергии. Расход энергии для отогрева 1 м3 грунта составляет в среднем 20—25 кет • ч при электропрогреве, при паропрогреве энергоемкость увеличивается на 30%, а при огневых способах достигает 60 квт-ч/м3. Процесс оттаивания мерзлого грунта протекает медленно и длится 20—30 ч.

Взрывной способ разрыхления мерзлых грунтов в строительстве имеет по ряду причин ограниченное распространение. В населенных пунктах, особенно в крупных городах, производство, взрывов затруднено по соображениям безопасности людей и возможности нарушения подземных коммуникаций. При выполнении работ на вновь осваиваемых территориях возможно более широкое применение этого способа, однако при буро-взрывных работах возникают простои в ожидании взрывов и из-за перемещения экскаваторов в безопасную зону и обратно.

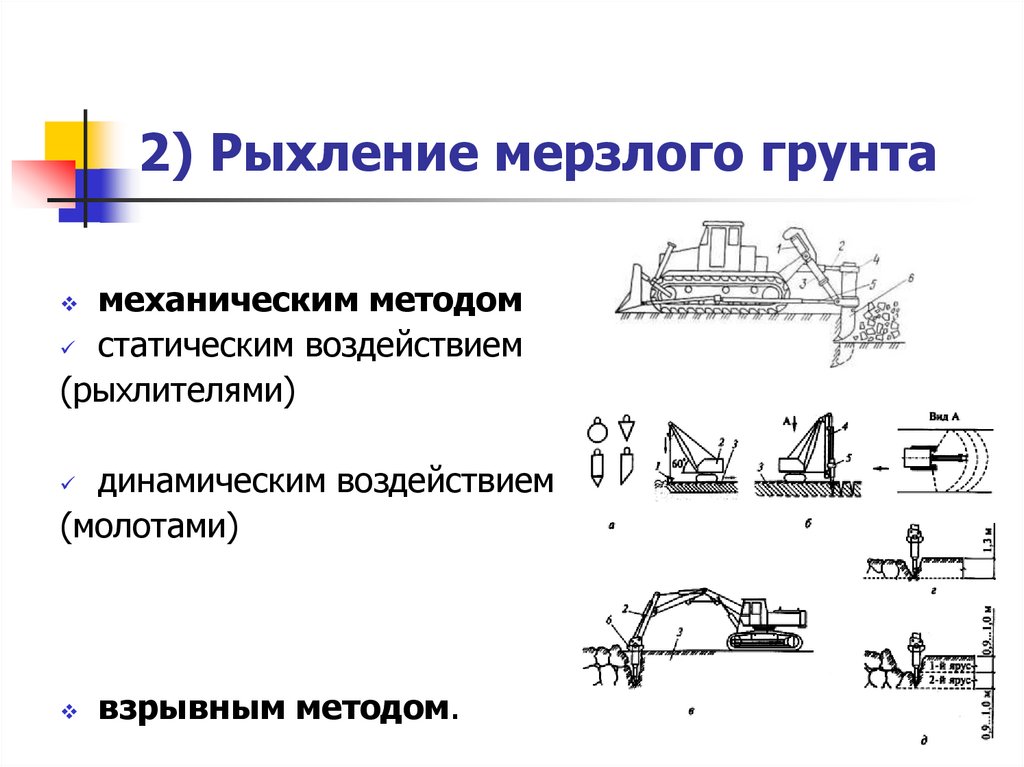

Из механических способов разрушения мерзлых грунтов применяются: ударный, резка грунта специальными машинами и разрушение рыхлителями.

Их расположение на ковшах в шахматном порядке позволяет производить крупный скол грунта. Режущая часть зубьев наплавляется износостойкими сплавами.
Скорости ковшовой цепи и рабочего хода при работе на мерзлом грунте должны быть уменьшены.

Траншейные многоковшовые роторные экскаваторы типа Р-7 и Р-10 также весьма эффективно могут применяться для рытья траншей в мерзлом грунте.

В качестве ее базы используется траншейный экскаватор или трактор. Рабочим режущим органом является цепной бар — бесконечная цепь с режущими зубками, армированными пластинками из твердого сплава.

Рис. 234. Навесной рабочий орган на тракторе для нарезания щелей в мерзлом грунте

Передача вращения верхнему поперечному валу от коробки скоростей траншейного экскаватора осуществляется с помощью цепи через фрикционный механизм, предохраняющий режущую цепь от обрыва при встрече с камнями или другими твердыми включениями.

На баровом траншейном универсальном экскаваторе (БЭТУ) смонтирован гидропривод, состоящий из масляного насоса с механизмом привода, масляного бака, гидрораспределителя, гидроцилиндра, трубопроводов и шлангов высокого давления.

Напор режущей цепи бара с зубками на поверхность мерзлого грунта и заглубление бара в грунт осуществляются гидроцилиндром, шарнирно прикрепляемым к балке, установленной между направляющими бункерной рамы. Хвостовик штока поршня гидроцилиндра также шарнирно закреплен на кронштейнах, приваренных к коробке, в которой смонтирован бар.

При баре длиной 1,9 м возможно нарезание щелей глубиной до 1,3 м, шириной 0,14 ж. При испытаниях экскаватора на суглинистом грунте глубиной промерзания 0,8—1,2 м была достигнута скорость нарезания щели 120—150 лг/ч.

Машины для разработки мерзлых и прочных грунтов, разрушения дорожных покрытий и строительных конструкций

Строительство в северных и северо-восточных районах нашей страны связано с существенным увеличением объемов разработки сезоннопромерзающих и вечномерзлых грунтов. Мерзлые грунты по сравнению с немерзлыми (талыми) характеризуются значительно большими сопротивляемостью разрушению (в 15…20 раз) и абразивностью (в 100…150 раз), трудоемкостью и стоимостью разработ­ки. Производительность землеройных и землеройно-транспортных машин при разработке мерзлых грунтов резко снижается.

В современном городском строительстве разработку мерзлых грунтов ведут в основном двумя способами — взрывным и механическим. Взрывной способ рыхления мерзлых грунтов применяется обычно при больших объемах работ на открытых, уда­ленных от сооружений площадках при глубине промерзания более 1 м. В последнее время взрывной способ находит применение в стес­ненных городских условиях с использованием локализаторов взры­ва, не допускающих разлета кусков грунта и повреждения соору­жений.

Преимущественное распространение (более 80 % общего объема работ) получил высокоэффективный и универсальный механиче­ский способ разработки мерзлых грунтов с использованием специ­альных машин, условно подразделяемых на две группы: машины для подготовки (предварительного рыхления, нарезания на блоки) мерзлых грунтов и последующей окончательной разработки взаи­модействующими с ними в комплексе землеройными машинами об­щего назначения; машины, самостоятельно выполняющие весь ком­плекс разработки до заданной отметки и эвакуации мерзлого грунта из забоя. К первой группе относятся навесные рыхлители  на тракторах класса 10…50, машины ударного действия для рыхления грунта ударными импульсами, машины безударного дей­ствия для отрыва грунта от массива, баровые и дискофрезерные ма­шины для нарезания щелей в мерзлых грунтах; ко второй — землеройно-фрезерные машины и траншейные цепные и роторные экскаваторы, рабочие органы и скоростные режимы которых при­способлены для разработки мерзлых грунтов с промерзанием на всю глубину траншеи.

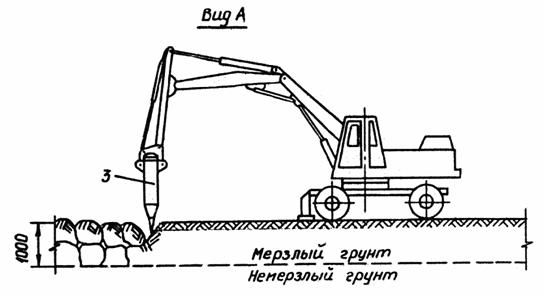

Машины ударного действия воздействуют на разрушаемую среду (мерзлый грунт, твердое дорожное покрытие, фундамент и т. п.) ударными импульсами свободно падающих или забиваемых рабо­чих органов. Самым распространенным видом свободно падающих рабочих органов являются клин-молоты конусообразной, пирами­дальной и клиновидной форм массой 0,5…4 т.

Клин-молот 3 (рис. 4.40, а) подвешивается к подъемному канату 2 грузовой фрикционной лебедки стрелового самоходного крана или одноковшового механического экскаватора с крановой стрелой J и при работе подтягивается лебедкой к оголовку стрелы и сбрасы­вается с высоты 6—8 м. Свободно падающий клин-молот наносит ненаправленные удары, что приводит к высоким затратам энергии на разрушение грунта, снижает качество работ и способствует опас­ному интенсивному разлету кусков грунта в стороны. Клин-молот может быть помещен в жесткие направляющие 5 (рис. 4.40, б) и при сбрасывании попадает в точно заданное место, что позволяет разру­шать грунт наименее энергоемким методом крупного скола и умень­шить опасность разлета осколков. Клин-молот с направляющим устройством обычно монтируется на гусеничном или пневмоколес­ном тракторе, который дооборудуется подъемной зубчато-фрикци­онной лебедкой с приводом от коробки отбора мощности трактора. Направляющее устройство соединяется с базовой машиной упруги­ми амортизирующими элементами 4, что снижает воздействие динамичеcких нагрузок на трактор при работе.

Оборудование с заби­ваемым рабочим органом разрабатывает мерзлые грунты большой прочно­сти с глубиной промерза­ния 1 …1,5 м наиболее эф­фективным методом круп­ного скола. Забивание ра­бочего органа в грунт мо­жет осуществляться: сво­бодно падающим грузом 6 (рис. 4.40, в), подвешенным на канате подъемной ле­бедки базовой машины и движущимся относительно направляющей 5; дизель­молотами, вибромолотами; гидравлическими, пневматическими и гидропневматическими молотами, используемыми в качестве смен­ного рабочего оборудования одноковшовых строительных экскава­торов. Гидро- и пневмомолоты в настоящее время являются самым распространенным и эффективным оборудованием для разрушения мерзлых грунтов ударной нагрузкой.

При работе машин ударного действия возникают динамические нагрузки, вредно воздействующие как на базовую машину, так и на расположенные поблизости сооружения и коммуникации.

В стесненных условиях сложившейся застройки при работе вбли­зи зданий и подземных коммуникаций широко применяют гидрав­лические экскаваторы с рыхлительным и захватноклещевым рабо­чим оборудованием, которое разрушает мерзлый грунт безударным методом отрыва его от массива.

Для разрушения больших объемов мерзлого грунта (например, при прокладке линейных коммуникаций открытым способом) ис­пользуют высокопроизводительные землерезные и землеройно-фрезерные машины.

Оборудование захватно-клещевого типа навешивается на гусе­ничные гидравлические экскаваторы 4-й и 5-й размерных групп и предназначено для рыхления мерзлых грунтов, взламывания ас­фальтобетонных дорожных покрытий, разборки старых зданий, снятия и укладки дорожных плит, труб, установки колодцев, по­грузки негабаритов и т. п. Это оборудование, выпускаемое в двух исполнениях (с одно- и трехзубым рыхлителем-захватом), устанав­ливают вместо ковша и рукояти обратной лопаты. В комплект одoнозубого рыхлителя (рис. 4.41, а) входят: двусторонний клык-рых­литель 6 со сменными передним 7 и задним 8 зубьями, шарнирно прикрепленный к двуплечему рычагу 5, ковш обратной лопаты 4 и пара гидроцилиндров 2 поворота рычага с рыхлителем относитель­но рукояти 1, взаимозаменяемых с гидроцилиндрами 3 ковша об­ратной, лопаты.

Разработка грунта осуществляется при перемещении рукояти с клыком-рыхлителем к экскаватору или поворотом клыка в обе сто­роны относительно рукояти гидроцилиндрами 2, работающими от гидросистемы машины. Шарнирное соединение клыка-рыхлителя с рычагом позволяет разрыхлять грунты с наиболее рациональными углами резания. При разрушении грунта передним зубом 7 клык-рыхлитель движется к опирающемуся на грунт зубьями ковшу 4, прорезая в грунте щель. Возникающие при этом усилия на зубьях рыхлителя и ковша направлены навстречу друг другу, чем значи­тельно снижается передача нагрузки на базовую машину. Задний зуб клыка-рыхлителя, движущийся снизу вверх к экскаватору, ис­пользуется как при рыхлении мерзлого грунта, так и при взламыва­нии дорожных покрытий и погрузочно-разгрузочных работах.

Рис. 4.41. Оборудование захватно-клещевого типа с однозубым (а) и трехзубым (б) рыхлителями

Трехзубый рыхлитель (рис. 4.41, б) состоит из сварной рамы 9 и трех сменных зубьев — центрального 11 и двух боковых 10. Боко­вые зубья можно устанавливать в трех положениях для получения различных по значению усилий рыхления в зависимости от прочно­сти разрушаемого грунта. Зубья одно- и трехзубых рыхлителей на­плавляют твердым сплавом.

Земляные работы: что это такое и какие машины мы используем для этого

Земляные работы определяются просто как процесс копания. В строительстве раскопки используются для нескольких работ, требующих копания, включая ландшафтный дизайн, строительство дорог и многое другое. Существует несколько различных типов методов раскопок, и каждый из них используется для определенных нужд проекта. Оборудование, которое используется во время раскопок, зависит от целей проекта.

Типы земляных работ

• Зачистка

Этот метод, также называемый выемкой и засыпкой, используется для расчистки больших площадей, когда слои верхнего слоя почвы и горных пород снимаются с земли и увозятся с участка. Вместо глубокой ямы расчистка включает в себя расчистку верхнего слоя почвы на большой площади с помощью неглубокого копания. Метод земляных работ чаще всего используется для строительства автомобильных и железных дорог.

• Выемка траншеи

Выемка траншей – это процесс выемки ям, длина участка которых превышает глубину. Этот процесс часто используется для установки трубопроводов, канализационных систем и инженерных коммуникаций.

Аренда следующего оборудования на ДОЗР

Аренда экскаваторов

13-80 тонн

Большой вылет, длинный вылет, колесный

Аренда самосвала с шарнирно-сочлененной рамой

25 тонн — 45 тонн

Аренда колесных погрузчиков

1 ярды — 7 лет

ПОСМОТРЕТЬ ВСЕ ОБОРУДОВАНИЕ НА DOZR

• Раскопки в подвале

Когда дом уже построен и люди хотят установить цокольный этаж или починить фундамент, используются земляные работы в цокольном этаже. Подвал и фундамент дома обычно находятся под землей, и именно тогда требуется эта форма раскопок.

• Дноуглубительные работы

Дноуглубительные работы — это процесс удаления отложений и других материалов из-под воды, чтобы расчистить путь для кораблей и других строительных целей. Реальный пример дноуглубительных работ имел место, чтобы разблокировать Суэцкий канал, когда на его пути застрял корабль Evergreen. Песок был засыпан ниже передней и задней части корабля, в то время как буксиры вытащили корабль на свободу, что положило конец международному кризису.

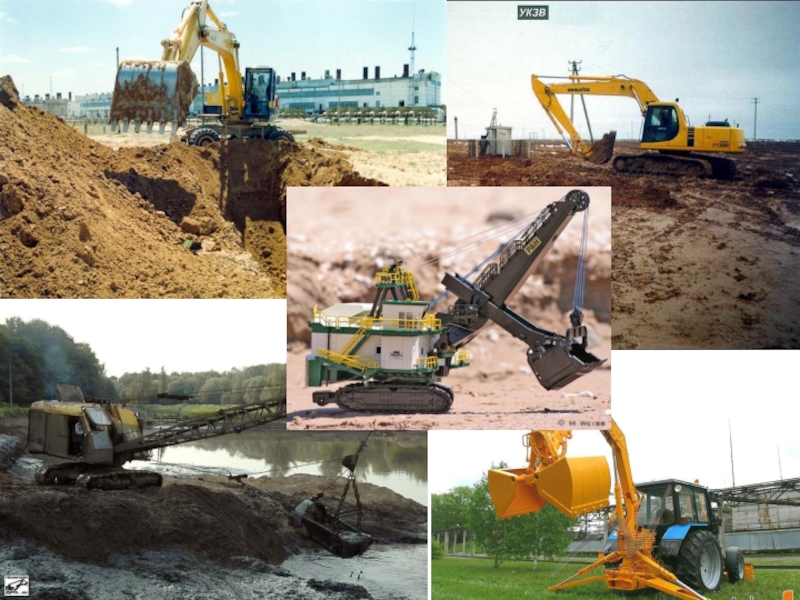

Землеройное оборудование

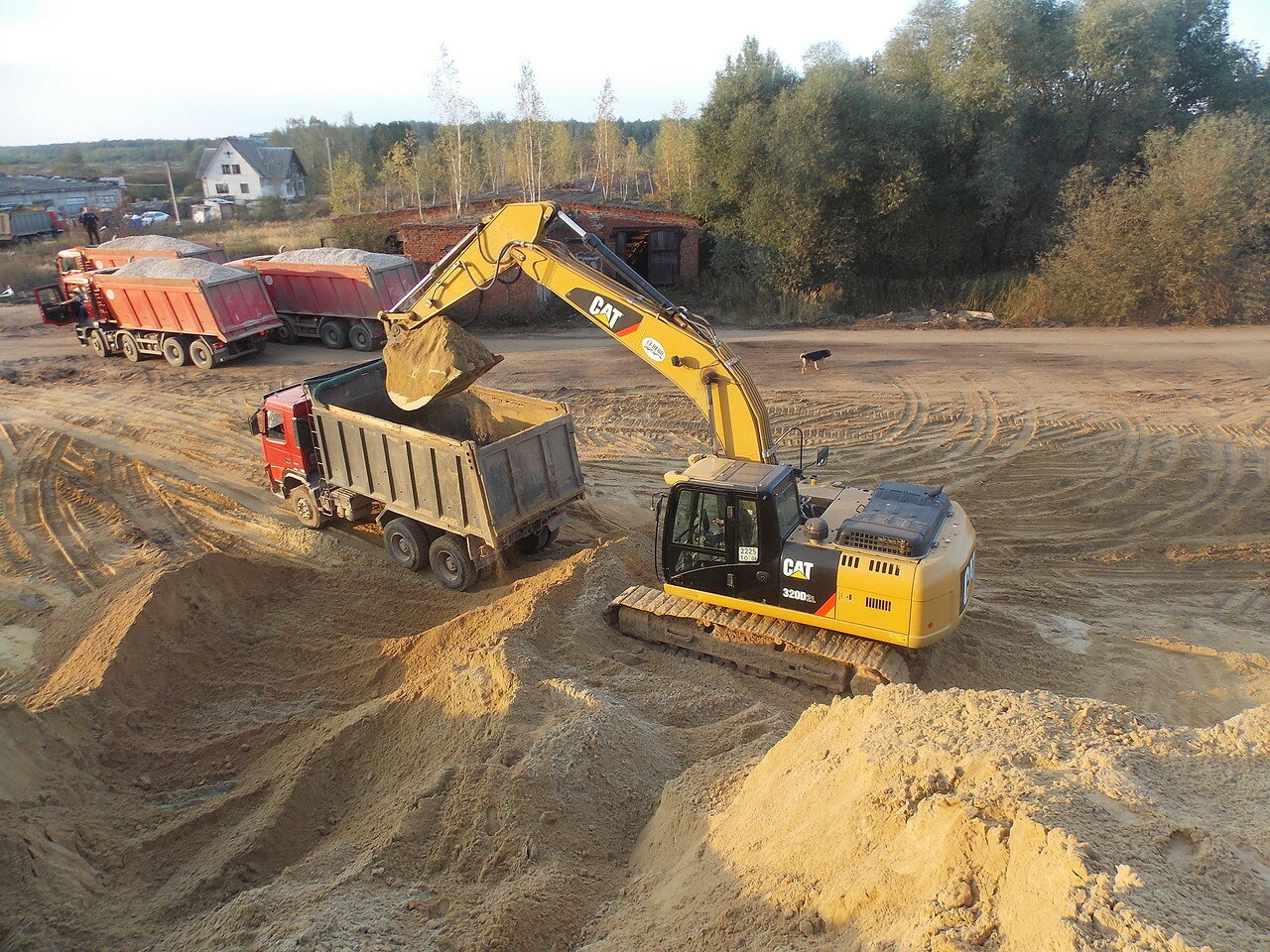

• Экскаватор

Как следует из названия, экскаваторы часто используются для нескольких типов земляных работ. Экскаваторы обычно используются для крупных проектов, которые включают рытье больших траншей, перемещение тяжелых предметов, а также уборку снега и лесных массивов. Поскольку они используются для очень многих проектов, существует несколько типов экскаваторов. Экскаватор-паук — это вариант, предназначенный для работы на любой местности. Вместо гусениц экскаватор-паук работает на ногах. Болотный экскаватор — это еще один вариант, который используется для работ вблизи воды, поскольку он имеет специальные гусеницы, разработанные для этих экосистем. Наконец, экскаватор с нулевым поворотом оснащен стрелой, которая поворачивается только на ширину машины, чтобы он мог эффективно работать в ограниченном пространстве.

• Бульдозер

Бульдозеры, которые обычно называют мощными машинами в строительстве, полезны при земляных работах, поскольку они используются для разрушения тяжелой породы и перемещения больших куч грязи и мусора.

• Экскаватор-погрузчик

Для небольших и средних работ оптимально подходят экскаваторы-погрузчики. Они передвигаются на колесах, что позволяет использовать их в городских условиях и работать в траншеях различных размеров. Обычно они выполняют такие обязанности, как удаление грязи и установка труб.

• Гусеничный погрузчик

Гусеничный погрузчик представляет собой комбинацию экскаватора и экскаватора-погрузчика и используется для перемещения материалов или вывоза грунта за пределы площадки.

• Траншеекопатель

Траншеекопатели чаще всего используются для дренажных целей, а также для прокладки труб и кабелей. Они бывают разных размеров и вариаций, что позволяет использовать их во многих строительных проектах.

Важность раскопок

Почти каждый проект в строительстве начинается с земляных работ. Земляные работы также имеют ключевое значение для соблюдения стандартов безопасности и строительных норм и правил, что означает, что подрядчики должны быть внимательны при планировании процесса. Существует различное оборудование, которое можно использовать для различных типов раскопок, поэтому лучше всего изучить, что потребуется для работы, и выбрать соответствующее. Скорость строительного проекта действительно может быть увеличена за счет эффективных земляных работ, поэтому важно выбрать правильное оборудование.

Аренда следующего оборудования на ДОЗР

Аренда экскаваторов

13-80 тонн

Большой вылет, длинный вылет, колесный

Аренда самосвала с шарнирно-сочлененной рамой

25 тонн — 45 тонн

Аренда колесных погрузчиков

1 ярды — 7 лет

ПОСМОТРЕТЬ ВСЕ ОБОРУДОВАНИЕ НА DOZR

Тим Форестелл

Тим Форестелл является одним из соучредителей DOZR и коммерческим директором. Тим начал свою карьеру в отрасли в качестве вице-президента по операциям в Forestell Landscaping, прежде чем вместе с Кевином и Эрин основал DOZR. Помимо замечательной команды в DOZR, его любимой вещью в DOZR являются клиенты. Ежедневная работа с арендаторами DOZR дает ему возможность взглянуть на эволюцию различных проектов и услышать истории о проектах, которые разрабатываются от начала до конца.

Получите DOZR Hub прямо в свой почтовый ящик.

Будьте в курсе отраслевых тенденций и переходите на цифровые технологии в мире строительства.

Найдите жилье рядом с вами.

DOZR получает лучшие цены от 1000 прокатных компаний рядом с вами.

Powered by

Типы инструментов и машин для земляных работ в строительстве

🕑 Время чтения: 1 минута

Существуют различные типы инструментов и машин для земляных работ, используемых в строительстве. Выемка грунта необходима с точки зрения строительства, и ее следует выполнять ручными инструментами или машинами в зависимости от площади земли или глубины выемки.
В процессе земляных работ земля очищается от корней деревьев, сорняков, органических примесей и т. д., которые могут нанести вред фундаменту.

Состав:

• Типы инструментов и машин для земляных работ:
• Ручные инструменты для земляных работ:
  • Лопата
  • Лопата
  • Мотыга
  • Мастерок
  • Грабли
  • Кирка
  • Мотыга
• Механизмы Инструменты для земляных работ:
  • Гусеничный экскаватор
  • Колесный экскаватор
  • Экскаватор с обратной лопатой
  • Бульдозер
  • Экскаваторы-драглайны
  • Траншеекопатели

Типы инструментов и машин для земляных работ:

В настоящее время для раскопок почвы существует так много оборудования, и они делятся на два типа.
1. Ручной инструмент
2. Машины

Ручной инструмент для земляных работ:

Обычно они используются для раскопок меньшей глубины на небольших площадях. Для работы с этими инструментами требуется мужская сила. Инструменты, подпадающие под эту категорию, объясняются ниже.

Лопата

Лопата представляет собой инструмент, состоящий из металлической пластины с острыми краями, прикрепленной к длинной ручке, обычно деревянной. Из-за его острых краев почву можно легко копать. Металлическая пластина имеет меньшую кривизну в лопате, поэтому мы не можем поднять грунт лопатой.

Лопата

Лопата — это инструмент, который используется для подъема выкопанного грунта. Он также похож на лопату, разница между лопатой и лопатой заключается в разнице в передней кромке. Кривизна металлической пластины лопаты, как правило, выше по сравнению с лопатой, поэтому мы можем легко удерживать почву и поднимать ее. Лопату также можно использовать для копания мягких почв, песка и т. д.

Мотыга

Мотыга представляет собой землеройный инструмент, состоящий из металлической пластины, прикрепленной к длинной рукоятке под острым углом. Пластина с острым краем используется для выкапывания грунта. Для небольших земляных работ это широко предпочтительный инструмент. Иногда металлическую пластину заменяют пластиной вилочного типа.

Мастерок

Совок — это ручной инструмент, который обычно используется для рытья небольших траншей в почве или для удаления неглубоких корней в почве.

Грабли

Грабли — это инструмент, который имеет горизонтальный стержень с металлическими зубьями и используется для удаления небольших слоев почвы.

Кирка

Кирка состоит из твердого шипа, закрепленного перпендикулярно рукояти. Они используются для рытья небольших траншей в почве. Кирка может разрезать почву, даже если почва твердого типа. Металлический шип с одной стороны заострен, а с другой стороны предусмотрено широкое лезвие.

Матток

Это похоже на кирку. Но серьезно копать мотыгой невозможно. Обычно он используется в качестве подъемного инструмента из-за его изогнутой формы из металла в нижней части.

Машины для земляных работ:

Это инструменты, которые приводятся в действие механическим усилием и используются для больших глубин раскопок. В современный период разработано так много типов станков с простотой в эксплуатации.

Гусеничный экскаватор

Это также называется гусеничной мотыгой. Он состоит из шкафа и длинной руки. Длинная рука снова состоит из 2-х частей. Первая часть, закрывающая шкаф, называется стрелой, а другая часть называется ковшом. На конце ковша крепится копающий ковш. Вся эта система может вращаться на 360 градусов. В этом случае транспортное средство движется за счет тяги, поэтому мы можем использовать это оборудование в шахтах, лесном хозяйстве, трубопроводной промышленности и т. Д. Функцию экскаватора выполняет гидравлическая жидкость, поэтому его также называют гидравлическим экскаватором.

Колесный экскаватор

Все это устройство похоже на гусеничный экскаватор, за исключением того, что движение транспортного средства осуществляется колесами. Он может двигаться быстрее по сравнению с гусеничным экскаватором, но не подходит для неровных или холмистых участков из-за скользкой природы. Таким образом, они обычно используются для дорожного строительства и т. Д.

Экскаватор с обратной лопатой

В случае экскаватора с обратной лопатой расположение лапы находится на задней стороне, а ковш погрузчика расположен в передней части транспортного средства. Таким образом, две операции копания и погрузки или подъема выполняются мотыгой и погрузчиком. Это оборудование широко используется в настоящее время из-за его небольшого размера и универсальности. Это перемещается с помощью колес. поэтому переход с одной рабочей станции на другую выполняется быстро.

Бульдозер

Бульдозер состоит из твердой стальной пластины с острым краем спереди. Эта острая кромка помогает пластине резать почву и проводить земляные работы. Металлическую пластину можно поднимать и опускать с помощью гидравлических рычагов. Бульдозеры доступны как в гусеничном, так и в колесном исполнении. Они широко используются для работ по земляным работам, удалению слабых слоев горных пород, подъему грунта и т. д.

Экскаваторы-драглайны

Экскаваторы-драглайны состоят из стрелы большой длины. Трос подвешен к верхней части стрелы, а ковш для копания подвешен к тросу. Обычно экскаваторы-драглайны используются для земляных работ большей глубины, таких как строительство портов, удаление подводных отложений и т. Д. Это тяжелое оборудование с большей экономичностью.

Траншеекопатели

Траншеекопатели — это оборудование, используемое для рытья траншей в земле. Они также доступны во многих размерах, основанных на нашем требовании. Вырытые траншеи обычно используются для дренажа, прокладки трубопроводов, прокладки кабеля. Обычно траншеекопатели бывают двух типов.

• Цепные траншеекопатели
• Колесные траншеекопатели

Цепные траншеекопатели
Цепной траншеекопатель состоит из неподвижной стрелы, называемой стрелой, вокруг которой расположена копающая цепь.
