Траншеекопатель Digga Hydrive XD в Казани

Характеристики

Hydrive тренчеры (технология тренчеров) предназначены для трудных и серьезных работ.. Эта технология идеально подходит для машин более 4,5 т, и в первую очередь подходит для опытных операторов. Уникальная система  позиционирования привода дает более эффективное распределение нагрузки, что позволяет более эффективно использовать траншеекопатель Hydrive в работе. Рамка может быть смещена в сторону для близкого рытья около  зданий, деревьев.

Hydrive XD для копания в тяжелом режиме на глубине до 1,2 метра и шириной до 0,35 метра, для разнообразных видов работ

Пружинные CRUMBER — это устройство с подвижными пластинами, чтоб подстраиваться под определенную ширину траншеи, доступны для всех тренчеров (машина для рытья траншей)

CRUMBER оснащены пружинами, чтоб создавать постоянное давление на дно траншеи и вычерпывать весь грунт, пропущенный цепью. Этот грунт отбрасывается на цепь и выносится на поверхность.

Перед началом работы крамбер должен быть установлен в позиции fold-back (я так понял, он должен быть отведен назад). Если перед началом работы он находится над поверхностью земли, то при старте может повредить тренчер или нанести травму

1) Сup-зубчик на каждом втором звене цепи. Только для мягкой чистой земли без корней деревьев.

FROST

Сup-зубчик на каждом звене цепи. Лучше для чистой земли где встречается немного корней деревьев, т.к из-за них цепь может распиливаь небольшие корни. Подходит и для почвы с глиной или где есть немного камней

COMBO

70% Diggatac-зубчиков, 30% Сup-зубчиков. Эта комбинация позволяет проникать сквозь грунт, корни деревьев, сланцевую и каменистую почву. Также она позволяет вскапывать более ровно благодаря cup-зубчикам, которые переносят почву к поверхности.

DIGGATAC

Самая продвинутая система для рыться траншей из перечисленных. Она проникает сквозь любой тип почвы, пробивает даже очень твердую сланцевую почву. Diggatac обеспечивает сохранность зубцам и уменьшает вибрацию, которая бывает при начале работ в трудных условиях

Назначение и классификация машин и механизмов для рытья глубоких траншей

Категория:

   Машины и механизмы для рытья глубоких траншей

Публикация:

   Назначение и классификация машин и механизмов для рытья глубоких траншей

Читать далее:

   Схемы водопонижения

Назначение и классификация машин и механизмов для рытья глубоких траншей

Глубокие траншеи (щели) необходимы при устройстве противофиль, трационных завес в ирригационном и мелиоративном строительстве-укладке ленточных фундаментов высотных зданий, монтаже сборных кольцевых сооружений типа насосных станций и т. д. Способ устройства таких траншей получил название «стена в грунте».

Вырыть узкую траншею большой глубины (до 40 м), особенно в слабых грунтах, без крепления боковых стенок невозможно. Поэтому еще в 1948 г. Н. М. Герсевановым и Д. Е. Польшиным/было предложено использовать для крепления стенок узкой траншеи глинистые суспензии.

Первыми машинами, работающими по способу «стена в грунте» были буровые станки ударного действия УКС-22М, БС-1М, УКС-30 и станки вращательного дей ствия УРБ-ЗАМ, оборудованные эрлифтом. В дальнёйше стали применяться специали зированные машины: бурофре зерные агрегаты, ковшовы машины, штанговые экскава торы, струговые установки.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Наибольшее распространение для отрывки узких тран шей получили машины, со-, зданные во ВНИИГС, Гидропроекте им. С. Я. Жука, НИИСП Госстроя УССР и Киевском инженерно-строительном институте.

Гидромеханизированный траншеекопатель позволяет отрывать траншеи в грунтах III—IV групп глубиной до 20 м и шириной 0,6—0,8 м произвольной конфигурации в плане. Рабочий орган (рис. 114) трубчатой конструкции состоит из шести режущих муфт с резцами 5. Вращательное и вертикальное возвратно-поступательное движение рабочего органа обеспечивает срезание грунта по всей глубине траншеи, подача — горизонтальное поступательное движение обеспечивает продвижение рабочего органа в направлении копания траншеи.

Рис. 114. Схема гидромеханизированного траншеекопателя конструкции ВНИИГС:
1 — рабочий орган; 2 — ходовое оборудование; 3 — несущая рама; 4 — мачта; 5 — резцы.

Ходовое оборудование — шагающее.

На несущей раме установлена мачта, на которой размещены ротор и полиспаст. Ротор передает вращение на верхнюю часть рабочего органа, выполненную в виде восьмигранной штанги. Грунт, срезанный рабочим органом, транспортируется со дна траншеи с помощью эрлифта или гидроэлеватора. Рабочая жидкость подается через одну из камер вертлюга в межтрубное пространство. Пульпа через центральную трубу и вторую камеру вертлюга поступает к очистительным
устройствам.

В качестве режущих органов машины используются торцовые фрезы плоского типа и съемные резцовые хомуты, расположенные по длине рабочей трубы с шагом 3400 мм.

Производительность машины на рытье траншеи глубиной 20 м и шириной 0,5—0,6 м составляет около 0,6 м/ч (или 7—8 м3/ч), Мощность установленного двигателя — 31 кВт, частота вращения ротора — 3,1т— 20,8 мин-1, общая масса машины — 20 т.

Рис. 115. Схема агрегата СВД-500:
1 — экскаватор; 2 — направляющие; 3 снаряд; 4 — рабочий орган; 5 — эрлифт.
буровой

Фрезерно-буровой агрегат СВД-500 (рис. 115) состоит из базовой машины, направляющего шаблона, бурового снаряда с электроприводом и системы полиспастов. Выпускаются две модификации машины: на базе экскаватора Э-505 или на специальной рельсовой тележке. Рабочий процесс заключается в последовательном фрезеровании вертикальных полос и штанговых передвижек агрегата на треть диаметра бура. Буровой снаряд опускается по направляющему шаблону при вращающемся долоте, срезая при этом грунт. Последний, через заборные окна эрлифта в нижней части направляющего шаблона, поднимается на поверхность лонную установку

Рис. 116. Схема широкозахватного агрегата:
1 — рама; 2 — колпак; 3 — ковш; 4 — сегменты; 5 — рукоять; 6 — режущая кромка; 7 — тяговой тров; 8 — трос сегментов.

Рис. 117. Схема штангового экскаватора.

Опускные колодцы образуют защитную оболочку различных подземных предприятий и оборудования корпуеов крупного дробления руды горнообогатительных комбинатов, насосных станций, установок непрерывной разливки стали, подземных гаражей и т. д. Глубина опускных колодцев достигает 50 м. Они сооружаются из монолитного и сборного железобетона.

Ножи колодцев, которые разрушают грунт, изготовляются как одно целое со стенами. Рабочая часть ножа делится на две основные плоскости: режущих и удерживающую. Площадь режущей плоскости выбирается из условий внедрения колодца в грунт, удерживающая плоскость — из условия обеспечения напряжений меньше разрушающих в грунтовом массиве под этой плоскостью.

Опускные колодцы погружаются в большинстве случаев в тиксотропных рубашках, которые позволяют снизить трение о боковую поверхность колодца.

Тиксотропия представляет собой процесс обратимого восстановления структуры коллоидных растворов, разрушенной механическим воздействием (при вибрации и т. д.). Для приготовления тиксотропных растворов применяются бентонитовые глины, основными свойствами которых являются способность к значительному разбуханию, водопоглощению, пластическим деформациям. Они легко перекачиваются насосами, застывают в неподвижном состоянии, не
размываются грунтовыми водами. Приоритет в разработке способа уменьшения сил трения с помощью коллоидных растворов принадлежит Н. В. Озерову.

Кроме описанного, используются также другие способы и конструктивные решения уменьшения сил трения: вибрирование стенок колодца, покрытие шероховатостей стен колодца специальными мастиками, подача воды в рабочую зону ножа под давлением, уменьшение уступами внешнего диаметра стенок колодца, создание дополнительного при-груза колодца и ряд других.

Грунт внутри колодца разрабатывается экскаваторами с погрузкой в бадьи и дальнейшим транспортированием башенным краном. Точность и скорость погружения зависят от выбранного комплекса механизмов. Для устранения кренов колодцев используются вибропогружатели типа ВП-ЗМ (рис. 119).

Комплект машин для производства работ может быть выбран, согласно исследованиям канд. техн. наук Л. С. Милославского, исходя из критериев оптимизации — минимума стоимости производства земляных работ при погружении колодцев и минимума продолжительности погружения.

Порядок расчета следующий. Число смен работы на один шаг погружения колодца (высота горизонта разрабатываемого грунта в среднем 0,5 м).

Рис. 121. Ножи опускных колодцев.

Опускные колодцы применяются для устройства фундаментов, сооружений и подземных ограждающих конструкций. Колодцы погружают с искусственных островков на поверхности грунта и плову-чих подмостей. Для улучшения условий погружения режущая часть ножей имеет стальную окантовку. Форма ножей (рис. 121) клинообразная. Угол наклона поверхности ножа к горизонтали otj =70° для плотных грунтов, 45° — для грунтов средней плотности, 30° — для слабых грунтов. Ножи сварной конструкции изготовляются из обычных сталей.

Копание тяжелых траншей с помощью оборудования John Deere

Зима 2022 г.

Траншеи необходимы для различных строительных и инженерных работ. Ознакомьтесь с оборудованием John Deere для рытья траншей в различных областях применения.

Чем отличается траншея от котлована?

Проще говоря, строительная траншея представляет собой узкий подземный канал, глубина которого превышает ширину. Это отличает траншеи от раскопок, которые могут быть любой формы и размера. Это может показаться основным или даже очевидным различием. Но это чрезвычайно важно для вашего выбора оборудования.

Общие области применения траншей включают:

• • укладка труб
  • электрические и телекоммуникационные провода
  • канализационные линии

Для жилых проектов часто необходимы траншеи для:

• • электрические кабели
  • ирригация и водопровод
  • Трубы ОВКВ

Земляные работы, с другой стороны, используются для различных целей, таких как:

• • фундаменты зданий
  • дренажные канавы
  • дорог
  • резервуары

326D Мини-погрузчик и навесное оборудование для копания на рабочей площадке.

Выбор траншейного оборудования.

Необходимый размер и форма траншеи

Вам необходимо знать характеристики вашей траншеи (линейные футы плюс ширина/глубина), а также требуемую форму. Форма обычно определяется такими факторами, как размер устанавливаемой трубы и тип почвы. Обычные формы — прямые, наклонные, уступчатые и расклешенные.

Глубина вашей траншеи и задача также важны, если учесть время года. Зимой или в холодную погоду вам нужно знать линию промерзания вашего участка раскопок и то, что вы устанавливаете. Например, водопроводные и канализационные линии чувствительны к сильному холоду.

Состояние грунта/тип почвы

Тип почвы влияет на требования к мощности, типу цепи и системе привода вашей техники. Вам нужно знать, является ли почва сухой и рыхлой или твердой и каменистой. Вы также должны учитывать, обычно ли это влажно и грязно, или временно пострадало от недавнего дождя.

Место проведения работ / свободное пространство

Вам необходимо получить подробную оценку места проведения работ, включая любые естественные или искусственные препятствия, такие как деревья, водоемы, здания и, конечно же, инженерные коммуникации (как наземные, так и подземные).

Необходимое оборудование

Как и в любом другом проекте, рытье траншеи — это нечто большее, чем рытье самой траншеи. Если вам нужно переместить выкопанную землю, поднять трубы на место, разбить валуны или засыпать грунт, John Deere поможет вам. У нас есть землеройная техника и навесное оборудование для любой задачи. Давайте рассмотрим все варианты.

Экскаваторы

• • Прочные и надежные, они станут вашими рабочими лошадками.
  • Отлично подходит для рытья траншей, подготовки площадки, погрузки или укладки труб.
  • Доступен в компактном, среднем и большом исполнении (3 800–188 750 фунтов)

Экскаваторы-погрузчики

• • Наши экскаваторы-погрузчики серии L обладают превосходными многофункциональными характеристиками.
  • Отлично подходит для рытья траншей, загрузки грузовиков, разрушения асфальтобетонного покрытия, укладки труб или перемещения материалов.
  • 7 доступных размеров (от 13 822 до 25 588 фунтов).

Компактные гусеничные погрузчики

• • Конструкция с вертикальным подъемом поднимается высоко и далеко для быстрой и легкой загрузки.

  Навесное оборудование

  • добавляет универсальности при подготовке площадки и перемещении камней и грязи.
  • 4 доступных размера (8 423–12 100 фунтов).

Гусеничные погрузчики

• • Мощность и универсальность для выполнения самых сложных работ.
  • Отлично подходит для земляных работ, загрузки грузовиков, обратной засыпки или планировки.
  • 2 доступных размера (40 614 и 45 178 фунтов).

Бульдозеры

• • Широкий спектр применения, включая застройку, расчистку, строительство дорог и многое другое.
  • Расширенные гидравлические функции, технология экономии топлива, простота в эксплуатации.
  • 8 доступных моделей (17 510–96 100 фунтов).

Мини-погрузчики

• • Мощность, производительность и маневренность при копании траншей, подготовке площадки и перемещении горных пород.
  • Более 100 вариантов навесного оборудования, включая ковши, шнеки и гидравлические молоты.
  • 6 различных моделей (6 140–10 000 фунтов).

Колесные погрузчики

• • Больше радиуса действия, комфорта и контроля.

  Насадки

  • обеспечивают непревзойденную универсальность.
  • 18 различных моделей (компактные, средние, большие).

Навесное оборудование

Линейка оборудования John Deere разработана для обеспечения максимальной универсальности, поэтому вы получаете больше производительности от каждой машины. Имея более 100 различных навесных приспособлений, вы можете попросить свой John Deere сделать больше, и он сделает все возможное, как ничто другое. Вот некоторые из самых популярных приспособлений для рытья траншей и других подобных задач.

• • Траншеекопатели — обеспечивают больший контроль при рытье траншей рядом со строениями; оптимизирован для погрузчиков с бортовым поворотом и компактных гусеничных погрузчиков
  • Виброплиты — для уплотнения траншей, откосов и земляных работ
  • Гидромолоты — для разрушения бетона или камня; бетонные плиты; подготовка грунта для бетонных подушек и ограждений
  • Шнеки с планетарным приводом — для уплотненного грунта, тяжелой глины, асфальта, мерзлого грунта и фрактальной породы
  • Ковши — для перемещения грязи, гравия, мульчи, навоза, щетки; рыхление почвы; выравнивание грязи
  • Скальные ковши — идеально подходят для просеивания/сортировки материала и удаления мусора с рабочих площадок
  • Ковши выкатные — для повышенной высоты разгрузки; работа с мини-погрузчиками, компактными гусеничными погрузчиками и компактными колесными погрузчиками
  • Бульдозерные отвалы — обеспечивают максимальное время безотказной работы для таких задач, как снятие глины для окончательной планировки
  • Тилтротаторы engcon™ — ускоряют работу экскаватора, позволяя ковшу вращаться на 360 градусов и наклоняться до 45 градусов из стороны в сторону

Изучить навесное оборудование для совместимости с машинами

Интеллектуальные машины, которые позволяют жизни двигаться вперед.

Deere & Company (www.JohnDeere.com) — мировой лидер в поставках сельскохозяйственного, строительного и лесохозяйственного оборудования. Мы помогаем нашим клиентам расширять границы возможного более продуктивными и устойчивыми способами, чтобы жизнь шла вперед. Наши технологические продукты, в том числе автономный трактор John Deere 8R, See & Spray™ и экскаватор E-Power, — это лишь некоторые из способов, с помощью которых мы помогаем удовлетворить растущие потребности мира в продуктах питания, жилье и инфраструктуре. Deere & Company также предоставляет финансовые услуги через John Deere Financial.

Строительство Копание траншейЭкскаваторыКолесные погрузчики

Связанные статьи

Измельчение и измельчение

В горнодобывающей промышленности нет ничего легкого. Но с помощью оборудования John Deere бригада на руднике Лаго-Верде справляется с поставленной задачей.

Ознакомьтесь с историей шахты Лаго-Верде

Победа в победе

Для небольшого бизнеса по раскопкам внимание к мелочам приносит большие результаты.

Ознакомьтесь с историей экскаваторов Correia

Рецепт успеха

Семейные узы и женское лидерство способствовали успеху дилерского центра John Deere на Среднем Западе.

Ознакомьтесь с историей тракторов West Side

Характеристики и технические характеристики основаны на информации, опубликованной на момент публикации. Особенности и технические характеристики могут быть изменены без предварительного уведомления.

Обратная связь

США

Авторское право ©

2023
Дир и компания. Все права защищены.

Оборудование для газонов и сада: ТРЕНЧЕР

Категория аренды / Оборудование для газонов и сада / ТРЕНЧЕР

Арендные ставки

170 долларов

255 долларов

965 долларов

2170 долларов

Описание

Аренда ручного траншеекопателя

• Двухцилиндровый двигатель Kawasaki® мощностью 14,5 л. с. (10,8 кВт)
• Эксклюзивная система контроля тяги Toro
• Гусеницы вместо колес
• Легко маневрировать

Если вам нужно вырыть траншею на небольшом пространстве, аренда мотоблока – идеальный выбор. Компания Diamond Rental предлагает прочные траншеекопатели с ручным управлением от ведущих производителей, способные выдерживать даже самые суровые условия.

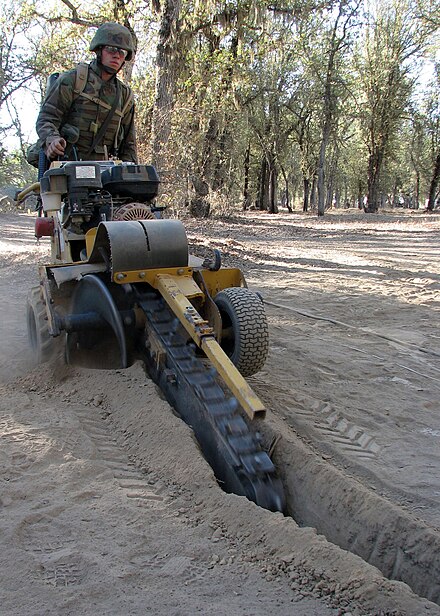

Что такое ручной траншеекопатель?

Траншеекопатели – это компактные машины, используемые для рытья траншей. Из-за своего размера они хорошо подходят для небольших работ, требующих маневрирования в труднодоступных местах. Траншеекопатели с ручным управлением могут копать на глубину от 12 до 26 дюймов, а мощность большинства моделей составляет от 12 до 31 лошадиных сил.

Есть два типа мотоблоков:

• Колесные траншеекопатели: Эти траншеекопатели оснащены зубчатым колесом, которое лучше всего подходит для работы в каменистых местах.
• Цепные траншеекопатели: Эти траншеекопатели имеют конструкцию, похожую на бензопилу, с цепью или копательным ремнем, который врезается в землю.

Независимо от того, устанавливаете ли вы ирригационную систему или невидимый забор для собак, траншеекопатель с ручным управлением упрощает процесс рытья траншей, экономя часы работы и изнурительные усилия, необходимые при копании одной лопатой.

Советы по использованию ручного траншеекопателя

Чтобы использовать траншеекопатель с ручным управлением, оператор стоит позади траншеекопателя и тянет его назад, пока машина копает траншею. Прежде чем использовать траншеекопатель, убедитесь, что земля подготовлена. В предполагаемой рабочей зоне также не должно быть материалов, о которые вы можете споткнуться или застрять в машине.

После запуска траншеекопателя опустите стрелу. Как только рука достигнет желаемой глубины, отпустите предохранительный рычаг и начните движение назад.
