Манифольд скважины: назначение и эксплуатация
Манифольд представляет собой элемент буровой установки, входящий в конструкцию нефтегазовой арматуры и представленный целым блоком трубопроводов и вентилей.
Он применяется для смешивания или перераспределения потока рабочей среды между различными входами и выходами.
Манифольд изготавливается из износостойкого материала по определенной схеме и требованиям с расчетом на высокое давление. Он снабжен необходимой запорной и иной арматурой. Также в состав конструкции входят линии дросселирования и глушения в виде отдельных блоков, соединенных с противовыбросовым оборудованием магистральными линиями.
Манифольд обеспечивает:
-
Безопасность при проведении ремонтных и строительных работ -
Поддержание необходимого давления -
Предотвращение опасных выбросов -
Подключение специализированных манометров и других контрольно-измерительных приборов к трубопроводам на магистралях и технологическому оборудованию -
Надлежащее функционирование всей цепи бурового оборудования
Эксплуатация манифольда

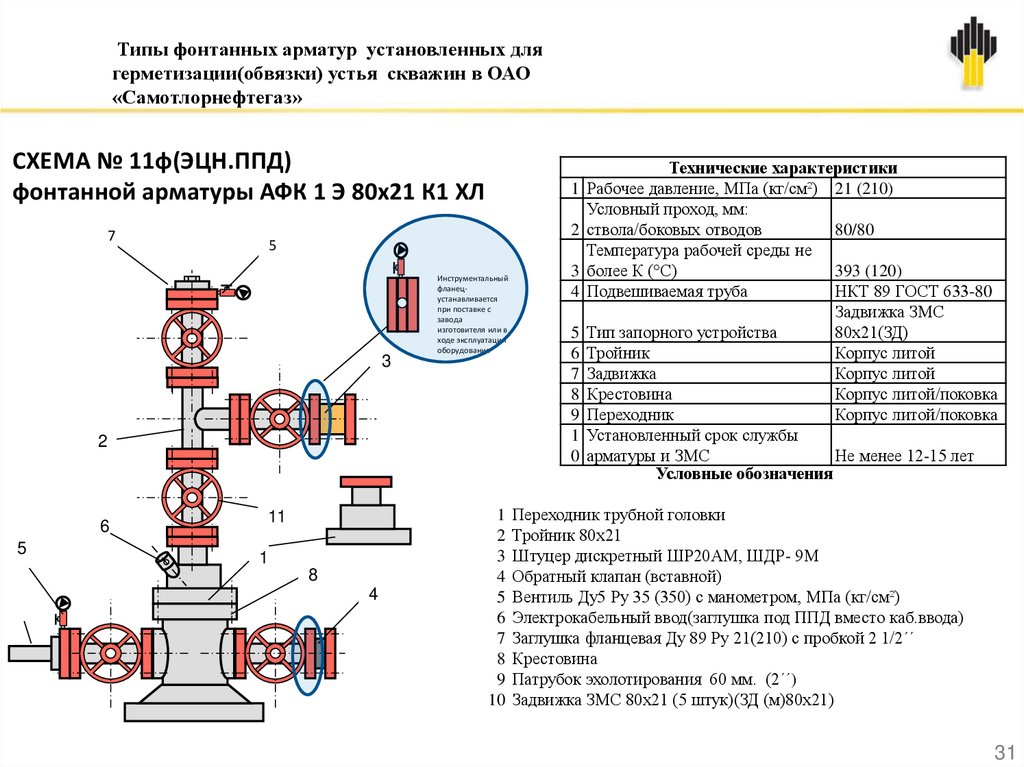

После того, как фонтанная арматура с крановыми запорными устройствами будет установлена, во все краны требуется набить уплотнительную смазку, которая подается при помощи нажимного болта или (вместо него) масленкой, ввинчиной в резьбовое отверстие шпинделя.
Первый вариант отнимает больше времени и менее удобен.
Набивка осуществляется при полностью открытом или закрытом кране. По окончании процедуры проверяется плавность работы затвора, нажимной болт возвращается в исходное положение. Его ввинчивание лучше произвести на половину длины. Это необходимо для легкого вращения нажимного болта (на пять-шесть оборотов) при продавливании смазки на уплотнительные поверхности.
Регулярное смазывание уплотнительных поверхностей крана позволяет обеспечить полную герметичность затвора.

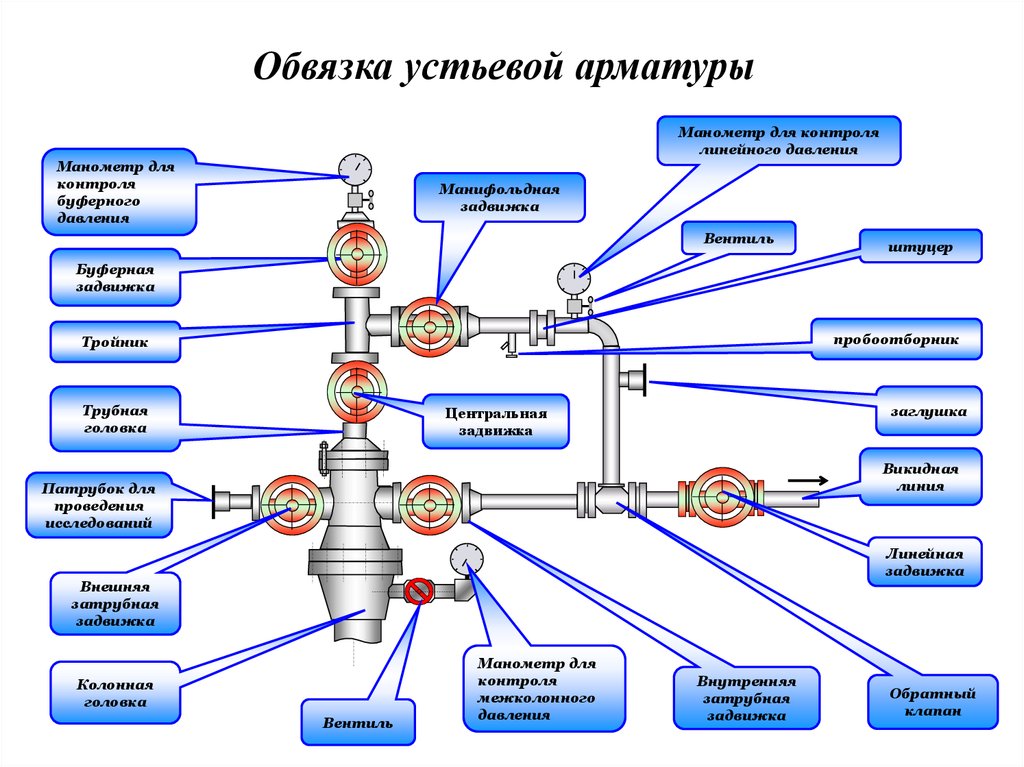

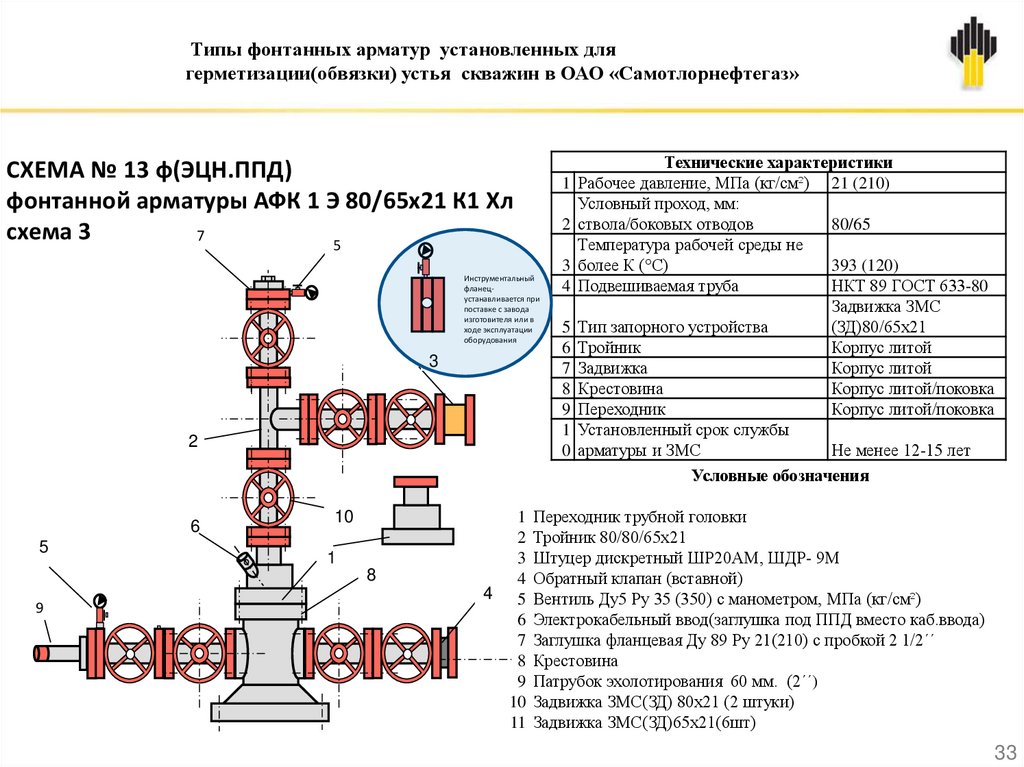

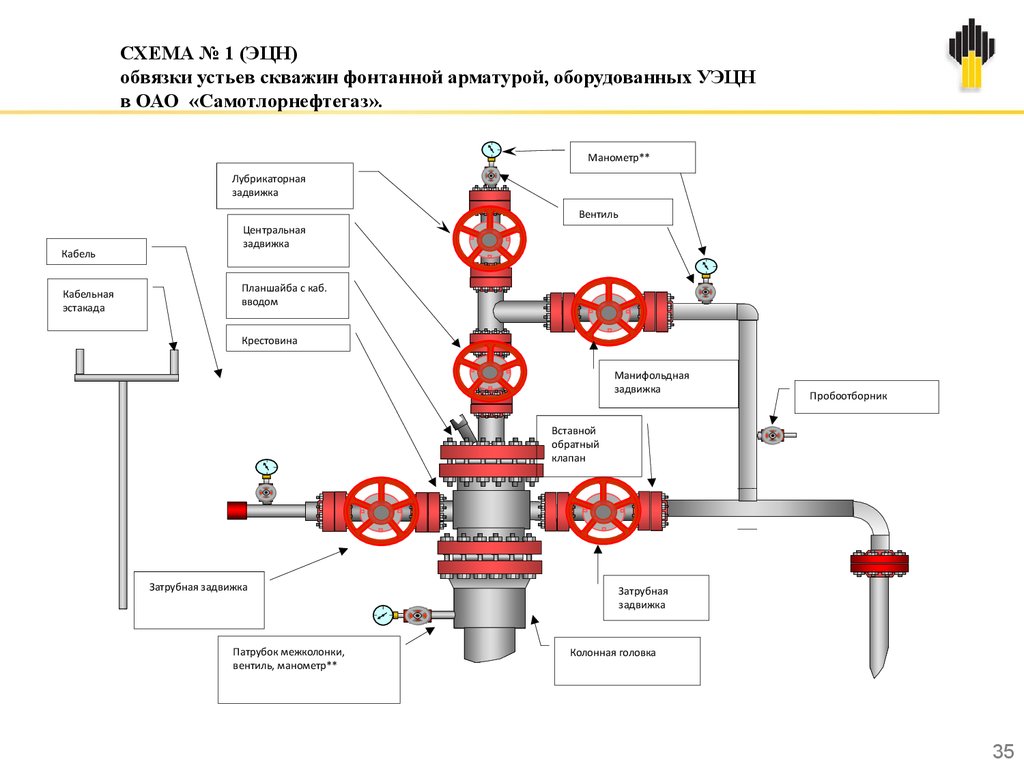

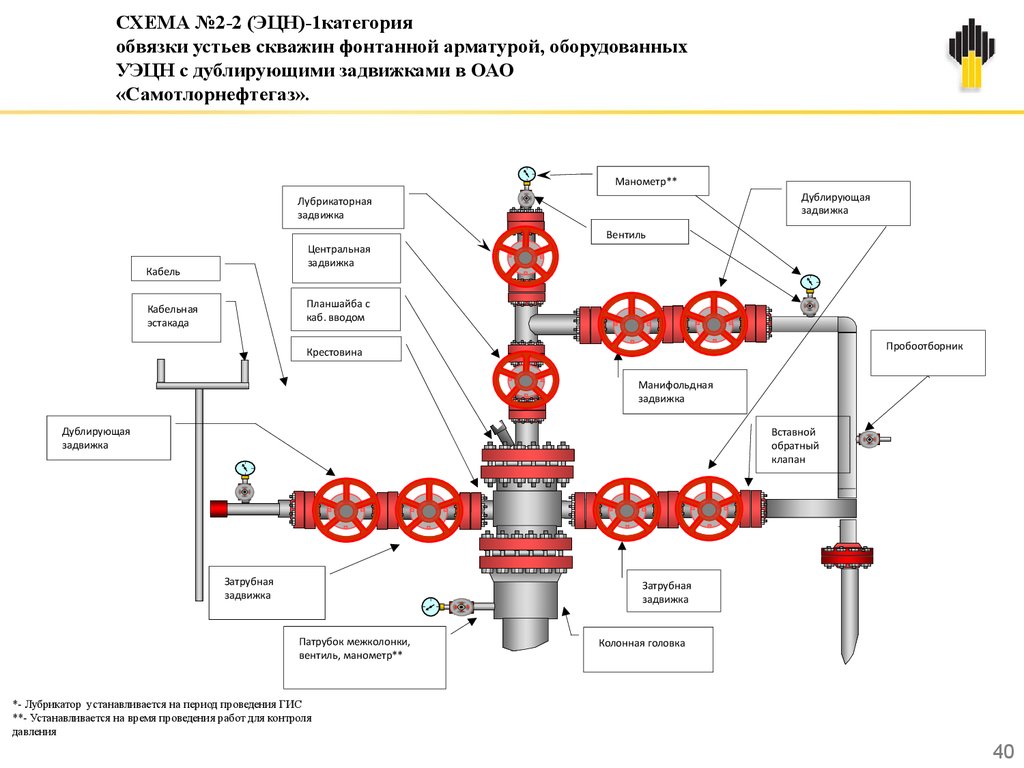

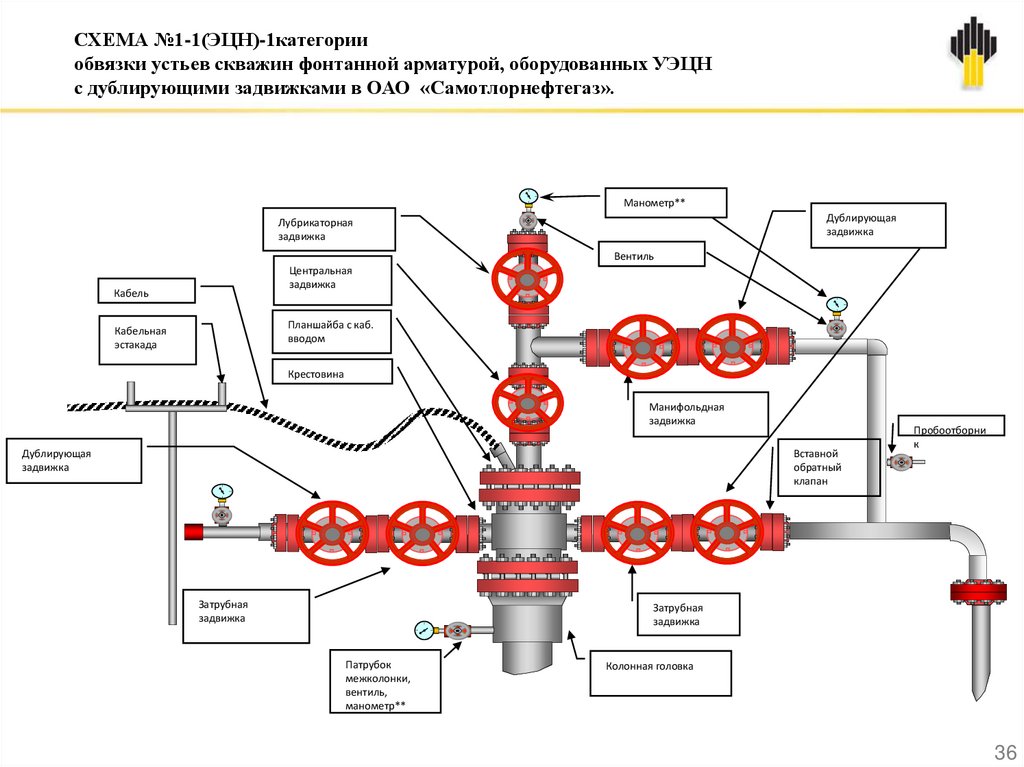

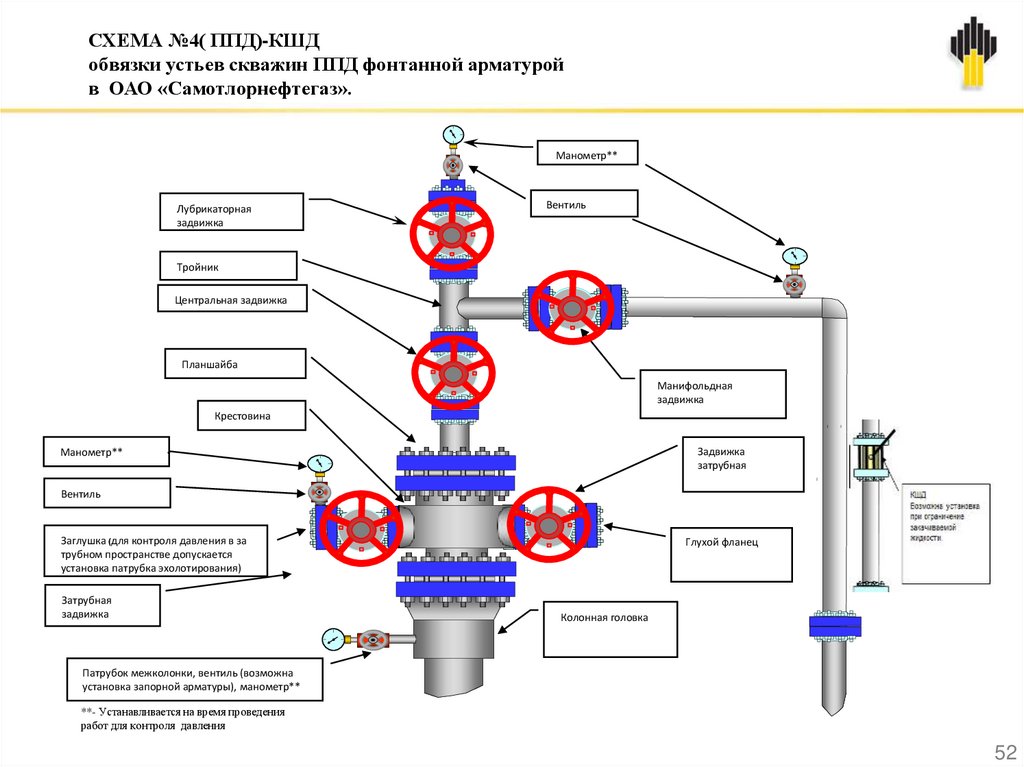

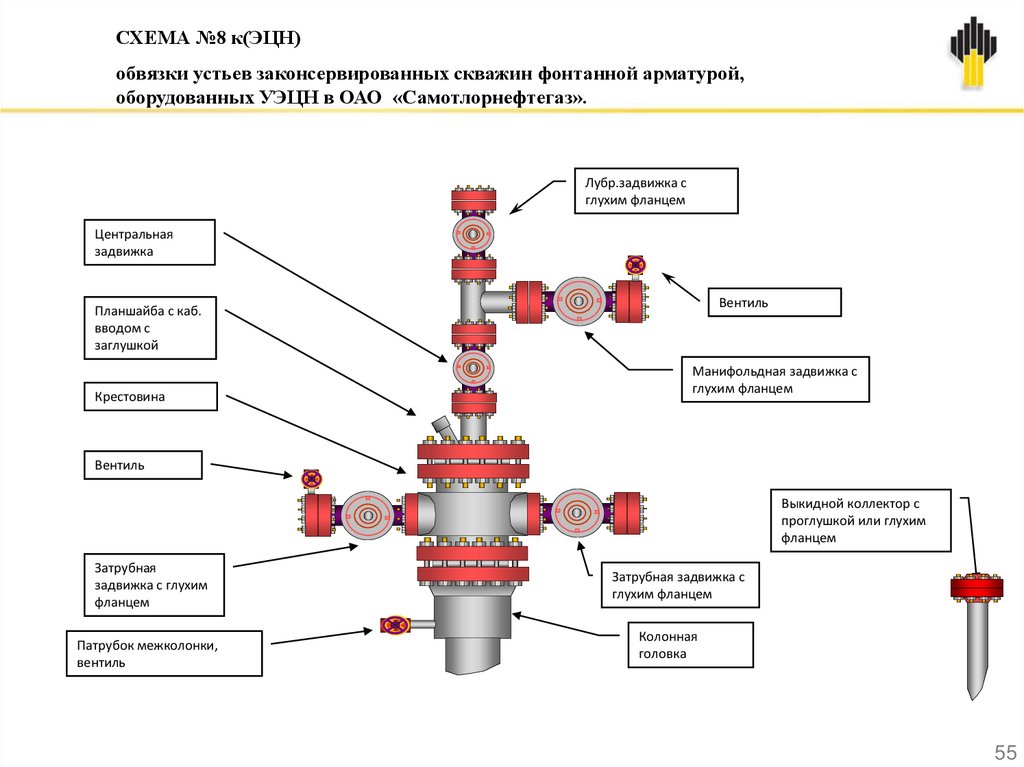

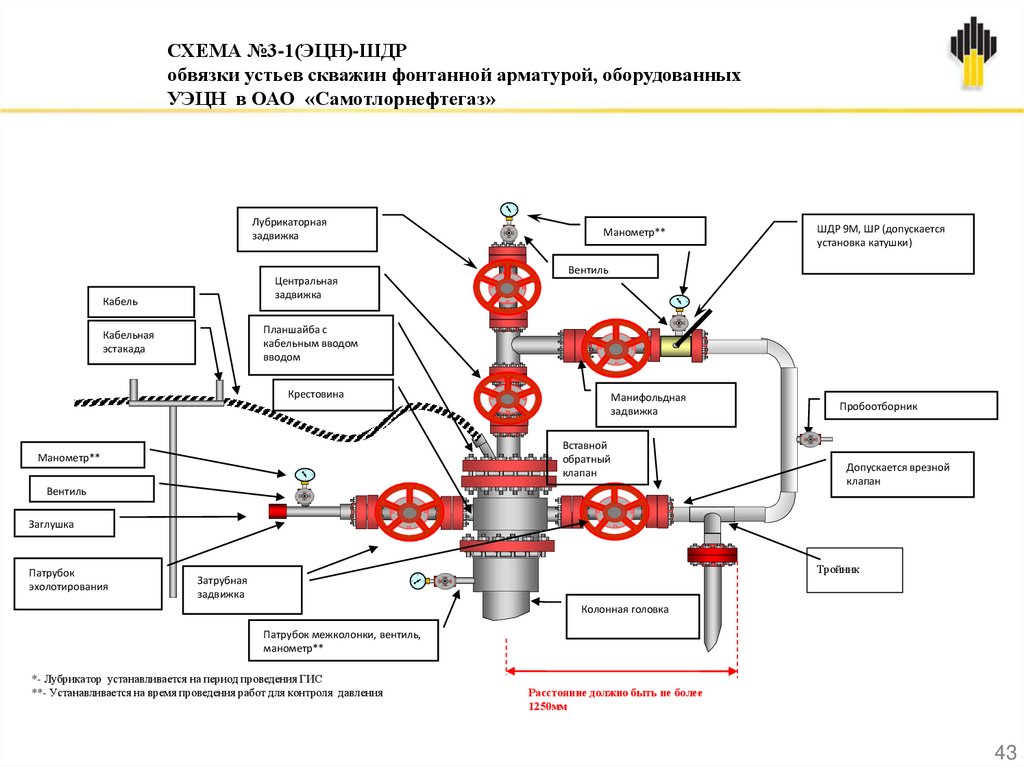

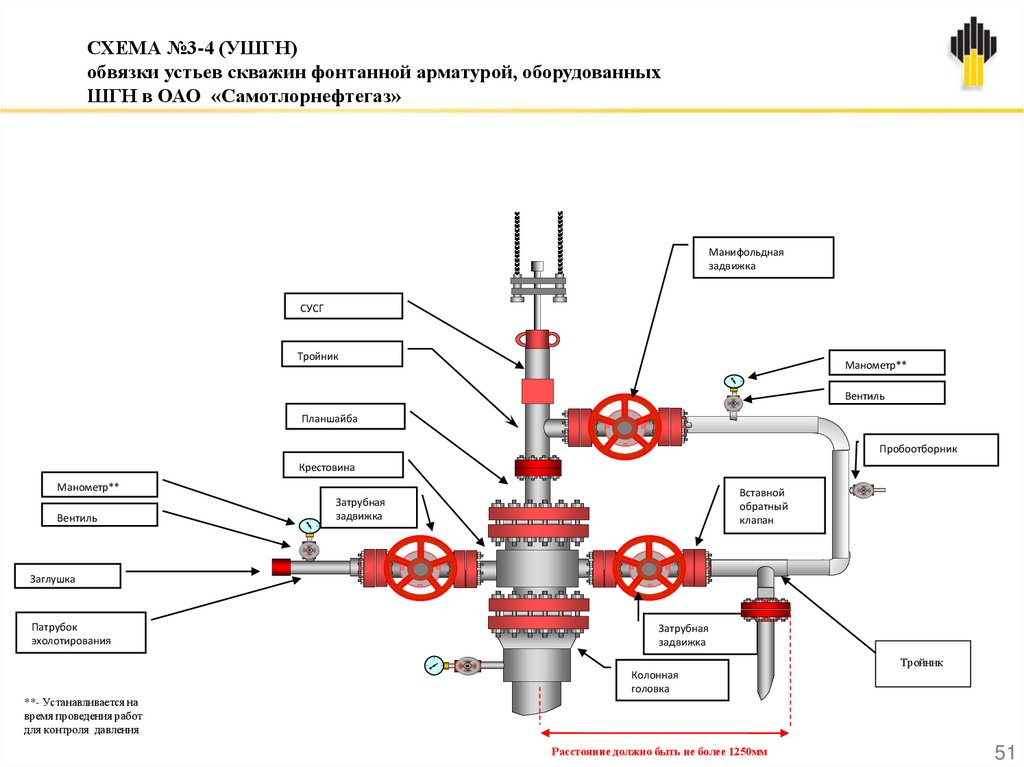

Рис. 1. Манифольд
Подшипники шпинделя арматуры с прямоточными задвижками необходимо смазывать солидолами каждые 2-3 месяца.
В процессе эксплуатации арматуры требуется также через штуцер набивать смазку в днище корпуса задвижки. Это позволяет избежать скапливания агрессивных сред и оседания на нем различных механических примесей.
Уплотнительная смазка, повышающая герметичность затвора прямоточной задвижки, к его поверхности подается автоматически под давлением передвигающейся в корпусе среды.
Способы увеличения ресурса манифольда
Для повышения стойкости к коррозии и истиранию главные составные части арматуры проходят специальную термическую обработку.
Инновационной разработкой, обеспечивающей одновременно смазывание и защиту деталей и узлов, являютсяантифрикционные твердосмазочные покрытия.
На российском рынке такие материалы можно найти в ассортименте продукции MODENGY.
На резьбу ходовых винтов с целью минимизации усилия на его перемещение и снижения трения наносится покрытие MODENGY 1001. Его применение также позволяет предотвратить закусывание резьбы.
При необходимости антикоррозионной защиты применяется покрытие MODENGY 1014. Его эффективность подтверждена результатами ускоренных испытаний в камере соляного тумана по стандарту ISO 9227 – более 672 часов защиты от коррозии.
Если резьбовое соединение подвержено высоким контактным давлениям, применяется покрытие MODENGY 1005, которое также используется на штоках и рейках клапанов осевого типа.
Рис. 2. Элементы манифольда покрытием MODENGY
MODENGY 1005 и MODENGY 1014 работоспособны в широком диапазоне температур – от -200 до +255 °С.
На шиберных и клиновых задвижках, ограничивающих поступление высокотемпературных и химически агрессивных сред, применяется покрытие MODENGY 1007, выдерживающее экстремальные температуры до +350 °С.
Также защита манифольда от коррозионного разрушения осуществляется путем нанесения лакокрасочных покрытий или наложения на его элементы отрицательного потенциала (с помощью жертвенного анода или внешнего источника постоянного тока).
Манифольд буровой МБ — Инновационная Промышленная Компания
.
Доступные параметры
Рабочая среда: вода, нефть, нефтепродукты, нефтесодержащие растворы, буровой раствор, жидкости, используемые при добыче нефти, ремонте скважин и проведении гидроразрыва пласта.
Манифольд — это элемент нефтегазовой арматуры, представляющий собой несколько трубопроводов, соединенных по определенной схеме и, как правило, закрепленных на одном основании.
Манифольды предназначены для транспортирования бурового раствора от буровых насосов:
- до стояка в буровой вышке;
- к трубопроводу, обвязывающему устройства системы приготовления и очистки раствора на буровых установках.
Манифольды снабжены необходимой запорной и иной арматурой, буровыми рукавами, компенсаторами и другими элементами.
Типовые схемы манифольдов устанавливают минимальное количество необходимых составных частей манифольда, которые могут дополняться в зависимости от конкретных условий строящейся или ремонтируемой скважины.
Манифольды предназначены для работы со следующими средами: нефть, газ, буровой раствор, вода.
Сегодня мы производим любые буровые манифольды по чертежам и/или спецификациям партнёров.
Осуществляем выезд для проведения замеров оборудования, подлежащего модернизации/ремонту с последующей разработкой конструкторской документации, а также шеф-монтажные работы.
Имеем опыт производства манифольдов для следующих буровых установок:
| Обозначение | Наименование |
| ИПК МБ.100.35.00.000 | Манифольд буровой МБ-350 |
| ИПК МБ.100.35.01.000 | Манифольд буровой МБ-350 |
| ИПК МБ.100.35.02.000 | Манифольд буровой МБ-350 |
| ИПК МБ.100.35.04.000 | Манифольд буровой установки 4Э-76 |
| ИПК МБ.100.35.05.000 | Манифольд буровой БУ5000 |
| ИПК МБ.100.35.06.000 | Манифольд буровой ZG40 |
| ИПК МБ.100.35.07.000 | Манифольд буровой напорный |
| ИПК МБ.100.35.07.200 | Манифольд буровой напорный БУ ZJ40T |
ИПК МБ. 100.35.08.000 | Манифольд эшелона |
| ИПК МБ.100.35.09.000 | Манифольд буровой МБ-100х35 (БУ3000) |
| ИПК МБ.100.35.10.000 | Манифольд с двойным стояком МБ-100х35 |
| ИПК МБ.100.35.11.000 | Манифольд буровой МБ-100х35 (БУ2000) |
| ИПК МБ.100.35.12.000 | Манифольд БУ ZJ50DBS |
| ИПК МБ.100.35.13.000 | Манифольд БУ 5000-335 ДЭК-БМ |
| ИПК МБ.100.35.14.000 | Манифольд высокого давления 100х35 |
| ИПК МБ.100.35.15.000 | Манифоль ZG103-35S БУ ZJ40DBS |
| ИПК МБ.100.35.16.000 | Манифоль ZG103-35 БУ ZJ50DBS |
| ИПК МБ.100.35.18.000 | Манифольд буровой MBN-100х350 |
| ИПК МБ.100.52.01.000 | Манифольд БУ ZJ50-Rig603 |
| ИПК МБ.100.52.02.000 | Манифольд БУ ZJ50-Rig588 |
| ИПК МБ.100.52.16.000 | Манифольд бурового раствора ZG103-52S |
ИПК МЛ. 50.35.00.000 | Манифольдная линия 50х35 |
| ИПК МЛ.50.35.01.000 | Манифольдная линия 50х35 |
| ИПК МЛ.50.35.02.000 | Манифольдная линия 50х35 |
| ИПК МЛ.76.35.01(02).000 | Манифольдная линия МБУ САТ ТВ-120(180) |
| ИПК МЛ.76.40.00.000 | Манифольдная линия сброса |
| ИПК МЛ.80.35.00.000 | Манифольдная линия 80х35 |
| ИПК МЛ.80.35.02.000 | Манифольдная линия 80х35 для БУ ZJ-40 |
| ИПК МЛ.80.35.03.000 | Манифольдная линия 95х8 с фланцами 80х35 |
| ИПК МЛ.80.35.04.000 | Манифольдная линия 108х14 с фланцами 80х35 |
| ИПК МЛ.100.35.02.000 | Манифольдная линия вышки |
| ИПК МЛ.100.35.03.000 | Манифольдная линия вышки 100х35 |
| ИПК МЛ.100.35.04.000 | Манифольдная линия 100х35 |
| ИПК МПБ.65.35.00.000 | Манифольд ПВО блочный МПБ 65х35 |
Чертежи по запросу
