Грузоподъемность башенного крана

При строительстве любого крупного, многоэтажного объекта используется башенный кран. С применением такой техники строителям удается полноценно решить проблему безопасного и быстрого поднятия на высоту многотонных и разнообразных конструкций, строительных и монтажных материалов. Сегодня максимальная грузоподъемность башенного крана может достигать 75 тонн. Такие возможности позволяют поднимать на большую высоту перекрытия, бетонные блоки, стеновые плиты.

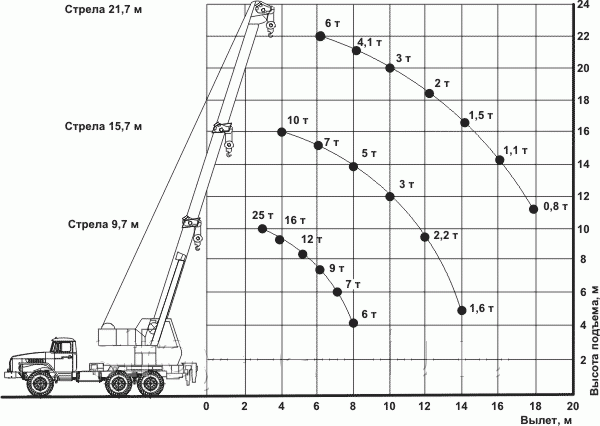

Любая модель строительного крана помимо своей функциональности оценивается и по такому критерию, как его максимальная грузоподъемность. Она может варьироваться в широком диапазоне. Как правило, он лежит в коридоре между 3 и 50 тоннами. Некоторые современные модели башенных кранов могут поднимать и до 75 тонн и использоваться в специальном строительстве. Как правило, такие спецмашины используют при возведении плотин, атомных электростанций, космодромов.

Понятно, что от этого критерия напрямую зависит и сфера использования крана. Согласитесь, что нецелесообразно для строительства малоэтажного дома использовать краны с запредельной грузоподъемностью. Это просто нерентабельно. А при специальном строительстве применение кранов с грузоподъемностью в 3-5 тонн усложнит решение технических задач или просто поставит крупномасштабную стройку на грань срыва.

Ограничитель грузоподъемности башенного крана. Что это?

Ограничитель грузоподъемности башенного крана (ОГП) является важной деталью этой спецтехники и должен обязательно устанавливаться на ней. Такая установка регламентируется правилами безопасности использования подъемно-транспортного оборудования. С помощью ограничителя удается автоматически отключить вылет стрелы крана или механизм подъема, если по каким-то причинам вес груза превышает показатели, указанные в техническом паспорте машины.

ОГП помогает предотвратить:

•
  обрыв тросов и канатов;

•
  поломку крюков;

•
  опрокидывание конструкции крана с тяжелыми, порою трагичными последствиями;

•
  образование трещин и сколов в металлоконструкциях.

Конструкция ОГП схематически несложна и состоит из двух элементов:

1.
   Датчик усилий, встраиваемый в систему стрелового полиспаста.

2.
   Отключающее устройство, которое срабатывает, как только получен сигнал с датчика о превышении тоннажности.

Современные модели таких важных устройств, отвечающих за эксплуатационную безопасность башенных кранов, могут проводить автоматическую настройку ограничений по грузоподъемности, учитывая технические характеристики конструкции и ее индивидуальные особенности.

Возврат к списку

ᐉ Самые большие краны в мире — интересные факты

Творения человека в области машиностроения впечатляют. Современные инженеры и конструкторы создают поистине громадные и удивительные механизмы, способные поднять невероятный вес без труда. Предлагаем ознакомиться с самыми поразительными изобретениями человечества.

Громадный автокран

Впечатляющее творение компании «Либхер» считается мощнейшим устройством среди всех автокранов в мире. В народе его называют просто — «Мамонт». Колесный автокран Liebherr LTM-11200-9.1 занимает почётную строчку в Книге рекордов Гиннеса. Автомобильное устройство оснащено мощной стрелой, состоящей из восьми телескопических секций. Больших параметров просто не существует. Чтобы автокран мог перемещаться и при этом быть устойчивым при проведении работ, он оснащён девятью осями, управление которых осуществляется с помощью восемнадцати колёс.

Автокран компании «Либхерр» способен подниматьгрузы, вес которых превышает 300 тонн. Максимальная грузоподъемность оборудования составляет 1200 т. Мобильный кран может работать на высоте до 180 метров, но при этом значительно уменьшаются его возможности. Так, наибольшая допустимая нагрузка при максимально вытянутой стрелке — 1,3 т.

В качестве противовеса используется мощная система. База состоит из десяти установленных пластин, при этом вес каждой составляет около 10 тонн. Мощность шестицилиндрового двигателя машины — 240 кВт. Максимальная скорость передвижения — 12 километров в час. Такая махина эксплуатируется для строительства высоких зданий, ветрогенераторов, установки солнечных батарей и других тяжёлых объектов.

Гусеничный титан

Этот гигант — плод труда инженеров Поднебесной. Китайские конструкторы утверждают, что именно LR13000 является самым большим гусеничным краном во всём мире. Максимальная грузоподъёмность оборудования составляет 3 тысячи тонн. Стоит отметить, что это количество груза кран способен поднять всего лишь на двенадцать метров. Оборудование используется при строительстве высотных зданий, монтаже элементов на атомных электростанциях, нефтяных, химических предприятиях. Интересный факт — кран не имеет противовеса. Он оснащён развёрнутой стрелой, которая и придаёт устойчивость гиганту. Расположенные с двух сторон мощные тросы способны поднимать по 62 т каждый. Максимально оборудование может поднять груз на высоту 74-этажного здания.

Башенный гигант

Немецкий производитель Wolffkran создал громадное башенное устройство. Оно способно поднимать вес около шестидесяти тонн. При максимально вытянутой стреле наибольшая нагрузка составляет всего 11 тонн. После завершения презентации публике гигант сразу отправился на строительную площадку по возведению гидроэлектростанции в Германии. Несмотря на свои габариты, кран используется во многих странах мира. Позволить себе его покупку не могут даже владельцы крупных проектов с огромным бюджетом, а вот аренду — запросто. По этой причине немецкая компания охотно подписывает договор на использование и перевозку гиганта в место проведения работ.

Самый большой плавучий кран

Работа на морских глубинах требует использование современного мощнейшего оборудования. Ярким примером и самым большим плавучим краном одновременно является устройство DLV4000. Его создали китайские инженеры-конструкторы. Такой кран может поднимать на поверхность со дна грузы массой около 4,4 тысяч тонн. Но где же он используется? В каких местах нужно поднимать со дна такие грузы? Конечно же, в месторождениях нефти. Кроме поразительной грузоподъёмности, кран неприхотлив к внешним условиям. Он может работать при любой температуре, в том числе на неустойчивых грунтах. Длина гиганта составляет больше 170 м, а ширина — около 50 м. Кроме собственной энергоустановки, машина оснащена семью двигателями, работающими на дизельном топливе. Срок беспрерывной эксплуатации составляет 2 месяца. Допуск перегрева оборудования нежелателен для сохранения технических характеристик крана.

Стационарный гигант

Самый большой кран в мире — «Тэйсун». Про такие устройства говорят «лучше один раз увидеть, чем 100 раз услышать». Размеры и грузоподъёмность этого гиганта поражают. Он способен поднять груз весом 20 тысяч тонн! Для сравнения — именно такую массу имеют 660 обычных вагонов. На данный момент ещё ведутся работы по запуску оборудования в эксплуатацию. Где же будет использоваться махина? Цель его возведения — строительство глубинных нефтяных скважин. Кран стационарный, а на его создание ушло около 10 лет.

Статьи по теме:

• Зачем нужен грузоподъемный механизм в гараже
• Ограничитель грузоподъемности — основные функции и сфера применения
• Как провести испытания кран балки

Самый большой кран в мире «Большой Карл» — стальной гигант. SteelStories

Самый большой кран в мире, SGC-250, использует силу высокопрочной стали для обеспечения беспрецедентной грузоподъемности.

20 самолетов, 63 поезда, 126 грузовиков, 1408 слонов — самый большой в мире кран может поднять их все. Эта гигантская подъемная машина имеет грузоподъемность 5 000 тонн благодаря колоссальному максимальному грузоподъемному моменту в 250 000 тонно-метров.

Тоннометр — это мера того, сколько кран может поднять в зависимости от того, насколько далеко груз расположен от основания центральной мачты. Разделив значение тонно-метра на расстояние от центра, можно получить максимальную грузоподъемность на этом расстоянии. Грузоподъемность 250 000 тонн означает, что если груз расположен в 100 метрах от центральной мачты, максимальная грузоподъемность составляет 2 500 тонн. Таким образом, даже в радиусе 100 метров этот кран способен поднять вес 8 самолетов или 563 слона.

Разработанный и построенный бельгийской компанией Sarens, занимающейся подъемом тяжелых грузов, он называется SGC-250, или, если использовать его прозвище, «Большой Карл». Кольцевой кран, первый из кольцевых кранов третьего поколения компании Sarens, в настоящее время задействован в первом проекте атомной электростанции Hinkley Point C в Великобритании.

Более 600 сборных секций новой электростанции будут подняты на место, включая основные секции стальной защитной оболочки и купола для каждого здания реактора. Это процесс, который директор по строительству Роб Джордан описывает как «инновационный… предварительное изготовление помогает нам повысить качество, создает лучшие условия для квалифицированных рабочих и экономит время».

Это возможно только из-за высоты SGC-250 — 0,25 км в максимальной конфигурации, что немного выше, чем One Canada Square в лондонском районе Кэнэри-Уорф — и огромной грузоподъемности. Такая огромная высота подъема является результатом 118-метровой основной стрелы из высокопрочной стали, высота которой составляет 160 метров, и 52,3-метрового усиленного гуська, который добавляет дополнительные 100 метров.

«Система управления подъемом и поворотом состоит из компонентов высочайшего качества и соответствует высочайшему уровню производительности»

Карл Саренс, Директор по техническим решениям

Уникальный дизайн

Почему «Большой Карл»? Это в честь директора по техническим решениям компании Sarens Карла Саренса. «SGC-250 меняет правила игры, — сказал он. «Sarens гордится тем, что придумала, спроектировала и построила его. Мы верим, что это творение будет служить Hinkley Point C и другим объектам по всему миру, как никакой другой кран».

Процесс проектирования, как он объяснил, включал 16 000 часов НИОКР, 6 000 часов проектирования в САПР и более 25 000 часов работы специалистов по деталям дизайна. Строительство началось в августе 2017 г. с использованием компонентов, поставляемых со всей Европы, и было завершено за 14 месяцев до официального публичного запуска в ноябре 2018 г.

Концептуально SGC-250 был вдохновлен тенденцией модульности в строительстве. Все чаще большие части предварительно изготавливаются в контролируемой среде, а затем транспортируются на строительные площадки для подъема в их окончательное положение. Эти отдельные модели настолько тяжелы, что требуются краны с очень высокой грузоподъемностью, а также необходима большая высота подъема, чтобы справиться с такими крупными проектами, как Hinckley Point C.

Стрела изготовлена ​​из высокопрочной стали и может грузоподъемность до 5000 тонн

После завершения строительства в Бельгии в 2019 году Big Carl был перевезен в Великобританию, где 280 грузовиков доставили его по частям для реконструкции на месте, что потребовало использования пяти кранов меньшего размера. Через 10 недель SGC-250 был запущен в августе и начал свой первый подъем в середине сентября, а первые значительные подъемы должны начаться весной 2020 года. Планируется, что он будет работать на площадке в течение четырех лет за 20 миллионов фунтов стерлингов. контракт, поддерживаемый 52 другими башенными кранами.

Умно, кран был транспортирован в ящиках, которые теперь используются в качестве его противовесов. Они были заполнены местными материалами на месте: всего имеется 52 противовеса, каждый весом 100 тонн.

На объекте есть 6 км рельсового пути, что позволяет крану перемещаться между тремя точками подъема — впервые в отрасли для полностью оснащенного крана, — говорит Саренс. Меньшие модели, такие как SGC-120, опираются на стальное кольцо, но из-за масштабности строительных работ SGC-250 перемещается по рельсам из высококачественной стали, что позволяет ему перемещаться между положениями без необходимости повторной сборки.

Он работает на 96 отдельных колесах при перемещении между позициями. Но, несмотря на его огромный вес, тщательная конструкция четырех тележек, движущихся по двойной кольцевой балке из высокопрочной стали, и распорному мату обеспечивает максимальное давление на грунт всего 25 тонн на квадратный метр. Он также может поворачиваться на 360 градусов благодаря дополнительным 128 колесам. Само кольцо имеет диаметр менее 50 метров.

Для собственно подъема требуется более двух километров толстых стальных тросов, к которым крепится крюк крана. Подобные тросы также используются для управления шкивами, поднимающими стрелу, и они должны выдерживать огромные нагрузки при перемещении массивных компонентов.

«Большой Карл» движется по рельсам из высокопрочной стали, что обеспечивает ему невероятную гибкость движения. «Система управления подъемом и поворотом состоит из компонентов высочайшего качества и соответствует высочайшему уровню производительности (PLE)», — сказал Карл Саренс. «Конструкция крана была полностью проверена, и все тесты на функциональность и перегрузку были засвидетельствованы сторонней инспекционной компанией».

Кран может быть оснащен системой предотвращения столкновений, и ожидается, что он будет продолжать работу ночью, чтобы уменьшить местные помехи и позволить всем другим кранам меньшего размера работать в течение дня.

Будь то рельсы, тросы или высокопрочная сталь, образующая стрелу, эта подъемная машина-рекордсмен — триумф инженерной мысли из стали, призванный изменить представление о крупномасштабном строительстве.

Изображения: EDF Energy

Видео: Sarens

Краны поднимают больше, чем их вес в мире судоходства и строительства

Кран может поднять груз, переместить его в сторону и опустить. Эти операции, которые греки применяли при строительстве мраморных храмов 25 веков назад, теперь выполняются каждую секунду где-то по всему миру, когда высокие козловые краны опорожняют и перегружают контейнеровозы. Два фундаментальных различия между древними кранами и современными версиями заключаются в материалах, из которых сделаны эти краны, и энергии, которая их приводит в действие.

Краны ранней греческой древности представляли собой просто деревянные стрелы с простым шкивом, механическое преимущество которого заключалось в наматывании канатов лебедками. К третьему веку до н. э. стали использоваться составные шкивы; эти
Римский триспастос давал почти трехкратное механическое преимущество — почти из-за потерь на трение. Эти потери стали непомерно высокими с добавлением более пяти веревок пентаспасто.

Самые мощные подъемные краны в римский и позднее средневековый периоды приводились в движение
люди, наступающие внутри колес, или животные, вращающие лебедки по узким кругам. Их грузоподъемность обычно составляла от 1 до 5 метрических тонн. Основные успехи были достигнуты только в 19век.

Самый большой портовый кран Уильяма Фэйрбэрна, который он разработал в 1850-х годах, приводился в движение лебедками из четырех человек. Его производительность была дополнительно расширена за счет фиксированных и подвижных шкивов, которые давали ему более чем 600-кратное механическое преимущество, позволяя поднимать веса до 60 метрических тонн и перемещать их по кругу диаметром 32 метра. А к началу 1860-х годов фирма Уильяма Армстронга производила ежегодно более 100 гидравлических кранов (передающих усилие через жидкость под давлением) для английских доков. Паровые краны второй половины XIX в.на сталелитейных заводах можно было поднимать более 100 метрических тонн; некоторые из этих кранов висели над заводским цехом и двигались по рельсам на крыше. В 1890-х годах паровые двигатели были вытеснены электродвигателями.

Следующее фундаментальное достижение произошло после Первой мировой войны, когда Ганс Либхерр изобрел башенный кран, который мог перемещать свои грузы горизонтально и мог быть быстро собран на строительной площадке. Вершина его башни является точкой опоры рычага, подъемный рычаг которого уравновешивается противовесом, а грузоподъемность крана увеличивается за счет шкивов. Башенные краны впервые были задействованы для восстановления разрушенных бомбардировками немецких городов; они быстро распространились, и теперь их можно увидеть на строительных проектах по всему миру. Типичная грузоподъемность составляет от 12 до 20 метрических тонн, рекорд принадлежит
K10000 производства датской фирмы Krøll Cranes. Он может поднимать до 120 метрических тонн при максимальном радиусе 100 метров.

Краны также являются опорой мировой торговли: без козловых причальных кранов, способных поднимать от 40 до 80 метрических тонн, потребовались бы недели, чтобы разгрузить 20 000 стальных контейнеров стандартного размера, которые находятся на одном из сегодняшних огромных контейнеровозов. Но совместите краны в тесно скоординированной операции с участием портальных перевозчиков и грузовиков, и работа теперь займет менее 72 часов. И 20 568
контейнеров были выгружены с мадридского судна Maersk в Антверпене в июне 2017 года за рекордное время — 59часы.

Без этих гигантских подъемных кранов каждый предмет одежды, каждая пара обуви, каждый телевизор, каждый мобильный телефон, импортируемый из Азии в Северную Америку или Европу, доставлялся бы дольше и стоил бы дороже.
