Кран КС-8165 грузоподъемностью 100 т

Кран КС-8165 грузоподъемностью 100 т

Кран КС-8165 имеет дизель-электрический привод, может работать от внешней сети переменного тока напряжением 380 В. Основная стрела длиной 20 м состоит из двух секций, вставками удлиняется до 25, 30, 35, 40, 45 и 50 м. Стрелы Длиной 25—50 м могут оснащаться гуськом длиной 20 м для вспомогательного подъема. Предусмотрено БСО: башня длиной 25, 30, 35 и 40 м с клювом длиной 15, 20, 25 и 30 м, а также башня длиной 45 и 50 м с клювом 30 м. Для работы с основной стрелой предусмотрен противовес массой 38,4 т; для работы с другим рабочим оборудованием — противовес массой 44,8 т. Всего 31 исполнение рабочего оборудования.

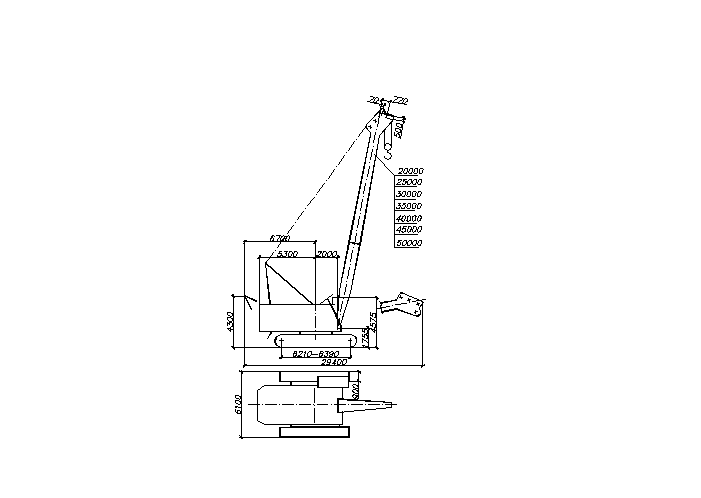

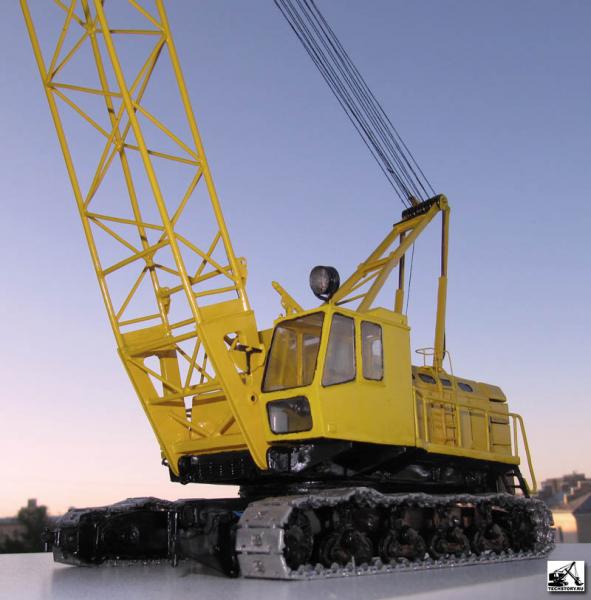

Рис. 1. Гусеничный кран KC-I1S5

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

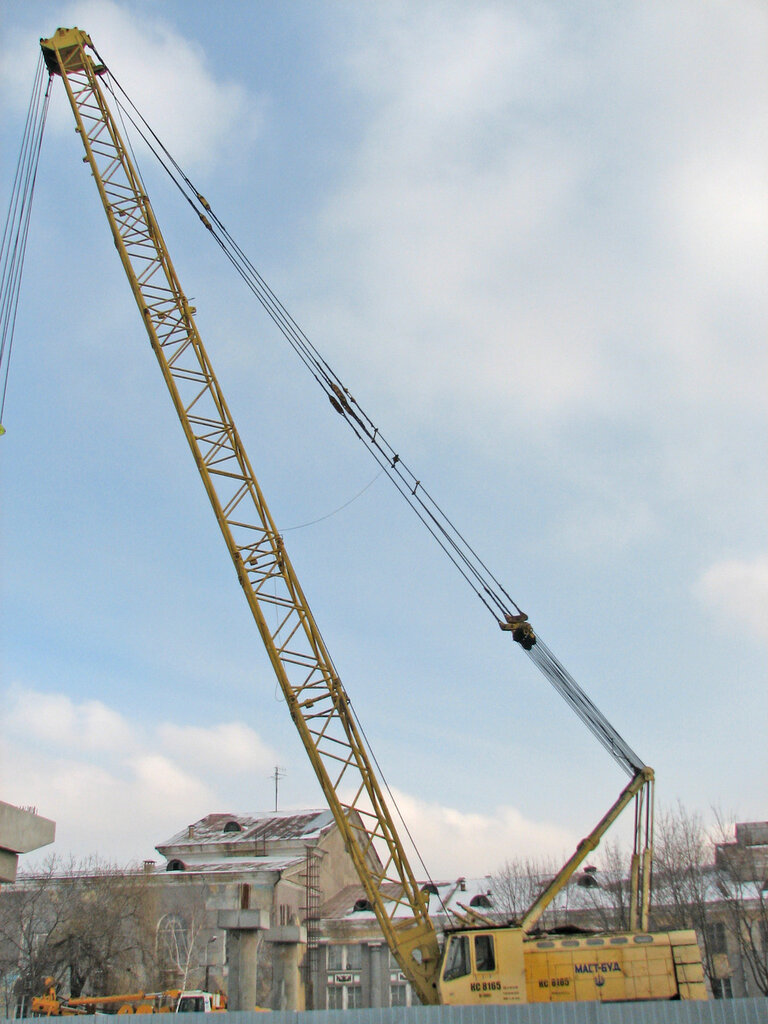

Рис. 2. КС-8165 ОП стрела 20 м

Рис. 3. КС-8165 ОП стрела 25 м
1 — без гуська; 2 — с гуськом

Рис. 4. КС-8165 ОП стрела 30 м:
1 — без гуська; 2-е гуськом

Рис. 5. КС-8165 ОП стрела 35 м:
1 — без гуська; 2 — с гуськом

Рис. 6. КС-8165 ОП стрела 40 м:
1 — без гуська; 2 — с гуськом

Рис. 7. КС-8165 ОП стрела 45 м:
1 — без гуська; 2 — а гуськом

Допускается передвижение крана с грузом массой 70 т на вылете 6 м на крюке основной стрелы в положении «стрела вперед» по ходу крана. Масса крана с основной стрелой— 130,4 т. Дорожный просвет — 430 мм. Среднее давление на грунт — 0,11 МПа (1,1 кг/см2).

Трестом «Уралцветметремонт» разработана переходная рама между башней и клювом, дающая возможность подогнуть клюв под башню перед началом монтажа и тем самым уменьшить длину монтажной площадки. Грузовые характеристики паспортные.

Рис. 8. КС-8165 ОП стрела 50 м:
1 — без гуська; 2-е гуськом

Трестом «Уралцветметремонт» разработан также проект оснащения стрелы длиной 20 м равноплечим гуськом с плечом 3 м с целью увеличения подстрелового пространства на минимальном вылете. Грузоподъемность —100 т. Высота подъема — 20,4 м.

Рис. 9. KC-8165 ВП стрела 25-20 м

Рис. 10. КС-8165 ВП стрела 30— 20 м

Рис. 11. КС-8165 ВП стрела 35— 20 м

Рис. 12. КС-8165 ВП стрела 40-20 м

Рис. 13. КС-8165 ВГ1 стрела 45— 20 м

Рис. 14. KC-81G5 ВП стрела 50— 20 м

Рис. 15. KC-8165 БСО 25—15 м

Рис. 16. КС-8165 БСО 25-20 м

Рис. 17. KC-8:65 БСО 25—25 м.

Рис. 18. КС-8165 БСО 25-30 м

Рис. 19. КС-8165 БСО 30—15 м

Рис. 20. КС-8165 БСО 30—20 м

Рис. 21. КС-8165 БСО 30-25 м

Рис. 22. КС-8165 БСО 30-30 м

Рис. 23. КС-8165 БСО 35-15 м

Рис. 24. КС-8165 БСО 35—20 м

Рис. 25. КС-8165 БСО 35- 25 м

Рис. 26. КС-8165 БСО 35—30 м

Рис. 27. КС-8165 БСО 40-15 м

Рис. 28. КС-8165 БСО 40—20 м

Рис. 29. КС-8165 БСО 40—25 м

Рис. 30. КС-8165 БСО 40—30 м

Рис. 31. КС-8165 БСО 45-30 м

Рис. 32. КС-8165 БСО 50—30 м

Гусеничный кран КС-8165:технические и грузовые характеристики

Выберите ваш город

15.04.2018

Хотите, чтобы Ваша компания
попала в рейтинг лучших 2023 года?

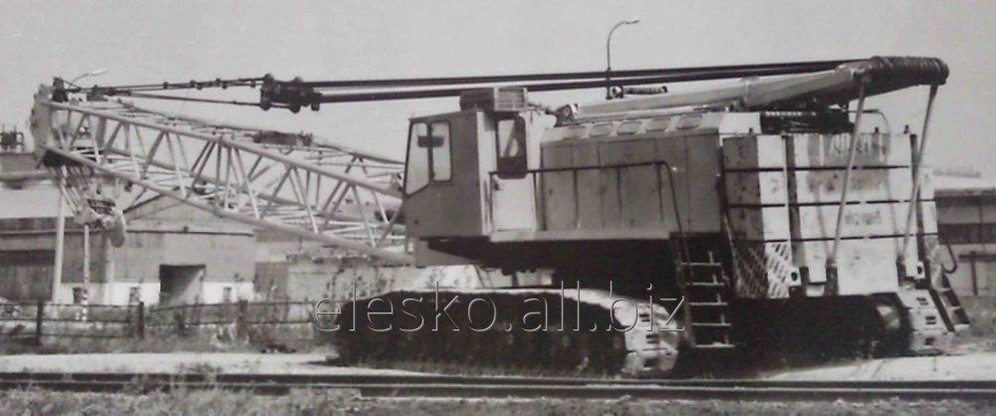

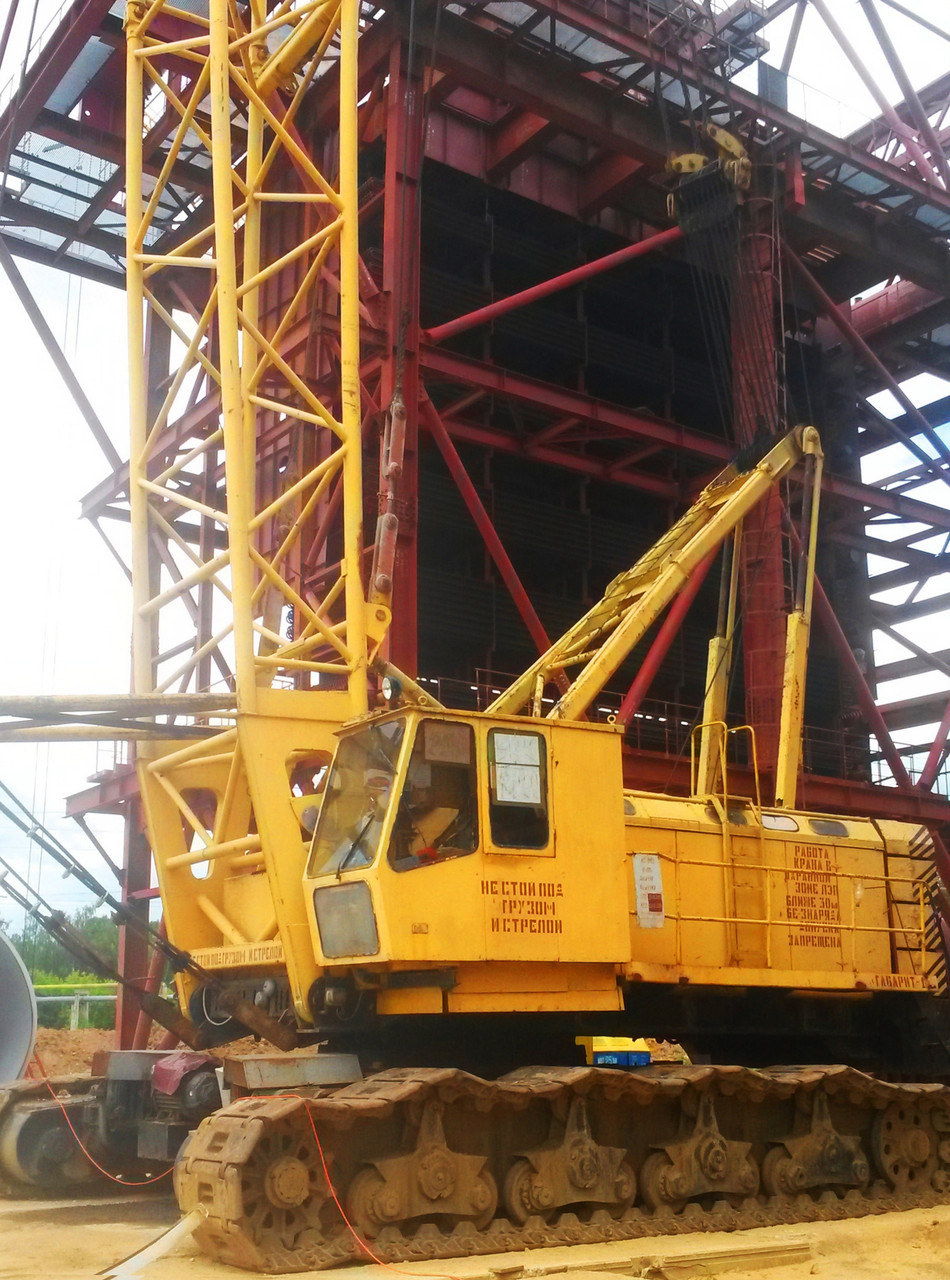

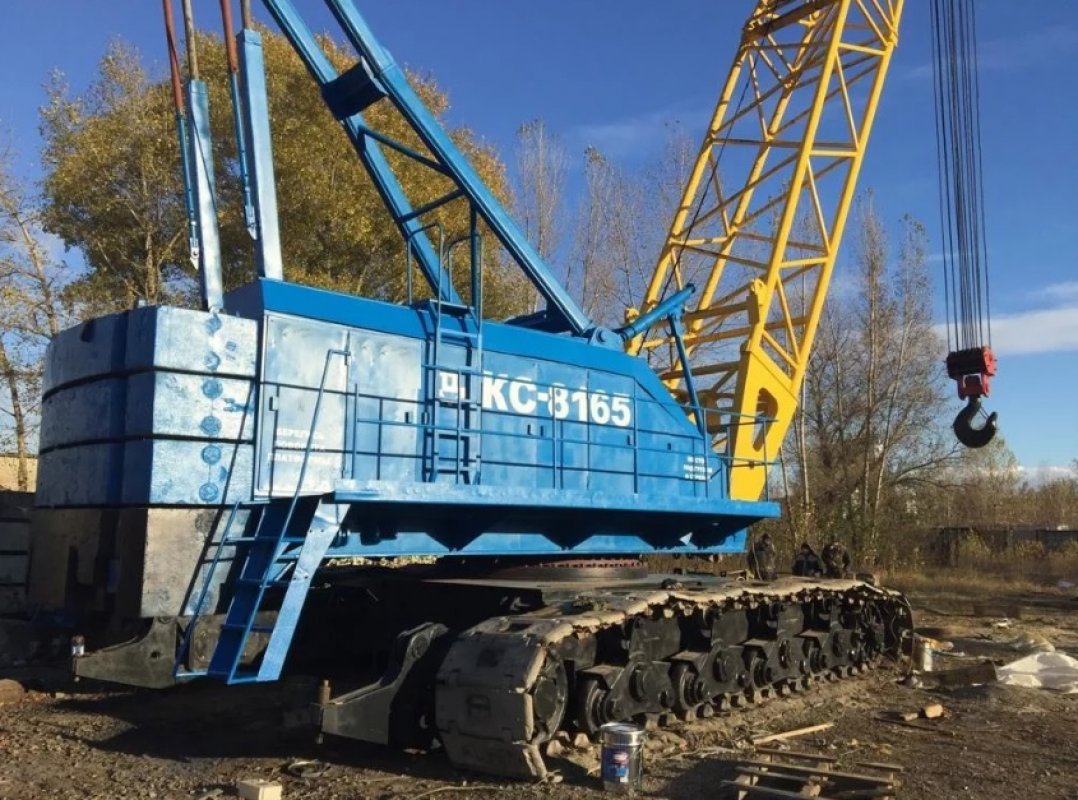

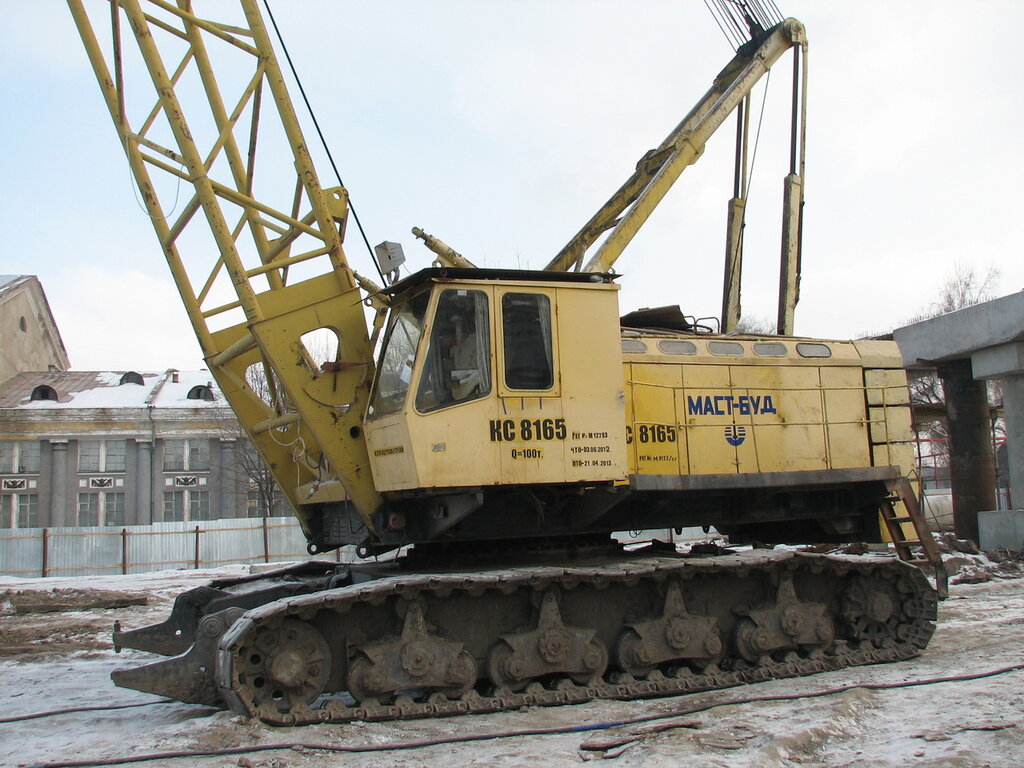

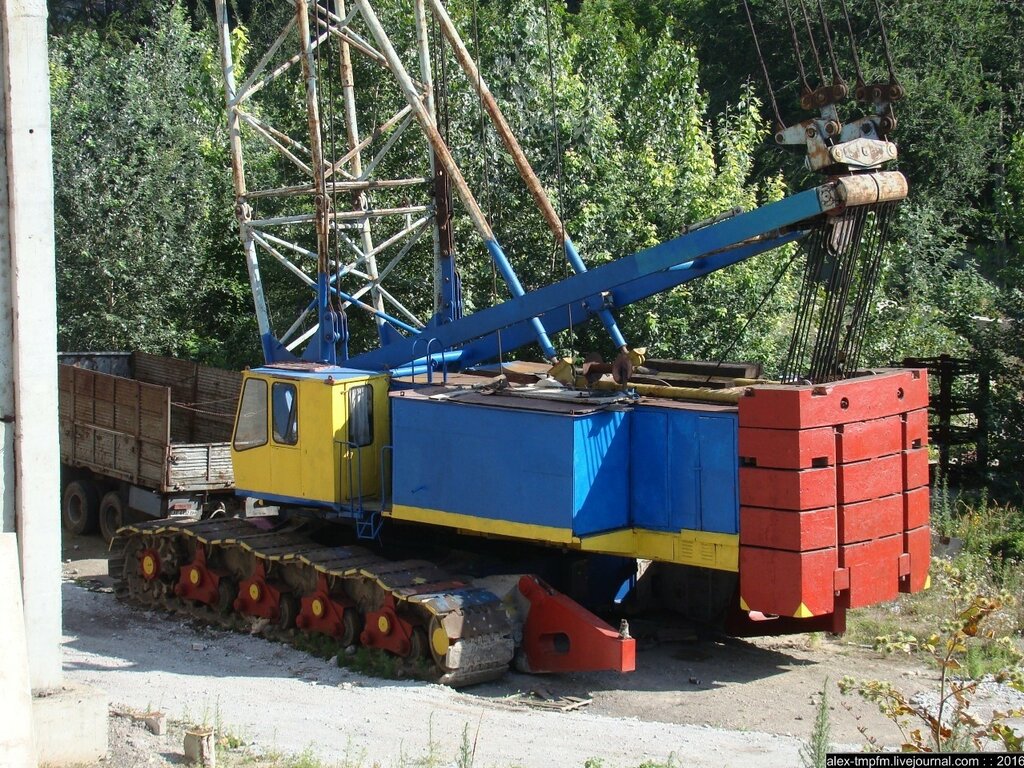

При строительстве объектов из крупных железобетонных конструкций нужна мощная подъемная техника. Для этого не всегда подходит башенный кран, особенно в случае проведения работ в условиях неровной местности, бездорожья, где установить последний затруднительно. Самоходный кран кс-8165 на гусеницах как раз относится к категории оборудования, которое может работать в самых сложных условиях. При этом он отличается большой устойчивостью и грузоподъемностью.

Какими особенностями обладает машина кс-8165

Универсальность техники состоит в том, что кс-8165 снабжен двумя типами двигателей – электрическим и дизельным. Электрический мотор позволяет работать от трехфазной сети, что очень удобно, проводя работы рядом с источником электропитания, не используя свой генератор.

Стрела основного назначения, которая у крана составляет 20 м, может удлиняться при помощи специальных вставок до значения 50 метров плюс к этому можно добавить двадцатиметровый гусек.

Кран кс-8165 может быть собран по башенно-стреловому исполнению с высотой башни от 25 до 50 метров и размером клюва от 15 до 30 метров. Все модификации конструкции автокрана, которых насчитывается до 31, выполняются за счет собственных конструктивных элементов.

Модель кс-8165 подходит к использованию в условиях тропиков и северных регионов благодаря закрытой конструкции кабины, где имеется отопление и кондиционер. Для безопасности работы машина снабжена системой сигнализации отклонений от норм эксплуатации, которая оповещает оператора о нарушениях и системой блокировок.

Максимальная грузоподъемность, на которую рассчитана крановая техника, доходит до 100 т. Это условие соблюдается лишь при определенном вылете основной стрелы. За счет повышенной устойчивости к тяжелым грузам, обусловленной гусеничным ходом машины и противовесом 38.4 тонны, автокран может передвигаться нагруженным весом в 70 т. При этом стрела должна быть направлена вперед в сторону движения техники.

Для чего предназначен автокран кс-8165

Крановая спецтехника кс-8165 относится к классу тяжелых машин для выполнения грузоподъемных и монтажных работ. С помощью автокрана можно осуществлять:

Сборочно-монтажные операции строительных конструкций из крупногабаритных многотонных элементов;
Грузоподъемные действия на строительных работах при возведении зданий жилого и производственного использования;
Установку и сборку оборудования технологического назначения;
Погрузочные и разгрузочные работы любого груза, в том числе и негабаритного.

Технические параметры машины

Вся грузоподъемная техника способная поднимать свыше 60 тонн пользуется повышенным спросом. Гусеничный кран имеет следующие технические характеристики:

Передвижение по строительному участку с максимально возможной скоростью 0.5 километров в час;
Дизельный привод генератора ЯМЗ-238;
Мощность силового электрического генератора, выраженная в киловаттах, достигает показателя 100 единиц;
Удельное давление, которое оказывает крановая установка на грунт, выраженное в мега паскалях, составляет 0.11;
Дорожный просвет – 43 см;

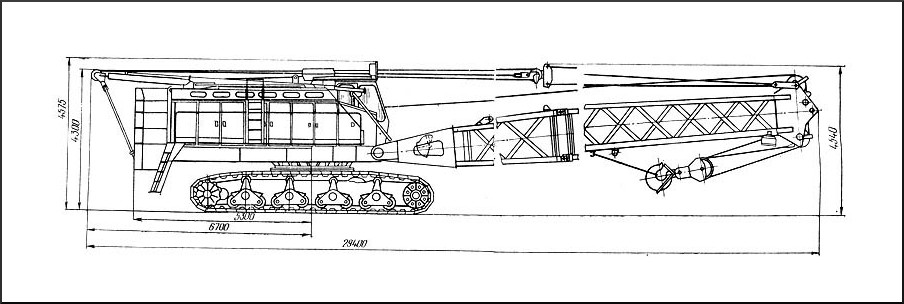

Размеры габаритов автокрана – ДШВ: 29.4х6.1х4.3 метра;
Ширина колеи, оставляемой после гусениц – 5.2 метра;
Рабочая масса гусеничного крана при установленном на нем противовесе – 130.4 тонны.

Грузовые параметры машины

Грузоподъемность любого крана зависит не только от его мощности, но напрямую от вылета стрелы. Чем дальше вылет, тем меньший вес может поднять крановое оборудование. Для автокрана кс-8165 такая закономерность также имеет место. Так машина имеет следующие показатели зависимости грузоподъемности от размера и подачи плеча:

На основной стреле в 20 м при ее вылете на 6 м вперед достигается наибольшая грузоподъемность 100 т, крюк поднимается до 18. 2 м;
На максимально удлиненной стреле в 50 метров, собранной из вставок размером по 5 или 10 м – грузоподъемность не превышает 30 м;
При использовании двадцатиметрового гуська и высоте подъема крюка до 61.6 м грузоподъемность составляет 16.3 т;
В башенном исполнении конструкции со стреловым оборудованием кран может поднять около 55 тонн груза.

Для каждой длины стрелы на автокране предусмотрен противовесный груз. Проведение операций подъема, выполняемых на основном плече, допустимо с массой противовеса 38.4 тонны. Удлинение на любой размер требует наличие противовеса 44.8 тонны.
