ХАРАКТЕРИСТИКИ МОНТАЖНЫХ КРАНОВ. | Автор топика: Vishesh

Кран КС-5363 — дизель-электрический грузоподъемностью 25 т, оснащен 25- и 5-тонными крюками механизмов основного и вспомогательного подъема.

На кране может быть использован двухканатный грейфер с ковшом емкостью 2 м3.
На кране применен многомоторный привод постоянного тока с питанием энергией от собственной силовой установки.
Скорости исполнительных механизмов регулируют по системе генератор — двигатель (Г — Д) изменением напряжения главного генератора, питающего двигатели. При передвижении крана без груза платформу разрешается поворачивать. Кран имеет широкий диапазон скоростей всех механизмов, в том числе механизма передвижения в рабочем и транспортном положениях.
Механизмами крана управляют с помощью смешанной системы: гидравлической, электрической и механической.
Основными механизмами управляют с пульта кнопками и двумя командоконтроллерами. Для переключения коробки передач, управления выносными опорами, поворотом колес, тормозами механизма передвижения и блокировкой дифференциала предусмотрена насосная гидравлическая система. Опорами и блокировкой управляют с пульта, закрепленного на ходовом устройстве, а остальными механизмами — из кабины машиниста.
Гидравлическая система включает в себя шестеренный насос НШ-32Э производительностью 35 л/мин при давлении 10, 5 МПа.
Лебедки крана оснащены канатоукладчиками и шпиндельными конечными выключателями.

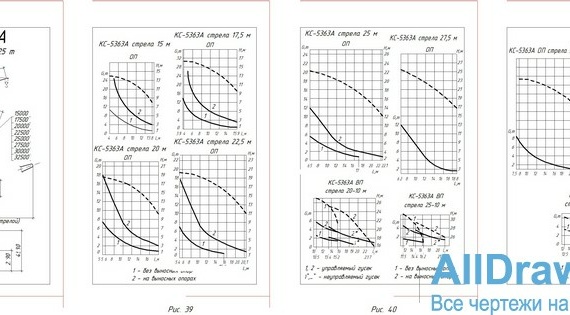

Основную стрелу 15 м удлиняют с помощью вставок длиной 5 и 10 м до 20; 25 и 30 м. На этих стрелах можно монтировать гуськи 8 и 15 м. Кран оснащают башенно-стреловым оборудованием.

Описание гусеничного крана РДК-25 (РДК-250, RDK-250)
РДК-250 (он же РДК-25) — широко распространенный монтажный гусеничный кран, — применяется для строительных, монтажных и погрузочно-разгрузочных работ. Гусеничные краны РДК-25 выполняют работы: от нулевого цикла строительства до окончательного возведения надземных объектов, — и не нуждаются в специализированном подходе при эксплуатации. Простота технических решений делает РДК-250 максимально надежным для выполнения любых работ.

— Основная стрела крана 12, 5м, удлиняется до 32, 5м решетчатыми вставками 5м и 10м с помощью безрезьбовых пальцевых соединений, что обеспечивает быстрый монтаж стрелы.
— На кран может быть установлен неподвижный (жесткий) пятиметровый гусек, с крюком для вспомогательного подъема г/п 5 тн.
— Кран RDK-250 может перемещаться с грузом до 25тн со скоростью 1 км/ч по неподготовленной площадке.
— Кран РДК-25 не требует заранее подготовленной площадки для работы. Гусеничный ход обеспечивает уверенную проходимость в самых разнообразных условиях, обеспечива хорошую устойчивость при передвижении и работе с грузами.
— Конструкция гусеничного хода и привод крана позволяют выполнять разворот на кривых любого радиуса и на месте.
— РДК-250 оборудован теплозащищенной и шумоизолированной кабиной, с хорошей видимостью рабочего пространства и области расположения грузовых лебедок.
— Питание крана возможно как от внутренней дизель-генераторной установки мощностью 70кВт, так и от внешнего источника электропитания 50Гц 380В.
— Дизель-генераторная установка крана 70 кВт может применяться для обширного спектра нужд — как доп. источник электроэнергии.
— Питание от внешней электросети 380В 50Гц обеспечивает экологичность и относительную бесшумность при работе в городе, что также существенно экономит топливо.
— Адаптирован для различных климатических поясов: от арктического до экваториального.
— Стандартное управление краном РДК-25 хорошо знакомо большинству операторов.

Tags: Кран кс 5363 схема электрическая принципиальная

как всегда убитый КС 5363 Д

на кране кс-5363 пропал ход вперед и назад | Автор топика: Николай

на кране кс-5363 пропал ход вперед и назад. если кто-то сталкивался с такой проблемой помогите. Валерий

Раиса никогда не делел их, думаю искать в слабых местах, думаю токоприёмник, узнай пускатели щёлкают? ? еели нет начинай искать с 51го, хотя причин может быть тысяча и последняя твоя

Схемы электрического привода кранов

Схемы электрического привода кранов

Электрический привод применяют на следующих стреловых кранах: – одномоторных переменного тока с питанием от внешней сети; – многомоторных дизель-электрических переменного и постоянного тока.

В кранах с многомоторным приводом электрический ток вырабатывается собственной силовой установкой и поступает от синхронного генератора к электродвигателям исполнительных механизмов.

На гусеничных кранах применен электрический привод переменного тока; на пневмоколесных и на спецшасси автомобильного типа — привод постоянного тока. Электрическая схема дизель электрического привода предусматривает возможность питания электродвигателей не только от генератора, но и от внешней сети трехфазного тока напряжением 380 В с частотой 50 Гц.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Питание от внешней сети осуществляется кабелем, который позволяет подавать энергию через кольцевой токоприемник на панель управления в кранах с приводом на переменном токе. На питание от внешней сети переходят путем переключения на панели управления.

В кранах с приводом на постоянном токе ток от внешней сети поступает в электродвигатель переменного тока, вращающий синхронный генератор постоянного тока.

Электрооборудование дизельных стреловых самоходных кранов не является силовым. Электрооборудование крана КС-4361А, например, служит для питания внутреннего и наружного освещения, световой и звуковой сигнализации, ограничителя грузоподъемности; обеспечивает запуск пускового двигателя, обогрев и вентиляцию кабины управления, подогрев дизеля.

Источником постоянного тока служит генератор Г-66, который предназначен также для зарядки аккумуляторной батареи БСТ-42. Генератор приводится в движение от дизеля через зубчатую передачу.

Для регулирования напряжения и защиты генератора предусмотрен реле-регулятор, состоящий из реле напряжения, ограничителя тока и реле обратного тока (предотвращает разрядку аккумуляторной батареи на генератор при неработающем дизеле). Для защиты от короткого замыкания служат плавкие предохранители.
Электросеть крана в период остановок дизеля получает питание от батареи, которую используют также для запуска пускового двигателя электростартером. Величину зарядного и разрядного тока батареи определяют с помощью амперметра.

В систему электрооборудований крана входит комплект преобразователей, устанавливаемых на двигателе, масляном баке турботранс-форматора и компрессоре. Эти преобразователи позволяют через соответствующие прибору контролировать температуру воды и масла дизеля, температуру масла в турботрансформаторе, давление масла в системах дизеля и компрессора.

Предельные положения стрелы фиксируются конечным выключателем, который воздействует на цепь электромагнита. Последний управляет золотником, который при достижении стрелой крайнего положения и срабатывания выключателя отключает турботранеформатор и включает тормоз лебедки. Магнит получает питание от работающего дизеля через реле.

В электросхеме предусмотрена кнопка управления, которая позволяет шунтировать конечный выключатель и возвращать стрелу в рабочее положение, а также включать ограничитель грузоподъемности при его срабатывании.

На пульте управления смонтирована кнопка для включения звукового сигнала. Переносную лампу ремонтного освещения включают через штепсельную розетку.

Электрооборудование кранов с одномоторным приводом переменного тока может быть рассмотрено на примере экскаваторов-кранов ЭО-6111Б, Э-2503. Кран ЭО-6111Б оборудован асинхронным коротко-замкнутым электродвигателем, управляемым с помощью пусковых резисторов.

Двигатель получает питание электроэнергией от внешней сети напряжением 380 В с помощью гибкого кабеля 3 X 70 + 1 X 35 мм2. Жилы кабеля соединены с клеммами на вводной коробке крана. Для передачи тока от вводной коробки, закрепленной на ходовом устройстве крана, на поворотную платформу предусмотрен кольцевой токоприемник. От токоприемника ток подводится к автомату, смонтированному в закрытом ящике. Для контроля за силой тока и напряжением подводимого тока служат амперметр и вольтметр, установленные на крышке ящика.

Автомат обеспечивает максимально-нулевую защиту двигателя от перегрузок и при обесточивании автоматически отключает его., от сети. Автомат регулируют на максимально допускаемую силу тока с помощью винтов, затягивающих пружинки выключающих кулачков. В зависимости от вида работ (погрузочно-разгрузочные или монтажные) и режима использования крана автомат регулируют на различную силу тока. Эту работу должен выполнять только квалифицированный электрослесарь.

От автомата ток поступает в электродвигатель. Управляют двигателем с помощью кнопок «Пуск» и «Стоп». В цепь двигателя включается пусковое сопротивление, которое выключают после разгона двигателя через контактор и кнопку «Стоп», расположенную на ящике автомата.

Сети освещения и сигнализации включены во внешнюю сеть через два понижающих трансформатора мощностью 0,25 кВт напряжением 380/12 В; при параллельном соединении обеспечивают напряжение в осветительной сети 24 В. Включается и выключается осветительная сеть с помощью отдельного выключателя. В сети освещения и сигнализации имеются плавкие предохранители.

Для внешнего освещения предусмотрены два прожектора мощностью по 300 Вт, а для внутреннего освещения — три плафона с лампами по 60 Вт. Прожекторы включают пакетным выключателем, а лампы плафонов — выключателями. Звуковой сигнал включают с помощью кнопки. Для безопасной работы кран обязательно заземляют. С этой целью нулевую жилу гибкого кабеля подключают одним концом к нулевой клемме распределительного ящика, а вторым концом — к заземляющему болту вводной коробки.

Электрооборудование кранов с многомоторным приводом переменного тока распространено достаточно широко. По сравнению с одномоторным двигателем внутреннего сгорания он отличается рядом положительных технико-эксплуатационных качеств: возможностью использования серийного электрооборудования; относительно простой и надежной в работе электросхемой, обеспечивающей в сочетании с многоскоростными лебедками регулирование частоты вращения механизмов в заданных пределах; возможностью питания крана от внешней электросети общего назначения, что увеличивает моторесурс дизеля, облегчает условия работы машиниста, снижает эксплуатационные расходы; созданием исполнительных механизмов в виде отдельных блоков с собственным приводом, что упрощает их обслуживание и ремонт, позволяет работать в оптимальном режиме, широко совмещать отдельные движения; использованием прогрессивных надежно работающих приборов безопасности — ограничителей, указателей, счетчиков.

В гусеничном кране СКГ-40А использован многомоторный дизель-электрический привод переменного тока.

Силовая установка ДГ-75-3 крана СКГ-40А состоит из дизеля 64412/14 и генератора ЕС-93-4С мощностью 75 кВт. Все двигатели исполнительных механизмов получают питание от собственного генератора, но предусмотрена возможность включения крана непосредственно во внешнюю электросеть напряжением 380 В через кольцевой токоприемник.

Грузовая лебедка основного подъема оборудована крановым двигателем с фазовым ротором, управляемым контроллером и коротко-замкнутым двигателем, который включается и выключается с помощью пускателя. Лебедка вспомогательного подъема оборудована двух-скоростным короткозамкнутым двигателем, управляемым контроллером с измененными кулачками. В стреловой лебедке установлен короткозамкнутый двигатель с управлением кулачковым контроллером.

Механизм поворота крана оснащен крановым электродвигателем с фазовым ротором. Электродвигателем управляют с помощью кулачкового контроллера. Каждый механизм передвижения оборудован фазовым электродвигателем, управляемым кулачковым контроллером.

Цепи основных двигателей и всего крана имеют токовую защиту в виде максимальных реле.

При питании крана от внешней сети ток по гибкому кабелю КРПТ-3 X 35 + 1 X 10 поступает в вводную коробку и далее к токоприемнику. Для присоединения кабеля при погрузке крана на железнодорожную платформу предусмотрены клеммы, смонтированныеV у переключателя-разъединителя. Переключатель служит для соединения силовой цепи крана с цепью генератора при работе от дизеля или внешней сети.

В общей цепи, а также в цепях, лебёдок вспомогательного подъема и стреловой предусмотрены автоматические выключатели, монтируемые на щите управления. Там же установлены вольтметр, амперметры и частотомер.

Для безопасной работы применены ограничители рабочих движений и грузоподъемности, конечные выключатели которых включены в цепь управления. На кране также предусмотрен общий аварийный выключатель, позволяющий машинисту в случае необходимости обесточить весь кран, и выключатель люка для спуска в ходовую раму, который отключает все механизмы крана.

Сети сигнализации и освещения включены в силовую цепь через трансформатор 380/12 В мощностью 0,25 кВт. Через трансформатор подается ток четырем лампочкам для освещения кабины и к лампочке на пульте управления; в эту цепь включен звуковой сигнал. Для освещения внешней площадки установлены два прожектора с лампами мощностью 500 Вт, напряжением 220 В. Для ремонтного освещения предназначена переносная лампа 12 В, которая питается от двух аккумуляторных батарей 6-СТЭ-128. Батареи питают внутреннюю сеть освещения при обесточивании крана. Подключаются батареи с помощью пакетного переключателя.

Цепь управления присоединена непосредственно к силовой цепи крана через плавкие предохранители. В кабине управления смонтирована защитная панель ПЗКБ-160.

Для обогревания кабины управления в зимнее время установлена электропечь мощностью 1 кВт, напряжением 220 В.

Электрооборудование кранов с многомоторным приводом постоянного тока рассмотрено на примере кранов КС-5363, КС-6362 и КС-7362.

Силовая установка крана КС-5363 состоит из дизеля ЯМЗ-236 и двух генераторов постоянного тока напряжением 220 В. Для питания электродвигателей лебедок и механизма передвижения использован электродвигатель ДК-ЗОЗБ мощностью 50 кВт, выполняющий роль генератора постоянного тока.

Для питания электродвигателя механизма поворота, цепей управления, возбуждения и освещения применен вспомогательный генератор П-62 мощностью 11 кВт. Двигатель механизма поворота может питаться и от главного генератора. В кране использованы электродвигатели постоянного тока кранового типа с повышенной перегрузочной способностью и механической прочностью.

Для работы крана от внешней сети использован электродвигатель А02-72-4 переменного тока на 380 В.

Для пуска дизеля и питания его контрольно-измерительной аппаратуры, а также для питания цепей освещения, сигнализации на кране установлены Две аккумуляторные батареи напряжением по 12 В; батареи подзаряжают от отдельного генератора, вращающегося от дизеля. Эти же батареи питают цепи стоп-сигнала и двух вентиляторов для циркуляции воздуха в кабине машиниста.

Частоту вращения двигателя механизма поворота регулируют резистором. Рабочую частоту вращения остальных электродвигателей , регулируют путем изменения напряжения главного генератора, питающего двигатели, в соответствии с инструкцией по эксплуатации крана.

Механизмами крана управляют с помощью командоконтроллеров. Для пуска двигателя стреловой лебедки нажимают кнопку и перемещают рукоятку контроллера в положение «Вверх» или «Вниз», что соответствует подъему или опусканию стрелы. Останавливают стрелу переводом рукоятки в нулевое положение и нажатием кнопки «Стоп». Механизмом поворота управляют с помощью командоаппарата и переключателя, воздействующего на вспомогательный генератор.

Для повышения точности наводки элементов при монтажных работах используют главный генератор и командоконтроллер грузовой лебедки. Рукоятку контроллера механизма поворота устанавливают в 5-е положение и затем скорость регулируют контроллером лебедки. Для поворота вправо рукоятку перемещают в положение, соответствующее подъему груза, а для поворота влево — спуску груза. Останавливают механизм, перемещая рукоятки обоих контроллеров в нейтральное положение. Совмещение движений при указанном регулировании скоростей не разрешается.

Механизмом передвижения управляют с помощью тех же аппаратов. Пуск и разгон двигателя производят через кнопку «Пуск» и рукоятку контроллера плавным ее переводом из 1-го (меньшая скорость) в 5-е положение (большая скорость). Движение вперед или назад зависит от направления вращения рукоятки «Вправо» или «Влево».

Чтобы изменить скорость движения с 1-й на 2-ю, надо выполнить следующие операции: рукоятку контроллера установить в нейтральное положение; рукоятку коробки передач поставить на 2-ю скорость; нажать кнопку «Пуск» и плавно повернуть рукоятку контроллера в необходимом направлении.

Для электрического торможения во время движения крана рукоятку контроллера переводят в нейтральное положение и нажимают последовательно первую кнопку — «Тормоз», а затем вторую кнопку и держат ее. Отпустив вторую кнопку, автоматически прекращают торможение крана.

С целью смягчения действия динамического торможения при скорости движения выше 7 км/ч предварительно подтормаживают кран с помощью гидротормоза (тормоза) и только после этого действуют второй кнопкой.

Для кратковременной остановки крана переводят рукоятку контроллера в нейтральное положение, нажимают кнопку «Стоп» и включают тормоз механизма передвижения. В случае длительной остановки используют стояночный тормоз.

Для работы при отрицательной температуре в кабине предусмотрена электропечь и обогреватели лобового стекла.
