Кран КС-3562а грузоподъемностью 10 т
Категория:
Краны стреловые самоходные
Публикация:
Кран КС-3562а грузоподъемностью 10 т
Читать далее:
Кран СМК-10 грузоподъемностью 10 т
Кран КС-3562а грузоподъемностью 10 т

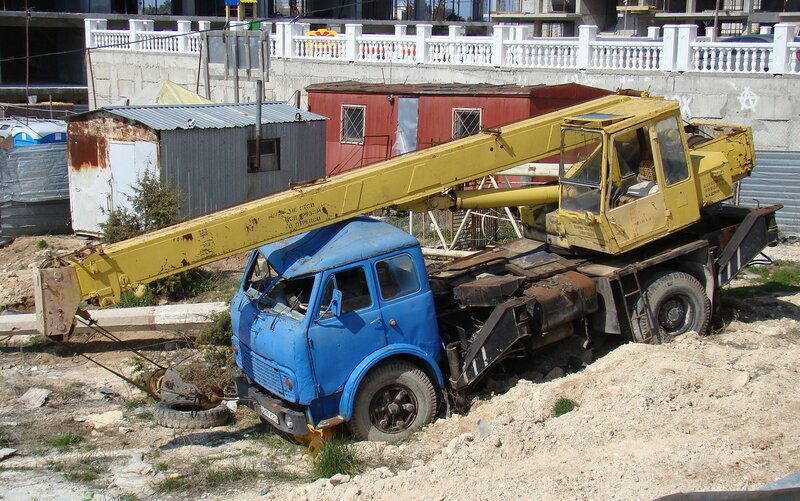

Кран КС-3562А смонтирован на шасси автомобиля МАЗ-500А. Привод передвижения крана — механический, остальных механизмов — гидравлический. Основная стрела длиной 10 м состоит из двух секций, с помощью вставок удлиняется до 14 и 18 м. Стрела длиной 18 м может быть оснащена гуськом длиной 3 м. Предусмотрено перемещение крана с грузом массой 2,5 т на крюке основной стрелы в положении «стрела назад» при вылете 3 м со скоростью 5 км/ч. Масса крана — 14,3—15 т. Колея колес: передних— 1950 мм, задних— 1900 мм. Радиус поворота крана по колее внешнего переднего колеса — 8,5 м. Максимальная нагрузка на выносную опору—190 кН (19,2 т). Максимальное давление выносных опор на грунт: без подкладок — 2,2 МПа (22,5 кг/см2), с подкладками — 0,5 МПа (5,2 кг/см2).
Нагрузка на оси шасси в транспортном положении: на переднюю — 43—47 кН (4,4—4,75 т), на заднюю — 97— 96 кН (9,9—9,76 т).
Рис. 1. КС-3562А стрела 10
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Рис. 2. КС-3562А стрела 14
Рис. 3. КС-3562А стрела 18
Рис. 4. КС-3562А стрела 18—3 м
—
Кран КС-3562А смонтирован на шасси автомобиля МАЗ-500А, оснащен грузоподъемной и стреловой лебедками и механизмом поворота. Все механизмы крана КС-3562А имеют индивидуальные гидромоторы, получающие питание от одного гидронасоса. Гидронасос приводится в действие от дизеля автомобиля, с которым он соединен посредством коробки отбора мощности. Коробка отбора мощности передает вращение либо гидронасосу, либо заднему мосту автомобиля. Кинематическая схема крановых механизмов приведена на рис. 5, а, привода гидронасоса — на рис. 5, б.
Тормоза крановых механизмов — нормально замкнутые двухко-лодочные с гидроразмыкателями.
Управление крановыми механизмами— гидравлическое. Опорно-поворотное устройство — однорядное с перекрещивающимися роликами. Ходовая рама крана снабжена четырьмя выносными гидравлическими опорами и стабилизатором для выключения рессор заднего моста автомобиля.
Основная стрела крана длиной 10 м состоит из двух секций, выполненных из уголков. За счет сменных секций стрела может быть удлинена до 14 и 18 м. На стрелу 18 м предусматривается установка гуська длиной 3 м.
Кран имеет башенно-стреловое рабочее оборудование (Б. С. О.) и выдвижную стрелу длиной 10 м, поставляемые по специальному заказу.
Кран снабжен ограничителем грузоподъемности типа ОГП-1 и ограничителями хода стрелы и крюков.
Рис. 5. Кинематическая схема механизмов автомобильного крана КС-3562А:
а — крановых механизмов, б — привода гидронасоса; I — двигатель автомобиля. II — коробка передач автомобиля. III — коробка отбора мощности, IV — гидронасос, V — задний мост автомобиля, VI — гидромотор.
VII— грузовая лебедка, VIII — стреловая лебедка, IXмеханизм поворота; 1—17 — зубчатые колеса
Таблица 1
Техническая характеристика крана КС-3562А
Таблица 2

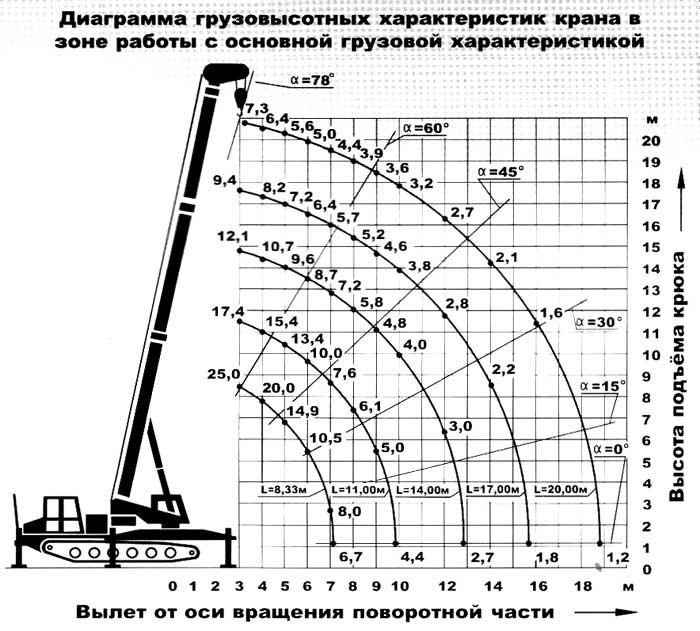

Грузоподъемность, вылет, высота подъема крюка
Таблица 3
Характеристика зубчатых колес
КС-3562Б автокран на шасси МАЗ-5334 — Каталог К.В.Х.
Изготовитель: Ивановский завод автомобильных кранов, с 1990 г. — АО «Автокран».
В ноябре 1954 года из ворот еще строившегося предприятия вышел первый автомобильный кран грузоподъемностью 5 т с механическим приводом на шасси МАЗ-200. К началу 1960-х годов ивановские краностроители освоили производство еще нескольких моделей автокранов на шасси МАЗ-200: дизель-механического К-61 грузоподъемностью 6 т; дизель-электрического К-52 грузоподъемностью 5 т; дизель-электрического К-68 грузоподъемностью 6,3 т с выдвижной стрелой и дизель-механического К-69 грузоподъемностью 6,3 т.
Территориальная близость СКБ краностроения и Ивановского завода автомобильных кранов обусловила тот факт, что этот завод служил производственной базой для создания опытных машин.
В 1963 году, благодаря совместным усилиям двух предприятий, появился опытный образец гидравлического пневмоколесного крана К-2,5-2 грузоподъемностью 2,5 тонны. В качестве его основы использовалось короткобазное шасси автомобиля ГАЗ-63 с обоими ведущими мостами и кабиной с панорамным остеклением, которая одновременно являлась и кабиной крановщика. В ту же пору завод изготовил опытный образец первого отечественного гидравлического короткобазного крана К-42 грузоподъемностью 4 т. В 1964 году этот кран прошел испытания и был рекомендован Госкомиссией к серийному производству, но в серию не пошел.
Автомобильные краны с гидравлическим приводом имеют преимущества перед кранами с другими типами приводов. Они обладают более высокими технико-экономическими показателями, проще по устройству и в управлении, меньше по мертвой массе. Гидравлический привод позволяет подводить мощность к исполнительным механизмам без использования сложных и громоздких передач, плавно регулировать скорости рабочих механизмов.
Для их изготовления не требуется дорогостоящих цветных металлов, как для кранов с электроприводом. Механизмы гидрокрана имеют высокую износоустойчивость и легко предохраняются от перегрузок. У кранов с гидроприводом с его помощью производится также включение и выключение стабилизатора устойчивости, установка на выносные опоры и снятие с них, что значительно облегчает труд машиниста и значительно сокращает время подготовки крана к работе.
С прекращением производства МАЗ-200, в 1965 году, Ивановский завод осуществил переход к новому модельному ряду кранов грузоподъемностью 6,3 т на шасси МАЗ-500: механического К-64 с пневмоуправлением и решетчатой стрелой и дизель-электрического К-67 с выдвижной стрелой. А годом позже прошел приемочные испытания и был рекомендован к серийному производству дизель-механический кран К-1014 (КС-3561) грузоподъемностью 10 тонн на шасси МАЗ-500. Стрела длиной 10 м с помощью вставок могла удлиняться до 14 и 18 м.
Опытный образец гидравлического крана КС-3562 на шасси МАЗ-500 (под индексом К-1015) был изготовлен на Ивановском автокрановом заводе в 1967 году.
В 1970 году началось серийное производство гидравлического автокрана КС-3562А грузоподъемностью 10 тонн на шасси МАЗ-500А, имевшего широкую унификацию со снятой с производства моделью КС-3561 с механическим приводом. Этот кран также оснащался решетчатой стрелой с тросовой подвеской, но имел гидропривод всех механизмов. В связи со сменой базового шасси на МАЗ-5334 с 1977 г. был начат выпуск автокрана КС-3562Б. Существовал кран с башенно-стреловым оборудованием, но в серию он не пошел.
Дальнейшим развитием конструкции кранов с гидроприводом стал КС-3571 грузоподъемностью 10 тонн на шасси МАЗ-500А с телескопической стрелой и гидроцилиндрами ее подъема. Эта модель пошла в серию в 1974 году, а в 1978-м удостоилась Государственного «Знака качества» СССР.
Признанием успехов в освоении гидравлических кранов стал орден Трудового Красного Знамени, которым завод наградили в 1976 году.
Стоит отметить, что освоение выпуска гидравлических автокранов не стало поводом для одномоментного снятия с производства моделей с механическим и электрическим приводом.
Так, механический кран К-64 был отправлен в отставку в 1972 году, электрические К-67 и 8Т210 — соответственно в 1976-м и 1982-м. А гидравлический кран КС-3562Б с решетчатой стрелой выпускали аж до 1987 года.
В 1980-х годах производство на ИЗАК достигло наивысших показателей за всю историю отечественного краностроения: годовые объемы превышали 5000 автокранов.
Описание и технические характеристики. (techstory.ru).
Краны КС-3562А и КС-3562Б грузоподъемностью 10 т с индивидуальным гидроприводом механизмов, смонтированы на шасси грузового автомобиля МАЗ-5334 (ранее МАЗ-500А). Шасси оборудовано торсионным стабилизатором и поворотными выносными опорами, устанавливаемыми с помощью гидропривода. Опорно-поворотное устройство роликовое.
Основным стреловым оборудованием является иевыдвижная решетчатая стрела В комплект сменного рабочего оборудования входят невыдвижные удлиненные стрелы двух — модификаций и невыдвижная стрела с гуськом. Привод крана индивидуальный гидравлический от аксиально-поршневого насоса при номинальной частоте вращения 943 об/мин.
Насос приводится от двигателя базового автомобиля через коробку передач и коробку отбора мощности. Насос пускается в работу только на холостом ходу при полностью заполненной маслом гидросистеме. При низких температурах окружающего воздуха насос пускают на минимальной частоте вращения, постепенно увеличивая ее до номинального значения.
Основными крановыми механизмами и выносными опорами управляют с помощью гидрораспределителей. Тормоза всех механизмов колодочные, нормально закрытые, автоматические. Размыкают тормоза гидроразмыкателями.
Органы управления работой крана и контрольно-измерительная аппаратура расположены в кабине. Грузовой и стреловой лебедками управляют с помощью рукояток, а механизмом поворота — с помощью рукоятки. При перемещении рукояток вперед («от себя») происходит опускание груза и стрелы и поворот вправо, а при перемещении рукояток «на себя» подъем груза и стрелы и поворот влево. Кабина машиниста оборудована стеклоочистителем, вентилятором и отопителем.
На кране установлены ограничители подъема крана и стрелы, ограничитель грузоподъемности ОГП-l, маятниковый креномер, указатель вылетов и сигнализатор опасного напряжения.
