Виды круглых электромагнитов в зависимости от: диаметра, катушки, грузоподъемности

Круглые электромагниты производства ООО “Кировский завод электромагнитов “ДимАл” в зависимости от диаметра делятся на следующие подгруппы:

ДКМ010-ДКМ055;

ДКМ080-ДКМ120;

ДКМ140-ДКМ165;

ДКМ180-ДКМ230.

По материалу катушки:

медные – М,

алюминиевые – А,

составная катушка (медь-алюминий – МА, медь-алюминий-медь – МАМ) – получен патент.

По категории грузоподъемности (за исключением ДКМ010-ДКМ100):

легкая серия,

средняя серия,

тяжелая серия,

сверхтяжелая серия.

По конструктивному исполнению:

стандартное,

с теплостойкой прокладной,

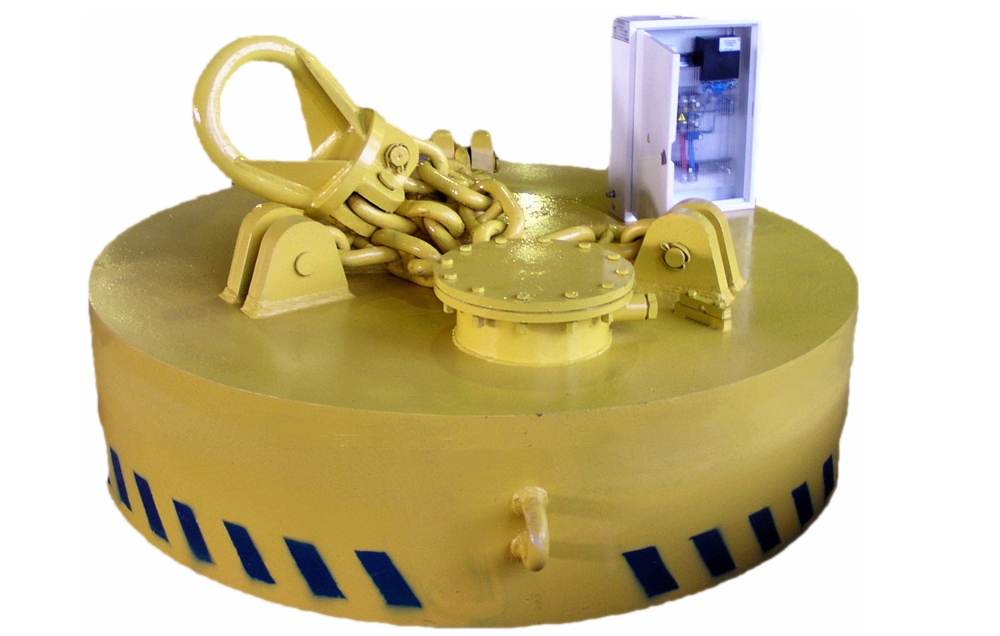

для подводных работ.

Структура обозначения круглого электромагнита при заказе:

Пример: электромагнит ДКМ120С-Т-У1 ТУ 3458-011-52350886-2005, электромагнит ДКМ080Л-У1 ТУ 3458-011-52350886-2005

В исключительных случаях, по требованию заказчика, в обозначении электромагнита возможно указание материала катушки.

Пример: электромагнит ДКМ165С/МАМ-П-У1 ТУ 3458-011-52350886-2005

Аналоги круглых электромагнитов серии ДКМ

М22 – ДКМ080

М42 – ДКМ120C

М62 – ДКМ165C

1 – магнитопровод; 2 – катушка; 3 – экран; 4 – броня; 5 – закладные дуги; 6 – заливочный компаунд; 7 – цепной трехветьевой строп; 8 – термопрокладка

Устройство электромагнита

Магнитопровод (1) электромагнита выполняется в литом либо сварном варианте. Преимущества литого магнитопровода: наличие ребер охлаждения, отсутствие воздушных зазоров внутри магнитопровода, относительно прост при производстве электромагнита. Преимущества сварного корпуса: возможность получения любых размеров (диаметр, высота, толщина стенок и внутреннего полюса), дешевле относительно литого. Магнитопровод протачивается под требуемые размеры.

Катушка (2) электромагнита наматывается прямоугольным проводом, изоляция провода выполняется пропитанной компаундом лентой. После намотки катушки она помещается в емкость и заливается компаундом. Далее емкость вместе с катушкой помещается в печь для отверждения компаунда (получается «корка»).

После окончания механической обработки магнитопровода спеченная катушка помещается внутрь магнитопровода. Далее устанавливается экран (3), при необходимости термопрокладка (8), броня (4), завариваются закладные дуги (5). Окончательная заливка электромагнита осуществляется заливочным компаундом (6) методом вакуумирования. После окончательной заливки производится отверждение компаунда в печи.

По окончании отверждения электромагнит достается из печи, проводится покраска электромагнита, доливка коробки выводов компаундом, установка шильдика.

Далее устанавливается цепной строп (7) либо траверса (7) и проводятся испытания на отрывном стенде на соответствие ТУ (отрывное усилие, грузоподъемность).

Основные отличия электромагнитов марки ДКМ перед магнитами М22/М42/М62

Повышенная грузоподъемность в зависимости от категории исполнения электромагнита (Легкая, Средняя, Тяжелая, Сверхтяжелая). Электромагниты Легкого исполнения по грузоподъемности являются аналогами типовых/стандартных электромагнитов. Электромагниты Средней, Тяжелой и Сверхтяжелой категорий грузоподъемности являются электромагнитами с увеличенной грузоподъемностью за счет введения в их конструкцию изменений, специальных технологий, которые усиливают и перераспределяют магнитные потоки.

Выполнение электромагнита в 3-х полюсном исполнении магнитопровода (получен патент) позволило не только повысить его грузоподъемность, но и его механическую прочность за счет дополнительной опоры броневого листа. Применение компьютерного моделирования позволяет без снижения средней напряженности добиться более равномерного распределения магнитного поля по рабочей плоскости электромагнита, увеличить объем и массу поднимаемого скрапа, по сравнению с типовыми электромагнитами.

Минимальное снижение грузоподъемности электромагнита при нагреве в процессе работы.

Брызгозащиенная коробка выводов с откидной крышкой, позволяет снизить вероятность выхода из строя электромагнита и увеличить срок его службы.

По классу нагревостойкости все применяемые материалы не ниже класса 220, что говорит о высокой надежности выпускаемой продукции.

Все электромагниты могут быть изготовлены как в литых, так и в сварных корпусах, с сохранением всех эксплуатационно-технических характеристик.

Все электромагниты могут быть выполнены как в термозащищенном, так и в подводном исполнении.

Электромагнит круглый в Владикавказе: 105-товаров: бесплатная доставка, скидка-44% [перейти]

Партнерская программаПомощь

Владикавказ

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Мебель и интерьер

Сельское хозяйство

Вода, газ и тепло

Все категории

ВходИзбранное

-18%

460

561

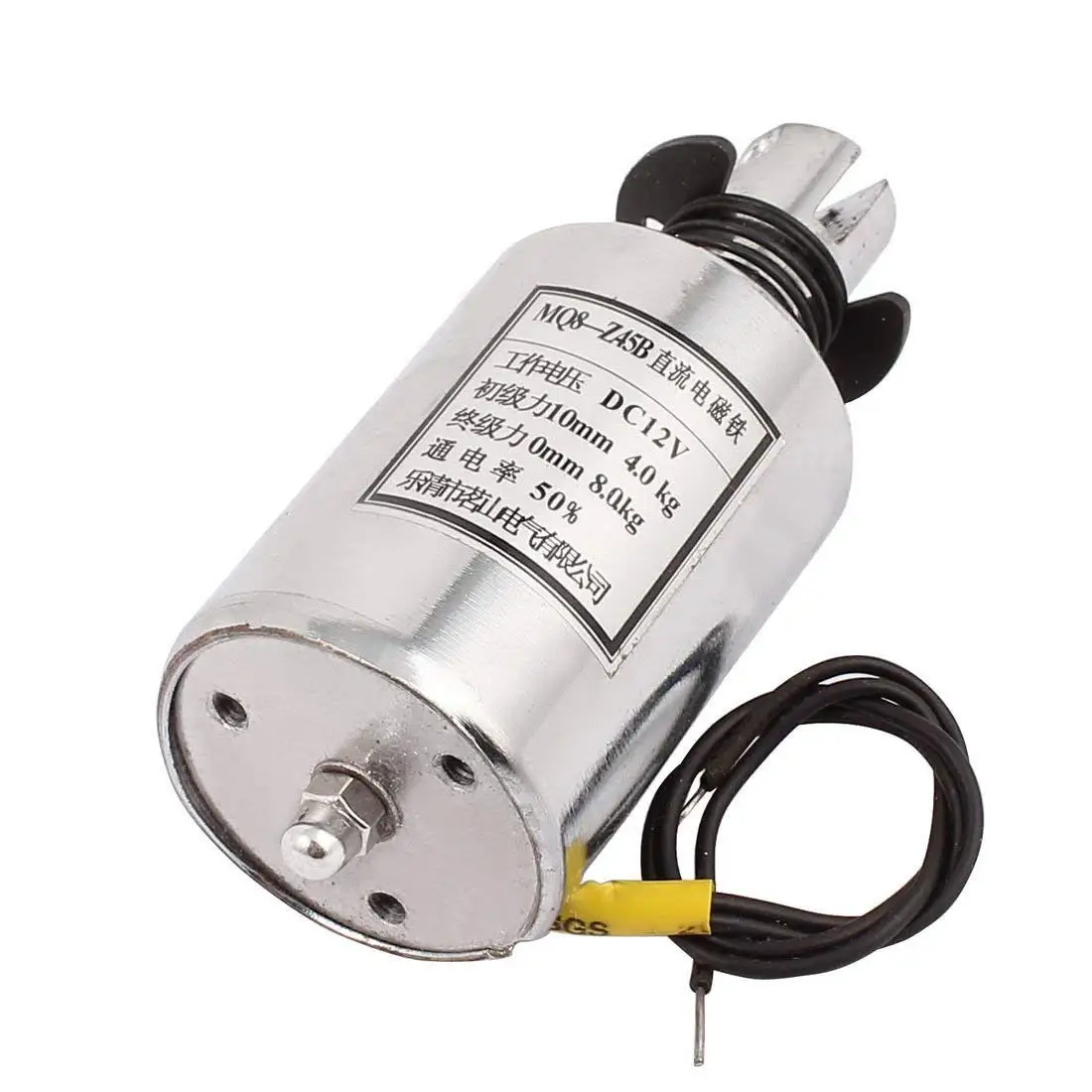

Круглый трубчатый Тяговый электромагнит, цилиндрический магнит, фотомагнит, 12 В, 24 В постоянного тока, ход 10 мм, 19 Вт

ПОДРОБНЕЕ

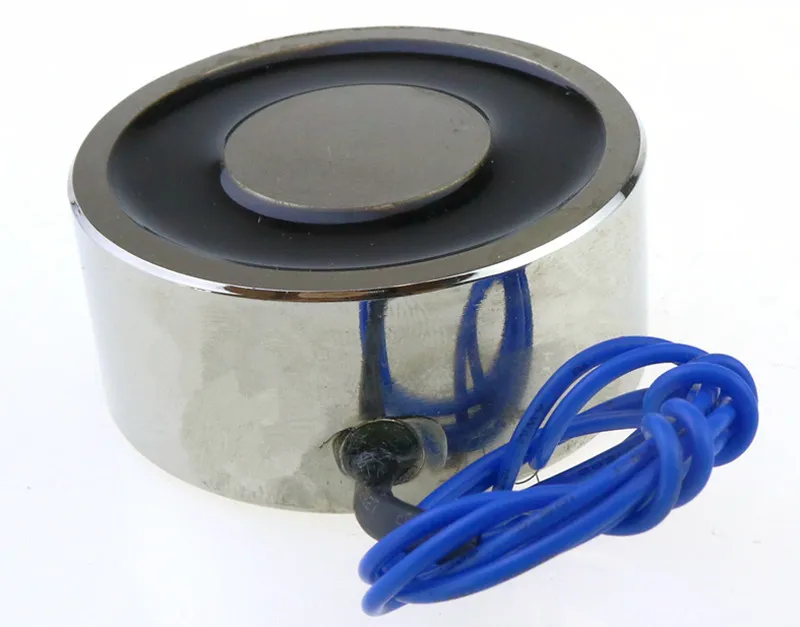

1 шт. , Круглый цилиндрический электромагнитный магнит, ход 10 мм, 80 кг

ПОДРОБНЕЕ

1 шт. Бесплатная доставка DS-1939L Тяговый электромагнит, круглая труба, dc12v, ход 10 мм Соленоидный клапан dc24v 500gf

ПОДРОБНЕЕ

Небольшие круглые магниты NdFeB N35, 50-1000 шт., 8×1,5 мм, диаметр 8 мм x 1,5 мм, неодимовый магнит на холодильник, постоянные магниты 8 1,5 мм

ПОДРОБНЕЕ

ЭПК КЭМ-10 круглый клапан электромагнитный / аналог 5320-3721500 Тип: клапан

ПОДРОБНЕЕ

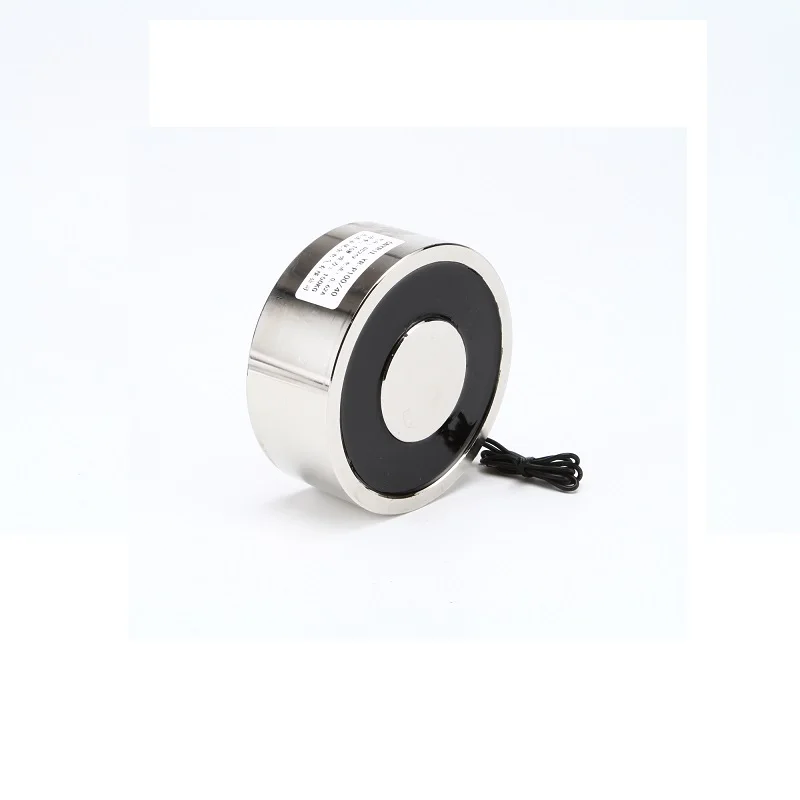

Круглый электромагнитный магнит, 120 кг

ПОДРОБНЕЕ

-44%

175

313

5/10/20/30/50 шт. 25×2 мм Круглый Мощный Магнитный Магнит 25 мм X 2 мм дисковый Неодимовый Магнит 25×2 мм постоянные магниты 25 2

ПОДРОБНЕЕ

-41%

169

287

ПОДРОБНЕЕ

1 шт. 13/30TL круглая труба пуш-ап Тип Воздействия Электромагнит постоянного тока 12V 24V Миниатюрный Электромагнит

ПОДРОБНЕЕ

Небольшие магниты 200 шт. магнит 4 2 4×2 мм мини-диск редкоземельные постоянные магниты мощные круглые магниты NdFeB насыпью никель / набор (200 шт.)

ПОДРОБНЕЕ

-40%

185

309

10/20/50/100/150/200 шт. 10×3 дисковые мощные магниты N35 круглые постоянные магниты 10×3 мм неодимовый магнит 10 3 поисковый магнит

ПОДРОБНЕЕ

Электромагнит P25/20, 12В, 5 кг

ПОДРОБНЕЕ

-15%

4 710

5541

1000 шт. 9×2 мм неодимовый магнит 9×2 мм редкоземельный небольшой Сильный Круглый постоянный 9 2 мм Электромагнит на холодильник NdFeB никель / набор (1000 шт.)

ПОДРОБНЕЕ

Круглый электромагнитный магнит / набор (2 шт.)

ПОДРОБНЕЕ

Небольшой потайной круглый неодимовый магнит NdFeB, мощные редкоземельные постоянные магниты на холодильник для самостоятельной сборки, стандартные / набор (10 шт.)

ПОДРОБНЕЕ

-7%

201

216

5 шт. неодимовый магнит Галлий Маленькие Круглые сильные магниты Электромагнит дисковый на холодильник магнит динамика / набор (5 шт. )

ПОДРОБНЕЕ

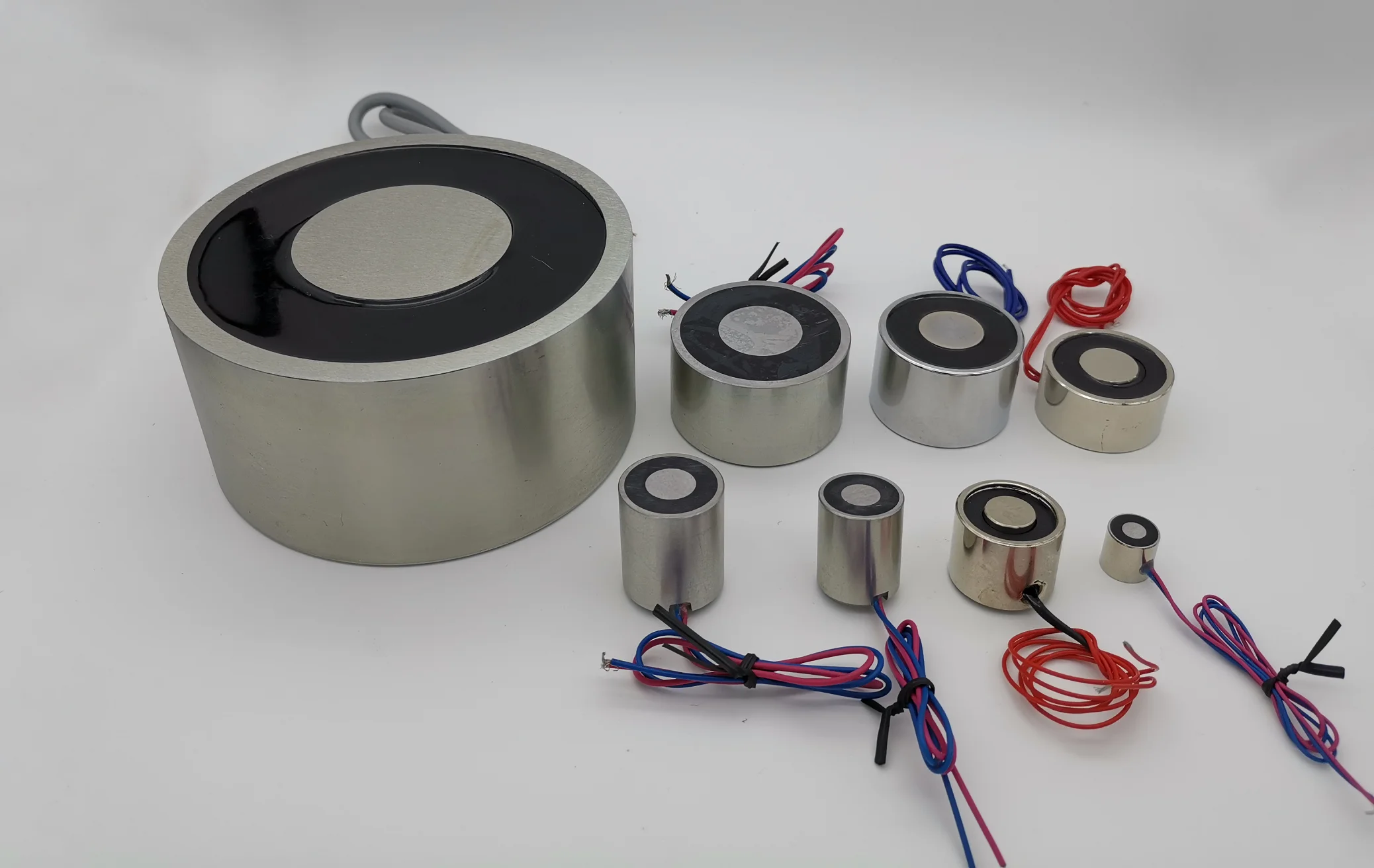

Круглый электромагнитный магнит, 2,5 кг / набор (10 шт.)

ПОДРОБНЕЕ

-45%

285

518

20 ~ 300 шт. 4×12 мм N35 Магнит Сильный Круглый магнит 4 мм x 12 мм постоянный Электромагнит на холодильник редкоземельный магнит

ПОДРОБНЕЕ

DC круглый Миниатюрный электромагнитный магнит HIP-2520S-24V40 24V 0.6A 14,4 W 40

ПОДРОБНЕЕ

-45%

285

518

5 ~ 100 шт. 8 20 N35 Магнит Сильный Круглый магнит различные размеры постоянный Электромагнит на холодильник редкоземельный магнит 8×20 мм

ПОДРОБНЕЕ

-39%

188

308

ПОДРОБНЕЕ

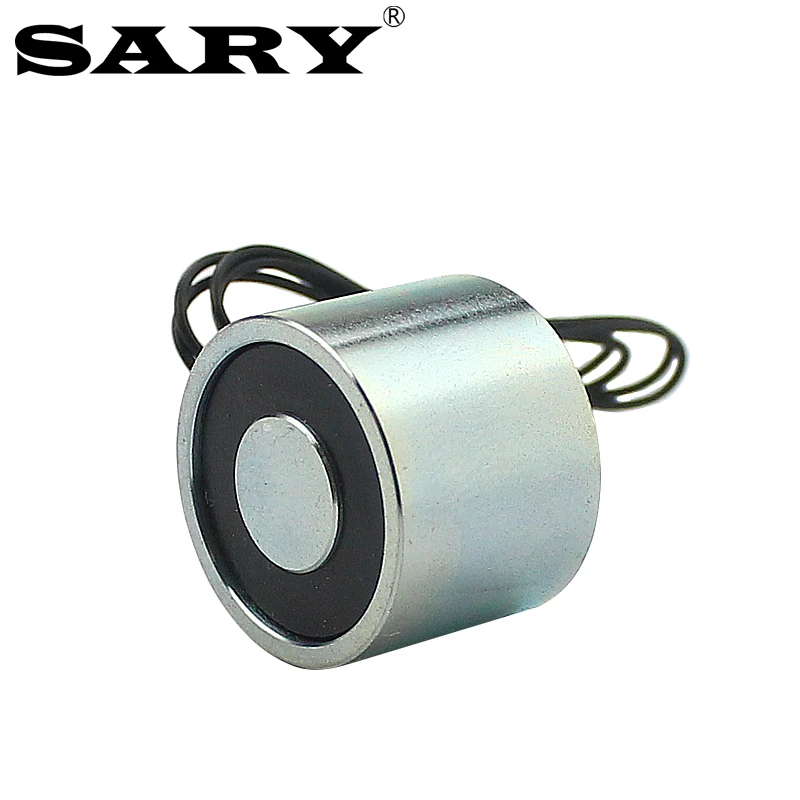

Электромагнит круглый, 12/24 В, 10 кг / набор (5 шт.)

ПОДРОБНЕЕ

-33%

128

191

Магнитные магниты, тонкие 2000 постоянные 1,5 4x сильный неодимовый магнит мм, 4x маленькие круглые магниты мм, 50-1,5 шт

ПОДРОБНЕЕ

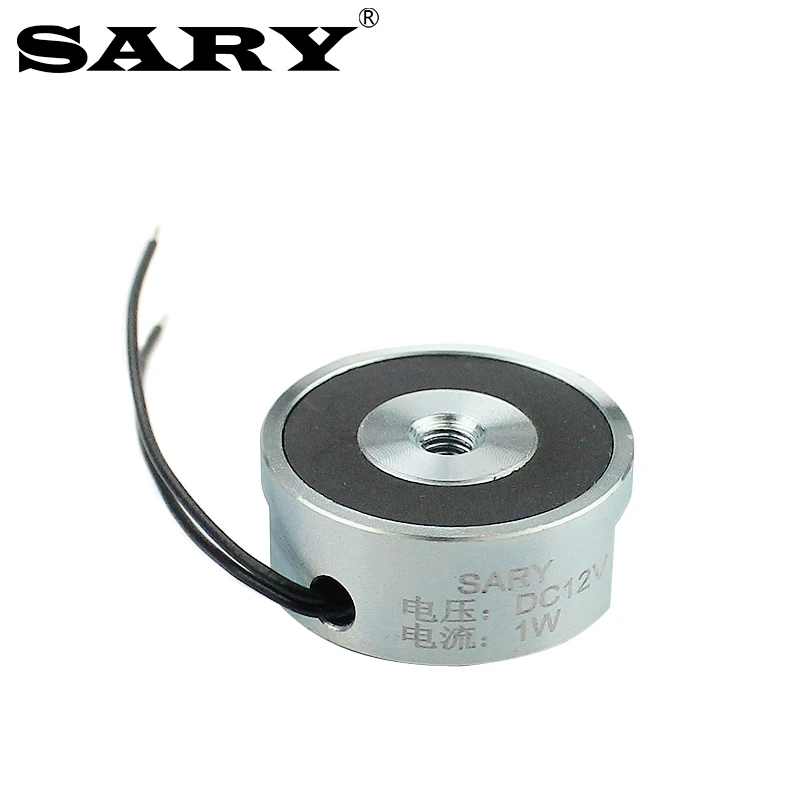

Круглый электромагнитный магнит, 25 х20 мм

ПОДРОБНЕЕ

1 шт. , Круглый цилиндрический электромагнитный магнит, ход 10 мм, 80 кг

ПОДРОБНЕЕ

-21%

146

185

Неодимовый магнит, тонкие круглые магниты, 20 ~ 500 шт., 12×1 мм, постоянные магниты NdFeB, 12 1 мм

ПОДРОБНЕЕ

Круглый электромагнитный удерживающий магнит DC24V, электромагнитный постоянный ток, Круглый электромагнитный удерживающий магнит / набор (2 шт.)

ПОДРОБНЕЕ

-6%

313

333

Электромагнитный Электромагнит постоянного тока P30/22, Круглый Электромагнит 12 В/24

ПОДРОБНЕЕ

2 страница из 3

Электромагнит круглый

Storch Magnetics — Электромагниты с круглым островным полюсом

Электромагниты с круглым островным полюсом

Запросить цену

Расскажите нам, как мы можем помочь! Для получения информации или предложения свяжитесь с нами:

Бесплатный номер: 800.959.0047 • Телефон: 734. 591.2200

Электронная почта: sales@s torch Magnetics.com

Электромагниты с круглым полюсом

Круглые электромагниты Storch представляют собой серию с островным полюсом. При подаче питания от источника постоянного тока Storch внешний край (или полюс) круглого электромагнита создает северное или южное магнитное поле, которое окружает центральный, противоположный полюс острова поля. Конструкция электромагнитной цепи с островным полюсом обеспечивает направленную магнитную силу с концентрированной удерживающей силой.

Круглые электромагниты с плоской поверхностью идеально подходят для перемещения, временного удержания и быстрого и надежного позиционирования при ручном или автоматизированном перемещении сырья и деталей.

Характеристики

Концентрированная удерживающая способность
Доступны разные размеры и прочность

Преимущества

Множество конфигураций для вашего приложения

Электромагниты с круглым островным полюсом – задние силовые провода

Деталь №	Отрыв (фунты)	Вольт (постоянного тока)	Вт	А	Б	С-образный кран
E001-0375-022	1,5	12	1,50	0,375	1,375	4-40
E001-0397-016	2,25	12	0,7	0,50	1,00	8-32
E001-0489-016	9	12	1,20	0,75	1,00	10-32
E001-0544-016	14	12	1,30	1,00	1,00	1/4-20
E001-0615-024	50	12	5,00	1,50	1,50	1/4-20
E001-0658-026	140	12	5,20	2,00	1,625	1/4-20
E002-0615-032	47	24	6,70	1,50	2,00	1/4-20
E002-0650-024	90	24	5,50	2,00	1,50	1/4-20
E002-0658-032	90	24	5,90	2,00	2,00	1/4-20
E002-0697-048	200	24	12. 00	3,00	3,00	16-18.05
E003-0710-048	350	110	14,70	4,00	3,00	3/8-16
E003-0730-048	750	110	28,90	6,00	3,00	3/4-10
E003-0750-064	1500	110	29,60	8,00	4,00	3/4-10
E003-0770-080	2500	110	47,9	10.00	5,00	3/4-10
E003-7900-096	3500	110	51,00	12.00	6,00	3/4-10

На графике показаны значения отрыва. Storch Magnetics рекомендует коэффициент снижения номинальных характеристик 50 % для безопасного использования электромагнита. Показанные значения отрыва основаны на вертикальном подъеме сухой, неокрашенной, отшлифованной поверхности пластины из мягкой стали толщиной 1 дюйм.

Электромагниты с круглым островным полюсом – боковые выводы питания

Деталь №	Отрыв (фунты)	Вольт (постоянного тока)	Вт	А	Б	С-образный кран
E101-0375-022	1,5	12	1,50	0,375	1,375	4-40
E101-0397-016	2,25	12	0,7	0,50	1,00	8-32
Е101-0489-016	9	12	1,20	0,75	1,00	10-32
Е101-0544-016	14	12	1,30	1,00	1,00	1/4-20
E101-0615-024	50	12	5,00	1,50	1,50	1/4-20
E101-0658-026	140	12	5,20	2,00	1,625	1/4-20
E102-0615-032	47	24	6,70	1,50	2,00	1/4-20
Е102-0650-024	90	24	5,50	2,00	1,50	1/4-20
E102-0658-026	150	12	3,50	2,00	1,625	1/4-20
E102-0658-032	90	24	5,90	2,00	2,00	1/4-20
Е102-0697-048	200	24	12. 00	3,00	3,00	16-18.05
Е103-0710-048	350	110	14,70	4,00	3,00	3/8-16
Е103-0730-048	750	110	28,90	6,00	3,00	3/4-10
Е103-0750-064	1500	110	29,60	8,00	4,00	3/4-10
Е103-0770-080	2500	110	47,9	10.00	5,00	3/4-10
E103-7900-096	3500	110	51,00	12.00	6,00	3/4-10

Люди, которые посещали эту страницу, также посещали эти страницы Storch Magnetics:

Прямоугольные электромагниты
Биполярные электромагниты
Источники питания постоянного тока

Электромагнитный обзор
Прочие магниты

Круглый электромагнит большой мощности — удерживающая сила от 45 Н до 4890 Н

Кендрион

191,00 $

Вы ищете электромагнит с чрезвычайно высокой удерживающей силой? Ниже вы найдете подборку наших электромагнитных удерживающих магнитов с оптимизированным усилием. Высокие удерживающие силы достигаются путем нахождения идеального соотношения между медью и железом. По сравнению с нашей серией GTB эти магниты потребляют немного больше энергии, но обеспечивают максимально возможную удерживающую силу. Магнитные силы начинаются с 45 Н при диаметре магнита всего 15 мм и достигают почти 5000 Н при диаметре 100 мм.

Оптовые скидки начинаются от 5 штук.

Технические характеристики

Следующие технические характеристики относятся ко всем электромагнитам, показанным ниже
Напряжение питания	Рабочий цикл	Класс изоляции	Класс защиты IP
			Устройство	Соединение
24 В пост. тока	100%	Э	IP65	IP20

Номер типа	Удержание Принудительное [Н]	Номинальная Мощность [Вт]	Толщина Арматура [мм]	Магнит Вес [кг]	Размеры [мм]
Номер типа	Удержание Принудительное [Н]	Номинальная Мощность [Вт]	Толщина Арматура [мм]	Магнит Вес [кг]	d1	ч	м	т	Л
GT015H050	45	1,4	1,5	0,01	15	12	М3	5	200
GT020H030	112	2. 2	2,5	0,03	20	15	М3	5	200
GT025H060	240	3.2	3,5	0,06	25	20	М4	6	200
GT030H060	355	4.1	4	0,10	30	25	М4	6	200
GT040H060	740	5,9	6	0,20	40	27	М5	8	200
GT050h270	1 250	7,5	7,5	0,40	50	30	М6	9	200
GT060H050	1 730	10,3	8,5	0,70	60	35	М8	12	200
GT070h230	2 310	12. 1	10,5	1,00	70	35	М10	14	200
GT080H040	3 190	14,9	12	1,40	80	38	М12	18	200
GT090H050	3 880	17,8	13	1,80	90	42	М14	21	200
GT100H030	4 890	18,4	14,4	2,20	100	40	М16	24	200

Сечение

Сила и диаметр

10 фунтов [45 Н] — [15 мм]

25 фунтов [112 Н] — [20 мм]

54 фунта [240 Н] — 0,983 дюйма [25 мм]

80 фунтов [355 Н] — 1,181 дюйма [30 мм]

166 фунтов [740 Н] — 1,573 дюйма [40 мм]

281 фунт [1250 Н] — 1,966 дюйма [50 мм]

389 фунтов [1730 Н] — 2,362 дюйма [60 мм]

519 фунтов [2310 Н] — 2,753 дюйма [70 мм]

717 фунтов [3190 Н] — 3,146 дюйма [80 мм]

872 фунта [3880 Н] — 3,543 дюйма [90 мм]

1099 фунтов [4890 Н] — 3,937 дюйма [100 мм]

Никто

Добавить в список желаний

Описание
Отзывы (0)
Дополнительная информация

Описание

Оптовые скидки начинаются от 5 штук.

Технические характеристики

Следующие технические характеристики относятся ко всем электромагнитам, показанным ниже
Напряжение питания	Рабочий цикл	Класс изоляции	Класс защиты IP
			Устройство	Соединение
24 В пост. тока	100%	Э	IP65	IP20

Номер типа	Удержание Принудительное [Н]	Номинальная Мощность [Вт]	Толщина Арматура [мм]	Магнит Вес [кг]	Размеры [мм]
Номер типа	Удержание Принудительное [Н]	Номинальная Мощность [Вт]	Толщина Арматура [мм]	Магнит Вес [кг]	d1	ч	м	т	Л
GT015H050	45	1,4	1,5	0,01	15	12	М3	5	200
GT020H030	112	2. 2	2,5	0,03	20	15	М3	5	200
GT025H060	240	3.2	3,5	0,06	25	20	М4	6	200
GT030H060	355	4.1	4	0,10	30	25	М4	6	200
GT040H060	740	5,9	6	0,20	40	27	М5	8	200
GT050h270	1 250	7,5	7,5	0,40	50	30	М6	9	200
GT060H050	1 730	10,3	8,5	0,70	60	35	М8	12	200
GT070h230	2 310	12. 1	10,5	1,00	70	35	М10	14	200
GT080H040	3 190	14,9	12	1,40	80	38	М12	18	200
GT090H050	3 880	17,8	13	1,80	90	42	М14	21	200
GT100H030	4 890	18,4	14,4	2,20	100	40	М16	24	200

Сечение
