Кривошипно шатунный механизм это: Кривошипно-шатунный механизм (КШМ). Назначение, устройство, принцип действия

Содержание

Кривошипно-шатунный механизм дизеля

Строительные машины и оборудование, справочник


Категория:

   Тракторы МТЗ-100 и МТЗ-102


Публикация:

   Кривошипно-шатунный механизм дизеля


Читать далее:

   Механизм газораспределения дизеля

Кривошипно-шатунный механизм дизеля

Кривошипно-шатунный механизм необходим для преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала. Механизм состоит из: коленчатого вала, шатунов, поршней, поршневых пальцев, поршневых колец (рис. 6), коренных, шатунных подшипников, маховика.

Коленчатый вал — полноопорный с четырьмя съемными противовесами, расположенными на первой, четвертой, пятой и восьмой щеках. В шатунных шейках имеются полости для центробежной очистки масла. На передний конец коленчатого вала с помощью шпонок закреплены шестерня распределения, шестерня привода масляного насоса, шкив привода водяного насоса. На заднем конце коленчатого вала размещен маховик с зубчатым венцом.

Шатун. Нижняя головка шатуна — разъемная и имеет расточку для установки вкладышей шатунного подшипника. В верхнюю головку запрессована втулка. Поверхности трения поршневого пальца и втулки смазываются через отверстие в верхней части шатуна и втулки.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 5. Установка клапана дизеля Д-245:
1 — манжета; 2 — направляющая втулка клапана; 3 — клапан; 4 — вставное седло клапана.

Рис. 6. Поршень:
1 — компрессионные кольца; мас-лосъемное кольцо; 3 — нирезистовая вставка поршня; 4 — камера сгорания; 5 — поршневой палец; 6 — стопорное кольцо поршневого пальца; 7 — форсунки охлаждения днища поршня.

Поршень изготовлен из алюминиевого сплава, и на нем имеются три канавки под компрессионные кольца и одна — под маслосъемное. В днище поршня выполнена камера сгорания (см. рис. 6).

Поршневые кольца. Комплект колец состоит из трех компрессионных и одного маслосъемного. Поперечное сечение первого компрессионного кольца выполнено в форме двухсторонней трапеции. Наружная поверхность кольца — бочкообразной формы с отшлифованными фасками! Оно установлено во вставку из нирезиста (специальный сплав на основе никеля). Второе и третье компрессионные кольца — минутного типа с приработочным покрытием. Масло-съемное кольцо —коробчатого типа со шлифованным профилем и спиральным расширителем.

Поршневые пальцы —полые, от осевого перемещения удерживаются стопорными кольцами 6 в бобышках поршня.

Маховик выполнен из серого чугуна в виде диска. Он прикреплен к фланцу коленчатого вала семью болтами с точной установкой на наружной поверхности фланца. На маховике имеются два штифта, работающих на срез при ослаблении крепления, и установлен зубчатый венец, в зацепление с которым входит шестерня включения редуктора пускового двигателя или шестерня включения стартера. Для проверки и установки угла опережения подачи топлива в маховике выполнено отверстие (метка).

В процессе эксплуатации дизеля кривошипно-шатунный механизм не обслуживают. Продолжительность надежной работы механизма зависит от качества смазывания дизеля и выполнения рекомендаций по его пуску. Износ колец, гильз, поршней и клапанов определяется в значительной степени качеством очистки подаваемого в цилиндры воздуха. Выполнение требований по техническому обслуживанию системы воздухоочистки и смазочной системы —это гарантия снижения износов поверхностей трения в кривошипно-шатунном механизме.

Рекламные предложения:



Читать далее: Механизм газораспределения дизеля

Категория: —
Тракторы МТЗ-100 и МТЗ-102

Главная → Справочник → Статьи → Форум

Кривошипно-шатунный механизм (КШМ) двигателя

Кривошипно-шатунным называется такой механизм, который осуществляет рабочий процесс силового агрегата. Главное предназначение кривошипно-шатунного механизма – преобразование возвратно-поступательного перемещения всех поршней во вращательное движение коленвала.

Кривошипно-шатунный механизм определяет тип силового агрегата по рас­по­ло­же­нию цилиндров. В автомобильных двигателях ( см. устройство двигателя автомобиля ) ис­поль­зу­ют­ся различные варианты кривошипно-шатунных механизмов:

  • Однорядные кривошипно-шатунные механизмы. Перемещение поршней может быть вертикальным либо под углом. Используются в рядных двигателях;
  • Двухрядные кривошипно-шатунные механизмы. Перемещение поршней только под углом. Используются в V-образных двигателях;
  • Одно- и двухрядные кривошипно-шатунные механизмы. Перемещение поршней горизонтальное. Применяются в случае, если габаритные размеры мотора по высоте ограничены.



Составляющие кривошипно-шатунного механизма подразделяются на

  • Подвижные – поршни, пальцы и поршневые кольца, маховик и коленчатый вал, шатуны;
  • Неподвижные – цилиндры, головка блока цилиндров (ГБЦ), блок цилиндров, картер, прокладка ГБЦ и поддон.



Кроме этого к кривошипно-шатунному механизму относятся разнообразные кре­пеж­ные элементы, а также шатунные и крепежные подшипники.

Устройство КШМ

При рассмотрении устройства КШМ необходимо выделить основные элементы его конструкции: коленвал, коренная шейка, шатунная шейка, шатуны, вкладыши, поршневые кольца (маслосъемные и компрессионные), пальцы и поршни ( см. работа поршня ).

Сложная конструкция вала обеспечивает получение и передачу энергии от поршня с шатуном на последующие узлы и агрегаты. Сам вал собран из элементов, называемых коленами. Колена соединены цилиндрами, расположенными со смещением относительно основной центральной оси в определенном порядке. На техническом языке название этих цилиндров — шейки. Те шейки, что смещены, крепятся к шатунам, соответственно и название — шатунные. Шейки, расположенные вдоль основной оси — коренные. За счет расположения шатунных шеек со смещением относительно центральной оси образуется рычаг. Поршень, опускаясь вниз, через шатун заставляет проворачиваться коленчатый вал.

Варианты конструкций вала представлены на следующем рисунке.

В зависимости от числа цилиндров, а также конструктивных решений ДВС по рас­по­ло­же­нию цилиндров бывает однорядный или двухрядный.

В первом случае (1) цилиндры расположены в одной плоскости относительно коленчатого вала. Если конкретнее, то все они на двигателе расположены вертикально, по центральной оси, а сам вал находится внизу. В двухрядном двигателе (поз. 2 и 3), цилиндры размещены в два ряда под углом друг к другу 60, 90 или 180°, то есть противоположно друг к другу. Возникает вопрос: «А зачем?». Обратимся к физике. Энергия от сгорания рабочей смеси очень большая и значительная доля ее погашения приходится на коренные шейки коленчатого вала, которые хоть и железные, но имеют определенный запас прочности и ресурса. В четырехцилиндровом двигателе автомобиля этот вопрос решается просто: 4 цилиндра — 4 такта рабочего цикла по очереди. В итоге нагрузка на коленвал равномерно распределяется на всех участках. В тех ДВС, где цилиндров больше, или требуется большая мощность, их размещают в «V»-образном виде, дополнительно смягчая нагрузку на коленчатый вал. Таким образом, энергия гасится не вертикально, а под углом, что зна­чи­тель­но смягчает нагрузку на коленчатый вал.

После краткого рассмотрения устройства КШМ необходимо также уделить внимание коленчатому валу. Говоря о нагрузке на коленчатый вал, стоит остановиться на под­шип­ни­ках шеек коленвала. Рассмотрим соединение шатуна с коленчатым валом двигателя.

Те перегрузки, что испытывает вал, не под силу шариковым подшипникам. Здесь и огромное давление, высокая температура, труднодоступность смазки трущихся элементов и высокая скорость вращения. Поэтому именно для шеек применяются подшипники сколь­же­ния, которые обеспечивают работу всего двигателя. Вращение коленчатого вала происходит на вкладышах. Вкладыши делятся на коренные и шатунные. Из коренных вкладышей образуется кольцо вокруг коренных шеек вала. Из шатунных вкладышей по аналогии — вокруг шатунных шеек. Для уменьшения трения скользящие поверхности подшипников и шеек смазываются маслом, подаваемым через отверстия в коленвале под высоким дав­ле­ни­ем.

Значительную работу по обеспечению равномерности и плавности работы двигателя автомобиля выполняет маховик, о котором упоминалось ранее. Это зубчатое колесо на конце вала сглаживает перебои во вращении коленвала и обеспечивает совершение всех «холостых» тактов рабочего цикла каждого цилиндра ДВС.

Теперь обратимся к конструкции поршня двигателя.

Сам поршень представляет собой перевернутую вверх дном банку. Это самое дно имеет плавно вогнутую форму, что улучшает равномерность нагрузки на поршень при совершении рабочего хода и образование рабочей смеси. Поршень крепится к шатуну через палец с подшипником, обеспечивающим колебательные движения шатуна. Стенки поршня носят название «юбка». Она имеет, на первый взгляд, округлую форму, но есть едва заметные отличия.

Первое — это утолщение стенок юбки в направлениях движения шатуна. Поршень с шатуном через палец крепления давят поочередно друг на друга в одной плоскости. В той, которой собственно и двигается шатун относительно поршня. Следовательно, стенки поршня испытывают там большую нагрузку и давление, поэтому и сделаны толще.

Второе — это сужение диаметра юбки к низу. Сделано это для недопущения заклинивания поршня в цилиндре при нагреве и обеспечения смазки трущихся поверхностей юбки поршня и стенки цилиндра. Сами стенки цилиндра настолько гладко и ювелирно выполнены, что сравнимы с поверхностью зеркала. Но тогда остается зазор, который существенно влияет на герметичность цилиндра при такте сжатия и рабочего хода.

Для решения этих противоположных по смыслу проблем, на юбке поршня пре­дус­мот­ре­ны кольца. Именно через них сам поршень соприкасается со стенками цилиндра. На каждом поршне имеется два типа колец — компрессионные и маслосъемные. Комп­рес­си­он­ные кольца обеспечивают герметичность за счет давления сгораемых газов.

Маслосъемные кольца говорят сами за себя. Остатков масла, поступающего для смягчения трения в связке поршень-цилиндр, не должно оставаться при процессе горения топливно-воздушной смеси. Иначе возможна детонация, засорение свечей или форсунок остатками тяжелых фракций нефтяных продуктов, присутствующих в масле. А все это нарушает весь рабочий цикл. Поэтому масло, впрыскиваемое на стенки цилиндра при «холостых» тактах, снимается маслосъемными кольцами при рабочем ходе поршня.

Все цилиндры двигателя размещены в едином корпусе, который называется блоком цилиндров двигателя. Его конструкция довольно сложна. В нем многочисленное количество каналов для всех систем двигателя, а также он выполняет несущую основу для многих деталей и компонентов для силовой установки в целом.





Работа КШМ

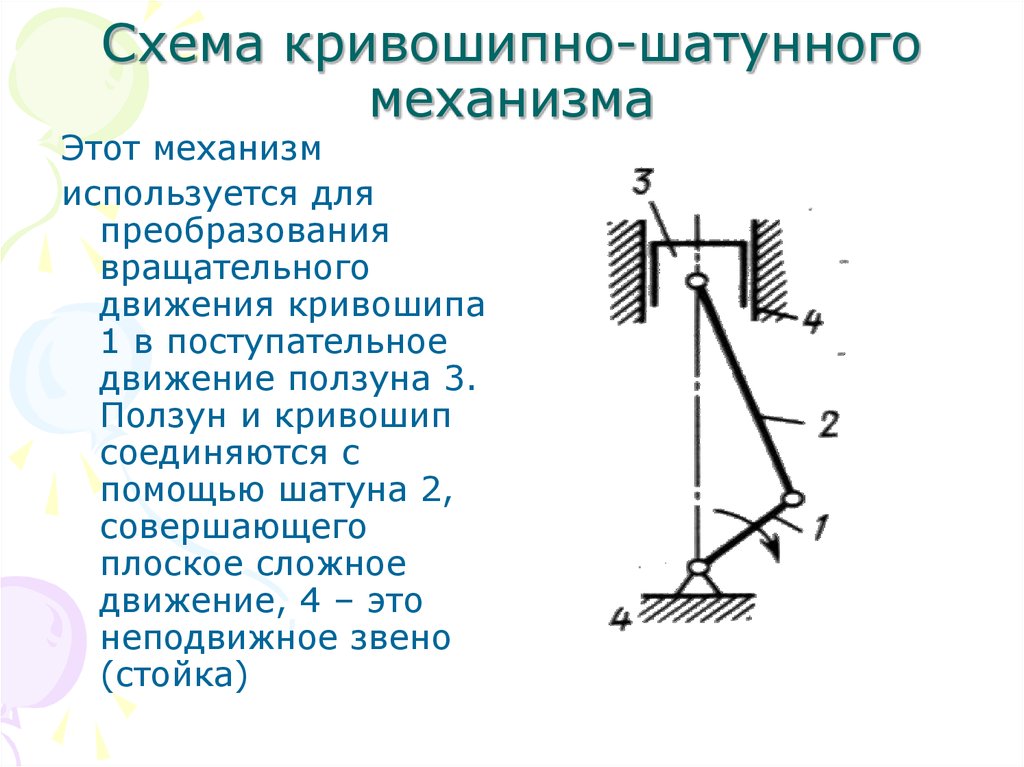

Рассмотрим схему работы КШМ.

Поршень располагается на максимально удаленном расстоянии от коленчатого вала. Шатун и кривошип выстроены в одной линии. В тот момент, когда в цилиндр проникает горючее, происходит процесс возгорания. Продукты горения, в частности, расширяющие газы, способствуют перемещению поршня к коленчатому валу. Одновременно с этим перемещается также и шатун, нижняя головка которого проворачивает коленчатый вал на 180°. Затем шатун и его нижняя головка перемещаются и проворачиваются обратно, занимая исходную позицию. Поршень тоже возвращается в свое первоначальное положение. Такой процесс происходит в круговой последовательности.

По описанию работы КШМ видно, что кривошипно-шатунный механизм является главным механизмом мотора, от работы которого полностью зависит исправность транс­порт­но­го средства. Таким образом, этот узел необходимо постоянно контролировать, и при любом подозрении на неисправность, следует вмешиваться и устранять ее незамедлительно, так как результатом различных поломок кривошипно-шатунного механизма может ока­зать­ся полная поломка силового агрегата, ремонт которого очень дорогостоящий.

Неисправности КШМ

К основным признакам неисправности КШМ относятся следующие:

  • Падение мощностных показателей двигателя;
  • Появление посторонних шумов и стуков;
  • Увеличенный расход масла;
  • Возникновение дыма в отработанных газах;
  • Перерасход топлива.



Шумы и стуки в моторе возникают из-за износа его главных составляющих и возникновение между сопряженными составляющими увеличенного зазора. При износе цилиндра и поршня, а также при возникновении большего зазора между ними появляется металлический стук, который удается отчетливо услышать при работе холодного мотора. Резкий и звонкий металлический стук при любых режимах работы мотора говорит об увеличенном зазоре между втулкой, верхней головки шатуна и поршневым пальцем. Усиление стука и шума при быстром увеличении числа оборотов коленвала свидетельствует об износе вкладышей шатунных или коренных подшипников, причем более глухой стук говорит об износе вкладышей коренных подшипников. Если износ вкладышей достаточно большой, то, вероятнее всего, давление масла резко понизится. В таком случае экс­плу­а­ти­ро­вать мотор не рекомендуется.

Падение мощности мотора возникает при износе цилиндров и поршней, износе или залегании в канавах поршневых колец, некачественной затяжке головки цилиндров. Подобные неисправности способствуют падению компрессии в цилиндре. Чтобы проверить компрессию, существует специальный прибор – компрессометр, измерения необходимо выполнять на теплом моторе. Для этого необходимо выкрутить все свечи, после чего установить наконечник компрессометра на место одной из них. При абсолютно открытом дросселе проворачивают мотор стартером в течение трех секунд. Подобным методом последовательно выполняют проверку всех остальных цилиндров. Значение компрессии должно быть в рамках, указанных в технических характеристиках мотора. Разница компрессии между цилиндрами не должна быть не выше 1 кг/см2.

Увеличенное потребление масла, перерасход топлива, образование дыма в отработанных газах обычно происходит при износе цилиндров и колец или при залегании поршневых колец. Вопрос с залеганием кольца можно решить без разборки мотора, залив в цилиндр через специальные отверстия для свечи соответствующую жидкость.

Отложение нагара на камерах сгорания и днищах поршней уменьшает теп­ло­про­вод­ность, что способствует перегреву мотора, повышению топливного расхода и падению мощности.

Трещины на стенках рубашки охлаждения блока, а также головки блока цилиндров могут образоваться в связи с замерзанием охлаждающей жидкости, в результате перегрева мотора, в результате заполнения охлаждающей системы ( см.  система охлаждения двигателя) горячего мотора холодной охлаждающей жидкостью. Трещины на блоке цилиндров могут пропускать охлаждающую жидкость в цилиндры. В связи с этим выхлопные газы приобретают белый цвет.

Выше рассмотрены основные неисправности КШМ.



Крепежные работы



Чтобы предотвратить пропуск охлаждающей жидкости и газов через прокладку головки цилиндров, следует периодически контролировать крепление головки ключом со специальной динамометрической рукояткой с определенной последовательностью и усилием. Положение затяжки и последовательность затягивания гаек обозначают ав­то­мо­биль­ные заводы.

Головку цилиндров из чугуна прикрепляют, когда мотор находится в нагретом положении, алюминиевую голову, наоборот, на холодный двигатель. Необходимость затягивания крепления алюминиевых головок в холодном состоянии объясняется разным коэффициентом линейного расширения материала шпилек и болтов и материала головки. В связи с этим подтягивание гаек на сильно разогретом моторе не обеспечивает после остывания мотора должной плотности прилегания к блоку головки цилиндров.

Затяжку болтов прикрепления поддона картера для предотвращения деформации картера, нарушения при герметичности также проверяют с соблюдением пос­ле­до­ва­тель­нос­ти, то есть поочередным затягиванием диаметрально противоположных болтов.



Проверка состояния кривошипно-шатунного механизма



Техническое состояние кривошипно-шатунных механизмов определяется:

  • По компрессии (изменению давления) в цилиндрах мотора в конце хода сжатия;
  • По расходу масла в процессе эксплуатации и уменьшению давления в системе смазки двигателя;
  • По разрежению в трубопроводе впуска;
  • По утечке газов из цилиндров;
  • По объему газов, проникающих в картер мотора;
  • По наличию стуков в моторе.



Расход масла в малоизношенном моторе незначителен и может равняться 0,1-0,25 литра на 100 км пути. При общем значительном износе мотора расход масла может составлять 1 литр на 100 км и больше, что, как правило, сопровождается обильным дымом.

Давление в масляной системе мотора должно соответствовать пределам, ус­та­нов­лен­ным для данного типа мотора и используемого сорта масла. Уменьшение давления масла на незначительных оборотах коленвала прогретого силового агрегата указывает на неисправность в смазочной системе или на присутствие недопустимых износов под­шип­ни­ков мотора. Падение масляного давления по манометру до 0 говорит о не­исп­рав­нос­ти редукционного клапана или манометра.

Компрессия является показателем герметичности цилиндров мотора и ха­рак­те­ри­зу­ет состояние клапанов, цилиндров и поршней. Герметичность цилиндров можно установить с помощью компрессометра. Изменение давления (компрессию) проверяют после пред­ва­ри­тель­но­го разогрева мотора до 80°C при выкрученных свечах. Установив наконечник компрессометра в отверстия для свечей, проворачивают стартером коленвал мотора на 10 – 14 оборотов и фиксируют показания компрессометра. Проверка выполняется по 3 раза для каждого цилиндра. Если показания компрессии на 30 – 40% ниже установленной нормы, это говорит о неисправностях (пригорание поршневых колец или их поломка, повреждение прокладки головки цилиндров или негерметичность клапанов).

Разрежение в трубопроводе впуска мотора измеряют вакуумметром. Значение разрежения у работающего на установившемся режиме моторов может меняться от изношенности цилиндро–поршневой группы, а также от состояния элементов га­зо­расп­ре­де­ле­ния ( см. газораспределительный механизм ), регулировки карбюратора ( см. устройство карбюратора ) и установки зажигания. Таким образом, такой метод проверки является об­щим и не дает возможности выделить конкретную неисправность по одному показателю.

Объем газов, проникающих в картер мотора, изменяется из–за неплотности сопряжений цилиндр + поршень + поршневое кольцо, увеличивающейся по степени изнашивания данных деталей. Количество проникающих газов измеряют при полной нагрузке мотора.





Обслуживание КШМ

Обслуживание КШМ заключается в постоянном контроле креплений и подтягивании ослабевших гаек и болтов картера, а также головки блока цилиндров. Болты крепления головки блока и гайки шпилек следует подтягивать на разогретом моторе в определенной последовательности.

Двигатель следует содержать в чистоте, каждый день протирать или промывать кисточкой, смоченной в керосине, после этого протирать сухой ветошью. Необходимо помнить, что грязь, пропитанная маслом и бензином, представляет серьезную опасность для возгорания при наличии каких–либо неисправностей в системе зажигания двигателя исистеме питания двигателя, также способствует образованию коррозии.

Периодически нужно снимать головку блока цилиндров и удалять весь нагар, об­ра­зо­вав­ший­ся в камерах сгорания.

Нагар плохо проводит тепло. При определенной величине слоя нагара на клапанах и поршнях отвод тепла в охлаждающую жидкость резко ухудшается, происходит перегрев мотора и уменьшение его мощностных показателей. В связи с этим, возникает потребность в более частом включении низких передач и потребность в топливе возрастает. Интенсивность формирования нагара полностью зависит от вида и качества используемого для мотора масла и топлива. Самое интенсивное нагарообразование выполняется при использовании низкооктанового бензина с достаточно высокой температурой конца выкипания. Стуки, возникающие в таком случае при работе двигателя, имеют детонационный характер и в конечном итоге приводят к уменьшению срока работоспособности двигателя.

Нагар необходимо удалять с камер сгорания, со стержней и головок клапанов, из впускных каналов блока цилиндров, с днищ поршней. Нагар рекомендуется удалять с по­мощью проволочных щеток или металлических скребков. Предварительно нагар раз­мяг­ча­ет­ся керосином.

При последующей сборке мотора прокладку головки блока необходимо ус­та­нав­ли­вать таким образом, чтобы сторона прокладки, на которой наблюдается сплошная окантовка перемычек между краешками отверстий для камер сгорания, была направлена в сторону головки блока.

Стоит учесть, что во время движения машины за городом в течении 60–ти минут со скоростью 65–80 км/ч происходит выжигание (очистка) цилиндров от нагара.

При должном регулярном обслуживании КШМ его срок службы продлится на долгие годы.

Кривошипно-шатунный механизм | ЭДИБОН®

Лаборатории

Общее описание

Кривошипно-ползунковый механизм «MBD», разработанный EDIBON, является примером кривошипно-ползункового механизма.

Этот механизм изготовлен из алюминия и состоит из вращающегося элемента (градуированного диска), называемого кривошипом, соединенного с жестким стержнем, называемым шатуном. При вращении кривошипа шатун перемещается вперед и назад.

Входной угол задается на кривошипно-шатунном диске, установленном на шарикоподшипнике, и считывается по шкале измерения угла. Для линейного движения шатуна предусмотрена миллиметровая шкала. Блок «MBD» включает в себя два шатуна разной длины, чтобы их можно было сравнивать.

Упражнения и практические занятия под руководством

ПРАКТИЧЕСКИЕ УПРАЖНЕНИЯ С ПОМОЩЬЮ, ВКЛЮЧЕННЫЕ В РУКОВОДСТВО

  1. Демонстрация действия простого встроенного ползунково-кривошипного механизма.
  2. Исследование взаимосвязи между линейным перемещением скользящего блока (шатуна) и угловым перемещением поворотного элемента (кривошипа).
  3. Для графической иллюстрации и изучения влияния изменения длины шатуна.
  4. Определение скорости и ускорения ползуна путем графического дифференцирования и сравнения со значениями, полученными по уравнениям движения или по диаграммам скорости и ускорения.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

  • МОЕ

    В наличии

    14.1.2.1.- МЕХАНИЗМЫ

    MYE

    Механизм скотч-хомута

    Механизм кулисного механизма «MYE», разработанный EDIBON, является примером кривошипно-ползункового механизма для преобразования линейного движения ползуна во вращательное движение или наоборот. Изготовлен из алюминия и состоит из поворотного элемента, называемого…

    • МБМ1

      Доступно

      14.1.2.1.- МЕХАНИЗМЫ

      MBM1

      Механизм щелевых звеньев

      Механизм с прорезями «MBM1» является примером механизма быстрого возврата, способного преобразовывать круговое движение в возвратно-поступательное движение. Он изготовлен из алюминия и состоит из вращающегося элемента (градуированного диска), называемого кривошипом, соединенного с…

      • МБМ2

        В наличии

        14.1.2.1.- МЕХАНИЗМЫ

        MBM2

        Механизм быстрого возврата Whitworth

        Механизм быстрого возврата Уитворта, «MBM2», представляет собой механизм, способный преобразовывать круговое движение в возвратно-поступательное движение. Изготовлен из алюминия и состоит из вращающегося элемента, называемого кривошипом, с градуированным диском, соединенным с жесткой…

        • МСА

          В наличии

          14.1.2.1.- МЕХАНИЗМЫ

          МСА

          Четырехзвенный механизм

          Четырехзвенный механизм «MCA», разработанный EDIBON, представляет собой настольное устройство для проведения лабораторных экспериментов. Он изготовлен из анодированного алюминия и состоит из двух вращающихся элементов (градуированных дисков), установленных на шарикоподшипниках. Диски включают шкалу до. ..

          • ММЕ

            В наличии

            14.1.2.1.- МЕХАНИЗМЫ

            MME

            Женевский стоп-механизм

            Женевский стопорный механизм «MME», разработанный EDIBON, представляет собой механизм, который преобразует непрерывное круговое движение в прерывистое движение. Это принудительный привод, в котором ведомое колесо принудительно перемещается или блокируется. Он изготовлен из алюминия и…

            • MAC

              В наличии

              14.1.2.1.- МЕХАНИЗМЫ

              MAC

              Механизм соединения

              Соединительный механизм «MAC» представляет собой простую муфту типа Oldham. Боковое смещение входного и выходного валов может варьироваться, а на входной и выходной фланцы установлены круговые шкалы. Состоит из двух наружных дисков, изготовленных из…

              • МУН

                В наличии

                7.1.2.1.- МЕХАНИЗМЫ

                МУН

                Суставной механизм Гука

                Механизм соединения Гука, «MUN», разработанный EDIBON, представляет собой универсальную муфту, также называемую U-образным соединением, соединением Гука или карданным соединением. Шарнир Гука представляет собой универсальный механизм, который часто используется для передачи вращательного движения между двумя…

                • МЕХ

                  В наличии

                  14.1.2.1.- МЕХАНИЗМЫ

                  МЕХ

                  Кулачковый и следящий механизм

                  Механизм кулачкового толкателя «MEX» позволяет изучать механизмы кулачкового толкателя и эксцентрикового толкателя. Для этого несколько моделей пластинчатых кулачков различной формы, один эксцентриковый и несколько роликовых, плоских, клиновидных и…

                  • МБИ

                    В наличии

                    14.1.2.1.- МЕХАНИЗМЫ

                    МБИ

                    Кривошипный механизм

                    Кривошипный механизм «MBI» представляет собой устройство, предназначенное для наблюдения, изучения и регистрации движения кривошипа и сил, действующих в простом механизме двигателя. Поршень линейно перемещается через цилиндр с помощью направляющей.Подшипники соединены…

                    • МДА

                      В наличии

                      7. 1.2.1.- МЕХАНИЗМЫ

                      MDA

                      Рулевой механизм Аккермана

                      Механизм рулевого управления Аккермана «MDA» представляет собой настольный блок, предназначенный для определения угла опережения трапеции рулевого управления в механизме рулевого управления Аккермана, недостатков неправильно отрегулированных рулевых тяг и влияния гусеницы…

                      • ММЭЛ

                        В наличии

                        14.1.2.1.- МЕХАНИЗМЫ

                        MMEL

                        Механизм лебедки

                        Механизм лебедки «ММЭЛ» позволяет исследовать скорость подъема и передачу нагрузки лебедки. КПД и передачу нагрузки можно определить балансом сил. Агрегат состоит из механизма зубчатой ​​передачи. Одна шестерня — входная шестерня…

                        • МБЛУ

                          В наличии

                          7.1.2.1.- МЕХАНИЗМЫ

                          МБЛУ

                          Блок стержней

                          Блок стержневых соединений «MBLU» позволяет проводить множество экспериментов с использованием различного расположения их частей. Блок «MBLU» включает в себя набор из более чем двадцати перфорированных стержней разной длины и шарниров или «соединений», чтобы позволить учащимся настраивать. ..

                          Качество
                          ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

                          Кривошипный механизм – Роб Айвз

                          Рабочий кривошипный механизм, который можно загрузить, распечатать и поэкспериментировать!

                          Готовая модель.
                          Эта модель позволяет увидеть, как работают кривошипы, и может стать отправной точкой для ваших собственных разработок.
                          Члены могут скачать части бесплатно в конце этого поста. Не члены могут загружать части за небольшую плату.

                          Распечатайте детали на тонком картоне (230 г/м² / 230 микрон). Сделайте надрезы по пунктирным линиям, отверстия пока не вырезайте. Аккуратно вырезаем детали.

                          Сложите концы толкателя пополам и склейте их вместе, чтобы получилась карта двойной толщины. Когда клей полностью высохнет, вырежьте острым ножом отверстие посередине…

                          …затем ножницами вырежьте деталь.

                          Повторите то же самое со вторым концом толкателя.

                          Приклейте усилитель коробки на место сбоку коробки так, чтобы он точно выровнялся. Это делается для того, чтобы отверстие кривошипа стало вдвое толще.

                          Готовая сторона коробки.

                          После полного высыхания клея острым ножом аккуратно вырежьте отверстие.

                          Сложите и приклейте нижний клапан со стороны коробки, чтобы получился треугольный отрезок трубы. Используйте квадратную рамку, чтобы убедиться, что деталь находится под прямым углом. (Я использовал DVD бокс-сет четвертого сезона «Северная экспозиция», но третий сезон, вероятно, тоже подойдет.)

                          Сложите и приклейте верхние клапаны, как показано выше, затем вытащите их в трубку квадратного сечения.

                          Повторите процесс со второй стороной коробки.

                          Сложите пять частей рукоятки в квадраты и склейте их.

                          Сложите первые две секции и приклейте их на место. Остальные пока не делай.

                          Сложите и склейте толкатель. Приклейте концы толкателя к толкателю.

                          Наденьте толкатель на центр кривошипа. Сложите и приклейте остальную часть рукоятки, следя за тем, чтобы углы были точными.

                          Сложите и склейте подвижную платформу. Приклейте верх и низ на место.

                          Приклейте толкатель к выступу на подвижной платформе.

                          Приклейте основание к одной из сторон коробки, выровняв складки на основании с передней и задней стороной коробки.

                          Вставьте кривошип через отверстие в боковой части коробки.

                          Поднимите вторую сторону коробки и ввинтите рукоятку на место. Обратите внимание, что подвижная платформа помещается между двумя направляющими по бокам коробки, но ее нельзя приклеивать!

                          Приклейте вторую сторону коробки к основанию.

                          Согните конец на место, как показано, приклейте выступы в местах, указанных стрелками.

                          Сложите и приклейте треугольную часть на конце коробки. Это придаст жесткости готовой коробке. Приклейте конец коробки к выступу на основании.
