Пакет «Стеллажный кран-штабелер» | SEW-EURODRIVE

Это стандартное прикладное решение отвечает требованиям современных складов к применяемой приводной технике. Используя возможности пакета, вы добьетесь более быстрого и экономичного планирования системы.

Отличительные особенности стеллажных кранов-штабелеров

Оптимизируйте планирование системы с помощью прикладного решения для стеллажных кранов-штабелеров Оптимизируйте планирование системы с помощью прикладного решения для стеллажных кранов-штабелеров

Стеллажные краны-штабелеры находят свое применение на складах мелких деталей или складах с палетными стеллажами. Эти склады различаются не только типом несущей конструкции, но и весом перемещаемого груза. Решающее значение имеет и необходимое число двойных циклов в час и размеры склада. Наше прикладное решение для стеллажных кранов-штабелеров даст вам точный ответ на эти требования.

С прикладным решением для стеллажных кранов-штабелеров мы предлагаем вам специальные энергосберегающие алгоритмы для координации приводов подъема и перемещения. Так, имеющаяся в этом решении программа обеспечивает экономию электроэнергии до 25 %. Кроме того, оно поддерживает оптимизированные процессы и простое распределение компонентов при разработке проекта. Благодаря стандартным прикладным модулям и модулям рекуперации экономия электроэнергии доходит до 50 %. Более того: при этом вы достигаете единообразного ввода в эксплуатацию и намного снижаете трудоемкость монтажа и технического обслуживания.

С помощью функций ПЛК через интерфейс к верхнеуровневому контроллеру вы реализуете высокую степень готовности. Стандартные варианты облегчают выбор подходящих компонентов.

Наверх

Преимущества для вас

•


  Мощная приводная техника

  со множеством опций.

•


  Простое конфигурирование

  потому что с нашим стандартным программным модулем вам нужен только пакет ПО для комплексного инжиниринга.

•


  Снижение расходов

  за счет сокращения ввода вашего оборудования в эксплуатацию.

•


  Совершенствование процессов

  потому что с помощью нашего ПО вы оптимизируете рабочие циклы приводов подъема и перемещения. Тем самым можно сэкономить до 25 % электроэнергии.

•


  Минимизация технического обслуживания

  так как вы достигаете единообразного ввода в эксплуатацию и намного снижаете трудоемкость монтажа и технического обслуживания.

Наверх

Оптимальные решения через стандартные варианты

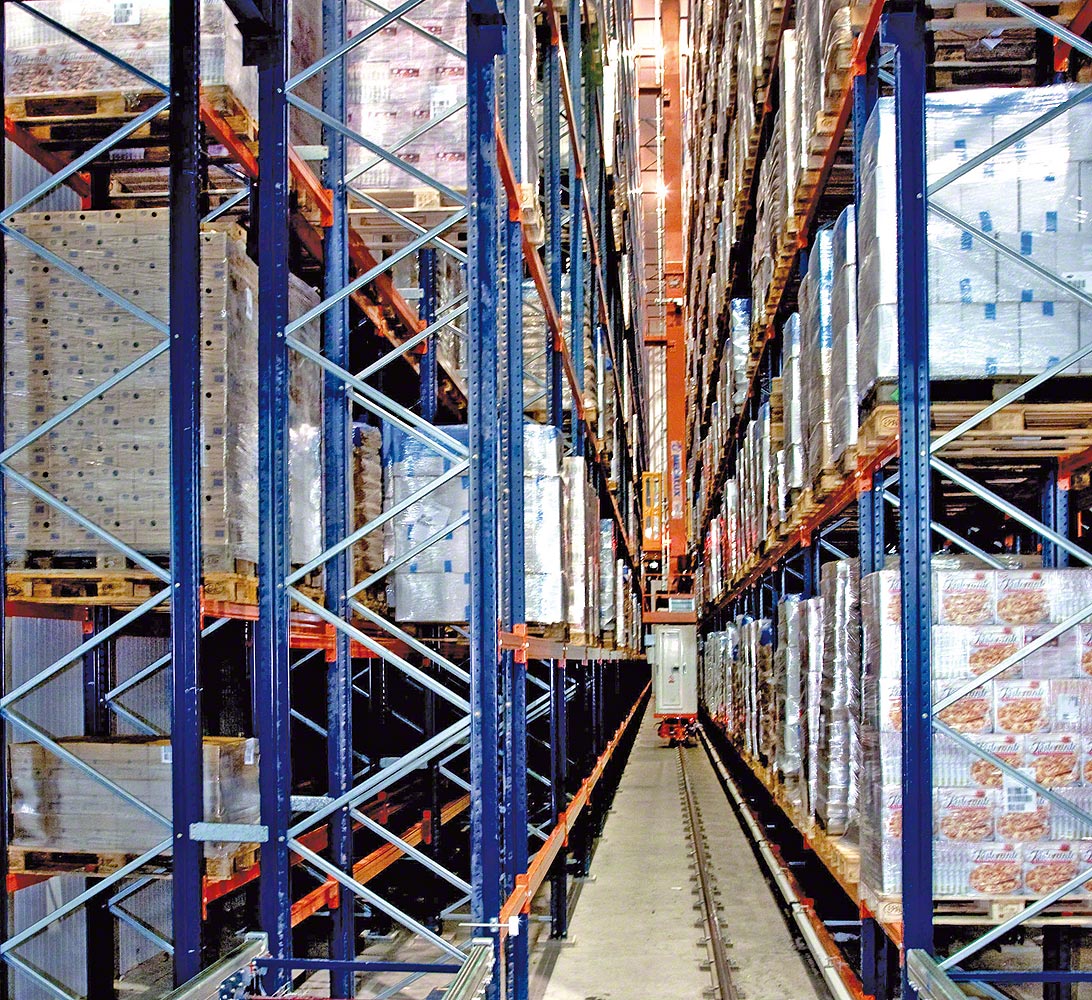

Стеллажный кран-штабелер для многоярусных складов

Вариант для складов с палетными стеллажами со средними требованиями к динамике

Вариант пакета «Стеллажный кран-штабелер для многоярусных складов»: предназначен для складов с палетными стеллажами со средними требованиями к динамике. При этом варианте привод для захвата груза уже встроен.

Стеллажный кран-штабелер для многоярусных складов без захвата груза

Гибкие складские системы с верхнеуровневым контроллером

Вариант пакета «Стеллажный кран-штабелер для многоярусных складов»: предназначен для складов с палетными стеллажами со средними требованиями к динамике. Этот вариант является оптимальной основой для гибких складских систем с верхнеуровневым контроллером.

Стеллажный кран-штабелер для автоматических складов мелких деталей

Вариант для высокоточных динамических систем

Вариант пакета «Стеллажный кран-штабелер для автоматических складов мелких деталей»: разработан для высокоточных динамических систем. Таким образом, с пакетом «Стеллажный кран-штабелер» вы достигнете необходимой надежности своих систем.

Динамический стеллажный кран-штабелер

Вариант для высокоточных динамических систем

Вариант пакета «Стеллажный кран-штабелер для динамических складских систем»: разработан для высокоточных динамических систем. Таким образом, с пакетом «Стеллажный кран-штабелер» вы достигнете необходимой надежности своих систем.

Стеллажный кран-штабелер с устройством рекуперации

Минимизация расходов на электроэнергию с энергосбергающим стеллажным краном-штабелером

Вариант пакета «Стеллажный кран-штабелер с устройством рекуперации для максимальной энергоэффективности»: разработан специально для минимального энергопотребления на складах с палетными стеллажами.

Наверх

Во всех отраслях и условиях применения стеллажные краны-штабелеры выполняют, по существу, схожие функции. Однако по эффективной мощности, динамике, а также по размерам склада на практике возникают различия. Стандартные варианты нашего прикладного решения для стеллажного крана-штабелера облегчат вам выбор компонентов.

Отличительные особенности вариантов стеллажного крана-штабелера

Закрыть таблицу

Отличительные особенности	Стеллажный кран-штабелер для многоярусных складов	Стеллажный кран-штабелер для автоматических складов мелких деталей	Стеллажный кран-штабелер с устройством рекуперации для энергоэффективности
Вес груза	Примерно до 2000 кг	Примерно до 300 кг	Примерно до 2000 кг
Динамика	Средняя	Очень высокая	Высокая
Эффективная мощность	До 200 кВт	До 75 кВт	До 75 кВт
Стандартная энергоэффективность	Оптимизированная диаграмма рабочего цикла	Оптимизированная диаграмма рабочего цикла + соединение звеном постоянного тока	Оптимизированная диаграмма рабочего цикла + соединение звеном постоянного тока
Приводная техника	Асинхронная техника	Синхронная техника	Синхронная или асинхронная техника
Серии продуктов SEW-EURODRIVE	MOVIDRIVE®, MOVI-PLC®, мотор-редукторы с тормозом DRL. . и DR..	MOVIAXIS®, MOVI-PLC®, двигатели CMP	MOVIAXIS®, MOVI-PLC®, мотор-редукторы с тормозом DR..
Точность / управляемость	Средняя	Очень высокая	Высокая
Перегрузочная способность	≥ 150 %	≥ 250 %	≥ 250 %
Внешние шинные системы (опция)	PROFIBUS, DeviceNet, ProfiNet, Ethernet / Ethernet IP, Modbus TCP	PROFIBUS, DeviceNet, ProfiNet, Ethernet / Ethernet IP, Modbus TCP	PROFIBUS, DeviceNet, ProfiNet, Ethernet / Ethernet IP, Modbus TCP
Внутренняя шинная система	CAN	CAN	CAN

Здесь находится сохраненная таблица.

Наверх

SEOS | Vorteile und Funktionsweise

ПРЕИМУЩЕСТВА

ПОВЫШЕНИЕ ПРОПУСКНОЙ СПОСОБНОСТИ

Оптимальное управление и регулирование с SEOS ликвидирует колебания мачты и соответственно время конечного позиционирования. Также нагрузка на материал настолько снижается, что ускорение уже существующего оборудования может быть увеличено до 115%. Таким образом, длительность поездки (время игры) значительно снижается и пропускной способность увеличивается приблизительно на 40%.

БОЛЬШЕ БЕЗОПАСНОСТИ

Колебания мачты увеличивает риск механической перегрузки, что может привести к образованию трещин. Комбинация запатентованой системы управления и анти-вибрационного контроля SEOS исключает возникновение колебаний крана-штабелера. В результате этого, устройство передвигается спокойно и под контролем, что снижает механическую нагрузку и кран-штабелер защищен. Это повышает безопасность на складе.

НИЗКОЕ ПОТРЕБЛЕНИЕ ЭНЕРГИИ

Благодаря избеганию колебаний и спокойной, контролируемой эксплуатации крана-штабелера сокращается пиковая мощность, тем самым уменьшая пиковые нагрузки. Кроме того, за счет уменьшения времени поездки, может быть дополнительно уменьшено потребления энергии. Для существующих устройств, потребление энергии сокращается на ¼. К тому же использование SEOS дает возможность значительно повысить износоустойчивость материалов и облегчить вес крана-штабелера, что также положительно скажется на потребление энергии.

СНИЖЕНИЕ НАГРУЗКИ НА МАТЕРИАЛ

SEOS рассчитывает механические нагрузки для каждой отдельной поездки заранее, так что ограничения всегда надежно соблюдаются. Благодаря интеллектуальному процессу ускорения и торможения, исключается колебания мачты, что позволяет на 35% снизить нагрузку на материал. Таким образом, механические компоненты защищены, износ уменьшается, а срок эксплуатации строительных деталей увеличивается.

КОРОТКИЙ ВВОД В ЭКСПЛУАТАЦИЮ ДЛЯ ПРОИЗВОДИТЕЛЕЙ КРАНОВ-ШТАБЕЛЕРОВ

Колебания мачты крана-штабелера зависит от множества различных параметров, таких как, например, расстояние пути, время сглаживания или высота складских стеллажей. Для того, чтобы сохранить эти вибрации на минимальном уровне, человек, управляющий стеллажным краном-штабелером должен определять параметры управления путем проб и ошибок. С помощью SEOS, моделирование ситуации и оптимизация работы расчитывается автоматически таким образом, что колебаний не возникает. Это облегчает ввод в эксплуатацию, а также время и стоимость.

БОЛЕЕ ВЫСОКИЕ КРАНЫ-ШТАБЕЛЕРЫ

Высокие стеллажные краны-штабелеры построены таким образом, что они подвержены колебанию. SEOS уменьшает колебания до минимума, поэтому высота крана-стабеллера может быть увеличена примерно на 30%. Это возможно без дополнительных конструкционных изменений в мачте. Увеличение высоты устройств может способствовать большему охвату рынка без дополнительных затрат.
Этот параметр может быть привлекательным на многоярусных складах.

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

ФУНКЦИИ SEOS

Безопасность, пропускная способность и эффективность использования энергии являются ключевыми требованиями для стеллажных кранов-штабелеров. Благодаря внедрению SEOS®-технологий, эти параметры могут быть дополнительно улучшены. Недавно разработанное программное обеспечение может заранее точно расчитать движение крана-штабелера. К тому же, управление построено таким образом, что вибрации не возникают. Оптимальное планирование движения и активное снижение колебаний, позволяют достигнуть значительных улучшений, по сравнению с традиционными системами управления подобными устройствами. Кроме того, программное обеспечение SEOS совместимо со всеми моделями оборудования и может быть без больших усилий интегрировано в уже существующие системы.

Детали

При обычном управлении, колебания, возникающие на мачте невозможно устранить достаточно быстро. Предыдущие решения, такие как использование антиколебательных дисков или замедление движения, либо дороги, либо медленны. SEOS® является первой технологией, которая отвечает всем требованиям внутренней логистики. Основой является модель крана-штабелера, которая позволяет точно расчитать движение.
Также индивидуально может быть расчитан такой параметр, как износ материалов. Марштут движения возможно спрогнозировать таким образом, что на мачте не возникает никаких колебаний. Таким образом увеличивается не только безопасность, пропускная способность и эффективность использования энергии, но и минимизируется износ материалов

ПРОСТАЯ ИНТЕГРАЦИЯ

Программное обеспечение SEOS® без особых усилий может быть интегрировано как в новые устройства, так и улучшить работу уже имеющихся кранов-штабелеров. Перед установкой, совместно с заказчиком определяются цели и задачи. Также при первой встрече обсуждаются уже установленные на устройствах аппаратное обеспечение и доступные интерфейсы. Существующие двигатели и инверторы могут быть использованы без изменений. Основным преимуществом программного обеспечения является то, что он совместим со всеми отраслевыми стандартами аппаратного обеспечения и не влияет на работу существующих защитных устройств. Следует также отметить, что для работы SEOS не требуется никакое дополнительное оборудование.

Если эти вопросы были выяснены, уже следующим шагом может быть интеграция SEOS®. Все необходимые измерения осуществляются специалистами Berger Engineering на месте. SEOS автоматически подстраивается к крану-штабелеру, к которому он подключен, расчитывает отпимальный маршрут и после этого полностью готов к использованию.

Загрузки

Здесь Вы найдете материалы для загрузки на тему SEOS®:

Новости на тему SEOS

Запросить брошюру

Для получения дополнительной информации об этом продукте, пожалуйста, свяжитесь с нами лично или запросите нашу информационную брошюру.

Запросить брошюру

Системы штабелирования

с краном — Ridg-U-Rak

Системы штабелеукладчиков с краном

Повышение плотности хранения и упрощение обработки тяжелых грузов на съемных стальных поддонах весом до 6000 фунтов. В системе стеллажей для поддонов Stac-U-Rak со встроенным краном используются запатентованные поддоны, которые зацепляются за усиленные стойки в пазах сзади и штифтами спереди для облегчения выравнивания поддонов. Системы паллетных стеллажей Stacker обеспечивают большую гибкость и разнообразие конфигураций хранения, что позволяет эффективно использовать ценную площадь. Опция полностью моторизованного крана делает работу проще и безопаснее.

Защищает ценный инструмент в процессе работы. Система хранения штампов представляет собой стойку, поддерживаемую встроенным краном.

Stack-U-Rak можно использовать для защиты инструментов, штампов и приспособлений или для организации компонентов, узлов и незавершенного производства.

Система стеллажей для поддонов упрощает работу с тяжелыми предметами, ускоряет их хранение и извлечение, а также избавляет от длительного ожидания погрузчиков. Они доступны в широком ассортименте легко настраиваемых стилей для удовлетворения конкретных потребностей, а дополнительная видеосистема для более легкого и безопасного извлечения доступна для систем штабелеров для паллетных стеллажей.

Характеристики:

• Стальной поддон с язычком и крючками
• Распорка для тяжелых условий эксплуатации
• Повышенная гибкость хранения
• 2000/4000/6000 фунтов. стандартная вместимость на поддон
• Встроенные функции безопасности

Применение и опции:

• Хранение инструментов и штампов
• Организация компонентов и узлов
• Склад незавершенного производства

Вам нужна стойка

сейчас?

Найдите место рядом с вами.

МЕСТА СКЛАДОВ

Витрина нашей галереи:

Посмотрите наши установки

• Показать все

Как купить

Место хранения

У дистрибьюторов есть товары Ridg-U-Rak на складе.

Найти дилера

У Ridg-U-Rak есть дилеры по всей Северной Америке

Свяжитесь с отделом продаж

Свяжитесь с нашими региональными менеджерами по продажам или национальным офисом продаж.

Запросить предложение

Отправьте нам свои спецификации, и мы поможем вам построить его.

Загрузки и ресурсы

Руководство по выбору Ridg-U-Rak

Руководство по выбору цвета

Система укладчика в Tonnard Tool & Die

Условия и положения

Дополнительные условия

Краны-штабелеры | EMS Group

ПредыдущийСледующий

123

Краны-штабелеры предназначены для автоматического и интенсивного складирования грузовых единиц 9005 5; благодаря различным системам захвата и различным типам конструкции они представляют собой эффективное и безопасное решение для всех секторов . Кроме того, они также могут работать при температурах ниже -25 °C.

ОДНОКОЛОННАЯ

СИЛЬНЫЕ СТОРОНЫ

• Простая конструкция.
• Уменьшенные габариты.
• Меньше движущихся масс.
• Идеально подходит для хранения до 25 м.

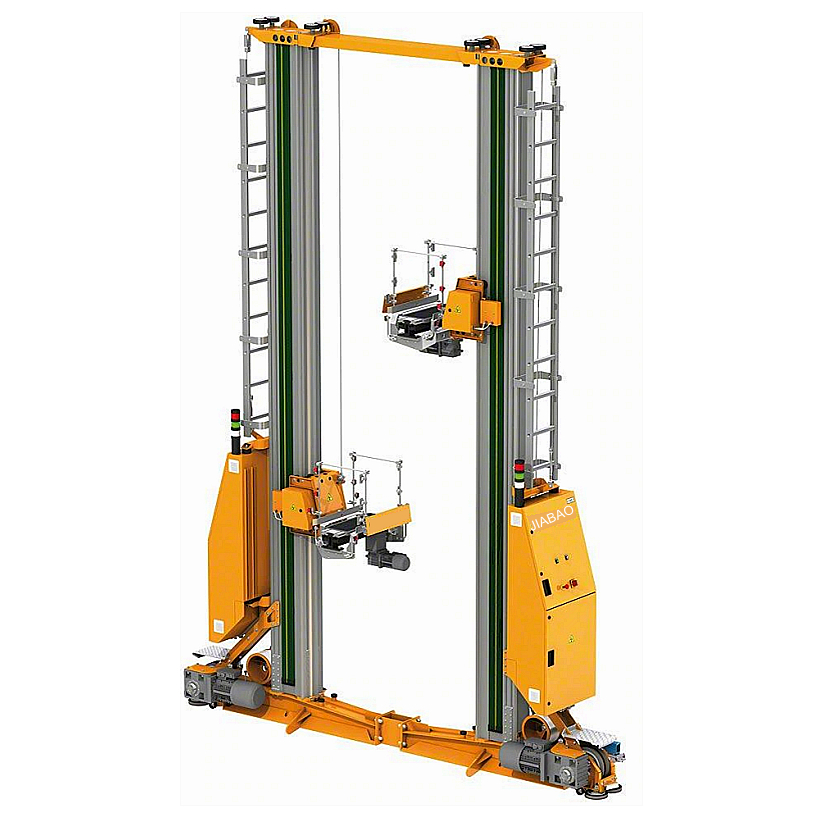

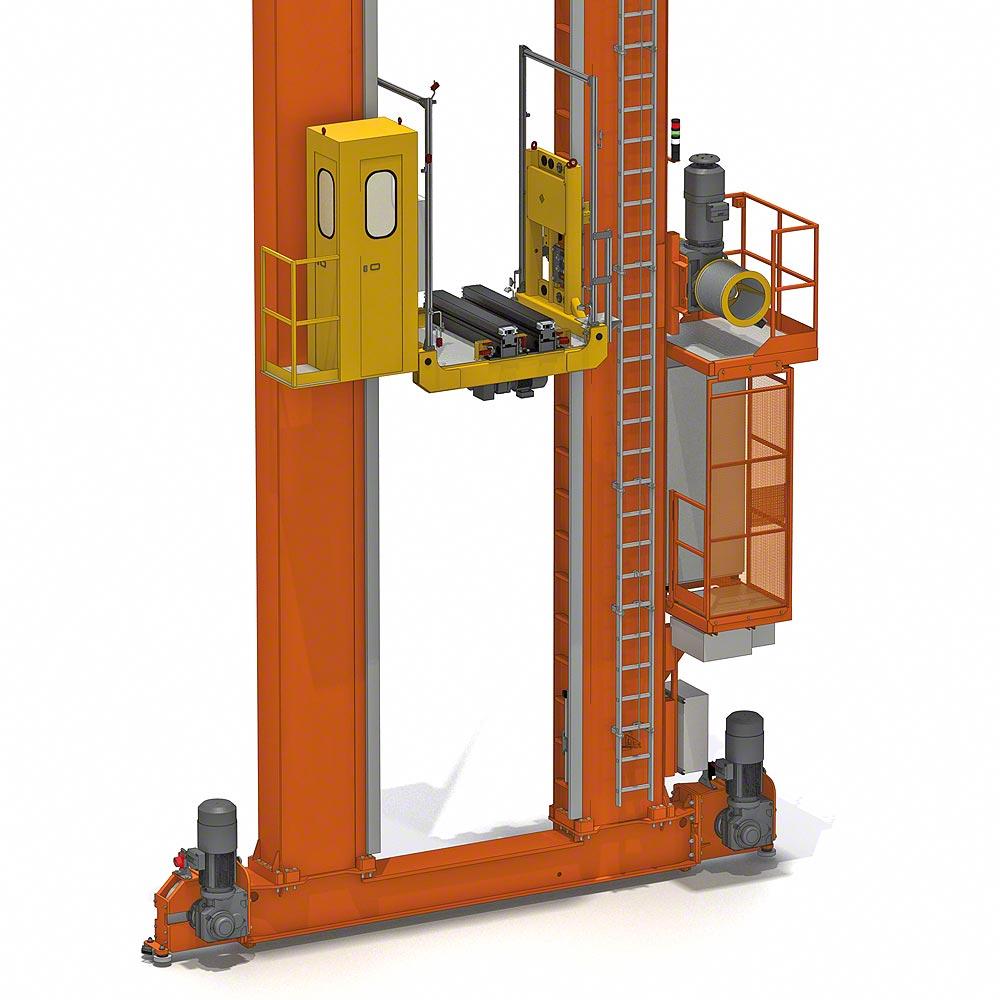

ДВОЙНАЯ КОЛОННА

ПРОЧНОСТЬ

• Подходит для больших высот (более 25 м).
• Идеально подходит для хранения ЛБ с единичным весом более 2000 кг и крупногабаритных грузов.
• Идеально подходит для высоких скоростей.

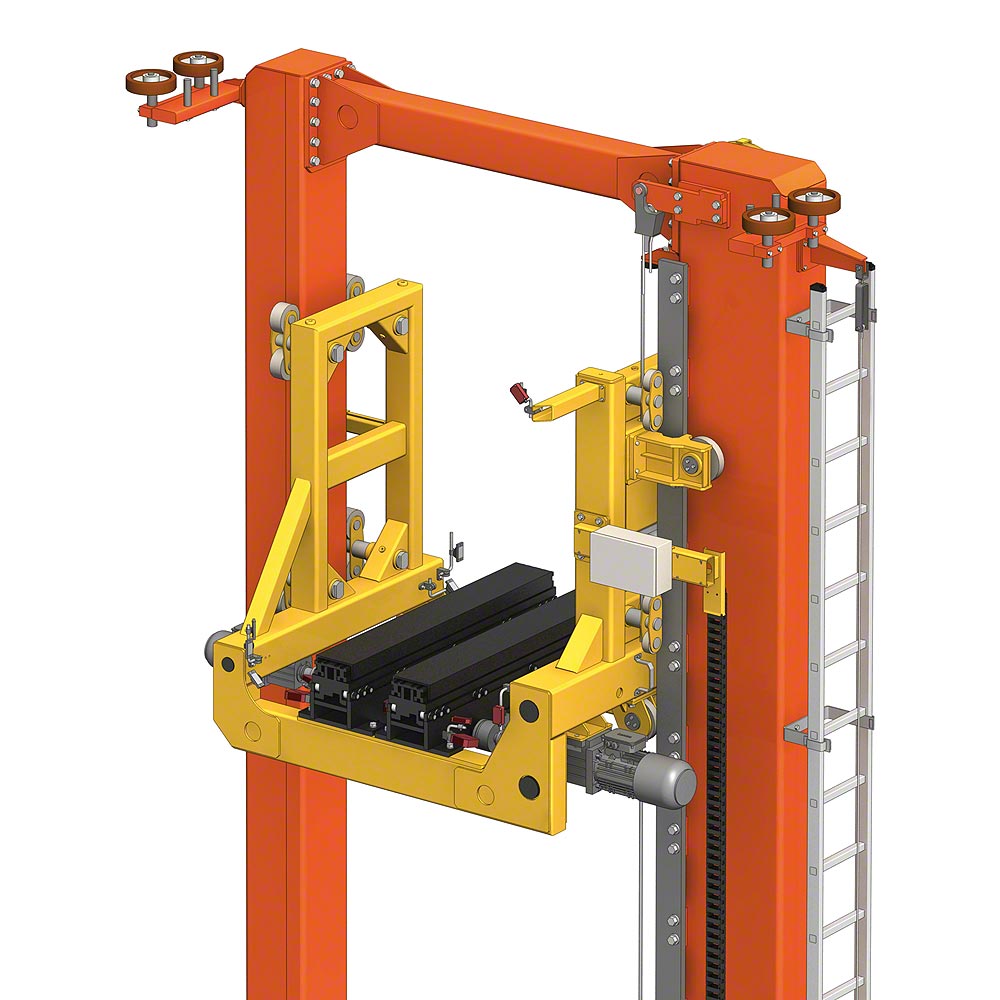

ВИЛЫ ОДИНАРНОЙ, ДВОЙНОЙ И ТРОЙНОЙ ГЛУБИНЫ

ПРОЧНОСТЬ

• Система идеальна для работы с грузовыми единицами весом более 100 кг и в пределах трех уровней глубины.

SATELLITE НА БАТАРЕЯХ

ПРОЧНЫЕ СВОЙСТВА

• Идеально подходит для хранения грузовых единиц различной глубины даже при низких температурах.

ЗАГРУЗОЧНАЯ СИСТЕМА ДЛЯ ТРЕНИРОВКИ ПОДЛОКА

(применимо только в случае двухколонного решения)

ПРОЧНОСТЬ

• Идеально подходит для грузов весом более 500 кг.
• Максимальная оптимизация полочного пространства.

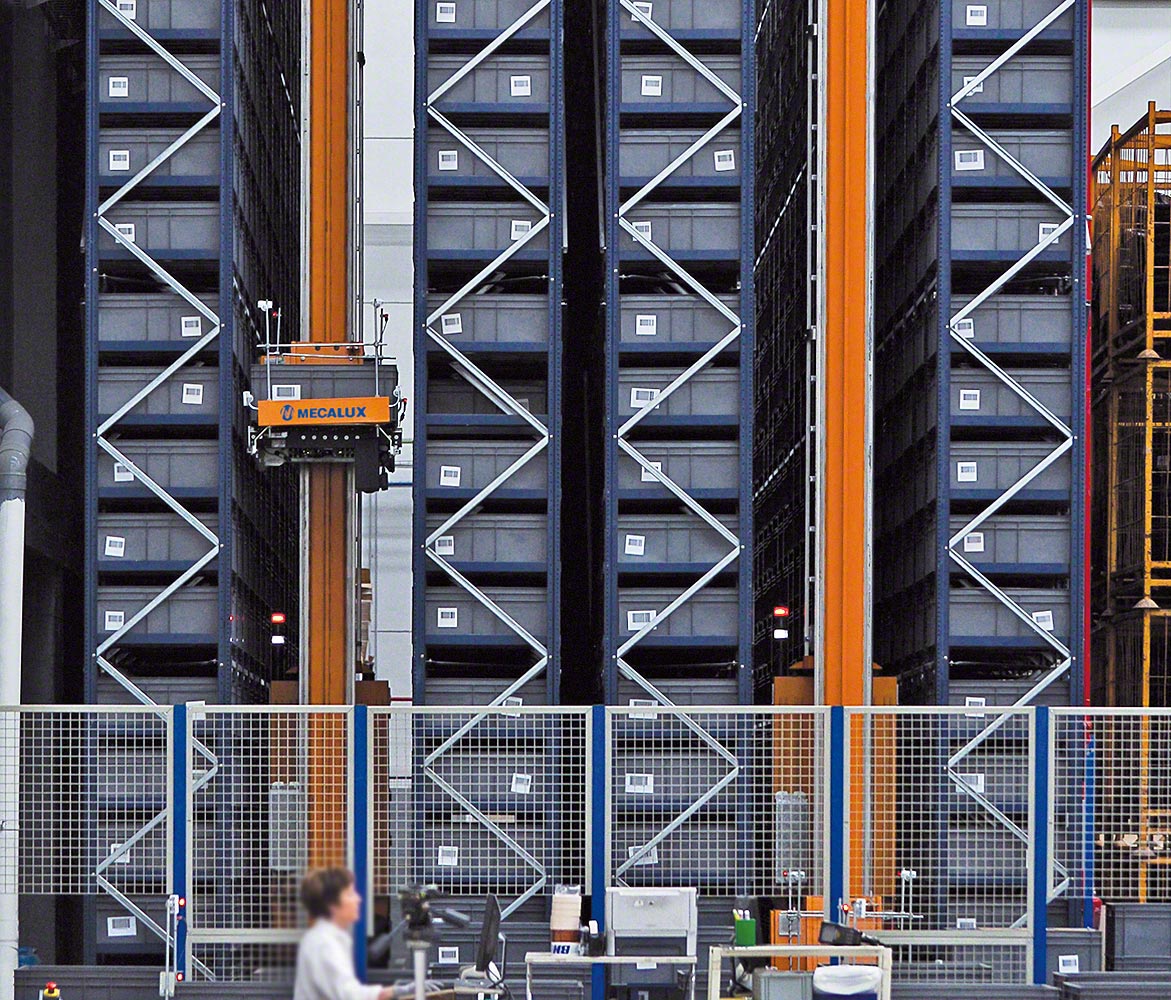

МИНИ-ГРУЗОВЫЕ КРАНЫ-ШТАБЕЛЕРЫ

Системы для хранения легких грузов с высокой пропускной способностью.

Типы погрузочной системы:

• Одинарная вилка.
• Боковой захват.

ШАТЛЫ НА УРОВНЕ

Для каждого уровня склада система предоставляет шаттл, который распределяет спутники по различным каналам. В свою очередь, спутники заботятся о том, чтобы подобрать погрузочные единицы, хранящиеся на складе. Шаттлы могут питаться от шин или аккумуляторов.
Это идеальное решение для работы с большими потоками и небольшим количеством наименований продукции.

DRIVE-IN

Решение для уменьшения потоков и небольшого количества наименований продукции, управляемое в полуавтоматическом режиме оператором (погрузчиком) или в автоматическом режиме с помощью AGV.

FLS (СИСТЕМА FAST LOOP)

Система, состоящая из шаттлов с направляющими, которые соединяют автоматические склады с рабочими местами операторов. Возможность вставки автоматической системы извлечения челнока внутри контура.

Интегрированное и оптимизированное управление внутренней логистикой важно для современного завода:

• Повышает производительность с точки зрения эффективности и безопасности складских операций , управление запасами и подготовка заказов .
• Оптимизирует использование складских помещений .
• Сокращает расходы на управление , в том числе за счет автоматического обмена данными с ERP клиента.

EMS Group отвечает на эту потребность благодаря программному обеспечению для автоматизации логистики , установленному на сегодняшний день в сотнях складов из каждого типа и уровня сложности и в каждом секторе .

Программное обеспечение изначально включает в себя как модуль WMS, так и модуль WCS : управление автоматизацией и диагностика интегрированы в WMS, повышая простоту внедрения и управления системой.

Обзор управляемых действий:

• Прием и идентификация единиц загрузки (ЛЕ), поступающих в систему (считывание штрих-кода, взвешивание, проверка размеров).
• Хранение ЛБ на складе , в соответствии с настраиваемой логикой.
• Выполнение погрузочно-разгрузочных/инвентаризационных ведомостей , переданных системой управления предприятием или введенных вручную.
• Автоматический выбор LU для загрузки или выгрузки в соответствии с настраиваемыми критериями (FIFO, опорожнение и т. д.).
• Контролируемая ERP блокировка товаров (возможна и ручная блокировка).
• Внутренние перемещения , такие как опускание запасов или изменение положения, направленные на улучшение размещения LU и/или оптимизацию использования стеллажей.
• Отгрузка готовой продукции: проверка товара и составление упаковочного листа.
• Синхронизация и совместное использование данных хранилища из с ERP (через веб-службу, общие таблицы, текстовые файлы).
