Для решения большинства производственных задач
оптимальный вариант – это кран мостовой крюковой общего назначения. Для решения
специфических задач следует выбрать кран
мостовой специальный.

Краны мостовые специального назначения – краны с
грейфером, краны с магнитом, равно как и кран с захватами для контейнеров, -
доступны на рынке в следующих вариантах:

  • кран
    мостовой грейферный;
  • кран мостовой магнитно-грейферный;

  • кран мостовой магнитный;

  • кран мостовой электрический траверсный;

  • кран мостовой электрический литейный (металлургический кран);

  • кран мостовой с поворотной тележкой;

  • кран
    мостовой контейнерный;

  • краны
    мостовые в химзащищенном исполнении;

  • краны
    мостовые для атомной промышленности;

  • пратцен-кран;

  • краны во взрывозащищенном и пожаробезопасном
    исполнении
  • и т. д.


Грейферный мостовой кран благодаря
грейферному захватному устройству незаменим при работе с сыпучими, а также
кусковыми материалами, их перемещением, погрузкой, изготовлением. Грузоподъёмность грейферного крана
определяется суммой масс груза и грейфера. Грейферные краны оборудованы
грейферной лебёдкой с двумя барабанами. Один барабан грейферной лебедки –
замыкающий, наматывает канат при закрытии челюстей. Другой канат – подъемный,
предназначен для наматывания поддерживающего каната. При подъеме и опускании
грейфера подъемный и замыкающий барабаны работают синхронно. Кран мостовой грейферный чаще всего
оборудуют лебёдкой с независимыми барабанами, устанавливаемой на тележку
мостового крана и состоящей из замыкающей и поддерживающей однобарабанных
лебёдок.




Производители
предлагают следующие варианты:

  • кран
    грейферный мостовой двухбалочный канатный
  • кран грейферный мостовой двухбалочный моторный

Магнитные специальные краны
снабжены грузовыми электромагнитами и предназначены для подъёма и
транспортирования ферромагнитных материалов.

Конструкция магнитно-грейферного мостового крана:


  • мост с
    механизмом передвижения;

  • одна или две тележки с механизмом подъёма и
    передвижения;

  • магниты подъёмные;

  • кабина, подвешиваемая к металлоконструкции
    моста.


Особенностью конструкции магнитного крана
является кабельный барабан, применение которого на большой высоте необходимо.
При работе без магнитов кабельный барабан отключают.


Кран мостовой двухбалочный магнитно-грейферный

Весьма практичен с точки зрения возможностей применения. По сути это крюковой
кран, который может быть приспособлен для решения спецзадач – стоит навесить на
его крюк магнит грузовой или грейфер моторный.

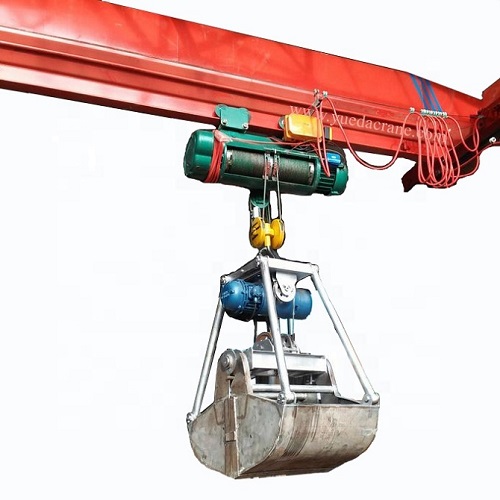

При применении грейфера — канатного или
навесного электромеханического или электрогидравлического, кран может
применяться для перегрузки сыпучих и навалочных грузов, при работе
грузоподъемными электромагнитами для перегрузки металлолома, металлопроката,
других ферромагнитных материалов.

Соответственно при снятых электромагнитах или
приводных грейферах этот кран может работать со штучными грузами крюком.
Возможно исполнение с одной или двумя тележками, компоновка механизмов на
тележке возможна вдоль и поперек пролета. Возможно исполнение крана,
допускающее одновременную работу грейфером и магнитом.

Кран мостовой электрический траверсный

Так же,
как и кран мостовой электрический двухтележечный, применяется на производстве,
связанном с изготовлением длинномерных грузов. Решать эти производственные
задачи помогает длинномерная траверса с двумя или более крюками.

Кран литейный мостовой (или металлургические
мостовые краны)


Предназначается для транспортировки расплавленного металла при
помощи специального ковша или другого приспособления. Управление мостовым
литейным краном должно осуществляться из кабины специального исполнения.
Грузоподъемность крана определяется исходя из
грузоподъемности механизма главного и вспомогательного подъема.

Механизм подъема мостового литейного крана –
тележка грузовая крановая.

В зависимости от типа ковша и режима работы это
может быть тельфер стационарный или самостоятельный подъемный механизм. Крановая тележка может быть
укомплектована поворотным механизмом и механизмом опрокидывания ковша. Также
возможна установка вспомогательного механизма подъема.

На металлопроизводстве находит широкое
применение кран электрический мостовой с трехступенчатой системой изоляции.
Применение такого крана исключает короткое замыкание при работе крана во время
обслуживания электрованны с расплавленным металлом.

Пратцен-кран

Это кран, который перемещается по
подкрановым путям, уложенным на выступах верхней части стены (колонны) цехового
помещения.

Механизм передвижения пратцен-крана, приводящий
в движение ходовые колеса, состоит из четырех раздельных приводов,
установленных на площадках пролетного строения моста.
По рельсам, закрепленным на верхнем поясе главных
балок моста, передвигается тележка, снабженная подъёмным механизмом с
грузозахватным устройством. Поворотный
механизм тележки позволяет производить укладку проката вдоль и поперек цеха. Грузозахватным
устройством для пратцен-крана служат траверсы с лапами и грузоподъёмными
электромагнитами, предназначенными для транспортировки проката.

Взрывозащищенный кран

В перечне кранов специального назначения нельзя
не упомянуть взрывозащищенный кран, который предназначен для использования в
местах повышенного уровня взрывоопасности, чьи конструктивные особенности
исключают возможность возникновения искры при работе.

Электрооборудование кранов пожаробезопасного
исполнения должно обладать повышенной стойкостью к возникновению пожара: так,
кабель изготавливается с запасом — для уменьшения вероятности перегрева и
воспламенения, используются самозатухающие материалы и т. д.



Для решения ваших задач не подходит стандартный
кран, кран-балка, кран
мостовой и т. д.? Требуется специальный кран (литейный
мостовой кран, взрывозащищенный
мостовой кран)?

Мы предложим вам индивидуальное
решение в стиле STAHL CraneSystems.
От Вас – идеи и пожелания, от нас:
качество, ответственность, сервис. Пишите:

При заполнении письма обязательно укажите Ваш город, название фирмы, телефон или факс

Грейферные краны и мостовые перегружатели

Мостовые
краны.
Мостовые
краны находят широкое применение на
портовых складах крытого и открытого
хранения груза, не занимают территорию
склада крановыми путями и не требуют
места для маневров. Кран состоит из
двухбалочного моста, который на колесах
передвигается по рельсам, уложенным на
балках эстакады (при работе на открытых
площадках) или на балках, прикрепленных
к стенам здания (при работе в закрытых
складах). Вдоль моста по рельсам
передвигается одна или реже две грузовые
тележки. Привод передвижения моста
состоит из электродвигателя, передающего
движение валам через редуктор на
приводные колеса. Для работы с насыпными
грузами кран оснащается одноканатным
грейфером.

Рис.
7. Грейферный мостовой кран

Портальные
краны
.
Эти краны получил наиболее широкое
применение в портах. Их конструкция
определена спецификой работы в порту,
необходимостью максимального приближения
транспортных средств (вагонов к борту
судна), что и определило использование
портала, позволившего поднять рабочие
механизмы крана над зоной работы.

При устойчивом
грузопотоке однотипных грузов и типовой
технологии можно применять более
специализированную технику, имеющую
высокую производительность и часто
меньшую стоимость.

Рис. 8. Грейферно-бункерный
портальный кран с отвалообразователем

Мостовые
перегружатели.

В отличие от мостовых кранов они опираются
на собственную опорную конструкцию и
имеют большой пролет для обслуживания
складов большой вместимости. Перегрузочное
оборудование может быть смонтировано
на специальной ходовой тележке,
перемещающейся по верхнему или нижнему
поясу моста. Параметры перегружателя
зависят от грузоподъемности и пролета,
с увеличением которых растут масса и
энергоемкость машины.

Для увеличения
зоны обслуживания используют передвижные
тележки со стреловыми устройствами и
перемещающиеся по верхнему поясу (рис.
2.5, б), при этом перемещение моста
становится движением установочным
(редким), а стреловое устройство
обеспечивает мобильное обслуживание
складской зоны и зоны грузовой обработки
судна. Мостовые перегружатели находят
широкое применение в портах на
специализированных причалах насыпных
и навалочных грузов, рудных и угольных
терминалах и т. п.

Рис. 9. Мостовые
перегружатели:

а
– с нижним катанием грузовой тележки
и вращающейся кабиной;

б – с верхним
катанием поворотного стрелового

устройства на
ходовой тележке.

Кабельные
краны.

Особенностью кранов является большой
пролет между опорами, что позволяет
обслуживать большие территории складов.

Кран состоит из
двух башен или мачт, между которыми
натянут несущий канат. По несущему
канату при помощи тягового каната
передвигается грузовая тележка; подъем
и опускание груза осуществляются
подъемным канатом. Для ограничения
провеса подъемные (а иногда и тяговые)
канаты опираются на поддержки, висящие
на несущих канатах. Подъемные и тяговые
лебедки располагаются на башне или вне
ее в отдельном машинном помещении.

Кабельные краны
могут быть неподвижными и передвижными.
Грузоподъемность кранов достигает
100… 150 т. Легкие переносные краны имеют
грузоподъемность 1…2 т. Высота башен
зависит от пролета и местных условий;
обычно она равна 25…40 м, в отдельных
случаях достигает 60…70 м. Наибольшая
стрела провеса несущего каната принимается
4…5 % длины пролета. Скорость подъема в
зависимости от высоты составляет до
90. .. 120 м/мин, а передвижения грузовой
тележки — до 400…600 м/мин. Скорость
передвижения башен 5…25 м/мин. Число
циклов в час у грейферных кабельных
кранов — 20…30.

Мосто-кабельные
краны.

Они соединяют в себе достоинства
мостового и кабельного кранов: имеют
жесткую связь между опорами, как у
мостового, и достаточно большой пролет,
как у кабельного крана. Крепление
кабельного каната (подвесного пути) к
консолям создает момент, противодействующий
массе металлоконструкции, что позволяет
снизить собственную массу крана.

Рис. 10. Мостокабельный
кран:

а
– общий вид, б – запасовка грейферного
каната;

в – запасовка
поддерживающего каната;

1 – ферма моста, 2
– кабельный канат, 3 – грейфер на ходовой
тележке,

4 – машинное
отделение, 5 –бункер с питателем.

Ковши гидравлические грейферные для кранов и экскаваторов; производство и продажа

Идробенне Каталог


ОБЗОР РЫНКА


Грейферные ковши

Idrobenne предлагает полную линейку ковшей для оснащения землеройной техники , от автокранов до больших гусеничных экскаваторов. Грейферные ковши подходят для копания и погрузки грунта, песка и подобных материалов.



Грейферный ковш для сельского хозяйства и легких работ

Загрузочный грейферный ковш с горизонтальным цилиндром

Грейферный ковш с горизонтальным цилиндром для погрузки и копания

Мощный грейферный ковш с двумя горизонтальными цилиндрами

Грейферный ковш с двумя вертикальными цилиндрами для копания.

Усиленный грейферный ковш для погрузки и копания



Грейферные ковши представляют собой захватные устройства, образованные двумя синхронно движущимися обечайками, приводимыми в движение гидроцилиндрами двойного действия, с одним гидравлическим контуром. Грейферные ковши грубо классифицируются по количеству цилиндров (один или два) и по конструктивной геометрии (вертикальный или горизонтальный цилиндр). Каждая из этих технических особенностей соответствует определенным функциональным характеристикам, которые делают конкретный грейферный ковш более подходящим для конкретного использования. В общих чертах, ковши с горизонтальным цилиндром, такие как более компактные серии Idrobenne BMO/L, BL, BMO/S и BMO/P2, предназначены для загрузки сыпучих материалов, таких как песок, грунт и гравий. Эта конфигурация также идеальна для железнодорожных погрузчиков, работающих в области строительства и обслуживания рельсов, где важна общая высота машин. С другой стороны, ковши с вертикальными цилиндрами, такие как серии BMV/2 и BMV/P, имеют гораздо более высокое усилие зажима, что позволяет им лучше проникать в твердые материалы, такие как плотный грунт. Поэтому ковши с вертикальными цилиндрами лучше подходят для копания. Все грейферные ковши оснащены ножами из износостойкой стали и могут быть оснащены зубьями для копания с болтовым креплением. Ассортимент Idrobenne может быть установлен на экскаваторы весом от 1,5 до 35 тонн. Помимо грейферных ковшей, Idrobenne предлагает еще один очень интересный инструмент для землеройных и дорожно-строительных компаний: планировщик отвалов. Это автоматический выравнивающий отвал, способный прокладывать дороги, выравнивать землю и делать откосы даже внутри зданий. Он предлагается в сотрудничестве со Spektra (Trimble Italy), которая предоставляет новейшие лазерные технологии. На машине установлены лазерные элементы управления, позволяющие операторам воспроизводить плоскость, указанную электронной системой 2D или 3D. Планировщик отвалов может превратить компактную машину, такую ​​как погрузчик с бортовым поворотом, в идеальный инструмент для выравнивания. Больше информации на https://www.lamalivelellatrice.it

Компоненты высокого качества

Гидравлические навесные устройства Idrobenne полностью изготовлены из высокопрочной стали Weldox или Domex для конструкционных частей и из износостойкой стали Hardox HB400 в частях, контактирующих с обрабатываемыми материалами, таких как наконечники полипов и изнашиваемые лопасти копать захваты. Все штифты изготовлены из нержавеющей стали; втулки закалены. Все гидравлические цилиндры имеют большие размеры и снабжены предохранительным клапаном, чтобы обеспечить надежный захват и избежать несчастных случаев. В тяжелонагруженном оборудовании, таком как грейферы PV «апельсиновая корка», цилиндры крепятся с гидравлической амортизацией. Большая часть гидравлического оборудования Idrobenne поставляется с хорошо защищенным гидравлическим контуром: гибкие трубы защищены внешней конструкцией и имеют покрытие для предотвращения поломок при контакте с материалами. Цены очень конкурентоспособны по отношению к прочности и надежности инструментов. Idrobenne работает с ISO 9сертификат качества 001; он предлагает всестороннее послепродажное обслуживание и имеет все запасные части в наличии на складе для немедленной доставки.

Каждое оборудование имеет полный набор аксессуаров, всегда готовых на складе

Грейферные ковши и гидравлические захваты могут поставляться с широким набором аксессуаров, повышающих их универсальность. Инструмент с надлежащей опцией может быть более эффективным и действенным для конкретного приложения. Наиболее распространенными аксессуарами для грейферных ковшей являются гидравлические ротаторы. Но Idrobenne также может предоставить специальные адаптеры, устройства свободного вращения, копающие зубья с болтовым креплением, сменные режущие кромки, звенья подвески, кронштейны и адаптеры для всех типов гидравлических быстроразъемных соединений.
Грейферные ковши, грейферы для апельсиновой корки и грейферы для бревен обычно крепятся с помощью карданного звена, что позволяет инструменту поворачиваться в 4-х направлениях относительно стрелы машины (это так называемая «маятниковая установка»). Idrobenne предлагает индивидуальные звенья для любого крана или экскаватора. По запросу Компания также может поставить оборудование со специальной обработкой, позволяющей использовать грейфер в морских условиях (соленая вода является очень жесткой средой и требует некоторых специальных характеристик).

Ковши грейферные в аренду и б/у ковши

Гидравлические захваты Idrobenne предлагаются в невероятном разнообразии моделей. Они настолько прочны, что их можно монтировать практически на любую строительную технику: гусеничные экскаваторы, мини-экскаваторы, колесные погрузчики, стационарные краны и автокраны. Найти подержанный ковш в хорошем состоянии несложно, учитывая качество материалов и надежность конструкции. Компания, базирующаяся в Изорелла (Брешия), обычно имеет на складе несколько ковшей вместе с наиболее важными запасными частями. Подержанное ведро всегда выгодно, если оно в хорошем состоянии. Нельзя забывать, что сегодня прокат гидравлического оборудования встречается все чаще. Аренда гидравлического инструмента позволяет лучше контролировать затраты и может помочь очень быстро окупить первоначальные инвестиции. Не стесняйтесь связаться с Idrobenne, чтобы получить дополнительную информацию об аренде, подержанном оборудовании и специальных инструментах.

Грейферный ковш для производителей экскаваторов и кранов

Перейти к содержимому

Ведро-раскладушкаadmin2023-01-06T07:18:45+00:00

 Apr Bright Industries производители, поставщики и экспортеры грейферного ковша. Мы предлагаем новую эру технологий грейферов для нескольких областей применения. Нижняя пластина ковша с гидравлическим грейфером и боковые пластины изготовлены из высококачественных материалов, обеспечивающих их прочность и улучшенную устойчивость к истиранию и изгибу. Наши решения для погрузочно-разгрузочных работ универсальны, имеют точный вес и обеспечивают точность для любой рабочей силы и условий окружающей среды. Мы предлагаем широкий ассортимент грейферных ведер, чтобы сэкономить время, увеличить производительность и легко избавиться от лишнего материала. Моллюск , используемый в железорудной, цементной промышленности, прокатной окалине, горнодобывающей промышленности, песке, бурении колодцев, экскаваторах, строительстве и кранах.

Технические характеристики грейферного ковша

ВМЕСТИМОСТЬ 0,75 – 8 м3
РАЗМЕРЫ 1936 мм – 3229 мм
ШКИВЫ ЕН 24
МАТЕРИАЛ ДЛЯ ЗАХВАТА ЕН-4505
БРГ. МАТЕРИАЛ РОЛИКОВЫЙ ПОДШИПНИК С ДВОЙНЫМ УПЛОТНЕНИЕМ
ВТУЛКА РУКИ АЛЮМИНИЙ БРОНЗА
РОЛИК СК 45
МАТЕРИАЛ ДЛЯ ЗАХВАТА ХАРДОКС

Применение, используемое в нескольких отраслях промышленности, включает уголь, песок, гравий, космическую добычу и бурение, а также железнодорожную, корабельную, автомобильную промышленность , погрузку и разгрузку материала соответственно. Он также может использоваться в любой среде, загружая грунтовую породу , твердую почву, выветрившийся гранит и вторую твердую породу .

Грейферный ковш для подводных дноуглубительных работ

APR Industries поставляет высококачественные решения для погрузочно-разгрузочных работ для судовых портов, морской и оффшорной промышленности . Экскаватор Гидравлический грейферный ковш для подводных дноуглубительных работ имеет большую мощность копания под водой при установке на экскаватор. Наш грейфер идеально подходит для погрузки материала и земляных работ , а оболочка предназначена для работы в различных областях. Мы проектируем грейферный ковш с использованием гидравлического цилиндра , который помогает сделать операцию успешной благодаря прочным сила копания . Зубья захвата и адаптер повышают долговечность.

Ковш грейферный для щепы и зерна

Ковш грейферный для сельскохозяйственных работ. Глиняный ковш для щепы и зерна общей емкостью 2500 л . Как и все другие продукты Apr, этот грейферный ковш также обеспечивает максимальную прочность и надежность при работе крана.

Ковш грейферный для экскаваторов

Ковш грейферный предназначен для погрузки и разгрузки промышленных отходы, зерно, песок, камни и т. д. в дополнение к землеройные и дноуглубительные работы . Грейферный ковш можно установить на тяжелое оборудование , такое как гидравлический экскаватор или кран.

Грейферные ковши для судовых кранов

Предназначены для работы с порошкообразными и мелкими сыпучими материалами , такими как химикаты, удобрения, зерно, уголь, кокс, железная руда, песок, строительные материалы и , дробленые камни и т. д. Ковш с грейфером подходит для копания под водой на верфях, в море и т. д.

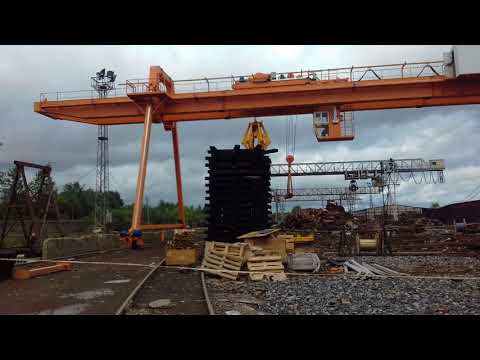

Ковш грейферный для крана

Мы являемся производителями грейферного ковша для крана и поставляем его в цементной и горнодобывающей промышленности
. Эти приложения идеально подходят для цементной промышленности
, судостроения, химической промышленности и строительной промышленности
. Таким образом, гидравлический грейферный ковш может легко справиться с тяжелой рабочей нагрузкой
. Кроме того, наш грейферный ковш модернизирует ваш крановый процесс
для повышения производительности бизнеса. Мы привлекли наше долгое участие
предлагает различные захваты для этих необычных работ.
