Металлургические мульдозавалочные краны предназначены для транспортировки и опрокидывания мульды с шихтой или с присадками в мартеновские печи сталеплавильных цехов металлургических предприятий, а также для выполнения транспортных операций при ремонте и обслуживании печей.

В зависимости от конструкции мульды главная тележка имеет принципиально разные конструкции:  для мульд, представляющих собой совок и разгружающихся через открытый торец, применяются  тележки, имеющие механизм подъёма в виде двух лебёдок с четырьмя подвесками или с четырехкрюковой траверсой, которые обеспечивают наклон совка при его разгрузке — завалке шихты в печь. В этом случае краны имеют второе название – скрапозавалочные, они предназначены для  работы с большими совками для загрузки скрапа в конвертерные печи. Их грузоподъёмность, как правило, более 100 тонн. При небольших грузоподъёмностях (до 50 тонн) мульдозавалочный кран оснащается вспомогательной тележкой или вспомогательным подъёмом на главной тележке, предназначенным для работы с магнитом, которым этот же кран загружает саму мульду.

Если мульда представляет собой бадью с шиберной управляемой заслонкой, то её транспортировка также осуществляется главной тележкой с механизмом подъёма в виде одной лебёдки с одной подвеской или двухкрюковой траверсой. Такие бадьи, как правило, имеют большие габариты и, соответственно, большую (более 100 тонн) грузоподъёмность крана.

Для мульд небольшой грузоподъёмности, предназначенных, как правило, для подачи присадок внутрь мартеновской печи через боковые завалочные окна используются специальные мульды с торцевым креплением с помощью замка к консоли (хоботу) крана.

На данной консоли имеются механизм захвата мульды, механизм вращения консоли вокруг продольной оси для опрокидывания мульды, механизм выдвижения консоли. Сама консоль устанавливается в нижней части поворотной колонны, которая крепится к нижней раме главной тележки. На верхней раме тележки устанавливается механизм подъёма колонны

Мульдозавалочный кран состоит из моста обычной конструкции главной и вспомогательной тележки, которая, как правило, используется при ремонте печи и прочего оборудования в пролете. Мудьдозавалочные краны в такой концепции достаточно широко применяются на доменных дворах с использованием кольцевых мостов. Такие краны называются кольцевыми мульдозавалочными кранами, которые перемещаются по концентричным подкрановым путям вокруг домны.

Грузоподъёмность мульдозавалочного крана характеризуется указанием грузоподъёмности на мульдовом захвате и грузоподъёмностью механизма вспомогательного подъёма.

При компоновке узлов крана мы принимаем во внимание технологическую специфику производства заказчика, а также индивидуальные требования, отражённые в техническом задании на кран. При производстве мостового металлургического мульдозавалочного крана мы используем комплектующие ведущих производителей и проверенных поставщиков, в том числе и с учётом пожеланий и рекомендаций заказчика.

В приведённой таблице представлены технические характеристики базовой линейки мостовых металлургических мульдозавалочных кранов грузоподъёмностью от 20+5 тонн до 63+12,5 тонн. По вашему желанию значения параметров могут быть изменены, для этого заполните опросный лист на мостовой металлургический мульдозавалочный кран.

«Технорос» имеет опыт проектирования, производства и поставки мостовых кранов для металлургической промышленности.

Назад в каталог

Мульдозавалочный кран

Строительные машины и оборудование, справочник

Категория:

   Мостовые электрические краны

Публикация:

   Мульдозавалочный кран

Читать далее:

   Напольно-завалочные машины

Мульдозавалочный кран

Мостовой мульдозавалочный кран предназначен для загрузки шихты в мартеновские печи. Мульдозавалочный кран имеет две тележки: главную для загрузки шихты и вспомогательную— для производства обычных работ по подъему и перемещению груза.

Мост мульдозавалочного крана, механизм передвижения моста, вспомогательная тележка и механизм передвижения главной тележки аналогичны соответствующим узлам и механизмам крана общего назначения. Особенностью мульдозавалочного крана является раздельное расположение рельсовых путей, по которым перемещаются тележки, и наличие колонны с расположенными на ней механизмами.

Рельсы вспомогательной тележки расположены таким образом, что она может перемещаться независимо от положения главной тележки. Главная тележка снабжена поворачивающейся вертикальной колонной, на нижнем конце которой укреплена платформа с расположенными на ней механизмами и аппаратурой управления краном.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Механизм подъема и опускания колонны представляет собой полиспаст, в котором вместо каната применена пластинчатая цепь. В качестве подвижных блоков полиспаста служат свободно вращающиеся звездочки, укрепленные на колонне.

Подъем колонны происходит путем натяжения пластинчатой цепи звездочкой, которая приводится в движение электродвигателем через редуктор. Опускается колонна под действием собственного веса.

Качание хобота на оси производится специальным механизмом, неподвижно установленным на колонне крана. Движение от редуктора этого механизма передается хоботу через эксцентриковые пальцы и тяги.

При необходимости разгрузить мульду ее опрокидывают при помощи механизма поворота хобота.

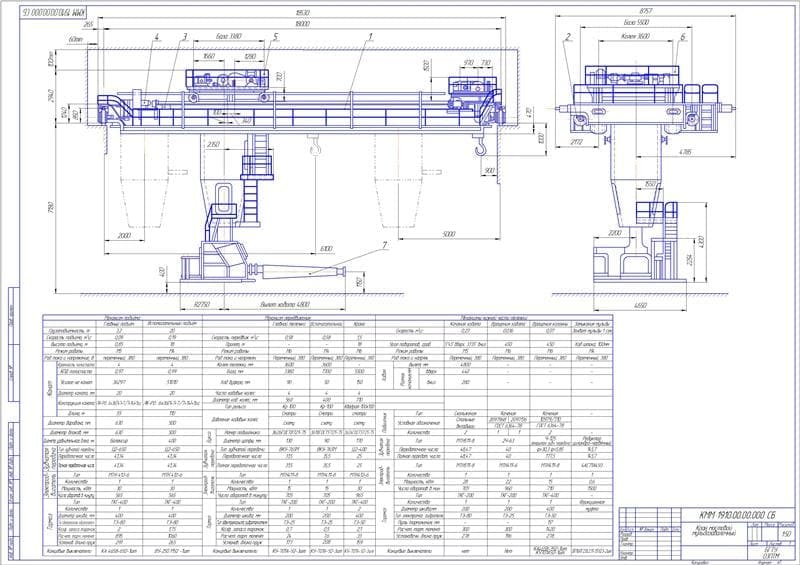

Рис. 1. Мульдозавалочный кран:
1 — мульда; 2 — хобот; 3 — ось качаниу хобота; 4 — механизм поворота хобота; 5 — тяга; 6 — эксцентриковый палец; 7 — колонна; 8 — свободно вращающаяся звездочка; 9 — пластинчатая цепь; 10 — приводная звездочка; 11 — главная тележка; 12 — механизм передвижения моста крана; 13 — вспомогательная тележка

Механизм поворота колонны смонтирован на главной тележке. Работа этого механизма происходит следующим образом. Двигатель через редуктор передает движения конической шестерне, которая находится в зацеплении с шестерней, свободно сидящей на валу. Вращения от шестерни передается валу силой трения между шестерней и конусом фрикционного диска. Величина этих сил зависит от нажатия пружины, которое регулируется гайками. При чрезмерной нагрузке на валу конус фрикционного диска проскальзывает в выточке шестерни, предупреждая поломку механизма.

Вал вращает укрепленную на нем шестерню и находящуюся в зацеплении с ней большую шестерню, которая свободно насажена на квадратную часть колонны крана; свободная посадка шестерни позволяет ей смещаться относительно колонны при опускании и подъеме колонны, обеспечивая в то же время передачу вращения.

Рис. 2. Механизм поворота колонны мульды мульдозавалочного крана

Механизм передвижения моста и механизмы передвижения тележек мульдозавалочного крана устроены так же, как устроены эти механизмы у мостового крана общего назначения.
