Технические характеристики козлового крана КК-20 позволяют использовать спецтехнику для выполнения ряда грузоподъемных работ, таких как:

• монтаж промышленных сооружений;
• погрузка/разгрузка длинномерных товаров в складских помещениях;
• сооружение морского транспорта;
• штабирование леса;
• обслуживание товарных площадок.

Востребованность козлового крана среди отечественных пользователей обусловлена надежностью, долговечностью и эффективностью спецтехники, а также ее экономичностью (эксплуатация техники требует минимальных затрат электрической энергии).

Все механизмы, отвечающие за перемещение установки, являются высокоскоростными, что гарантирует высокую продуктивность работы крана. Установка оборудована ограничителями грузоподъемности, обогревом шкафов управления, эргономичной и комфортной кабиной оператора, для которого обеспечен широкий обзор.

Технические параметры КК-20

Широкие эксплуатационные возможности и долговечность крановой установки КК-20 обусловлена комплексом высоких технических параметров спецтехники. Подробное описание характеристик козлового крана для классификационной группы ЗК и 5К представлено в таблице.

Применение дополнительного оборудования может существенно улучшить технические параметры крана и расширить спектр его эксплуатационных возможностей.

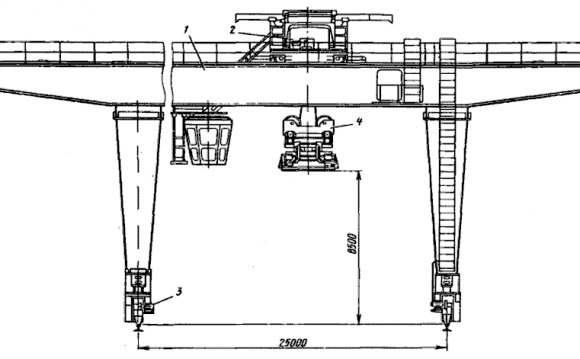

КК-20 — размеры

Преимущества спецтехники данной модели

Модель козлового крана КК-20 обладает рядом преимуществ по сравнению с аналогичной спецтехникой других производителей. При разработке модели конструкторы использовали не только стандартные решения, но и инновационные методы. При этом, конструкция крановой установки полностью соответствует нормам соответствующих ГОСТов.

КК-20

Производство компании-производителя оснащено собственным станочным парком: в распоряжении предприятия есть установки для плазменной резки и ленточнопильные агрегаты. Производственные мощности позволяют выпускать на рынок спецтехнику высокого качества, полностью соответствующую требованиям современной строительной промышленности.

Краны КК-20 сертифицированы, продукция проходит строгий трехступенчатый контроль качества, что является не только залогом бесперебойной и продуктивной работы спецтехники, но и гарантией безопасности эксплуатации крана. Установка данной марки занимает лидерскую позицию в рейтинге наиболее востребованной подъемной техники среди российских застройщиков.

Видео по теме: Козловой кран

Оставьте заявку на поиск лучшей цены

Заполните форму ниже и Вам перезвонит менеджер и проконсультирует Вас по любым
вопросам и подберет лучшую цену в России

[block]

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

После заполнения формы, с Вами свяжется менеджер
и ответит на все вопросы.

* Ваши персональные данные не будут переданы третьим лицам

Технические характеристики козлового крана КК 20-25

Технические характеристики козлового крана КК 20-25

Современные грузоподъемные механизмы отличаются широким функционалом. Рабочие характеристики козлового крана КК 20-25 позволяет использовать его для широкого спектра грузоподъемных работ:

• Монтаж строительных сооружений, промышленных установок.
• Погрузка и выгрузка крупногабаритных грузов.
• Загрузка в морские суда и железнодорожные вагоны с высокими бортами.
• Штабирование леса.
• Обслуживание цехов и складов.

Общие технические характеристики козлового крана КК-20

• Максимальная грузоподъемность – 20 тонн.
• Длина несущего пролета – 32 метра.
• Предельная высота подъема груза – 8,65 метра.
• Вылет консоли – 7 метров.
• Скорость поднятия груза – 4,4 метра в минуту.
• Скорость передвижения ходовой тележки – 24 метра в минуту.
• Питание от переменного тока мощностью 380 В и частотой 50 Гц.

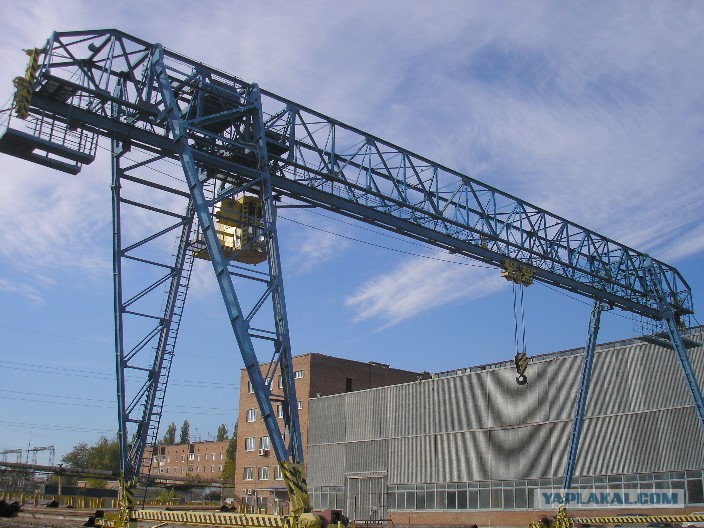

Рис. 1. Козловый кран КК-20-32

Управление производится из стационарной или передвижной кабины. Мобильный аппаратный пункт позволяет полностью контролировать весь процесс работы – погрузку, транспортировку и опускание груза.

Помимо технических характеристик козловой кран КК-20 оценивается по исполнению, в котором он произведен: общепромышленном или специальном. В стандартной комплектации кран оснащается противоугонным устройством, температурным реле. В нормальном режиме допустимой температурой является диапазон от -20 до +40 градусов.

При необходимости кран выпускается в пожаробезопасном, взрывобезопасном, химическом, тропическом исполнении. Сейсмическоустойчивые модели способны выдерживать колебания до 8 баллов и нормально функционировать при 6.

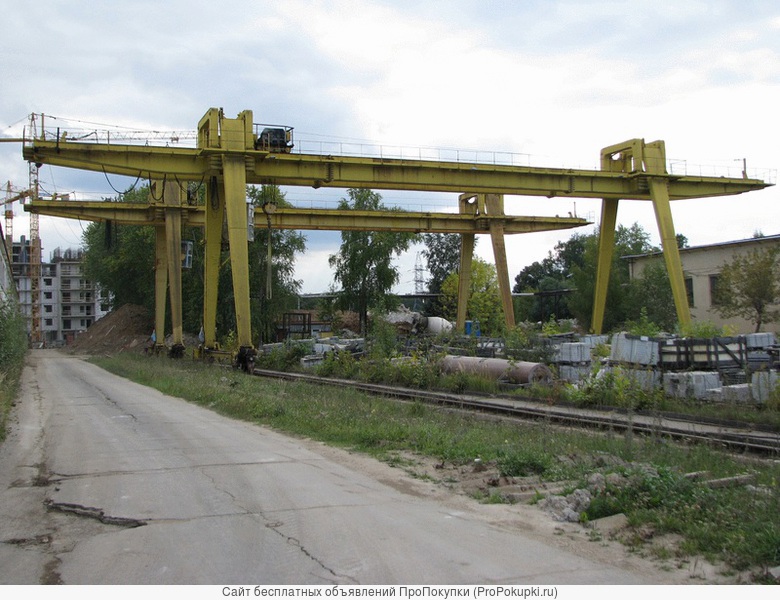

Рис. 2. Козловой кран

Рельсовые пути устанавливаются на бетонной или мягкой подушке. Для прокладки применяются стандартные рельсы серии Р, также возможен монтаж специальных крановых рельс КР.

Электричество подается с помощью гибкого кабеля или троллеи. Все электрические устройства управление помещены в защищенный шкаф.

При выпуске крана на производстве к нему прилагаются электрические схемы управления и подключения. Они позволяют быстро настроить подъемно-транспортный механизм.

КК-20 выпускается в климатическом исполнении У и устойчив к различным климатическим условиям. Это обеспечивает длительный период эксплуатации.
