Козловой кран К651 — TCFS.ru

#1

ОлегОлег

Отправлено 08 Октябрь 2017 — 20:25

Доброго дня! Перелопатил весь интернет в поисках какой либо документации по крану К 651.
Нужны чертежи на кран, нужны сведения по металлоконструкции крана, может по секциям у кого есть, очень надо… Прошу помощи.

• Наверх

#2

Dima888

Отправлено 09 Октябрь 2017 — 08:20

Кран производства город Ярославль. Основное назначение крана – для строительства мостов. Информации по крану мало.

Прикрепленные файлы

•  Металл.jpg (155,35К)

  Количество загрузок:: 91

•  Эл-ка.jpg (161,4К)

  Количество загрузок:: 108

•  88 (1). jpg (172,25К)

  Количество загрузок:: 97

•  88 (2).jpg (204,98К)

  Количество загрузок:: 97

•  88 (3).jpg (214,46К)

  Количество загрузок:: 95

•  88 (4).jpg (216,88К)

  Количество загрузок:: 88

•  88 (5).jpg (208,71К)

  Количество загрузок:: 80

•  88 (6).jpg (208,41К)

  Количество загрузок:: 71

•  88 (7).jpg (189,08К)

  Количество загрузок:: 78

•  88 (8).jpg (230,4К)

  Количество загрузок:: 78

•  88 (9).jpg (646,15К)

  Количество загрузок:: 73

•  88 (10).jpg (776,44К)

  Количество загрузок:: 62

•  88 (11).jpg (413,18К)

  Количество загрузок:: 44

• Наверх

#3

Dima888

Отправлено 09 Октябрь 2017 — 08:22

Основное назначение крана – для строительства мостов.

Прикрепленные файлы

•  77 (1).jpg (113,33К)

  Количество загрузок:: 62

•  77 (2).jpg (242,41К)

  Количество загрузок:: 80

•  77 (3).jpg (278,62К)

  Количество загрузок:: 80

•  77 (4).jpg (116,14К)

  Количество загрузок:: 76

•  77 (5).jpg (182,64К)

  Количество загрузок:: 71

•  77 (6).jpg (294,71К)

  Количество загрузок:: 70

•  77 (7).jpg (176,74К)

  Количество загрузок:: 78

•  77 (8).jpg (142,09К)

  Количество загрузок:: 77

•  77 (9).jpg (145,41К)

  Количество загрузок:: 76

•  77 (10).jpg (117,88К)

  Количество загрузок:: 74

•  77 (11). jpg (94,74К)

  Количество загрузок:: 78

•  77 (12).jpg (125,64К)

  Количество загрузок:: 78

•  77 (13).jpg (126,43К)

  Количество загрузок:: 71

•  77 (14).jpg (117,44К)

  Количество загрузок:: 53

• Наверх

#4

Dima888

Отправлено 09 Октябрь 2017 — 10:06

ОлегОлег (08 Октябрь 2017 — 20:25) писал:

Доброго дня! Перелопатил весь интернет в поисках какой либо документации по крану К 651.
Нужны чертежи на кран, нужны сведения по металлоконструкции крана, может по секциям у кого есть, очень надо… Прошу помощи.

Вы определитесь более предметно какие чертежи вам нужны и напишите в личку [email protected]
Не обещаю, но что-то посмотрим.

• Наверх

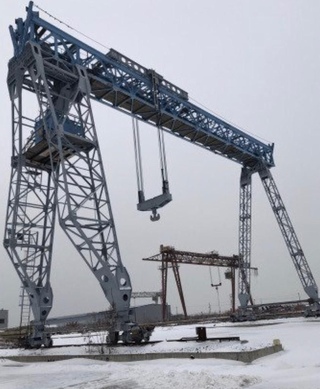

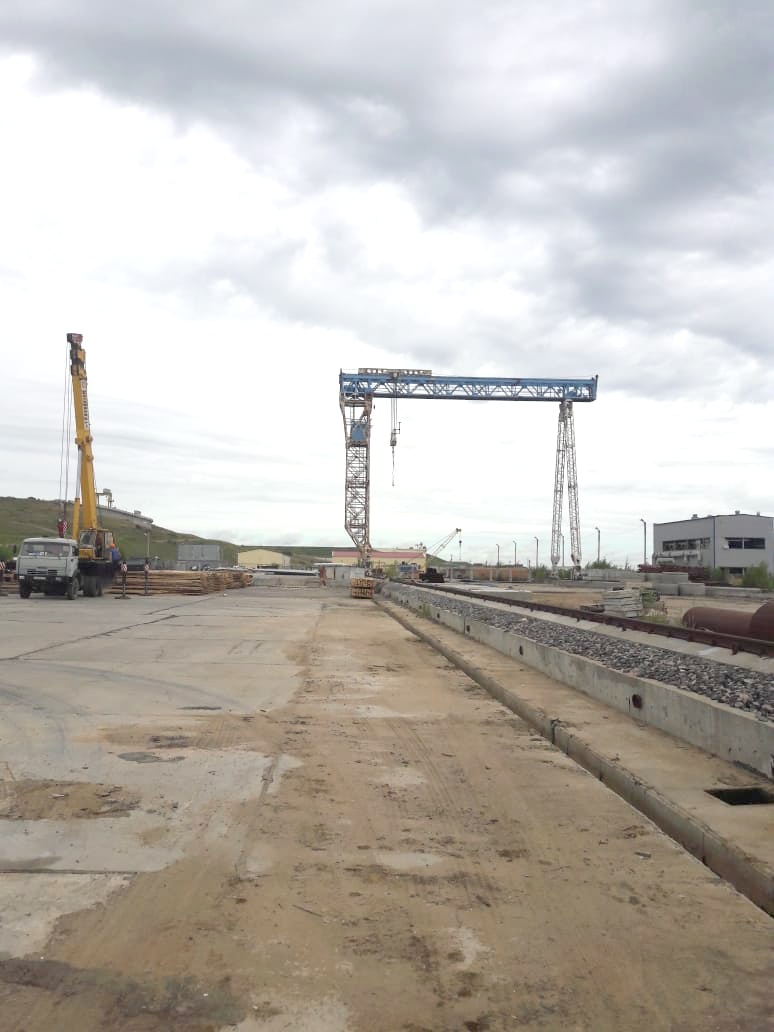

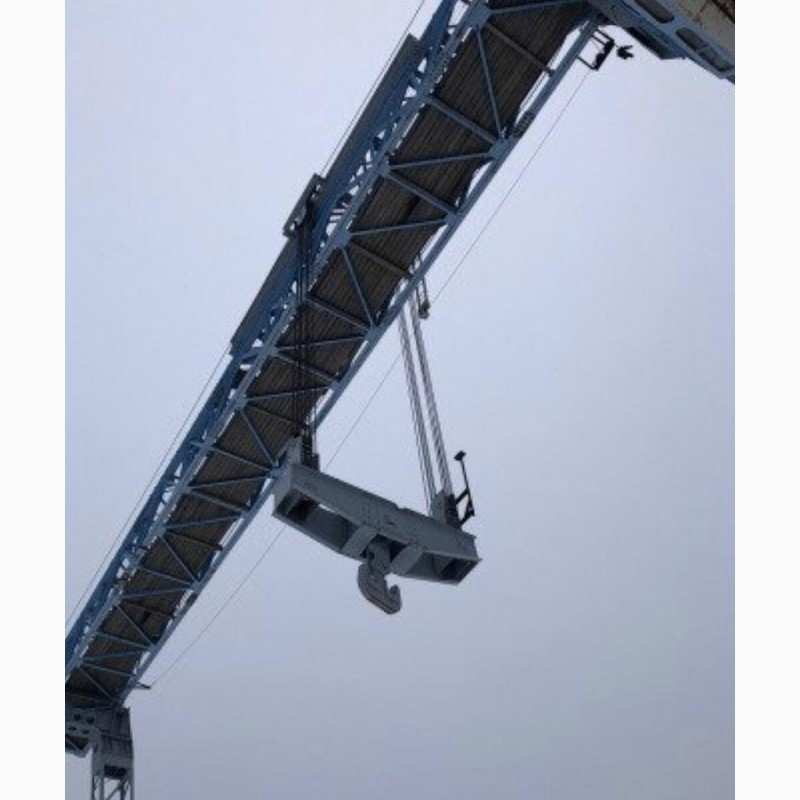

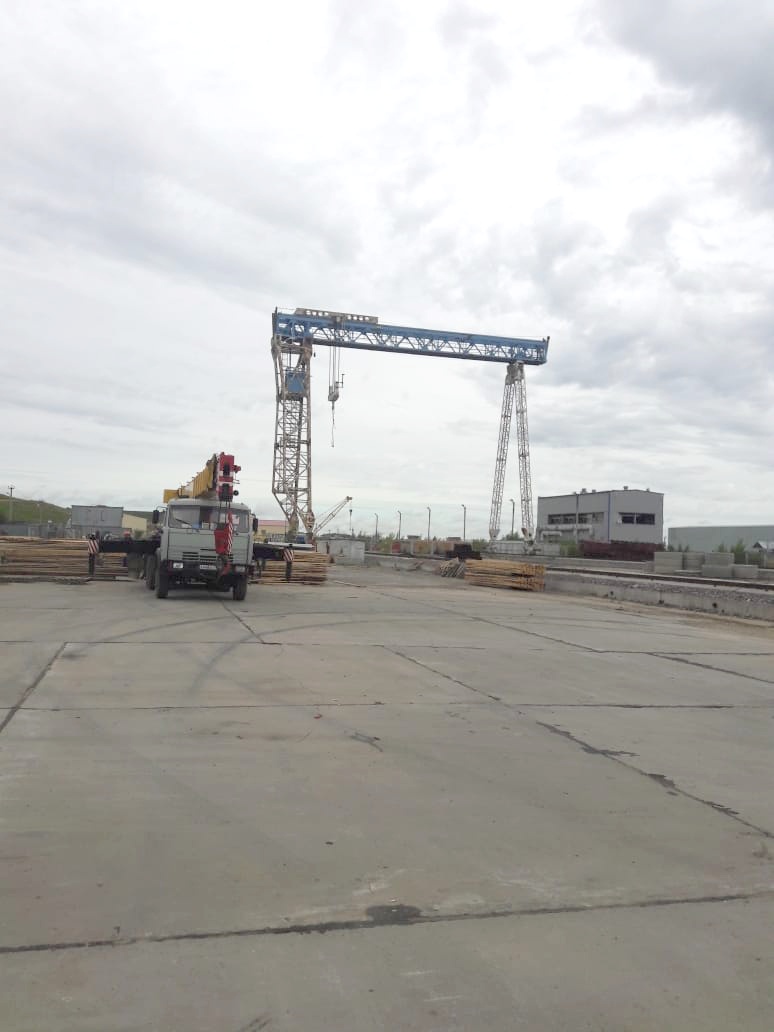

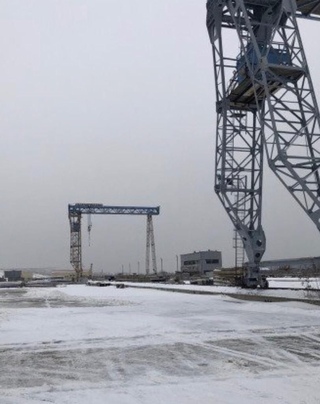

Чертежи козлового крана К-651Б грузоподъёмностью 40 т и пролетом 42 м

+7 (343) 777-00-42  Пн-Вс c 7:00 -16:00 по Москве.  Помощь

Авторизация

2. Чертежи
3. Транспорт и подъемные машины
4. Подъемные-транспортные машины, краны
5. Козловые краны

Добавить работу

Код: 03.01.02.08.92

Разместил: Уонова Оля

Чтобы скачать чертежи – Зарегистрируйся и поучаствуй в развитии сайта

Как здесь скачать?

Поиск по словам: Козловой, Козловой кран, К-651Б

Перечень чертежей:

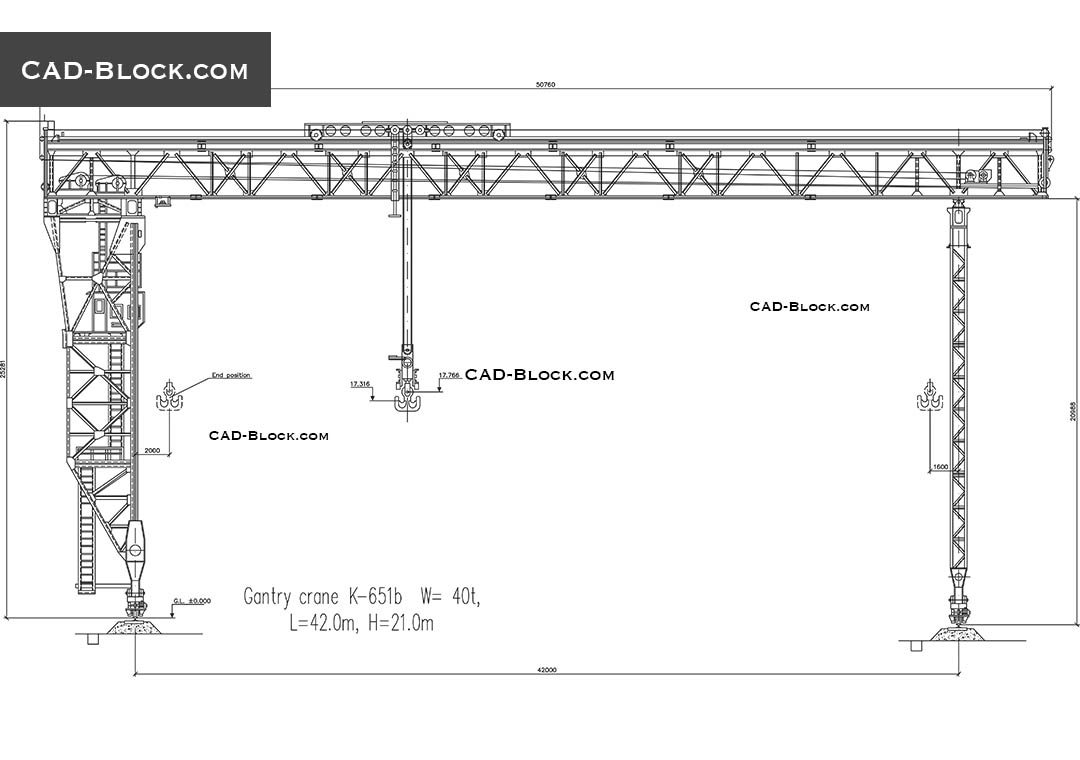

1. Общий вид козлового крана К-651Б на формате А1

Козловой кран предназначен для погрузочно-разгрузочных работ в открытых и закрытых складах. Кран мостового типа, который устанавливается на опоры и перемещается по рельсам.

Показан вид сбоку и номера позиций.
Технические требования:

• Козловой кран К-651Б, г/п 40 т, пролетом L=42 м, высотой h=21 м должен соответствовать требованиям технических условий ТУ 35-905-83 извещение 1656-876 и настоящего проекта;
• Козловой кран собирается из элементов конструкций козловых кранов модификации К-651Б и К-651А. Пролет крана увеличивается за счет постановки дополнительно двух вставных секций ригеля. Высота крана увеличивается за счет постановки дополнительно средних секций гибкой и жесткой ноги.

Техническая характеристика крана:

• Температура окружающего воздуха 40 ℃;
• Допустимое давление ветра при работе крана на высоте 10 м – 18 кг/м2;
• Район применения крана по ветровым нагрузкам, включительно 1 по ГОСТ 1457-77;
• Грузоподъёмность главного крюка 40 т;
• Высота подъёма главного крюка от головки рельса 17,316 м;
• Рабочая зона главного крюка 38 м;
• Скорость подъёма груза главного крюка 2,96-4,1 м/мин;
• Скорость передвижения крана 22,2 м/мин, грузовой тележки 29,6 м/мин;
• Лебедки механизма подъёма и передвижения тип ПЛ-5. 69, тяговое усилие 5 т, канатоемкость 350 м;
• Количество лебедок механизма подъёма груза 2 шт., механизма передвижения груза 1 шт.;
• Механизм передвижения крана: количество приводных тележек 4 шт., мощность одного электродвигателя 5 кВт, число приводных колес 8 шт., число холостых колёс 4 шт.;
• Режим работы механизмов 2К по ГОСТ 25546-82;
• Электропитание: ток трехфазный частотой 50 Гц, напряжение 380 В;
• Установленная мощность 110 кВт;
• Усилие на ходовое колеса от основных сил 21,2 тс, от основных и дополнительных сил 24,3 тс;
• Колея пути 42 м;
• Подкрановый рельс тип Р-50;
• Масса крана без массы лесоматериала настила 128,7 т;
• Лесоматериал настила 13 м³.

2. Чертежи общих видов справа и слева, указаны номера позиций, расстояния между опорами, питающий кабель.

В программе: AutoCAD
