Виды кран-балок — Статьи — КРАНТАЛЬ М
Кран-балки малогабаритны, легки и универсальны, они используются в труднодоступных местах, где работа других видов кранов невозможна или затруднительна. Они монтируются под потолком помещений, крытых площадок или участков, что хорошо экономит пространство и не мешает передвижению транспорта, расположению другого оборудования или складированию груза. В управление приводятся оператором при помощи кнопочного пульта с пола или кабины машиниста.
Классификация кран-балок
В зависимости от системы крепления кран-балки делятся на опорные и подвесные. Кроме крепления они отличаются устройством, грузоподъемностью, охватом территории и другими характеристиками.
Опорные краны
Опорная конструкция состоит из пролетной балки, на концах которой находятся концевые тележки. Она оснащена ходовыми колесами, которые перемещаются по рельсовому навесному пути, расположенному на металлических или железобетонных подкрановых балках. Кран приводит в движение пульт дистанционного управления. При больших объемах работ используются несколько кран-балок, которые образовывают единый механизм, благодаря чему груз может быть перемещен сразу через несколько цехов.
Подвесные краны
Подвесная техника применяется там, где нет необходимости в передвижении грузов, имеющих массу более 5 тонн. Оборудование имеет подвижную балку, которая передвигается по путям из двутаврового профиля, вмонтированного в потолочные плиты перекрытия цеха или другого здания. На самой подвижной балке находится электрический тельфер. Перемещение и подъем грузов может происходить как в горизонтальном, так и в вертикальном положении, что делает подвесную кран-балку универсальной техникой.
По типу привода подвесные краны делятся на:
- Краны с ручным приводом (оборудование оснащено цепным механическим приводом).
- Краны с электрическим приводом управляются благодаря наличию редуктора или же редуктор-моторного двигателя.
Основные технические характеристики
Главная характеристика кран-балки – предельный вес поднимаемого груза. Помимо грузоподъемности необходимо обращать внимание на такие нюансы как скорость перемещения груза, высота подъема крана, площадь охвата, напряжение и частота тока.
В зависимости от количества пролетов, кран-балки делятся на:
- однопролетные;
- двухпролетные;
- многопролетные.
Максимум, которого может достигать однопролетная кран-балка – это 15 метров. Многопролетная техника справляется со стометровыми расстояниями. Все кран-балки могут работать при температуре от -20 до +40. Если планируется эксплуатировать оборудование при температуре ниже -20 градусов (до -40), то это следует учесть отдельно.
Выбор типа кран-балок зависит исключительно от предполагаемого назначения. Компания «КРАНТАЛЬ М» предлагает приобрести опорные и подвесные кран-балки грузоподъемностью от 1 до 16 тонн по доступным ценам. Мы занимаемся не только поставкой и монтажом грузоподъемного подвесного устройства — у нас вы сможете купить оборудование, спроектированное под заказ.
Если вам нужна кран балка, то обращайтесь в компанию «Кранталь М»!
Кран балка. Кран балка опорная. Кран балка подвесная.
Кран балка — это кран мостового типа в облегченном исполнении. Состоит он из несущей (главной) балки, по которой двигается таль в горизонтальном направлении. На обоих концах главной балки имеются концевые балки с ходовыми колесами, которые передвигаются по подкрановому пути.
Кран-балки разделяются на два вида: опорная кран балка и подвесная кран балка, так же по количеству несущих балок: однобалочные и двухбалочные, по длине главной балки — однопролётные или многопролётные, и по типу передвижения и подъема груза — электрические или ручные.
Кран балка опорная электрическая
Кран балка опорная — мостовой кран, который передвигается по путевым рельсам, лежащим на самостоятельных опорах или опоре стен цехов, складов или ангаров.
- г/п 1 т (режим A3) ГОСТ 22045-89;
- г/п 2 т (режим A3) ГОСТ 22045-89;
- г/п 3,2 т (режим A3) пролет до 16,5 м ГОСТ 22045-89;
- г/п 3,2 т (режим A3) пролет от 19,5 до 28,5 м ГОСТ 22045-89;
- г/п 5 т (режим A3) пролет до 22,5 м ГОСТ 22045-89;
- г/п 5 т (режим A3) пролет от 19,5 до 28,5 м ГОСТ 22045-89;
- г/п 10 т (режим A3) пролет от 13,5 до 19,5 м;
- г/п 10 т (режим A3) пролет от 13,5 до 28,5 м;
- г/п 12,5 т (режим A3) пролет до 10,5 м;
- г/п 12,5 т (режим A3) пролет 13,5 до 19,5 м.
Кран балка опорная электрическая рассчитана на эксплуатацию при температурном режиме от — 20° до + 40°. По специальному заказу изготавливаются опорные кран балки для работы при температуре -40 до +40°С

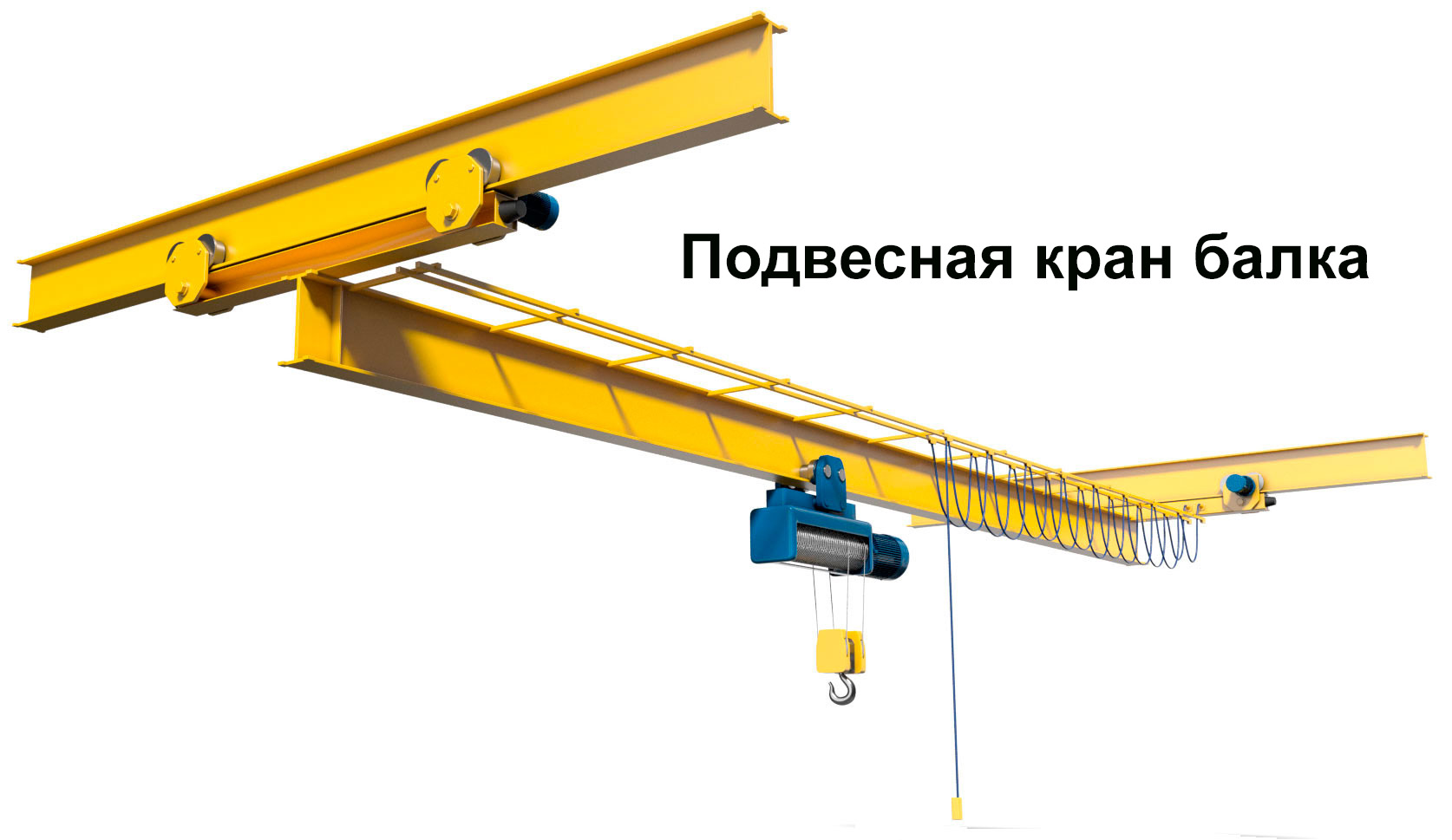

Кран балка подвесная электрическая
Кран балка подвесная — мостовой кран, который опирается ходовыми колёсами на нижние полки подкрановых путей, которые примонтированы к потолку здания.
- г/п 1 т (режим A3) ГОСТ 7890-93;
- г/п 2 т (режим A3) ГОСТ 7890-93;
- г/п 3,2 т (режим A3) ГОСТ 7890-93;
- г/п 5 т (режим A3) ГОСТ 7890-93;
- г/п 10 т (режим A3) пролет до 9 м ГОСТ 7890-93;
- г/п 10 т (режим A3) пролет от 12 до 15 м;
- г/п 12,5 т (режим A3) пролет до 9 м.
Кран балка подвесная электрическая может быть изготовлена как в общепромышленном, пожаробезопасном так и во взрывозащищенном исполнении.
Кран балка подвесная электрическая двухпролетная
- г/п 1 т (режим A3) ГОСТ 7890-93;
- г/п 2 т (режим A3) ГОСТ 7890-93;
- г/п 3,2 т (режим A3) ГОСТ 7890-93;
- г/п 5 т (режим A3) ГОСТ 7890-93;
- г/п 10 т (режим A3).
Кран балка подвесная рассчитана на эксплуатацию при температуре от -40 до +40 градусов.
Кран балка опорная ручная
- г/п 3,2 т ГОСТ 7075-80;
- г/п 5 т ГОСТ 7075-80;
- г/п 8 т ГОСТ 7075-80.
Кран балка ручная опорная по желанию заказчика может быть укомплектована как ручным так и электрическим тельфером.
Кран балка подвесная ручная
- г/п 1 т ГОСТ 7890-93;
- г/п 2 т ГОСТ 7890-93;
- г/п 3,2 т ГОСТ 7890-93;
- г/п 5 т ГОСТ 7890-93.
Кран балка ручная подвесная по желанию заказчика может быть укомплектована как ручным так и электрическим тельфером.
Кран балки имеют невысокую грузоподъёмность, достаточную для подъёма и транспортировки грузов в цехах, терминалах, складских помещениях. Например, 1т, 2т, 3т, 5т, 10т.
Вес опорных кранов намного больше, чем у подвесных мостовых кранов при одинаковой грузоподъёмности. Подвесные мостовые краны в основном однобалочные, а опорные мостовые краны имеют две несущие балки.
Стоимость кран балки зависит от ее конструкторского исполнения, от типа привода, от грузоподъёмности. Так же на цену влияет географическое месторасположение производителя металлоконструкций, приводных механизмов и электроники.
Для более подробного ознакомления с модификациями и техническими характеристиками кран балок и мостовых кранов вы можете посетить раздел Кран-балки.
Подъемные траверсы для кранов и подъемников | Блог Elebia
7 января 2019 г.
Подъемные балки крана — это тип устройства под крюком, используемого для балансировки и поддержки груза во время подвесного подъема. Основная функция устройства – удерживать подъемные стропы под балкой под углом или близким к 90°. Это означает, что нагрузка должна быть перпендикулярна горизонту.
Подъемные траверсы обычно путают с траверсами по назначению и конструкции. Однако механически они разные. Противоположностью является тип силы, которая приложена к балке. В то время как в подъемной балке груз оказывает напряжение изгиба на балке, нагрузка на распорку воздействует на балку сжимающей силой .
Подъемная траверса имеет простую конструкцию, состоящую из траверсы с одной точкой крепления или проушиной на центральной верхней стороне. Точка крепления — это место, где вы соединяете балку с краном, лебедкой или другим грузоподъемным механизмом перед подъемом любого груза. Базовая подъемная балка обычно имеет две или более равномерно расположенных подъемных проушины под балкой. Эти проушины поддерживают и прикрепляют груз с помощью стропы или подъемного крюка.
Существует множество марок подъемных траверс для кранов с различной грузоподъемностью и конструкцией. Поэтому важно внимательно отнестись к выбору правильного типа луча для использования. Например, вы должны рассчитать общую грузоподъемность балки и каждой отдельной точки подъема. Подъемные балки также должны иметь несколько регулируемых точек подъема с фиксированным или переменным шагом для грузов разного размера.
Информационный бюллетень
Подпишитесь на нашу новостную рассылку и получайте последние новости от elebia
Подъемные балки крана
Подъемные балки имеют регулируемые точки подъема, которые можно перемещать вдоль балки в соответствии с конкретной нагрузкой. Эта особенность означает, что подъемные траверсы могут использоваться во многих различных приложениях и для перевозки различных видов грузов. Способность работать в тяжелых условиях и жесткая конструкция подъемной балки идеально подходят для слишком гибких грузов. Используйте его на слабых материалах, таких как тонкие стальные пластины или металлические листы. Регулируемость также позволяет подъемной траверсе выдерживать неуравновешенные нагрузки и контролировать силы раздавливания подбарабанья.
Подъемные траверсы идеально подходят для подъемников с более короткими и легкими пролетами, которым не требуется много места над головой. Кроме того, подъемные балки не требуют большого пространства над головой, потому что у них есть единственная точка крепления крана. Способность работать в тяжелых условиях и жесткая конструкция подъемной балки идеально подходят для слишком гибких грузов. Используйте его на слабых материалах, таких как тонкие стальные пластины или металлические листы.
Проверка с помощью расчетов обязательна перед использованием подъемной траверсы. Основной целью расчетов является моделирование действующих усилий, которые будут создаваться нагрузкой. Большое беспокойство вызывает характер нагрузки; жесткая или гибкая? В то время как для гибкой нагрузки требуется легкая балка, для более жесткой нагрузки может потребоваться некоторая гибкость балки.
Точки подъема
Подъемные балки часто предназначены для определенной цели и не должны использоваться для других целей. Это будет включать размер крюка крана, на котором они подвешены. Ни в коем случае нельзя подвешивать подъемные траверсы к неподходящим крюкам.
Наглядный пример безопасной погрузки и маневрирования с помощью подъемной балки можно посмотреть здесь: С помощью регулируемой подъемной траверсы с двумя точками подъема вместе с запатентованными автоматическими подъемными крюками evo процесс подъема и маневрирования любого груза выполняется быстрее, и в то же время повышается безопасность за счет того, что операторы находятся на безопасном расстоянии от груза в течение всего процесса подъема.
Продукция для вашей компании
Стреловые краны с двутавровой балкой | Gorbel
Брошюры
Руководства
Часто задаваемые вопросы
Гарантия
Обучение
ПОСМОТРЕТЬ ВИДЫ ПРОДУКЦИИ
Тяжелые стреловые краны с двутавровой балкой, являющиеся синонимом качества, безопасности и производительности, всегда готовы к работе. Предназначенные для подъема и перемещения материалов полукругами или полными кругами, они представляют собой экономичный способ обеспечить максимальную производительность в условиях ограниченного пространства. Доступные грузоподъемности до 5 тонн.
Когда речь идет о производительности и подъеме тяжестей, легких путей не бывает. Использование неправильных кранов или оборудования может помешать вашему производству и подвергнуть ваших сотрудников и продукцию повышенному риску несчастных случаев. Стреловые краны помогут вам избежать этих ошибок и оптимизировать производительность.
ВместимостьДо 10 000 фунтов |
ДиапазонКруглый до 30 футов |
ВысотаДо 20 футов |
Тип зоны покрытияЦиркуляр |
Зона покрытияДо 360° |
МоторизацияДа |
Посмотрите нашу сравнительную таблицу продуктов
Что такое стреловые краны с двутавровой балкой?
Стреловые краны с двутавровой балкой существуют в нескольких конфигурациях для поддержки различных применений. Примеры рабочих мест, на которых используются стреловые краны, включают склады, военные объекты, производителей оборудования и поставщиков услуг по выполнению заказов. В целом, стреловые краны классифицируются в соответствии с их монтажными конфигурациями: отдельно стоящие, напольные и настенные.
Почему двутавровые стрелы Горбеля?
Как менеджер по технике безопасности или оператор завода, вы, вероятно, согласитесь, что две из ваших главных целей — максимально увеличить производительность и обеспечить безопасность на рабочем месте. Одним из лучших способов достижения этих целей является установка одного или нескольких стреловых кранов на вашем объекте. Помимо помощи вашей команде в повышении эффективности погрузки и разгрузки продукции, стреловые краны могут использоваться во многих различных областях. Самое главное, они могут помочь вам уменьшить травмы при подъеме и свести к минимуму время простоя.
Свободностоящий стреловой кран
Являясь наиболее широко используемым типом стреловых кранов, свободностоящий стреловой кран управляется вручную и может вращаться на 360°. Они производятся в широком диапазоне высот и пролетов и требуют 6-дюймового железобетонного фундамента для надежной установки.
