Легендарная УАЗ буханка. Тюнинг, ремонт. Коробка передач уаз 452, 469, 2206..

Коробка передач служит для изменения силы тяги и скорости движения автомобиля в зависимости от условий работы. С помощью коробки передач можно изменить направление движения на задний ход и отключить работающий двигатель от трансмиссии при остановке.

На автомобилях семейства УАЗ – 452, 469, 2206.. устанавливается механическая, четырёхступенчатая коробка передач, снабжённая синхронизаторами инерционного типа для облегчения включения первой, второй, третьей и четвёртой передач. Коробка крепится к картеру сцепления четырьмя шпильками, ввёрнутыми в картер сцепления.

Шестерни привода промежуточного вала, второй и третьей передач – косозубые, первой передачи – прямозубые и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках.

На автомобиль может устанавливаться коробка передач, имеющая синхронизатор только для третьей и четвертой (прямой) передач.

Обслуживание коробок одинаково. Взаимозаменяемость коробок в сборе сохранена, но детали этих коробок и механизмов переключения не взаимозаменяемы.

Вариант исполнения коробки передач с синхронизатором только для третьей и четвёртой (прямой) передачи.

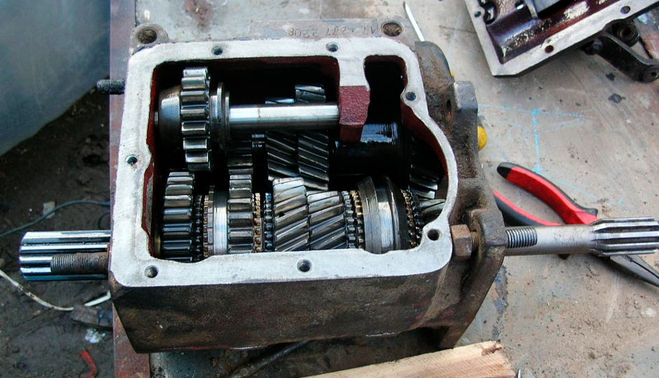

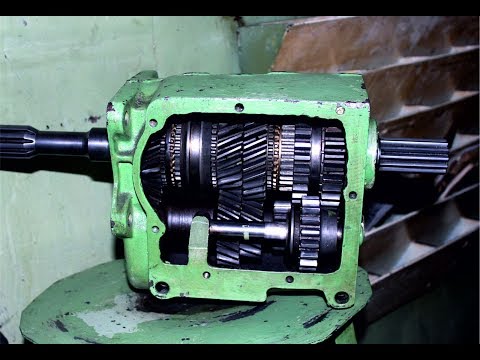

Схема коробки передач уаз:

1, 16, 23 — первичный, вторичный и промежуточные валы;
2 — крышка переднего подшипника;
3 — специальная гайка или стопорное кольцо;
5 — прокладка;
6 — подшипник первичного вала;
7 — передний подшипник вторичного вала;
8 — картер;
9 — муфта синхронизатора III и IV передач;
10, 11 — шестерни III и II передач;
12 — муфта синхронизатора I и II передач;
13 — шестерня I передачи;
14 — стопорные пластины;
15 — подшипник;
17 — стопорное кольцо;
18 — шайба;
19 — распорное кольцо;
20 — подшипник промежуточного вала;
21 — специальный болт;
22 — специальная шайба;
24 — ось шестерни заднего хода;
25 — промежуточная шестерня заднего хода;
26 — пробка сливного отверстия;
27 — блок шестерен привода промежуточного вала и III передачи;
28 — стопорное кольцо;
29 — заглушка;
30 — роликовый подшипник.

Применение синхронизаторов в коробке передач облегчает управление автомобилем, обеспечивает бесшумность включения передач и повышает долговечность зубчатых муфт шестерён.

Передаточные числа коробки передач уаз:

I – 3,78;

II – 2,60;

III – 1,55;

IV – 1,00;

задний ход – 4,12.

Читайте так же:уаз буханка видео
| буханка тюнинг
| тюнинг уаз буханка своими руками
|

Реклама

Статистика

характеристики, принцип работы, регулировка переключения, износ

Коробка передач УАЗ — достаточно простой и надежный механизм. При хорошем обслуживании и с вовремя замененными деталями она не приносит проблем. Когда же КПП все-таки выходит из строя, нужно провести диагностику и заменить износившиеся узлы механизма.

Содержание

• 1 Общие характеристики коробки передач на УАЗ
  • 1.1 Хантер
  • 1.2 Патриот
• 2 Принцип работы коробки передач УАЗ
• 3 Износ и ремонт коробки передач на УАЗ
• 4 Регулировка механизма коробки передач

Общие характеристики коробки передач на УАЗ

Коробка передач — это особый механизм, который приводит автомобиль в движение. Характеристики КПП в автомобилях Ульяновского завода развивались с каждой новой выпущенной моделью.

Так, в 469-м УАЗе установлена 4-ступенчатая коробка передач. Одно из главных ее преимуществ в том, что автомобиль может давать задний ход. В механизме присутствуют синхронизаторы, благодаря которым переключение скоростей происходит максимально тихо и бесшумно. В салоне не слышно скрежета, пассажирам с водителем комфортно находиться внутри автомобиля.

Интересно! Замена передних тормозных колодок УАЗ

На различных схемах и фотографиях показано, что коробка состоит из нескольких частей:

• Специальные гайки и зубчатые колесики.
• Передняя и основная крышка, которые составляют каркас конструкции.
• Вспомогательные крепежи.
• Прокладки.
• Муфта переключения скоростей.
• Первичный и вторичные валы.
• Шайбы для крепления и пробки.

Важно понимать, что механическая КПП — один из важнейших элементов любого автомобиля. Кроме того, что коробка передач переключает скорости, она также помогает отслеживать крутящий момент, передает усилие от двигателя к колесам автомобиля.

Хантер

Впервые УАЗ Хантер был выпущен российским автозаводом в 2003 году. Прототипом двигателя и коробки передач стали детали УАЗ 469, который к тому моменту заработал статус культовой машины на улицах России. Обе машины имеют схожее строение КПП с небольшими отличиями.

Механическая коробка передач в автомобиле УАЗ Хантер имеет пять скоростей для движения вперед и одну для заднего хода. Переключать скорости можно только после полнейшей остановки первичного вала, иначе просто не получится.

Кроме того, конструкция оснащена передней и задней подвеской. Это сделано для того, чтобы пассажиры внутри салона чувствовали себя комфортно во время передвижения по грунтовой поверхности и каменистой почве. Обе подвески зависимые.

Патриот

Следующей моделью, которую выпустил ульяновский автозавод, стал УАЗ Патриот. Автомобиль получил коробку передач от Хантера и имеет сходство как с этой моделью, так и с УАЗ 469.

Интересно! Замена тормозного цилиндра УАЗ

Так, автомобиль УАЗ Патриот оснащен 5-ступенчатой коробкой передач, ее механизм дополнен синхронизаторами, которые обеспечивают бесшумное переключение скоростей для комфорта пассажиров внутри салона. Но эта модель использовалась в автомобилях первого поколения Патриота: после ульяновский автозавод поменял коробки на арзамасские. Данные конструкции отличались от классических полной оригинальностью переключения скоростей: рычаги заднего привода расположились прямо под четвертой скоростью. Стало проще и быстрее переключать скорости в автомобиле, что делает вождение комфортным.

Коробка переключения передач в автомобилях УАЗ Патриот служит довольно долго, если водитель правильно обращается с машиной и старается следовать всем техническим рекомендациям. Однако нельзя затягивать с ремонтом в случае возникновения каких-либо проблем.

Принцип работы коробки передач УАЗ

Коробка переключения передач на старых машинах (УАЗ Хантер и УАЗ-469) и на новых работает по схожему принципу, но с первого выпущенного автомобиля и до современных Патриотов менялось абсолютно все. Так например, на новых Патриотах появилась автоматическая КПП — это традиционный и хорошо известный в мире гидротрансформатор. В нем для переключения передач используется сложная система, состоящая из:

• электронного блока управления;
• датчиков;
• шестерней;
• масляного насоса;
• клапанов;
• гидроблока и ряда других важных деталей.

Принцип работы прост: датчики считывают скорость и подают сигнал на ЭБУ, тот запускает программу переключения, которая при помощи клапанов и каналов гидроблока подает масляную жидкость на поршни, задача которых — заблокировать шестерню согласно заданной программе. Эта блокировка и есть включение нужной передачи.

С механическими коробками несколько проще. На старых и новых автомобилях принцип переключения передач коробки передач схож, и УАЗ не исключение. Водитель приводит в движение автомобиль, переключая коробку передач в первый режим работы. Это перераспределяет крутящий момент с нейтрального положения на необходимые шестерни.

Механизм распределения крутящего момента находится у водителя в руках — рычаг переключения передач. Этим рычагом он выставляет шестерни в необходимое для езды положение. Шестерни соединяются между собой зубьями, у каждой они определенного размера. После коробки передач крутящий момент передается на колеса или редуктор, тем самым позволяя автомобилю набирать скорость.

Износ и ремонт коробки передач на УАЗ

Модельная линейка УАЗ сильно преобразилась, однако на оснащение новых машин идут модернизированные проверенные агрегаты. Они требуют тщательного обслуживания и бережной эксплуатации, иначе можно ожидать скорого износа КПП. Другая причина поломок — в некачественных деталях от завода.

Проблемы с коробкой переключения передач могут возникнуть во многих случаях. Опытные мастера выделяют несколько причин:

• Естественный износ деталей. Нередко с завода выходят некачественные детали, их ресурс ограничен. При выходе их из строя эксплуатация машины затруднена или вовсе невозможна. Это могут быть внутренние механизмы: шестерни, кулиса, гайки, датчики, ЭБУ и ряд других важных деталей.
• Использование машины за пределами ее возможностей. Беспощадная эксплуатация автомобиля при подъеме в гору, разгон до высоких скоростей — все это неизбежно выльется в дорогостоящий ремонт и замену многих деталей. Впоследствии из-за всех этих проблем автомобиль не получится перепродать по желаемой цене.
• Использование автомобиля с испорченным сцеплением. Это одна из опаснейших ошибок, которую совершают многие автомобилисты. Дело в том, что именно сцепление участвует совместно с КПП в переключении скоростей. Пренебрежение проблемами с этим узлом приведет к невозможности переключения передач, а значит, и управления автомобилем.
• Механическая КПП достаточно надежна, но тоже ломается — нередко изнашиваются  синхронизаторы, из-за чего одна из передач не включается, попытки сопровождаются хрустом. Машина может передвигаться, однако теперь невозможно будет равномерно переключать передачи, поскольку неисправную придется пропускать. Ремонт изношенных синхронизаторов исправит поломку.
• Использование низкокачественных масел. Смазочный материал очень важен, поскольку спасает детали от трения. Однако производители дешевого масла часто добавляют компоненты, которые вредят работе автомобиля. Это влечет к поломкам и преждевременному выходу узлов из строя.
• Непрофессиональное обслуживание. Это то, на чем делают акцент многие мастера, — доверие водителей к профессионалам своего дела.

Ремонт коробки передач может быть частичным или полным. Частичный предусматривает разбор механизма с целью заменить одну или две детали. Полный — демонтаж и переборка всего механизма КПП с целью обновить детали, заменить износившиеся. В ремонт коробки передач не входит замена масла.

Регулировка механизма коробки передач

Как правило, на последних моделях Патриот не требуется механическая регулировка кулис и других деталей автомобиля. Если КПП ломается, автомобиль отдают в ремонт, где специалисты проводят необходимые процедуры. На более старых автомобилях регулировка требовалась крайне редко и чаще всего была связана с кулисой переключения передач. Также на них часто выходили из строя отдельные механизмы КПП, из-за чего их приходилось менять вручную.

Автомобили линейки УАЗ — это многообещающая марка, выпускаемая отечественным автозаводом. Многие машины стали настоящими легендами российских улиц благодаря стойкости к непогоде и высокой проходимости. Коробка переключения передач в данных автомобилях имеет уникальное строение, которое редко встречается в зарубежных машинах. Эта КПП отличается высокой стойкостью и долгой службой, однако мастера советуют проводить регулярную диагностику во избежание каких-либо проблем с управлением.

Иващенко Павел, владелец станции технического обслуживания, рекомендует обращаться к проверенным мастерам, которые имеют положительные отзывы и рекомендации. Доверять машину непрофессионалам — одна из грубейших ошибок.
