Многовальные коробки передач. Делитель и мультипликатор. Демультипликатор. Устройство, конструкция, принцип работы. Механизмы переключения передач

Для получения большого числа передач – от 8 до 24 – применяются многовальные коробки передач. Они представляют собой четырех-, пяти- или шестиступенчатые Трехвальные коробки передач со встроенными или совмещенными дополнительными коробками передач (редукторами). При этом дополнительная коробка передач может быть повышающей или понижающей. Повышающая коробка передач называется делителем или мультипликатором. Делитель устанавливается перед коробкой передач и увеличивает число передач в два раза. Обычно он имеет две передачи: прямую с передаточным числом uk = 1 и повышающую с передаточным числом u_k < 1. Делитель не увеличивает передаточные числа коробки передач, а только уменьшает разрыв между передаточными числами соседних передач, увеличивая на 20…25% их диапазон.

Понижающая коробка передач называется демультипликатором. Демультипликатор устанавливается за коробкой передач. Он имеет две или три передачи: прямую с u_k = 1 и понижающие с u_k > 1. Демультипликатор увеличивает число передач в 2-3 раза и передаточные числа коробки передач, значительно расширяя их диапазон.

Многовальные коробки передач используются на автомобилях большой грузоподъемности, а также на автомобилях-тягачах, работающих с прицепами и полуприцепами.

Коробка КамАЗ с делителем

На рисунке 1 представлена конструкция коробки передач грузовых автомобилей КамАЗ. Коробка пятивальная, десятиступенчатая, синхронизированная, с делителем и с неавтоматическим дистанционным управлением.

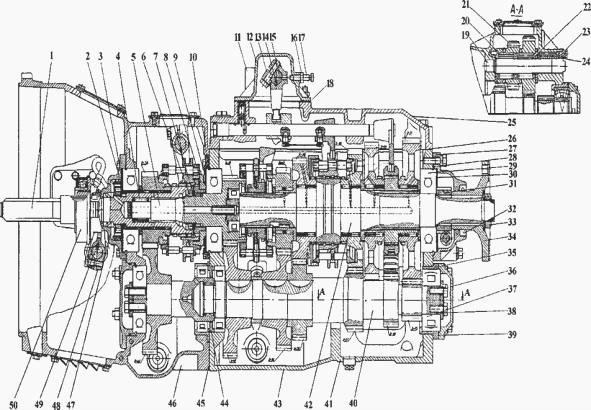

Рисунок 1 – Коробка передач грузовых автомобилей КамАЗ

1 – ведущий вал; 2, 13 – шестерни; 3 – первичный вал; 4, 5, 6 – синхронизаторы; 7 – муфта; 8 – вторичный вал; 9, 11 – промежуточные валы; 10, 12 – картеры

Коробка передач состоит из двух частей – основной пятиступенчатой коробки передач и делителя. Делитель выполнен в отдельном картере 12 с картером сцепления и прикреплен к картеру 10 коробки передач. В картере 10 основной коробки передач размещены первичный 3, вторичный 8 и промежуточный 9 валы. Косозубые шестерни коробки передач находятся в постоянном зацеплении. Включение IV и V, а также II и III передач производится соответственно синхронизаторами 5 и 6. Включение первой передачи и заднего хода осуществляется зубчатой муфтой 7. Синхронизаторы имеют конструкцию, аналогичную синхронизаторам грузовых автомобилей ЗИЛ.

Делитель имеет ведущий 1 и промежуточный 11 валы, две шестерни 2 и 13 постоянного зацепления и зубчатую муфту с синхронизатором 4 для включения прямой и повышающей передач с передаточными числами соответственно u_k = 1 и u_k = 0,815. Промежуточный вал 11 делителя соединен шлицами с промежуточным валом 9 коробки передач. Шестерня 2 установлена свободно на ведущем валу и вращается относительно вала.

При включении прямой передачи ведущий вал 1 делителя и первичный вал 3 коробки передач жестко соединяются напрямую с помощью зубчатой муфты. При этом крутящий момент, передаваемый от двигателя к коробке передач, не изменяется по величине. При включении повышающей передачи шестерня 2 фиксируется синхронизатором на ведущем валу 1 делителя. В этом случае крутящий момент двигателя передается с шестерни 2 на шестерню 13 промежуточного вала и далее на промежуточный вал 9 коробки передач. При этом уменьшается передаваемый крутящий момент и увеличивается скорость движения. Это обеспечивает работу автомобиля при небольших нагрузках и высокой скоростью движения, что способствует экономии топлива.

Размещение делителя в отдельном картере позволяет использовать основную коробку передач и без делителя на самосвалах и других автомобилях, где это целесообразно. При установке делителя отдельные детали основной коробки передач заменяются (первичный вал и др.).

Механизм переключения передач в коробке с делителем

Механизм переключения передач основной коробки передач имеет дистанционный механический привод управления. В привод (рисунок 2) входят рычаг 1 переключения, передняя 2 и промежуточная 4 тяги, рычаг 3 передачи и шток с рычагом 5 механизма переключения передач, который находится в крышке 6 коробки передач.

Рисунок 2 – Приводы переключения коробки передач (а) и делителя (б) грузовых автомобилей КамАЗ

1, 3, 5 – рычаги; 2, 4 – тяги; 6 – крышка; 7 – переключатель; 8 – кран; 9 – воздухораспределитель; 10, 11 – клапаны; 12 – упор; 13 – пневмоцилиндр; В, Н – положения переключателя

Механизм переключения передач делителя имеет пневматический привод. Привод состоит из переключателя 7, находящегося на рычаге 1 коробки передач, редукционного клапана 10, пневмоцилиндра 13, воздухораспределителя 9, клапана 11 включения делителя, крана 8 и трубопроводов.

При установке переключателя в положение Н (низшая) или В (высшая) передача золотник крана 8 перемещается тросом. Сжатый воздух от редукционного клапана 10 поступает в соответствующую полость воздухораспределителя 9, устанавливая при этом его золотник в необходимое положение.

При выключении сцепления упор 12, установленный на толкателе рычага выключения сцепления, открывает клапан 11, и сжатый воздух проходит в воздухораспределитель 9 и далее в нужную полость пневмоцилиндра 13, перемещая его поршень и выключая передачи в делителе. Следовательно, переключатель можно включать заранее, однако переключение передач в делителе произойдет только при выключении сцепления. Такое полуавтоматической переключение передач делителя значительно облегчает его применение.

Коробка передач ЗИЛ с демультипликатором

Многовальная коробка передач (рисунок 3, а) грузовых автомобилей ЗИЛ состоит из основной коробки передач и демультипликатора. Она имеет восемь основных передач для движения вперед (передача VIII – прямая с u_k = 1), дополнительную «ползущую» передачу (u_k = 11,4) и передачу заднего хода.

Рисунок 3 – Коробка передач с демультипликатором грузовых автомобилей ЗИЛ

а – продольный разрез; б – механизм переключения; 1, 15, 28, 29, 35 – валы коробки; 2 – ползун; 3 – головка; 4, 33 – рычаги; 5 – блок клапанов; 6, 36 – фиксаторы; 7 – крышка; 8, 14 – вилки; 9 – пневмоцилиндр; 10- солнечная шестерня; 11 – сателлит; 12 – коронная шестерня; 13 – блокировочный диск; 16 – втулка шлицевая; 17, 25, 32 – синхронизаторы; 18, 30 – картеры; 19 – насос; 20, 23 – шестерни передач «ползущей» и заднего хода; 21 – муфта; 22 – промежуточная шестерня заднего хода; 24 – шестерня I и V передач; 26 – шестерня II и VI передач; 27 – шестерня III и VII передач; 31 – шестерня привода; 34 – серьга; 37 – демпфер

Такое число передач позволяет изменять крутящий момент двигателя в широком диапазоне и выбирать наиболее экономичный режим движения автомобиля.

В картере 30 основной коробки передач на подшипниках установлены первичный 1, вторичный 29 и промежуточный 28 валы.

Первичный вал выполнен вместе с косозубой шестерней, которая находится в постоянном зацеплении с шестерней 31 привода промежуточного вала. На вторичном валу шестерни всех передач установлены на роликовых подшипниках и свободно вращаются относительно вала.

Промежуточный вал изготовлен за одно целое с прямозубыми шестернями 20 «ползущей» передачи и 23 заднего хода. Косозубые шестерни остальных передач напрессованы на промежуточный вал.

Все шестерни коробки передач находятся в постоянном зацеплении.

Для включения передач I – VIII служат синхронизаторы 25 и 32, а для включения «ползущей» передачи и заднего хода – муфта 21. Они установлены на шлицах вторичного вала.

Конструкция синхронизаторов и их работа аналогичны синхронизаторам пятиступенчатой коробки передач грузовых автомобилей ЗИЛ. Однако эти синхронизаторы имеют шесть, а не три блокирующих пальца.

Механизм переключения передач в коробках с демультипликатором.

Механизм переключения коробки передач находится в отдельном корпусе, который прикреплен к крышке коробки передач. В механизм входят (рисунок 3, б) рычаг 33 переключения передач, рычаг 4 включения передач, серьга 34 и вал 35. Рычаг включения передач закреплен на валу 35, а рычаг 33 переключения передач связан с валом шарнирно. Пружинный демпфер 37 предназначен для фиксации его промежуточных ходов.

При перемещении рычага 33 вперед или назад серьга 34 вместе с валом 35 поворачиваются. При этом рычаг 4 включения своим нижним концом перемещает тот ползун механизма переключения передач, в пазу головки которого он находится.

На ползунах 2 закреплены вилки 8 переключения передач, с помощью которых перемещаются по шлицам вторичного вала каретки синхронизаторов 25, 32 и муфта 21.

В нейтральном положении рычага 33 рычаг 4 находится в среднем фиксированном положении, и его нижний конец входит в паз головки ползуна III и IV передач.

При перемещении рычага 33 вправо рычаг 4 включения перемещается влево, и его нижний конец последовательно входит в пазы головок ползунов I – IV передач, которые при включении прямой передачи (u_k = 1) в демультипликаторе преобразуются соответственно в передачи V – VIII.

Механизм включения передач размещен в крышке 7 (см. рисунок 3, а) коробки и состоит из трех ползунов 2 с вилками, головок 3 ползунов, трех шариковых фиксаторов 6 с пружинами и замочного устройства, состоящего из двух пар шариков и штифта между ними. Фиксаторы исключают самопроизвольное выключение передач, а замочное устройство – одновременное включение двух и более передач.

Демультипликатор размещен в отдельном картере 18, прикрепленном сзади к картеру 30 коробки передач. Он представляет собой двухступенчатый планетарный редуктор и имеет две передачи: прямую (u_k = 1) и понижающую (u_k = 3,3).

Демультипликатор включает в себя вал 15 с сателлитами 11 и их осями, солнечную шестерню 10, коронную шестерню 12 со ступицей, блокировочный диск 13 и синхронизатор 17.

Вал демультипликатора установлен на шариковом подшипнике и через сателлиты связан с солнечной и коронной шестернями. Для включения передач демультипликатора на валу 15 размещен синхронизатор, конструкция и работа которого аналогичны синхронизаторам 25 и 32 коробки передач. Солнечная шестерня 10 установлена на шлицевом конце вторичного вала 29 коробки передач.

Механизм переключения передач демультипликатора состоит из вилки 14, вала вилки и рычага вала. Привод механизма переключения – пневматический. В привод входят блок клапанов 5, пневматический цилиндр 9 и соединительные шланги.

Блок клапанов имеет два клапана, которые работают последовательно. Сжатый воздух к блоку подводится из пневмосистемы автомобиля. При включении «ползущей», I – IV передач и заднего хода сжатый воздух поступает в пневмоцилиндр 9, включая низшую передачу демультипликатора. При включении V – VIII передач поступивший в пневмоцилиндр сжатый воздух включает в демультипликаторе прямую передачу.

Детали коробки передач и демультипликатора смазываются маслом, заливаемым в их картеры. Система смазывания – смешанного типа: под давлением, разбрызгиванием и масляным туманом. Масляный насос 19 под давлением подает масло к подшипникам коробки передач и демультипликатора. Остальные их детали смазываются разбрызгиванием масла и масляным туманом.

Другие статьи по коробкам передач

• Коробка передач — назначение и типы
• Двухвальные коробки передач ВАЗ и АЗЛК
• Трехвальные коробки — применение и схема работы
• Трехвальная коробка передач ВАЗ — конструкция
• Коробка передач грузовых ГАЗ
• Коробка передач легковых ГАЗ
• Коробка передач грузовых автомобилей ЗИЛ
• Коробка передач грузовых МАЗ
• Гидромеханические коробки передач

Что такое демультипликатор в автомобиле?

26 октября 2016

Auto. Today

Многие владельцы автомобилей сталкивались с проблемой, когда рядового числа передач в КПП недостаточно. Бывает, что на третьей передаче слишком велики обороты, а на четвертой двигатель перегружается. А если у вас грузовой автомобиль и нужна коробка на 8-10 ступеней, а то и больше, то можете себе представить, сколько места она будет занимать. Именно для таких целей и используется демультипликатор. Демультипликатор – это устройство трансмиссии, предназначенное для повышения крутящего момента.

Фото: Auto.TodayAuto.Today

Что такое демультипликатор, его расположение в автомобилеОтличия делителя и мультипликатораУстройство прямой передачиКак устроена повышающая передачаПринцип работы понижающей передачиПрименение демультипликаторов в автомобильном мире

Видео дня

Что такое демультипликатор, его расположение в автомобиле

Демультипликатор или понижающий редуктор – это коробка передач, позволяющая получать дополнительное количество передач в процессе их переключения в авто. Демультипликатор позволяет равномерно повышать мощность и, тем самым, продлевает срок службы трансмиссии за счёт уменьшения нагрузки.

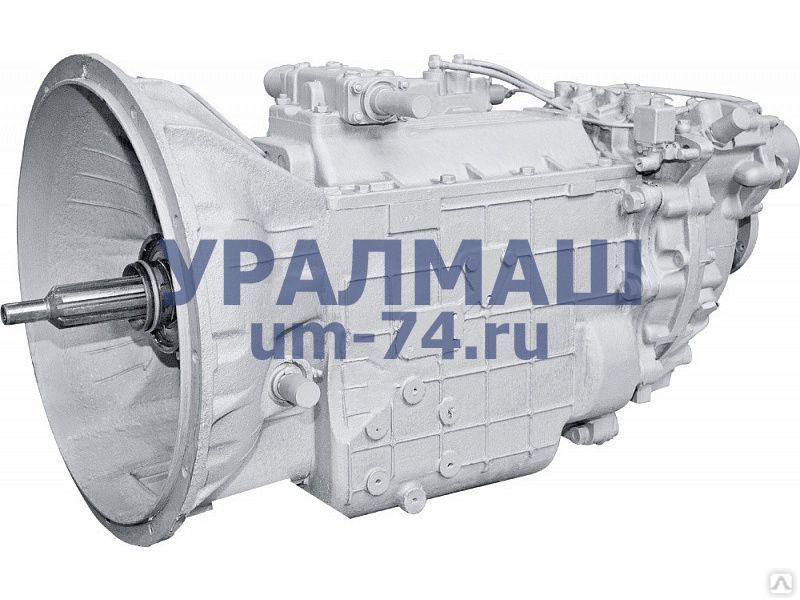

Говоря проще, это ещё одна коробка передач, которая «заботится» о вашем автомобиле (уменьшает перепад ударной нагрузки на шестерёнки при переключении передач), увеличивает в 2 раза количество передач, занимает немного места, увеличивает тяговую силу транспортного средства. Устанавливается демультипликатор позади основной коробки передач как показано на картинке:

Включается мультипликатор с помощью кнопки на рычаге, также с помощью неё выбирается низший или высший диапазон переключения передач.

Важно! Нужно различать делитель и мультипликатор. Делитель имеет прямую и повышенную передачу, а демультипликатор — прямую и понижающую с большим передаточным числом.

Отличия делителя и мультипликатора

В разделе выше я описал, что собой представляет демультипликатор и куда он устанавливается. В этом разделе мы поговорим о делителе и демультипликаторе. В народе демультипликатор называют «делителем», но, по сути, это не одно и, то же. Делитель – это двухступенчатый дополнительный редуктор, который ставится перед главный КП. Первая ступень делителя — прямая, вторая повышающая. То есть, если мы располагаем четырёхступенчатой КПП и делителем, то общее количество передач при этом 4х2=8. Переключение передач делителя совершается добавочной кнопкой на рычаге коробки переключения передач.

Демультипликатор — это тоже двухступенчатый редуктор, но нижняя ступень которого сделана понижающей. Если в автомобиле установлена четырёхступенчатая коробка передач с делителем и демультипликатором, то общее количество передач 4х2х2=16.

Устройство прямой передачи

Прямая передача КПП – это режим, в котором обороты от «движка» передаются без увеличения или снижения на КВ или приводные валы (крутящий момент с мотора передаётся напрямую на оси колёс). При прямой передаче крутящий момент, а также обороты передаются без изменений. КПД в таком режиме значительно выше из-за того, что крутящий момент не проходит через промежуточный вал.

Интересный факт! Автоматическая коробка передач может вообще не иметь передач! Такая КПП называется «вариатор». В ней передаточное число не имеет фиксированного количества уровней, переключается скорость постепенно.

Как устроена повышающая передача

Повышающая передача используется для экономии топлива при длительной езде на высокой скорости. Она снижает износ двигателя и уровень шума. При включении повышающей передачи карданный вал вращается быстрее коленчатого вала мотора. Отличие работы прямой и повышающей передач.

Если в автомобиле используется четырёхступенчатая коробка передач, то повышающая передача будет пятой.

Принцип работы понижающей передачи

Мы рассмотрели повышающую передачу, теперь перейдём к понижающей. Так что же такое понижающая передача и для чего она нужна?

При пониженной передаче двигатель выдаёт высокое количество оборотов на малой скорости. Пониженная передача нужна при езде по пересечённой местности, используется для получения более высокого крутящего момента.

Также пониженная передача поможет при долгом крутом подъёме или при езде по гололёду. При включении пониженной передачи двигатель не перегружается, но скорость передвижения будет не высокой. Проще говоря, на пониженной передаче «движок» не будет перегреваться, при езде по бездорожью ваш «железный конь» не начнёт буксовать за счёт большого крутящего момента.

Применение демультипликаторов в автомобильном мире

Мы обсудили, что собой представляет демультипликатор и делитель, узнали о том, что такое пониженная передача и повышенная. Теперь можем смело перейти к использованию демультипликатора в автомобильном мире. Демультипликатор жизненно необходим на грузовых автомобилях типа УРАЛ, КАМАЗ (в них он используется на постоянной основе).Также его устанавливают на внедорожники (в них мультипликатор можно отключить при движении по ровной поверхности). При езде по пересечённой местности или в неблагоприятных условиях экономит топливо и существенно увеличивает крейсерскую скорость.

Демультипликатор служит для увеличения крутящего момента на небольшой скорости, что добавляет так сказать «мощи» вашей машине.

Также демультипликатор используется в сельском хозяйстве – устанавливается на трактора и гусеничную технику. Это даёт возможность получить дополнительную «тягу».

Демультипликатор является нужным приспособлением, как для грузовых авто, так и для внедорожников. В статье мы рассмотрели специфику действия демультипликатора и делителя и то, где и в какой ситуации нужно применять ту или иную дополнительную КПП. По сути, для легкового автомобиля демультипликатор не является чем-то жизненно необходимым, но не стоит забывать, что случаи бывают разные и лучше поставить что-то, на первый взгляд ненужное, чем «убить» свой мотор в попытках выехать из болота, в которое может превратиться «грунтовка» после затяжного дождя.
