Козловой кран: устройство и назначение, его применение и принцип работы

Строительство больших объектов на открытых площадках не обходится без использования козловых кранов. Это разновидность мостового крана, в функции которого входит передвижение тяжелых грузов. В закрытых помещениях используются небольшие модели с ручным приводом. Это незаменимое оборудование, которое позволяет облегчить и ускорить строительный процесс.

Принцип работы козлового крана

Главные опоры крана размещены на рельсах. По ним кран осуществляет движение, закрепленного на стропах груза вперед и назад. Перемещение груза в стороны происходит за счет грузовой тележки, которая движется по мостовому пролету. С помощью крана выполняются следующие основные операции:

1. Фиксация груза. Захват объекта происходит за сквозное или глухое отверстие. Зацепление выполняется стоящим внизу человеком. На эту операцию уходит около одной минуты.
2. Подъем. Закрепленный объект поднимается на высоту полуметра. Крановщик должен убедиться в том, что груз был надежно зафиксирован. Дальше осуществляется подъем на требуемую высоту.
3. Транспортировка. Скорость перемещения определяется габаритами и массой груза.
4. Опускание. Скорость опускания определяется параметрами перевозимого груза. Опускание выполняется на место, где исключается возможность падения, опрокидывания или повреждения.

После полного завершения работ происходит поднятие крюка в верхнее положение.

Назначение козловых кранов

Козловые краны применяются с целью транспортировать тяжелые грузы на строительном объекте или в цехах. С его помощью можно производить монтаж объектов из железобетонных элементов. Они нашли широкое применение при строительстве металлоконструкций и других объектов.

Они также используются для обслуживания:

• портов;
• складов;
• гидротехнических объектов;
• промышленных предприятий;
• выполнения ремонтных работ.

С их помощью осуществляется транспортировка:

• бетона;
• металлопроката;
• пиломатериалов;
• промышленных заготовок;
• сыпучих материалов.

Максимальная грузоподъемность кранов составляет до 50 тонн. Их внутренний пролет может составлять от 10 до 40 метров. Особенность конструкции крана и способность поднимать тяжелые грузы позволяет использовать их:

• в цехах по машиностроению;
• в процессе строительства судов;
• на железнодорожных станциях.

Поднятие больших грузов позволяет сократить время на реализацию проекта и планировать строительство с минимальным использованием рабочей силы.

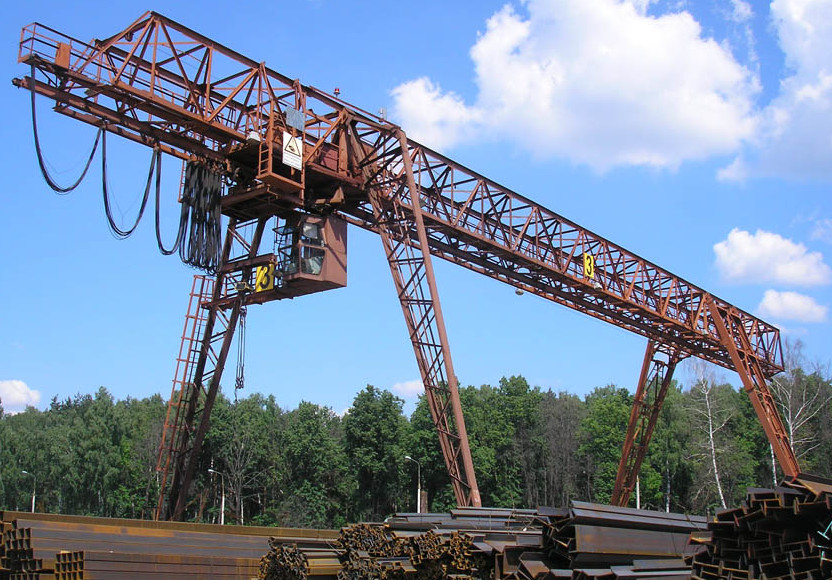

Устройство козлового крана

Кран состоит из двух опор, которые двигаются по рельсам. Для их большей устойчивости они выполнены в форме треугольника. На них устанавливается пролетный элемент – мост. Он состоит из одной или двух балок. Его конструкция определяет длину пролета и уровень грузоподъемности. Конструкция с одной балкой ограничена:

• по длине – до 40 метров;
• по грузоподъемности – до 20 тонн.

Конструкция из двух балок является более прочной. Их длина может превышать 40 метров, а способность выдерживать вес увеличена до 50 тонн.

Основными элементами козловых кранов выступают:

• ходовое устройство;
• тележка;
• лебедка.

Ходовое устройство – это тележка с одним или двумя колесами, которая движется вдоль основы опорных стоек при помощи электродвигателя. Крутящий момент от электродвигателя передается при помощи цилиндрического или конического редуктора.

Подъемные тележки бывают разных видов:

1. Монорельсовые. Перемещение устройства осуществляется по нижней полке. Старая модель тележки, которая быстро изнашивается и имеет низкий уровень устойчивости.
2. Двухрельсовые. Снабжают монорельсовыми каретками, а нижние пояса моста выполняют из двутавровых балок, однако при этом резко возрастает число ходовых колёс.
3. Канатные. Устанавливаются на краны с легким и средним режимом работы. Движение осуществляется за счет канатной тяги. Их недостаток – быстрый износ каната.
4. Самоходные. Перемещение происходит по специальным направляющим. Они оснащаются отдельным приводом и грузоподъемным механизмом. Являются самыми востребованными.
5. Чтобы смягчить удар тележек об балки в местах конечного положения тележек, на них устанавливаются ограничители – резиновые или деревянные буферы.

Конструкция лебедки может иметь нарезной барабан или шкив. Устройства с нарезным барабаном являются более надежными в эксплуатации. Однако их недостаток состоит в большой массе и габаритах. Если ход лебедки составляет 40-45 метров, используются натяжные лебедки. Чтобы добиться правильной ориентации груза в тележках предусмотрен механизм их поворота.

Козловой кран также состоит из кабины, которая выступает в роли органа управления. Кабины бывают двух типов:

• подвижные;
• неподвижные.

Из кабины оператора открывается полный обзор за крюком, передвигающимся грузом, ходовыми тележками и подкрановыми путями.

Дополнительное оборудование:

• пульт дистанционного управления;
• ограничитель подъема груза;
• весы;
• частотный преобразователь.

Эти элементы расширяют функциональность козлового крана и делают его работу более безопасной. Их можно устанавливать уже на этапе эксплуатации оборудования.

Разновидности козловых кранов

По сфере применения козловые краны делятся на следующие виды:

1. Перегрузочная машина. Часто используется в промышленности, где изготавливается продукция из бетона и металла.
2. Механизмы для выполнения строительных и монтажных работ. Грузоподъемность устройств значительно выше. Среднее значение – 400 тонн. Обладают высоким показателем по скорости транспортировки – до 0,1 м/с. Скорость движения крана – 1,5 м/с.

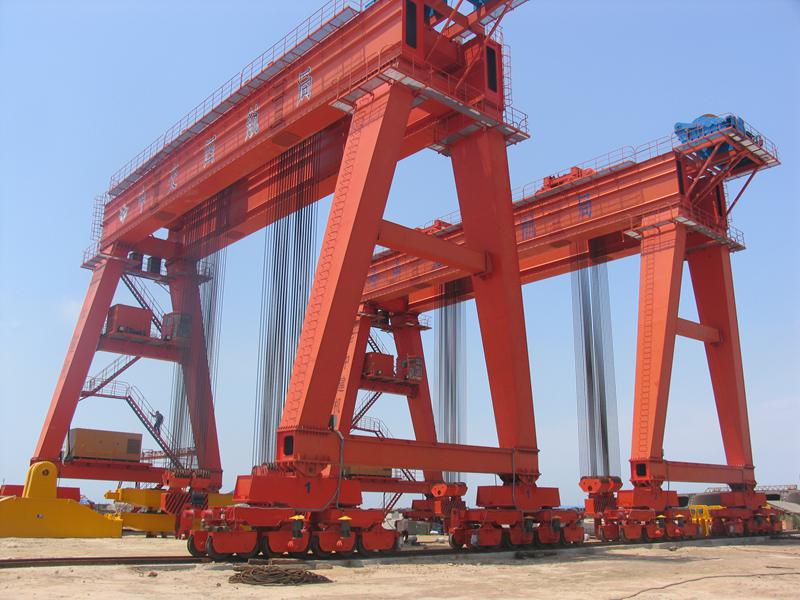

3. Специальные устройства. Грузоподъемность в пределах 300-500 тонн. Длина пролета составляет 100-130 м, высота – до 80 м. Предназначены для установки на гидротехнических и железнодорожных объектах.
4. Контейнерные. Обладают специальным устройством для захвата контейнеров. Значительно снижают время на погрузо-разгрузочные работы.

В зависимости от конструкционных особенностей контейнеры бывают:

• однобалочные – пролет выполнен с сечением коробчатой формы;
• двухбалочные – отличаются долговечностью и возможностью поднимать тяжелые грузы;
• бесконсольные – движение грузов выполняется вдоль основного пролета;
• одноконсольные – отличаются лучшей прочностью и надежностью в эксплуатации.

В зависимости от органа захвата краны классифицируются:

• с захватом в виде крюка – груз зацепляется с помощью строп, на конце которых имеют крюки для захвата;
• магнитные – перемещают габаритные металлические предметы за счет работы мощного магнита;
• грейферные – имеют форму ковша, в котором перемещаются сыпучие материалы.

По типу привода краны классифицируются на два вида:

• электрический;
• ручной.

Модификация кранов в первую очередь зависит от специфики работы производства и особенностей проводимых на нем технологических процессов.

Применение

К управлению краном допускаются технически подготовленных специалистов. Они в обязательном порядке проходят обследование медицинской комиссией и предварительно должны получить допуск на выполнение работ. Территория, где находится кран, должна иметь:

• подъездные пути;
• предупреждающие знаки;
• отдельную зону для погрузочных и разгрузочных работ.

Кран ККС должен проходить предварительный технический осмотр. В момент использования состояние главных механизмов также должны находиться под контролем. Работа устройства немедленно прекращается при выявлении любых дефектов в его функциональности. При завершении работы с краном все его элементы выставляются в нулевую позицию и его отключают от сети питания.

Преимущество козловых кранов

Преимущество козловых кранов заключается в их возможности обеспечивать обслуживание большей площади. Для этого он не нуждается в монтаже специальных опор. К другим преимуществам необходимо добавить:

• мобильность;
• возможность обслуживать малые и большие площади;
• высокий уровень грузоподъемности;
• большая высота подъема груза;
• надежность и долговечность в эксплуатации.

Козловые краны также обладают высокой скоростью перемещения грузов. Они способны работать в температурном диапазоне от -40 до +40 градусов. Их можно укомплектовывать дополнительным оборудованием для повышения функциональности.

Монтаж и демонтаж

При монтаже козловых кранов соблюдается возможность использовать менее затратные и трудоемкие способы. В некоторых случаях монтаж производят из полностью собранных моделей. Крановый механизм с двумя опорами устанавливают при помощи стягивания основания стоек посредством использования монтажных полипастов. Чтобы стянуть полипасты, дополнительно применяются лебедки или тракторы. Монтаж также можно осуществлять при помощи одного-двух самоходных кранов стрелового типа. Демонтаж кранов выполняется в том же порядке, как производилась их установка.

ᐉ Козловой кран: особенности и область применения

Для перемещения тяжёлых грузов на предприятиях и строительных площадках используют специальные механизмы. Козловые краны – вид техники, база которой представляет собой две устойчивые опоры. Как выглядит оборудование? Это мост, закреплённый на двух козлах. Рельсы укладываются так, чтобы обеспечить устойчивость конструкции. Козловые краны перемещаются со скоростью от 20 до 50 метров в минуту. Как работает, из чего состоит оборудование? Обо всём по порядку.

Пролётная часть представлена одной или двумя балками. Независимо от количества элементов мостовой части, она сваривается из металлических форм. Однобалочные козловые устройства обладают такими преимуществами, как:

• простота монтажа;
• невысокая стоимость – цена ниже в сравнении с двухбалочными аналогами высокой грузоподъемности;
• доступность компонентов – детали на любую из моделей есть в продаже;
• удобство обслуживания и эксплуатации.

Максимальная грузоподъёмность однобалочных моделей в ассортименте – 16 тонн.

Двухбалочное оборудование отличается большей мощностью. Среди его преимуществ отмечают:

1. Большая грузоподъемность – до 500 тонн
2. Прочность в соответствии с ГОСТ (ЗГПО Атлант использует сертифицированную сталь СТ3 и 09Г2С)
3. Высокие эксплуатационные качества – несколько подъемных устройств с возможностью одновременной работы на разных типах механизмов захвата (грейфер, магнит, крюк, крюковая траверса, рудный перегружатель)
4. Неизменный показатель грузоподъёмности независимо от участка пролёта

Двухбалочные козловые краны используются на предприятиях, где предусмотрено перемещение большого количества тяжёлых грузов.

Оба вида можно демонтировать и установить заново в другой локации без потери технических и эксплуатационных характеристик.

Используемые разновидности подъёмных устройств (тельферы, лебёдки)

Устройства, применяемые в козловых кранах, выполняются:

• с канатоведущим шкивом желобчатого типа;
• с нарезным барабаном.

Механизмы второго типа отличаются надёжностью и прочностью, но они больше по размеру и весу. По этой причине устанавливаются не на всех моделях.

Тележки

Грузовая тележка – один из важнейших элементов кранового оборудования. В зависимости от особенностей конструкции, бывает:

1. монорельсовой;
2. двухрельсовой;
3. канатной;
4. самоходной.

Монорельсовая тележка имеет простую конструкцию и легка в управлении, но не очень устойчива. По этой причине изнашивается довольно быстро. Двухрельсовые модели часто дополнительно оснащены монорельсовой кареткой. Особенность самоходных тележек заключается в передвижении по направляющим. Они более прочные, надёжные и долговечные. Используются для оснащения большинства моделей козловых кранов. Механизмы для подъёма грузов монтируются на тележку. Канатные модели устанавливаются стационарным способом на мосту.

Ходовое устройство

Устройство передвижения кранового оборудования – это одноколёсная или балансирная тележка. Монтируется к основанию стоек опор. Двигатели характеризуются наличием фазного ротора. Для кранов грузоподъёмностью около пяти тонн используется короткозамкнутый механизм. На тележки балансирного типа устанавливаются промежуточные колёса. Элементы соединяются специальным колесом. Для уменьшения нагрузки на корпус устанавливается дополнительная опора выходного вала.

Типы устройств

Грузоподъёмное оборудование классификация и характеристики:

• строительно-монтажные модели грузоподъёмностью до 500 тонн, длиной балок до 70 метров и высотой подъёма около 40 м;
• общего назначения однобалочные – длина моста до 32 м, высота подъёма не более 9 метров и грузоподъёмность до 16 тонн;
• спецназначения с различными устройствами захвата (грейфер, магнит, крюк, крюковая траверса, рудный перегружатель) – используются для перемещения тяжёлых больших контейнеров, длинномерных предметов. Также эксплуатируются в портах, гидроэлектростанциях. Обладают высокой грузоподъёмностью, перемещают предметы весом до 500 тонн.

Козловые краны отличаются экономичностью, подъемными характеристиками, способны выполнять работу в сложных и даже экстремальных условиях. Возможно использование при низких и высоких температурах. Ещё одна особенность – точность позиционирования груза. При своевременном техническом обслуживании и соблюдении основных правил оборудование будет служить десятки лет. Финансовые затраты на ремонтные работы и покупку деталей минимальны.

Где применяют

Благодаря техническим характеристикам козловые краны эксплуатируются в:

• строительстве жилых, офисных зданий, промышленных объектов;
• заготовке леса;
• перегрузочных работах в помещениях складского типа;
• обслуживании объектов гидротехнического типа;
• производственных цехах;
• ремонте крупного промышленного оборудования;
• предприятиях по производству железобетонных изделий.

Производительность и сравнительно невысокая цена делают козловые краны востребованным оборудованием.

Чем отличается мостовой кран от козлового

Оба широко эксплуатируются на производстве, в строительстве и других сферах. Главное отличие в оснащении специальными опорами для моста козлового крана. Установка возможна в подготовленном месте с ровной поверхностью. Он движется по рельсам, которые расположены на шпалах на земле.

Мостовой кран – это конструкция для использования в закрытом помещении, на улице и под навесом. Подкрановые пути, рельсы устанавливаются под потолком на специальные опоры или подвешиваются. Козловой кран больше подходит для площадок под открытым небом, а мостовой – для закрытых цехов.

Разновидности в зависимости от устройства фиксации груза

Выделяют следующие типы грузоподъёмного оборудования:

1. С крюковой траверсой. Выполнение всех видов погрузочных и разгрузочных работ на предприятиях разного типа. Предназначено для перемещения штучных грузов;
2. Универсальное — однобалочный кран или двухбалочный. Используется для проведения погрузочных и разгрузочных работ на предприятиях, где необходимо перемещение контейнеров и других типов грузов;
3. Грейферное. Перегрузка сыпучих и навалочных грузов. Имеет грейфер канатного или приводного ковшового типа. Оснащено съёмным моторным или электрогидравлическим механизмом. Используется на предприятиях металлургической и горнодобывающей направленности;
4. Магнитно-грейферное. Эксплуатируется на металлургических предприятиях, в компаниях по переработке металлолома. Использование оборудования позволяет переместить груз в контейнеры, вагоны, автотранспорт и так далее. Наличие магнита и грейфера расширяет функциональность механизма;
5. Магнитное. Для перемещения заготовок, проката, рулонов и других грузов, имеющих в составе железо. Грузоподъёмный магнит перемещает тяжёлые элементы оперативно и безопасно;
6. Монтажное. Используется на монтажных площадках для сборки конструкций на складах, судостроительных верфях, нефтехимических, металлургических и других видах предприятий. Оборудование оснащено электроприводом с посадочными скоростями. Главная особенность – увеличенная высота и небольшая масса конструкции;
7. Рудный перегружатель. Используется на открытых площадках. Кроме механизма подъёма, оборудование оснащено устройством замыкания грейфера.
