Коробка передач трактора К-700
На верхней половине картера коробки передач смонтированы: механизм переключения передач, обеспечивающий поступление масла в бустер фрикциона выбранной передачи и включение соединительной муфты вала отбора мощности; фильтр гидравлической системы коробки передач и вала отбора мощности; кулиса с рычагами управления зубчатыми муфтами переключения режимов включения заднего хода и отключения заднего ведущего моста; мостик приводов управления и три масляных насоса гидросистем, навесного оборудования и управления поворотом.
В поддоне нижней половины картера установлен масляны» насос гидравлической системы коробки передач и вала отбора» мощности.
В верхнюю половину картера установлен сапун, обеспечивающий сообщение внутренней полости картера с атмосферой.
Для прогрева коробки передач при эксплуатации трактора в зимнее время года в верхней половине картера и поддоне имеются полости для циркуляции воды, поступающей из системы предпускового обогрева.
Редукторная часть коробки передач состоит из ведущего, промежуточного грузового и раздаточного далов а также вала привода насосов с установленными на этих валах фрикционами, шестернями и зубчатыми муфтами.
На ведущем валу расположены четыре фрикциона, позволяющие получить четыре передачи, которые повторяются в четырех режимах. Ведущие части фрикционов связаны с ведущим валом, который постоянно вращается с числом оборотов двигателя. Ведомые части фрикционов соединены со свободно вращающимися шестернями.
Рис. 1. Коробка передач:
1 — кулиса; 12, 17, 18, 22 — тяги; 3, 14, 15, 19, 20, 21, 23, 24 — рычаги; 4 — педаль слива; 5 — сапун; 5 — барабан фрикциона; 7 — колодка тормозная; 8 — пружина; 25, 26 — поводок кулисы.
Рис. 2. Разрез коробки передач по валам:
Включение фрикциона осуществляется маслом, поступающим под давлением в бустер, уплотняемый резиновыми манжетами и резиновым кольцом.
При выключении фрикциона нажимной диск возвращается в исходное положение под действием цилиндрических пружин.
У ведомого барабана фрикциона первой передачи установлен колодочный тормоз-синхронизатор с гидравлическим приводом.
При установке рычага переключения передач в положение «слив» в бустер тормоза из механизма переключения передач поступает под давлением масло, которое прижимает колодку тормоза к барабану фрикциона и затормаживает барабан, шестерню первой передачи и связанные с ними ведомые части коробки передач. Этим облегчается переключение зубчатых муфт на грузовом валу. При включении передачи масло из бустера тормоза-синхронизатора сливается и пружина отводит колодку тормоза от барабана фрикциона.
На грузовом валу расположены зубчатая режимная муфта и зубчатая муфта включения заднего хода. Шестерня грузового вала соединена с шестерней промежуточного вала через паразитную шестерню, чем достигается изменение направления вращения раздаточного вала и осуществляется задний ход трактора.
От ведущего вала через шестерню, которая связана с ведущими частями фрикциона четвертой передачи и входит в зацепление с шестерней, получает вращение вал привода насосов. Муфта, переключаемая рычагом, позволяет, кроме того, осуществить привод насосов от ведущих колес при буксировке трактора через шестерню, которая находится в зацеплении с паразитной шестерней заднего хода.
От вала привода насосов получают вращение: два насоса гидросистемы навесного оборудования, которые могут быть отключены зубчатой муфтой; насос гидросистемы управления поворотом; насос гидравлической системы коробки передач и вала отбора мощности через конический редуктор и вертикальный валик.
На раздаточном валу расположены режимная зубчатая муфта и зубчатая муфта отключения заднего ведущего моста.
На рисунке представлено направление потоков мощности на различных режимах и передачах.
Рис. 3. Фрикцион коробки передач:
1 — кольцо; 2 — кольцо уплотнительное; 3 — диск средний; 4, 12 и 16 — манжеты; 5 — диск нажимной; 6 — пружина; 7 — стакан; 8 — барабан наружный; 9 — барабан внутренний; 10 — диск трения ведущий; 11 — диск трения ведомый; J 13 — кольцо уплотнцтельное; 14 — винт стопорный; 15 — вал ведущий.
Гидравлическая система коробки передач и вала отбора мощности.
В гидравлическую систему коробки передач и вала отбора мощности входят: масляный насос коробки передач, фильтр с редукционным клапаном, механизм переключения передач и масляный радиатор.
Масляный насос состоит из разъемного корпуса, крышек, валика и двух пар шестерен.
Шестерни образуют откачивающую секцию, а шестерни— нагнетающую секцию. Для предотвращения поломок насоса при повышении вязкости масла в выходном трубопроводе нагнетающей секции установлен перепускной клапан, который перепускает масло в поддон картера.
Рис. 4. Разрез коробки
Рис. 5 Направление потоков мощности на различных режимах и передачах.
Рис. 6. Схема гидравлической системы коробки передач и вала отбора мощности:
1 — перепускной клапан фильтра; 2 — редукционный клапан; 3 — золотник переключения передач; 4 —золотник слива; 5 — золотник вала отбора мощности; 6 — манометр; 7 — масляный резервуар в верхней половине картера; 8 — маслозаливной бачок; 9 — бустер тормоза-синхронизатора; 10 — бустер фрикциона соединительной муфты вала отбора мощности; 11 — нагнетающая секция масляного насоса; 12— откачивающая секция масляного насоса; 13 — перепускной клапан масляного радиатора; 14 — предохранительный клапан нагнетающей секции масляного насоса; 15 — бустер фрикциона первой передачи; 16 — бустер фрикциона второй передачи; 17 — бустер фрикциона третьей передачи; 18 — бустер фрикциона четвертой передачи; 19 — масляный радиатор; 20 — масляный фильтр.
На схеме показано рабочее положение золотника слива и нейтральное положение золотника переключения передач и золотника вала отбора мощности.
Рис. 7. Масляный насос коробки передач:
1 — шайба; 2 — шестерня ведомая нагнетающей секции; 3 — шестерня ведомая откачивающей секции; 4 — крышка; 5 — прокладка; 6 — шестерня Еедущая откачивающей секции; 7 — валик насоса; 8 — шестерня ведущая нагнетающей секции; 9 — корпус насоса; 10 — крышка; 11 — втулка.
Такой же клапан, отрегулированный на давление 5,5—6,0 кг/см2, установлен в поддоне картера для защиты масляного радиатора. Он перепускает масло из выходного трубопровода откачивающей секции во входной трубопровод нагнетающей секции.
При входе масла в насос происходит его очистка сетчатым фильтром и магнитом на сливной пробке. Из выходного трубопровода нагнетающей секции масло поступает в фильтр коробки передач.
Фильтр коробки передач состоит из корпуса, крышки, циклона, фильтрующей сетки, бачка и перепускного клапана.
Фильтр — комбинированный, так как очистка масла осуществляется параллельно в циклоне и в фильтрующей секции (фильтрующей сеткой).
Часть масла, поступающего из насоса в фильтр, попадает в циклон и завихряется во внутренней поверхности конуса. Тяжелые частицы, содержащиеся в масле (грязь, продукты износа) отбрасываются центробежной силой на стенки конуса и падают в бачок. Чистое масло поступает в канал крышки и там смешивается с остальным маслом, прошедшим фильтрующую сетку.
Из фильтра масло поступает в редукционный клапан. В фильтре имеется перепускной клапан, отрегулированный на давление 6 кг/см2, который перепускает масло в редукционный клапан в случае засорения фильтра.
Рис. 8. Фильтр коробки передач:
1 — крышка; 2 — основание; 3 — насадок; 4 — корпус; 5 — циклон; 6 — бачок; 7 — сетка фильтрующая; 8 — гайка регулировочная; 9 — прокладки регулировочные; 10 — пружина; 11 — клапан.
Из редукционного клапана часть масла под давлением 8— 9 кг/см2 поступает в механизм переключения передач, а остальное масло под давлением 1—2 кг/см’2, поступает на смазку редукторной части коробки передач, подшипникового узла полужесткой муфты и соединительной муфты отбора мощности.
Механизм переключения передач состоит из корпуса, крышки, золотников, рейки с фиксатором и рычага.
При положении «слив» золотника переключения передачи, пройдя золотник слива, масло поступает в бустер тормоза-синхронизатора. Основной поток масла через редукционный клапан уходит на смазку.
Поворотом золотника переключения передач масло направляется в бустер фрикциона включаемой передачи. Поворотом золотника масло подается в бустер фрикциона соединительной муфты вала отбора мощности.
Фиксация золотника переключения передач осуществляется фигурным буртиком золотника слива. При нажатии на педаль слива золотник слива поворачивается и освобожденный золотник переключения передач может быть переведен на другую передачу. Одновременно при нажатии на педаль слива происходит слив масла из механизма переключения передач и бустеров фрикционов (общий слив).
Рис. 9. Механизм переключения передач:
1 — корпус; 2 — золотник; 3 — крышка; 4 — рычаг; 5 — рейка; 6 — золотник ВОМа; 7 — золотник слива; 8 — пробка шарикового фиксатора рейки.
Рис. 10. Мостик приводов управления:
1 — рычаг стояночного тормоза; 2 — педаль слива; 3 — рычаг включения насосов гидросистемы навесного оборудования; 4 — валик.
Рис. 11. Кулиса:
1 — рычаг включения заднего моста; 2 — рычаг включения I, III и II, IV режимов грузового вала и заднего хода; 3 — рычаг включения I, II и III, IV режимов разда-точного1вала; 4 — корпус; 5 — стопор; 6 — винт; 7 — штифт; 8, 9, 10 — поводки; 11 — шарик; 12 — пружина.
Мостик приводов управления представляет собой систему рычагов и труб, имеющих независимое вращение и установленных на валике.
На мостике приводов управления расположены: рычаг включения насосов гидросистемы навесного оборудования, рычаг управления стояночным тормозом, педаль слива.
Кулиса состоит из корпуса, в котором могут перемещаться поводки, а также установлены рычаги, стопор и шариковые фиксаторы, удерживающие поводки от самопроизвольного перемещения. От проворота поводки удерживаются винтами. Замковое устройство не дает возможности одновременно включить муфты грузового вала и заднего хода на раздаточном валу. Рычаг —- включение заднего моста. Рычагом включают режимы грузового вала и заднего хода. Рычаг предназначен для включения режимов раздаточного вала.
Привод механизма переключения передач установлен на коробке передач. Переключение передач осуществляется рычагом, связанным с рычагом, который соединен с рейкой механизма переключения передач и имеет пять фиксированных положений, осуществляемых фиксатором.
Рис. 12. Привод механизма переключения передач:
1 — рычаг рейки механизма переключения передач; 2 — пружина; 3 — шарик; 4 — планка; 5 — рычаг переключения передач; 6 — кронштейн.
Рис. 13. Передача карданная:
1 — вал карданный коробки передач: 2 — вал карданный переднего моста; 3 — промежуточный карданный вал заднего моста; 4 — опора промежуточная; 5 — вал карданный заднего моста.
Рис. 14. Вал карданный в сборе:
1 — фланец-вилка; 2 — крестовина; 3 — вилка скользящая; 4 — масленка; 5 —муфта защитная; 6 — обойма сальника; 7 — сальник; 8 — вал карданный.
Рис. 15. Промежуточный карданный вал заднего моста:
1 — фланец-вилка; 2 — крестовина; 3 — вилка двойного шарнира; 4 — вал карданный.
Рис. 16. Шарнир карданного вала:
1 — фланец-вилка; 2 — клапан предохранительный; 3 — крышка подшипника; 4 — роликоподшипник игольчатый; 5 — пружина; 6 — сальник; 7 — крестовина; 8 — пластины балансировочные; 9 — планка стопорная; 10 — вилка скользящая; 11 — масленка; 12 — колпачок; 13 — шайба.

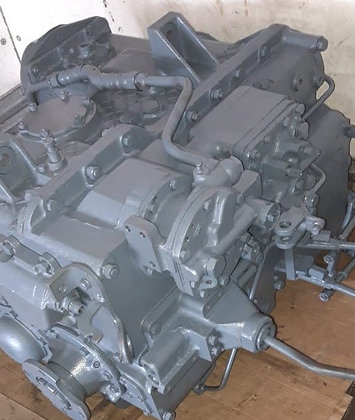

Ремонт коробки передач КПП К-700, К-701, К-744
Ремонт коробки передач КПП К-700, К-701, К-744 в Украине
(097)056-05-93
Таблица неисправностей КПП К-700, К-701, К-744 и методы их устранения.
Неисправность, внешнее проявление
| Метод устранения, необходимые регулировки и испытания | Применяемый инструмент и принадлежности | Примечание |
2. 1. Повышенный нагрев редуктора привода насосов — забивание жиклера (отсутствует смазка)
|
Промойте и продуйте жиклер
|
Ключ 17, отвертка, шплинтовыдергиватель, компрессорная установка
| |
2.2.Отсутствует или недостаточное давление масла в коробке передач при положении рычага С в позиции «Н только после остановки» или «Н только при движении»:
| |||
а) неисправен датчик или указатель давления масла
|
Долейте масло
|
Ключи 8, 19
| |
б) низкий уровень масла в картере коробки передач
|
Замените неисправный датчик или указатель давления
|
Ключи 17, 24, маслозаправочный агрегат или ведро с заправочной воронкой
| |
в) засорилась сетка маслозаборника
|
Очистите сетку
|
Ключ 17
| |
г) зависание редукционного клапана гидросистемы коробки передач
|
Промойте и отрегулируйте
|
Ключи 12, 36, контрольный манометр, отвертка, плоскогубцы
|
При регулировке клапана используйте контрольный манометр
|
д) течь масла в соединениях маслопроводов коробки передач
|
Устраните течь
| ||
е) смятие и разрушение шлицев и зубьев шестерен конического редуктора привода насосов |
Замените поврежденные детали
| ||
ж) смятие и разрушение шлицев вертикального валика и вала привода насоса |
Замените поврежденные детали
|
То же
|
То же
|
з) разбивание седла предохранительного клапана гидросистемы
|
Заменить клапан
| ||
2. 3. Уменьшение скорости движения трактора на данной передаче неизменной частоте вращения коленчатого вала — пробуксовка дисков фрикционов:
| |||
а) низкий уровень масла в картере коробке передач
|
Долейте масло
|
Ключи 17, 24, маслозаправочный агрегат или ведро с заправочной воронкой
| |
б)течь масла
|
Устраните течь
|
Набор гаечных ключей и слесарного инструмента
| |
в)снижение подачи насоса
|
Замените насос
|
Произведите на СТОТ или в мастерской
| |
г) не отрегулирован редукционный клапан |
Отрегулируйте
|
Ключи 12, 36, контрольный манометр, отвертка, плоскогубцы
| При регулировке клапана используйте контрольный манометр |
д) повреждение дисков фрикциона
|
Замените диски
|
Произведите на СТОТ или в мастерской
| |
2. 4. Трактор „ведет» при включенной зубчатой муфте грузового вала, при положении рычага С в позиции «Н только после остановки»:
| |||
а) коробление дисков фрикционов
|
Замените диски
|
Произведите на СТО или в мастерской
| |
б) износ колодок тормозов-синхронизаторов
|
Замените колодки тормозов-синхронизаторов
|
Ключи 17,24,36, отвертка
| |
2.5. При включении не фиксируются рычаги А и В или рычаг включения заднего моста — нарушена регулировка приводов управления
|
Отрегулируйте приводы управления зубчатыми муфтами раздаточного и грузового валов и привод включения заднего моста
|
Ключи 12,14,17,22, отвертка, транспортир, плоскогубцы
| |
Повышенный нагрев картеров главной и конечной передач ведущих мостов:
| |||
а) пониженный уровень масла
|
Долейте масло
|
Вставка с головкой 14, вороток, ведро со специальной заправочной воронкой
| |
б) недостаточная вязкость масла
|
Замените масло
|
То же
| |
1. 7. Течь масла из ведущих мостов:
| |||
а)повышенный уровень масла
|
Слейте излишек масла
|
Вставка с головкой 14, вороток
| |
б) загрязнение сапуна
|
Промойте и продуйте
|
Ключ 17, компрессорная установка
| |
в) выход из строя уплотнений
|
Замените уплотнения
|
Произведите на СТОТ или в мастерской
| |
г) ослаблена гайка крепления венечной шестерни
|
Подтяните гайку
|
Домкрат, ключи 12,17, торцовый ключ 30, молоток, выколотка, монтажная лопатка
| |
2.8. Рывки при трогании с места и стуки — ослабление крепления соединительных фланцев карданных валов |
Подтяните гайки
|
Ключ 19
| |
в) засорилась сетка маслозаборника
|
Очистите сетку
|
Ключ 17
| |
2. 9. Повышенный нагрев валов в районе подшипниковых узлов:
| |||
а) отсутствие смазки, попадание пыли и грязи из-за повреждения и износа манжет
|
Прочистите и промойте маслопроводящие каналы крестовины. Изношенные и поврежденные детали замените
|
Ключи 12,17,19, отвертка, зубило, молоток
|
Произведите на СТОТ или мастерской
|
б) применение для подшипников смазки, не указанной в настоящей инструкции
|
Прочистите и промойте маслопроводящие каналы крестовины, изношенные детали замените. Применяйте только рекомендуемую смазку
|
Ключи 12,18,19, отвертка, зубило, молоток
|
Произведите на СТОТ или мастерской
|
2.10. Стояночный тормоз не держит — нарушена регулировка тормоза
|
Произведите регулировку
|
Ключи 12,17,19, отвертка, щупы (набор)
|
