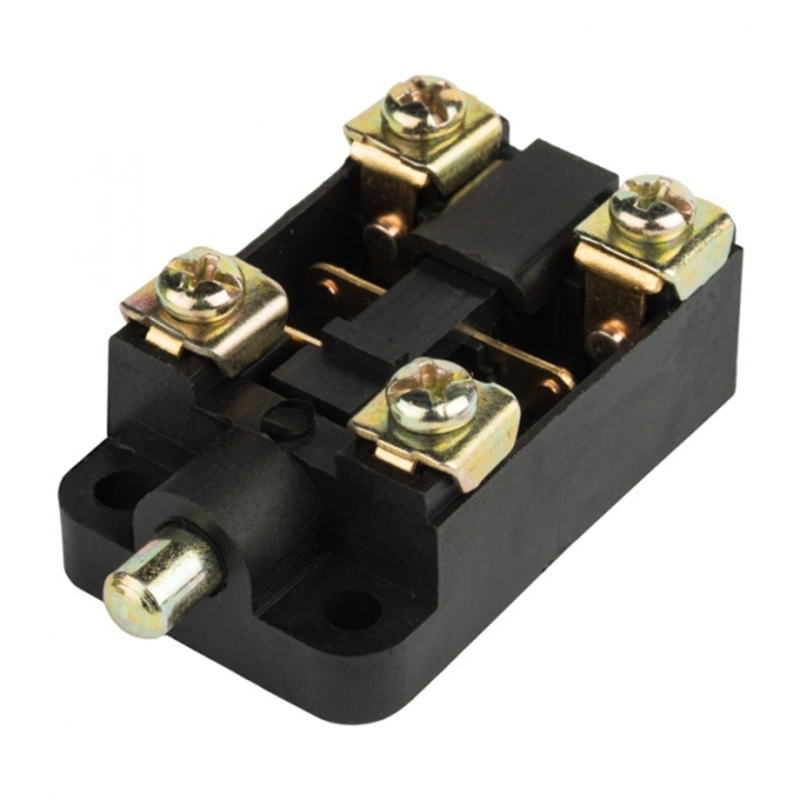

Электрическое устройство, используемое для управления электрическими цепями при помощи сформированного сигнала при появлении некоторого действия при возникновении механического действия в результате контакта двух подвижных механизмов.

Например, чтобы понять, что такое концевой выключатель, представим себе, как работает концевой выключатель двери на входе в электроустановку, в дверном проеме устанавливается контакт концевого выключателя, например, нормально разомкнутый, на самой двери напротив него находится контакт выключателя – нормально замкнутый. Пока эти контакты соприкасаются друг с другом, то есть, замкнуты, происходит контроль состояния подключения, при размыкании пары контактов концевого выключателя двери на диспетчерский пульт контроля и управления проходит сигнал о размыкании контактов (открытии дверей).

Назначение концевого выключателя

Коммутация электрических цепей переменного тока 220В может осуществляться при помощи концевых выключателей. Действие устройств и их срабатывание обусловлено контактным соприкосновением конечных частей подвижных элементов пневмопривода, состоящие из трубопроводной арматуры двухпозиционного типа. Кроме этого, они могут использоваться в качестве концевых выключателей, выполняющих действие датчика положения в других устройствах, в системах, которые применяются в промышленной автоматике.

Устройство и работа выключателя КВ-1, КВ-2

Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов. Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия. Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.

Рис. №1. Фото конечного выключателя КВ-01, КВ-02.

Рис. №2. Принципиальная электрическая схема концевых выключателей КВ-01, КВ-02.

Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.

Концевой выключатель КВ-04

Конструкция КВ-04 (двухпозиционного, одноканального, поворотного) в принципе похожа на предыдущие устройства. В отличие от однопозиционного выключателя она усложнена наличием поворотного рычага, с помощью которого можно регулировать угол поворота оси по ходу и против движения часовой стрелки. Таким образом, осуществляется переключение герконов.

Рис. №4. Чертеж с размерами выключателя КВ-04

Регулировка происходит за счет изменения кулачков, расположенных шайбе, они воздействуют на рычаги, при повороте которых перемещается магнит, переключающий геркон.

Рис.№5. Принципиальная электрическая схема подключения концевого выключателя КВ-04.

Рис. №6. Фото концевой выключатель КВ-04.

Бесконтактные концевые выключатели

Концевые или как их еще называют путевые, выключатели бывают бесконтактными, они осуществляют работу, основываясь на применении электромагнитных реле, а также на использовании логических элементов, работа происходит без воздействия со стороны движущейся части устройства.

Бесконтактные путевые выключатели подразделяются на два основных типа по принципу действия и влиянию на чувствительный элемент:

1. Механического воздействия.
2. Параметрического воздействия, за счет изменения физических параметров преобразователя.

Параметрические выключатели подразделяются на следующие типы:

1. Индуктивные.
2. Емкостные.
3. Оптические.

Подключение таких устройств происходит на основе использования 2-х и 3-проводной схемы. Питание в случае с 3-проводной схемы приходит по специальному проводу.

Рис. №7. Бесконтактные путевые выключатели (датчики).

К бесконтактным путевым выключателям предъявляются повышенные требования надежности эксплуатации, потому как работать таким устройствам приходится в тяжелых условиях. Расположение этих устройств находится в рабочей зоне машин и агрегатов, где они могут подвергаться влиянию значительных высоких температур, могут попадать под удар и работать под воздействием сильной вибрации. Также могут находиться под влиянием сильного магнитного поля, на них могут действовать различные, в том числе и агрессивные жидкости и загрязнения.

Особенно важным является высокое требование повышенной частоты срабатывания, особенно в условиях использования на сложных технологиях, например, станочные линии, работающие в автоматическом режиме, сложные транспортные системы, металлургия и литейное производство.

Концевые выключатели KIPRIBOR серии KLS.

Концевые выключатели (концевики) KIPPRIBOR серии KLS — это один из самых распространенных коммутационных элементов, использующихся в промышленности. Они могут применяться как конечные, путевые выключатели, устройства блокировки, коммутационные и переключающие элементы в самом различном промышленном оборудовании.

Концевые выключатели KIPPRIBOR серии KLS имеют несколько конструктивных особенностей, выгодно отличающих их от аналогичных концевиков других производителей:

•
  Привычное исполнение корпуса и большой выбор конструктивных исполнений позволят Вам легко выбрать концевой выключатель, для замены вышедшего из строя и смонтировать его, не прибегая к переделке места крепления.
•
  Надежные рифленые контакты с эффектом скольжения предотвращают образование нагара и обеспечивают надежное размыкание и замыкание цепей управления, продлевая срок службы концевых выключателей.
•
  Произведены на современном и точном оборудовании при постоянном контроле качества. Это обеспечивает стабильное высокое качество обработки и сборки деталей, что придает концевикам KLS эстетичный и конкурентный внешний вид.
•
  Качественные материалы, используемые при изготовлении концевых выключателей KIPPRIBOR, делают их корпус прочными, а детали долговечными, что очень важно для процесса эксплуатации.

Технические характеристики концевых выключателей KIPPRIBOR серии KLS-A5xxxx:

Параметр		Значение параметра
Тип контакта		1 переключающий
Мощность контакта	Номинальный ток (AC-15)(1)	3 А 125/250 VAC
	Термический ток(2)	15 А 125/250 VAC
Механическая износостойкость контактов		1,6 млн. циклов, при номинальном токе
Материал контактов		AgNi

(1) — Категории применения контактов и реле по переменному току в соответствии с МЭК 947−5. AC-15 — это категория применяется к включению электромагнитных нагрузок, мощность которых при включенном электромагните меньше 72 ВА. Например, включение рабочих катушек контакторов.

(2) — действующее (эффективное) значение тока, термическое действие которого должно выдерживать данное электрооборудование в течение заданного времени без повреждений, нарушающих его работоспособность (Стандарт — СТ СЭВ 2726−80).

Таблица выбора концевых выключателей KIPPRIBOR серии KLS-A5xxxx:

Схема подключения концевых выключателей KIPPRIBOR серии KLS-A5xxxx:

Компания PCS — Концевой выключатель Thinswitch

Компания PCS предлагает концевой выключатель Thinswitch™, который проверяет положение возврата пластин выталкивателя перед тем, как позволить пресс-форме закрыться в литьевом прессе. Установите Thinswitch внутри корпуса выталкивателя и просто подключите его к цепи управления прессом, чтобы предотвратить повреждение направляющих или сломанные штифты выталкивателя. Толщина переключателя Thinswitch 3/16 дюйма предназначена для использования со стандартными кнопками останова. Thinswitch также можно использовать для направляющих стержней или других мест в пресс-форме, где пространство ограничено. Предельный переключатель и глобальный Thinswitch являются опциями.
