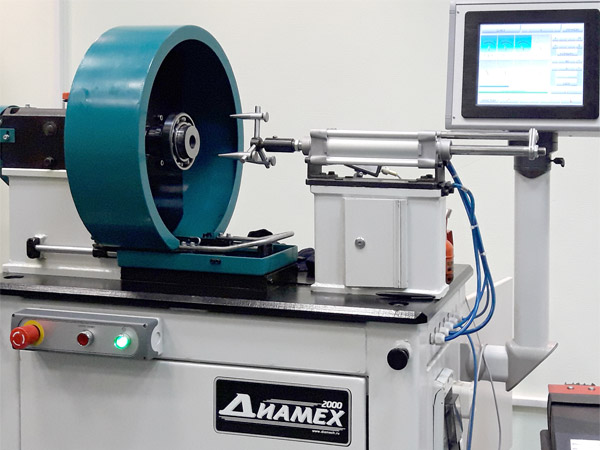

Стенд входного контроля подшипников качения СВК-А

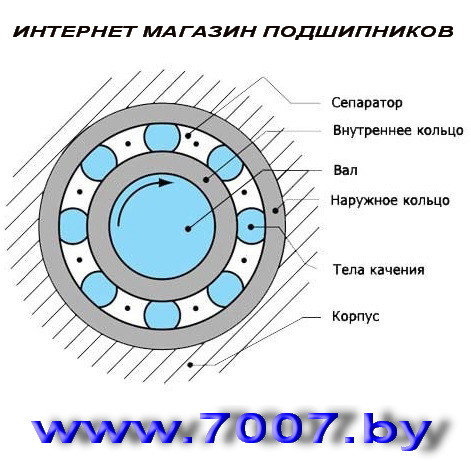

Предназначен для диагностики радиальных и радиально-упорных подшипников качения;

Состоит из привода, шкафа управления, персонального компьютера и специального программного обеспечения.

Часто задаваемые вопросы (FAQ)

Дополнительные фотографии

Видеоролики

Стенд СВК-А. Методы диагностики

Стенд СВК-А. Инструкция по работе

Стенд СВК-А. Комплектация

Отзывы

технические характеристики

Основные параметры

• Внутренний посадочный диаметр диагностируемого подшипника, мм

  35-150

  20-180

• Наружный диаметр диагностируемого подшипника, мм

  42-320

• Ширина диагностируемого подшипника, мм

  7-106

• Диапазон осевой нагрузки на подшипник, Н

  0-2000

• Диапазон радиальной нагрузки на подшипник, Н

  0-2000

• Частотный диапазон применяемых вибропреобразователей, Гц

  20-10 000

• Частота вращения внутреннего кольца контролируемого подшипника, об. /мин.

  1800

  900

• Погрешность контроля частоты вращения вала шпинделя, %

  ±0,5

• Время диагностики, мин

  1,5 (исключая время прогрева подшипника)

Интерфейс

• Напряжение питания, В

  ∼220

• Потребляемая мощность, Вт, не более

  1600

• Подключение к компьютеру

  USB

Конструктивные параметры

• Габаритные размеры, мм

  830х620х560 (привод стенда СВК-А)

  300х450х240 (шкаф управления)

• Масса, кг, не более

  120 (привод стенда, с датчиками)

  30 (шкаф управления)

  50 (комплект цанг)

Эксплуатационные параметры

• Диапазон рабочих температур, ºС

  +17. ..+27

Параметры надежности и гарантии изготовителя

• Гарантийный срок эксплуатации, мес.

  24

• Срок службы, лет, не менее

  10

• Межповерочный интервал

  2 года

Стенд проверки подшипников Протон-СПП

Стенды «ПРОТОН-СПП» предназначены для корректного выявления дефектов подшипников качения (новых, и бывших в употреблении с внутренним диаметром в зависимости то модификации стенда 07-50мм, 40-150мм) перед их установкой при ремонте промышленного оборудования (входной контроль), а также должен проводится выходной контроль подшипников и проверка  подшипников на подшипниковых заводах (выходной контроль).

Согласно международным стандартам контроль подшипников и проверка  подшипников при выходном и входном контроле должен проводиться на определенной частоте вращения при заданной радиальной или осевой нагрузке.

Контроль подшипников при закупке, а также проверка подшипников бывших в употреблении позволяет в разы сократить аварийные остановки производства по причине выхода из строя подшипниковых узлов.

Стенды «ПРОТОН-СПП» предназначены для корректного выявления дефектов подшипников качения (новых, и бывших в употреблении с внутренним диаметром в зависимости то модификации стенда 07-50мм, 40-150мм) перед их установкой при ремонте промышленного оборудования (входной контроль), а также может проводиться диагностика подшипников. Проектирование стенда основывалось на методике выполнения измерения (МВИ) вибрации вращающихся подшипников качения с цилиндрическими отверстием и распространяющейся на следующие подшипники, в т.ч. с одной и двумя защитными шайбами и уплотнениями:

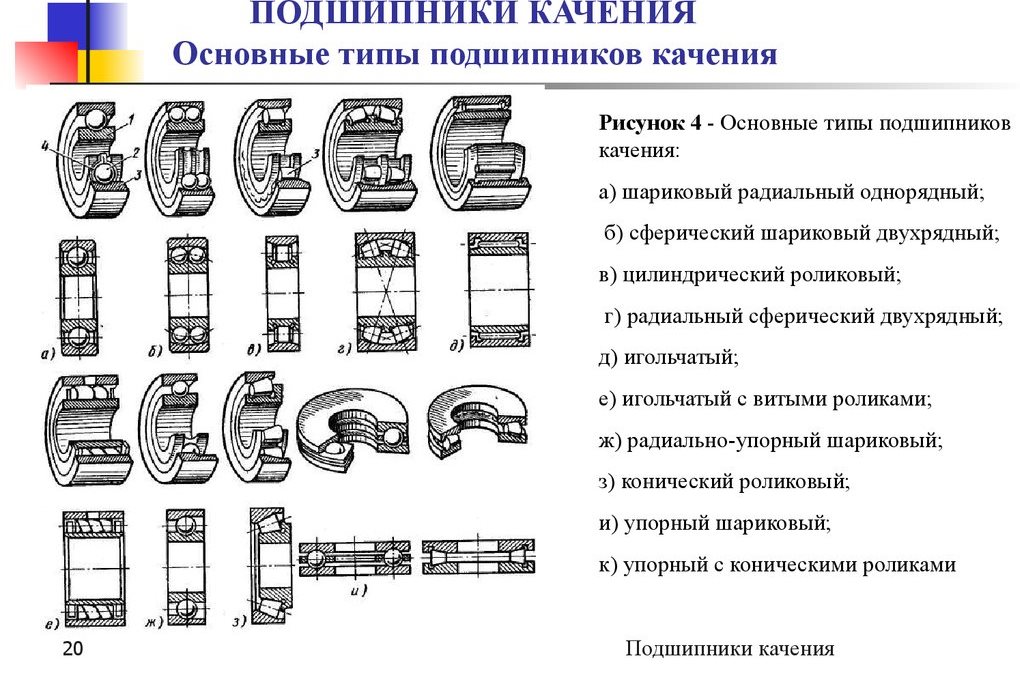

• шариковые радиальные однорядные и двухрядные подшипники;
• шариковые радиально-упорные однорядные и двухрядные;
• роликовые радиальные с короткими цилиндрическими роликами;

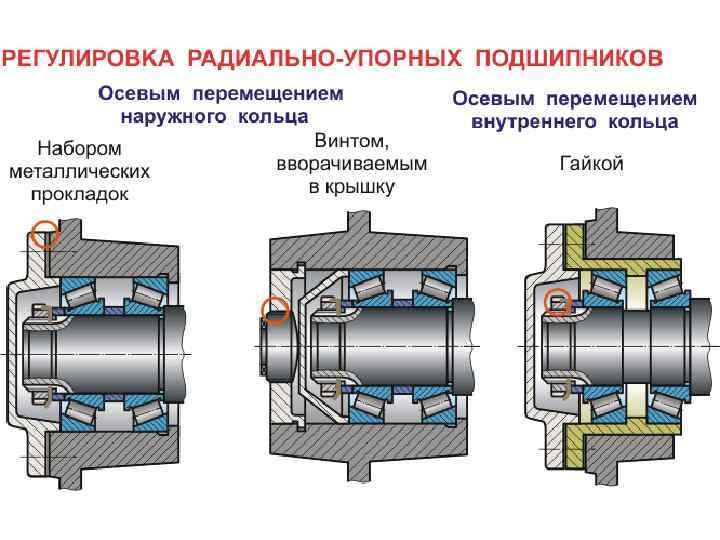

• роликовые конические подшипники;
• роликовые радиальные сферические однорядные и двухрядные;
• роликовые радиально-упорные сферические подшипники.

Используемая при проектировании стенда МВИ утверждена головным институтом подшипниковой промышленности ВНИПП (г. Москва) 01 июля 2004г. под номером МВИ ВНИПП.002-04 и предназначена для обязательного использования в подшипниковой отрасли и использования на предприятиях-потребителях и других пользователей подшипников качения.

Разработка стенда контроля качества подшипников проводилась совместно со специалистами подшипниковых заводов. Стенд входного контроля подшипников сертифицирован и внесен в Государственный реестр средств измерений. Данные стенды имеют международный сертификат IORS:2010 и соответствие ISO 15242-1,2:2004. Операторы, работающие на любых стендах входного контроля должны быть аттестованы в учебном центре ООО «Балтех» по курсу ПУ-201 «Надежность подшипниковых узлов».

Назначение:

• Автоматическая диагностика подшипников технического состояния подшипников качения различной модификации.
• Регистрация и анализ вибросигналов, с целью выявления особенностей технического состояния подшипников качения.
• Хранение базы данных подшипников качения, подбор аналогичных, по геометрическим размерам, подшипников с целью замены.
