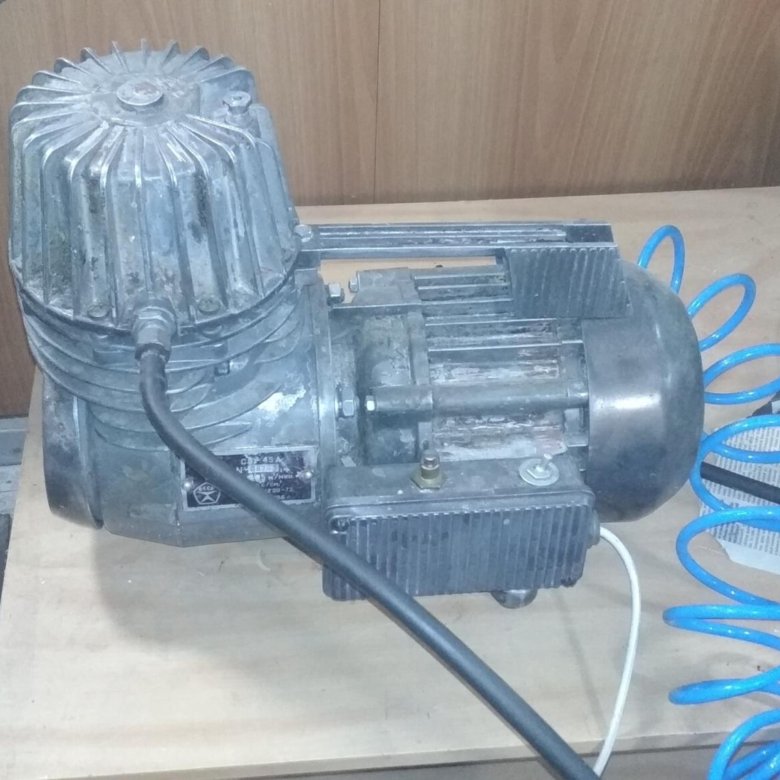

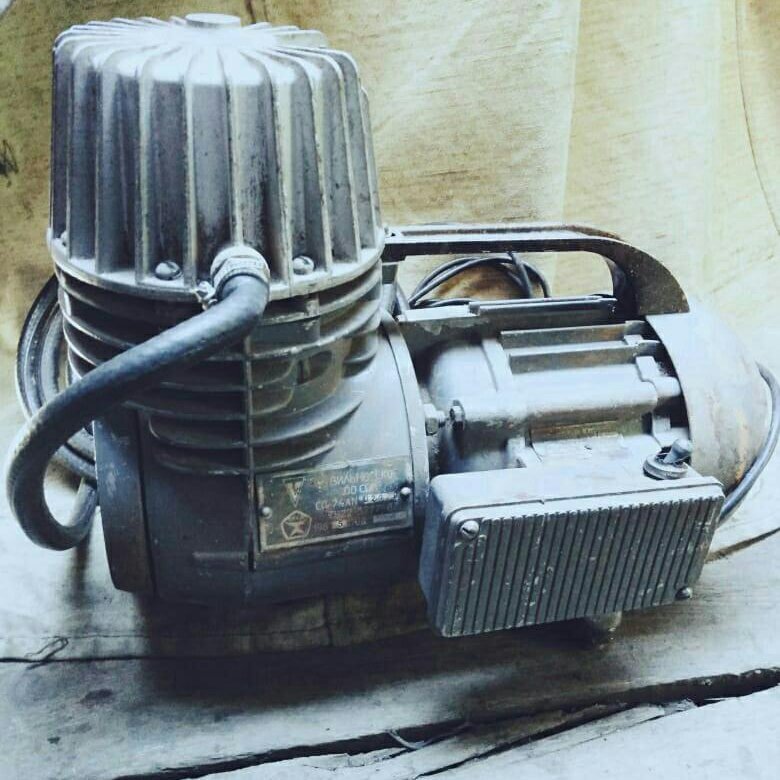

Диафрагменный компрессор СО-45 (смотрите рисунок ниже) представляет собой переносную установку, состоящую из механизма, размещенного в полости картера, компрессора и фланцевого электродвигателя 13 однофазного тока, смонтированных на литой алюминиевой плите.

Компрессор СО-45

1 — шатун, 2 — подушка, 3 — грибок, 4 — ниппель для сжатого воздуха, 5 — головка, 6 — редукционный клапан, 7 — фильтр, 8 — крышка фильтра, 9 — основание клапана в сборе, 10 — всасывающий клапан, 11 — нагнетательный клапан, 12 — диафрагма, 13 — электродвигатель.

Внутри картера на подшипниках вращается удлиненный вал электродвигателя, на котором посажены левый и правый противовесы. Левый противовес выполнен совместно с эксцентриком и имеет эксцентриситет, равный 6 мм.

На эксцентрике вала на подшипнике посажен шатун 1. К шатуну прикреплены подушка 2 и грибок 3 с набором диафрагм между ними. Диафрагмы по периметру закреплены между буртом картера и основанием 9 клапанов. В основание вмонтированы нагнетательный 11 и всасывающий 10 клапаны.

На основании клапанов установлена головка 5 с ребрами, которая является воздухосборником. Герметичность головки и оснований клапанов обеспечивают уплотняющие прокладки.

В верхней части головки находится фильтр 7 и кольцевое отверстие, через которое воздух поступает в рабочую камеру компрессора через всасывающий клапан во время хода диафрагмы от верхней мертвой точки к нижней.

При обратном ходе шатунной группы воздух в рабочей камере сжимается и под давлением 3 кгс/см² через нагнетательный клапан направляется в головку (воздухосборник), а из воздухосборника поступает по резиновому шлангу к краскораспылителю. В верхней части воздухосборника установлен клапан, который является одновременно регулятором давления и предохранительным клапаном. Предохранительный клапан отрегулирован на давление 3,1 кгс/см².

Компрессор снабжается резиновым шлангом длиной 3 м, пятью диафрагмами, двумя клапанами, двумя прокладками и одним вкладышем.

Правила эксплуатации компрессоров

Перед первым пуском компрессора необходимо залить в картер, фильтр воздуха и масляный насос компрессорное масло. В отверстие картера заливают приблизительно 2 л масла, проверяя уровень его щупом-масломером. В картере должно быть столько масла, чтобы уровень его находился между верхней и нижней рисками масломера.

Чтобы залить масло в воздушный фильтр, необходимо отвернуть барашек на крышке воздушного фильтра, снять крышку и залить масло до уровня, указанного в заводском паспорте. Затем нужно поставить крышку на место и закрепить ее барашком.

«Справочник молодого маляра», Ф. Ф. Мовчан


Компрессор диафрагменный со 45б инструкция

Автор admin На чтение 10 мин Просмотров 101 Опубликовано 03.06.2020

Мембранный компрессор SO-45 (см. Рисунок ниже) представляет собой переносную установку, состоящую из механизма, расположенного в полости картера, компрессора и 13-фазного однофазного электродвигателя с фланцевым соединением, установленного на литой алюминиевой пластине.

Компрессор СО-45

1 – шатун, 2 – подушка, 3 – грибок, 4 – штуцер сжатого воздуха, 5 – головка, 6 – редуктор давления, 7 – фильтр, 8 – крышка фильтра, 9 – узел основания клапана, 10 – впускной клапан, 11 – сливной клапан, 12 – диафрагма, 13 – электродвигатель.

Внутри картера удлиненный вал электродвигателя вращается на подшипниках, на которых установлены левый и правый противовесы. Левый противовес выполнен вместе с эксцентриком и имеет эксцентриситет 6 мм.

Шатун 1 размещен на эксцентрике вала на подшипнике, к шатуну прикреплены подушка 2 и гриб 3 с рядом диафрагм между ними. Диафрагмы по периметру закреплены между заплечиком картера и основанием 9 клапанов. Выпускной клапан 11 и впускной клапан 10 установлены в основании.

На основании клапанов установлена ​​головка блока цилиндров 5 с ребрами жесткости, которая представляет собой воздухосборник. Герметичность головки клапана и оснований обеспечивается прокладками.

В верхней части головки расположен фильтр 7 и кольцевое отверстие, через которое воздух поступает в рабочую камеру компрессора через впускной клапан при движении диафрагмы от верхней мертвой точки к нижней.

При обратном ходе шатуна воздух в рабочей камере сжимается и под давлением 3 кгс / см 2 через выпускной клапан направляется в головку (воздухосборник), а из воздухосборника через резиновую шланг к пистолету-распылителю. Вверху воздушного резервуара установлен клапан, который одновременно является регулятором давления и предохранительным клапаном. Предохранительный клапан настроен на давление 3,1 кгс / см 2 .

Компрессор поставляется с резиновым шлангом длиной 3 м, пятью диафрагмами, двумя клапанами, двумя прокладками и рубашкой.

Правила эксплуатации компрессора

Перед первым запуском компрессора необходимо залить компрессорное масло в картер, воздушный фильтр и масляный насос. В отверстие в картере наливают около 2 литров масла, проверяя уровень щупом. В картере должно быть достаточно масла, чтобы уровень находился между верхним и нижним риском измерителя масла.

Чтобы залить масло в воздушный фильтр, необходимо открутить винт с накатанной головкой на крышке воздушного фильтра, снять крышку и долить масло до уровня, указанного в заводском паспорте. Затем нужно поставить крышку на место и закрепить винтом с накатанной головкой.

«Учебник молодого художника», Ф.Ф. Мовчан

При длительной остановке компрессора цилиндр и стенки клапана смазываются следующим образом. Крышки цилиндров и клапаны снимаются, а компрессорное масло марки Т или автол. 10-18 заливается на поршни компрессора, и коленчатый вал несколько раз медленно проворачивается так, чтобы масло покрыло стенки цилиндров и поршни. При сборке компрессора оси скользящих колес тщательно и густо смазываются консистентной смазкой,…

В зимних условиях масло необходимо подогреть перед запуском компрессора. Количество масла в картере проверяется щупом дважды за смену и доливается по мере необходимости. В течение первых 100 часов работы менять масло в картере необходимо через 15-20 часов, затем через 100 ч. Перед запуском необходимо внимательно осмотреть компрессор и убедиться, что…

CO-2	SO-7A	0-39A	SO-62A	SO-45A	КМ-70
Расход, м3 / ч	28-30	28-30	4.2
Рабочее давление, МПа	0,4	0,6	0,7	0,6	0,3
Диаметр цилиндра, мм	67,5	81,9	—	—
Ход поршня, мм	—	—
Скорость вала двигателя	13,3	23,5
Электродвигатель:
мощность, кВт	0,27	0,6
частота вращения	23,7	23,5	23,7	23,5
Емкость ресивера, л	—	—
Давление, при котором регулируется предохранительный клапан, МПа	0,5	0,8	0,8	0,7	—	—
Габаритные размеры, мм	1230X 485X	1000X 480X	380X 310X	930X 496X	415X 245X	375X 230X
Вес (кг.

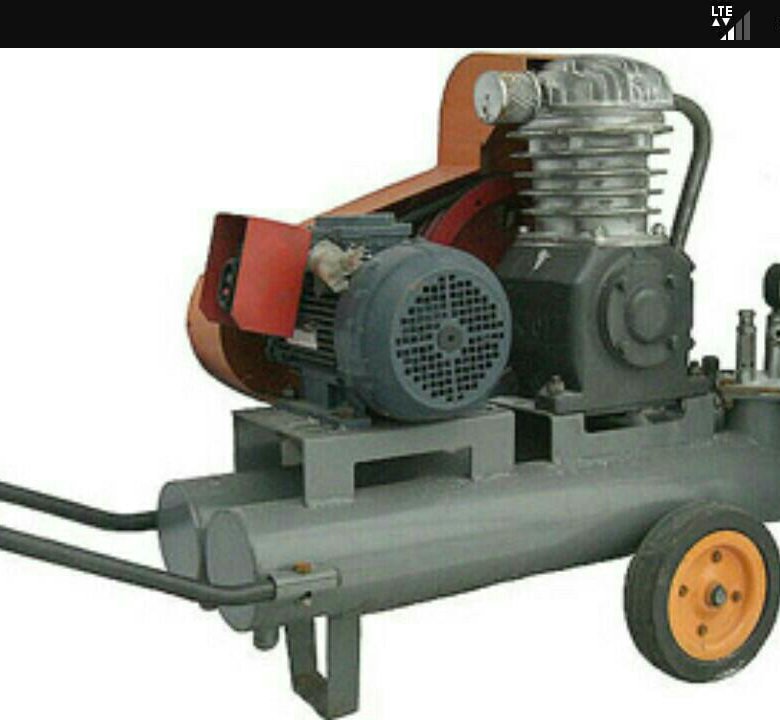

Мобильные компрессоры (СО-2 С0-7А, 0-39А и СО-62А) представляют собой одноступенчатые двухцилиндровые поршневые компрессоры одностороннего действия с воздушным охлаждением. Ресивер 1 (рис.58), состоящий из двух стальных труб, соединенных между собой, предназначен для выравнивания пульсаций воздуха, устранения колебаний давления в пневмолинии при постоянном потреблении сжатого воздуха и частичной очистке воздуха от воды и воды масло.

Рис. 57. Пневмораспыление мастичных смесей: 1 – наконечник, 2 – распылитель, 3 – бак, 4 – пробковый клапан, 5 – штуцер

Все сборочные единицы компрессоров СО-2, СО-7А и 0-39А смонтированы на ресивере, а СО-62А – на тележке. Электродвигатель с компрессором связан клиноременной передачей. Для управления компрессоры оснащены колесами и ручками. Компрессор СО-45А (рис. 59) представляет собой одноступенчатую диафрагму, предназначенную для работы с краскораспылителем производительностью до 50 м2 / ч. Компрессор приводится в действие однофазным электродвигателем переменного тока с фланцевым соединением. Шатун эксцентрично закреплен на коленчатом валу. Движение передается мембраной 2 диаметром 120 мм, за счет воздействия вибраций которой воздух всасывается и выпускается. В головке компрессора установлен предохранительный клапан.

Рис. 58. Принципиальная схема мобильного компрессора: 1 – ресивер, 2 – воздушный фильтр, 3 – распределительный клапан, 4 – регулятор давления, 5 – манометр, 6 – поршень, 7 – воздушный фильтр, 8 – камера для всасываемого воздуха, 9 – камера для отработанного воздуха, 10 – выхлопная труба, 11 – корпус компрессора, 12 – предохранительный клапан

Очистители воздуха. Воздушный фильтр СО-15А (рис. 60) представляет собой сварной стальной баллон 4 емкостью 1,2 литра, в котором установлено фильтрующее устройство. Предохранительный клапан срабатывает при превышении допустимого давления, то есть более 0,6 МПа, и регулятор поддерживает заданное давление воздуха, сбрасывая излишки в атмосферу. Перед работой воздушный фильтр подключается к сети сжатого воздуха с помощью отрезка шланга, подсоединенного к штуцеру 1. Сжатый воздух поступает во внутреннюю полость цилиндра 4 и, проходя по спиральному каналу с большой скоростью, отделяется под действием центробежных сил, частично выделяющих масло и влагу, которые стекают в нижнюю часть внутренней полости цилиндра. После грубой очистки сжатый воздух проходит через сетку и фильтрующую прокладку, расположенную внутри цилиндра 4, и освобождается от оставшейся воды и масла.

В конце каждой рабочей смены воздушный фильтр очищается от масла и воды через сливной кран 15.

Если давление сжатого воздуха в сети превышает необходимое для работы с ручным пистолетом-распылителем, трубки для анализа сжатого воздуха подключаются к штуцерам клапанов 8 и 9. Сжатый воздух пропускается через редуктор, регулировка необходимого давления винтом 7. Давление проверяется двумя манометрами.

Рис. 59. Мембранный компрессор СО-45А: 1 – воздушная камера, 2 – диафрагма, 3 – эксцентрик, 4 – электродвигатель, 5 – выключатель, 6 – шланг с заглушкой

Габаритные размеры воздушного фильтра СО-15А (высота X ширина по одной оси X одинакова, по другой) – 480X315X170мм.

Воздушный фильтр СО-35 мобильный, представляет собой баллон емкостью 35 литров с герметичной крышкой, заполненной коксом, и двумя войлочными прокладками с сеткой. На крышке находится переходник с двумя кранами-дозаторами и манометром. В верхней части баллона расположен клапан для фиксации патрубка подачи сжатого воздуха. Внизу баллона находится кран для слива воды и масла. Габаритные размеры (высота X ширина) – 1080×360мм.

Рис. 60. Воздушный фильтр СО-15А: а – общий вид, б – схема; 1 – штуцер для подключения трубы, 2 – нижняя крышка, 3 – труба, 4 – баллон, 5 – стакан со спиралью, б – редуктор, 7 – винт регулировки давления воздуха, 8, 9 – клапаны для анализа редуцированного сжатого воздуха, 10 , 11 – краны для отбора проб воздуха без понижения давления, 12, 13 – войлочные фильтры, 14 – сетка, 15 – сливной кран

§ 25. Механизмы нанесения красок в электростатическом поле

Метод нанесения синтетических красок в высоковольтном электростатическом поле (61) основан на способности частиц лакокрасочного состава, получивших отрицательный заряд и движущихся по силовым линиям постоянного электрического поля, оседать на заземленный продукт (привлекательное свойство противоположно заряженных тел). Метод электроокрашивания применяется для отделки железобетона, дерева и других строительных изделий. Окрашивание диэлектриков (стекло, резина, некоторые виды пластиков) возможно при установке заземленных металлических экранов, а также при создании токопроводящих пленок на поверхности изделий. Качество электроокрашивания изделий зависит от физико-химических и электрических свойств лакокрасочного состава и режима покраски. Во время электростатического нанесения частицы краски загружаются в контейнер 5 электрораспылителя. Емкость может быть разной формы: чашка, гриб, диск, прорезь. Впоследствии заряженные частицы переносятся на окрашенную поверхность 6, имеющую противоположный заряд. Перед началом электроокрашивания определяются следующие оптимальные параметры процесса: напряжение на электроде, мощность распылителя, расстояние между электродом и окрашиваемой деталью, количество краски, необходимое для подачи электрода, удельное и постоянное объемное сопротивление диэлектрика краски, указанной в инструкции, вязкости краски, температуры и влажности воздуха, а также скорости движения электрода. Установка электростатической окраски УРЭГ-1 предназначена для нанесения эмалей и красок на поверхность металла или других токопроводящих изделий с вязкостью 18-30 с (по ВЗ-4). Агрегат работает совместно с компрессором СО-7Б, состоит из бака для впрыска краски (объемом 16 литров), блока электропитания, пульта управления с КИПиА. Для автономного питания предусмотрена аккумуляторная батарея. Все оборудование устанавливается на четырехколесной тележке: электростатический аппарат Dekostat позволяет красить стены с люлек или вышек. Аппарат состоит из двух частей: генератора высокого напряжения, питающего постоянный ток от 80 до 120 кВ, и краскопульта. Распылитель состоит из емкости для электродов, в которую краска подается по трубчатой ​​трубке, изолированной от любого напорного бака. «Декостат» – высоковольтный прибор, поэтому при подготовке к работе и работе с ним необходимо строго соблюдать требования безопасности. Сначала на стержне укрепляют электрод конденсатора, освобождают контакт высоковольтного кабеля от предохранительного зажима. Затем высоковольтный контакт вставляется в розетку и фиксируется резьбовым зажимом. Высоковольтный кабель заземляется на контакт заземления, расположенный рядом с гнездом для подключения кабеля, и подключаются панели управления. После проверки правильности подключения электрода-контейнера и высоковольтного кабеля на противоположной стороне аппарата клемму «Земля» подключают к общему контакту заземления. Только после тщательной проверки качества контактов заземляющих проводов на блоке и на заземляющем устройстве разрешается подключать блок Decostat к сети переменного тока. Если в помещении рядом с установкой нет розетки, для подключения Decostat используется удлинительный кабель с вилкой и розеткой с замкнутыми контактами, чтобы исключить возможность случайного контакта человека с токоведущими частями. Готовность установки «Декостат» к работе проверяется по свечению контрольной лампы при нажатии кнопки включения на генераторе или контрольного переключателя на стержне контейнера-электрода. Если загорается лампочка, а агрегат не работает, электрик должен определить зону неисправности. Для этого отсоедините высоковольтный кабель от генератора, включите генератор и постепенно вставьте высоковольтный контакт высоковольтного кабеля в гнездо генератора, внимательно наблюдая за коронным разрядом. Появление разряда свидетельствует о исправности генератора и неисправности кабеля. Отсутствие разряда свидетельствует о неисправности генератора. Если генератор неисправен, замените предохранитель 0,5 А на панели управления генератора. Если замена предохранителя не удалась, выключите генератор, снимите крышку и проверьте все три предохранителя, установленные рядом с реле зажигания генератора. При этом соблюдаются правила техники безопасности. Если предохранители в исправном состоянии, они проверяют работу реле и лампы резистора, которая в хорошем состоянии должна слабо гореть в темноте. Все остальные неисправности генератора устраняют в мастерской. Технология покраски заключается в том, что емкость электрода с краской приближается к подготовительной вертикальной поверхности на расстояние 30-50 см, в зависимости от натяжения и материала краски, и перемещается снизу вверх сверху. Толщина нанесенного слоя краски регулируется изменением расстояния между резервуаром и окрашиваемой поверхностью. Преимуществами метода окраски изделий в высоковольтном электрическом поле по сравнению с обычным пневматическим напылением являются снижение расхода краски на 30-70%, возможность полной механизации и автоматизации работ, а также улучшение гигиены и гигиены гигиенические условия труда.

Общие условия выбора дренажной системы: Дренажная система выбирается исходя из характера защищаемого.

Контактное лицо: как указано в рекламе

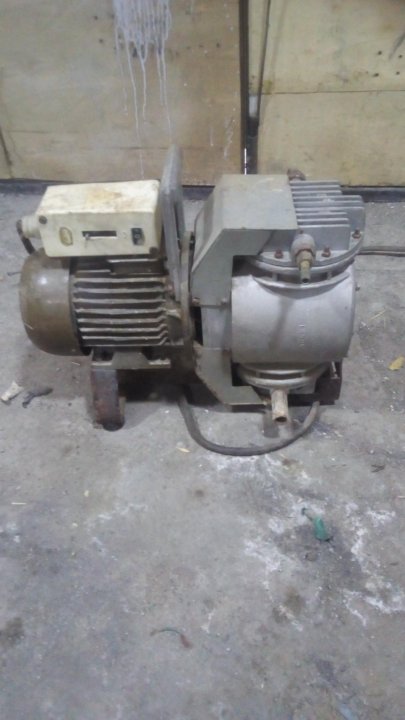

Продается мембрана компрессора СО – 45 А, рабочая.
Предназначен для получения сжатого воздуха, необходимого для производства небольших покрасочных работ с использованием распылителей, аэрографии, накачивания шин и других работ, требующих давления до 3 кгс / см2 и расхода воздуха 0,05 м3 / мин
Сжатый воздух, получаемый мембранными компрессорами, не содержит ни малейших следов масла и может использоваться в медицинской и пищевой промышленности, а также в пневматической автоматике. Компрессоры не требуют смазки.
Характеристики:
Производительность – 3 м / час
Давление сжатия – 3 кгс / см2
Диаметр мембраны -120 мм
Ход открытия 12 мм
Частота вращения коленчатого вала – 24 об / с
Объем напора 0,8 л
Электродвигатель:
Мощность – 0,27 кВт
Род тока – однофазный переменный
Напряжение – 220 В
Частота – 50 Гц
Габаритные размеры:
Длина – 425 мм
Ширина – 245 мм
Высота – 355 мм
Вес – 21 кг
