Зерноуборочный комбайн: строение, особенности и применение…

📝ЗЕРНОУБОРОЧНЫЙ КОМБАЙН – это сложная специализированная машина, предназначенная для уборки зерновых культур (пшеница, ячмень, кукуруза, соя и др). Такие машины производят сразу несколько операций за один проход: срезание или подбор убираемой культуры из валка, обмолот зерна в молотильно-сепарирующем устройстве, измельчение и распределение по полю пожнивных остатков. Главная задача такой сложной конструкции – получить чистое зерно, которое после выгрузки с комбайна пойдет на первичную обработку, сушку, переработку или на хранение под семенной фонд следующего года.

📌ИСТОРИЯ РАЗВИТИЯ:

В течение всего XIX века многие конструкторы по всему миру независимо друг от друга проводили эксперименты по созданию сложных механизированных машин для уборки урожая зерновых. Первые прототипы современных комбайнов имели конную тягу и частично замещали ручной труд, что позволяло проводит уборку в более сжатые сроки.

Важной вехой в развитии комбайнов стал 1905 год, когда американская компания Holt представила миру первый самоходный комбайн на паровой тяге. Спустя два года этой же компанией была создана машина уже с двигателем внутреннего сгорания. Первым же советским самоходным комбайном стала модель «Сталинец-4», созданная и запущенная в производство сразу на нескольких заводах в 1947 году.

Наиболее активное развитие самоходные зерноуборочные комбайны получили уже во второй половине XX века. Особый вклад в это развитие внесли такие компании как InternationalHarvester, Massey-Harris и CLAAS.

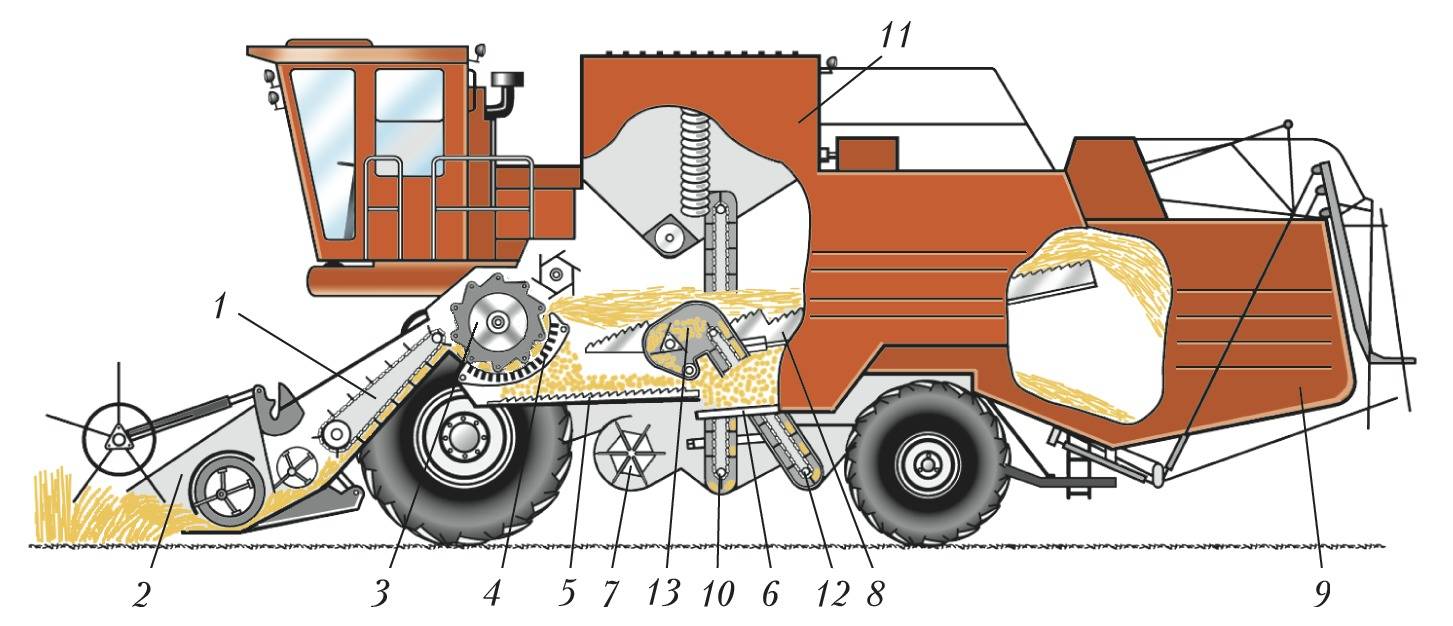

📌КОНСТРУКЦИЯ КОМБАЙНА:

Современные зерноуборочные комбайны имеют схожую конструкцию и включают следующие элементы:

✅Жатка (производит срез или подбор культуры из валка и направляет ее к наклонной камере).

Подробнее о выборе и особенностях работы с жатками:

Очесывающие жатки: отзывы и применение…

Безрядковые жатки: особенности выбора. ..

Жатка для уборки сои: как выбрать?

✅Наклонная камера (фиксирует жатку на комбайне и направляет скошенную массу в приёмную камеру).

✅Молотильно-сепарирующее устройство или МСУ (принимает скошенную массу через приемную камеру, производит обмолот и очитку зерен от соломы и примесей).

Как повысить эффективность: Решета для комбайна УВР «Клаузер»…

✅Измельчитель соломы (производит измельчение стеблей культуры и распределяет их за комбайном).

✅Зерновой бункер (накапливает чистое зерно, прошедшее обмолот и очистку в МСУ).

✅Другие элементы конструкции: кабина, двигатель и, чаще, 4-х колесное шасси.

МСУ является важным элементом и сердцем любого зерноуборочного комбайна, в большей степени определяющее его особенности, производительность и спецификацию. Все МСУ можно разделить на три типа:

✅Клавишно-барабанные: классический вариант, состоящий из 1-2х барабанов, клавишного соломотряса, решет и вентилятора.

✅Роторные: более производительный вариант МСУ, где обмолот и сепарация происходят в продольном или поперечном роторе, а финальная доочистка как в классическом варианте – на решетах.

✅Гибридные: включают в конструкцию поперечный молотильный барабан, продольный ротор и систему решет. Объединяют преимущества двух предыдущих вариантов МСУ.

Подробнее о видах МСУ: Клавишный или роторный комбайн — какой выбрать?

О выборе роторного комбайна: Комбайны JohnDeere и CASEIH: в чем разница?

📌ИНТЕРЕСНЫЕ ФАКТЫ:

✅Мощностной диапазон: так же, как и трактора, зерноуборочные комбайны имеют широкий диапазон по мощности двигателя – обмолот большого потока зерновой массы не менее трудоемкая операция, чем глубокая обработка почвы. Так, на данный момент самый высокий показатель мощности 790 лс у комбайнов CLAASLexion 8900 и FNDT Ideal 10, которые оснащаются двигателем D26 от компании MAN.

✅Широкий выбор жаток: для раздельной уборки на комбайны устанавливают подборщики шириной не более 2-3 метров. Для прямого же комбайнирования рынок жаток может предложить, как шнековы насадки шириной 10-11 м, так и дреперные с еще большим захватом. На данный момент лидер в этом сегменте австралийская Midwest, которая выпускает жатки с захватом более 18 м.

📋РЕЗЮМЕ:

Зерноуборочные комбайны являются одними из самых сложных, технологичных и дорогостоящих сельскохозяйственных машин, так как производят комплекс операций с конечным результатом полевых работ – урожаем, который далее с поля в виде зерна поступает на последующую переработку. Любые недостатки конструкции комбайна и ошибки в настройке на этапе уборки могут повлечь серьезные потери в качестве и количестве полученного зерна.

Поэтому современные комбайны более чем трактора и другая самоходная техника оснащаются самыми последними техническими решениями, в том числе системами интеллектуальной настройки МСУ в режиме «онлайн», автоматической синхронизацией с другими машинами на поле, такими как комбайны и бункеры-перегрузчики, а также датчиками урожайности с «по гектарной» привязкой и многими другими технологиями, позволяющими получить наибольшую рентабельность от возделывания сельскохозяйственных культур.

Устройство и настройка роторного комбайна для максимальной производительности

Рассмотрим, каким образом настраиваются ключевые узлы в роторном зерноуборочном комбайне для достижения его максимальной производительности и минимизации потерь.

Подбор правильных настроек роторной молотильно-сепарирующей системы

Ключ к достижению максимальной производительности роторной машины состоит в правильном подборе зазора подбарабанья и оборотов ротора. На пшенице и ячмене не стоит стесняться открывать зазор подбарабанья вплоть до 16-18 мм при нормальных условиях уборки. Если за ротором нет невымолоченных колосков (проверяется в валке после прохода комбайна), значит, зазор подобран правильно. Бывает, с традиционных клавишных машин операторы пересаживаются на роторные и «душат» ротор, устанавливая зазор 4-6 мм. В этом случае роторная машина не реализует свой потенциал производительности и демонстрирует высокий расход топлива.

Рисунок 1 «Схема работы молотильно-сепарирующей системы комбайнов серии S»

Настройка скорости подачи материала в ротор

На роторных комбайнах всегда можно установить повышенную или пониженную (для пропашных культур) рабочую скорость наклонной камеры и приемного битера.

Повышенные скорости нужны для пшеницы, ячменя, мелкозерновых культур, рапса. Пониженные скорости – когда вам требуется максимальное качество зерна. Для кукурузы, подсолнечника, сои, гороха – чтобы зерно не травмировать.

Функция настройки скорости входит в базовую комплектацию на всех роторных машинах John Deere.

Выбор правильного типа подбарабанья

При работе на пшенице, ячмене, рапсе и мелкозерновых колосовых культурах отлично показывает себя комбинация двух мелкоячеистых и одного крупноячеистого подбарабанья, это базовая комплектация для всех машин серии S700.

При уборке крупносемянных культур: сои, кукурузы, подсолнечника и гороха, щадящий обмолот обеспечивает прутковое подбарабанье. Оно поставляется в качестве опции для обеспечения универсальности машины.

Когда вы идете с мелкоячеистым подбарабаньем на уборку гороха, кукурузы, сои – вас ждут потери. Через мелкоячеистое подбарабнье такое зерно просто не может пройти.

Если у вас есть небольшие площади под пшеницей, а остальное занимают крупносемянные культуры (характерно для южных регионов), можно заказать прутковое подбарабанье с комплектом быстро устанавливаемых планок для уборки злаковых культур, чтобы материал нормально обмолачивался. , а на пропашных просто отстегнуть. Установка или снятие такого комплекта в полевых условиях занимает 5 – 10 минут.

Если вы молотите пшеницу, ячмень и другие мелкозерновые культуры на прутковом подбарабанье, вас ожидают недомолот и перегрузка системы очистки со всеми вытекающими.

Настройка зоны сепарации ротора

Комбайны серии S700 всегда идут с завода с крышками, установленными на решетках в зоне сепарации.

Три ряда крышек устанавливаются слева по ходу и два ряда — справа.

Для уборки мелкозерновых культур всегда рекомендуется начинать с базовой настройки: слева по ходу оставляется один верхний ряд, справа все крышки снимаются.

При уборке крупносемянных культур должны быть сняты все крышки, чтобы не ограничивать площадь активной сепарации.

Возникает вопрос: почему их тогда вообще ставят? Завод делает это для того, чтобы гарантировать их поставку с машиной. Крышки устанавливаются для регулирования загрузки решетного стана при поступлении большого количества перебитой соломы (ломкая незерновая часть урожая) на решетный стан.

Рисунок 2. «Комбайны серии S – Зона сепарации»

Загрузка ротора, ключ к эффективной уборке

Плотная загрузка ротора массой – ключ к эффективной уборке.

Обмолот в аксиально-роторных системах происходит за счет трения массы о массу. Сепарация зерна осуществляется за счет того, что слои растягиваются между вращающимся ротором и стационарным кожухом, при этом пальцы в сепарирующей части ротора вспушивают и прочесывают массу, обеспечивая эффективную сепарацию зерна. При этом, в ряде случаев, увеличение скорости уборки (загрузки ротора), может привести к снижению потерь, в отличие от клавишных комбайнов, где есть прямая зависимость между ходовой скоростью и потерями.

Для контроля загрузки двигателя комбайна  имеется специальная шкала нагрузки. Не стесняйтесь эксплуатировать машину ближе к 90-100% по этой шкале (верхняя часть зеленой зоны). Падение оборотов более чем на 50 об/мин от номинальных сигнализирует о перегрузке двигателя – необходимо снизить скорость уборки.

Настройка системы очистки

Обычно рекомендуется зазор верхнего и нижнего решета подбирать по схеме 2 к 1. Например – верхнее 16, нижнее 8. Это базовый принцип. При сильном уменьшении зазора нижнего решета (для увеличения чистоты пробы бункерного зерна) в систему домолота попадает большое количество свободного зерна. Оно возвращается либо на ротор, либо обратно к системе очистки, что может приводить к увеличению потерь.

John Deere предлагает эксклюзивную систему шнековой транспортировки зернового вороха. В ней есть возможность регулировки равномерности загрузки решетного стана зерновым ворохом за счет пластин, установленных в желобах центральных шнеков. Эту регулировку, как только машина пришла в хозяйство, необходимо провести один раз и далее, по необходимости. Слева по ходу пластинка выдвигается на одну треть от заводского положения. Справа рекомендуем выдвинуть ее на четверть от заводского положения.

Зачем это делается? При работе обычно больше нагружаются края ротора, что нормально для всех роторных систем. Чтобы компенсировать это, мы, как у воронки, расширяем жерло – поднимаем пластинки и догружаем среднюю часть решетного стана. Масса после этого равномерно ложится во все четыре желоба. В результате сокращаются потери.

Рисунок 3. «Комбайны серии S – Система очистки»

Удлинитель верхнего решета настраивается вручную. Базовый зазор рекомендуется устанавливать около 7 мм для всех типов культур – в диапазоне 5-10 мм. Существует приложение для мобильных устройств «GoHarvest», позволяющее подобрать оптимальные базовые настройки под каждую культуру.
