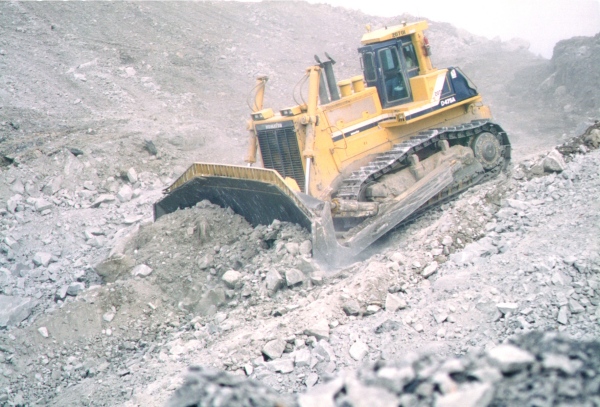

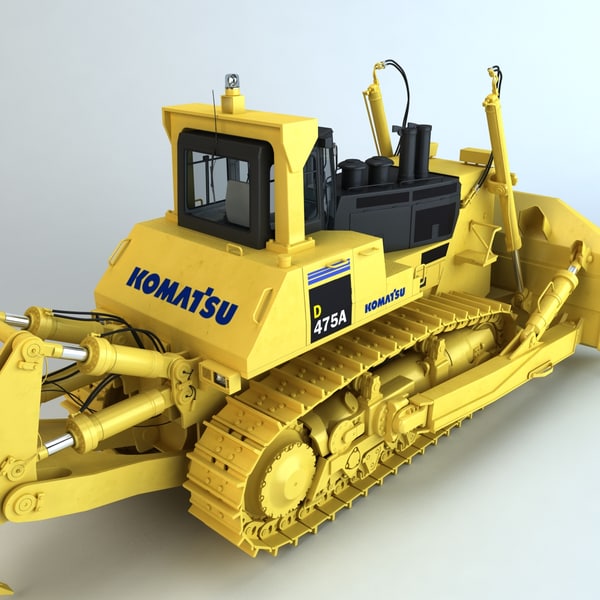

Самым производительным и мощным бульдозером в линейке Комацу является бульдозер Komatsu D475A-5. Современная силовая установка мощностью 860 л.с., отличается не только низким потреблением топлива, но и пониженным уровнем шума. Двигатель соединён с коробкой через гидравлический трансформатор, при необходимости трансформатор автоматически блокируется, передавая всю выходную мощность двигателя без потерь коробке передач. Опционально на бульдозер Komatsu D475A-5 может быть установлена система контроля пробуксовки гусениц. Применение этой системы даёт ряд плюсов, снижается расход топлива, так как двигатель работает в оптимальном режиме, не расходуя топливо в пустую на пробуксовку, повышается манёвренность и управляемость бульдозера, снижается нагрузка на ходовую часть и повышается срок службы запасных частей ходовки Komatsu.

Преимущества.

• Два цилиндра регулировки угла перекоса. Больше скорость и угол перекоса по сравнению со стандартным оборудованием.
• Система самодиагностики для контроля состояния бульдозера и предупреждения о неисправностях.

Технические характеристики.

Вернуться в категорию

Семейство тяжелых бульдозеров Коматсу — технические характеристики, описание, схемы | Бульдозеры | Hard-Machines.

ru

Вся техника Коматсу подтверждает свою надежность, востребованность и способность справляться с большими и сложными объемами работ на протяжении всей своей истории производства и эксплуатации. Тяжелые бульдозеры Комацу по праву занимают верхние позиции в этом рейтинге, так как они способны выполнять такие работы, которые не под силу более  легким тракторам в линейке моделей Komatsu.

Комацу Д 275

Большая эксплуатационная масса гусеничного трактора (50,8 тонн) и мощный двигатель (410 л.с.) обеспечивают технические возможности машины рыхлить и разрабатывать твердые породы и бульдозировать большие объемы тяжелых строительных материалов. Этому же способствует большая вместимость прочного полусферического (13,7 м³) или сферического (16,6 м³) отвала с легированным ножом.

Кроме этих особенностей Комацу 275, технические характеристики двигателя и ходовой части также способствуют созданию высокой производительности бульдозера. Двигатель Komatsu D275 имеет прямой впрыск топлива, турбонаддув и автоматически регулируемый вентилятор охлаждения двигателя. Регулирование осуществляется путем изменения вращения вентилятора на основании температуры жидкости охлаждения.

Ходовая часть усовершенствована К-образными каретками, которые снижают нагрузки на ходовую часть, снижают вибрацию машины и обеспечивают плавность движения при неровном рельефе.

Комацу Д 355

Бульдозер Комацу Д 355 обозначается литерой «А». Трактор Komatsu D355 с литерой «С» является трубоукладчиком. Бульдозер имеет массу 54,2 тонн и габаритные размеры 7375х4315х4125мм. И хотя в данное время производитель уже не выпускает бульдозер Комацу 355, технические характеристики, гарантирующие его надежность, позволяют этому гусеничному трактору до сих пор оставаться популярным и одним из самых широко используемых. Эта модель не имеет электронных систем управления. Управление осуществляется механическими и гидравлическими способами. Это не является недостатком, так как управление хотя и не модернизировано, но привычно  и удобно. Кабина надежно защищает оператора, не деформируется при переворачивании и не пропускает шум.

Комацу Д 375

Бульдозер Комацу 375 на гусеничном ходу оснащен двигателем мощностью 525 л.с. Как и большинство моделей Komatsu оборудован К-образными каретками, дисковыми тормозами, демпфирующим устройством. Эта тяжелая машина не только с легкостью перемещает 18,5-22 м³ сыпучих строительных материалов, грунта и карьерного камня, но и рыхлит твердый и промерзлый грунт, а также выполняет вскрышные работы. Все узлы и агрегаты разработаны и выпускаются самим производителем, что не может не служить гарантией их прочности и идеальной совместимости друг с другом.

Технические характеристики Komatsu D375

Масса (включает рабочее оборудование, заправку, массу сепаратора, конструкции ROPS)	66985 кг
Размеры
Габаритная длина	10330 мм
Габаритная ширина	4695 мм
Габаритная высота	4035 мм
Давление на грунт	1,43 кг/см2
Оборудование
Тип отвала	U-образный отвал с односторонним регулируемым перекосом
Масса (в том числе гидроблока)	11790 кг
Длина	5140 мм
Высота	2265 мм
Макс. высота подъема отвала	1660 мм
Макс. величина углубления отвала в грунт	715 мм
Макс. диапазон регулировки перекоса	1165 мм
Емкость отвала
SAE	22 м3

Комацу Д 475

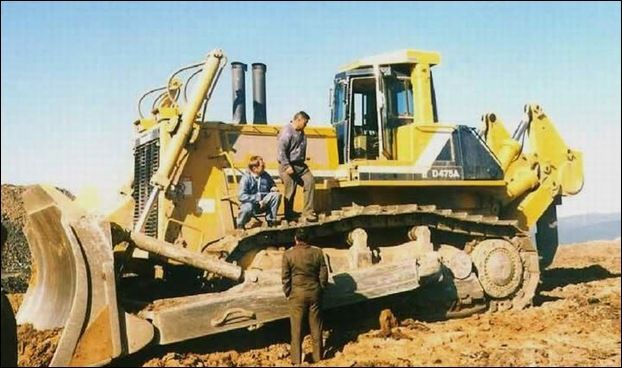

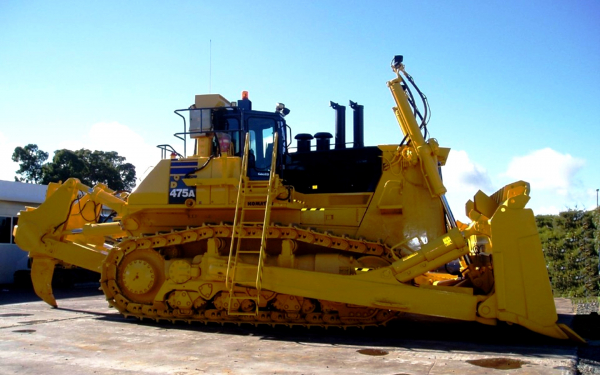

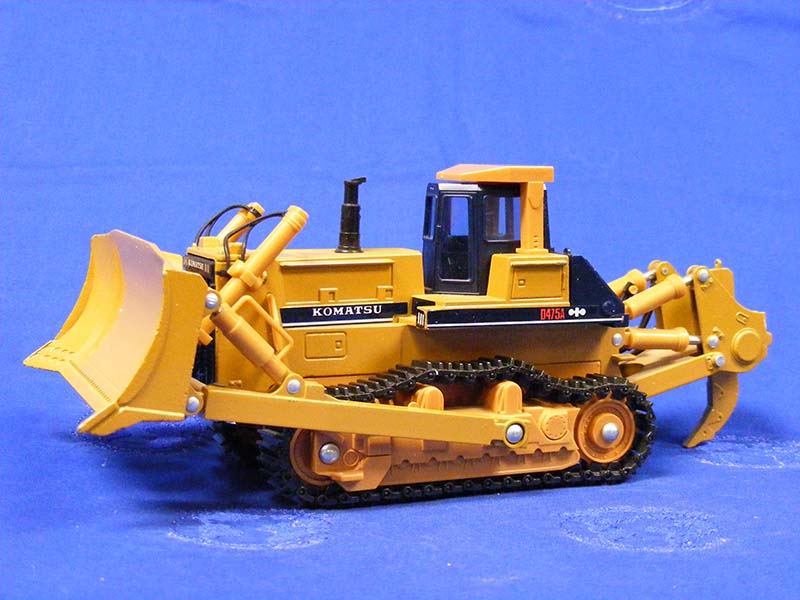

Бульдозер Комацу 475 – один из гигантских бульдозеров не только среди своего семейства, но среди бульдозеров других производителей. Его вес составляет 108 т., мощность двигателя равна 890 л. с. Эти свойства, а также рыхлитель с огромным запасом прочности позволяет легко взрыхлять вечную мерзлоту.

Комацу Д 575

Бульдозер Комацу 575 недаром занимает пьедестал самого огромного гусеничного бульдозера среди серийных тяжелых бульдозеров мира. Его вес равен 142,5 т., вес одного только отвала составляет 32,4 тонны при объеме отвала в 69 м³. Огромный отвал перемещает объем, который могли бы переместить три бульдозера средней величины. Мощнейший двигатель имеет 1 167 л.с. Причем, мощность двигателя направлена на тягу, так как скорость таких бульдозеров небольшая.

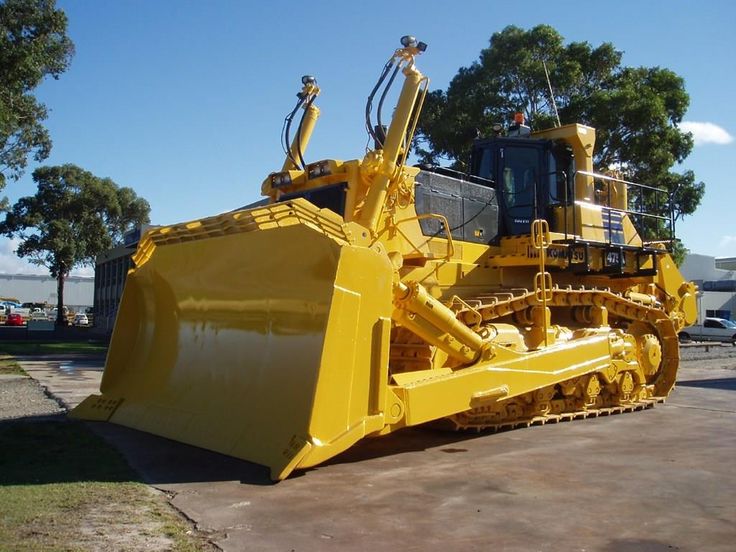

Громадные супердозеры Д 475 и Д 575 используют для разработки карьеров и в горнорудных работах. Их сила позволяет преодолевать любой рельеф. Для сравнения: эти бульдозеры легко могут переехать глыбу каменной породы, смяв ее. На рабочее место такие бульдозеры доставляют в разобранном виде и собирают на месте.

Все перечисленные модели могут являться гарантированно надежной техникой для выполнения земельных работ при строительстве различных вертикальных и горизонтальных сооружений, разработке каменных, глиняных и других карьеров, в горнодобывающей промышленности. То есть  там, где требуется большая мощность и способность бульдозировать большой объем и тяжелый вес.

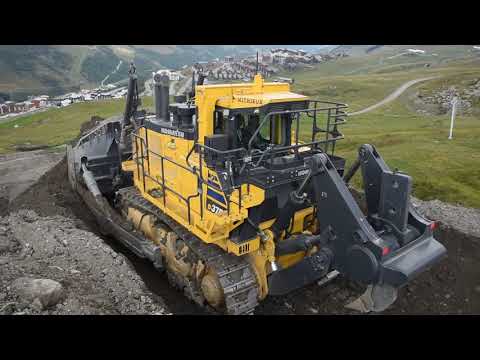

Бульдозер для открытых горных работ Д475А-8 | Komatsu

Двигатель

Модель	Комацу САА12В140Е-7
Тип	4-тактный, с водяным охлаждением, непосредственный впрыск
Аспирация	С турбонаддувом, охладитель наддувочного воздуха воздух-воздух, охлаждаемый EGR
Количество цилиндров	12
Диаметр x ход	5,51 x 6,50 дюйма
Смещение поршня	1860 в 3
Мощность
SAE J1995	Полная мощность: Передний 934 л. с. Задний ход: 1040 л.с.
ИСО 9249/SAE J1349*	Чистая: Вперед 890 л.с. Назад 968 л.с.
Номинальные об/мин	2000 об/мин
Тип привода вентилятора	Гидравлический
Система смазки
Метод	Шестеренчатый насос, принудительная смазка
Фильтр	Полнопоточный
* Полезная мощность при максимальной скорости вентилятора охлаждения радиатора	Вперед/назад 860/968 л.с.
Сертификат Tier 4 Final Агентства по охране окружающей среды США

Коробка передач TORQFLOW

Трансмиссия Komatsu TORQFLOW состоит из 3-элементного, 1-ступенчатого, 1-фазного преобразователя крутящего момента с водяным охлаждением, блокирующей муфтой и планетарной передачей, многодисковой трансмиссией со сцеплением, которая приводится в действие гидравлически и принудительно смазывается для оптимальный отвод тепла. Рычаг блокировки переключения передач и предохранительный выключатель нейтрального положения помогают предотвратить случайный запуск.

Трансмиссия Komatsu TORQFLOW состоит из 3-элементного, 1-ступенчатого, 1-фазного гидротрансформатора с водяным охлаждением, блокирующей муфтой и планетарной передачей, многодисковой трансмиссии со сцеплением, которая приводится в действие гидравлически и принудительно смазывается для оптимальный отвод тепла. Рычаг блокировки переключения передач и предохранительный выключатель нейтрального положения помогают предотвратить случайный запуск.

Бортовые передачи

Двухступенчатая главная передача цилиндрических и планетарных рядов для увеличения тягового усилия и снижения нагрузки на зубья шестерен для увеличения срока службы главной передачи. Сегментированные зубья звездочки крепятся болтами для легкой замены.

Двухступенчатая главная передача с цилиндрическими и планетарными передачами для увеличения тягового усилия и снижения нагрузки на зубья шестерен для увеличения срока службы главной передачи. Сегментированные зубья звездочки крепятся болтами для легкой замены.

Система рулевого управления

Система управления ладонью (PCCS), управляемая с помощью джойстика, многодисковые мокрые муфты рулевого управления подпружинены и отключаются гидравлически. Мокрые многодисковые рулевые тормоза, управляемые педалью/рычагом, приводятся в действие пружиной, растормаживаются гидравлически и не требуют регулировки. Муфты рулевого управления и тормоза связаны между собой для легкого и отзывчивого управления.

Система Palm Command Control Control (PCCS), управляемая джойстиком, многодисковые рулевые муфты мокрого типа подпружинены и отключаются гидравлически. Мокрые многодисковые рулевые тормоза, управляемые педалью/рычагом, приводятся в действие пружиной, растормаживаются гидравлически и не требуют регулировки. Муфты рулевого управления и тормоза связаны между собой для легкого и отзывчивого управления.

Ходовая часть

Подвеска	Качающийся уравнительный стержень и поворотный вал
Рама опорного катка	Цилиндрическая конструкция из высокопрочной стали
Катки и натяжные ролики	Опорные катки со смазкой
Komatsu Bogie (K-Bogie) ходовая часть	Смазываемые опорные катки упруго крепятся к раме гусеницы с помощью системы подвески тележки, колебательное движение которой амортизируется резиновыми прокладками.
Обувь для экстремальных условий эксплуатации	Смазанные гусеницы. Уникальные уплотнения предотвращают попадание посторонних абразивов в зазоры ниппеля и втулки, что увеличивает срок службы. Натяжение гусеницы легко регулируется с помощью шприца для смазки.
Количество ботинок (с каждой стороны)	41
Высота грунтозацепа:
Одинарный грунтозацеп	105 мм
Ширина башмака (стандартная)	710 мм
Зона контакта с землей*	64 240 см²
Давление на грунт (трактор)**	115,2 кПа 1,18 кг/см²
Количество опорных катков	8
Количество несущих роликов	2
Обувь для экстремальных условий эксплуатации	Дополнительный груз	Площадь контакта с землей*	Давление на грунт**
810 мм	920 кг	73 290 см²	118 кПа 1,20 кг/см²
910 мм	1 830 кг	82 340 см²	106,1 кПа 1,08 кг/см²

*Площадь контакта с грунтом рассчитана по гусенице, центральному направляющему колесу и центральной звездочке
**Давление на грунт рассчитано в соответствии со стандартом ISO 16754

Подвеска: качающийся балансир и поворотный вал

Рама опорного катка: цилиндрическая, высокопрочная -прочная стальная конструкция

Катки и натяжные ролики: Смазанные опорные катки

Ходовая часть тележки Komatsu (K-Bogie): Смазанные опорные катки упруго закреплены на раме гусеницы с помощью системы подвески тележки, колебательное движение которой амортизируется резиновыми прокладками.

Башмаки для гусеничных лент для экстремальных условий эксплуатации: смазанные гусеницы. Уникальные уплотнения предотвращают попадание посторонних абразивов в зазоры ниппеля и втулки, что увеличивает срок службы. Натяжение гусеницы легко регулируется с помощью шприца для смазки.

Количество ботинок (с каждой стороны)	41
Высота грунтозацепа:
Одинарный грунтозацеп	4.1 в
Ширина башмака (стандартная)	28 в
Зона контакта с землей*	9 957 дюймов²
Давление на грунт (трактор)**	16,71 фунтов на кв. дюйм
Количество опорных катков	8
Количество несущих роликов	2
Обувь для экстремальных условий эксплуатации	Дополнительный груз	Площадь контакта с землей*	Давление на грунт**
32 в	2028 фунтов.	11 360 дюймов²	17,1 фунтов на кв. дюйм
36 в	4034 фунта.	12 763 дюйма²	15,4 фунтов на кв. дюйм

*Площадь контакта с грунтом рассчитана по гусенице на грунте, от центрального направляющего колеса к центральной звездочке
**Давление на грунт рассчитано по ISO 16754

Емкость для охлаждающей и смазочной жидкости (заправка)

Эксплуатационная масса

Трактор	88 200 кг
Включая номинальный объем смазки, охлаждающей жидкости, полный топливный бак, оператора и башмак 710 мм (28 дюймов), без переднего и заднего навесного оборудования.
Рабочий вес	115 300 кг
Включает U-образный бульдозер с двойным наклоном, гигантский регулируемый рыхлитель, кабину, конструкцию ROPS (ISO 3471), оператора, стандартное оборудование, номинальные объемы смазки, охлаждающую жидкость, полный топливный бак и гусеницы шириной 810 мм (32 дюйма).
Давление на грунт*	1,36 кПа 133,4 кгс/см ²

*Давление на грунт рассчитано по ISO 16754

Трактор	194 450 фунтов.
Включая номинальный объем смазки, охлаждающей жидкости, полный топливный бак, оператора и башмак 710 мм (28 дюймов), без переднего и заднего навесного оборудования.
Рабочий вес	254 195 фунтов.
Включает U-образный бульдозер с двойным наклоном, гигантский регулируемый рыхлитель, кабину, конструкцию ROPS (ISO 3471), оператора, стандартное оборудование, номинальные объемы смазки, охлаждающую жидкость, полный топливный бак и гусеницы шириной 810 мм (32 дюйма).
Давление на грунт*	19,35 фунтов на кв. дюйм

*Давление на грунт рассчитано по ISO 16754

Гидравлическая система

Гидравлический блок управления
Система измерения нагрузки с закрытым центром (CLSS), разработанная для точного и быстрого управления, а также для эффективной одновременной работы.
Все золотниковые регулирующие клапаны установлены снаружи рядом с гидравлическим баком. Поршневой насос переменной производительности (поток нагнетания) 541 л/мин (142,9 галлонов США в минуту) для навесного оборудования при номинальных оборотах двигателя.
Настройка предохранительного клапана	Для агрегата 27,5 МПа 280 кгс/см²
Клапаны регулирующие
Золотниковые регулирующие клапаны для бульдозеров Semi-U и Full-U.
Должностей:
подъемник лезвия	Поднять, удерживать, опустить и плавать
наклон отвала	Вправо, удерживать и влево
Дополнительный регулирующий клапан требуется для многостоечного рыхлителя с регулируемым углом копания и гигантского рыхлителя.
(Клапаны управления золотником для многостоечного рыхлителя с регулируемым углом копания и гигантского рыхлителя.)
Должностей:
Подъемник рыхлителя	Поднять, удерживать и опускать
наклон рыхлителя	Увеличить, удерживать и уменьшить
Гидроцилиндры	Двустороннего действия, поршневой
Количество цилиндров	Отверстие
Подъемник отвала / 2	180 мм
Наклон отвала (один наклон) / 1	250 мм
Название отвала (двойной наклон) / 2	250 мм
Подъемник рыхлителя / 2	225 мм
Наклон рыхлителя / 2	225 мм
Емкость для гидравлического масла (заправка)
Бульдозер Semi-U или U-образный бульдозер	190 л
Оборудование рыхлителя (дополнительный объем)
Гигантский потрошитель	130 л
Многозубый рыхлитель (вариативный)	130 л

Гидравлический блок управления
Система измерения нагрузки с закрытым центром (CLSS), разработанная для точного и быстрого управления, а также для эффективной одновременной работы.
Все золотниковые регулирующие клапаны установлены снаружи рядом с гидравлическим баком. Поршневой насос переменной производительности (поток нагнетания) 541 л/мин (142,9 галлонов США в минуту) для навесного оборудования при номинальных оборотах двигателя.
Настройка предохранительного клапана	3983 фунтов на кв. дюйм
Клапаны регулирующие
Золотниковые регулирующие клапаны для бульдозеров Semi-U и Full-U.
Должностей:
подъемник лезвия	Поднять, удерживать, опустить и плавать
наклон отвала	Вправо, удерживать и влево
Дополнительный регулирующий клапан требуется для многостоечного рыхлителя с регулируемым углом копания и гигантского рыхлителя.
(Клапаны управления золотником для многостоечного рыхлителя с регулируемым углом копания и гигантского рыхлителя. )
Должностей:
Подъемник рыхлителя	Поднять, удерживать и опускать
наклон рыхлителя	Увеличить, удерживать и уменьшить
Гидроцилиндры	Двустороннего действия, поршневой
Количество цилиндров	Отверстие
Подъемник отвала / 2	7,1 в
Наклон отвала (один наклон) / 1	9,8 в
Название отвала (двойной наклон) / 2	9,8 в
Подъемник рыхлителя / 2	8,9 в
Наклон рыхлителя / 2	8,9в
Емкость для гидравлического масла (заправка)
Бульдозер Semi-U или U-образный бульдозер	50,2 галлона США
Оборудование рыхлителя (дополнительный объем)
Гигантский потрошитель	34,3 галлона США
Многозубый рыхлитель (вариативный)	34,3 галлона США

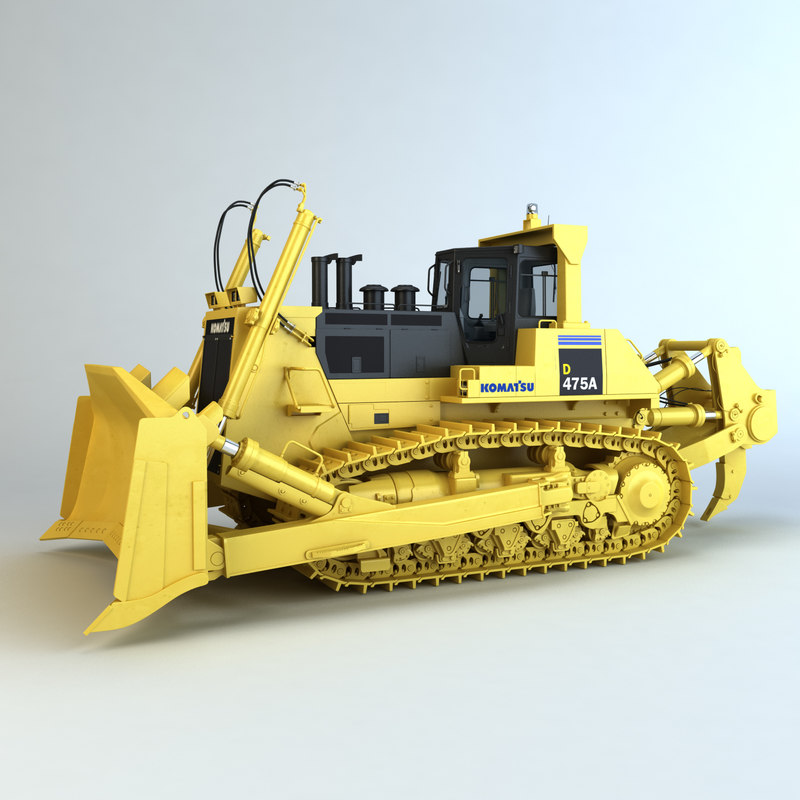

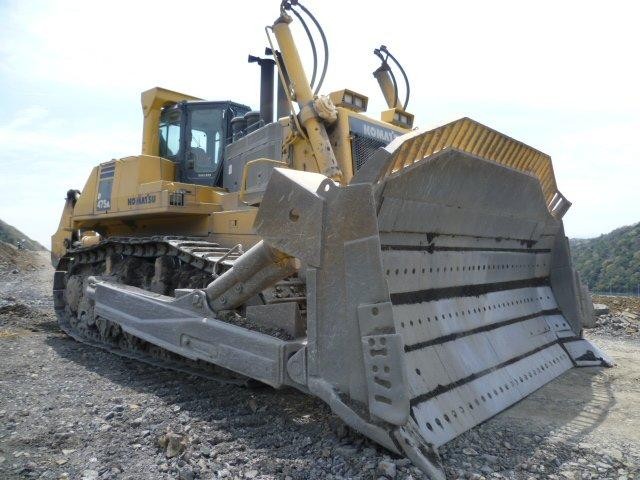

Гусеничный бульдозер Komatsu D475A-5

Гусеничный бульдозер Komatsu D475A-5

1. Дом
2. Гусеничные бульдозеры
3. Д475А-5

Гусеничные бульдозеры

Отличное сочетание мощности и скорости

Бульдозер D475A-5 с автоматической блокировкой гидротрансформатора обеспечивает оператору отличное сочетание мощности и скорости при одинаковой производительности.

• Вентилятор охлаждения радиатора с гидравлическим приводом
• Характеристики производительности
• Низкорамная ходовая часть

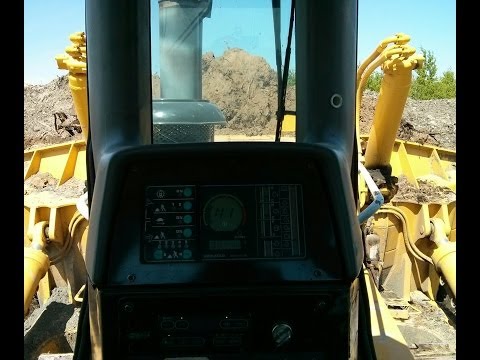

• Комфорт оператора

Мощность двигателя

671/900 кВт/л.с.

Емкость лезвия

34,4 м³

Размер лезвия

6,21 × 2,61 (U) м x м

Рабочий вес

108 т.

Качество Комацу

Гусеничные бульдозеры

Качество Komatsu

Для максимальной надежности гидравлика, силовая передача, рама и все другие основные компоненты разработаны Komatsu. Вы получаете машину с компонентами, которые предназначены для совместной работы, чтобы обеспечить более высокие уровни производительности и универсальность.

Первоклассный комфорт оператора

Экологически чистый

Komatsu стремится разрабатывать экологически чистые продукты по конкурентоспособным ценам. Благодаря сильному присутствию на рынке, новым технологиям и экономичным двигателям Komatsu вносит непосредственный вклад в сокращение выбросов NOx.

Komtrax Plus постоянно отслеживает настройки, состояние, расход топлива и производительность вашей машины, а также методы эксплуатации. Этот исчерпывающий набор данных предназначен для продления срока службы вашей карьерной и горнодобывающей техники, повышения ее эффективности и оптимизации уровня производства и затрат.
