Коллектор всасывающий для водопонижения: Коллекторы металлические всасывающие для водопонижения, купить в Москве

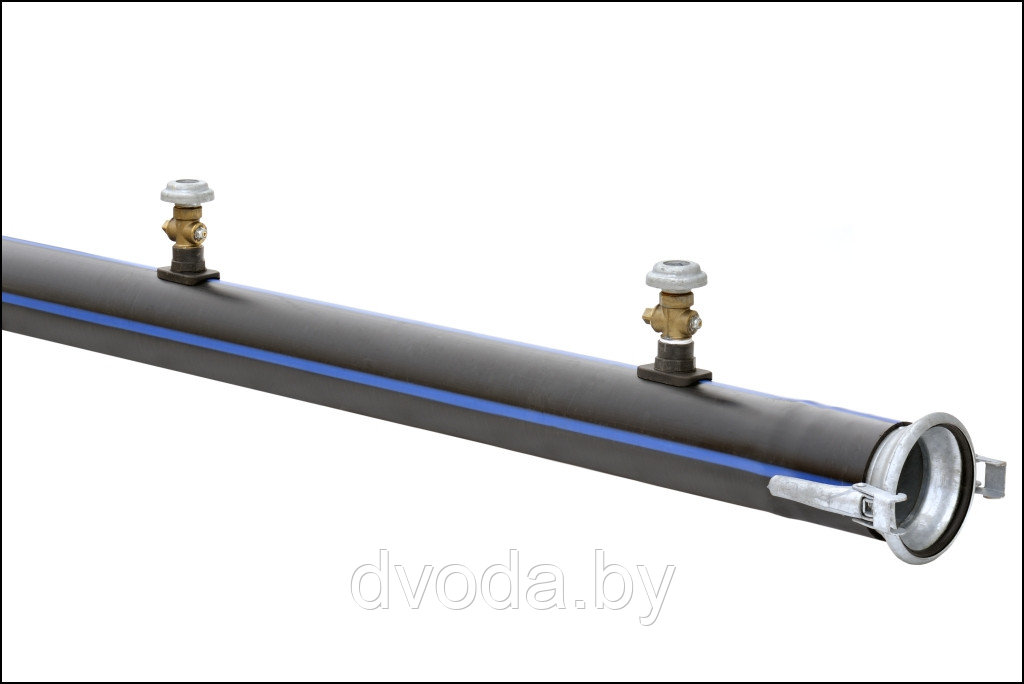

Коллекторы из HDPE для систем водопонижения иглофильтрами, система В • BBA Pumps

JavaScript seems to be disabled in your browser.
You must have JavaScript enabled in your browser to utilize the functionality of this website.

DN100 4″ система В bauer 3 x 51 мм 20 шт. 178 шт. 1221038
DN100 4″ система В bauer 4 x 51 мм 20 шт. 178 шт. 1221037
DN150 6″ система В bauer 3 x 51 мм 10 шт. 110 шт. 1221065
DN150 6″ система В bauer 5 x 51 мм 10 шт. 110 шт. 1221077
Тех. характеристики

Дополнительная информация

МатериалHDPE PE100 / ПЭВП (полиэтилен высокой плотности)
Системасистема В
Длина5,8 м
Быстроразъёмные соединенияоцинкованы горячим способом

This website requires cookies to provide all of its features. For more information on what data is contained in the cookies, please see our Privacy Policy page. To accept cookies from this site, please click the Allow button.

Continue shopping

View cart & checkout

Continue shopping

View cart & checkout


Continue shopping Go to offer


Continue shopping

Рекомендации по монтажу системы водопонижения.

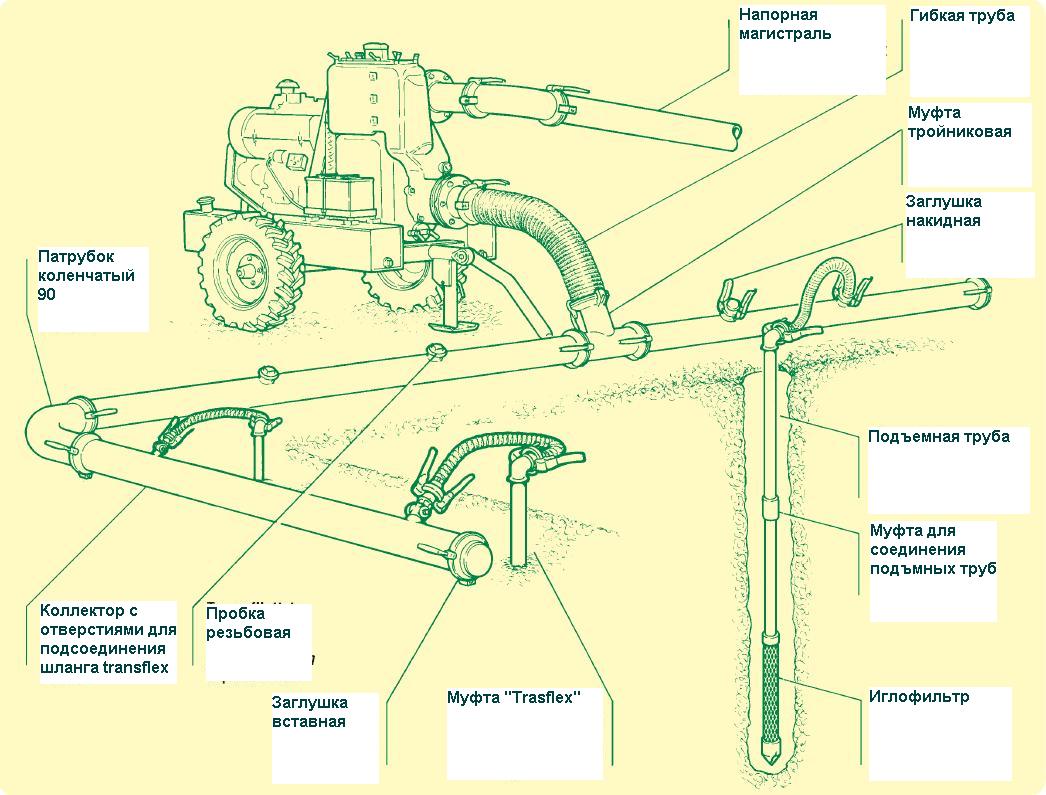

Всасывающий коллектор и насосные агрегаты.
Звенья всасывающего коллектора не должны содержать внутри грязи, песка, камней, и т.п. из-за которых впоследствие при запуске системы вакуумного водопонижения ухудшается работа насосных агрегатов или произойдет их поломка.Фланцевые соединения звеньев коллектора также необходимо очистить перед установкой резиновой прокладки.
Болтовые соединения звеньев тщательно затягиваются во избежание подсоса воздуха. Центровка отверстий под болты на фланцах производится специальной монтировкой. Производить эту операцию пальцами запрещается.
Монтаж насосных агрегатов выполняется согласно указаниям, содержащихся в паспортах, и инструкциям по эксплуатации. Необходимо обратить внимание на тщательное выполнение всех соединений — установку прокладок, затяжку болтов, наличие контрольно-измерительных приборов (манометра, вакуумметра).

По окончании монтажа насосных агрегатов и электроаппаратуры производится их заземление.

Насосные агрегаты должны быть подготовлены к пуску в соответствии с паспортом или инструкцией по эксплуатации. Необходимо проверить легкость вращения вала вручную. При тугом вращении ослабить затяжку сальников. Включить и выключить электродвигатель для определения правильности вращения вала (рабочее колесо должно вращаться против часовой стрелки, если смотреть со стороны электродвигателя). При неправильном вращении перебросить фазы, предварительно отключив рубильник или автомат на вводном ящике. После повторного пуска и отключения снова проверить легкость вращения вала от руки. На установках УВВ-3-6КМ следует обратить внимание на центровку валов насоса и электродвигателя и при необходимости, отцентрировать заново.

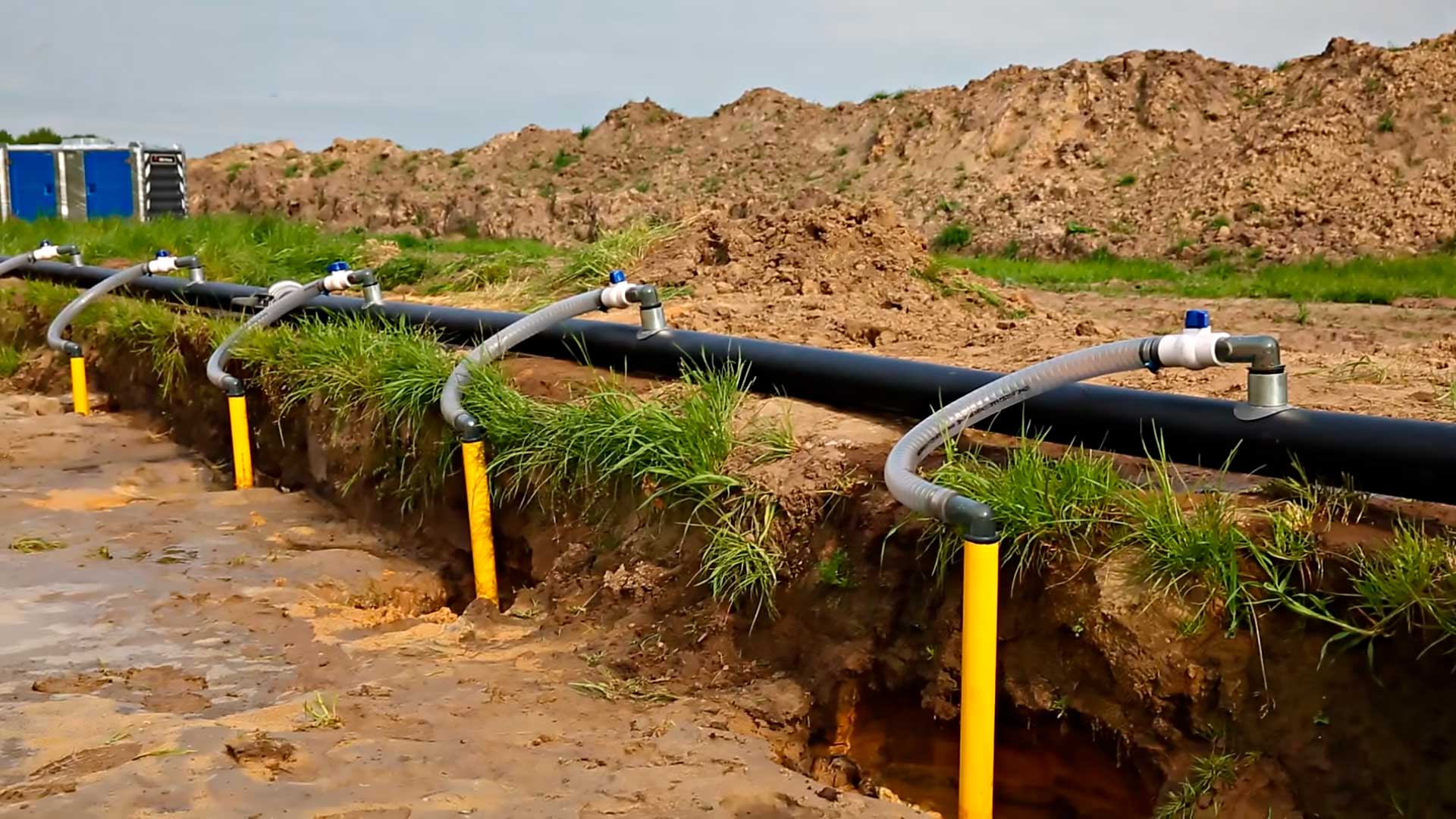

После пуска насосного агрегата в работу прежде всего по характерному звуку выявляются подсосы воздуха во всасывающей системе. Обычно подсосы происходят во фланцевых соединениях всасывающего коллектора, соединяющих иглофильтр со всасывающим коллектором, соединениях насосного агрегата со всасывающим коллектором. Все эти подсосы устраняются затяжкой болтов, а при необходимости, сменой резиновых прокладок.

Если соединительные шланги иглофильтров непрочно закреплены в муфтах, то это также может служить источником подсоса воздуха. Такие шланги подлежат замене. Подсосы могут происходить через недостаточно проворенные швы присоединительных патрубков на всасывающем коллекторе. Такие швы провариваются заново.

Если после удаления всех подсосов воздуха агрегат не набирает вакуума, то это может быть следствием поступления большого количества воздуха непосредственно через иглофильтры, вблизи которых в грунте имеются глубокие промоины или каверны (особенно у откосов). Последние необходимо засыпать.

Если после всех принятых мер насосный агрегат не развивает вакуума, то причину следует искать непосредственно в нем.

Насосный агрегат может держать высокий вакуум, но не откачивать воду из грунта. Необходимо прежде всего проверить состояние внутренней поверхности шлангов, соединяющих насосный агрегат со всасывающим коллектором. Шланги с отслоенной внутренней поверхностью заменить, засоренные шланги прочистить.

Нельзя допускать пескования иглофильтровой установки, так как оно может привести к быстрому износу насосных агрегатов. Особенно недопустимо пескование при расположении установки вблизи фундаментов сооружения. Причинами пескования. если они не обусловлены несоответствием отверстий сетки и крупности обсыпки грунта, могут быть повреждение водоприемной части иглофильтра или заклинивание шарового клапана (клапан не закрыл водоприемного отверстия). Пескующие иглофильтры выявляются путем последовательного отключения иглофильтров от коллектора. Иногда приблизительное местоположение пескующих иглофильтров можно обнаружить по характеру распределения ‘песка’ во всасывающем коллекторе. Все пескующие иглофильтры должны быть отключены и при необходимости, заменены новыми.

Читайте также:

Система обезвоживания эдуктора | Griffin Dewatering

Что такое эжекторное обезвоживание?

Метод эжекторного обезвоживания включает в себя серию скважин малого диаметра, оборудованных насадкой Вентури (корпус эжектора), которая приводится в действие насосной станцией на уровне земли. Эжекторные колодцы чрезвычайно просты в обслуживании и экономически эффективны, поскольку они требуют минимальной настройки после первоначального запуска.

Эдукторы часто используются в грунтах с низкой проницаемостью, обычно перекачивая менее 200 галлонов в минуту. Этот метод особенно подходит для глубоких земляных работ, поскольку они не имеют ограничений по высоте всасывания.

Конструкция эжекторной системы

Эжекторные системы представляют собой установку с замкнутым контуром под давлением, в которой используется поток подаваемой воды высокого давления и сопло/Вентури для создания локализованной зоны низкого давления (вакуума) на дне скважины. Вакуум всасывает грунтовые воды через приемный клапан, который соединяется с обратным потоком и направляется в рециркуляционный резервуар.

Излишки воды из сети (грунтовые воды) переливаются из бака по самотечной линии сброса, а струйный насос забирает воду из того же бака для подачи воды в систему. Этот метод не ограничен высотой всасывания и может работать с воздухом без потери напора. Однако он не может справиться с большими объемами воды.
