4.1.2 Дополнительные рабочие органы

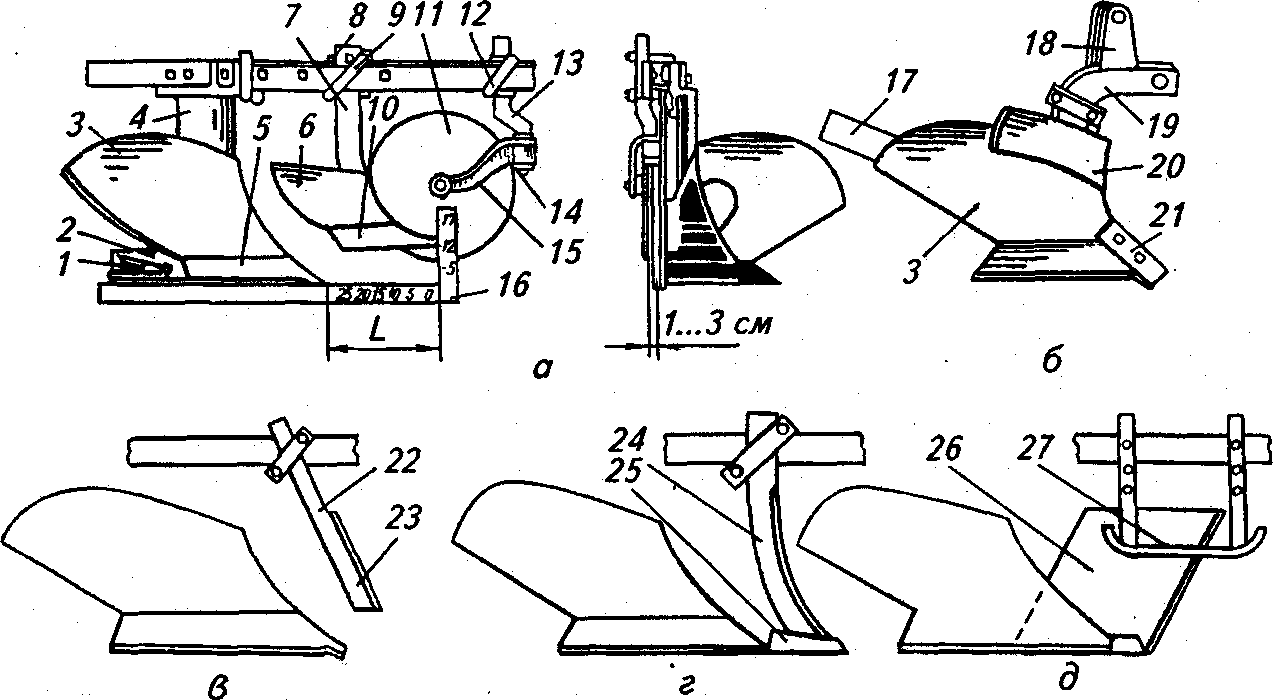

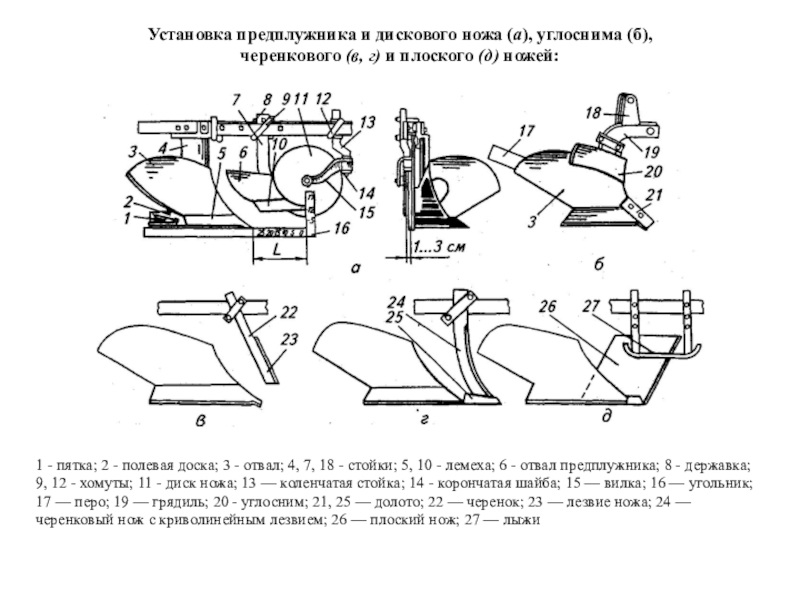

Самыми распространенными
дополнительным рабочим органам
отвально-лемешных плугов являются
предплужник и дисковый нож (рисунок
4.4).

Предплужник 2
по устройству похож на основной корпус,
состоит из лемеха, отвала и стойки,
полевой доски не имеет. Стойка предплужника
хомутом крепится к раме плуга.

Предплужник снимает
верхний засоренный растительными
остатками слой почвы толщиной примерно
в одну треть глубины вспашки и укладывает
его на дно борозды, образованной впереди
идущим корпусом.

1 – дисковый нож,
2 – предплужник, 3 – лемех, 4 – отвал,

5
– полевая доска, 6 – почвоуглубитель

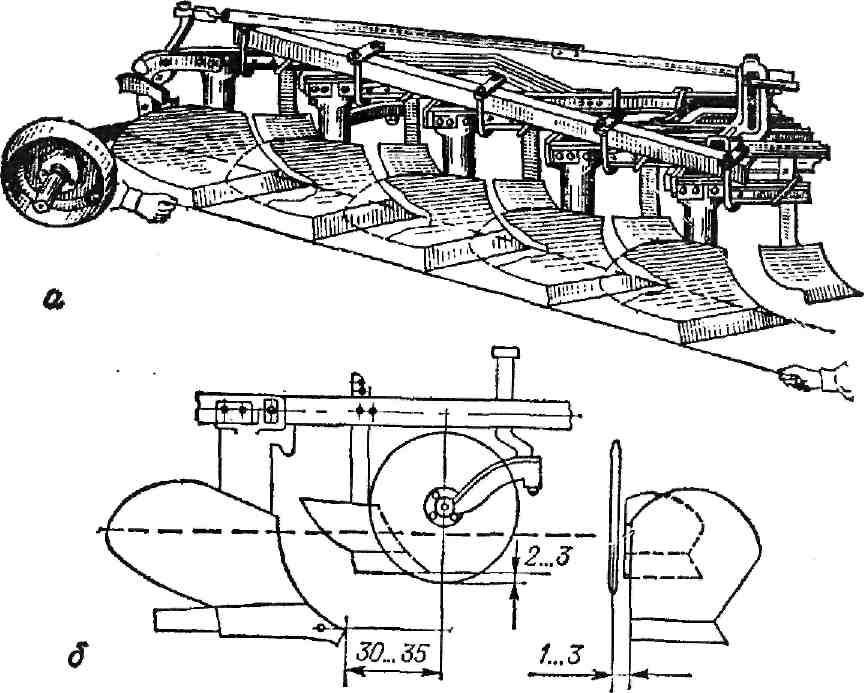

Рисунок 4.4 –
Схема расстановки рабочих органов плуга

Дисковый нож 1
представляет собой стальной диск,
вращающийся на роликовых подшипниках.
Он может поворачиваться на коленчатой
стойке, которая дает возможность ножу
самоустанавливаться по направлению
движения агрегата.

Дисковый нож обычно
устанавливается перед последним корпусом
плуга, он предотвращает осыпание стенок
борозды.

На рисунке 4.4 буквой
a
обозначена глубина вспашки основным
корпусом плуга, a₁
– заглубление предплужника, a₂
– заглубление дискового ножа, a₃
– заглубление почвоуглубителя,
l — расстояние
между носками лемехов основного корпуса
и предплужника, b
– ширина захвата основного корпуса, b₁
– ширина захвата предплужника, с
– зазор между дисковым ножом и
предплужником, е
– зазор между предплужником и корпусом,
k
– расстояние между предплужником и
осью дискового ножа.

Эти величины нужно
установить на конкретном плуге по
указанию преподавателя и записать в
отчет.

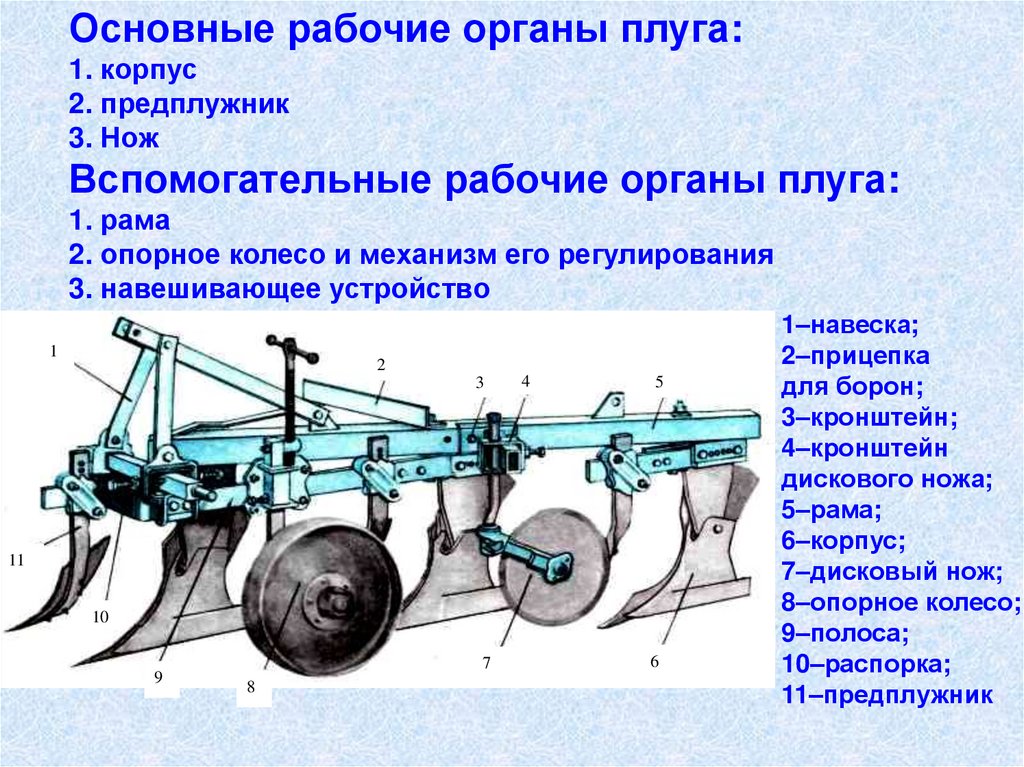

4 Особенности конструкций плугов

По способу
агрегатирования с трактором различают
плуги навесные, полунавесные и секционные.
Навесные плуги в транспортном положении
передают весь свой вес на колеса трактора,
они имеют, как правило, не более 5 корпусов,
полунавесные плуги в передней части
приподнимаются трактором, а задняя
часть их опирается на собственное
колесо. Имеют 6-8, иногда 9 корпусов.
Секционные плуги представляют собой
комбинацию из полунавесного плуга
(передняя секция) навесного (задняя
секция), между секциями располагается
тележка с навесным устройством для
задней секции. Количество корпусов 12 и
более.

4.1 Особенности конструкции полунавесного плуга плп-6-35

4.1.1 Общее устройство

Плуг щестикорпусный
полунавесной ПЛЛ-6-35 (рисунок 4.5)
предназначен для вспашки почв под
зерновые и технические культуры с
удельным сопротивлением до 90 кН/м²
(90 кПа) на глубину до 30 см в агрегате с
тракторами класса 3-4 т.с. Плуг может
работать на скоростях до 12 км/ч в
зависимости от типа корпусов, глубины
обработки, состояния почвы и марки
трактора.

Плуг состоит из
рамы, навески, корпусов 2,
предплужников 1,
дискового ножа 7,
механизма заднего колеса 6,
заднего 5
и опорного 10
колес, прицепок для борон 3,
4, догружателя
8,
продольной балки 9
и стойки 11
(рисунок 4. 5). К поперечной балке рамы
монтируется два кронштейна 1
с пальцами 2
(рисунок 4.6) для соединения с на­веской
трактора. Эти кронштейны могут
устанавливаться в различные положения
в зависимости от марки трактора, с
которым агрегатируется плуг и в
зависимости отчисла
корпусов. Для этого на поперечной балке
имеется 6 пар отверстий. В крон­штейнах
1
выполнено три отверстия для перестановки
пальцев в зависимости от глубины
вспашки и плотности почвы (таблица 1).
Необходимую глубину вспашки устанавливают
винтовым механизмом опорно­го
(переднего) колеса 10
(рисунок 4.5), которое располагают против
второго корпуса с внутренней
стороны рамы.

Глубину хода задних
корпусов регулируют болтом механизма
заднего колеса (рисунок 4.7). Но если при
этом глубина вспашки не увеличивается,
а между головкой болта и упором появляется
зазор, то гайками увеличивают длину
догружателя. Если догружатель слишком
удлинить, то заднее колесо плуга окажется
перегруженным, а передние корпуса будут
неустойчивы по глубине.

Прямолинейность
движения агрегата при вспашке
обеспечивается механизмом фиксации
заднего колеса. Объясните по схеме
работу механизма (рисунок 4.7).

Как правило, при
работе полунавесного плуга центральная
тяга навесной сис­темы трактора не
соединяется с плугом, а пальцы крепления
нижних тяг устанав­ливаются в нижние
отверстия понизителей для разгрузки
опорного колеса. Если на плотных тяжелых
почвах передние или задние корпуса не
заглубляются, то следует изменить
наладку соединительных деталей. Каким
образом и почему? При необходимости
производится переналадка плуга в 5 или
4 корпусные варианты. Как это делается
и почему?

Рисунок
4.5 — Плуг ПЛП-6-35

а)
б)

Рисунок
4.6 — Схемы установки: а) кронштейнов на
поперечной балке рамы; б)
штока догружателя

Рисунок
4. 7 — Механизм заднего колеса: а) рабочее
положение, б) транспортное
положение
