повреждение, симптомы, ремонт и расходы

Что делать, если коленвал неисправен?

Повреждение коленчатого вала встречается редко в современных автомобилях, но тем не менее все же происходит время от времени. Стоит ли в этом случае ремонтировать автомобиль (стоит ли игра свеч)? Какими затратами обернется ремонт коленвала? Отвечаем на наиболее важные вопросы.

Смотрите также: Сломался датчик положения распредвала: симптомы, ремонт, затраты

Коленчатый вал – важный элемент двигателя внутреннего сгорания. Это та деталь, которая превращает кинетическую энергию, получаемую при сгорании топлива в двигателе, в механическую. Также коленвал служит связующим звеном между двигателем и коробкой передач, которая в свою очередь распределяет крутящий момент на колеса. К сожалению, если коленвал выходит из строя из-за дефекта, дорогостоящего ремонта не избежать.

Дефект коленчатого вала: причины и симптомы

В современных машинах повреждение коленвала стало довольно-таки редким явлением. Обычно коленчатый вал может выйти из строя в основном по двум причинам: нехватка моторного масла и превышение нагрузки на двигатель. Последняя причина современным машинам не грозит, поскольку электроника контролирует все функции двигателя и отключает подачу топлива, когда двигатель начинает испытывать повышенную нагрузку. Особенно эта защита актуальна, когда стрелка на тахометре находится на красной отметке.

Получается, подобная защита является своеобразным электронным ограничением оборотов двигателя, точно так же как работает электронный ограничитель скорости, встроенный во все современные автомобили.

Чаще же всего убить коленвал можно нехваткой моторного масла. Когда коленвалу не хватает смазки, это разрушает шатунные подшипники и затем более крупные основные подшипники, в которых вращается коленвал. Однако для наступления фактического ущерба от нехватки масла требуется довольно много времени – примерно до четверти часа, до тех пор, пока остаточное моторное масло в герметичных подшипниках не будет полностью использовано. В такой ситуации из-за сухого трения начнется разрушение подшипников и износ коленвала.

Но почему в современных автомобилях поломка коленвала – более редкое явление, чем в старых машинах? Все дело в том, что во многих современных машинах двигатели оснащены турбиной, которая быстрее выйдет из строя в случае острой нехватки моторного масла. Так что, по сути, коленвал не успеет получить критичный износ.

Тем не менее в некоторых современных автомобилях все же случается поломка коленвала, которая, как правило, дает о себе знать грохотом (громким стуком).

Ремонт и стоимость поврежденного коленчатого вала

К сожалению, ремонт коленвала – очень сложный процесс, который могут делать не многие технические центры. Ведь в этом случае нужна шлифовка коленчатого вала на специальном оборудовании. Вот виды возможных работ при восстановлении изношенного вала:

• шлифовка

• рихтовка

• полировка

• ремонт шкива

• чистка каналов

• замена подшипников

• балансировка

Также в некоторых случаях старый коленвал может нуждаться в термообработке. А иногда нужна балансировка коленвала. К сожалению, для этих работ требуются специалисты высокого класса, а также дорогостоящее оборудование.

Также не забывайте, что, прежде чем приступить к ремонту коленвала, нужно его еще демонтировать, а после ремонта поставить на место. Для многих автомобилей это обходится в круглую сумму, так что в итоге будет проще купить новый коленвал, чем ремонтировать старый. Вот для примера расценки на ремонт коленвала в одном из автосервисов Москвы. Причем это еще не высокие ценники.

Логично, что раз придется разбирать мотор, то вместе с ремонтом коленвала придется также проводить и другие работы. В этом случае восстановление работоспособности коленвала может вылиться автовладельцу в круглую сумму. В некоторых случаях будет проще купить контактный подержанный мотор. Можно также обратиться в специализированные компании, которые занимаются восстановлением моторов. В таких компаниях вы можете приобрести уже готовый восстановленный двигатель на свою машину. В этом случае, чтобы уменьшить стоимость восстановленного мотора, вы можете сдать двигатель со сломанным коленвалом в качестве зачета в стоимость восстановленного.

Структура и функция коленчатого вала

Если вы хотите понять функцию коленвала, то, чтобы это было проще, вспомним, что такое велосипедные педали, которые соединены между собой специальным валом. Ваши ноги при вращении педалей выполняют точно такую же роль, которую играют в двигателе поршни, прикрепленные к шатунам, толкающим коленвал. На велосипеде, чтобы вращать колеса, вам нужно крутить педали вверх и вниз.

По сути, наши ноги на велосипеде (если их сравнивать с конструкцией двигателя) представляют собой два поршня с шатунами, которые ходят вверх и вниз в двухцилиндровом моторе. Вместо же звездочки, которая, вращаясь от движения педалей, передает по цепи крутящий момент на заднее колесо, в двигателях внутреннего сгорания используется коленвал, который и преобразует энергию, получаемую от хода поршней и шатунов, в механическую. С одной стороны коленвала расположен маховик, который передает крутящий момент на коробку передач.

Коленчатый вал должен выдерживать высокие нагрузки

Сегодня в современных автомобилях в двигателях используется коленвал, с каждой стороны которого находится подшипник. Со временем подшипники изнашиваются и между ними и поверхностью коленвала появляется люфт, что приводит к износу коленвала.

К счастью, современная конструкция двигателя способна долгое время выдерживать большие нагрузки. В том числе способны выдерживать нагрузку и современные коленчатые валы. Например, в дизельном современном двигателе каждый ход шатуна испытывает от воспламенения топлива нагрузку в 10 000 кг, которая, естественно, передается на коленвал.

Смотрите также: Двигатели, в которых могут загнуться клапана: Зачем они нужны

Итак, на короткое время в одно мгновенье на шатуне присутствует сила, эквивалентная десяти тоннам, которая воздействует на коленвал. И это мы говорим только об одном шатуне. Вы представляете, какую нагрузку получает коленвал в восьмицилиндровом моторе?

И это еще не все. В зависимости от конструкции двигателя коленчатые валы также подвержены вибрациям. Поэтому многие автопроизводители стараются сделать коленчатые валы достаточно прочными и долговечными. Например, коленвал может быть изготовлен из высококачественной стали. Особенно для мощных турбированных высокооборотистых дизельных двигателей.

Для атмосферного (нетурбированного) бензинового двигателя коленвал может быть уже не столь прочен. Поэтому производители часто еще недавно многие коленчатые валы изготавливали из чугуна. Сегодня же в мире наблюдается тенденция по снижению веса автомобиля. В первую очередь двигателя.

Смотрите также: Почему двигатели автомобилей не плавятся?

В итоге вместо чугунных блоков двигателя во многих современных авто стали использоваться блоки цилиндров из алюминия. Также производители стали использовать облегченные поршни и шатуны. Не обошла эта мода на легкое и коленчатые валы, которые также заметно полегчали. Все это, конечно, не добавляет машине надежности и увы, не гарантирует долгий срок службы двигателя.

Коленвал — основа поршневого двигателя

Больше интересных новостей на наших страницах в социальных сетях

В статье:

• Назначение
• Конструкция
• Производство
• Какие проблемы могут возникнуть с коленвалом
• Выбор, замена, ремонт

Про коленвал слышали, конечно, все. Но, вероятно, не каждый автолюбитель четко представляет себе, что это такое и для чего он нужен. А некоторые даже толком не знают, как он выглядит и где находится. Между тем это важнейшая деталь, без которой невозможна нормальная работа поршневого двигателя внутреннего сгорания (ДВС).

Деталь эта, нужно заметить, довольно тяжелая и дорогостоящая, а ее замена — дело весьма хлопотное. Поэтому инженеры не оставляют попыток создать альтернативные облегченные ДВС, в которых можно было бы обойтись без коленвала. Однако существующие варианты, например, двигатель Фролова, еще слишком сырые, поэтому о реальном использовании подобного агрегата говорить пока очень рано.

Назначение

Коленчатый вал является составной частью ключевого узла ДВС — кривошипно-шатунного механизма (КШМ). В состав механизма входят также шатуны и детали цилиндро-поршневой группы.

При сгорании воздушно-топливной смеси в цилиндре двигателя образуется сильно сжатый газ, который в фазе рабочего хода выталкивает поршень к нижней мертвой точке.

Шатун одним концом при помощи поршневого пальца соединен с поршнем, а другим — с шатунной шейкой коленвала. Возможность соединения с шейкой обеспечивает съемная деталь шатуна, именуемая крышкой. Так как шатунная шейка смещена относительно продольной оси вала, то, когда шатун толкает ее, вал поворачивается. Получается нечто напоминающее вращение ногами педалей велосипеда. Таким образом возвратно-поступательные движения поршней преобразуется во вращение коленвала.

На одном из концов коленчатого вала — хвостовике — монтируется маховик, к которому прижимается диск сцепления. Через него вращательный момент передается первичному валу коробки передач и далее через трансмиссию — на колеса. Кроме того, массивный маховик за счет своей инерционности обеспечивает равномерность вращения коленвала в промежутках между рабочими тактами поршней.

На другом конце вала — его называют носок — размещают шестерню для ремня ГРМ, посредством которого вращение передается распредвалу, а тот, в свою очередь, управляет работой газораспределительного механизма. Этот же привод во многих случаях запускает еще и водяную помпу. Здесь же обычно находятся шкивы привода вспомогательных агрегатов — насоса ГУР (гидроусилителя руля), генератора, кондиционера.

Конструкция

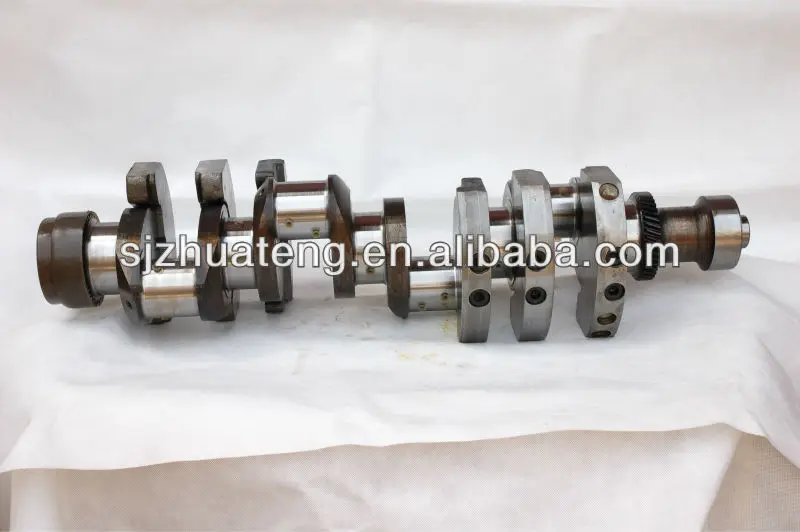

Каждый конкретный коленчатый вал может иметь свои конструктивные особенности. Тем не менее можно выделить общие для всех элементы.

Те участки, которые находятся на основной продольной оси вала, называются коренными шейками (10). На них коленвал опирается при установке в картер двигателя. Для монтажа используются подшипники скольжения (вкладыши).

Шатунные шейки (6) располагаются параллельно основной оси, но смещены относительно нее. В то время как вращение коренных шеек происходит строго по основной оси, шатунные шейки движутся по окружности. Это те самые колена, благодаря которым деталь получила свое название. Они служат для подсоединения шатунов и через них принимают возвратно-поступательные движения поршней. Здесь также используются подшипники скольжения. Количество шатунных шеек равно количеству цилиндров в двигателе. Хотя в V-образных моторах на одну коренную шейку зачастую опирается два шатуна.

Чтобы компенсировать центробежные силы, возникающие при вращении шатунных шеек, у них в большинстве случаев, хотя и не всегда, имеются противовесы (4 и 9). Они могут располагаться с обеих сторон шейки либо только с одной. Наличие противовесов позволяет избежать деформации вала, которая может вызывать неправильную работу двигателя. Нередки случаи, когда изгиб коленчатого вала приводит даже к его заклиниванию.

Так называемые щеки (5) соединяют между собой коренные и шатунные шейки. Они также выполняют роль дополнительных противовесов. Чем больше высота щек, тем дальше от основной оси находятся шатунные шейки, а следовательно, выше крутящий момент, но ниже максимальное число оборотов, которое способен развить двигатель.

На хвостовике коленвала находится фланец (7), к которому крепится маховик.

На противоположном конце имеется посадочное место (2) для шестерни привода распредвала (ремня ГРМ).

В некоторых случаях на одном из концов коленвала имеется готовая шестерня для привода вспомогательных агрегатов.

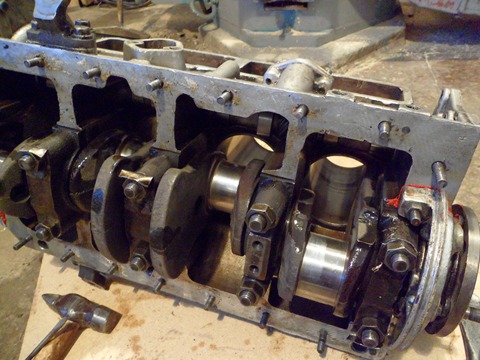

Коленвал монтируется в картере двигателя на посадочные поверхности с использованием коренных подшипников, которые сверху фиксируются крышками. Упорные кольца возле коренных шеек не дают валу смещаться вдоль своей оси. Со стороны носка и хвостовика вала в картере двигателя имеются сальники.

Для подачи смазки к коренным и шатунным шейкам в них имеются специальные масляные отверстия. Через эти каналы получают смазку так называемые вкладыши (подшипники скольжения), которые размещаются на шейках.

Производство

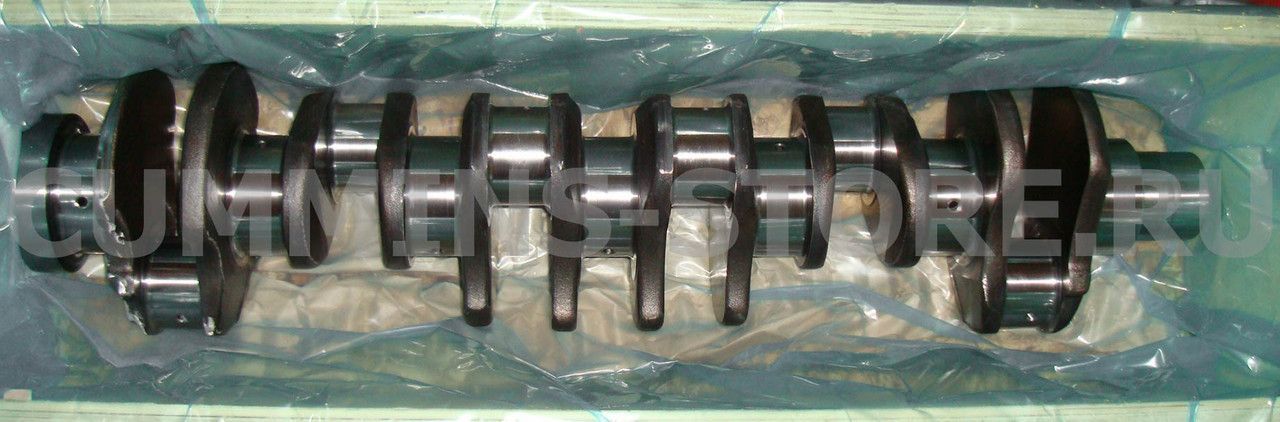

Для изготовления коленчатых валов используют высокопрочные марки стали и специальные виды чугуна с добавлением магния. Стальные валы производятся обычно методом штамповки (ковки) с последующей термической и механической обработкой. Для обеспечения поступления смазки просверливаются специальные масляные каналы. На конечном этапе производства производится динамическая балансировка детали для компенсации центробежных моментов, возникающих во время вращения. Вал уравновешивается и таким образом исключаются вибрации и биения в процессе вращения.

Изделия из чугуна изготавливают путем высокоточного литья. Чугунные литые валы дешевле, к тому же, такой способ производства облегчает создание отверстий и внутренних полостей.

В некоторых случаях коленвал может иметь разборную конструкцию и состоять из нескольких частей, но в автомобилестроении такие детали практически не используются, если не считать мототехники.

Какие проблемы могут возникнуть с коленвалом

Коленвал — одна из наиболее нагруженных деталей автомобиля. Нагрузки имеют в основном механический и тепловой характер. Кроме того, свое негативное воздействие оказывают агрессивные вещества, например, отработанные газы. Поэтому, даже несмотря на высокую прочность металла, из которого изготавливают коленчатые валы, они подвержены естественному износу.

Усиленному изнашиванию способствует злоупотребление высокими оборотами двигателя, применение несоответствующей смазки и в целом пренебрежение правилами технической эксплуатации.

Изнашиваются вкладыши (особенно коренные подшипники), шатунные и коренные шейки. Возможно искривление вала с отклонением от оси. А так как допуски здесь очень малы, то даже небольшая деформация может нарушить нормальную работу силового агрегата вплоть до заклинивания коленвала.

Проблемы, связанные с вкладышами («прикипание» к шейке и задиры шеек) составляют львиную долю всех неисправностей коленвалов. Чаще всего они возникают из-за дефицита масла. Прежде всего в таких случаях нужно проверить систему смазки — масляный насос, фильтр — и сменить масло.

Вибрация коленвала обычно вызвана плохой балансировкой. Другой возможной причиной может быть неравномерное сгорание смеси в цилиндрах.

Иногда могут появиться трещины, которые неизбежно завершатся разрушением вала. К этому могут привести заводской брак, что весьма редко, а также накопленное напряжение металла или нарушение балансировки. Велика вероятность, что причина появления трещин — воздействие сопрягаемых деталей. Треснувший вал ремонту не подлежит.

Всё это нужно учитывать перед заменой или ремонтом коленвала. Если не найти и не устранить причины проблем, в скором времени, всё придется повторить вновь.

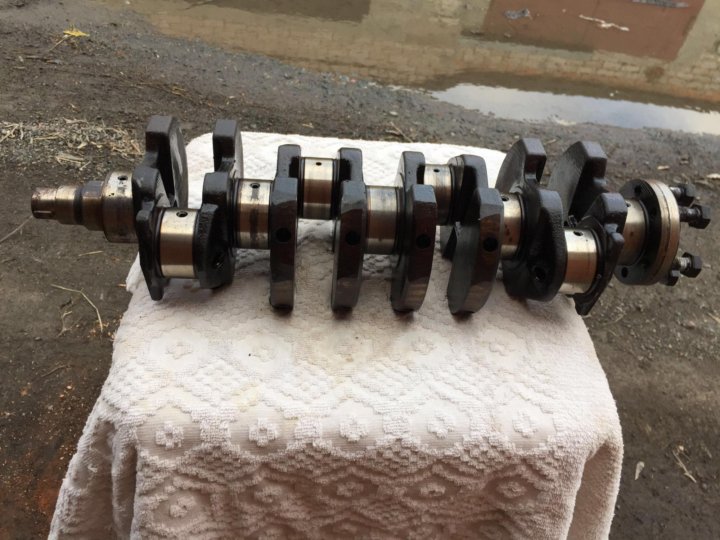

Выбор, замена, ремонт

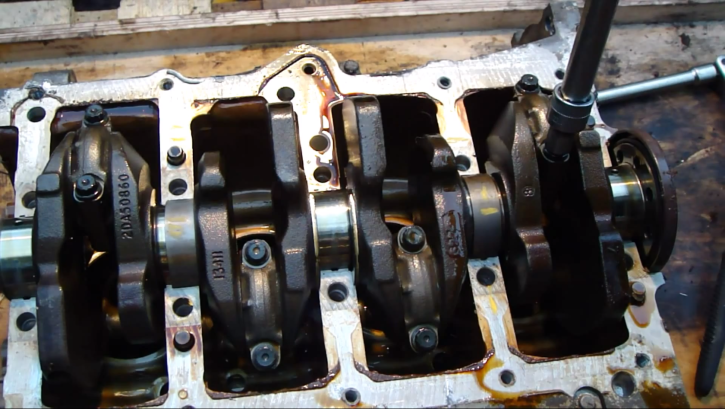

Чтобы достать коленвал, придется демонтировать мотор. Затем снимаются крышки коренных подшипников и шатунов, а также маховик и упорные кольца. После чего коленвал вынимается и производится его дефектовка. Если деталь ранее ремонтировалась и уже выбраны все ремонтные размеры, то ее придется заменить. Если же степень изношенности позволяет, вал очищают, особое внимание уделяя масляным отверстиям, а затем приступают к ремонту.

Изношенность и задиры на поверхности шеек устраняются шлифовкой под подходящий ремонтный размер. Процесс этот далеко не такой простой, как может показаться на первый взгляд, и требует специального оснащения и соответствующей квалификации мастера.

Хотя после такой обработки деталь подлежит обязательной повторной динамической балансировке, но зачастую ремонт коленвала ограничивается лишь шлифовкой. В результате неотбалансированный вал после такого ремонта может вибрировать, при этом разбиваются посадочные места, расшатываются сальники. Возможны и другие проблемы, которые в итоге приводят к перерасходу горючего, падению мощности, нестабильной работе агрегата в тех или иных режимах.

Нередко изогнутый вал необходимо выпрямить, но специалисты неохотно берутся за эту работу. Выпрямление и балансировка — весьма трудоемкий и дорогостоящий процесс. К тому же, правка коленвала сопряжена с риском его перелома. Поэтому в большинстве случаев деформированный коленчатый вал проще и дешевле заменить на новый.

При замене ставить нужно точно такую же деталь или допустимый аналог, иначе новых проблем не избежать.

Приобретение по дешевке бывшего в употреблении коленвала — это своего рода кот в мешке, который неизвестно чем в итоге обернется. В лучшем случае он в определенной степени изношен, в худшем — имеет не заметные на глаз дефекты.

Покупая новый коленвал у проверенного продавца, вы можете быть уверены в его качестве. Интернет-магазин Китаец может предложить различные запчасти для двигателя и других узлов вашего автомобиля по умеренным ценам.

Не забывайте также, что при установке нового коленвала обязательно следует заменить шатунные и коренные вкладыши, а также сальники.

После замены коленвала двигатель необходимо обкатать от двух до двух с половиной тысяч километров в щадящем режиме и без резких изменений оборотов.

как выглядит, из чего состоит, для чего нужен, неисправности

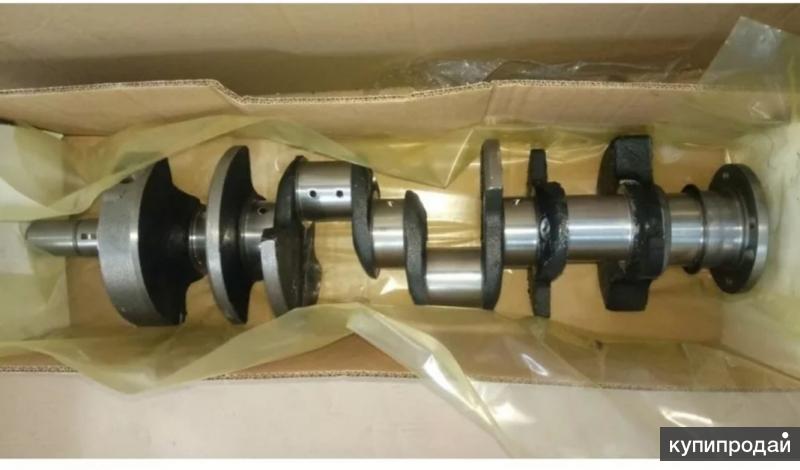

Коленвал или коленчатый вал – это стальная деталь, которая помогает преобразовывать тепловую энергию сгораемого горючего в механическую, которая нужна для вращения колёс. Простыми словами — коленвал похож на сильно изогнутую стальную железяку в виде вала. Основные детали вала — шатунные шейки, соединённых с коленной шейкой.

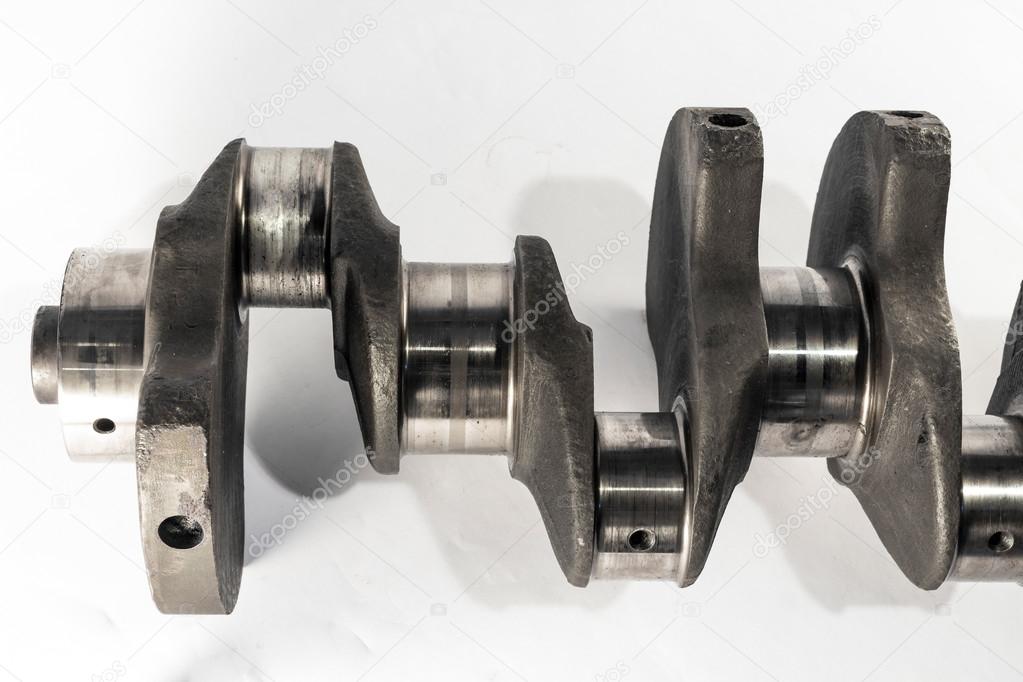

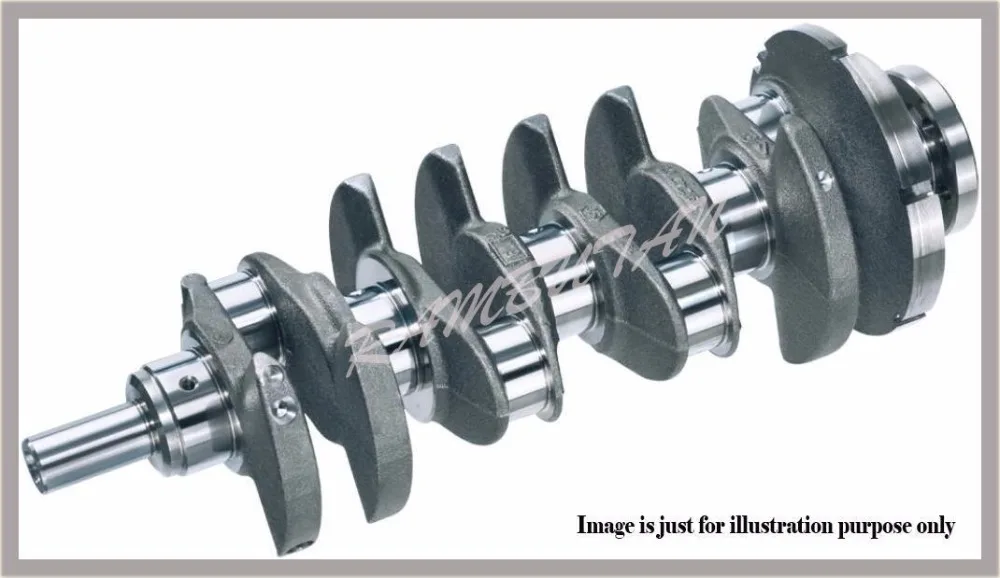

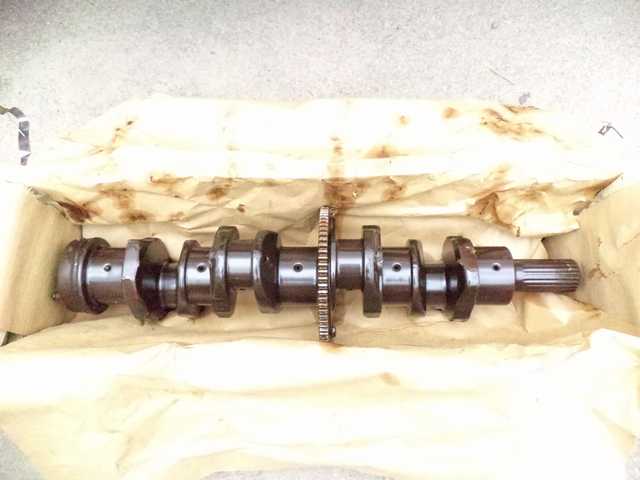

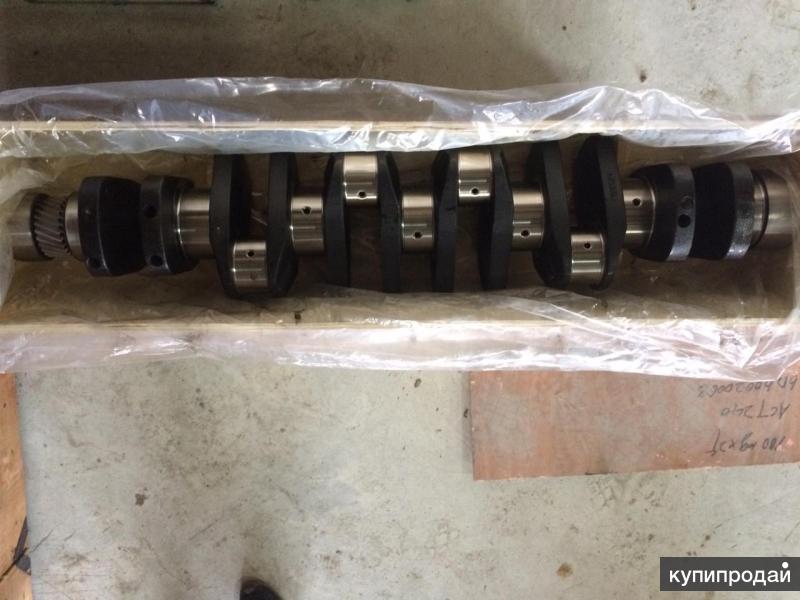

Вот как выглядит коленвал

Коленчатый вал относится к кривошипно-шатунному механизму (КШМ). Вал устанавливают прямо под блоком цилиндров.

Коленвал – важная деталь любой машины, имеющая определённую форму. Она зависит от модели мотора. При движении автомобиля элемент будет как бы притираться к двигателю. При диагностике и ремонте коленвала мотористы всегда смотрят, как ходят трущиеся элементы и по издаваемому звуку могут определить проблему. Что держит коленвал в двигателе, зависит от типа машины.

В статье расскажу всё про коленвал – что это такое, как выглядит, как устроен этот механизм, его назначение, поломки и пути их устранения. Обещаю, вам понравится!

Что такое коленвал

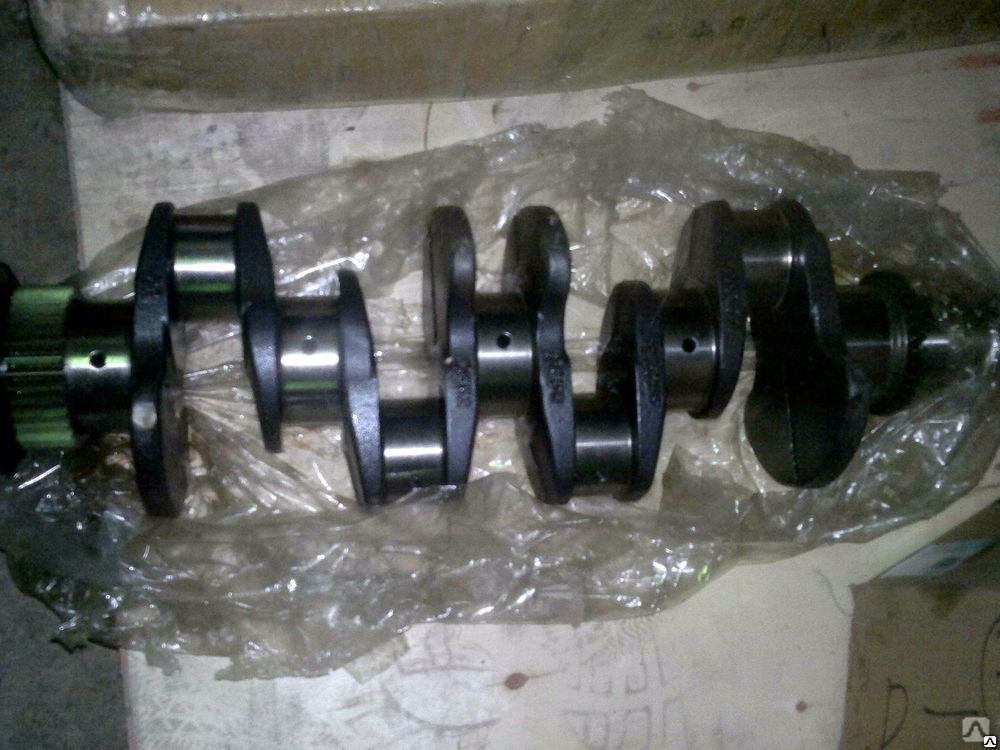

Коленвалом называют такую деталь (либо узел деталей, если вал составной), которая работает за счёт работы элементов поршневой группы.

Вал передаёт крутящий момент на маховик, вращающий шестерни трансмиссии.

Затем механическая энергия передаётся на полуоси ведущей пары колёс (передней, задней или обеих сразу). Автомобиль начинает своё движение. По внешней форме коленвал напоминает поднятие и опускание колена.

Коленвал работает как колено

Число деталей вала зависит от количества цилиндров движка, которые соответствуют их форме и размещению. Коренные шейки подсоединяются к поршням благодаря шатунам. Они обеспечивают вращательно-поступательное движение, приводящее коленвал в действие. Устройство обеспечивает пуск мотора автомобиля.

Коленчатый вал передаёт крутящий момент на маховик, а он передаёт вращение на шестерни трансмиссии. Затем крутящий момент переходит на оси и колёса начинают своё движение. Машина начинает двигаться.

Деталь всегда устанавливается с поправкой на число и место расположения цилиндров мотора, порядка и работы, такта, обеспечиваемых цилиндропоршневой группой. От влияния перечисленных факторов, коленчатый вал содержит разное число шатунных шеек. В отдельных моделях на элемент влияет сразу несколько шатунов. Это обеспечивается в ДВС с V-образным строением.

Внимание! Какая деталь соединяет коленчатый вал двигателя с поршнем? Это палец, который при помощи шатуна соединяется с шейкой.

Основная задача производителя – изготовить деталь так, чтобы при вращении на больших оборотах не было вибраций или они бы минимизировались. От числа шатунов и порядка появления вспышек, в коленвалах могут быть противовесы, но есть модели и без этого элемента.

Виды коленвалов:

1. Полноопорные. Здесь коренные шейки располагаются по обе стороны от шатунной. Количество коренных шеек увеличивается на единицу при их сравнении с шатунами. Это связано с тем, что по бокам каждой шатунной шейки располагаются опоры, выступающие основной осью кривошипно-шатунного механизма. Такая система считается самой распространённой, потому что позволяет изготовителю применять облегчённый вариант. Такое условие обеспечивает непосредственное действие на КПД.
2. Неполноопорные. В этом случае коренные шейки находятся с одной стороны. Детали производят из высокопрочных сплавов и металлов, что предупреждает поломку и деформацию в результате эксплуатации. Недостатком в том, что конструктивный элемент системы значительно увеличивает массу вала. Такое тип вала признан устаревшим, они применялось в машинах с ДВС в 20-м веке в низкооборотных двигателях.

В настоящее время популярны полноопорные типы. Производители ведущих марок машин ценят их за лёгкость и высокую надёжность, потому компоненты широко применяются в современных ДВС. Теперь понятно, что такое коленвал в автомобиле, но стоит понять, для чего он нужен.

Для справки! Кто изобрёл важный элемент двигателя? Это был арабский учёный Исмаил ибн аль-Раззаз аль-Джазари, который жил в Турции в 12 веке. Его ещё называют как Да Винчи исламского мира, потому что он описал конструкцию почти пятидесяти механизмов, таких как человекоподобные роботы, водяные часы, музыкальные аппараты, фонтаны, клапанные насосы и кодовые замки.

Коленвал для 8-цилиндрового мотора Renault Nervastella 1930—1936 годов

Коленвал изготавливается:

• Для недорогих машин – из легированной стали или из чугунного сплава.
• Для мощных и дорогих автомобилей — из углеродистой стали с высоким показателем износостойкости.

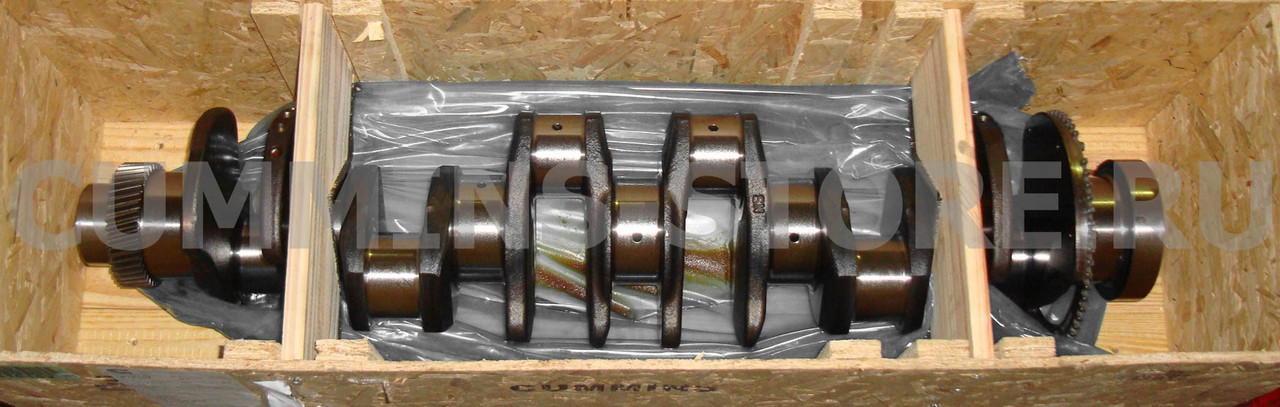

Отмечу, что на дизельные моторы ставят очень прочные коленчатые валы. Это связано с тем, что этот механизм работает постоянно с очень высокой нагрузкой. Дополнительно коленвал закаляется высокочастотным током.

Внимание! Коленвал производят из легированной или углеродистой стали, модифицированного чугуна при использовании методики штамповки и литья.

А где находится в машине коленвал? В автомобилях со стандартным мотором коленвал стоит в нижней части мотора, в а оппозитном двигателе – в его центральной его части. Снизу вал защищён картером. На чём держится коленвал? Он закреплён в подшипниках, они не дают сместиться валу. Дополнительно могут применяться дополнительные упоры.

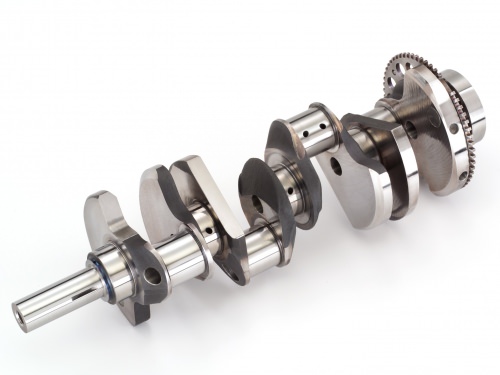

Интересно, что кроме массовых валов, выпускаются и спортивные механизмы, которые обеспечивают более быстрое движение поршней в крайней точке сжатия благодаря вытянутой форме шатунных шеек. Из-за этого характеристики мотора меняют своё значение.

Некоторые автолюбители говорят о том, что маркировка коленчатого вала может дать информацию об особенностях этой детали. Но эти данные лишь её номер и не более, с его помощью проще подбирать запчасти.

Ещё одна хорошая статья:  Одометр автомобиля: что это такое, что измеряет, что показывает, виды, устройство, принцип работы

Назначение

Главная цель коленчатого вала – преобразование вращательно-поступательных перемещений поршней двигателя внутреннего сгорания в крутящий момент, передаваемый трансмиссией на колёса автомобиля. Главная функция коленвала – превращение поступательного движения во вращательное.

Основной технической характеристикой коленчатого вала цепочки является радиус кривошипа. Это расстояние от осей коренных шеек к шатунным. Коренных шеек выступающих в роли опор, обычно бывает 4, но бывает, встречаются и три. В 6-цилиндровом ДВС коренных шеек целых семь.

Удвоенный радиус представляет собой длину движения поршня, определяющую объем цилиндров. При изменении величины радиуса кривошипа и стабильном диаметре цилиндра, изменится объем последнего. Такую зависимость мотористы часто используют для проведения регулировки, когда надо изменить технические характеристики движка в каком-либо определённом направлении.

Конструктивно коленвал соединяет коренные и шатунные шейки благодаря так называемым «щёкам». Шатунные шейки имеют меньший диаметр, чем у коренных. У щеки есть продолжение, которое является противовесом. Благодаря ему шатунный и поршневой вес находятся в балансе, и силовой агрегат работает без рывков. Оба конца механизма уплотнены во избежание потери смазочной жидкости.

При установлении соотношения длины хода поршня и диаметра цилиндра, мотор можно сделать длинноходным или короткоходным. Последний вариант повышает мощность за счёт прироста числа оборотов. Длинноходные варианты признаны экономичными. Они обеспечивают повышенный крутящий момент при небольших оборотах.

Внимание! Изменение параметров коленчатого вала от исходных (заданных производителем) приводит к полной перемене всех параметров мотора. Это может отразиться на работе целостной системы.

Схема — из чего состоит

Коленчатый вал размещается в нижней части автомобильного мотора под масляным картером. Этот конструктивный и функциональный элемент имеет своё строение. Части коленвала:

• коренная шейка – это опорная часть механизма, так называемая ось вращения. Эта деталь находится в подшипнике, который в свою очередь встраивается в картер двигателя;
• шатунные шейки – это колено коленчатого вала, упоры для шатунов. Они при работе коленвала смещаются по отношению к оси по траектории в форме круга;
• носок коленчатого вала – это выходная часть коленвала, на ней зафиксирован шкив или зубчатое колесо привода газораспределительного механизма (ГРМ), а также дополнительных механизмов. Носок передают энергию приводу ГРМ;
• щека коленчатого вала – обеспечивает соединение шатунных шеек с коренными. Они имеют защитную функцию и не дают коленвалу выйти из строя при самых максимальных нагрузках;
• фланец;
• упорные полукольца;
• вкладыши;
• шестерня;
• шкив;
• противовесы – обеспечивает сохранение баланса во время возвратно-поступательных движений элементов поршневой группы и нейтрализует нагрузку центробежной силы. Помогают уравновесить вес поршней и шатунов;
• хвостовик коленчатого вала – задняя часть механизма, к которому прикреплён маховик. Он приводит в движение шестерни коробки передач.

Полная схема коленвала

В конструкции коленвал имеется кривошип коленвала. Это узел, в который входит 1 шатунная шейка и 2 щеки. Отмечу, что раньше кривошипы были в сборе. Сейчас применяют только цельные коленчатые валы.

Ось коленвала выглядит в форме коренной шейки. Шатунные шейки всегда попеременно смещаются в противоположную сторону друг от друга. Внутри элементов есть отверстия, через которые моторное масло передаётся на подшипники. Кривошип представлен в формате отдельного узла, включающего две щеки и шатунную шейку.

Раньше в машины устанавливали исключительно сборные конструкции кривошипа. Сейчас все двигатели оснащаются цельными элементами. Их производят из стали высокой прочности при помощи ковки. Далее они проходят тщательную обработку на токарных станках. Более дорогие разновидности производятся из чугуна с помощью литья.

Заднюю и переднюю часть коленчатого вала уплотняют сальниками, обеспечивающими защиту от протекания масла. Выпускающие части маховиков могут выходить за пределы блоков цилиндров.

Фото сальника в коленвале

Вращение всех деталей вала создают подшипники скольжения. Они представлены в форме тонких стальных пластов (по-другому их называют вкладыши) с тонким слоем смазки. Для профилактики осевого смещения используется упорный подшипник, который располагается на коренной крайней или средней шейке. Теперь вы назовёте составляющие коленчатого вала без труда.

Подшипник коленвала HONDA

Отмечу, что для 4-цилиндровых моторов (применяют на большинстве серийных автомобилей) применяют плоский коленвал, когда щёки с шейками располагаются в одной плоскости. Это особенно заметно, когда смотришь на вал в «фас». Перейдём к описанию принципа работы коленвала.

Как работает коленчатый вал двигателя?

Несмотря на сложное строение, принцип работы устройства очень простой. Работа этого механизма схожа с работой педалей обычного велосипеда. Только в двигателях автомобилей применяется больше шатунов.

Поршни в моторе двигаются неравномерно. Когда одни поршни спускаются вниз, другие поднимаются вверх. Это увеличивает плавность хода и стабильность нагрузки. Коленвал как бы сдерживает движение поршней и заставляет их вернуться в прежнее положение, чтобы топливно-воздушная смесь смогла сжаться.

Вот как работает коленвал:

1. В камере внутреннего сгорания происходит процесс сгорания поступающего внутрь горючего с выделением газов. При расширении они оказывают давление на поршни,
2. Поршень выталкивается и производит поступательное действие.
3. Элементы передают механическую энергию за счёт сообщения с поршнями, соединёнными посредством втулки.
4. Шатун соединяется с шейкой коленвала и подшипником, потому каждое поступательное поршневое движение преобразуется во вращение вала.
5. После того как случается поворот на 180 градусов, шатунная шейка следует в обратном направлении и происходит возвратное движение поршня.
6. Циклы непрерывно повторяются.
7. Вращательная энергия заставляет колёса автомобиля двигаться.

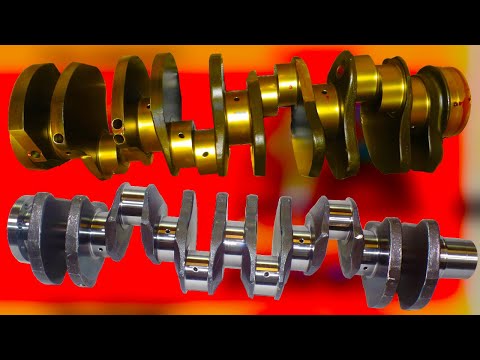

Посмотрите хорошее и понятное видео про коленвал:

Неисправности и их решение

Из чего сделан коленвал? Для его изготовления применяют металлы и сплавы повышенной прочности. Казалось бы, риск поломки исключён или минимален, но это не совсем так. Со временем из-за постоянных экстремальных нагрузок появляется износ, и даже стальной элемент способен выйти из строя.

Деталь постоянно сталкивается с механическими нагрузками от поршневой группы, поступающее давление измеряется в нескольких тоннах. Добавляет нагрузку инерционные силы в элементах коленвала. Помимо этого, при работе двигателя внутреннего сгорания температура коленвала стремительно возрастает и достигает нескольких сотен градусов.

Если вовремя обслуживать автомобиль, то коленчатый вал может без поломок прослужить до 300 тыс. км пробега. Ну а если на станцию техобслуживания ездить редко, то могут возникнуть разные неисправности. Какие основные неисправности коленчатого вала и как их исправить?

Задиры шатунных шеек кривошипа

Износ шатунной шейки встречается довольно часто потому что именно в области данного узла образуется максимальная сила трения при наибольшем давлении. Под воздействием перечисленных условий, в местах приложения нагрузки образуются выработки, создающие препятствия для естественного и свободного хода подшипника. Коленвал может неравномерно прогреваться после пуска мотора и в результате деформироваться.

Внимание! Рассматривать такую проблему как незначительную – не следует, потому что повышается уровень вибрации внутри мотора. Сам механизм набирает температуру, происходит его стремительное разрушение по цепочке (расплавляются вкладыши) и в итоге может пострадать двигатель авто.

Убрать проблему поможет моторист, умеющий делать качественную шлифовку шатунных шеек. Процедура приведёт к существенному уменьшению их диаметра. Для получения одномерности всех кривошипов, манипуляцию выполняют на качественных токарных станках, поскольку точность требуется для размеров меньше, чем 1 мм. Экономить не следует, элемент следует доверять только профессионалу, а не обращаться к сомнительным мотористам.

Задиры на шейке коленвала

После устранения основной проблемы диаметр технических зазоров детали заметно увеличится. После обработки на них стоит установить специальный вкладыш, призванный заполнить пустующее пространство.

Опытные автовладельцы знают – чтобы минимизировать вероятность появления проблемы, стоит постоянно контролировать уровень масла в баке и доливать его время от времени. Если смазки будет недостаточно, задиры появятся с большой вероятностью. Также мотористы рекомендуют смотреть на качество купленной смазки. Ездить на дешёвом или старом загустевшем масле – опасно, ремонт автомобиля потом может стоить гораздо дороже, чем стоимость важного расходника. Дополнительно может выйти из строя масляный насос.

Срез шпонки кривошипа

Что крутит коленвал и за что отвечает этот элемент, становится понятно при обнаружении этой проблемы. Именно шпонка механизма делает возможной передачу крутящего момента с вала на приводной шкив. Оба компонента имеют собственные пазы, в которых заключается специальный клин. При использовании материалов низкого качества в производстве, деталь обрезается. Это случается при заклинивании мотора. Ситуация – редкая.

Когда пазы шкива и КМН целы, можно сменить шпонку. В старых двигателях, манипуляция не даст результатов из-за образования большого люфта при соединении. Примитивный коленчатый вал не сможет работать как надо, потому ремонтники чаще всего советуют сразу менять детали на новые.

Износ отверстий фланца

На хвостике коленчатого вала крепится фланец с несколькими отверстиями, предназначенными для присоединения маховика. Со временем именно они разбиваются. Такое состояние называют износом усталости.

При работе элемента при больших нагрузках на металле образуются незаметные трещины, которые могут быть одиночными или групповыми. Последние чаще всего возникают в местах углубления детали.

Неисправность устраняется при рассверливании отверстий в результате установки болтов большего диаметра. Манипуляцию производят как с маховиками, так и с фланцами.

Течь из-под сальника

На коренных шейках вала есть два сальника. Они находятся с разных сторон. Основная цель элемента – предупредить протекание масла из-под подшипников. При попадании смазки на приводные ремни газораспределительного механизма их ресурс снижается, масло может разъесть резину. Это повышает расход горючего и масла, снижается управляемость автомобиля. А в итоге можно «попасть» на очень дорогой ремонт двигателя. Основные причины появления течи:

• вибрации вала – происходит преждевременный износ внутренней части элемента из-за его неплотного прилегания к шейке;
• длительное нахождение машины на улице зимой – сальник просто пересыхает, утрачивает собственную эластичность, дубеет от мороза;
• плохое качество детали – бюджетный элемент всегда имеет пониженный рабочий ресурс;
• попадание газов в картер, либо отсутствие вентиляции этой детали. Повышенное давление заставит протечь даже новенький сальник;
• неточности при установке – монтаж не должен производиться набивным методом с использованием молотка, чтобы деталь работала полноценно, для её монтажа надо применять специальную оправку.

Текущий сальник коленвала

На что влияет сальник понятно. Это прокладка, являющаяся расходником. Чаще всего происходит одновременный износ обеих элементов. Если произошёл износ одного, все равно лучше менять весь комплект. Износ следует проверять после пробега в 100-200 тыс. км.

Неисправность датчика коленвала

Это важный элемент цепочки, размещаемый на самом двигателе, он обеспечивает синхронную работу инжектора и зажигания. При возникновении неисправности, пуск мотора будет невозможным.

Электромагнитный датчик считывает много данных, которые передаются в бортовой компьютер, а он их регулирует. Главными данными являются впрыск горючего и зажигание. Пока импульс не поступит, бортовой компьютер не отдаст команду на выполнение.

Что указывает на проблемы с датчиком? Ухудшение запуска двигателя, у него нестабильная мощность, а также он может внезапно заглохнуть. На приборной панели горит надпись Check Engine.

Ремонт элемента невозможен, проблема устраняется только при помощи замены. Важно суметь подобрать правильную модель для установки на двигатель определённого типа, иначе мотор будет работать неправильно. При несоблюдении этого параметра, положение коленвала может не соответствовать действительности. ДВС не будет работать полноценно, это может привести к преждевременному износу отдельных элементов цепи.

Ответы на популярные вопросы

Определённые вопросы, связанные с элементом автомобиля, в том числе с коленвалом, владельцы задают чаще других. Чтобы не искать подобные сведения в разных источниках, вниманию читателя представлен блок с ответами.

Чем отличается поршень от коленвала

Поршень двигателя выглядит в форме детали цилиндрической формы. Он совершает вращательно-поступательные движения внутри цилиндра и служит для преобразования изменения показателей давления газа, жидкости и пара в механическую работу. Изначально элемент производится из высокопрочного чугуна, но потом технологию переработали и решили применять алюминий. Если понять, какую работу выполняет поршень, ясно, чем он отличается от коленчатого вала.

Этот конструктивный и функциональный элемент обеспечивает передачу механических усилий на шатун, контролирует герметизацию камеры внутреннего сгорания и способствует своевременному отводу избытка тепловой энергии. Слаженная работа поршней двигателя с коленчатым валом важна при эксплуатации машины в сложных условиях.

Сколько весит коленвал

Вес коленвалов зависит от модели двигателя. Представить среднюю цифру очень сложно, потому целесообразно назвать массу элементов взятых с отдельных моделей машин:

• ВАЗ 2112 – 12 кг 780 г;
• ВАЗ 2108 – 10 кг 980 г;
• LADA Priora и Калина – 10 кг 920 г.

Вес коленвала Тойота Королла

Эта информация позволяет сделать вывод о том, что в среднем вес коленвала находится в диапазоне 10-14 кг. Масса элемента используемого на двигателях грузового авто выше, более 18 кг.

Зачем нужен коленвал для проверки блока цилиндров

Сборку элементов шатунно-поршневой группы специалист начинает с проверки блока цилиндров. Связано это с тем, что именно он является основой всего двигателя, на нём находятся ключевые элементы, детали и узлы. Идеальный по геометрическим правилам цилиндр будет изнашиваться с увеличенной скоростью. Для проверки целостности системы, цилиндр перпендикулярно прикрепляют к оси постелей коленчатого вала. После этого оценивают величину пропуска.

Чем прикручивается коленвал к блоку цилиндров?

Перед установкой коленвала в блок вкладыши и коренные шейки смазываются маслом, желательно тем, которое применяется в данном двигателе. Упорные полукольца ставятся так, чтобы почти не было люфта. Далее болты крепления крышек коренных подшипников слегка затягиваются с правого ряда цилиндров мотора, а затем с левого. Затем болты закручиваются с более высоким усилием.

В каких подшипниках вращается коленчатый вал

Важнейшей деталью в двигателе является коренной подшипник. Он представлен в форме небольшого полукольца средней жёсткости со специальным покрытием. При долгой эксплуатации элемент изнашивается. По сути – это подшипник скольжения, обеспечивающий возможность вращения самого коленвала, которое происходит при сгорании топливной массы внутри камеры.

Сколько коленвалов в двигателе

Коленвал у автомобиля всегда один. Взаимодействие с коробкой двигателя обеспечивается за счёт разных узлов сцепления. Они могут быть механическими и автоматическими.

Почему коленчатый вал называется коленчатым

Действительно, связь названия элемента с человеческой анатомией волнует многих. Но, наименование объяснить довольно легко. Слово произошло от «голенастый». Те самые голени выступают в качестве шатунов и плотно сидят на шарнирах. Так произошло название «коленчастый», а потом его упростили.

Как делается коленвал

Заготовки коленчатого вала получают за счёт применения метода свободной ковки, штамповки и отливки. Из-за сложности конфигурации, полученные заготовки на этом этапе лишь отдалённо напоминают окончательные формы. Далее при обработке удаляется большая часть металла. После ковки заготовки подвергают полноценной термической обработке. Она необходима для улучшения структуры металла, устраняет напряжение и упрощает его дальнейшую черновую обработку. Для обычных автомобилей деталь отливается из чугуна, для мощных и быстрых машин – из кованой стали, а в самых дорогих коленвал вытачивают из цельного куска стали.

Рекомендую посмотреть интересное видео, как в Германии изготавливают коленвалы:

Что одевается на коленвал

Для избежания течи масла при замене сальника мотористы пользуются ремонтными втулками. Это детали в форме гладких тонкостенных гильз, которые одеваются на коленвал и восстанавливает поверхность под сальник.

Коленчатый вал – важная деталь, обеспечивающая работу двигателя машины, без его правильного функционирования, движение невозможно. Конструкция вала разная, зависит от марки мотора. По сути, коленвал это стальной элемент, содержащий множество шатунных шеек, сообщающихся друг с другом при помощи коленной шейки.

Количество элементов конструкции определяется в зависимости от числа цилиндров двигателя в соответствии с их формой и размещением под капотом автомобиля. Шейки соединены между собой при помощи шатунов, обеспечивающих поступательно-вращательное движение для пуска мотора. Устройство может выйти из строя, в таких случаях необходима его регулировка.

И напоследок видео про двухтонный коленвал, который крутится одной рукой:

Коленвал: устройство, назначение, принцип работы

Важнейшей деталью каждого транспортного средства, оснащенного двигателем внутреннего сгорания, является коленвал. Главная его задача состоит в передаче крутящего момента вначале на маховик, затем на трансмиссию, а уже потом – на полуоси колес. Примечательно то, что деталь изготавливается под конкретную марку силовой установки, а не под модель авто, как это бывает с другими комплектующими.

Оглавление

1. Коленчатый вал: что это, каковы его задачи
2. Материалы изготовления коленвала. Технология производства
   • Технология изготовления
   • Стальные валы
   • Чугунные валы
3. Из чего состоит коленвал
4. Механизм работы
5. Датчик коленвала
6. Неисправности и их устранение
7. Итог

В ходе эксплуатации коленвал двигателя притирается к нему, к его особенностям, поэтому, когда возникает необходимость в ремонте или замене, мастера максимум внимания уделяют износу подвижных элементов и стараются ответить на вопрос о том, что стало его причиной.

Коленчатый вал: что это, каковы его задачи

Коленчатый вал направляет крутящий момент на маховик, откуда тот поступает на шестеренки трансмиссии, затем – на колеса (ведущие). Сам вал начинает вращаться под влиянием поршневой группы.

Большинство классических ДВС работают по одинаковой схеме. Внутри таких установок возвратно-поступательные движения преобразовываются во вращательные. Блок цилиндров включает поршни с шатунами, и в момент, когда воздушно-топливная смесь направляется в цилиндр, где она возгорается от искры, освобождается большое количество энергии. Газы, которые под воздействием тепла расширяются, оказывают давление на поршень, и он начинает перемещаться вниз.

Цилиндры устанавливаются на шатунах, закрепленных на шатунных шейках коленвала. Так как каждый цилиндр срабатывает в конкретный момент времени, воздействие, оказываемое на кривошипно-шатунный механизм, получается равномерным, поэтому коленчатый вал двигается постоянно. Движение переходит на маховик, а уже от него посредством сцепления переходит на КП и на колеса.

Важно

Коленвал необходим для того, чтобы преобразовывать движения различного рода. Отсюда предельная точность, с которой она создается, ведь от симметричности, а также от того, как точно друг относительно друга выверен каждый угол, зависит частота вращения коленчатого вала.

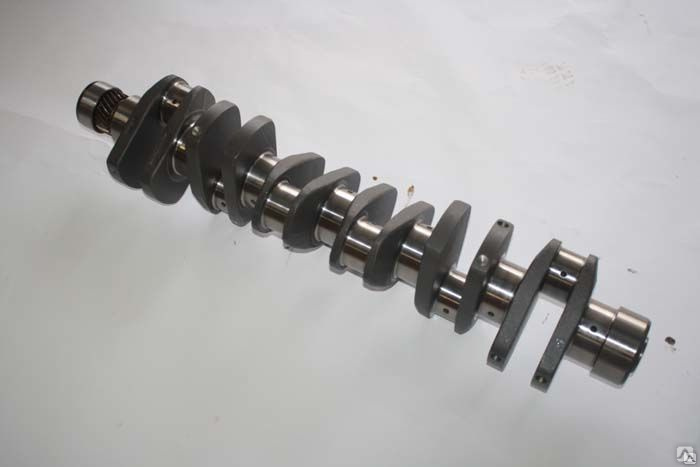

Внешне этот элемент представляет собой сочетание большого количества шатунных шеек, сочетающихся друг с дружкой коленной шейкой. Число таких колен-шеек зависит от числа цилиндров, а также полностью соответствует их форме и местонахождению. С поршнями шейки соединяются посредством шатунов, которые приводят коленвал в движение.

Есть несколько разновидностей коленчатого вала двигателя. Когда шатунные шейки расположены симметрично от шейки коленной, это полноопорный коленвал. Когда шатунные шейки установлены лишь с одной стороны, говорят, что вал неполноопорный.

Материалы изготовления коленвала. Технология производства

В процессе производства коленчатых валов применяют разные материалы. Для спорткаров или автомобилей люкс-класса валы выпускают из легированной либо углеродистой стали, характеризующейся повышенной прочностью и износостойкостью.

Для серийных авто используется модифицированный чугун, который обрабатывается путем прессования либо литья. В качестве элементов, необходимых для легирования стали, используется хром и молибден, реже могут быть примеси других металлов, которые работают на увеличение прочности.

Чаще всего устанавливается деталь внизу, над кратером, но если ДВС оппозитный, то данный конструктивный элемент находится выше, в центральной части двигателя, что упрощает процесс замены коленвала при необходимости.

Технология изготовления

Выпускаются заготовки валов путем штамповки и литья. Кованые модели более прочны, их делают, как уже говорилось выше, из легированной или углеродистой стали. Изделия массового производства, которыми комплектуются в основном серийные модели автомобилей, выпускают из высокопрочного чугуна, используется при этом метод литья.

Выливают материал в оболочковые или земляные формы, причем, применение именно оболочковых форм является более прогрессивным методом, так как изделие получается более точным, припуски на механическую обработку оказываются минимальными, а порой они и вовсе отсутствуют.

Если речь идет о методе горячей штамповки, это уже массовое производство, так как технология изготовления позволяет получить готовую деталь, которая практически не требует обработки.

Отсюда – более точные размеры коленвала, идеальная форма, а также доступная цена, продиктованная минимальными отходами металла. К тому же волокна в готовой детали размещены оптимальным образом, что заметно улучшает показатели прочности, как следствие – износостойкость детали.

Стальные валы

Коленчатые валы для спорткаров, автомобилей повышенной мощности и высокой проходимости изготавливают из стали путем ковки либо горячего штампования. Чаще всего для этого используют сталь 35, 50, 45Г и 50 Г. Производство деталей быстроходных механизмов осуществляется из упомянутых выше сталей, в которые добавляют хром и никель, хром и молибден.

Легированные стали характеризуются повышенной пластичностью, твердостью, продолжительным сроком службы, поэтому из них выпускают коленчатые валы для мощных дизельных и бензиновых силовых установок.

Чугунные валы

В серийных моделях не только автомобильного транспорта, но и других ТС, оснащенных двигателями внутреннего сгорания, устанавливают коленвалы из чугуна с графитом, изготовленные методом литья. Технология известна давно, но в последнее время она была усовершенствована, что позволило удешевить процесс производства и повысить качество деталей, минимизировать процесс образования брака.

Примечательно то, что благодаря использованию новейшего оборудования удалось значительно уменьшить потери металла, и чем сложнее конструкция комплектующего, тем эта экономия заметнее. Наличие в составе графита повышает износостойкость и надежность вала, но ключевую роль играет качество литья, отсутствие так называемых литейных пороков.

Прочность изделия зависит от свойств материала. Если вал выпущен из модифицированного либо высокопрочного чугуна, отпадает необходимость в его дальнейшей термической обработке. Литая деталь характеризуется одинаковой твердостью по всей площади, которая не уменьшается даже после шлифования.

Из чего состоит коленвал

Ключевыми составными элементами коленвала можно считать следующее:

•  Коренная шейка – опора, выполняющая функции оси вращения. Находится она в подшипнике.
•  Щеки – некое связующее звено между коренными и шатунными шейками, к тому же препятствующее разрушению детали вследствие непрерывных нагрузок.
•  Шатунные шейки – это опоры, которые соединены с шатунами поршней.
•  Носок – расположенный спереди конструктивный элемент, который передает мощность на вспомогательные механизмы.
•  Хвостовик – элемент, расположенный сзади. Он соединяется с маховиком либо шестеренкой отбора мощности для передачи усилия на движение.
•  Противовесы – отдельный элемент конструкции, распределяющий нагрузку и уравновешивающий вал.

Роль уплотнителя для хвостовика и носка играют сальники коленвала, которые предотвращают протекание масла на стыках там, где маховик выходит за границы цилиндров. За способность детали двигаться вращательно отвечают подшипники скольжения, изготовленные из стали. Для исключения риска смещения оси вращения устанавливается упорный подшипник.

Механизм работы

Работоспособность всех без исключения ДВС обеспечивается поршневым блоком, который приводит в действие коленвал. Работает механизм следующим образом:

•  Топливная смесь в цилиндре сгорает, это ведет к расширению воздуха и образованию давления.
•  Под воздействием давления происходит выталкивание поршня, начинается поступательное движение.
•  Соединение с шатунными шейками обеспечивает изменение поступательного движения во вращательное.
•  Полученная, таким образом, энергия вращения с коленвала направляется на ведущие колеса, и транспортное средство движется.

Датчик коленвала

Датчик коленчатого вала используется лишь в транспортных средствах, оснащенных системами электронного управления двигателя. От вращения вала зависит работа нескольких деталей и даже целых систем, благодаря своевременной подачи топливной смеси становится возможным улучшение ездовых характеристик.

Для синхронизации рабочих процессов как раз и придумали специальный датчик, способствующий синхронизации зажигания. Он передает данные о положении коленчатого вала на блок управления и тем самым оптимизирует работу множества механизмов. Датчики коленвала бывают нескольких видов:

•  магнитные;
•  Холла;
•  оптические.

У каждого из них – свои особенности и преимущества, но все они устанавливаются в корпусе силового агрегата на специальном кронштейне.

Неисправности и их устранение

К наиболее распространенным неисправностям коленвала относится:

• Значительный износ шатунных и коренных шеек, к которому привела нехватка масла или его ненадлежащее качество, неправильное давление в системе, засоренность масляного фильтра, перегрев масла, приведший к его разжижению. Устраняется неисправность капитальным ремонтом мотора.
• Износ торцов под упорными кольцами (а случается это, если автомобиль часто стоит на месте при выжатом сцеплении) В этом случае придется обработать упорные фланцы и использовать более толстые полукольца. Часты случаи, когда подобный эффект устраняется только путем замены вала, которому предшествует диагностика, а при необходимости – и ремонт привода сцепления.

Итог

Коленчатый вал машины – деталь, отвечающая за способность транспортного средства двигаться, поэтому роль ее в конструкции машины невозможно переоценить. Чтобы коленвал успешно справлялся с возложенными на него функциями и служил годами, необходимо регулярно проводить ТО и выполнять ремонт детали, как только возникнет такая необходимость.

Как делают коленвал

Коленвал — где находится и для чего нужен

Двигатель – сложный агрегат, в котором нет незначительных деталей. Одна из таких его составляющих – коленвал. С одной стороны, это не сложное устройство, а простая деталь, с другой, коленчатый вал – одна из основных деталей двигателя.

Для чего нужен коленвал?

Любой автомобильный двигатель является поршневым. Принцип его работы прост: в цилиндр подается топливно-воздушная смесь, которая воспламеняется и увеличивается в объеме. Возникает избыточное давление, которое выталкивает поршень из цилиндра. Поршень при этом совершает поступательное движение, которое нужно преобразовать во вращательное, чтобы передать его в коробку передач, а дальше – на полуоси или карданный вал.

Вот именно эту функцию и выполняет коленчатый вал – преобразовывает один тип механического движения в другой, а именно: поступательное во вращательное.

Материал, из которого изготавливаются коленчатые валы, это не простая сталь, поэтому и стоимость изделия так высока, по сравнению с ценой простой металлической болванки. Сталь, из которой изготавливается вал, легируется хромом, молибденом и другими металлами, что придает изделию особую прочность. Кроме того, немаловажен сам процесс изготовления, начиная от того, как расположены волокна заготовки, заканчивая методикой изготовления – прессованием или ковкой.

С тем, что делает вал, мы разобрались, но остался вопрос – где находится коленвал? Коленчатый вал расположен в нижней части двигателя, снизу он прикрыт картером, заполненным моторным маслом. Вал закреплен в подшипниках, которые удерживают его и не дают смещаться, иногда для его усиления используются дополнительные упоры. Но есть исключение – в оппозитных двигателях коленчатый вал располагается выше, по центру ДВС.

Что собой представляет и как работает коленчатый вал?

Поршня в двигателе перемещаются неравномерно – пока дни опускаются, другие поднимаются – это обеспечивает плавность хода, и равномерное распределение нагрузки по времени. Коленчатый вал сдерживает ход поршней после сгорания топлива и возвращает их в исходное положение для сжатия смеси. С одной стороны он связан с газораспределительным механизмом, с другой – передает вращательный момент в трансмиссию.

Коленчатый вал состоит из нескольких шеек:

• Основные находятся точно по центральной оси вала и в процессе вращения не смещаются.
• Между ними находятся шатунные шейки, которые смещены относительно оси под разными, строго определенными углами, и при вращении описывают круг. Именно они обеспечивают взаимодействие вала и поршня.
• Между собой шейки соединены «щеками» – пластинами из толстого металла. Щеки кроме крепежной, выполняют антирезонансную функцию – во время вращения вал может войти в резонанс и разрушиться, но щеки не позволяют этому произойти.

Словами трудно описать внешний вид этой детали, если вы хотите точно представить коленвал, фото или схематическое изображение – наилучший вариант.

Принцип действия коленчатого вала:

• В момент, когда в камере воспламеняется воздушно-топливная смесь, поршень, а соответственно и связанная с ним шейка, находятся в крайнем нижнем положении.
• При воспламенении смеси поршень выталкивает шейку, которая смещается и тем самым проворачивает вал.
• В свою очередь, другая шейка, смещенная относительно описанной, под действием вращательного момента проворачивается и вдавливает сопряженный с ней поршень в цилиндр, сжимая топливно-воздушную смесь.

Дальше все продолжается аналогично. Это простой примет, не стоит забывать, что автомобильный двигатель – четырехтактный, поэтому в определенный момент поршень находится в одном из следующих положений:

• Впуск смеси.
• Сжатие смеси.
• Рабочий ход поршня.
• Выпуск отработанных газов.

Поэтому каждая из шатунных шеек расположена под углом 90 градусов по сравнению с рядом стоящими.

Немного интересной информации о коленвалах

Кроме обычных серийных, существуют спортивные коленчатые валы. Они обеспечивают более быстрый ход поршня в крайней точке сжатия за счет особой формы шатунных шеек. Если у обычного вала они имеют круглую форму, то у спортивного они слегка вытянутые, за счет чего общие характеристики работы двигателя изменяются.

Среди автомобилистов бытует мнение, что маркировка коленвала может рассказать о его характеристиках. На самом деле это не так – маркировка это всего лишь каталожный номер производителя или оригинальный номер. Она ничего общего не имеет со свойствами изделия, а используется для простоты подбора запчасти.

По сути, коленчатый вал это простой кусок обработанного должным образом качественного металла или сплава. С точки зрения функциональности, это незаменимая деталь, которая испытывает огромные нагрузки, от работы которой зависит не только качество езды, но и ресурс двигателя и его деталей. По сути же, это просто передаточное звено, которое обеспечивает работу других узлов автомобиля – генератора, трансмиссии, полуосей, карданного вала и так далее.

Как поправить коленвал / Ремонт двигателей

Когда речь заходит о капитальном ремонте двигателя, от механиков часто слышишь: «Отдам коленчатый вал шлифовщику, прошлифует, и все будет как надо…» К сожалению, «как надо» получается редко, и качественно отремонтировать коленчатый вал только шлифовкой не удается. Почему? Попробуем разобраться.

Коленчатый вал, без сомнения, одна из главных, если не самая главная, деталь двигателя, определяющая его надежность и долговечность. В этом убедиться нетрудно, достаточно сравнить цену коленвала с ценой любой другой детали двигателя. А раз так, то в случае износа или повреждения во время эксплуатации автомобиля коленчатый вал надо постараться восстановить — это, как правило, заметно дешевле, чем покупать новый.

Но при восстановлении коленчатого вала надо помнить: его надежность и долговечность не должны снизиться. Иначе ремонт, каким бы легким и простым он ни был, окажется слишком дорогим, так как деньги и время будут потрачены зря.

К сожалению, подобная ситуация — не редкость в отечественной практике. На некоторых ремонтных предприятиях коленчатый вал в результате ремонта иной раз приобретает почти фантастические свойства — начинают «пропускать» его сальники, выходят из строя детали привода распределительного вала и даже коробки передач. Случается и так, что стремительно падает давление масла в системе, а при проверке оказывается, что коренные подшипники быстро износились. Часто после ремонта заметно возрастают вибрации двигателя, да и работает он слишком шумно. Почему? Причин несколько, но, чтобы в них разобраться, сперва попробуем ответить на главный вопрос:

Что случилось с коленвалом?

Коленчатый вал — деталь не только очень дорогая, но и наиболее нагруженная (может, поэтому и дорогая). Силы, действующие на него, весьма велики. Это силы давления газов, передаваемые при сгорании топлива через шатуны от поршней, а также силы инерции от их возвратно-поступательного (вверх-вниз) движения. Более того, действующие силы переменны по величине и направлению, а значит, пытаются гнуть и ломать коленчатый вал одновременно в разных сечениях.

Чтобы противостоять таким нагрузкам, вал должен быть жестким и прочным, причем очень важна его усталостная прочность, т.е. способность выдерживать переменные нагрузки.

Одновременно поверхности шеек коленвала должны обладать способностью противостоять износу на протяжении многих тысяч часов работы. Ну а все вместе это достигается соответствующей конструкцией, материалами и технологией обработки коленчатых валов на заводе-изготовителе.

При нормальной эксплуатации коленвал будет работать очень долго. Но случается это, увы, не всегда. Если использовать масло низкого качества и неизвестного происхождения, не контролировать его уровень, менять масло и фильтр, «когда придется», гонять двигатель длительное время на максимальных режимах, да еще и недостаточно прогретым, то — будьте уверены — без последствий для коленвала это не пройдет.

Самые распространенные повреждения валов — из-за недостаточной смазки. В основном это задиры шеек, т.е. «схватывание» разнородных металлов в сопряжении «шейка-вкладыш» с переносом и наволакиванием металла одной детали на другую. Задиры всегда сопровождаются увеличением зазора в подшипнике, износом рабочих поверхностей с глубокими кольцевыми рисками, а иногда — перегревом и даже расплавлением вкладышей.

Задиры и износы, как правило, сами по себе не так страшны, — ведь у большинства двигателей шейки коленвала могут быть перешлифованы в ремонтный (уменьшенный) размер, причем даже не в один, а в несколько. Беда в другом — задир сопровождается местным нагревом поверхности шейки, иногда весьма и весьма значительным, в сотни градусов. А тут еще масло продолжает поступать. Чем не режим закалки?

После остывания такой вал обязательно окажется деформирован. Как? Очень просто. Та сторона шатунной шейки, которая воспринимает наибольшую нагрузку от шатуна, естественно, и разогревается сильнее. Нагрев — это расширение, значит, вал будет гнуться так, что щеки кривошипов по обе стороны этой шатунной шейки окажутся сведенными. Что же в таком случае будет с осью вращения вала? Она тоже изогнется, а это значит, что нарушится соосность коренных шеек вала, вал станет откровенно кривым. И такая ситуация возникает в 99% случаев задиров шеек.

Но как это повлияет на ремонт? Ну погнулся вал, и что? Ведь есть же ремонтные размеры! Прошлифовать его сразу во второй или даже в третий ремонт, и все дела!

Все да не все. На практике эта простота оказывается не только обманчивой, но и опасной.

Как не надо ремонтировать

Во многих мастерских на деформацию вала вообще не обращают внимания. Берут и шлифуют кривые валы, полагая, что после этого они становятся прямыми. И этого достаточно.

Недостаточно. Ведь на концах коленчатого вала находятся посадочные поверхности шестерен, шкивов, маховиков, а также рабочие поверхности под сальники. Все эти поверхности после шлифования кривого вала оказываются несоосными коренным шейкам, т.е. приобретают взаимное биение.

Согласно ТУ заводов-изготовителей, такие биения не должны превышать 0,010-0,020 мм. Куда там! После описанного «ремонта» иной раз и 0,1 мм можно почитать за благо. Что дает такое биение для двигателя, вкратце уже рассказано выше. Добавим лишь, что при биении поверхности в 0,1 мм даже самый лучший и дорогой сальник неспособен обеспечить герметичность. Такое же биение, например, звездочки цепи ГРМ приведет к резкому снижению ресурса цепи, значительному возрастанию шума и опасности поломок натяжителя и успокоителей. В свою очередь биение задней части коленчатого вала вызывает нагрузки на первичном валу коробки передач, подшипник которого вряд ли проживет долго.

Но самое главное, вал станет неуравновешенным — его балансировка, тщательно выполненная на заводе-изготовителе, из-за смещения осей вращения шеек от их исходного положения нарушится. Свою лепту в это дело вносят и маховики, причем вибрация иной раз оказывается настолько сильной, что сама эксплуатация автомобиля с таким двигателем проблематична.

Нередко прошлифовать кривой коленчатый вал бывает просто невозможно. Например, если биение шеек превышает их максимальное ремонтное уменьшение, вал обычно выбрасывают и покупают новый. А это совсем недешево, особенно, если речь идет об иномарках. Но и шлифовать вал сразу в последний ремонтный размер тоже неразумно — ведь его ресурс в этом случае практически исчерпывается.

Еще одна проблема связана с радиусами кривошипов — при шлифовании деформированного вала они, скорее всего, окажутся разными. Тогда двигатель дополнительно получит вибрации от масс нижних головок шатунов, вращающихся на разных радиусах, и от разницы в рабочих процессах цилиндров из-за изменения их рабочего объема и степени сжатия.

Что же делать с валом, если он кривой?

Конечно, теоретически и кривой коленчатый вал можно (правда, не всегда) восстановить так, чтобы все поверхности имели допустимое биение относительно коренных шеек. Теоретически, потому что это слишком сложный, трудоемкий и дорогой путь, включающий целый ряд операций, в том числе восстановление поверхностей, старение, динамическую балансировку и др.

Гораздо проще попытаться выправить кривой вал так, чтобы затем прошлифовать его в ближайший ремонтный размер. Иными словами, надо разогнуть его обратно. Правда, если вал имеет задиры на нескольких шейках, да еще расположенных в разных плоскостях, то кривая его прогиба становится пространственной. Распутать такую кривую — и наука, и детектив одновременно. Но сделать это необходимо, иначе качественно вал не отремонтировать.

Учитывая все эти обстоятельства, в разное время были разработаны специальные способы правки коленчатых валов. Рассмотрим некоторые из них более подробно.

Самый известный и распространенный способ заключается в следующем: вал кладется на две опоры, а усилие с помощью пресса прикладывается между ними, причем в наиболее удаленной от оси точке.

Таким способом, действительно, удается поправить вал, но установить точно, в каком конкретно месте возникает деформация при правке, очень трудно. Однако известно, что деформациям в первую очередь подвергаются самые «слабые» места вала. В основном это галтели — места перехода шеек к щекам. А тогда выявляется главный недостаток этого способа. Как известно, галтели — это концентраторы напряжений. Чтобы повысить усталостную прочность вала, галтели выполняют радиусными, шлифуют, полируют, а иногда и механически упрочняют специальными методами. При обычной правке в галтелях появляются напряжения растяжения. Они очень опасны, поскольку приводят к снижению усталостной прочности вала, появлению трещин и в конечном счете к поломке вала. Это обстоятельство и является главной причиной того, что подавляющее большинство производителей запрещает править свои коленчатые валы и при серьезных повреждениях рекомендует их менять на новые.

Еще хуже распространившийся в последние годы способ правки чеканкой. С помощью зубила и молотка по галтелям намеренно наносится ряд сильных ударов. Возникающие вмятины и забоины на галтелях, действительно, создают напряжения и деформации, разгибающие вал. Но появившиеся очаги концентраторов напряжений таковы, что вал вряд ли прослужит долго до поломки, особенно если речь идет о современном форсированном двигателе.

Иногда деформированное место на валу подвергают сильному нагреву, чтобы облегчить правку и снизить в процессе ее опасность поломки вала, особенно чугунного. Но в этом случае после остывания вал дополнительно деформируется, и проявляются все отрицательные последствия предыдущих способов, включая невозможность обеспечить требуемую точность правки.

В целом ни один из перечисленных способов не гарантирует того, что вал после правки со временем не «вернется» в криволинейное состояние (в таких случаях говорят, что вал обладает «памятью», т. е. способностью запоминать свое предыдущее состояние). Значит, опять возможны задиры и выход двигателя из строя.

Метод Буравцева

Учитывая недостатки известных способов правки, фактически не позволяющих их использовать в ремонте, был разработан принципиально другой способ. Его назвали «поэлементной холодной правкой».

В процессе правки по методу Буравцева тоже используется пресс. «Ноу-хау» заключается в специальном приспособлении, с помощью которого поверхностный слой шейки вала пластически деформируется, да так, что в нем вместо обычных для подобных случаев напряжений растяжения создаются напряжения сжатия. Галтель при этом не затрагивается, а значит, усталостная прочность коленвала после правки не только не уменьшается, но даже возрастает. Более того, избавившись от недостатков ранее известных способов, поэлементная холодная правка, как оказалось, позволяет восстановить любые коленчатые валы (и чугунные, и стальные) любых двигателей (от мотоциклов до экскаваторов), да еще имеющие практически любой прогиб! При этом точность правки просто поразительна. Например, удается обеспечить взаимное биение коренных шеек 0,010 мм при исходном биении свыше 1 мм — результат, доселе недостижимый ни одним из известных способов!

За годы использования способа поэлементной правки на практике накоплен огромный фактический материал о дальнейшей «судьбе» выправленных коленчатых валов как отечественных автомобилей, так и иномарок, включая грузовики и автобусы. Оказалось, что, в отличие от других, эти коленчатые валы не возвращаются в изогнутое состояние со временем. Не было и рекламаций, связанных с поломкой валов, что косвенно свидетельствует об их высокой усталостной прочности. И это несмотря на то, что многие валы имели ослабленные задирами шейки!

Все вышесказанное относится и к другим валам двигателей, в том числе распределительным и вспомогательным. Во многих случаях применение данного способа правки вообще не имеет альтернативы, поскольку дает возможность вернуть к жизни практически «безнадежные» валы с очень большой исходной деформацией.

Иногда качественной правкой можно даже заменить шлифовку. Например, поставляемые в запчасти новые коленчатые валы некоторых отечественных заводов порой имеют недопустимо большое биение (0,05-0,1 мм и более) шеек и посадочных поверхностей. Такие валы выправляются, после чего традиционная шлифовка здесь уже не требуется (остаточное биение составляет не более 0,01 мм), да и динамическая балансировка оказывается ненужной.

Если сравнить затраты на ремонт вала (правка и шлифовка) с ценами нового вала, то в ряде случаев (иномарки, и особенно — грузовики и автобусы) ремонт получается в десятки раз выгоднее замены. Учитывая сегодняшнюю экономическую ситуацию в России, этот факт говорит сам за себя.

Разумеется, для достижения высокого качества необходимо, помимо правки, правильно выполнить все технологические приемы при шлифовании и доводке (полировке) рабочих поверхностей шеек и галтелей коленчатого вала. Как это сделать, мы расскажем подробно в наших следующих материалах.

Что такое коленчатый вал? | Как работает коленчатый вал?

Содержание

• 1 Что такое коленчатый вал?
• 2 Работа с коленчатым валом
• 3 Строительство коленчатого вала
  • • 3. 0.1 Процесс литья и коровья Crank
• 4 Компоненты коленчатого вала
• 5 Что вызывает у кошечки BAD?
• 6 Каковы симптомы неисправности датчика положения коленчатого вала?
• 7 Ansys анализ коленчатого вала:
  • • 7.0.1 РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ:
• 8 Каковы причины поломки коленчатого вала?
• 9 Как продлить срок службы коленчатого вала?
• 10 Каковы причины разбалансировки коленчатого вала?
• 11 Как ломается коленчатый вал?
• 12 Что такое распределительный вал?
• 13 Распределительный вал против коленчатого
• 14 Применение коленчатого вала
• 15 FAQ Раздел
  • 15.1 Кто изобрел коленчатый вал?
  • 15.2 Какие бывают типы коленчатых валов?
  • 15.3 Существуют ли двигатели, работающие без коленчатого вала?
  • 15.4 Вращает ли коленчатый вал распределительный вал?
  • 15.5 В каком двигателе нет распределительного вала?
  • 15. 6 Как завести машину с неисправным датчиком коленвала?
  • 15.7 В каком механизме работает коленчатый вал?
  • 15.8 Сколько коленчатых валов в v8?

Двигатель является наиболее важной частью всех транспортных средств, которая помогает управлять транспортным средством. Двигатель состоит из разных компонентов. Коленчатый вал и поршень являются основными частями поршневого двигателя. Без этих двух жизненно важных частей поршневые двигатели не могут работать.

В поршневом двигателе поршень непосредственно соединен с коленчатым валом через шатун. Кривошип известен как основа двигателя внутреннего сгорания . Он отвечает за преобразование линейного движения поршня во вращательное движение. Он работает в соответствии с движением поршня вверх и вниз. В этой статье мы подробно рассмотрим коленчатый вал.

Что такое коленчатый вал?

Коленчатый вал представляет собой механический узел, который преобразует возвратно-поступательное движение поршня в вращательное движение . Коленчатый вал соединяется с поршнем через шатун . Основная задача этого шатуна — воспринимать возвратно-поступательное движение поршня и передавать его на коленчатый вал.

Когда коленчатый вал получает движение от шатуна, он преобразует это движение во вращательное и приводит во вращение маховик, который приводит в движение колеса автомобиля.

Без кривошипа поршневой двигатель не может передать возвратно-поступательное движение поршня приводному валу. Проще говоря, поршневой двигатель не может привести в движение транспортное средство без коленчатого вала.

Коленчатый вал работает на кривошипно-шатунном механизме. Он расположен внутри блока двигателя. Кривошип входит в состав движущихся частей двигателя внутреннего сгорания. У него много шатунов и кривошипов. Шатун двигателя соединяется с кривошипом через эти шатунные шейки и кривошипы.

Разные двигатели завершают рабочий цикл за разное число оборотов коленчатого вала. Например, двухтактный двигатель завершает рабочий цикл после одного оборота коленчатого вала, а четырехтактный двигатель завершает рабочий цикл после завершения двух оборотов коленчатого вала.

Коленчатые валы могут быть сварными, полусоединенными или цельными. Этот компонент двигателя соединяет выходную часть двигателя с входной частью.

Кривошип действует как звено, передающее выходную мощность в виде кинетической энергии вращения — поршень соединяется с центром кривошипа через шатун. Пусковой рычаг позволяет поршню вращать коленчатый вал, создавая мощность для движения автомобиля.

Рабочий коленчатый вал

Коленчатый вал работает на кривошипно-шатунном механизме . Кривошип имеет шатуны и кривошипы, которые соединены с шатунами. Он имеет гаситель вибрации, который уменьшает усилие на кривошипе.

Кривошип имеет противовес, который используется для уменьшения изгибающей нагрузки на кривошип. Коленчатый вал четырехтактного двигателя работает следующим образом:

• При движении поршня двигателя от ВМТ к НМТ (ход вниз) он передает свое движение коленчатому валу через шатун.
• Кривошип дополнительно преобразует линейное движение поршня во вращательное движение и передает его на распределительный вал.
• При вращательном движении распределительный вал открывает впускной клапан, и топливно-воздушная смесь поступает в камеру сгорания.
• По мере заполнения камеры сгорания топливно-воздушной смесью поршень перемещается вверх (от НМТ к ВМТ) и сжимает смесь. Во время этого процесса распределительный вал закрывает как впускные, так и выпускные клапаны. По завершении процесса сжатия совершается и первый оборот коленчатого вала.
• В конце процесса сжатия происходит процесс воспламенения.
• Тепло, выделяемое сжатой смесью в процессе воспламенения, заставляет поршень двигаться вниз. Этот удар известен как Power Stroke. При движении этого поршня вниз поршень снова передает свое возвратно-поступательное движение шатуну, который далее отправляет его к коленчатому валу.
• Один конец кривошипа соединяется с маховиком. Когда кривошип воспринимает движение поршня, он передает это движение маховику. Маховик запоминает это движение и далее приводит в движение колеса автомобиля.
• После рабочего хода поршень движется вниз для выпуска отработавших газов. Во время этого процесса распределительный вал получает движение поршня от кривошипа и открывает выпускной клапан, в то время как впускной клапан остается закрытым. Поршень выталкивает выхлопные газы из камеры сгорания.
• После такта выпуска совершаются два оборота кривошипа, а также завершается один рабочий цикл 4-тактного двигателя. После этого весь цикл повторяется.

Для лучшего понимания представьте, что ваши ноги крутят педали велосипеда. В этом примере считайте педали шатуном, а ваши ноги — поршнями. Когда вы качаете поршень, возвратно-поступательное движение преобразуется во вращательное движение коленчатого вала.

Подробнее: Работа шатуна?

Строительство коленчатого вала

Следующие материалы, используемые для строительства коленчатого вала:

• Чугут
• Углеродная сталь
• . различные штучные или выполненные в виде неразъемных (монолитных).

  Монолитный тип – самый популярный кривошип во всем мире. Однако некоторые большие и малые двигатели внутреннего сгорания имеют сборные коленчатые валы.

  Эти валы также могут быть отлиты из ковкого чугуна, модульной или ковкой стали. Сварные узлы отлиты из стали. Этот экономичный метод используется для недорогих серийных двигателей с разумными нагрузками. Процесс ковки имеет отличную прочность. Поэтому процесс ковки известен как предпочтительный процесс изготовления коленчатых валов.

  Процесс литья и ковки кривошипа

  Коленчатые валы, как правило, могут быть выкованы из отливок из ковких сталей или методом ковки с использованием стальных стержней. В настоящее время большинство производителей используют кованые коленчатые валы из-за их превосходного демпфирования, компактной конструкции и легкого веса.

  Сталь, легированная ванадием, в основном используется для изготовления кованых коленчатых валов. Это связано с тем, что эти стали можно охлаждать на воздухе без дополнительной термической обработки, за исключением закалки опорной поверхности после достижения ими высокой прочности. Он также имеет более низкое содержание легирующих элементов, что делает материал более дешевым по сравнению с высоколегированной сталью.

  Можно использовать углеродистую сталь, но углеродистая сталь требует дополнительной термической обработки для получения требуемых материалов. Сегодня чугунные коленчатые валы в основном используются в двигателях с малой нагрузкой и экономичной производительностью (например, дизельный двигатель Ford Focus).

  В настоящее время только некоторые двигатели используют коленчатые валы из чугуна для дешевой и маломощной версии, в то время как более дорогие и мощные версии двигателей используют коленчатые валы из кованой стали.

  Читать Подробнее: различные типы двигателей

  Компоненты коленчатого вала

  Основные части коленчатого вала приведены ниже:

  5. 0006

  2. Противовес
  3. Смазка коленчатого вала

  1) Коренная шейка

  Коренная шейка крепится к блоку двигателя. Этот блок двигателя вращается вокруг этой шейки. Все шейки коленчатого вала очень закалены, закруглены и гладкие. Коренная шейка крепится в седле, где будет размещена сменная вкладыш подшипника  .

  Подшипник мягче по сравнению с коренными шейками, и они могут меняться по мере износа. Конструкция подшипников улавливает небольшой объем примесей (если они есть) для предотвращения повреждения коленчатых валов.

  Затем наверните крышку коренного подшипника на шейку и затяните с определенным моментом.

  Цапфа двигателя наезжает на масляную пленку. Эта масляная пленка проталкивается в зазор между подшипником и шейкой через отверстия седла коленчатого вала и соединительные отверстия вкладыша подшипника. При достаточной подаче и давлении масла подшипники и шейки не соприкасаются.

  Читайте также: Различные типы двигателей внутреннего сгорания (ДВС)

  2) Шатунная шейка

  Шатунная шейка смещена относительно оси вращения и соединена с большим концом поршневого штока. Он также широко известен как шейка шатунного подшипника или шатунная шейка. Подача масла под давлением поступает через коренную шейку из масляного канала с открытым углом.

  Некоторые шатуны имеют перфорированный масляный канал, так что масло может разбрызгиваться на стенки цилиндра. В этом случае подшипник скольжения шатуна имеет канавку для подачи масла в шатун.

  3) Смазка коленчатого вала

  Металлический контакт — враг эффективных двигателей; Шатунная шейка и коренная шейка перемещаются на масляной пленке, которая собирается на поверхности подшипника.
  Смазать коренные опорные подшипники очень просто. Прохождение масла из блока цилиндров к каждому гнезду коленчатого вала и соответствующие отверстия в корпусе подшипника позволяют этому маслу достигать шеек.
  Подшипник скольжения шатуна требует такой же смазки, но он вращается не по центру вокруг коленчатого вала. Для подачи масла в эти подшипники масляный канал проходит внутри коленчатого вала по коренным шейкам, по диагонали по перемычке и выходит из отверстия в шатунной шейке.
  Канавки в коренных шатунных подшипниках сливают масло под действием центробежной силы вращения коленчатого вала и удерживают масло вдавленным в канал шатунной шейки.
  Зазор между подшипником и шейкой является основной причиной давления моторного масла. Если зазор слишком велик, масло будет течь свободно, и давление не будет поддерживаться.
  Если зазор слишком мал, давление масла повышается, и металлы могут соприкасаться друг с другом. Поэтому при переборке двигателя необходимо измерить зазор между шейкой и подшипником.

  Читайте также: Различные типы поршневых двигателей

  4) Противовесы

  К коленчатому валу прикладывается большая вращающая сила, и масса перемещается вниз и вверх между шатуном и поршнем с большим усилием. сила. Противовес отлит как компонент коленчатого вала, чтобы уравновесить эти силы. Эти противовесы делают двигатель быстрее и тише.
  Балансировка коленчатых валов на заводе. Во время этого процесса маховик прикрепляется, и вся сборка вращается к машине, которая может измерить место дисбаланса маховика.

  В противовесе есть отверстие для уменьшения веса. Если вам нужно добавить вес, сначала сделайте отверстие, а затем заполните его тяжелым металлом. Повторяйте этот процесс до тех пор, пока коленчатый вал не придет в состояние балансировки.

  5) Упорные шайбы

  Более двух или двух упорных шайб устанавливаются в определенных местах по длине коленчатого вала, чтобы предотвратить его вертикальное перемещение.

  Эти шайбы располагаются между обработанной поверхностью шейки и гнездом коленчатого вала, чтобы поддерживать небольшой заданный зазор и минимизировать боковое перемещение, доступное коленчатому валу. Это расстояние, которое перемещает вал от одного конца к другому, известно как осевой люфт, и допуск указан в руководстве по обслуживанию.

  В некоторых типах двигателей эти шайбы входят в состав основного подшипника скольжения, в то время как в других типах двигателей (обычно старых) используются отдельные шайбы.

  6) Главный сальник

  Концы коленчатого вала выступают за пределы картера. Итак, вам нужно предусмотреть способ предотвращения просачивания масла через эти отверстия. Эта проблема просачивания масла решается через два основных сальника; один находится спереди, а другой сзади.
  Задний коренной сальник устанавливается между маховиком и задними коренными шейками. Обычно это манжетное уплотнение из синтетического каучука. Это уплотнительное кольцо вставляется в канавку между масляным поддоном и блоком цилиндров. Уплотнение имеет формованную кромку, которая, в отличие от коленчатого вала, давит через пружину, известную как стягивающая пружина.
  Сам по себе сальник является недорогим компонентом. Однако доступ к нему требует больших трудозатрат по демонтажу маховика, сцепления и трансмиссии; в некоторых случаях коленвал требует больших усилий. Поэтому сальник желательно менять в любое время, если есть возможность разобрать двигатель и получить доступ к деталям.

  Читайте также: Различные типы насосов

  7) Шкив коленчатого вала

  Шкив коленчатого вала также известен как шкив коленчатого вала или гармонический баланс. Это рифленый узел в форме колеса, который непосредственно соединяется с кривошипом автомобиля. Он соединяется с другими частями вашего автомобиля через ремень вспомогательного оборудования.

  Из-за чего выходит из строя коленчатый вал?

  Ниже приведены некоторые распространенные причины повреждения коленчатого вала:

  1. Перегрев: Перегрев может вызвать множество проблем с двигателем. Если двигатель перегревается из-за радиатора, недостаточной вентиляции или плохой смазки, тепло, накопленное в двигателе, превышает температуру окружающей среды, и пластиковый корпус датчика коленчатого вала может треснуть или расплавиться. В этом случае автомобиль не заведется. Причина в том, что датчик не может отправить данные с коленчатого вала на компьютер.
  2. Неисправность жгута проводов: Загрязнение, мусор, масло или ослабленная проводка могут вызвать такие проблемы, как петля, заземление, неправильное напряжение и т. д. Эти проблемы могут привести к проблемам со жгутом проводов и вызвать поломку коленчатого вала. Это связано с тем, что грязь, масло или ослабленная проводка могут изнашивать жгут проводов, приводить к перебоям напряжения или износу самой проводки. Это может привести к постоянному выходу датчика из строя.
  3. Неисправность ремня ГРМ: Ремень ГРМ может быть поврежден из-за частого износа или столкновения. Этот сломанный ремень ГРМ наматывается на кривошип и повреждает его многочисленные мелкие компоненты. Из-за повреждения ремня ГРМ датчик положения коленчатого вала может задеть его. По этой причине датчик и жгут проводов могут выйти из строя.

  Каковы симптомы неисправности датчика положения коленчатого вала?

  Ниже приведены наиболее распространенные признаки неисправного или поврежденного коленчатого вала:

  • Детонация: В двигателе возникают проблемы с детонацией из-за чрезмерного износа шатунных подшипников и коренных шеек коленчатого вала.
  • Шум: Двигатель может создавать сильный шум из-за повреждения коленчатого вала.
  • Двигатель вашего автомобиля может не запуститься из-за заклинивания
  • Остановка двигателя и обратное срабатывание: Остановка двигателя и обратное срабатывание являются симптомами неисправности датчика положения коленчатого вала (CKP). Отказ датчика CKP может привести к резкому останову двигателя после запуска без каких-либо проблем.
  • Низкое давление масла из-за неряшливости
  • Чрезмерная вибрация двигателя: Датчик положения коленчатого вала определяет и ограничивает вибрацию, создаваемую двигателем автомобиля, для обеспечения стабильной выходной мощности. Если двигатель вашего автомобиля производит чрезмерную вибрацию, это также является признаком поломки коленчатого вала.
  • Пропуски зажигания в цилиндре: Поврежденный датчик положения коленчатого вала не может передавать точные данные в PCM, потому что PCM не получает полностью необходимые данные для подачи искры в правую камеру сгорания. В результате цилиндр выходит из строя, и автомобиль теряет мощность.

  Анализ коленчатого вала Ansys:

  Прежде всего, мы превращаем все части коленчатого вала в «твердую работу 2018», а затем собираем их, после чего сохраняем его модель в формате «IGS». После этого мы импортируем этот файл «IGS» в «ANSYS WORKBENCH R15» для анализа Ansys. Результаты анализа Ansys приведены ниже.

  Результаты и обсуждение:

  Анализ коленчатого вала, приведенный ниже: Рис. 1: оба конца коленчатого вала.

  Рис. наносится на верхнюю поверхность шатунной шейки.        Рис. 3. Напряжение без промаха коленвала

  Максимальное напряжение, возникающее в коленчатом валу, составляет 2,5407e7 МПа на поверхности шейки коленчатого вала. Минимальное напряжение составляет 27,342 МПа, как показано на рис. 3.    Рис. 4. Максимальная деформация

  Как показано на диаграмме выше, максимальная деформация вала составляет 152,77 МПа.       Рис. 5: Коленчатый вал Полная деформация

  На приведенном выше рис. 5 представлена ​​общая деформация коленчатого вала.      Рис. 6: Максимальное напряжение сдвига

  1,4273e7 МПа — это максимальное напряжение сдвига в области шатунной шейки коленчатого вала, как показано на рис. 6.

  Каковы причины поломки коленчатого вала?

  Ниже приведены наиболее распространенные причины поломки коленчатого вала:

  • Коленчатый вал может сломаться из-за перегрузки из-за гидравлического удара, ненормального сгорания и т. д.
  • Дефектный материал вала также может повредить коленчатый вал из-за ослабления противовеса, поломки редуктора и т. д.
  • Механическое повреждение вала до фиксации.
  • Ненужное вращение и вибрация из-за отказа сцепления, дефектного маховика или повреждения гасителя колебаний.
  • Недостаточная доработка подшипников коленчатого вала.
  • Материальный ущерб из-за раннего выхода подшипника из строя и отожженных шеек и т. д.
  • Подшипниковая шейка стала мягкой в ​​результате преждевременного выхода подшипника из строя или неправильного ремонта (например, ненужной переточки).
  • Ввод двигателя в эксплуатацию не соответствовал инструкции производителя.
  • Использование неправильного вкладыша подшипника.
  • Использованы старые болты головки подшипника или неправильный момент затяжки.
  • Слишком мало смазки при вводе в эксплуатацию, поскольку масляная система не заполнена и не сжата.
  • Крышки подшипников шатуна/коренного подшипника были перепутаны или закреплены криво.
  • Размер отверстия подшипника картера внутри коленчатого вала не проверялся и не ремонтировался после повреждения.
  • Несвоевременно заменены масляный фильтр, моторное масло и масляный радиатор.
  • Если подшипник поврежден, стружка, оставшаяся в масляном контуре двигателя, также может стать причиной поломки коленчатого вала.

  Как продлить срок службы коленчатого вала?

  • Надлежащее обслуживание подшипников двигателя.
  • Правильная смазка различных частей коленчатого вала.
  • Предотвращает смешивание моторного масла с топливом или охлаждающей жидкостью.
  • Надлежащая подача масла в двигатель в соответствии с инструкциями производителя.
  • Избегайте использования масла, содержащего мусор и другие загрязнения.
  • Предотвращает перегрев двигателя.
  • Текущее обслуживание и осмотр двигателя.
  • Используйте коленчатый вал из превосходного и высококачественного материала.
  • Своевременно меняйте масляный фильтр, моторное масло и масляный радиатор.
  • Надлежащим образом проверьте вал перед его установкой.
  • Предотвратить механическую перегрузку коленчатого вала из-за гидравлического удара, ненормального сгорания и т.д.

  Каковы причины разбалансировки коленчатого вала?

  Ниже приведены основные причины разбалансировки кривошипа:

  • Возвратно-поступательное движение поршня внутри камеры сгорания.
  • Из-за скручивания и кручения коленчатого вала.
  • Пожар или взрыв картера
  • Из-за рабочего хода. Потому что после завершения рабочего такта в двигателе поршень прикладывает рывковую силу к коленчатому валу, чтобы провернуть его больше.
  • Заземление корабля

  Как ломается коленчатый вал?

  Существует механическая концепция под названием усталость . Это означает, что материал может выйти из строя из-за повторяющихся нагрузок. Каждый раз, когда коленчатые валы вращаются, обратные нагрузки вызывают небольшой изгиб вала. Это очень похоже на то, как вы можете сломать вешалку или проволоку, просто согнув ее на четверть, а то и дюжину раз, и проволока порвется.

  Изгиб коленчатого вала намного меньше, поэтому для его поломки требуются миллионы циклов, но режим отказа такой же, как у вешалки. Теперь, если подшипник, поддерживающий коленчатый вал, выходит из строя из-за недостатка смазки, отклонение смещения за один оборот резко возрастает, так что отказ может произойти очень быстро.

  Еще одна причина выхода из строя коленчатого вала заключается в том, что несбалансированный маховик/трансформатор или несоосность трансмиссии занимают первое место в списке поломок задней части коленчатого вала.

  Концентратор напряжения (выемка на мелкошлифованной поверхности) в радиусе рядом с шейкой подшипника также может вызвать поломку вала. Порез может превратиться в трещину, которая будет быстро распространяться.

  Что такое распределительный вал?

  Распределительный вал расположен в верхней части двигателя . Это важный компонент клапанного механизма двигателя, позволяющий воздуху и топливу поступать в камеру сгорания и позволять газам выходить после сгорания.

  Последние двигатели внутреннего сгорания могут иметь до четырех распредвалов (или два распредвала). Каждый цилиндр имеет четыре клапана (два впускных и два выпускных). На каждый клапан настраивается только один распредвал.

  Read Also: Working of Camshaft

  Camshaft Vs Crankshaft

  The major difference between a crankshaft and a camshaft is given below:

  Crankshaft	Распределительный вал
  Изготовлен методом ковки из легированной стали.	Изготавливается литьем из стали или чугуна.
  Этот вал есть как у двухтактных, так и у четырехтактных двигателей.	Двухтактный двигатель не имеет распределительного вала. Этот вал используется только в четырехтактном двигателе.
  Устанавливается внутри цилиндра	Этот вал устанавливается на головке блока цилиндров.
  Коленчатый вал приводится в движение поршнем через шатун.	Распределительный вал получает движение или мощность от шатуна.
  Коленчатый вал используется для преобразования возвратно-поступательного движения поршня во вращательное.	Распределительный вал используется для закрытия и открытия всасывающего и выпускного клапанов в зависимости от движения поршня.
  Поршень двигателя вращает его через шатун.	Ремень ГРМ вращает распределительный вал, соединенный с коленчатым валом.
  Имеет большой вес.	Имеет малый вес.
  Коленчатый вал дороже распредвала.	Распредвал дешевый.
  Этот вал имеет смазочное отверстие, коренной подшипник шейки коленчатого вала и шатунную шейку.	Этот вал имеет встроенную шестерню и кулачки.
  В случае 4-тактного двигателя он совершает два оборота, чтобы завершить рабочий цикл.	В 4-тактном двигателе он вращается только один раз, чтобы завершить рабочий цикл.

  Применение коленчатого вала

  1. Принимает вращательное движение от шатунов и передает его на маховик автомобиля.
  2. Коленчатый вал используется для преобразования возвратно-поступательного движения поршня во вращательное, чтобы он мог двигаться к колесам автомобиля.
  3. Коленчатые валы чаще всего используются в различных транспортных средствах (например, автомобилях, тракторах, автобусах и железнодорожных поездах) для приведения в движение транспортных средств.
  4. Используются на судах с дизельными двигателями.
  5. Используются в цепных пилах .

  Часто задаваемые вопросы Раздел

  Кто изобрел коленчатый вал?

  Коленчатый вал был изобретен аль-Джазари в 1206 .

  Какие бывают типы коленчатых валов?

  Коленчатый вал бывает следующих основных типов:

  1. Коленчатый вал из заготовки
  2. Литой коленчатый вал
  3. Кованый коленчатый вал
  4. Цельный цельный вал
  5. Цельнолитой вал
  6. Сварной вал
  7. 0006
  8. Неполный вал

  Существуют ли двигатели, работающие без коленчатого вала?

  Существует два типа двигателей

  1. Двигатель Ванкеля
  2. Поршневой двигатель

  Поршневые двигатели сконструированы таким образом, что они не могут работать без поршня и коленчатого вала. В то время как двигатель Ванкеля работает с помощью ротора; и ему не нужен поршень и коленвал.

  Коленчатый вал вращает распределительный вал?

  Коленчатый вал соединен с распределительным валом посредством цепи или зубчатого колеса. Кривошип передает свое движение распределительному валу через эту зубчатую передачу. Поскольку распределительный вал получает вращательное движение от коленчатого вала, он использует это движение для открытия и закрытия впускных и выпускных клапанов.

  В каком двигателе нет распределительного вала?

  Двухтактный двигатель не имеет распределительного вала. Единственный 4-тактный двигатель использует его для открытия и закрытия выпускных и впускных клапанов.

  Как завести машину с неисправным датчиком коленвала?

  Убедитесь, что зажигание включено только тогда, когда горит индикатор двигателя, а другие признаки минимальны.

  Если ваш автомобиль останавливается один или два раза или вы сталкиваетесь с рывками при ускорении после запуска автомобиля, вы можете ехать, но вам нужно отвезти его в мастерскую. Если проблема более серьезная, вождение может привести к серьезному повреждению двигателя, что может увеличить затраты на ремонт.

  Поэтому, если датчик коленвала вашего автомобиля поврежден, вам следует как можно скорее заменить или отремонтировать его для отличной работы вашего двигателя.

  В каком механизме работает коленчатый вал?

  Коленчатый вал работает на кривошипно-шатунном механизме .

  Сколько коленчатых валов в v8?

  Почти 99% Двигатели V8 имеют только один коленчатый вал.

  Подробнее

  1. Различные типы двигателей
  2. Работа распределительного вала
  3. Работа шатуна
  4. Двухтактный двигатель
  5. Четырехтактный двигатель 9 рабочих типов и поршней


     6

     6

  Как работает коленчатый вал — Все подробности

  При сгорании топлива поршень направляется прямо в цилиндр, работа коленчатого вала заключается в преобразовании этого прямолинейного движения во вращение — в основном путем раскачивания и толкания поршня вверх по цилиндру. цилиндр.

  Терминология коленчатого вала довольно специализированная, поэтому начнем с наименования нескольких деталей. А
  журнал
  часть вала, которая вращается внутри подшипника. Как видно выше, на коленчатом валу есть два типа шейки —
  шейки коренных подшипников
  образуют ось вращения коленчатого вала, а
  шатунные шейки
  закреплены на концах шатунов, которые подходят к поршням.

  Для большей путаницы шатунные шейки сокращенно обозначаются шатунными шейками и также обычно называются
  шатунные шейки
  , или же
  журналы с большим концом
  . Шатунные шейки соединены с коренными шейками
  полотна
  .

  Расстояние между центром коренной шейки и центром шейки коленчатого вала называется
  радиус кривошипа
  , также называемый
  рукоятка
  . Это измерение определяет диапазон хода поршня при вращении коленчатого вала — это расстояние от верха до низа известно как
  ход
  . Ход поршня будет в два раза больше радиуса кривошипа.

  Задний конец коленчатого вала выходит за пределы картера и заканчивается
  Фланец маховика
  . Этот прецизионно обработанный фланец крепится болтами к
  маховик
  , чья большая масса помогает сгладить пульсацию поршней, срабатывающих в разное время. Через маховик вращение пробивается, через трансмиссию и бортовую передачу к колесам. В автомате коленчатый вал крепится болтами.
  зубчатый венец
  , который несет гидротрансформатор, передавая привод в автоматическую коробку передач. По сути, это выходная мощность двигателя, и мощность передается туда, где она необходима: к гребным винтам лодок и самолетов, индукционным катушкам генераторов и к опорным колесам транспортных средств.

  Передний конец коленчатого вала, иногда называемый носовой частью, представляет собой вал, выходящий за пределы картера. Этот вал будет соединен с зубчатой ​​шестерней, которая приводит в движение клапанный механизм через зубчатый ремень или цепь [или, в высокотехнологичных приложениях, с зубчатыми передачами], и со шкивом, который передает мощность через приводной ремень на аксессуары, такие как генератор переменного тока и водяной насос. .

  Детали коленчатого вала


  Основные журналы


  шейки коренных подшипников
  , или просто коренные шейки зажаты в блоке двигателя и вокруг этих шеек двигатель вращается. Все шейки коленчатого вала будут идеально гладкими и круглыми и часто закалены. Коренные шейки закреплены в седлах, в которых сменный
  вкладыш подшипника
  будет сидеть. Подшипник мягче шейки, его можно заменять по мере износа, он предназначен для поглощения небольшого количества загрязняющих веществ, если таковые имеются, чтобы не повредить коленчатый вал. А
  крышка коренного подшипника
  затем прикручивается к цапфе и затягивается с точным крутящим моментом.

  [Схема коренных шеек с подшипниками и отверстиями]

  Шейки работают на масляной пленке, которая нагнетается в пространство между шейкой и подшипником через отверстие в седле коленчатого вала и соответствующее отверстие во вкладыше подшипника. При правильном давлении масла и подаче масла шейка и подшипник не должны соприкасаться.

  Шатунные шейки


  шатунные шейки
  смещены от оси вращения и прикреплены к
  большие концы
  шатунов поршней. Как ни странно, их также обычно называют
  шатунные шейки
  или же
  шейки шатунных подшипников
  . Подача масла под давлением осуществляется через наклонный масляный канал, просверленный из главной шейки.

  В некоторых шатунах просверлены масляные каналы, позволяющие распылять масло на стенку цилиндра. В этом случае подшипники скольжения шатуна будут иметь канавку для подачи масла в шатун.

  Смазка коленчатого вала


  Контакт металла с металлом является врагом эффективного двигателя, поэтому коренные шейки и шатунные шейки движутся по масляной пленке, которая остается на поверхности подшипника.

  Подача масла в подшипник коренной шейки проста: масляные каналы от блока цилиндров ведут к каждой опоре коленчатого вала, а соответствующее отверстие в вкладыше подшипника позволяет этому маслу достигать шейки.

  Подшипники скольжения шатуна требуют такой же смазки, но они вращаются вокруг коленчатого вала со смещением. Для подачи масла к этим подшипникам внутри коленчатого вала проходят масляные каналы — через коренную шейку, по диагонали через перемычку и наружу через отверстия в шатунных шейках. Канавка в коренном шатунном подшипнике позволяет маслу постоянно нагнетаться по каналу к шатунным шейкам, чему способствует отбрасывание наружу под действием центробежной силы вращающегося коленчатого вала.

  Зазоры между шейками и подшипниками являются основным источником давления масла в двигателе. Если зазоры слишком большие, то масло вытекает свободно, и давление не поддерживается. Слишком малые зазоры приведут к высокому давлению масла и риску контакта металла с металлом. Поэтому важно, чтобы зазор между подшипниками и шейками измерялся при восстановлении двигателя.

  Противовесы


  Коленчатый вал подвергается сильным вращательным усилиям, а масса шатуна и поршня, движущиеся вверх и вниз, создают значительную силу. Противовесы отлиты как часть коленчатого вала, чтобы уравновесить эти силы. Эти противовесы обеспечивают более плавную работу двигателя и более высокие обороты.

  Коленчатый вал будет отбалансирован на заводе. В этом процессе маховик крепится, и вся сборка вращается на машине, которая измеряет, где она разбалансирована.
  Балансировочные отверстия
  просверлены в противовесах для уменьшения веса. Если необходимо добавить вес, просверливается отверстие, а затем заполняется тяжелым металлом или меллори. Это повторяется до тех пор, пока коленчатый вал не будет отбалансирован.

  Упорные шайбы коленчатого вала


  В какой-то момент по его длине будут установлены две или более упорных шайб, чтобы предотвратить продольное перемещение коленчатого вала. На изображенном коленчатом валу с обеих сторон центральной шейки установлены упорные шайбы. Эти упорные шайбы располагаются между обработанными поверхностями в перемычке и седлом коленчатого вала, сохраняя указанный небольшой зазор и сводя к минимуму боковое перемещение, доступное коленчатому валу. Расстояние, на которое коленчатый вал может перемещаться из конца в конец, называется его осевым люфтом, и допустимый диапазон будет указан в руководствах по обслуживанию.

  В некоторых двигателях эти упорные шайбы являются частью коренных подшипников, в других, как правило, более старых типов, используются отдельные шайбы.

  Основные сальники


  Оба конца коленчатого вала выходят за пределы картера, поэтому необходимо предусмотреть какой-либо способ предотвращения утечки масла через эти отверстия. Это работа двух основных сальников, одного спереди и одного сзади.

  задний главный сальник
  устанавливается между задней коренной шейкой и маховиком. Обычно это манжетное уплотнение из синтетического каучука. Уплотнение запрессовано в углубление между блоком двигателя и масляным поддоном. Уплотнение имеет фигурную кромку, которая плотно прилегает к коленчатому валу с помощью пружины, называемой стягивающей пружиной.

  Вышедший из строя сальник представляет собой серьезную проблему, поскольку он примыкает к коренным шейкам, которые получают и нуждаются в хорошей подаче масла под давлением. В сочетании с пробуксовкой коленчатого вала это приводит к быстрой потере моторного масла через любое нарушение сальника.

  Сальник передний
  похож на задний, хотя его выход из строя менее катастрофичен и доступ к нему легче. Передний сальник будет за шкивами и зубчатым колесом.

  Сальник сам по себе является дешевой деталью, но доступ к нему требует больших усилий по снятию коробки передач, сцепления, маховика и, возможно, коленчатого вала. Поэтому рекомендуется заменять сальники каждый раз, когда двигатель разобран и детали доступны.

  Компоновки коленчатого вала


  Основной коленчатый вал, показанный выше, взят от рядного 4-цилиндрового двигателя. Другие конструкции коленчатого вала будут зависеть от компоновки двигателя. Более подробно эта тема раскрыта в статье о компоновке двигателя. Но следует отметить, что в V-образных и W-образных двигателях два шатуна могут иметь одну шатунную шейку. Некоторые типичные компоновки коленчатого вала показаны ниже.

  коленчатый вал V6


  Коленчатый вал V6 несколько специфичен, потому что он требует разделения шатунных шеек для поддержания равномерного интервала зажигания. Это требует разделения или расширения шатунных шеек, что известно как
  шплинт
  или же
  раздельный журнал
  дизайн.

  Неисправности


  Коленчатый вал, будучи очень прочным, является надежным компонентом, и отказы коленчатого вала случаются редко, если только двигатель не работает в экстремальных условиях.

  Изношенные журналы


  Без достаточного давления масла шейки коленчатого вала будут соприкасаться с поверхностями подшипников, постепенно увеличивая зазор и ухудшая давление масла. В крайних случаях это может привести к разрушению подшипников и серьезному повреждению двигателя. Если цапфы изношены до предельного срока службы или перестали быть идеально круглыми, их необходимо отшлифовать, как описано ниже.

  Усталость


  Постоянные усилия на коленчатом валу могут привести к усталостным изломам, обычно возникающим на галтелях, где шейки соединяются со стенкой. Гладкий радиус этого скругления имеет решающее значение, чтобы избежать слабых мест, ведущих к усталостным трещинам. Коленчатый вал можно осмотреть на наличие трещин с помощью
  с магнитным флюсом
  .

  Модификации и обновления


  Шлифовка коленчатого вала


  Журналы со временем изнашиваются. Они могут иметь шероховатую поверхность, стать некруглыми или сужающимися. В этих случаях их поверхность можно восстановить в процессе, называемом шлифованием коленчатого вала. Когда коленчатый вал шлифуется, его шейки уменьшаются в диаметре, поэтому необходимо будет установить более крупные и толстые подшипники.

  Коленчатые валы


  Объем цилиндра можно увеличить за счет увеличения хода поршня. Ход двигателя определяется радиусом кривошипа, являющимся расстоянием шатунных шеек от коренных шеек. Коленчатый вал с большим радиусом кривошипа будет производить более длинный ход и больший объем цилиндра — это известно как коленчатый вал с ударником. Более короткие шатуны потребуются при установке шатунов. В противном случае поршни могут перемещаться в цилиндре слишком высоко, вызывая неприемлемо более высокое сжатие или удары о крышу цилиндра.

  Коленчатые валы Stroker для часто модифицируемых двигателей продаются в комплекте с более короткими шатунами и поршнями. Строкерный комплект для 1,8-литрового двигателя Mazda MX5 Miata может преобразовать его в 2-литровый двигатель по цене около 5500 долларов.

  Офсетное шлифование


  Альтернативой установке коленчатого вала с подвижным механизмом является шлифовка шатунных шеек до меньшего размера со смещением, что приводит к смещению центра шейки от осевой линии коленчатого вала. Это показано выше.

  Видно, что за счет перемещения центра шатунной шейки радиус кривошипа увеличился, что привело к увеличению хода. Это специальная обработка, и увеличение хода, которое может быть достигнуто, будет зависеть от толщины шеек.

  Как изготавливается коленчатый вал


  В большинстве серийных двигателей используется чугунный коленчатый вал, который изготавливается путем заливки расплавленного чугуна в форму. Кованые коленчатые валы используются в некоторых высокопроизводительных двигателях. Кованый коленчатый вал изготавливается путем нагревания стального блока до красна, а затем с использованием чрезвычайно высокого давления для придания ему формы.

  После ковки или литья коленчатого вала его шейки и опорные поверхности идеально гладкие. Пробуриваются нефтяные каналы или масляные каналы. Серийные двигатели, как правило, оставляют перемычки с их первоначальной черновой отделкой отливки, но двигатели с высокими характеристиками подвергают механической обработке каждую часть коленчатого вала, чтобы уменьшить масляное сопротивление.

  Шейки должны быть тверже, чем их подшипники, чтобы обеспечить износ сменных подшипников, а не коленчатого вала, который должен сохраняться в течение всего срока службы двигателя. Производственный процесс будет включать закалку этих областей посредством азотирования или термической обработки.

  Чрезвычайно высокопроизводительные коленчатые валы, изготовленные по индивидуальному заказу, изготавливаются из блока твердого материала, в результате чего получается цельный коленчатый вал. Изготовление коленчатого вала в единственном экземпляре с помощью этого процесса будет стоить как минимум около 3000 долларов, поэтому он зарезервирован для гоночных соревнований и ситуаций восстановления.

  Коленчатый вал: принцип работы, функции, детали, проблемы

  Коленчатый вал представляет собой вращающийся вал, преобразующий возвратно-поступательное движение поршня во вращательное движение. Он обычно используется в двигателях внутреннего сгорания для выполнения такой операции. Коленчатые валы состоят из серии кривошипов и шатунов, к которым прикреплены шатуны.

  Коленчатый вал, по крайней мере, с одним валом вращается внутри блока цилиндров. Он вращается с помощью коренных подшипников. Шатунные шейки вращаются внутри шатунов с помощью шатунных подшипников.

  Содержание

  • 1 Как сделаны коленчатые валы
  • 2 Функции
  • 3 Компоненты коленчатого вала
  • 4 Краловый вал
  • 5 Как коленчатый вал
    • 5. 1 Присоединение нашего новостного бюро.0004
    • 6.1 Пожалуйста, поделитесь!

  Как изготавливаются коленчатые валы

  Коленчатые валы обычно изготавливаются из металла, такого как чугун. Расплавленный металл заливают в форму во время процесса (литья).

  Современные коленчатые валы изготавливаются из кованой стали, которая используется в некоторых высокопроизводительных двигателях. Его изготавливают путем нагревания стального блока до красна. Затем ему придают форму с помощью чрезвычайно высокого давления.

  Коленчатые валы выкованы, чтобы противостоять износу и нагрузке при вращательном движении. Используются материалы из легированной термообработанной стали или нитридной стали. Шейки коленчатого вала также имеют поверхностную закалку.

  Читать: Компоненты автомобильного двигателя

  Функции

  Функции коленчатых валов заключаются в обеспечении более плавного привода огромных многоцилиндровых двигателей. Линейное движение поршней, переходящее во вращательное движение.

  При сгорании топливно-воздушной смеси вырабатывается мощность. Эта мощность преобразуется во вращательное движение коленчатого вала. Линейное движение поршней преобразуется через шатун в крутящий момент. Затем он передается на маховик

  Вал коленчатого вала расточен с несколькими отверстиями, которые питают двигатель маслом. Это масло смягчает движения. Противовесы помогают регулировать раму и вес шатуна.

  Коленчатые валы также функционируют как несущие, так как во время процесса выдерживается некоторая нагрузка. Одной из нагрузок является серьезное напряжение изгиба и кручения.

  Поскольку вращательное движение коленчатого вала постоянно ускоряется и замедляется, добавляются дополнительные нагрузки от крутильных колебаний. Подшипники также испытывают высокую степень износа.

  Компоненты и конструкция коленчатого вала

  Составные части коленчатого вала включают:

  • Главные шейки
  • Шатунные шейки
  • Кривошипные полотна
  • Противовесы

  Коренные шейки несут коренные подшипники и задают ось вращения вала.

  Шатуны позволяет прикрепить к ним шатун.

  Перемычки шатунов соединяют шатунные шейки с коренными шейками.

  Противовесы обеспечивают балансировку и крепятся к перемычкам.

  Конструкция коленчатого вала зависит от мощности двигателя и количества цилиндров. Он также определяется конструкцией двигателя, номерами подшипников коленчатого вала и величиной хода поршня.

  Смазка коленчатого вала

  Смазка играет важную роль в эффективности двигателя, так как его рабочий механизм состоит из двух металлических частей. Чтобы избежать ненужного износа коленчатого вала, коренных и шатунных шеек, они скользят по масляной пленке. Эта масляная пленка остается на поверхности подшипника.

  Подача масла к коренным подшипникам осуществляется по масляным каналам из блока цилиндров. Он ведет к каждому седлу коленчатого вала, а соответствующее отверстие в вкладыше подшипника собирает масло на шейку.

  Как работает коленчатый вал

  Работа коленчатого вала довольно интересна и проста. Между центром коренной шейки и центром шейки коленчатого вала есть расстояние. Это расстояние известно как радиус кривошипа или ход кривошипа. Его измерение определяет диапазон хода поршня при вращении коленчатого вала.

  Подпишитесь на нашу рассылку новостей

  Расстояние от верха до низа известно как ход. Ход поршня в два раза больше радиуса кривошипа.

  Задний конец коленчатого вала выходит за пределы картера и поддерживается фланцем маховика. Этот фланец представляет собой прецизионно обработанную деталь, которая крепится болтами к маховику. Его большая масса позволяет плавно пульсировать поршням, стреляющим в разное время.

  Вращение маховика проходит через маховик и трансмиссию и главную передачу к колесам. Коленчатые валы прикручены к зубчатому венцу в автоматическом приводе. Он несет гидротрансформатор и передает его на автоматическую коробку передач.

  Для большего понимания посмотрите видео о том, как работает коленчатый вал:

  Распространенные неисправности коленчатого вала

  Проблемы с коленчатым валом возникают редко, только если двигатель работает в экстремальных условиях. Компоненты двигателя надежны и прочны, но некоторые распространенные неисправности включают в себя:

  Износ шеек : возникает из-за недостаточного давления масла. Шейки коленчатого вала соприкасаются с поверхностями подшипников. Это постепенно увеличивает клиренс и ухудшает давление масла.

  Изношенные шейки могут вызвать серьезные проблемы с двигателем, если не соблюдать осторожность. Это приводит к разрушению подшипников и наносит огромный ущерб двигателю.

  Усталость : когда постоянные нагрузки на коленчатый вал приводят к поломкам. Эта проблема обычно возникает на скруглении, где соединяются журналы и перемычка.

  Гладкий радиус галтели имеет решающее значение, чтобы избежать слабых мест, которые приводят к усталостным трещинам. Трещины на коленчатом валу можно осмотреть магнитным флюсом.

  что такое шасси автомобиля и его значение?

  Надеюсь, эта статья принесла вам много пользы. Он содержит функции, типы, проблемы, детали и принцип работы коленчатого вала. Пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!



  Распределительные и коленчатые валы: что это такое и как они работают?

  Распредвалы и коленчатые валы — термины, которые вы, вероятно, слышали, когда обсуждали двигатели внутреннего сгорания со своим механиком (или другими автолюбителями). Но что такое распределительный вал или коленчатый вал и что они делают?

  Хотя поначалу это может показаться немного сложным, это не так сложно, когда вы разбиваете все на части.

  В этом руководстве мы рассмотрим все, что вам нужно знать о распределительных и коленчатых валах — от того, что они из себя представляют, до того, как они работают.

  Что такое коленчатый вал?

  Коленчатый вал — один из важнейших компонентов двигателя.

  Коленчатые валы преобразуют линейную мощность поршней в мощность вращения, которую трансмиссия может передавать на колеса. Он также использует всю эту мощность вращения для активации аксессуаров вашего автомобиля, что делает его одной из самых разнообразных систем распределения энергии в вашем автомобиле.

  Проще говоря, ваш коленчатый вал обеспечивает мощность, создаваемую вашими поршнями. Ваш двигатель использует эту мощность для привода поликлинового ремня (или цепи), прикрепленного к передней части двигателя, и этот ремень приводит в движение все ваши аксессуары.

  От кондиционера до генератора — все это приводится ремнем. Конечно, ваш коленчатый вал также приводит в движение карданный вал вашего двигателя, который передает мощность на колеса через вашу трансмиссию.

  Если поршни — рабочие лошадки, то коленвал — служба доставки.

  Как работает коленчатый вал

  Коленчатый вал — один из самых громоздких компонентов двигателя. Это также один из самых простых. Именно эта механическая изобретательность делает коленчатый вал современным механическим чудом.

  Коленчатый вал состоит из нескольких основных компонентов, обеспечивающих его работу.

  Во-первых, это смещенные валы (также известные как шатунные шейки), где соединяются шатуны. Эти шатуны соединены непосредственно с поршнем, и когда коленчатый вал вращается, он толкает эти шатунные шейки вверх и вниз, перемещая при этом поршни.

  Кроме того, к переднему концу коленчатого вала прикреплена шестерня, которая крепится к поликлиновому ремню, который приводит в движение все аксессуары вашего двигателя.

  Еще одной особенностью коленчатого вала являются противовесы. Поршни, движущиеся вверх и вниз, создают большую силу, которая в противном случае двигала бы ваш двигатель повсюду.

  В то время как опоры двигателя прикручивают ваш двигатель, еще одна вещь, удерживающая ваш двигатель от слишком большого движения и поддерживающая все в равновесии, — это противовесы коленчатого вала.

  Это просто более тяжелые части коленчатого вала, которые производитель стратегически разместил, чтобы все было сбалансировано, поскольку коленчатый вал вращается на безумно высоких оборотах. В современных двигателях используются датчики положения коленчатого вала, чтобы синхронизация была абсолютно идеальной.

  Что такое распределительный вал?

  Прежде чем вы сможете понять, как они работают (и ответить на вопрос , что делают кулачки? ), вам нужно сначала понять, что такое распределительный вал!

  Простейший способ определить функцию распределительного вала состоит в том, что он превращает вращательное движение в возвратно-поступательное. Звучит запутанно? Давайте сломаем это.

  Коленчатый вал вращается, и это вращение вращает зубчатый ремень или цепь, которая вращает распределительный вал. Это ваше вращательное движение.

  Ваш распределительный вал воспринимает все это вращательное движение и использует его для неоднократного подъема и опускания впускных и выпускных клапанов двигателя. Это время должно быть точным; если ваш впускной клапан не открывается, когда это необходимо, не будет воздуха для облегчения воспламенения.

  Если выпускной клапан не открывается вовремя, всему сгоревшему топливу и воздуху некуда деваться, что затрудняет поступление нового воздуха в систему. В современных двигателях также используются датчики положения распределительных валов, чтобы обеспечить максимальную производительность при максимальном расходе топлива.

  Может показаться, что это не так уж и много, но распределительный вал является одним из наиболее важных аспектов вашего двигателя. Если вы ищете серьезные улучшения производительности, модернизация распределительного вала и настройка — верный способ добиться этого.

  Как работает камера?

  Распределительный вал, как и коленчатый вал, представляет собой относительно простую для понимания концепцию. Но что делают камеры и, что более важно, что камера делает для производительности?

  Распределительный вал представляет собой металлический стержень с прикрепленными смещенными кулачками. Эти смещенные выступы упираются в толкатели, прикрепленные к коромыслам.

  Поскольку большая часть выступа давит на толкатель, он поднимает его. Другой конец штока давит на коромысло, которое, в свою очередь, поднимает или опускает соответствующий клапан.

  Когда нижняя часть лепестка возвращается в исходное положение, толкатель снова опускается вниз, и цикл повторяется.

  Поскольку распределительный вал прикреплен к коленчатому валу через ремень ГРМ, не имеет значения, насколько быстро или медленно работает двигатель; распределительный вал всегда остается в идеальном ритме.

  Это необходимо для обеспечения бесперебойной работы, и настройка на этот раз может отрицательно сказаться на работе двигателя.

  Рабочие распределительные валы

  Если вы думаете, что между различными распределительными валами нет большой разницы, поскольку все они должны быть в соотношении 1:2 с коленчатым валом, — остановитесь прямо сейчас.

  Рабочие распределительные валы отличаются от обычных, и все сводится к синхронизации.

  Чем дольше впускные клапаны открыты, тем больше времени у вас есть, чтобы нагнетать воздух в камеру сгорания. Чем больше воздуха вы туда наберете, тем больше силы вы сможете генерировать при каждом взрыве.

  Вот почему рабочие блоки имеют большие кулачки по сравнению со стандартными кулачками. Тем не менее, вы должны настроить свой двигатель, если вы заменяете распределительный вал. Невыполнение этого требования приведет к тому, что вы разрушите свой двигатель, как правило, в течение нескольких минут после его запуска.

  Итак, что делает распределительный вал? Он полностью обновляет ваш двигатель и оптимизирует производительность.

  Двойные верхние распредвалы (DOHC) по сравнению с традиционными распределительными валами

  Одной из особенностей, о которых вы услышите, производители хвастаются, являются двойные верхние распредвалы или DOHC. Наиболее значительным преимуществом DOHC является то, что вы получаете два впускных и два выпускных клапана на цилиндр.

  Это позволяет двигателям работать на более высоких оборотах, в то же время получая необходимое для работы количество воздуха. Хотя это наиболее заметное преимущество систем с двумя распределительными валами по сравнению с одним, существуют и верхнеклапанные системы только с одним распределительным валом.

  Обе системы полностью исключают толкатели, вместо этого коромысла располагаются непосредственно напротив распределительного вала. Это само по себе дает несколько преимуществ и позволяет производителю размещать свечу зажигания в центре камеры сгорания для повышения эффективности.

  И система DOHC, и система с одним верхним распредвалом (SOHC) работают по одним и тем же принципам, но двигатели с DOHC обычно имеют более высокие характеристики.

  Единственным реальным недостатком DOHC по сравнению с SOHC является то, что системы DOHC немного менее экономичны и немного дороже в ремонте. Однако, если ваш распределительный вал нуждается в ремонте, он не будет дешевым, независимо от того, какая система установлена ​​на вашем автомобиле.

  Фактически, если ваш распределительный вал нуждается в ремонте, существует высокая вероятность того, что несколько других компонентов повреждены, и вам может потребоваться новый двигатель.

  Настоящая разница между распределительным валом и коленчатым валом

  Одним из наиболее существенных различий между ними является их форма. Распределительные валы длинные и узкие, со смещенными кулачками.

  Коленчатые валы, с другой стороны, большие и громоздкие. Хотя они в основном круглые по своей природе, они имеют смещенные области крепления шатуна, что делает их коренастыми и громоздкими в работе.

  Конечно, дело не только во внешнем виде, это два совершенно разных компонента, которые выполняют совершенно разные функции. Не менее важно понять назначение коленчатого и распределительного валов.

  В то время как коленчатый вал является средством передачи энергии, распределительный вал является ритмом, благодаря которому все работает, когда оно должно работать. Они оба имеют решающее значение для работы двигателя, но это совершенно разные компоненты.

  Как они работают вместе: Удивительная хореография

  Хотя при сравнении этих двух компонентов двигателя есть масса вещей, которые нужно разобрать, существует интересное соотношение, благодаря которому все работает гладко.

  Цепь ГРМ (или ремень) соединяет коленчатый вал с распределительным валом, и распределительный вал всегда будет вращаться в соотношении 1:2 с коленчатым валом.

  Если разобрать, то все понятно. Четырехтактные двигатели имеют четыре ступени, в которых клапаны открываются и закрываются, — впускные на одной ступени, таким образом, в воздух, и выпускные на другой, чтобы избавиться от выхлопных газов. В течение последних двух стадий оба клапана остаются закрытыми.

  Но на каждый оборот распределительного вала вы открываете и закрываете как впускной, так и выпускной клапан один раз. Оставаясь на половине скорости коленчатого вала, все остается в идеальном времени.

  Слишком быстро или слишком медленно, и это время будет полностью нарушено, и ваш автомобиль никогда не выедет за пределы проезжей части.

  Чем больше вы знаете

  Если вы просто искали лучший ответ на часто задаваемый вопрос о том, что представляют собой эти детали двигателя, или вы пытаетесь лучше понять, как волшебная машина на вашей дороге работает — понимание различий между распределительным валом и коленчатым валом жизненно важно.

  Оба они выполняют уникальные и важные функции для вашего двигателя, и, хотя новички часто путают их, у этих двух частей мало общего.

  Теперь, когда вы хорошо разбираетесь в основах механики, взгляните на некоторые из наших других руководств, в которых подробно рассматриваются общие компоненты автомобиля.

  Понравилось то, что вы здесь прочитали, или у вас есть вопросы? Оставьте комментарий ниже, мы будем рады услышать от вас!

  Устройство и функция коленчатого вала · Technipedia · Motorservice

  Настройки

  Вернуться к поиску

  Информация о продукте

  Как работает коленчатый вал? Как устроен коленчатый вал? Что такое сопротивление кручению? Из какого материала делают коленчатые валы и какими свойствами они должны обладать? Эта статья дает вам ответы.

  Функция коленчатого вала


  Коленчатый вал преобразует силу, возникающую при сгорании в двигателе, во вращательное движение. Линейное движение поршней вверх и вниз преобразуется в крутящий момент шатуном и затем передается на маховик.

  Строительство и недвижимость


  Чтобы выдерживать большие нагрузки, коленчатые валы имеют закаленную поверхность и прочный сердечник. Поэтому коленчатые валы часто изготавливают из кованой стали. Непрерывный слой зерна позволяет достичь высокого сопротивления кручению. Позиции подшипников на коленчатом валу закалены, что делает их более устойчивыми к износу.

  Ключевые слова
  :


  подшипник распределительного вала

  ,

  шатунный подшипник

  Группа товаров
  :


  Кривошипный механизм

  видео


  Устройство и функция коленчатого вала (3D-анимация)

  Группы продуктов на ms-motorservice.

  com


  Это также может вас заинтересовать


  Информация по диагностике

  Повреждение коленчатых валов


  причины и их предупреждение

  Каковы наиболее частые причины поломки коленчатого вала? Как правильно установить коленчатый вал, чтобы не повредить его? Здесь вы можете узнать, как осуществляется установка пошагово…

  Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.

  Использование файлов cookie и защита данных


  Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей.
  Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

  Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

  Настройки конфиденциальности


  Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

  Измените настройки конфиденциальности, нажав на соответствующие кнопки


  • Необходимый
  • Удобство
  • Статистика

  Необходимый


  Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

  Этот веб-сайт будет:


  • Сохранение файлов cookie, необходимых системе
  • Сохранение настроек, которые вы делаете на этом веб-сайте

  Этот сайт никогда не будет делать следующее без вашего согласия:

  • Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
  • Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
  • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

  Удобство


  Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

  Этот веб-сайт будет:


  • Сохранение файлов cookie, необходимых системе
  • Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.

  Этот сайт никогда не будет делать следующее без вашего согласия:

  • Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
  • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

  Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

  Коленчатые валы поршневых двигателей

  Коленчатый вал устанавливается параллельно продольной оси картера и обычно поддерживается коренным подшипником между каждым броском. Коренные подшипники коленчатого вала должны быть жестко закреплены в картере. Обычно это достигается с помощью поперечных ребер в картере, по одному на каждый коренной подшипник. Стенки составляют неотъемлемую часть конструкции и, помимо поддержки основных подшипников, повышают прочность всего корпуса. Картер разделен на две секции в продольной плоскости. Это разделение может быть в плоскости коленчатого вала, так что половина коренного подшипника (а иногда и подшипников распределительного вала) находится в одной части корпуса, а другая половина — в противоположной части. [Рисунок 1] Другой метод заключается в разделении картера таким образом, чтобы коренные подшипники крепились только к одной секции картера, к которой прикреплены цилиндры, тем самым обеспечивая средства снятия секции картера для осмотра, не нарушая регулировка подшипников.

  Рис. 1. Типовой оппозитный двигатель в разобранном виде на компоненты в сборе

  Коленчатый вал является основой поршневого двигателя. На него действует большая часть сил, развиваемых двигателем. Его основное назначение — преобразовать возвратно-поступательное движение поршня и шатуна во вращательное движение для вращения гребного винта. Коленчатый вал, как следует из названия, представляет собой вал, состоящий из одного или нескольких кривошипов, расположенных в определенных точках по его длине. Шатуны или шатуны формируются путем ковки выступов в вал перед его механической обработкой. Поскольку коленчатые валы должны быть очень прочными, их обычно выковывают из очень прочного сплава, такого как хромоникелевомолибденовая сталь.

  Коленчатый вал может быть цельным или составным. На рис. 2 показаны два репрезентативных типа сплошных коленчатых валов, используемых в авиационных двигателях. Четырехрядная конструкция может использоваться как на четырехцилиндровых горизонтально-оппозитных, так и на четырехцилиндровых рядных двигателях. Шестиходовой вал используется в шестицилиндровых рядных двигателях, 12-цилиндровых двигателях V-образного типа и шестицилиндровых оппозитных двигателях. Коленчатые валы радиальных двигателей могут быть однорядными, двухрядными или четырехрядными, в зависимости от того, является ли двигатель однорядным, двухрядным или четырехрядным.

  Рисунок 2. Цельные типы коленчатых валов детали — шейка, шатунная шейка и шатунная щека. Противовесы и демпферы, хотя и не являются настоящей частью коленчатого вала, обычно прикрепляются к нему для уменьшения вибрации двигателя. Рис. 3. Коленчатый вал одноходового радиального двигателя Шейка поддерживается и вращается в коренном подшипнике. Он служит центром вращения коленчатого вала. Он имеет поверхностную закалку для уменьшения износа. Шатун — это часть, к которой крепится шатун. Он смещен от центра основных журналов и часто называется броском. Две щеки кривошипа и шатунная шейка делают бросок. Когда сила прикладывается к шатунной шейке в любом направлении, кроме параллельного или перпендикулярного к центральной линии коленчатого вала и через нее, это заставляет коленчатый вал вращаться. Внешняя поверхность закалена азотированием для повышения износостойкости и обеспечения требуемой опорной поверхности. Шатунная шейка обычно полая. Это уменьшает общий вес коленчатого вала и обеспечивает проход для передачи смазочного масла. На ранних двигателях полая шатунная шейка также служила камерой для сбора шлама, нагара и других посторонних материалов. Центробежная сила выбрасывала эти вещества за пределы камеры и не позволяла им достичь поверхности шатунного подшипника. Из-за использования беззольных масел-диспергаторов в новых двигателях больше не используются шламовые камеры. На некоторых двигателях в щеке коленчатого вала просверливается канал, через который масло из полого коленчатого вала может распыляться на стенки цилиндров. Щека кривошипа соединяет шатунную шейку с коренной шейкой. В некоторых конструкциях щека выходит за пределы шейки и несет противовес для балансировки коленчатого вала. Щека кривошипа должна иметь прочную конструкцию, чтобы обеспечить требуемую жесткость между шатунной шейкой и шейкой. Во всех случаях тип коленчатого вала и количество шатунных шеек должны соответствовать расположению цилиндров двигателя. Положение кривошипов на коленчатом валу по отношению к другим кривошипам того же вала выражается в градусах. Простейший коленчатый вал – одноходовой или 360-градусный. Этот тип используется в однорядном радиальном двигателе. Он может быть построен из одной или двух частей. При использовании этого типа коленчатого вала предусмотрены два коренных подшипника (по одному на каждом конце). Двухходовой или 180-градусный коленчатый вал используется на двухрядных радиальных двигателях. В двигателе радиального типа предусмотрен один ход на каждый ряд цилиндров. Балансировка коленчатого вала Чрезмерная вибрация в двигателе приводит не только к усталостному разрушению металлических конструкций, но и к быстрому износу движущихся частей. В некоторых случаях чрезмерная вибрация вызвана неуравновешенным коленчатым валом. Коленчатые валы сбалансированы для статической и динамической балансировки. Коленчатый вал статически уравновешен, когда вес всей сборки шатунов, щечек кривошипа и противовесов уравновешен вокруг оси вращения. При проверке на статическую уравновешенность его помещают на две кромки ножей. Если вал имеет тенденцию поворачиваться в каком-либо одном положении во время испытания, он не находится в статическом равновесии. Динамические демпферы Коленчатый вал является динамически сбалансированным, когда все силы, создаваемые вращением коленчатого вала, и импульсы мощности уравновешиваются внутри себя, так что при работе двигателя возникает небольшая вибрация или она вообще отсутствует. Для снижения вибрации до минимума во время работы двигателя на коленчатый вал встроены динамические демпферы. Динамический демпфер — это просто маятник, прикрепленный к коленчатому валу так, что он может свободно двигаться по малой дуге. Он встроен в узел противовеса. Некоторые коленчатые валы включают два или более таких узла, каждый из которых прикреплен к разной щеке кривошипа.
