Виды и классификация мостов

По сроку службы мосты делят на постоянные и временные. К временным относят мосты, срок службы которых не превышает 10 лет. Помимо приведенных, существуют более подробные классификации каждого из видов мостов.

Иногда описать конструкцию моста и причислить его к одному из видов, которые приведены в классификациях, не просто. Причиной тому может служить новый материал несущих конструкций или необычное статическое решение моста.

Виды мостов

Классификации мостов по назначению

Discription

Пешеходный мост (Pedestrian bridge-Footbridge) — Catalog

Велосипедный и пешеходный мост (Bicycle and pedestrian bridge) — Catalog

Этот тип мостовых сооружений предназначенный в основном для движения пешеходов и велосипедистов. Некоторые из них:

Арочные пешеходные мосты:
  • Te Rewa Rewa Bridge
  • Three Countries Bridge
Движущийся пешеходные мосты (Moveable bridge)
  • Gateshead Millenium Bridge
  • Transporter bridge
Вантовый пешеходные мосты (Cable-stayed bridge)
  • CHIO Bridge
  • Ponte del Mare
  • Pavshinsky bridge
Ферменные пешеходные мосты
  • Пешеходный путепровод на ул. Василенко. Ферма пролетом 44,3 м
Висячие пешеходные мосты (Suspension bridge)
  • Пешеходный мост Harbor Drive Pedestrian Bridge
  • Charles Kuonen Suspension Bridge
Рамный пешеходные мосты
  • Esch-sur-Alzette pedestrian bridge
Спиральные пешеходные мосты (Helical bridge)
  • Helix Bridge
  • Peace Bridge (Calgary)

Автодорожный мост (Road bridge — Highway Bridges) — Catalog

Мосты на автомобильных дорогах, предназначенные для  движения по ним автомобилей. На мосту, как правило, устроены тротуары для пропуска пешеходов. Некоторые из них:

  1. Мост Патона
  2. Salginatobel Bridge
Motorway bridge/freeway bridge (Мосты на автомагистралях / мосты на автострадах) — Catalog

Городские — Town (City) Bridges

Мосты, являющиеся частью уличной сети городов

  • Эстакада на Набережно-Крещатицкой
  • Эстакада (9th of October Bridge)

Железнодорожный мост ( Railroad (railway) bridge) — Catalog

Мосты на железных дорогах, предназначенные для движения по ним подвижного состава железных дорог. Некоторые из них:

Рамный железнодорожный мост
  • São João Bridge
Арочный железнодорожный мост
  • Арочный мост (Beipan River Shuibai Railway Bridge)
Висячий железнодорожный мост
  • Yeongjong Grand Bridge(영종대교)
Висячий железнодорожный мост с вантами
  • Yavuz Sultan Selim Bridge
Движущийся железнодорожный мост
  • Steel Bridge (Portland, Oregon)
Балочный железнодорожный мост
  • Lethbridge Viaduct

Мост для пропуска трамваев и метро ( Tramway, light or metro rail bridge) — Catalog

Мосты предназначены для пропуска трамваев и поездов метрополитена. Некоторые из них:

Рамный мост для пропуска трамваев и метро
  • Grand Duchess Charlotte Bridge
Арочные мосты для пропуска трамваев и метро
  • Dom Luís I Bridge
Вантовый мост для пропуска трамваев и метро
  • Южный мост в Киеве
Висячий мост для пропуска трамваев и метро
  • Williamsburg Bridge
Движущийся мост для пропуска трамваев и метро
  • Steel Bridge (Portland, Oregon)

Совмещенные — Combined Bridges (Road-cum-rail bridges)

Мосты, совмещенные под автомобильное движение и движение рельсового транспорта (железнодорожного, трамвайного, поездов метрополитена). Некоторые из них:

Арочные cовмещенные мосты
  • Dom Luís I Bridge
Висячий cовмещенный мост
  • Williamsburg Bridge
Висячий cовмещенный мост с вантами
  • Yavuz Sultan Selim Bridge
  • Tsing Ма bridge
Вантовый cовмещенный мост
  • Южный мост в Киеве
Движущийся cовмещенные мост
  • Steel Bridge (Portland, Oregon)

Pipeline bridge — Catalog

  • Dnieper River Pipeline Bridge

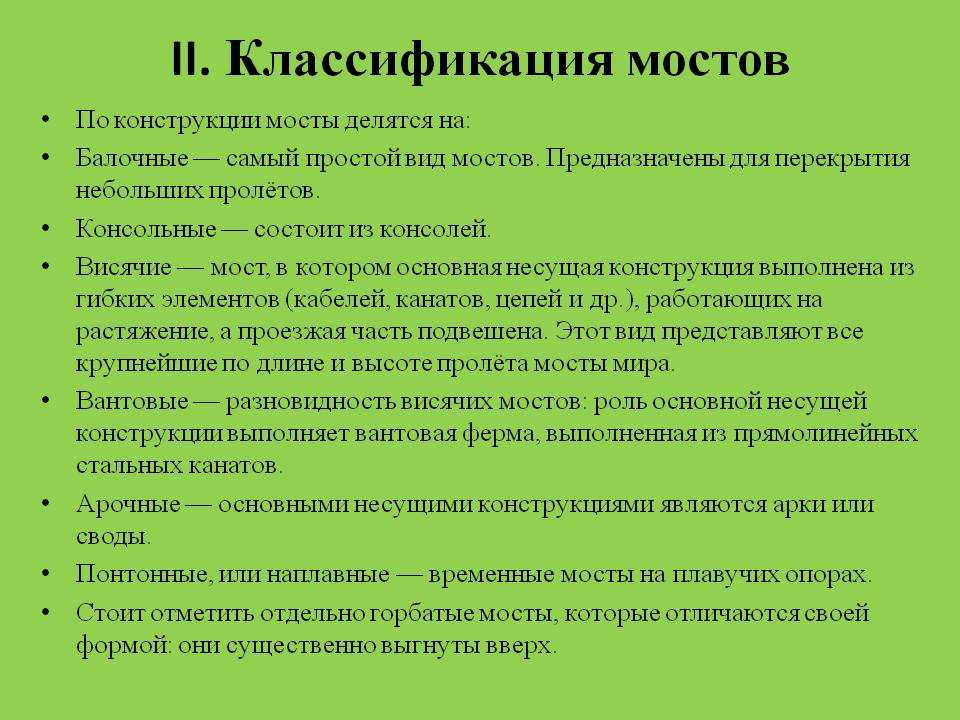

Классификации мостов по статическим схемам

Discription

Girder Bridge (Балочный мост) — Catalog

Мосты, у которых пролетные строения представляют собой изгибаемую балку со сплошной стенкой. Также балочные мосты делят на

  1. Разрезные пролетные стояния
  2. Неразрезные пролетные строения
    • Мост Атамурат — Керкичи
    • Шулявский путепровод
Виды балочных мостов:
  1. Box girder bridge (Пролетное строение коробчатого балочного типа) — Catalog
    • Мост Патона
    • Мост через Амурский залив
  2. Haunched girder bridge (Пролетное строение балочного типа с полигональной кривизной нижнего пояса) — Catalog
    • Шулявский путепровод
  3. Эстакада (Trestle bridge) — Catalog
    • Эстакада на вертолетную площадку в городе Киеве
  4. Балочный мост с шпренгелем (Underslung girder bridge) — Catalog
    • Neckar Viaduct
  5. Single-cell box girder bridge
  6. T-section girder bridge — Catalog
    • Ponte Guerrieri
  7. Tubular bridge — Catalog
    • Conwy Railway Bridge
  8. Covered bridge — Catalog
    • Kharkiv Metro Bridge
    • Japan Bridge (Puteaux)

Ферменный мост (Ферма) — Catalog

Виды ферменных мостов:
  1. Неразрезной ферменный мост (Continuous truss bridge) — Catalog
    • Ikitsuki Bridge
  2. Сквозной ферменный мост (Through truss bridge) — Catalog
    • Мост Атамурат — Керкичи
    • Пешеходный путепровод на ул. Василенко. Ферма пролетом 44,3 м
    • Ikitsuki Bridge
  3. Ферма Уоррена (Warren type truss bridge) — Catalog
    • Magdeburg Water Bridge
    • Tianjin Eye Bridge
  4. Subdivided Warren truss bridge — Catalog
    • Marquam Bridge
  5. Линзаподобные мосты (Lenticular bridge) — Catalog
    • Beer Sheva North Station Footbridge
  6. Deck truss bridge — Catalog
  7. Half-through truss bridge — Catalog
  8. Lattice truss bridges — Catalog
    • Malleco Viaduct
  9. Pony truss bridges — Catalog
    • Zwolle Railway Bridge
  10. Truss bridge with suspended deck (Ферменный мост с подвесным пролетным строением)
    • Kryukov Bridge/Kremenchuk Bridge

Арочный мост (Arch bridge) — Catalog

Мосты, у которых пролетные строения представляют собой арку

Виды арочных мостов:
  1. Арочный мост с одной аркой (Axial-single tied-arch bridge) — Catalog
    • Puerto Bridge
    • Observatory Bridge
  2. Мосты из стальных труб с бетонным заполнением (Concrete-filled steel tube (CFST) bridge) — Catalog
    • Yajisha Bridge Yajisha Bridge
  3. Надарочный мост (Deck arch bridge) — Catalog
    • Dom Luís I Bridge
  4. Арочный мост с балкой жесткости (Deck-stiffened arch bridge) — Catalog
    • Infante Dom Henrique Bridge
  5. Арочный мост с ездой по середине (Half-through arch bridge) — Catalog
    • Theodore Roosevelt Lake Bridge
    • Lupu Bridge
    • Hell Gate Bridge
    • Harbour Bridge
  6. Арочный мост с сетчатыми подвесками (Network arch bridge) — Catalog
    • Бугринский мост (Bugrinsky Bridge)
  7. Арочные мосты с типом подвесок Нильсена-Лозе (Nielsen-Lohse bridge) — Catalog
    • Goshikizakura-ohashi Bridge
  8. Сквозной арочный мост (Through arch bridge) — Catalog
    • Theodore Roosevelt Lake Bridge
    • Lupu Bridge
    • Hell Gate Bridge
    • Harbour Bridge
  9. Мост с наклонными арками (Tied-arch bridge) — Catalog
    • Lowry Avenue Bridge
    • Mataro Footbridge (Oudry-Mesly Bridge)
  10. Мост с наклонными арками и подвесками (Tied-arch bridge with inclined hangers) — Catalog
  11. Ферменный арочный мост (Truss arch bridge) — Catalog
    • Hell Gate Bridge
    • Harbour Bridge
  12. Двухшарнирный арочный мост (Two-hinged arch bridge) — Catalog
    • Harbour Bridge
  13. Three-hinged arch bridge (Трехшарнирный арочный мост) — Catalog
    • Salginatobel Bridge
  14. Сводчатый арочный мост (Vaulted arch bridge) — Catalog
    • Pont des Invalides
  15. Segmental arch bridge — Catalog
    • Ponte Vecchio
  16. Elliptical arch bridge — Catalog
    • Ponte Santa Trinita
  17. Semi-circular arch bridge — Catalog
    • Steinerne Brücke
  18. Unbraced tied-arch bridge — Catalog
    • Schuman Bridge
  19. Vierendeel arch truss bridges — Catalog
    • Harlech Castle Footbridge

Висячий мост ( Suspension bridge) — Catalog

Мосты, балка жесткости которых подвешена при помощи подвесок на кабелях, перекинутых через пилоны

Виды висячих мостов:
  1. Висячий мост (Suspension bridge) — original — Catalog
    • Akashi Kaikyo
    • The Golden Gate Bridge
    • George Washington Bridge
    • Williamsburg Bridge
    • Canakkale 1915 Bridge
  2. Висячий цепной мост (Chain suspension bridge) — Catalog
    • Szechenyi Chain Bridge
  3. Весячий мост без анкерной опоры с одним несущим кабелем (Self-anchored mono-cable suspension bridge) — Catalog
    • Nescio Bridge
  4. Весячий мост без анкерной опоры (Self-anchored suspension bridge) — Catalog
    • Yeongjong Grand Bridge-영종대교
  5. Self-anchored mono-cable suspension bridge — Catalog
    • Nescio Bridge
  6. Mono-cable suspension bridge with curved deck — Catalog
    • Dublin Link (Scioto River Pedestrian Bridge)
  7. Однопилонный висячий мост без анкерной опоры (Single-tower self-anchored suspension bridge) — Catalog
    • The eastern span replacement of the San Francisco–Oakland Bay Bridge
  8. Висячий мост с наклонными подвесками (Suspension bridge with diagonal hangers) — Catalog
    • Humber Bridge
  9. Висячий мост с вантами (Suspension bridge with cable-stays) — Catalog
    • Yavuz Sultan Selim Bridge
  10. Простой подвесной мост Simple suspension bridge — Catalog
    • TitanRT
    • Charles Kuonen Suspension Bridge
    • Highline179

Вантовый мост (Cable-stayed bridge) — Catalog

Мосты, у которых балка жесткости поддерживается наклонными канатными элементами, закрепленными на пилоне(ах)

Виды вантовых мостов:
  1. Вантовый мост с полу-веерным расположением тросов (Cable stayed bridge with Semi-Fan arrangement of cables) — Catalog
    • Russky Bridge
    • Sutong Yangtze River Bridge
    • Viaduc de Millau
    • Rio-Antirrio Bridge
  2. Вантовый мост криволенейным в плане пролетным строением (Cable-stayed bridge with curved deck) — Catalog
    • Terenez bridge
    • CHIO Bridge
  3. Вантовый мост с наклонным пилоном (Cable-stayed bridge without backstays) — Catalog
    • Alamillo Bridge
    • Sundial Bridge at Turtle Bay
  4. Вантовые мосты с расположенем вант «АРФА» (Cable-stayed bridge with harp system) — Catalog
    • Higashi Kobe Bridge
    • Alamillo Bridge
  5. Многопролетный вантовый мост (Multiple-span cable-stayed bridge) — Catalog
    • Viaduc de Millau
    • Rio-Antirrio Bridge
  6. Вантовый мост с веерным расположением тросов (Cable-stayed bridge with fan system) — Catalog
    • Aarhus Footbridge III

Tensegrity bridge (Catalog)

  • Kurilpa Bridge

Рамный мост (Rigid frame bridge) — Catalog

Мосты, в которых пролетное строение и опоры изгибно связаны между собой

  • Raftsund Bridge
  • Sundøy Bridge
  • Eshima Ohashi Bridge
  1. Рамный мост с наклонными опорами (Rigid frame bridge with inclined legs) — Catalog
    • Queen Juliana Bridge

Консольный мост (Cantilever bridge) — Catalog

Мосты, у которых пролетные строения имеют консоль(ли)

  1. Консольный ферменный мост (Cantilever truss bridge) — Catalog
    • Silver Memorial Bridge
    • Ikitsuki Bridge
    • Minato bridge
    • Queensboro Bridge
    • Quebec Bridge
    • Forth Rail Bridge
  2. Консольный балочный мост (Free cantilever girder bridge) — Catalog
    • Inderhavnsbroen

Экстрадозированный мост (Extradosed bridge) — Catalog

  • Ganter Bridge
  • Sunniberg Bridge

Напряженный ленточный мост (Stressed ribbon bridge) — Catalog

  • Essing Bridge

Классификации мостов по материалу

Discription

Стальной мост (Steel bridge) — Catalog

Мосты, у которых основные несущие элементы пролетного строения выполнены из стали

  • Ikitsuki Bridge
  • Grand Duchess Charlotte Bridge
  • Russky Bridge
  • Hell Gate Bridge

Железный мост (Iron bridge) — Catalog

  • Dom Luís I Bridge
  • Szechenyi Chain Bridge

Мост из железобетона (Reinforced concrete bridge) — Catalog

Мосты, у которых основные несущие элементы пролетного строения выполнены из железобетона.

  • Arrábida Bridge
  • Krk Bridge
  • Puente de Monteolivete
  • Skarnsund Bridge

Мост с преднапряженного железобетона (Prestressed concrete bridge) — Catalog

Мосты, у которых основные несущие элементы пролетного строения выполнены из предварительно напряженного железобетона.

  • São João Bridge
  • Ponte do Milenio
  • Ponte do Saber
  • Liuguanghe Bridge (六广河大桥)
  • Octavio Frias de Oliveira Bridge

Композитный мост с преднапряженного железобетона (Steel-prestressed concrete composite bridge) — Catalog

  • Alex Fraser Bridge
  • Rama VIII Bridge

Композитный мост с железобетона (Steel-reinforced concrete composite bridge) — Catalog

Мосты, из железобетонных и стальных элементов, объединенных между собой анкерами, воспринимающими сдвиг между сталью и бетоном.

  • Poya Bridge
  • Yangpu Bridge
  • Rio-Antirrio Bridge

Каменный мост (Stone Bridge) — Catalog

Мосты, у которых опоры и пролетные строения выполнены из каменной кладки

  • Belinsky Bridge
  • Pont des Invalides

Деревянный мост (Wooden bridge) — Catalog

Мосты, у которых несущие элементы пролетного строения в основном изготовлены из дерева

  • Essing Bridge
  • Aubrugg wooden Bridge

Стеклянный мост (Glass bridge) — Catalog

  • Huangtengxia Glass Viewing Platform
  • Zhangjiajie Glass Bridge
  • Petah-Tikva Pedestrian Bridge
  • Chords Bridge

Мосты из нержавеющей стали (Stainless steel bridge)

  • Helix Bridge

Классификации мостов по виду

Discription

Мосты (Мостовые переходы)

— Bridges

Мосты через реки или иные водные препятствия называют просто мостами

  • Kurushima Kaikyō Bridge
  • Nanpu Bridge

Путепроводы — Overpasses (Flyovers)

Мосты через железные и автомобильные дороги

  • Путепровод Александровской Фермы

Эстакада (Trestle bridge) — Catalog

Длинные мосты однообразной высоты с относительно небольшими пролетами, перекрывающие суходолы или поймы рек, а также проходящие по застроенным территориям в городах

  • Эстакада на Набережно-Крещатицкой
  • Эстакада на вертолетную площадку в городе Киеве
  • 9th of October Bridge

Виадук (Viaduct) — Catalog

Мосты, перекрывающие суходолы или узкие долины.

  • Виадук Мийо (Миллау) — Viaduc de Millau
  • Виадук Гараби (The Garabit Viaduct)
  • Виадук Летбридж (Lethbridge Viaduct)

Акведук (Aqueduct bridge) — Catalog

  • Veluwemeer Aqueduct
  • Magdeburg Water Bridge

Движущийся мост (Moveable bridge) — Catalog

Мосты с перемещающимися пролетными строениями для пропуска судов

Виды разводных-движущихся мостов:
  1. Разводной мост (Bascule bridge) — Catalog
    • Morrison Bridge
    • Дворцовый мост (Palace Bridge)
  2. Поворотный мост (Swing bridge) — Catalog
    • Madison Avenue Bridge
    • Third Avenue Bridge (New York City)
  3. Вертикальные подъемные мосты (Vertical lift bridges) — Catalog
    • Steel Bridge (Portland, Oregon)
    • Hawthorne Bridge
    • Upper Bay Bridge
    • Park Avenue Railroad Bridge
  4. Scherzer rolling lift bascule bridge — Catalog
    • Pegasus Bridge
  5. Наклоняемый мост (Tilt bridge)
    • Gateshead Millenium Bridge
  6. Система Ралля
    • Broadway Bridge (Portland, Oregon)
  7. Сворачивающийся мост (Curling bridge)
    • The Rolling Bridge
  8. Подъёмный мост (Drawbridge)
    • Blokhuispoortbrug
  9. Столоподобный мост (Table bridge)
    • Table bridge — Pont Levant Notre Dame
  10. Затопляемый мост
    • A submersible bridge at the entrance of Corinth Canal
  11. Отодвигаемый мост — Retractable bridge (Thrust bridge)
    • Borden Avenue Bridge
  12. Мост транспортёр — Transporter bridge
    • Royal Victoria Dock Bridge
  13. Телетрап
  14. Мост Гутри

Наплавные мосты — Pontoon-bridge (Floating Bridges)

Мосты, которые в качестве опор используют плавучие средства Queen Emma Bridge

Классификации мостов по размеру

Discription

Малые Мосты — Small bridge

  1. Длиной до 25 м

Средние Мосты — Medium bridge

  1. Длиной от 25 до 100 м

Большие Мосты — Big (Large) bridge

  1. Длиной свыше 100 м. Также: автодорожные (в том числе городские) длиной менее 100 м, но с пролетами более 60 м

Внеклассные мосты

К внеклассным отнесены

  1. Мосты
  2. Путепроводы
  3. Эстакады с пролетами свыше 100 м, или полной длины свыше 300 м с пролетами свыше 60 м, или полной длины свыше 500 м с индивидуальными конструкциями пролетных строений и опор
  4. Мосты со сложными статическими схемами
  5. Различные системы совмещенных мостов с ездой в одном или в разных уровнях
  6. мосты разводных систем.

Классификации мостов по конструктивно-технологическому параметру пролетных строений

Discription

Сборные железобетонные

Блоки сборных железобетонных мостов изготавливают на заводах МЖБК, производственных базах мостоотрядов или на приобъектных полигонах. Затем готовые блоки массой до 60 т перевозят на строительную площадку и с помощью различных кранов, домкратов, лебедок устанавливают в проектное положение. Достоинство сборных железобетонных мостов заключается в возможности монтажа в холодное время года с укладкой минимального объема монолитного бетона

Монолитные железобетонные

Монолитные железобетонные мосты возводят на строительной площадке с применением различной опалубки, подмостей, кранового оборудования, бетононасосов, вибраторов и прочих приспособлений. Для упрощения опалубки поперечные сечения монолитных железобетонных конструкций имеют простые геометрические формы. При строительстве монолитных железобетонных мостов не требуются краны большой грузоподъемности и специальные транспортные средства для перевозки тяжелых блоков. Не требуется также согласование перевозок тяжелых и длинномерных грузов с автоинспекцией и разрешения дорожных служб.

Сборно-монолитные железобетонные

Чаще всего это температурно-неразрезные пролетные строения (Объедение железобетонных балок плитой проезжей части)

Сталежелезобетонные с монолитной железобетонной плитой

Сталежелезобетонные мосты имеют обычно пролетные строения, состоящие из стальных балок и железобетонных плит, которые объединяются специальными упорами в совместную работу. Железобетонная плита может быть сборной из изготовленных на заводах МЖБК блоков или монолитной, бетонируемой после монтажа стальной части пролетного строения.

Сталежелезобетонные со сборной железобетонной плитой

Объединение металлических балок сборными плитами с омоноличиванием стыков сборных плит.

  • Мост Arthur Ravenel Jr. Bridge

Стальные со сплошностенчатыми главными балками (в т.ч.коробчатыми)

Пролетные строения со сварными или болтовыми (на высокопрочных болтах) монтажными соединениями и ортотропными плитами проезжей части.

  • Мост Атамурат — Керкичи

Ферма

Сквозные стальные пролетные строения с монтажными соединениями на высокопрочных болтах

  • Мост Атамурат — Керкичи

Классификации мостов по виду преодолеваемых препятствий

Классификации мостов по расположению уровня проезда

Классификации мостов по расположению уров­ня проезда относительно несущей конструкции пролетного строения:

Discription
С ездой поверху
С ездой понизу
С ездой посередине

Виды строительства-монтажа мостов

About bridges

  • Bridge
    • Types of bridges
    • Bridges by country
    • Bridge construction cost/Cтоимость строительства моста
    • Строительство моста
      • Технология строительства мостов

Инженерные сооружения в транспортном строительстве

Сообщение

Содержание материала

  • Инженерные сооружения в транспортном строительстве
  • Виды инженерных сооружений на автомобильных дорогах
  • Классификация мостов на автомобильных дорогах
  • Основные части и элементы мостов
  • Пролетное строени
  • Опорные части
  • Размеры инженерных сооружений
  • Строительная высота моста
  • Русло
  • Судоходные требования и подмостовые габариты
  • Разбивка моста на пролеты
  • Габариты мостов
  • Назначение длины, ширины, высоты мостов, количества и длины пролетов, типов опор
  • Схемы мостов
  • Ширина тротуаров
  • Длина моста
  • Варианты проектирования
  • Трубы на автодорогах
  • Виды труб по режиму истечения
  • Основные требования, выполняемые при конструировании мостов и труб
  • Деформации и перемещения
  • Фактические деформации и перемещения
  • Мостовое полотно
  • Железобетонная проезжая часть
  • Металлическая проезжая часть
  • Деревянная проезжая часть
  • Деревоплита
  • Тротуары или служебные проходы
  • Ограждения
  • Переходные плиты
  • Деформационные швы
  • Освещение
  • Установка переходных плит
  • Крутизна откосов конуса насыпи
  • Концы свай или стоек устоя
  • Деревянные конструкции пролетных строений
  • Нагрузки, воздействия и их сочетание, принимаемые при расчетах инженерных сооружений
  • Классификация нагрузок
  • Определение нагрузок и воздействий
  • Коэффициент надежности
  • Понятие о грузовой площадке
  • Временные нагрузки
  • Нагрузка АК
  • НГ-60 – нагрузка гусеничная 60 т
  • Динамический коэффициент
  • Нагрузка, создаваемая людьми – пешеходами
  • Тротуар
  • № 8 – давление грунта от подвижного состава
  • Нагрузка № 10
  • Бордюры
  • Прочие временные нагрузки
  • Все страницы

Страница 1 из 51

Тема: «Основные понятия об инженерных сооружениях на автомобильных дорогах. Их значение и необходимость»

Инженерные сооружения являются составной частью автодорог: наряду с земельным полотном и дорожной одеждой обеспечивают бесперебойность и безопасность движения автомобильного транспорта и пешеходов.

Дорога – обустроенное или приспособленное и используемое для движения транспортных средств полоса земли, либо поверхность искусственного сооружения.

Дорога включает в себя одну или несколько проезжих частей, а также трамвайные пути, тротуары, обочины и разделительные полосы.

К инженерным сооружениям на дороге относятся все здания и сооружения, предназначенные для ее нормальной эксплуатации.

Этими сооружениями могут быть павильон автобусной остановки, мост, водопропускная труба, автозаправки. При этом разнообразии все эти сооружения можно разделить на необходимо функциональные и сопутствующие.

К необходимым инженерным сооружениям относятся такие, без которых нормальное функционирование дороги невозможно:

— трубы;

— мосты;

— путепроводы, эстакады;

— виадуки;

— подпорные стены

К сопутствующим можно отнести такие, без которых возможна эксплуатация дороги, но при этом уменьшается комфорт для транспорта и пешеходов, возникают трудности при эксплуатации транспорта и т. д.:

— автобусные павильоны;

— бензозаправки;

— отели

В этом курсе мы будем изучать функционально необходимые инженерные сооружения – те, что упомянуты в законе, — поверхность искусственных сооружений, по которым двигается транспорт, которые входят в состав дороги.

Для этих сооружений существуют инженерно-строительные нормы и правила (СНиП 2.05.03.84* Мосты и трубы).

В предисловии указано, что эти нормы распространяются на путепроводы, виадуки, эстакады, пешеходные мосты, для железнодорожного и автомобильного транспорта.

Строительство мостов. Классификация и типы мостов

Существует много типов мостов, и их можно классифицировать по-разному: по типу используемых конструктивных элементов, по тому, что они несут,
они фиксированные или подвижные, а также по используемым материалам.

По структуре они классифицируются как:

  • Балочные мосты
    — основным конструктивным элементом балочного моста является горизонтальная балка, опирающаяся на каждый конец. Их можно просто поддерживать, когда балки только
    соединяются через один пролет или непрерывны, когда балки соединяются через два или более пролетов.

  • Ферменный мост
    Мост, несущая конструкция которого состоит из фермы — конструкции, состоящей из соединенных элементов, образующих треугольные блоки. Они едины
    из самых старых типов современных мостов.

  • Консольный мост
    построен с использованием консолей, конструктивных элементов, которые поддерживаются только на одном конце и оттуда горизонтально выступают в пространство. Они есть
    обычно изготавливается из пары непрерывных пролетов, выходящих с противоположных сторон. Консольный мост устроен аналогично балочному мосту, но
    физики (читай «силы») работают по-другому.

  • Арочный мост
    имеет опоры на каждом конце, которые удерживают вес моста. Они являются одним из старейших мостовых сооружений и строятся со времен Древней Греции.

  • Связанные арочные мосты (или тетивные арки) также имеют арочную надстройку, но их арка находится выше уровня моста и держит его.
    сверху.

  • Подвесные мосты
    удерживать вес моста тросами. В древние времена эти мосты были сделаны из веревок или лоз. Сегодня мы используем сталь. Подтипы включают в себя
    простой подвесной мост, напряженный ленточный мост, подвесной мост с подвесным настилом, подвесной мост и
    подвесной самонесущий мост.

  • Мосты вантовые
    похожи на висячие мосты и также используют тросы, но их форма отличается, у них меньше тросов, а башни, удерживающие тросы, намного
    выше.

Мосты также могут быть фиксированными или подвижными . Фиксированное пребывание на месте с момента их постройки до тех пор, пока они не выйдут из строя или не будут
снесен. С другой стороны, есть разводные мосты, чтобы они могли двигаться в сторону от лодок или другого транспорта, который должен проходить под ними, но
не мог, потому что мост слишком низкий. Обычно они имеют электрическое питание. Посередине есть временные мосты, которые сделаны так, чтобы их можно было
собираются и разбираются, когда они больше не нужны. Они используются военными или в чрезвычайных ситуациях.

  • Двухэтажный
    (или двухэтажные) мосты строятся двухуровневыми. Эти два уровня иногда относятся к одному и тому же типу, в то время как в других случаях они могут нести разные
    типы движения (поезд, автомобильное движение…).
  • Трехсторонние мосты
    соединить три разные точки. Они очень редки и на сегодняшний день их всего 24.
  • Виадук
    мост из нескольких небольших пролетов для пересечения долины или ущелья. Термин виадук происходит от латинского виа что означает дорога и дусере что означает вести что-то . Древние римляне не использовали этот термин — он происходит от аналогии с акведуком.

До промышленной революции мосты строились из дерева, камня и кирпичной кладки. Сегодня мы строим мосты из бетона, стали, полимеров, армированных волокном,
нержавеющая сталь или комбинация этих материалов.

Типы мостов — их 6 [Типы в разных областях]

Инженер Мойд | 1 апреля 2019 г. | сообщения | Комментариев нет

Мосты играют важную роль в развитии любой страны. В транспортной технике используются различные типы мостов. Мост должен быть достаточно жестким, чтобы сопротивляться движению. Каждый элемент моста выполнен так, чтобы выдерживать нагрузку, которая ложится на него или перемещается по нему.

Мосты подразделяются на различные типы в зависимости от:

  1. Гибкости конструкции
  2. Межпролетный
  3. Надстройка
  4. Длина пролета в виде водопропускной трубы
  5. В зависимости от инженерных коммуникаций
  6. В зависимости от высокого уровня затопления

В зависимости от гибкости конструкции:

9

2 мост:

  • Фиксированные мосты не имеют движущихся частей и остаются на одном месте, пока не выйдут из строя или не будут разрушены.
  • Они предназначены для того, чтобы оставаться там, где они были изготовлены, до тех пор, пока они не станут непригодными для использования или будут уничтожены.

2: Разводной пролетный мост:

  • Разводной мост, состоящий из подвижных пролетов и чаще всего приводимый в действие электричеством.
  • Надстройка моста может быть перемещена или поднята с помощью подходящего приспособления.

По межпролетному:

1: Опорный:

  • В опорном мосту ширина моста делится на количество отдельных пролетов.
  • Для каждого пролета поддерживаемого моста нагрузка на стержень может поддерживаться с обоих концов.
  • В этих типах мостовых плит и ферм используется балка.

2: Неразрезной мост:

  • Пролеты неразрезные на двух и более опорах.
  • Напряжения постоянно уменьшаются из-за отрицательных изгибающих моментов, возникающих на опорах и опорах.
  • В этом типе моста изгибающий момент в пролете меньше, чем у поддерживаемого моста.

3: Консольный мост:

  • Консольный мост поддерживается только одним концом, а другой конец свободен.
  • Как правило, мы соединяем две консольные части, чтобы освободить место для транспортных средств и людей.

В зависимости от надстройки:

1: Висячий мост:

  • Самый дорогой тип моста слишком прочен и имеет большой пролет, например, через реку.
  • Основным элементом являются подвесные тросы, протянутые над двумя опорами и прикрепляемые каждым концом к другой глубоко в земле.
  • Пролет свыше 500 м до 1400 м .
  • Вертикальные меньшие подвесные тросы соединены с основными тросами для поддержки нижнего настила.

2: Балочные мосты:

  • Это самые старые и наиболее специфические типы мостов, состоящие из вертикальных опор и горизонтальных балок.
  • Подходит только для коротких пролетов, но может использоваться для более протяженных переходов путем добавления дополнительных опор.
  • Диапазон до  10  до
  • Балочные мосты легко строить и дешевле, чем мосты других типов, но они имеют ограниченный пролет.

3: Ферменный мост:

  • Он состоит из набора треугольников и обычно изготавливается из ряда прямых стальных стержней.
  • Поддерживаемый пролет до 30 до 375 м .
  • Консольный, пролет до 550 м .
  • Жесткие кронштейны выступают с обеих сторон двух опор. Диагональные стальные трубы, выступающие из верхней и нижней части каждого порта, удерживают рычаги на месте, как прочный трамплин, называемый консольными рычагами.
  • Ферменный мост мощный и может выдерживать большие нагрузки.

4: Арочный мост:

  • Арочный мост похож на мост изогнутой формы.
  • В этом мосту развита горизонтальная тяга.
  • Опоры удерживают арочный мост на каждом конце моста.
  • Для кирпичной кладки, пролет до от 3 до 15 м.
  • Сталь, пролет до 519 м.
  • Бетон, пролет до 305 м.

По длине пролета как водопропускной трубы:

1: Малый мост:

  • Общая длина пролета моста больше 6 м 0 , а меньше 6 м называется малый мост.

2: Длиннопролетный мост:

  • Общая длина пролета моста более 120 м называется длиннопролетным мостом.

3: Водопропускной мост:

  • Водопропускная труба представляет собой небольшой мост общей длиной 6 м или менее 6 м между опорными поверхностями, называемый траншеей.

В зависимости от коммунальных услуг:

1: Временный мост:

  • Временный мост является недорогим мостом.
