Клапан двигателя. Назначение, устройство, конструкция

Это деталь двигателя и одновременно крайнее звено газораспределительного механизма. Клапанная группа включает в себя: пружину, направляющую втулку, седло, механизм крепления пружины. Все эти детали работают в тяжёлых механических и тепловых условиях, испытывая колоссальные нагрузки.

Сопряжение седло-клапан, подвергается наибольшему воздействию высоких температур и ударных нагрузок. Кроме того, детали постоянно испытывают недостаток в смазке по причине высоких скоростей работы. Это вызывает их интенсивный износ.

Требования, предъявляемые к группе:

  • Герметичность работы клапана в сопряжении с седлом;
  • Высокий коэффициент обтекаемости, при входе и выходе рабочей смеси из камеры сгорания;
  • Небольшой вес деталей группы;
  • Детали должны быть высокопрочными и одновременно жёсткими;
  • Стойкость к высоким температурам;
  • Эффективная теплоотдача клапанов;
  • Высокое сопротивление механическим и ударным нагрузкам;
  • Противодействие коррозии.

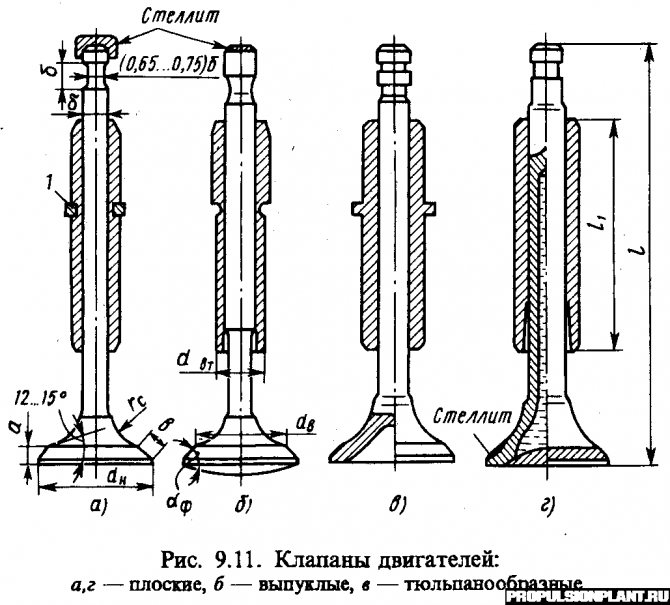

Назначение и особенности устройства

Назначение клапана, открывать и закрывать отверстия в головке блока цилиндров для выпуска отработанных газов либо впуска новой рабочей смеси. К основным элементам детали относятся головка и стержень. Переход от стержня к головке служит для плавного отвода газов, чем он плавней, тем лучше будет наполнение, либо очистка камеры сгорания.

Отработанные газы, выходя из камеры сгорания, создают сильное избыточное давление, а чем меньше площадь тарелки клапана, тем меньшие нагрузки он испытывает, вот почему выпускной клапан двигателя делается меньшего диаметра, а требования к нему выше. Так, при работе, головка выпускного клапана нагревается до 800-900.°С на бензиновых двигателях и до 500-700°С на дизельных моторах, впускной, нагревается до 300°С.

Именно по этим причинам при изготовлении выпускных клапанов нужны сплавы и материалы, обладающие повышенной жаропрочностью и содержащие большое количество легирующих присадок. Клапана делают из 2-х частей: головку из жаростойкого материала, стержень из углеродистой стали. Для изготовления клапана ДВС эти заготовки сваривают и шлифуют.

Выпускные клапана, в месте контакта с цилиндром, покрывают твёрдым сплавом. Толщина сплава порядка 1,5-2,5 мм. Такое покрытие позволяет избежать коррозии.

По причине меньших нагрузок при изготовлении впускных клапанов используют хромистые или хромоникелевые стали со средним содержанием углерода. При вводе рабочей жидкости в камеру сгорания, топливо отводит часть температуры от клапана и его составляющих, из-за чего температурные перепады у него ниже.

На эффективность работы клапана большое влияние оказывает его форма. Чем более она обтекаемая, тем выше скорость входящего или выходящего заряда смеси. Чаще всего головку клапана делают плоской, для облегчения изготовления детали, удешевления её производства и сохранения жёсткости.

Однако, в двигателях, испытывающих повышенные нагрузки, например, форсированных, в связи со спецификой самого двигателя применяют впускные клапана с вогнутыми головками. Такое устройство уменьшает массу детали и инерционную силу, возникающую при работе.

Стыковка клапана с седлом осуществляется по тонкому ободку на поверхности головки цилиндров — фаске. Стандартный угол наклона фаски впускных клапанов составляет 45°, у выпускных 45° или 30°. При изготовлении головок цилиндра фаски шлифуют, а затем, при установке клапана, каждый притирают к седлу. Ширина ободка должна быть не менее 0,8мм.

Ободок не должен прерываться по всему периметру окружности тарелки клапана. Сочленение между клапаном и седлом нужно уплотнить наверняка, вот зачем угол фаски клапана, по наружной стороне фаски, делают меньше угла седла на 0,5-1°.

В некоторых двигателях, для большей сохранности изделия, применяют устройство принудительного вращения клапана. В процессе работы на фасках откладывается нагар, нарушается уплотнение, появляются механические повреждения, это резко снижает эффективность работы мотора. Проворачиваясь, клапан ДВС распределяет нагрузку равномерно по всей поверхности фаски и принудительно очищает ее.

После фаски головки, у клапана имеется специальный поясок, в виде цилиндра. Эта конструктивная особенность позволяет уберечь его от перегрева и обгорания, а так же делает головку более жёсткой. Кроме того, при притирке, диаметр клапана остаётся прежним.

Пружинное стопорное кольцо предотвращает падение клапана в камеру сгорания двигателя, в случае, если элементы крепления хвостовика поломаются.

При соприкосновении с кулачком распределительного вала, или коромыслом, торцы клапана подвергаются большим нагрузкам. Поэтому для предания им жёсткости и износостойкости, их закаливают, или надевают на них специальные колпачки из высокопрочных сплавов.

Впускные клапана снабжают специальными резиновыми маслосъёмными колпачками, для предотвращения попадания через зазор масла в камеру сгорания в период такта впуска.

Выпускные клапана, работая в экстремальных температурных режимах, могут заклинить в отверстии направляющей втулки. Что бы этого не произошло, их стержни делают меньшего диаметра вблизи головки, по сравнению с поверхностью на остальной длине.

Сухарики, удерживающие клапанные пружины, держатся за сам клапан при помощи крепления, обеспеченного выточками.

Диаметр стержня выпускных клапанов больше диаметра стержня впускных, головка клапана — меньше. Такой конструктивный приём позволяет отвести от клапана больше тепла и понизить его температуру. Однако этот приём увеличивает сопротивление потока газов, делая очистку камеры сгорания менее эффективной. При расчётах, этот параметр сложно узнать, поэтому им пренебрегают, считая давление при выпуске большим, чем давление при впуске, что компенсирует недостаток с лихвой.

Для увеличения эффекта охлаждения выпускного клапана внутри его делают пустотелым. Пустое пространство заполняют металлом с низкой температурой плавления, обычно жидким натрием. Нагреваясь от головки клапана, пары жидкого натрия поднимаются в верхнюю, боле холодную часть, забирая большую часть тепла с собой. Там они соприкасаются с менее нагретой частью стержня и отдают тепло ей.

Пружины клапана

Пружина работает в условиях больших нагрузок. Основная её задача заключается в создании надёжной и плотной стыковки клапана и седла. Испытывая нагрузки, пружина может сломаться, зачастую это происходит по причине вхождения её в резонанс. С целью предотвращения этого явления, витки пружины делают с переменным шагом.

Так же можно изготовить коническую или двойную пружину. Двойные пружины обладают дополнительным плюсом, так как наличие двух деталей повышает надёжность механизма и уменьшает общий размер пружин.

Дабы исключить возможность резонанса в двойной пружине, направление витков внутренней и внешней пружин делают разными. Так же это позволяет удержать обломки детали, в случае поломки пружины, осколки задержатся между витками.

Пружины для клапанов изготавливают из проволоки, материал которой — сталь. После придания формы, изделие закаляют и подвергают отпуску. Для повышения прочности, обдувают воздухом с добавлением абразивного материала.

Что бы избежать коррозии, пружины обрабатывают оксидом цинка или кадмия. Концы пружин шлифуют и придают им плоскую форму. Это делается для более эффективной фиксации торцов пружин со специальными неподвижными тарелками в блоке цилиндров. Тарелки изготавливают из стали с низким содержанием углерода, верхнюю тарелку фиксируют на клапане при помощи сухарика.

Втулки клапанов и их направляющие

Отвод тепла от стержня клапана и его перемещение в возвратно поступательной плоскости обеспечивают направляющие втулки. В процессе работы сами втулки подвергаются воздействию высоких температур, омываясь горячими отработанными газами. При возвратно поступательном движении клапана между ним и поверхностью втулки возникает трение. Если смазки поступает не достаточно, то трение идёт практически на сухую.

Именно по этой причине к материалу втулок применяют ряд требований, таких, как: стойкость к износу, высоким температурам, трению. Некоторые составы чугуна, алюминиевая бронза, керамика обладают всеми свойствами, необходимыми для создания детали, удовлетворяющей таким требованиям.

Для впускных клапанов, в связи с разницей в температуре нагрева, зазоры между направляющей втулкой и стержнем делаются меньше. Нижнюю часть втулки делают под конус для предотвращения заклинивания клапана.

Выточки под клапана (седла)

Долговечность и правильная работа двигателя внутреннего сгорания напрямую зависят от качества изготовления выточки под клапана. При неправильной стыковке клапана и седла не будет обеспечиваться должная герметичность камеры сгорания, и скорый выход мотора из строя неизбежен. Седла изготавливают непосредственно в головке цилиндра, в данном случае речь идёт о чугунных головках. Либо делают их вставными, из стали, например, в алюминиевых головках.

Вставные седла удерживаются в головке путём запрессовки, или развальцовки.

Количество клапанов в двигателе

Когда речь заходит о клапанах, многие задаются вопросом: «сколько клапанов в двигателе должно быть?» Однозначного ответа нет, определить чёткое количество можно только изучив конструктивные особенности мотора. Учитывая, что в четырёхтактной силовой установке клапан осуществляет такты впуска и выпуска, значит минимальное количество на один цилиндр — два, один впускной и один выпускной.

Современные силовые установки наиболее часто используют конструкцию с четырьмя клапанами (двух впускных и двух выпускных) на каждый цилиндр. При открытии клапана в образовавшееся отверстие происходит заброс топливной смеси, или выход отработанных газов. Чем больше отверстие, тем эффективней будет наполнение или очистка. Соответственно коэффициент полезного действия мотора так же увеличится.

Увеличить отверстие за счёт увеличения тарелки клапана нельзя, поскольку её размер ограничен размером камеры сгорания. Поэтому для улучшения качества смесеобразования устанавливают большее количество клапанов на один цилиндр.

Встречаются схемы, в которых применяются два, три, и даже пять клапанов на цилиндр. Учитывая, что процесс наполнения более важен для работы двигателя, количество впускных клапанов в нечётных схемах всегда больше.

Как работают клапаны двигателя

Клапан, который пропускает в цилиндр смесь воздуха и топлива, называется впускным. Клапан, через который отработанные газы покидают двигатель, называется выпускным. Для эффективной работы двигателя при любой скорости эти клапаны должны открываться в определенные моменты.

За этот процесс отвечают грушевидные детали (кулачки), которые крепятся к распределительному валу, вращающемуся под действием цепи, ремня или набора шестерен.

Распределительный вал может находиться в верхней части блока. В этом случае над каждым кулачком вала располагаются небольшие металлические цилиндры (толкатели). Когда конец толкателя упирается в коромысло, кулачок воздействует на ножку клапана, который удерживается в поднятом (закрытом) состоянии с помощью сильной пружины.

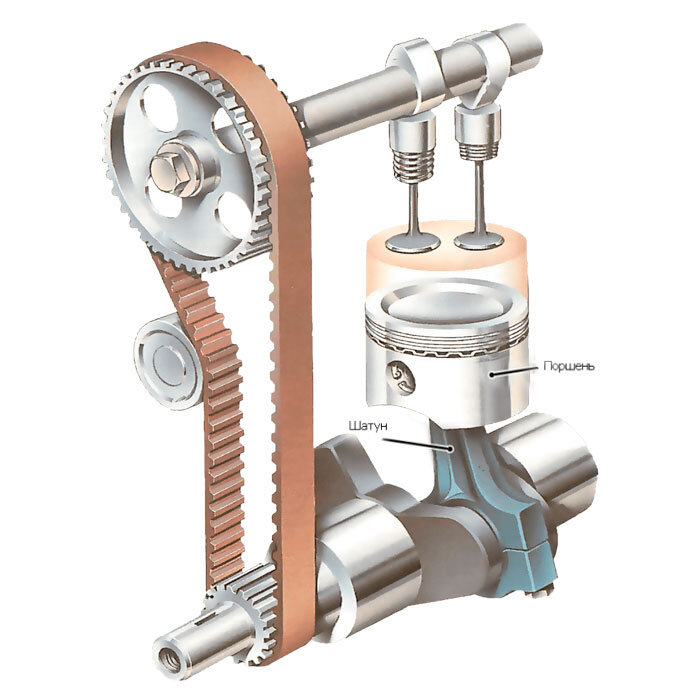

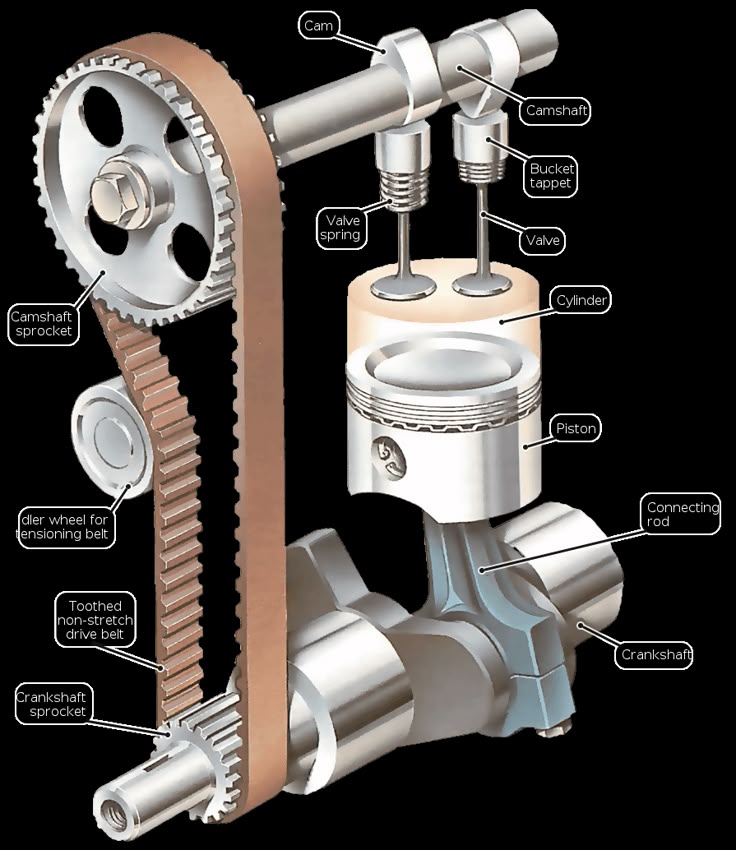

Двигатель с верхним расположением распределительного вала

В подобной конструкции вал, расположенный в верхней части двигателя, работает под управлением ремня с внутренними зубьями, и контуры кулачков напрямую взаимодействует с толкателями, расположенными над клапанами.

Когда толкатель давит на кулачок, он задействует коромысло, которое ослабляет пружину и открывает клапан. При дальнейшем вращении контура пружина возвращается в первоначальное положение, и клапан закрывается. Такая конструкция характерна для двигателя с верхним расположением клапанов в головке цилиндра.

В некоторых двигателях отсутствуют толкатели, и клапаны открываются и закрываются с помощью двойных или одинарных распределительных валов.

Такая конструкция носит название двигателя с одним распределительным валом и клапанами в головке. В ней меньше подвижных частей, поэтому она является более мощной и может работать на высоких скоростях. В любом случае, между деталями присутствует зазор, чтобы клапан мог свободно закрываться и открываться, когда те расширяются при нагревании.

Зазоры между ножкой клапана и коромыслом или кулачком необходимы для нормальной работы системы, а их отсутствие может вызвать серьезные повреждения составных частей.

При слишком большом зазоре клапаны будут открываться слишком рано, а закрываться слишком поздно, что снизит мощность двигателя и увеличит уровень производимого им шума.

При малом зазоре клапаны не будут нормально закрываться, что приведет к ослаблению компрессии.

В некоторых двигателях зазоры регулируются автоматически под давлением смазочной жидкости.

Распределительный вал с толкателями

При конструкции, согласно которой распределительный вал находится в блоке цилиндров, длинные штанги толкателей воздействуют на коромысла, открывающие клапаны. Двигатели с верхним расположением клапанов в головке цилиндра считаются менее эффективными, чем двигатели с одним распределительным валом и клапанами в головке, т.к. большое количество подвижных частей ограничивает скорость, при которой двигатель может безопасно работать.

В двигателе с верхним расположением распределительного вала и штангами коленчатый вал находится в головке цилиндров.

При вращении вала каждый клапан открывается с помощью толкателя, штанги и коромысла. Клапан удерживается в закрытом состоянии пружиной.

Количество зубьев на звездочке ведущей цепи в два раза превышает количество зубьев на шестерне распределительного вала, поэтому вал вращается в два раза медленнее, чем двигатель.

Двигатель с одним распределительным валом и клапанами в головке

В некоторых моделях кулачки напрямую воздействуют на короткие рычаги, именуемые пальцами.

Двигатель с одним распределительным валом и клапанами в головке содержит меньше деталей для управления клапанами. Кулачки напрямую взаимодействуют с толкателями или короткими рычагами (пальцами), которые, в свою очередь, открывают и закрывают клапаны.

Такая система обладает меньшим весом и технической сложностью, т.к. в ней отсутствуют штанги толкателей и коромысла.

Для управления распределительным валом с помощью звездочки на коленчатом вале часто используется длинная цепь, которая иногда провисает. Эта проблема решается добавлением промежуточных звездочек и нескольких коротких цепей с большим натяжением.

Кроме того, могут быть использованы нерастягиваемые резиновые маслоупорные ремни с зубьями, которые цепляются к звездочкам на распределительном и коленчатом валах.

Клапаны в двигателе — как они работают

Из нашего безумно подробного руководства:

Газы поступают в камеру сгорания и выходят из нее через каналы в головке блока цилиндров, называемые
портов
. Этот поток газов контролируется клапанами. Есть два набора клапанов — один набор для управления впуском и один набор для выпуска. Клапаны должны создавать минимальное препятствие для потока газов, когда они открыты, и создавать газонепроницаемое уплотнение, когда они закрыты.

На такте впуска
впускной клапан
будет открыт и может попасть смесь воздуха и топлива. После этого клапан закроется, чтобы смесь можно было сжать и сжечь.
выпускной клапан
открывается на такте выпуска, так что сгоревшая смесь может быть вытеснена движением поршня вверх.

Клапаны управляются распределительным валом, который в нужный момент толкает каждый клапан в открытое положение либо напрямую, либо через рычажный механизм. Клапаны должны быть синхронизированы с поршнем, чтобы они открывались и закрывались в нужный момент хода поршня. А
ремень ГРМ (cambelt по-британски)
или
цепь ГРМ
проходит между коленчатым валом и распределительным валом, связывая их вместе, сохраняя их синхронизированными.

Клапан в сборе

Первые двигатели экспериментировали со всеми видами клапанов, но на протяжении ста лет или около того во всех автомобильных двигателях использовалась одна и та же конструкция: тарельчатый клапан.

Каждый клапан находится в круглом отверстии в крыше камеры сгорания. В закрытом состоянии между клапаном и поверхностью, к которой он прижимается, будет плотное уплотнение, известное как
седло клапана
. Клапан остается закрытым за счет
пружина клапана
который давит на диск, прикрепленный к штоку клапана, называемый
фиксатор
.

Давление, вытесняющее выхлопные газы, сильнее, чем вакуум, втягивающий воздух и топливо. Легче выдувать газы давлением, чем всасывать их вакуумом. Вы можете попробовать это сами, дыша через соломинку для питья, наполнение легких занимает больше времени, чем их опорожнение. Это означает, что выхлопные газы движутся легче, поэтому впускные клапаны больше (или их больше), чем впускные клапаны, чтобы обеспечить большую площадь для впускного потока.

Клапан

Сам клапан состоит из круглой головки, соединенной с длинным штоком. Шток проходит в направляющей клапана и гарантирует, что клапан может двигаться только вверх и вниз, а не качаться из стороны в сторону.

Клапан состоит из двух частей, которые затем свариваются между собой. Головка обычно изготавливается из нержавеющей стали, а шток из высокоуглеродистой стали. Клапаны в основном изготавливаются из закаленной стали или из более экзотических материалов, таких как титан в высокопроизводительных двигателях.

Когда клапан закрыт, он соприкасается с поверхностью по периметру порта клапана. Эта поверхность, на которой сидит клапан, называется
седло клапана
. Седло должно быть гладким, так как оно обеспечивает уплотняющую поверхность, а максимальный контакт между клапаном и седлом гарантирует, что головка блока цилиндров сможет поглощать тепло от клапана. С чугунной головкой седло клапана будет врезано непосредственно в головку, тогда как для более мягких алюминиевых головок, которые не могут противостоять коррозии выхлопных газов, седло клапана будет сделано из более прочного металла и запрессовано в головку.

Впускной и выпускной клапаны нагреваются во время работы. Это тепло должно рассеиваться, и это тепло в основном передается через поверхность клапана, через седло клапана и в головку цилиндров, где оно уносится протекающей охлаждающей жидкостью. Тепло также проходит вверх по штоку и через направляющие клапана в головку. Стержни некоторых высокопроизводительных клапанов заполнены натрием, который плавится и разбрызгивается внутри штока для улучшения теплопередачи.

[Схема теплового потока в арматуре]

Выпускные клапаны служат дольше, чем впускные, они подвергаются более высоким температурам, поскольку горячие выхлопные газы обтекают их и позади них. Они проводят свой срок службы в тесном контакте с горячими коррозионно-активными выхлопными газами, поэтому изготавливаются из особо прочных, термостойких и коррозионностойких материалов.

Направляющие клапанов

Клапаны проходят через отверстие в порту, это отверстие будет облицовано прецизионной фрезерованной трубой, называемой
направляющая клапана
. Направляющая клапана очень плотно прилегает к штоку клапана, чтобы предотвратить любое движение из стороны в сторону или качание. Плотная посадка означает, что торец клапана идеально выровнен с седлом клапана.

Этот малый зазор предотвращает утечку масла в отверстие, а также помогает предотвратить попадание сжатых газов через шток клапана в головку блока цилиндров.

Направляющие клапанов дополнительно уплотнены
уплотнение штока клапана
, который в основном представляет собой уплотнительное кольцо, которое уплотняет шток клапана, предотвращая попадание избыточного масла и газов через направляющую клапана в порт. Небольшое количество масла желательно в направляющей клапана для предотвращения износа и обеспечения плавного хода.

Пружина клапана

Каждый клапан удерживается в закрытом состоянии
пружина клапана
. Пружина удерживает клапан в закрытом состоянии, а также удерживает узел клапана в контакте с распределительным валом или коромыслом, когда клапан открыт. Чтобы открыть клапан, клапанный механизм должен нажимать, преодолевая натяжение пружины. Прочность пружины клапана имеет большое значение.

[Иллюстрация поплавка клапана]

Слишком сильный, и мы тратим энергию на открытие и закрытие клапанов, а также увеличиваем износ клапанного механизма. Но если пружина слишком слабая, она не сможет закрыть клапан достаточно быстро на высоких скоростях, клапан потеряет контакт с распределительным валом в состоянии, известном как
поплавковый клапан
чего мы всегда хотим избежать.

Пружина клапана располагается вокруг штока клапана и давит вверх на круглую пластину, называемую
Держатель клапана
который фиксируется вокруг штока клапана.

Фиксатор крепится к штоку с помощью двух
Держатели клапанов
(также известные как сухари клапана, цанги или замки). Стопоры клапанов имеют коническую форму и входят в канавки на штоке клапана, предотвращая скольжение фиксатора вверх по штоку.

Толкатели клапанов

Толкатель клапана
, также именуемый
толкатели клапанов
или
толкатели
, представляют собой цилиндрические прокладки, которые располагаются между верхней частью штока клапана и кулачком кулачка или коромыслом. О них мы подробно поговорим в статье о распредвале.

распределительный вал

Функция клапанов очень тесно связана с функцией распределительного вала, и они действуют вместе, при этом распределительный вал управляет открытием и закрытием клапанов. Прочтите статью о распределительном валу, чтобы получить полное представление о клапанном механизме.

Неисправности клапана

Поврежденные клапаны могут привести к плохой компрессии и серьезным проблемам с двигателем. Результат отказа клапана в одном цилиндре будет находиться где-то по шкале между неработающим двигателем и плохой работой — в зависимости от количества цилиндров в двигателе.

Отказ клапана почти всегда приводит к потере компрессии в пораженных цилиндрах из-за отказа клапана закрыть камеру.

Прогоревшие клапаны

А
прогоревший клапан
происходит, когда часть поверхности клапана повреждена в результате перегрева или коррозии. Если клапан не садится идеально из-за того, что он погнут или из-за небольшой трещины, выхлопные газы могут просачиваться через небольшой участок клапана. Концентрация газов в этой области будет разъедать головку клапана, вызывая дальнейший износ. Прогоревший клапан вызовет плохое уплотнение вокруг клапана, что приведет к потере компрессии в цилиндре.

Погнутый клапан

Клапаны находятся в постоянном танце с поршнями, синхронизированными с помощью зубчатого ремня или цепи. Если ремень ГРМ порвется или перескочит, то мощный поршень может коснуться клапана и это вызовет
погнутый клапан
. Двигатель, в котором поршень и клапан могут перекрываться, называется интерференционной конструкцией.
интерференционная конструкция
. А
двигатель невмешательства
имеет зазор между поршнем и клапаном, даже когда клапан полностью открыт и поршень находится в верхней точке своего хода.

Если клапан погнут, он не сможет правильно сесть, что приведет к плохой компрессии. В зависимости от силы контакта между поршнем и клапаном возможно дальнейшее повреждение направляющей клапана.
