Клапаны двигателя: конструктивные особенности и назначение

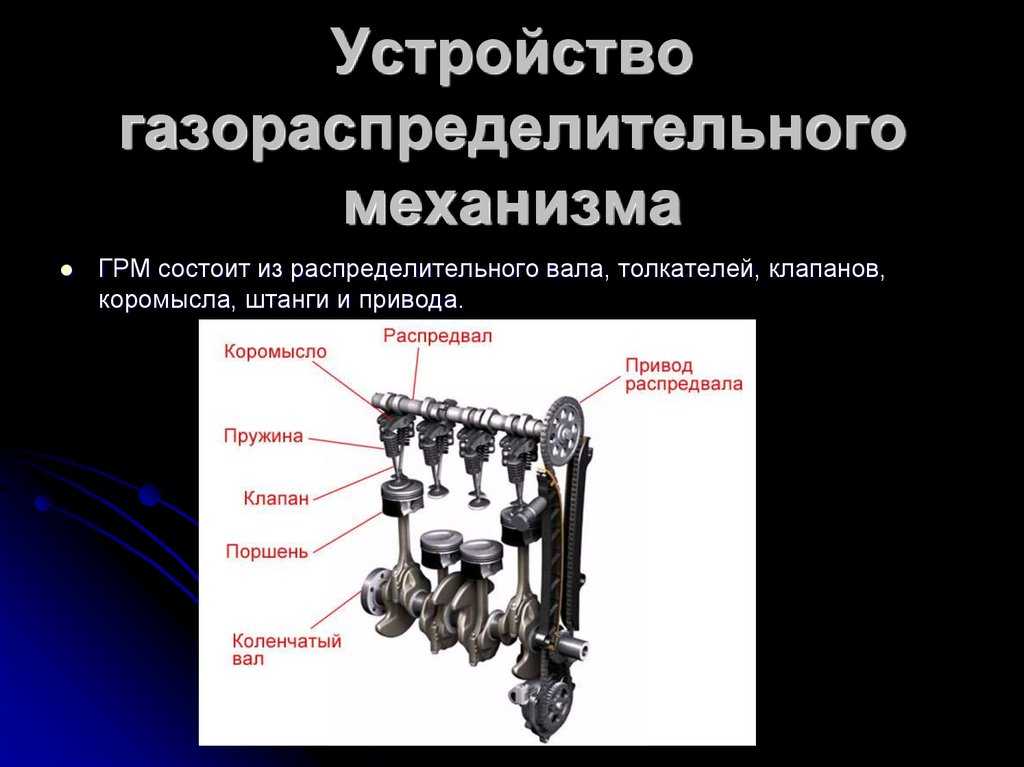

Клапанный механизм – это основной исполнительный компонент ГРМ (газораспределительный механизм) современного двигателя внутреннего сгорания (ДВС). Именно этот узел отвечает за безупречно точную работу мотора и обеспечивает в процессе работы:

• своевременную подачу подготовленной топливовоздушной смеси в камеры сгорания цилиндров;
• последующий отвод выхлопных газов.

Клапаны – ключевые детали механизма, которые должны гарантировать полную герметизацию камеры сгорания при воспламенении в ней топлива. Во время работы мотора они испытывают постоянно высокую нагрузку. Вот почему к процессу их изготовления, а также особенностям конструкции, регулировкам и непосредственно самой работе клапанов ДВС предъявляются жесткие требования.

Общее устройство

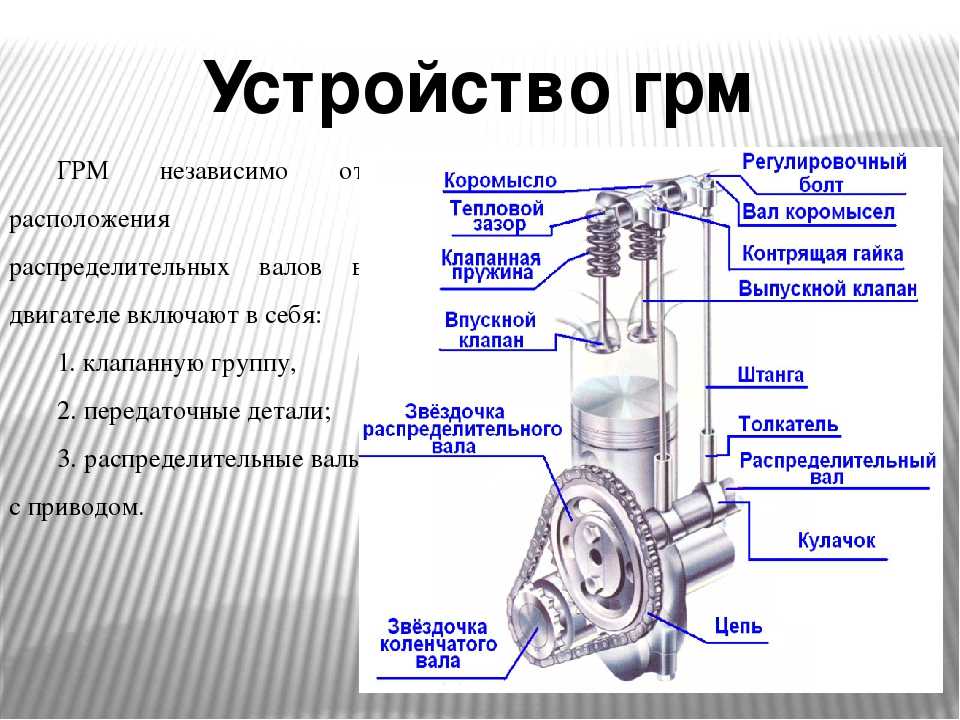

Для нормальной работы двигателя в конструкции газораспределительного механизма предусмотрена установка двух типов клапанов: впускных и выпускных. Первые отвечают за пропуск в камеру сгорания топливовоздушной смеси, вторые – за отвод отработанных газов.

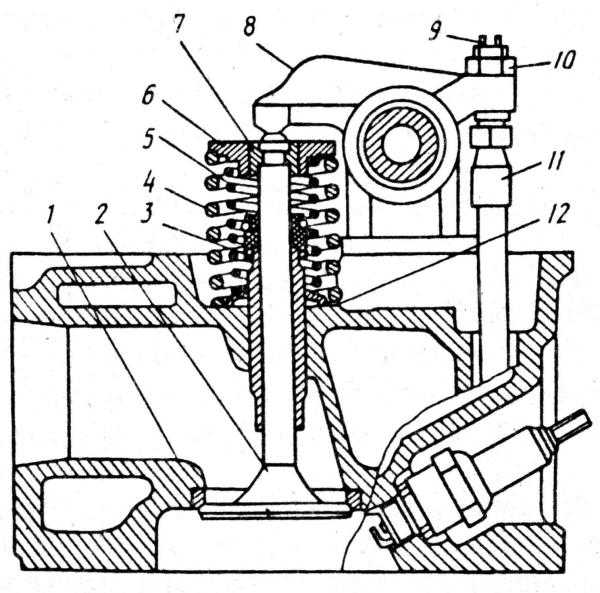

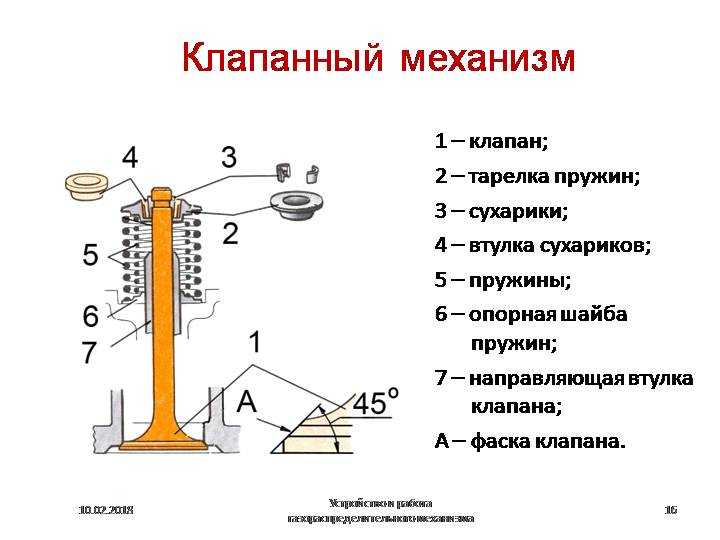

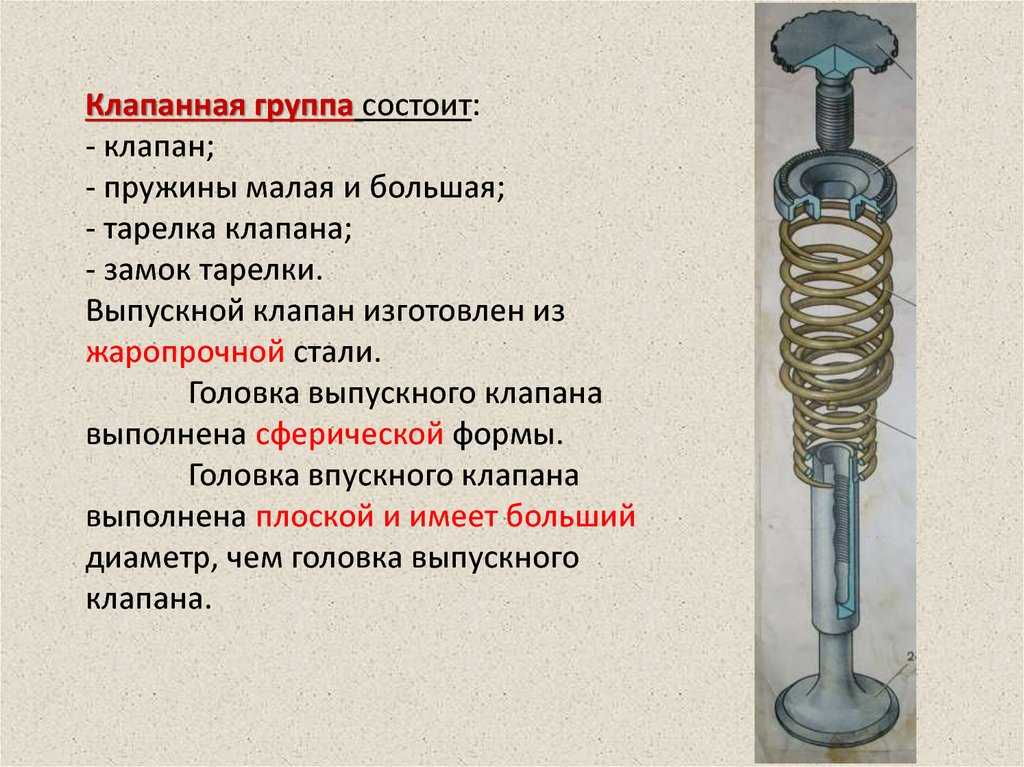

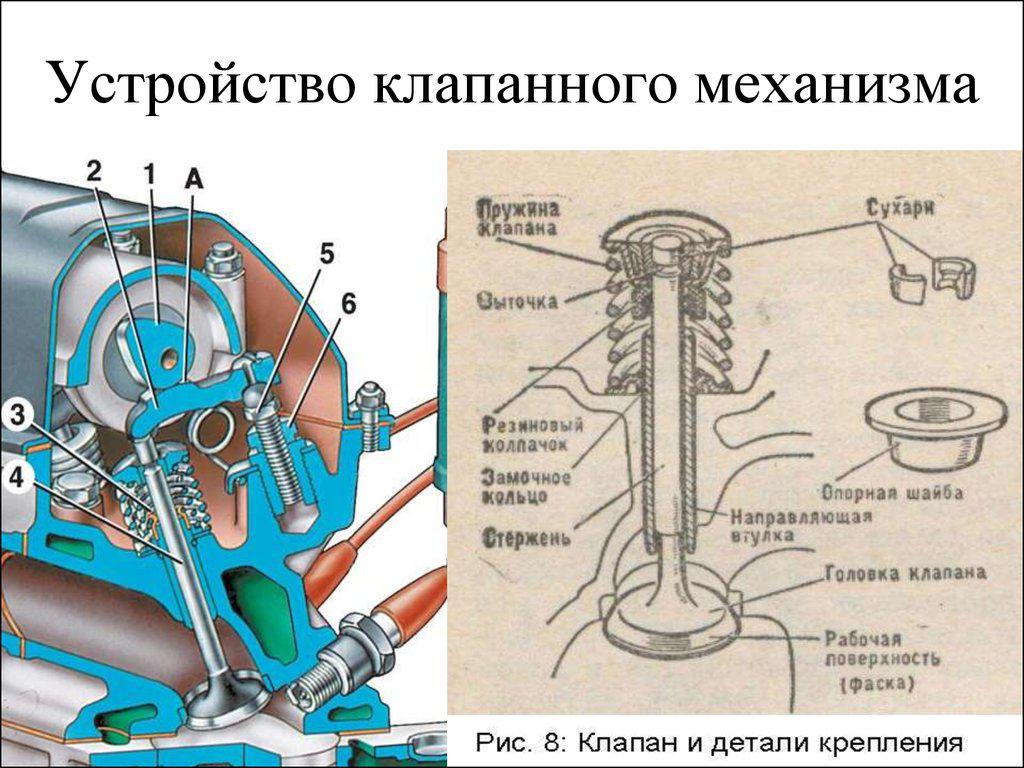

Клапанная группа (одновременно является оконечным элементом системы ГРМ) включает в себя основные детали:

• стальная пружина;
• устройство (механизм) для крепления возвратного механизма;
• втулка, направляющая движение;
• посадочное седло.

Эксперты MotorPage.Ru обращают внимание автовладельцев на тот факт, что именно сопряжение «седло-клапан» при работе мотора подвергается самой высокой степени воздействия экстремальных температур и разнонаправленным (вверх, вниз, в стороны) механическим нагрузкам.

Кроме того, из-за скоростной работы образуется недостаточное количество смазки. В результате – интенсивный износ и необходимость проведения ремонта двигателя, замены и установки новых деталей ГРМ с последующей регулировкой зазоров.

К каждой паре и группе клапанов предъявляются следующие требования:

• минимально возможный вес;
• антикоррозийная устойчивость;
• безупречная теплоотдача клапана;
• устойчивость к высоким температурам;
• герметичность работы при контакте с седлом;
• повышенная механическая прочность и жесткость одновременно;
• отличный показатель стойкости к механическим и ударным нагрузкам;
• максимальный уровень обтекаемости при поступлении рабочей смеси в камеру сгорания и выпуске отработанных газов.

Конструктивные особенности

Главное предназначение клапана – своевременное открывание и закрывание технологических отверстий в блоке цилиндров для выпуска отработанных газов и впуска очередной порции топливовоздушной смеси.

В процессе работы двигателя основание выпускного клапана нагревается до высоких температур. У бензиновых моторов этот параметр достигает 800 — 900°С, у дизельных силовых агрегатов – 500 — 700°С. Впускные работают при температуре порядка 300°С.

Чтобы обеспечить необходимый уровень устойчивости к таким нагрузкам, для изготовления выпускных клапанов используют специальные жаропрочные сплавы и материалы, содержащие большое количество легирующих присадок.

Конструктивно деталь состоит из двух частей:

• головка, изготавливаемая из материала, устойчивого к экстремальным нагревам;
• стержень из высококачественной легированной углеродистой стали.

Для защиты от коррозии поверхность выпускных клапанов в местах контакта с цилиндром покрывается специальным сплавом толщиной 1,5 – 2,5 мм.

К впускным клапанам требования не столь жесткие, поскольку в процессе работы двигателя они охлаждаются свежей топливовоздушной смесью. Для изготовления стержней используются низколегированные марки сплавов с повышенными параметрами прочности, а тарелки делают из жаропрочных сталей.

Требования к изготовлению пружин и втулок

Пружины. В системе ГРМ эта деталь работает в условиях экстремально высоких температурных и механических нагрузок. Задача – обеспечить плотный и надежный контакт между клапаном и седлом в момент их стыковки.

Нередко в процессе работы пружины ломаются, испытывая повышенные нагрузки, зачастую это происходит по причине вхождения ее в резонанс. Как отмечают эксперты Моторпейдж, риск подобных неисправностей гораздо ниже при использовании пружин с переменным шагом витков. Также достаточно эффективны конические или двойные (усиленные) модели.

Пружины для клапанов изготавливают из специальной легированной стальной проволоки. Ее закаляют и подвергают отпуску (технологические операции, используемые в металлургическом производстве). Защиту от коррозии обеспечивает дополнительная обработка оксидом цинка или кадмия.

Втулки. Обеспечивают отвод излишков тепловой энергии от стержня клапана, а также его перемещение в заданной (возвратно-поступательной) плоскости. Эти направляющие элементы системы постоянно омываются раскаленными парами и отработанными выхлопными газами. Функционируют также в условиях экстремальных температур.

Потому к материалу изготовления втулок тоже предъявляются высокие требования – хорошая износоустойчивость, стойкость к максимально допустимым температурам и трению. Данным запросам соответствуют некоторые виды чугуна, алюминиевая бронза, высокопрочная керамика. Именно эти материалы и используются для производства втулок.

• двигатель
• устройство автомобиля

Клапанный механизм

16.05.2010

Краткий обзор типов клапанного механизма

Воздух и топливо входят в камеру сгорания, а отработавшие газы покидают ее через порты клапанов. Клапаны, расположенные в портах камеры сгорания, открываются и закрываются, позволяя обеспечивать прохождение воздушно-топливной смеси/отработавших газов или герметизировать камеру сгорания. Для правильной работы двигателя клапаны должны открываться и закрываться в правильные моменты времени. Фазы газораспределения (моменты открывания или закрывания клапанов) задаются распределительным валом, воздействующим на клапанный механизм.

В автомобильных двигателях используются два основных типа клапанного механизма. Это -клапанный механизм с верхним расположением клапанов (OHV) и клапанный механизм с верхним расположением распределительного вала (ОНС). В клапанном механизме OHV используется один распределительный вал, центрально расположенный в блоке цилиндров. Кулачки распределительного вала посредством группы взаимосвязанных механических элементов управляют моментами открывания и закрывания клапанов, расположенных в головке цилиндров. Клапанный механизм ОНС использует один или несколько распределительных валов, установленных прямо на головке цилиндров над клапанами. Моменты открывания и закрывания клапанов задаются кулачками распределительного вала (валов).

Клапанный механизм со штангами толкателей (OHV)

Двигатели со штангами толкателей, также известные как двигатели с верхним расположением клапанов (OHV), имеют один распределительный вал, расположенный в блоке цилиндров. Клапаны располагаются в головке цилиндров над камерой сгорания. Клапаны открываются и закрываются в результате воздействия кулачков распределительного вала на толкатели, штанги толкателей и клапанные рычаги («коромысла»).

Основные элементы клапанного механизма OHV — это:
•    Головка цилиндров
•    Клапаны
•    Седла клапанов
•    Направляющие втулки клапанов
•    Клапанные пружины
•    Распределительный вал
•    Штанги толкателей
•    Толкатели
•    Клапанные рычаги
•    Привод распределительного вала
•    Привод клапана с верхним расположением

Двигатели имеют каналы, которые пропускают воздушно-топливную смесь в цилиндры и выпускают отработавшие газы, образующиеся после сгорания смеси. Эти каналы, называемые портами клапанов, очень плотно герметизируются на протяжении четырехтактного цикла. Клапаны должны открывать и закрывать порты в точные моменты времени.

Когда распределительный вал вращается, кулачок воздействует на толкатель. Толкатель нажимает на штангу толкателя, которая толкает вверх один из концов клапанного рычага. Другой конец клапанного рычага надавливает на шток клапана и заставляет клапан преодолевать усилие пружины и открываться. После того как кулачок проходит толкатель, клапанная пружина воздействует на клапан, и далее на клапанный рычаг, штангу толкателя и толкатель. Когда кулачок поворачивается достаточно далеко, клапан плотно закрывается в седле клапана.

Привод распределительного вала

В двигателях ОНС распределительный вал (ы) располагается в головке цилиндров.

Преимущества верхнего распределительного вала заключаются в следующем:

•    Меньшее количество элементов в клапанном механизме
•    Более высокая точность и прямой привод клапанов
•    Уменьшение потерь на трение

Один распределительный вал с верхним расположением (SOHC)

Двигатели SOHC обычно имеют по два клапана на цилиндр. В двигателях SOHC используются толкатели роликового типа, которые располагаются под распределительным валом, или клапанные рычаги, которые находятся над распределительным валом.

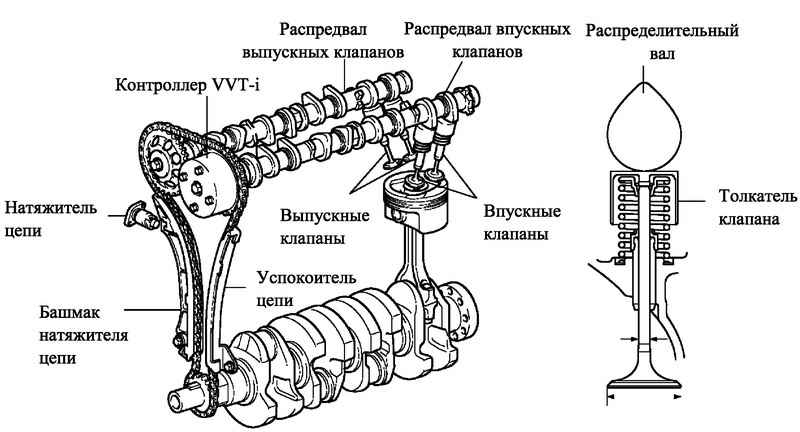

Два распределительных вала с верхним расположением (DOHC)

В двигателе DOHC работа по открыванию клапанов распределяется между двумя распределительными валами. В двигателях DOHC обычно имеется по четыре клапана на цилиндр. Большее количество клапанов на цилиндр позволяет более эффективно впускать воздушно-топливную смесь на ходе впуска и выпускать отработавшие газы на ходе выпуска.

В двигателях DOHC для воздействия на клапаны используются или толкатели роликового типа или механические толкатели прямого действия.

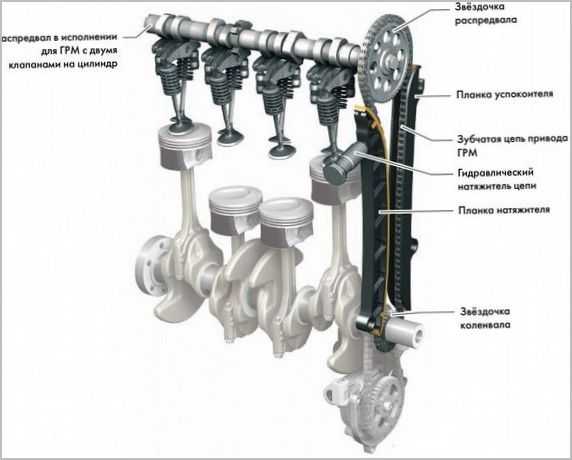

Привод распределительного вала

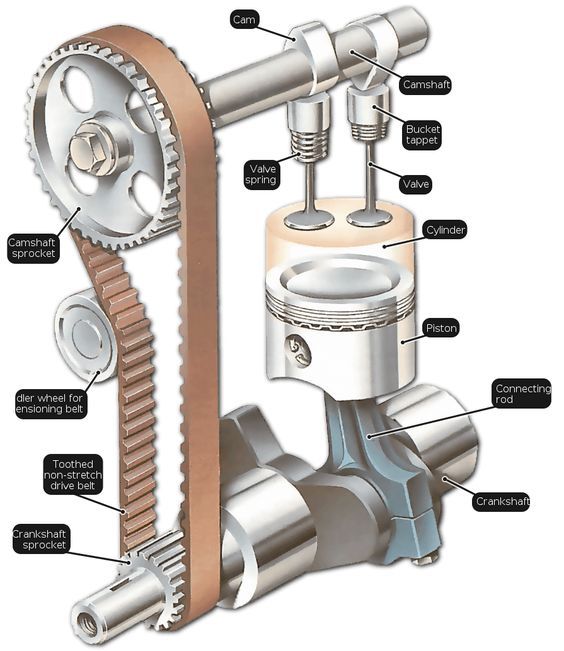

Задача газораспределительного механизма заключается в координации впуска воздушно-топливной смеси и выталкивания отработавших газов при возвратно-поступательном перемещении поршня. Это выполняется посредством синхронизации вращения коленчатого вала с распределительным валом (ами). Т.к. коленчатый вал выполняет два оборота на каждый цикл сгорания, а распределительный вал делает только один оборот, передаточное число всегда должно быть равно 2:1. Моменты открывания и закрывания клапанов обозначаются в градусах поворота коленчатого вала. Имеются различные варианты привода распределительного вала. В качестве привода клапанного механизма (а точнее, распределительного вала) могут использоваться:

•    Зубчатые колеса
•    Цепь
•    Ремень

Головка цилиндров для клапанного механизма со штангами толкателей (OHV)

Головка цилиндров крепится болтами сверху на блоке цилиндров и образует «крышу» камеры сгорания. Головка цилиндров:
•    уплотняет верхние зоны цилиндров.
•    размещает свечи зажигания.
•    размещает седла клапанов, направляющие втулки клапанов и порты для впускных и выпускных клапанов.
•    размещает клапанный механизм.
•    имеет опорные поверхности для установки впускного и выпускного коллекторов.

Как и блок цилиндров, головка цилиндров изготавливается из чугуна или алюминиевого сплава. Впускной и выпускной коллекторы крепятся к головке цилиндров напротив портов клапанов. Большинство двигателей V-6 или V-8 имеют по две головки цилиндров — по одной для каждого ряда цилиндров. Верхняя часть головки цилиндров изготавливается таким образом, чтобы на ней можно было установить клапанные рычаги или другие элементы клапанного механизма.

Прокладка головки цилиндров

Прокладка головки цилиндров обеспечивает газо- и водонепроницаемость стыка между головкой цилиндров и блоком цилиндров. Кроме того, прокладка головки цилиндров компенсирует любые незначительные неровности, имеющиеся на сопрягаемых поверхностях. По этой причине прокладка головки цилиндров должна изготавливаться из достаточно податливого материала.

Болты головки цилиндров

Болты крепления головки цилиндров надежно фиксируют головку цилиндров относительно блока цилиндров. Имеются два типа болтов крепления головки цилиндров: обычные и «с затяжкой до предела текучести». Обычные болты затягиваются поэтапно с использованием динамометрического ключа с постепенным увеличением момента затяжки. Болты с затяжкой до предела текучести также затягиваются с последовательным постепенным увеличением момента затяжки. Однако, заключительная стадия — это затяжка болтов на заданный угол, используя угломер. На этой заключительной стадии резьба слегка деформируется, что способствует созданию большей «несущей способности» болта. Вследствие деформирования резьбы болтов крепления головки цилиндров в процессе затягивания, болты с затяжкой до предела текучести можно повторно использовать только в том случае, когда это разрешено изготовителем автомобиля.

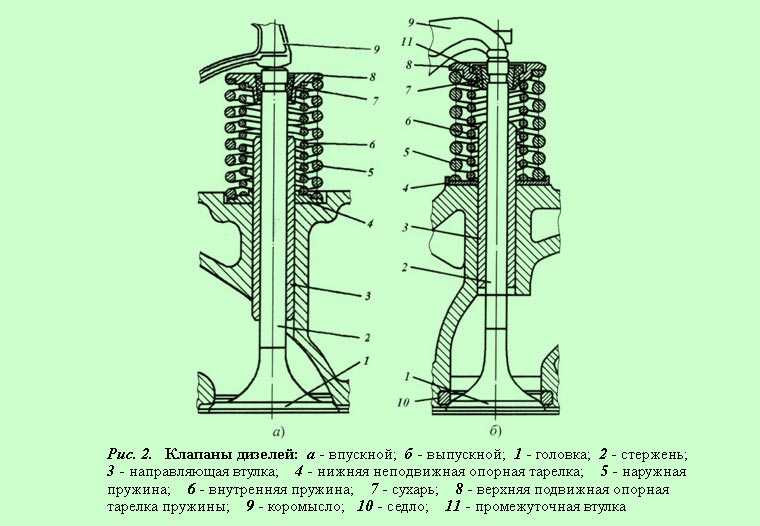

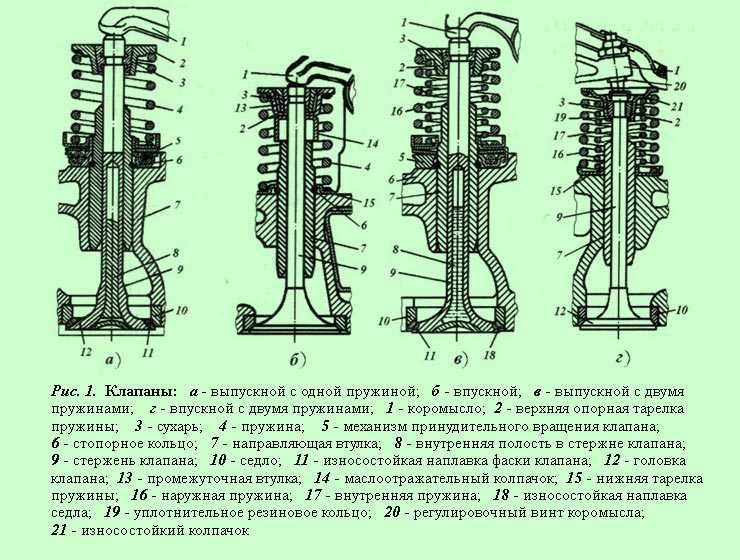

Клапаны

Клапан имеет круглую головку с конической поверхностью (фаской), которая уплотняется в седле в головке цилиндров. Вследствие конструкции клапана, имеющей шток и головку, такой клапан иногда называется тарельчатым клапаном.

Головка клапана — это больший по диаметру конец клапана, который герметизирует порт клапана. Поверхность головки цилиндров, относительно которой клапан обеспечивает уплотнение, называется седлом клапана. Головка клапана имеет механически обработанную поверхность, называемую посадочной фаской или рабочей (уплотняющей) поверхностью клапана. Посадочная фаска клапана — это место контакта между клапаном и седлом клапана. И посадочная фаска клапана и седло клапана должны быть механически обработаны таким образом, чтобы образовать герметичное уплотнение при закрытом положении клапана. Полный контакт между клапаном и седлом клапана необходим для того, чтобы отводить тепло от рабочей поверхности клапана в головку цилиндров. «Стойкость клапана» определяется толщиной головки клапана.

Седло клапана

Седло клапана — это зона контакта головки цилиндров с посадочной фаской клапана, когда клапан находится в закрытом положении. Седла имеются и у впускных и у выпускных клапанов. Зона седла клапана должна быть достаточно твердой, чтобы постоянно противостоять ударам, т.к. клапан открывается и закрывается достаточно быстро. Седло также должно быть способно обеспечивать теплопередачу, чтобы клапан не перегревался и не деформировался. Поскольку отработавшие газы коррозионно агрессивны, седла выпускных клапанов должны быть устойчивыми к воздействию коррозии. Вставное седло клапана запрессовывается в головку цилиндров. Эта вставка изготавливается из материала, отличного от материала головки цилиндров и имеющего необходимую твердость, тепловые и противокоррозионные свойства.

Шток клапана

Шток клапана — это длинная, узкая часть, расположенная над головкой. Шток клапана имеет канавку на конце, которая используется для закрепления клапана в головке цилиндров посредством сухарей. На конце штока клапана устанавливается клапанная пружина. Пружина сжимается в требуемом положении на штоке клапана посредством того, что снизу она опирается на поверхность гнезда пружины в головке цилиндров, а сверху фиксируется в требуемом положении на верхней части штока клапана посредством тарелки и сухарей. Тарелка и сухари удерживаются в требуемом положении постоянным давлением на них со стороны пружины и фиксируются в канавке штока клапана, таким образом обеспечивая постоянное стремление клапана в закрытое положение. Шток клапана проходит через направляющую втулку клапана, которая также удерживает клапан в требуемом положении в головке цилиндров.

Направляющие втулки клапанов

Направляющие втулки клапанов обеспечивают точность посадки клапанов в головке цилиндров. Они позволяют штокам клапанов проходить через камеру сгорания к верхней зоне головки цилиндров, в которой устанавливаются клапанные пружины. Некоторые направляющие втулки клапанов являются неотъемлемой частью отливки головки цилиндров. Другие направляющие втулки клапанов представляют собой вставки из «мягкого» сплава, которые изготавливаются отдельно и затем запрессовываются в головку цилиндров. Радиальный зазор между направляющей втулкой клапана и штоком клапана минимален. Он точно рассчитывается только для обеспечения достаточного пространства для смазки и свободного возвратно-поступательного перемещения штока.

Конструкции, в которых на один цилиндр приходится три или четыре клапана, используются потому, что «многоклапанная» схема более точна и эффективна. В трех клапанной конструкции обычно используются два клапана для впуска и один клапан для выпуска. В четырех-клапанной конструкции используются по два клапана для впуска и выпуска.

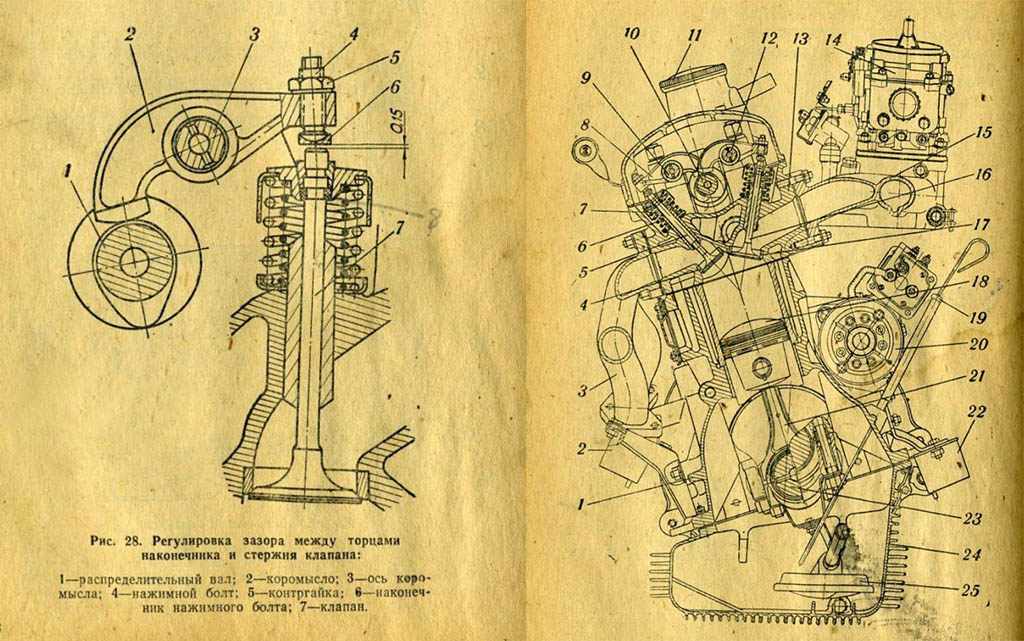

Клапанный зазор

Когда клапан перемещается в закрытое положение, он должен плотно сесть в седле клапана. Чтобы выполнить это, не должно быть никакого давления на шток клапана. На некоторых двигателях создается небольшое пространство между кончиком штока клапана и приводом (клапанным рычагом, толкателем, гидравлическим толкателем). Это пространство называется клапанным зазором. Клапанный зазор должен быть точно отрегулирован, чтобы избежать повышенного шума и обеспечить надежную работу. Если клапанный зазор слишком велик, двигатель работает шумно. Если клапанный зазор отсутствует, клапан не способен плотно сесть в седле клапана. Отработавшие газы смогут проходить через седло клапана и в конечном счете прожечь отверстие в клапане в месте протечки. В некоторых двигателях клапанный зазор поддерживается механическими мерами, такими как установка регулировочной прокладки.

Конструкции с механической регулировкой зазора могут требовать периодических регулировок. В некоторых двигателях клапанный зазор поддерживается автоматически посредством гидравлических устройств. Гидравлическое устройство (толкатели различной конструкции) удлиняется под воздействием гидравлического давления масла, что позволяет обеспечить постоянный контакт с кончиком штока клапана. При закрывании клапана давление масла сбрасывается, позволяя клапану плотно сесть в седло клапана (закрыться).

Клапанные пружины

Клапанная пружина отвечает за плотность посадки клапана в седле клапана при закрытии клапана. Пружина устанавливается в верхней зоне головки цилиндров вокруг штока клапана. Верхние и нижние тарелки предотвращают износ пружины и удерживают ее на месте. Сухари клапана, устанавливаемые в верхнюю тарелку пружины, фиксируются в канавке штока клапана и удерживают все перечисленные элементы в требуемом положении.

Усилие пружины

Клапанная пружина должна быть способна создавать усилие, достаточное, чтобы удерживать клапан в седле клапана плотно закрытым. Кроме того, клапанные пружины должны удерживать все элементы клапанного механизма в контакте друг с другом, т.к. двигатель работает с высокой частотой вращения. В то же самое время, клапанная пружина не должна создавать слишком большое усилие, т.к. это вызовет преждевременный износ элементов. Поэтому клапанные пружины рассчитываются на создание вполне определенного усилия, отвечающего конкретной конструкции двигателя.

Рабочая высота пружины

Рабочая высота — это длина пружины, когда она установлена в головку цилиндров, а клапан полностью закрыт.

Распределительный вал

Распределительный вал управляет фазами газораспределения клапанов (моментами открывания и закрывания клапанов).

Распределительный вал приводится в движение коленчатым валом посредством зубчатой передачи, цепного или ременного привода.

Распределительный вал вращается с частотой вращения, равной половине частоты вращения коленчатого вала, что позволяет обеспечивать правильное газораспределение в четырех тактах сгорания. Открывание и закрывание клапанов выполняется кулачками, расположенными на распределительном вале. Каждому клапану двигателя, независимо от конструкции последнего, соответствует свой собственный кулачок на распределительном вале. В зависимости от конструкции двигателя в нем может иметься только один или несколько распределительных валов.

Подъем клапана

Высота подъема клапана — это расстояние, на которое приподнимается клапан над седлом клапана при полном открывании клапана. Высота подъема клапана задается высотой кулачка и конструкцией клапанного механизма. Клапан должен приподниматься настолько, чтобы позволить воздушно-топливной смеси свободно входить в цилиндр, а отработавшим газам свободно вытекать из цилиндра, и при этом клапан не должен сталкиваться с поршнем, а пружина не должна заедать.

Продолжительность открытого состояния клапана

Продолжительность открытого состояния клапана -это отрезок времени, в течение которого кулачок распределительного вала удерживает клапан открытым. Продолжительность измеряется в градусах поворота распределительного вала и задается формой кулачка. Изменение продолжительности воздействует на рабочие характеристики двигателя, определяя, какой крутящий момент и мощность генерируются при данной частоте вращения коленчатого вала двигателя.

Перекрытие клапанов

Перекрытие клапанов -это состояние, когда впускной и выпускной клапаны открыты одновременно.

Перекрытие клапанов обычно имеет место в последней части хода выпуска четырехтактного цикла. Чтобы обеспечить хорошее прохождение воздушного потока в цилиндр на ходе впуска, впускной клапан должен начать открываться раньше, чем закончится ход выпуска.

Перекрытие клапанов задается расположением кулачков на распределительном вале. Перекрытие клапанов измеряется в градусах поворота распределительного вала. Изменение перекрытия клапанов оказывает влияние на рабочие характеристики двигателя.

Клапанный механизм с верхним расположением клапанов

В двигателе OHV, в котором распределительный вал устанавливается ниже клапанов в блоке цилиндров, для приведения в движение цепи газораспределительного механизма, которая вращает звездочку распределительного вала, используется звездочка коленчатого вала.

Штанги толкателей

В двигателе OHV штанги толкателей передают движение на подъем от распределительного вала и толкателей к клапанам. Штанги толкателей изготавливаются из жесткой стальной трубы и имеют на концах чашеобразные или шаровые головки. На некоторых двигателях используются штанги толкателей с изменяющейся длиной, что позволяет обеспечить первичную регулировку зазора с помощью гидравлических толкателей.

Клапанные рычаги

Клапанный рычаг передает движение от штанги толкателя или распределительного вала к клапану, полностью изменяя направление перемещения. Ось для клапанного рычага проходит через сам рычаг (высверливается отверстие для оси), поэтому клапанный рычаг может качаться на оси такого клапанного рычага.

Толкатели клапанов

Толкатели клапанов передают движение подъема от кулачков к штокам клапанов. Толкатель предохраняет шток клапана от бокового давления. Толкатели могут быть жесткими или иметь гидравлический привод. Кроме того, толкатели могут иметь или плоскую контактную поверхность или роликовый механизм, позволяющий уменьшить трение.

Жесткий толкатель клапана

Жесткий толкатель клапана передает движение от кулачка к клапану. Жесткий толкатель — это цельный элемент, не имеющий никаких движущихся частей. Двигатели, оснащенные жесткими толкателями, требуют выполнения периодических регулировок, позволяющих уменьшить износ клапанного механизма и устранить шум.

Гидравлические толкатели клапанов

Гидравлические толкатели не только передают движение, но также могут компенсировать изменения величины клапанного зазора. Гидравлический толкатель — это гидравлический цилиндр, который регулирует величину клапанного зазора, используя давление моторного масла и усилие, создаваемое внутренней пружиной.

Роликовые толкатели и толкатели с плоской рабочей поверхностью

Распределительный вал, воздействуя на плоскую поверхность толкателя, создает трение. Чтобы уменьшить трение, некоторые толкатели имеют ролик, встроенный в зону контактной поверхности толкателя. Распределительный вал контактирует с роликом, а не с плоской поверхностью (причиной трения). Клапанный рычаг с роликом аналогичен клапанному рычагу и имеет то же самое преимущество, что и роликовый толкатель. Один конец клапанного рычага с роликом подпирается толкателем, который управляет регулировкой зазора. Другой конец клапанного рычага с роликом воздействует на клапан по мере того, как распределительный вал «наезжает» на ролик.

Толкатели клапанов при верхнем расположении распределительного вала (ОНС)

Английский термин «cam follower» — это другой термин для обозначения механического толкателя клапана («mechanical lifter»). Обратитесь к гл. «Толкатели клапанов».

Жесткие толкатели клапанов «поршневого типа»

Жесткие толкатели клапанов, так называемого, «поршневого типа», используемые в двигателях ОНС и DOHC, предлагают способ корректировки клапанного зазора. Регулировочные прокладки различной толщины позволяют изменять зазор между распределительным валом и толкателем.

Гидравлические компенсаторы клапанных зазоров при верхнем расположении распределительного вала (ОНС)

Гидравлический компенсатор клапанного зазора -это вариант гидравлического толкателя для двигателя ОНС. На многих двигателях ОНС клапанные зазоры регулируются автоматически гидравлическими компенсаторами клапанных зазоров. Гидравлические компенсаторы клапанных зазоров устраняют потребность в ручной регулировке клапанов. Гидравлический компенсатор клапанного зазора «поршневого типа» располагается между верхушкой штока клапана и распределительным валом. В этой конструкции распределительный вал контактирует непосредственно с верхней поверхностью регулятора зазора.

Гидравлические компенсаоры клапанных зазоров, установленные в клапанных рычагах

Гидравлические компенсаторы клапанных зазоров, установленные в клапанных рычагах, во многом работают подобно гидравлическому компенсатору зазора «поршневого типа», за исключением того, что они находятся в контакте с клапанными рычагами, а не с распределительным валом.

Гидравлический компенсатор зазора, установленный в клапанном рычаге, не имеет корпуса регулятора, но шариковый клапан, плунжер и внутренний корпус работают также, как и в гидравлическом компенсаторе зазора «поршневого типа», что позволяет поддерживать нулевой клапанный зазор.

Привод распределительного вала с верхним расположением

Чтобы приводить в движение распределительный вал (ы), шкив или звездочка на конце коленчатого вала приводит в движение ремень или цепь газораспределительного механизма, который (ая), в свою очередь, приводит во вращение шкив (ы) или звездочку (и) распределительного вала (ов). Шкивы или звездочки распределительных валов, имеющие кинематическую связь с цепью или ремнем, затем приводят во вращение каждый распределительный вал. Шкив зубчатого ремня газораспределительного механизма, расположенный на коленчатом вале, имеет количество зубьев, равное половине количества зубьев на шкивах распределительных валов, поэтому распределительные валы совершают один оборот на каждые два оборота коленчатого вала. Привод распределительного вала типа ОНС также включает в себя натяжной шкив (натяжитель) и пружину натяжителя или гидравлический автоматический натяжитель, которые обеспечивают натяжение цепи или ремня газораспределительного механизма и фазы газораспределения клапанов.

Комбинированный ременно-цепной привод

Другой тип привода DOHC — это комбинация ременного и цепного привода. В этой конструкции ремень газораспределительного механизма приводит в движение впускной распределительный вал, а цепь газораспределительного механизма -выпускной распределительный вал. Главное преимущество этой конструкции заключается в том, что она позволяет клапанам располагаться под более вертикальным углом. Этот угол обеспечивает увеличение эффективности сгорания, улучшение экономии топлива и более низкую токсичность выхлопа.

Комбинированный ременно-зубчатый привод

В этой компоновке с двумя распределительными валами с верхним расположением (DOHC) ремень и шкив используются для привода от коленчатого вала только одного распределительного вала. Второй распределительный вал приводится в движение от первого посредством зубчатой передачи с косыми зубьями. Одно из косозубых зубчатых колес имеет на один зуб больше, чем другое. Зубчатое колесо с дополнительным зубом называется фрикционным зубчатым колесом, потому что оно обеспечивает плотный контакт между зубчатыми колесами. Это заедание уменьшает уровень шума в шестернях и клапанном механизме в процессе работы.

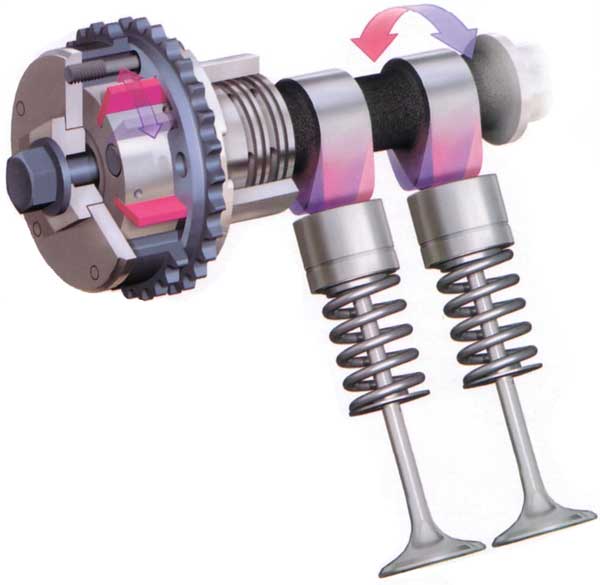

Регулируемое газораспределение

В некоторых двигателях DOHC используется регулируемое газораспределение (VCT). Аналогичная система известна и под аббревиатурой WT. В любой из этих систем гидравлическое исполнительное устройство изменяет фазы газораспределения клапанов, т.е. моменты открывания и закрывания клапанов. Газораспределение изменяется в зависимости от нагрузки и частоты вращения коленчатого вала двигателя и позволяет улучшить характеристики двигателя.

автозапчасти в москве

← Блок цилиндров в сборе
Система смазки двигателя →

Клапанный механизм и принцип его работы.

Автомобильная промышленность

Клапанный механизм

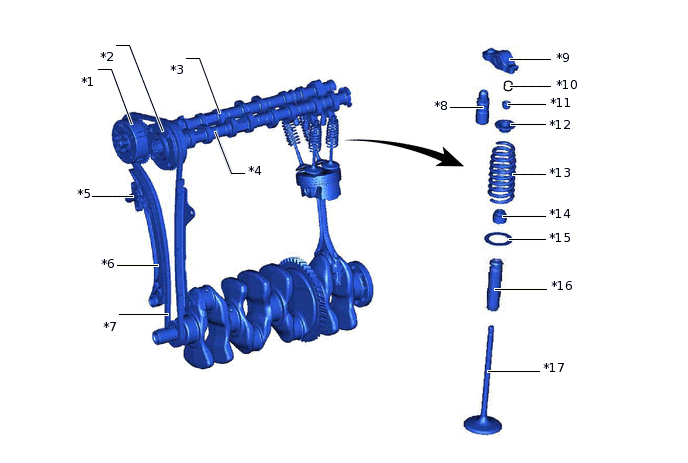

Клапанный механизм относится к сборке компонентов, предназначенных для открытия и закрытия впускных и выпускных клапанов. Большинство новых двигателей имеют узлы с верхним расположением распредвала, как показано на рисунке. В других конструкциях распределительный вал расположен ниже в двигателе и используются толкатели для перемещения узлов клапанов. Распределительный вал вращается зубчатым ремнем, зубчатой ​​цепью или прямой передачей.

Распределительный вал:

Распределительный вал (1) изготовлен с точно обработанными кулачками (2), которые управляют открытием клапана. Количество лепестков на валу определяется количеством клапанов, которыми управляет вал. Некоторые двигатели используют один вал для управления как впускными, так и выпускными клапанами. Другие имеют специальные распределительные валы для каждого типа клапана. Двигатели с четырьмя клапанами на цилиндр обычно оснащены двойными распредвалами для каждого ряда цилиндров.

Кулачок кулачка:

Кулачки кулачка (2) точно обработаны в форме, которая определяет, когда клапан открывается по отношению к положению поршня, насколько далеко клапан смещается, и продолжительность времени, в течение которого клапан остается открытым. Расстояние между конечной точкой базового радиуса и носовой частью регулирует смещение клапана. Геометрия сторон (фланга) и носа определяет, как долго клапан остается открытым.

Толкатель кулачка:

Толкатель кулачка (3) установлен на верхней части штока клапана и пружины (4) и представляет собой поверхность, на которую толкает кулачок, открывая клапан. Толкатель скользит вверх и вниз в отверстии, выточенном в головке блока цилиндров.

Подъем распределительного вала:

Подъем распределительного вала — это расстояние между конечной точкой радиуса основания выступа и носовой частью. Высота подъема определяет, насколько далеко будет смещен клапан. Увеличение подъема увеличивает рабочий объем клапана.

Продолжительность распредвала:

Продолжительность распредвала — это время, в течение которого клапан остается открытым. Геометрия носа и фланга лепестка определяет продолжительность. Крутой наклонный фланг приводит к более острому носу. Это дает более короткую продолжительность.

Толкатель:

В двигателях с распределительным валом, расположенным в блоке цилиндров, для открытия клапанов используются толкатели (2), воздействующие на коромысла (3). Толкатели установлены на толкатели клапанов (1) или толкатели, которые перемещаются по кулачкам распределительного вала. Используются подъемники трех типов: подъемник с гидравлическим клапаном, механический подъемник и роликовый подъемник. Некоторые толкатели полые, что позволяет подавать масло от толкателей к коромыслам. Это снижает износ наконечника толкателя и коромысла.

Гидравлические подъемники:

Гидравлические толкатели используются чаще всего, поскольку они могут снизить шум клапанного механизма за счет поддержания нулевого зазора клапанов (отсутствие промежутков между компонентами клапанного механизма). Масляные толкатели автоматически регулируются в соответствии с изменениями, вызванными колебаниями температуры и износом деталей. Моторное масло заполняет внутреннюю часть подъемника, толкая плунжер подъемника вверх до полного зазора в клапане.
поезд удаляется.

Механические подъемники:

Механические подъемники, также называемые сплошными подъемниками, просто передают действие кулачка на толкатель. Они не содержат масла и не являются саморегулирующимися. В связи с этим они требуют периодической корректировки. Механизмы клапанов, в которых используются механические подъемники, подвержены щелчкам или лязгу при открытии и закрытии клапанов. Вот почему гидравлические подъемники более распространены.

Роликовые подъемники:

Роликовые подъемники бывают механическими или гидравлическими. В толкатель встроен ролик, который перемещается по выступу кулачка, уменьшая трение между распределительным валом и толкателем. Трение между этими двумя компонентами является одной из самых высоких точек трения в двигателе.

Держатель пружины:

Держатель пружины предназначен для удержания на месте наконечника штока клапана. Это позволяет коромыслу воздействовать непосредственно на клапан.

Цепь ГРМ:

Цепи ГРМ становятся стандартом для вращения впускных и выпускных распределительных валов. Цепи расположены на передней части двигателя и приводятся в движение ведущей звездочкой (1), которая вращается коленчатым валом двигателя. Цепи ГРМ необходимы как для звездочки впускного распредвала (2), так и для звездочки выпускного распредвала (3). Также имеется направляющая цепи (4). В некоторых двигателях до сих пор используются ремни вместо цепей. В любом случае избыточный люфт или люфт ухудшат работу двигателя.

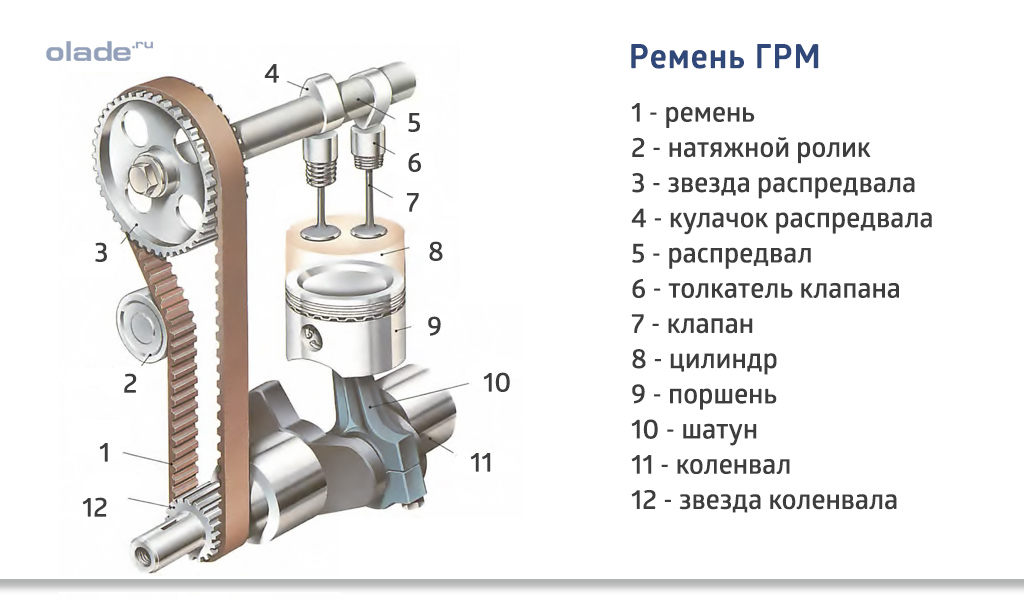

Ремень ГРМ:

Для вращения распределительных валов можно использовать ремень ГРМ вместо цепи ГРМ. Внутренняя сторона ремня имеет квадратные (зубчатые) зубья, которые предотвращают проскальзывание ремня. Ремень необходимо периодически проверять на предмет износа и надлежащего натяжения.

Натяжитель ремня:

Натяжитель ремня представляет собой подпружиненное колесо, которое удерживает ремень ГРМ в натянутом состоянии и совмещается со звездочкой кулачка. Гладкая сторона ремня ГРМ надевается на натяжитель. Натяжитель прикладывает усилие к задней стороне ремня. Это держит ремень в натянутом состоянии. Всякий раз, когда ремень необходимо снять, натяжитель можно снять, освободив ремень.

Клапаны:

Каждый цилиндр имеет как минимум один впускной клапан (1) и один выпускной клапан (2). Некоторые двигатели имеют два набора клапанов на цилиндр, как показано на фото. Впускной клапан имеет больший диаметр, чем выпускной, что обеспечивает максимальный приток воздуха к цилиндру. Выпускной клапан должен выдерживать более высокие температуры, чем впускной клапан, поскольку воздух, проходящий мимо впускного клапана, поддерживает более низкую температуру впускного клапана. Однако и впускной, и выпускной клапаны должны передавать свое тепло головке блока цилиндров, иначе они сгорят.

Пружины клапанов:

Пружины клапанов (4) создают силу сопротивления, возвращающую смещенные клапаны в закрытое положение. Пружина может иметь конструкцию с одним витком или конструкцию с двумя витками, которая имеет внутренний и внешний витки. Вторая катушка увеличивает силу, удерживающую клапан в закрытом состоянии.

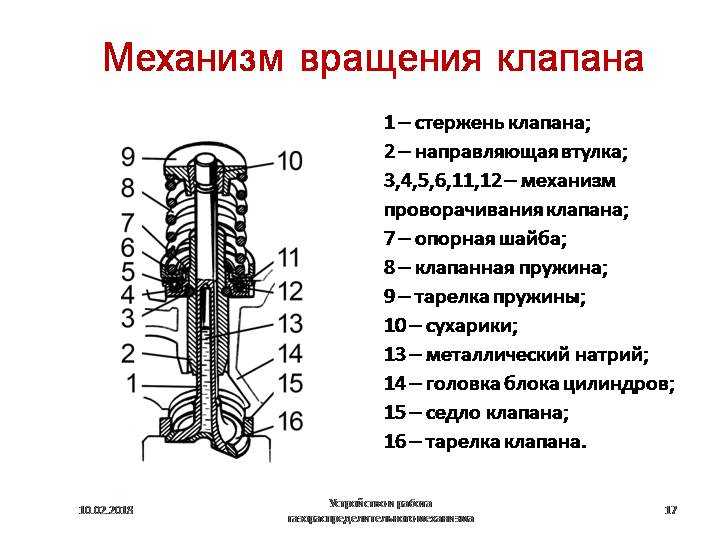

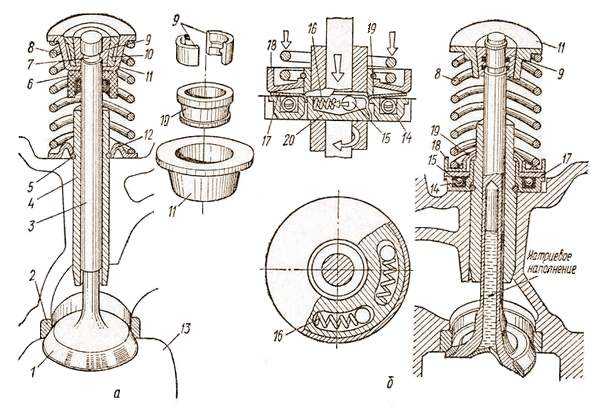

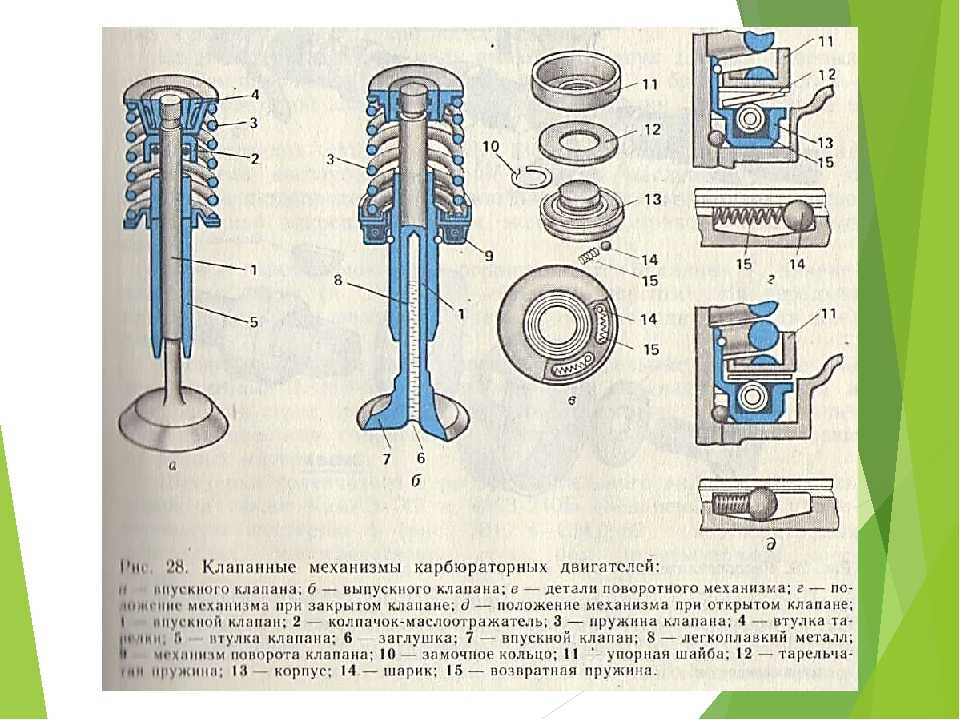

Клапаны с натриевым наполнением:

Клапаны с натриевым наполнением используются, когда требуется дополнительное охлаждение. Полые клапаны содержат натрий, который плавится во время работы двигателя. Действие клапана заставляет натрий циркулировать, отводя тепло от головки клапана. Тепло поднимается по штоку клапана (3) и передается на головку блока цилиндров. Каналы охлаждающей жидкости в головке блока цилиндров (показаны зеленым цветом) отводят тепло.

Клапаны из стеллита:

Клапаны из стеллита имеют твердосплавное покрытие, которое продлевает срок службы клапана. Еще во времена этилированного бензина свинцовые присадки покрывали клапаны, обеспечивая дополнительную защиту. При сжигании неэтилированного топлива твердосплавное покрытие обеспечивает защиту.

Клапанный механизм: определение, принцип работы, части, функции

Клапанный механизм или клапанный механизм — это часть двигателя внутреннего сгорания, которая управляет работой впускных и выпускных клапанов. есть впускной клапан , который пропускает топливовоздушную смесь в горение. Выпускной клапан позволяет выхлопным газам выходить из камеры сгорания после завершения процесса.

Приводы регулирующих клапанов Принцип

Пожалуйста, включите JavaScript в двигателе внутреннего сгорания.

Содержание

Определение валена

. смесь может входить и выходить из камеры сгорания в виде газов.

В настоящее время двигатели конструируются с узлами верхнего распредвала, которые известны как верхний распределительный вал. Он расположен в верхней части двигателя.

В отличие от тех, в которых распределительный вал расположен ниже в двигателе, а для перемещения узлов клапанов используются толкатели. Эта компоновка клапанного механизма называется «кулачок в блоке».

В некоторых компоновках клапанного механизма распределительный вал не используется. В нем используются такие технологии, как соленоиды, для управления отдельными клапанами. он известен как Camless.

Читать Все, что вам нужно знать об автомобильном поршне

Функции и принцип работы клапанного механизма

Основными функциями клапанного механизма являются управление открытием и закрытием клапанов. клапанный механизм также регулирует поток воздуха и топлива, которые входят в камеру сгорания и выходят в виде выхлопных газов.

В работе клапанного механизма распределительный вал играет очень важную роль, поскольку его вращательное движение помогает открывать и закрывать клапаны с помощью кулачков. Хотя есть различные детали, которые помогают клапанному механизму работать.

В большинстве дизельных двигателей большой мощности используются четыре клапана, то есть в каждом цилиндре по четыре клапана. Два клапана для впуска воздуха/топлива и два для выхлопных газов. Впускные клапаны имеют больший диаметр, чем выпускные клапаны, что обеспечивает больший поток воздуха в цилиндр.

Выпускные клапаны рассчитаны на более высокие температуры горячих выхлопных газов, чем впускные клапаны. Это связано с тем, что свежий воздух, проходящий через впускные клапаны, поддерживает более низкую температуру.

Чтобы сохранить клапаны целыми, то есть от прогорания, впускной и выпускной клапаны передают тепло головке блока цилиндров, иначе они сгорят.

В середине клапана находится форсунка, которая нажимается вниз для впрыска топлива в цилиндр. Что ж, синхронизация открытия и закрытия клапана невероятно точна, что делает его работу эффективной.

В новых двигателях для управления форсункой используются электрические сигналы, а не механический клапанный механизм. Этот процесс еще точнее.

Видео ниже объясняет работу клапана tr ain:

Читайте: Как работает автомобильный двигатель

Компоненты клапанного механизма

Ниже приведены различные компоненты, которые помогают работе клапанного механизма:

Распределительный вал:

Функция распределительного вала заключается в управлении синхронизацией и подъеме профиля открытия клапана. Это достигается за счет выступа кулачка на вращающемся валу.

Распределительный вал приводится в движение коленчатым валом и вращается с половинной скоростью коленчатого вала в случае четырехтактного двигателя.

Присоединяйтесь к нашему информационному бюллетеню

Коленчатый вал передает движение распределительному валу с помощью металлической цепи привода ГРМ или чаще всего резинового ремня привода ГРМ. Также можно использовать набор шестерен.

Толкатель:

Толкатель представляет собой длинный тонкий металлический стержень, который используется в двигателях с верхним расположением клапанов. Он также используется для передачи движения от распределительного вала в блоке двигателя к клапанам в головке блока цилиндров.

На нижнем конце толкателя имеется подъемник, который соприкасается с распределительным валом. Кулачок распределительного вала перемещает подъемник вверх, который перемещает толкатель. Верхний конец толкателя дополнительно давит на коромысло, которое открывает клапан.

Кулисный/тарельчатый толкатель:

Конструкция двигателя определяет, каким образом клапан будет приводиться в действие: коромыслом, пальцем или тарельчатым толкателем. В двигателях с верхним расположением распределительных валов используются тарельчатые толкатели или пальцы, с которыми соприкасаются кулачки кулачков.

Коромысел используются в двигателях с верхним расположением клапанов, которые приводятся в действие толкателем и вращаются на валу. Он также может поворачиваться на отдельных шаровых шпильках, что помогает приводить в действие клапаны.

Клапаны:

Клапан, используемый в большинстве современных двигателей, называется тарельчатым. Некоторые клапаны, такие как золотниковые клапаны, золотниковые клапаны и поворотные клапаны, также иногда рассматриваются.

Обычно тарельчатые клапаны открываются кулачком распределительного вала или коромыслом. Он закрывается спиральной пружиной, называемой клапанной пружиной.
