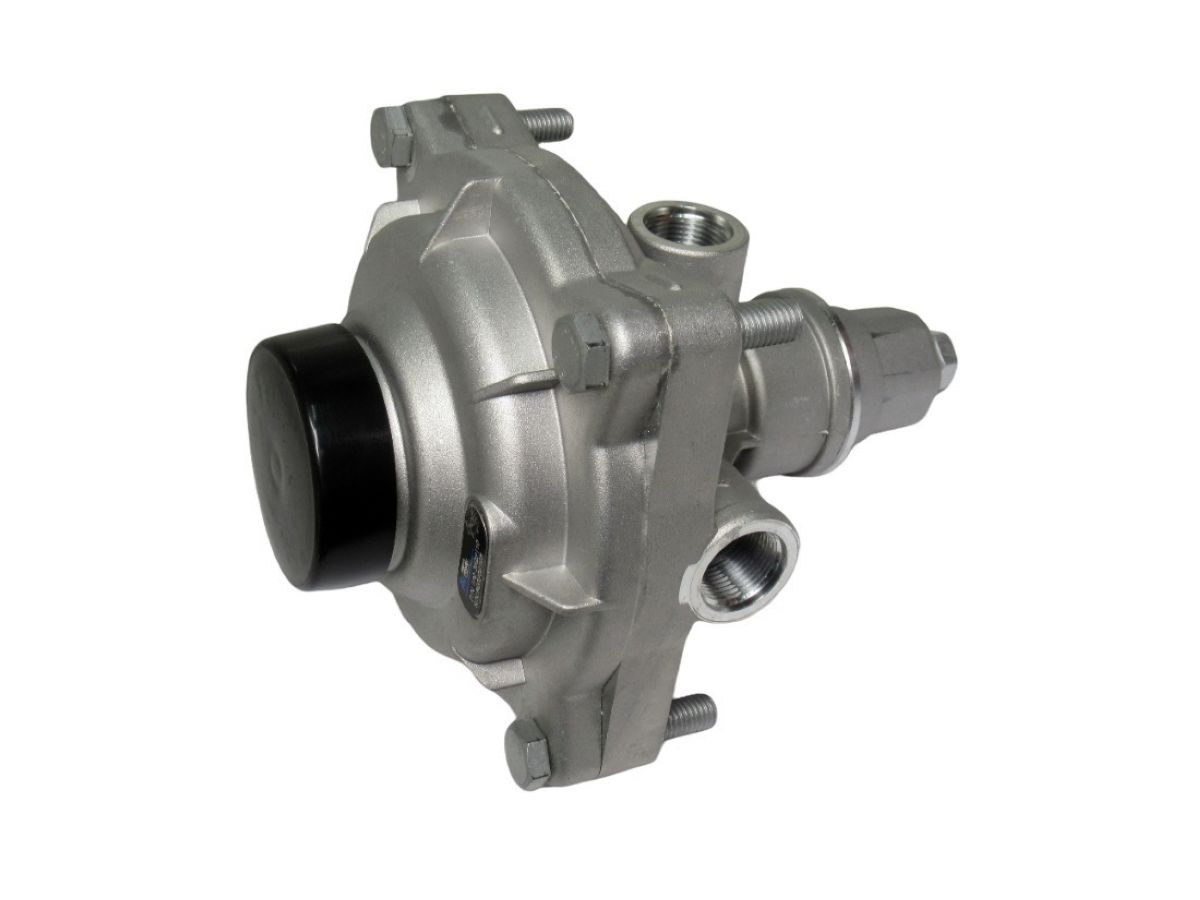

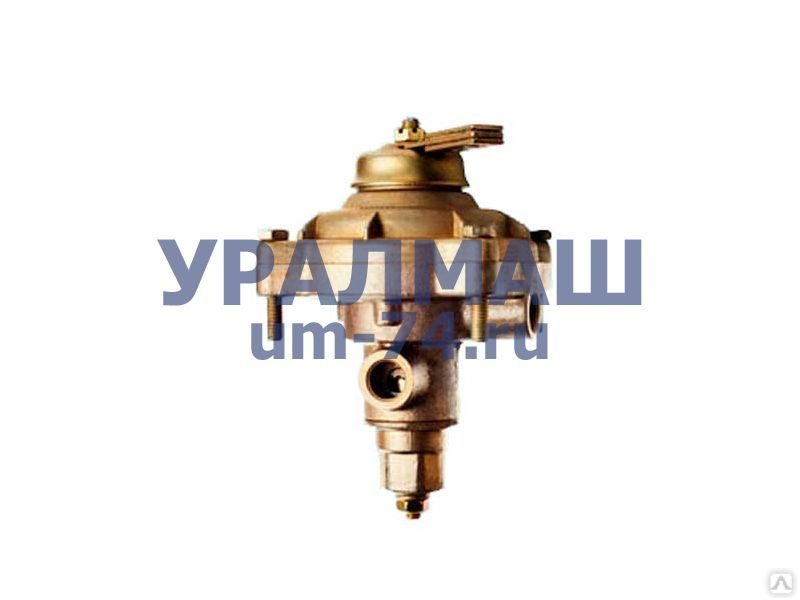

Клапан управления тормозами прицепа с однопроводным приводом: 1003522110 Клапан ЗИЛ,КАМАЗ,МАЗ,КРАЗ однопроводный управления тормозами прицепа ПААЗ — 100-3522110

1003522110 Клапан ЗИЛ,КАМАЗ,МАЗ,КРАЗ однопроводный управления тормозами прицепа ПААЗ — 100-3522110

Распечатать

Главная   Запчасти для наших машин и тракторов

1

1

Применяется: ПТЗ, МЗКТ, МАЗ, МОАЗ, КАМСКИЙ АВТОЗАВОД, УРАЛАЗ, ЗИЛ, КРАЗ, МТЗ, КЗКТ

Код для заказа: 041829


Добавить фото

7 150 ₽

Дадим оптовые цены предпринимателям и автопаркам ?

Наличные при получении
VISA, MasterCard, МИР
Долями
Оплата через банк

Производитель: ПААЗ

Получить информацию о товаре или оформить заказ вы можете по телефону
8 800 6006 966.

Есть в наличии

Самовывоз

Уточняем

Доставка

Уточняем

Доступно для заказа — 1 шт.

Данные обновлены: 10.04.2023 в 00:30

  • Все характеристики

  • Отзывы о товаре

  • Вопрос-ответ

  • Описание
  • Аналоги
  • Где применяется

Характеристики

Сообщить о неточности
в описании товара

Код для заказа

041829

Артикулы

100-3522110

Производитель

ПААЗ

Каталожная группа:


. .Тормоза
Механизмы управления

Ширина, м:


0.15

Высота, м:


0.15

Длина, м:


0.2

Вес, кг:


2.46

Описание

Клапаны управления тормозами прицепа с однопроводным приводом применяются в пневматической тормозной системе грузовых автомобилей и колесных тягачей.

Управляются пневматически от клапана управления тормозами прицепа с двухпроводным приводом и обеспечивают быстрый и регулируемый выпуск сжатого воздуха из соединительной магистрали однопроводного привода прицепа.
Дополнительно клапаны содержат регулирующее устройство, ограничивающее величину давления сжатого воздуха, подаваемого в тормозной привод прицепа.
Клапан 100-3522110-10 может управляться механически посредством поворота рычага клапана.
При пневматическом управлении работа клапана 100-3522110-10 аналогична работе клапана 100-3522110.

Использована информация: ОАО ПААЗ
