Классификация помещений по
опасности поражения электрическим
током. Помещения с повышенной
опасностью. Особо опасные
помещения
Содержание отчёта
Введение
Помещения без повышенной опасности
Помещения с повышенной опасностью
Особо опасные помещения
Вывод
Введение
Степень безопасности обслуживания электрических установок во многом зависит от условий
эксплуатации и характера среды помещений, в которых электрооборудование установлено.
Влага, пыль, едкие пары, газы, высокая температура разрушительно действуют на изоляцию
электроустановок, тем самым в значительной степени ухудшают условия безопасности.
Помещения классифицируют по наиболее высокому классу взрывоопасности расположенных в них
установок. Агрессивная, сырая, пыльная и подобные им среды не только ухудшают условия работы
электрооборудования, но и повышают опасность электроустановок для обслуживающих их людей.

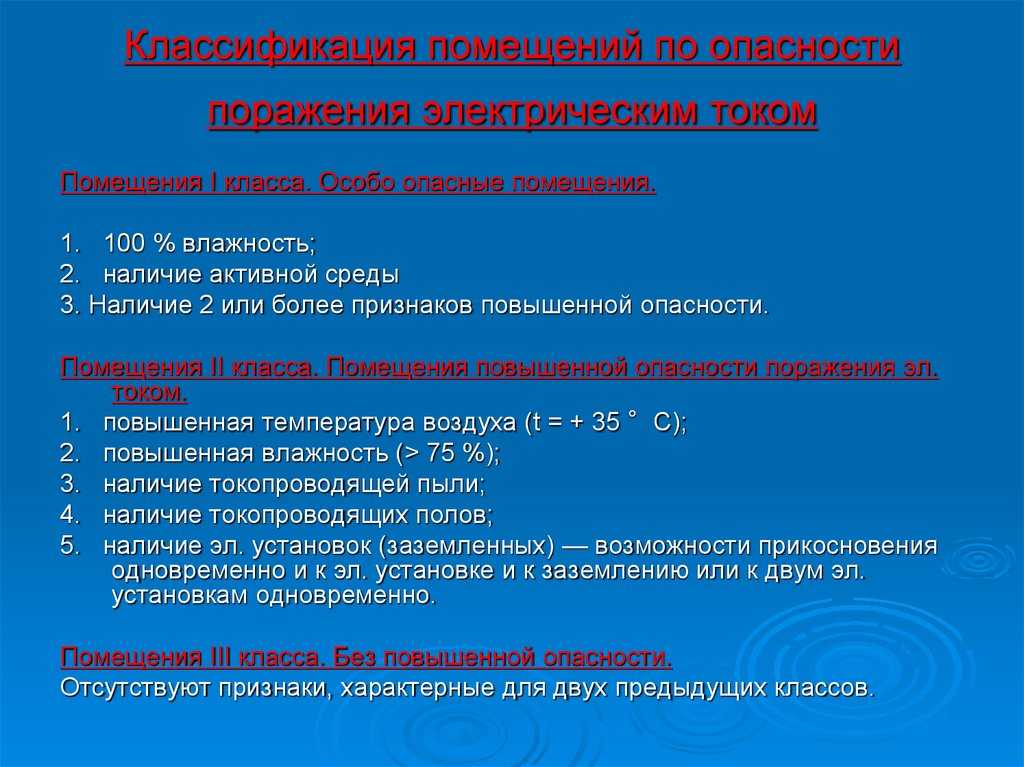

Поэтому в Правилах устройства электроустановок (ПУЭ) помещения в зависимости от возможности
поражения людей электрическим током подразделяют на три группы:
Помещения без повышенной опасности
Помещения с повышенной опасностью
Особо опасные помещения
Помещения без повышенной
опасности
Помещения без повышенной опасности – это помещения, в которых отсутствуют
условия, создающие «повышенную опасность» или «особую опасность».
К помещениям без повышенной опасности относятся сухие, беспыльные помещения с
нормальной температурой воздуха, изолирующими (например, деревянными) полами, не
имеющими или имеющими очень мало заземленных предметов.
Примером помещений без повышенной опасности могут служить обычные жилые
комнаты, лаборатории, а также некоторые производственные помещения, в том числе
сборочные цехи часовых и приборных заводов, размещенные в сухих, беспыльных
помещениях с изолирующими полами и нормальной температурой.
Помещения с повышенной
опасностью

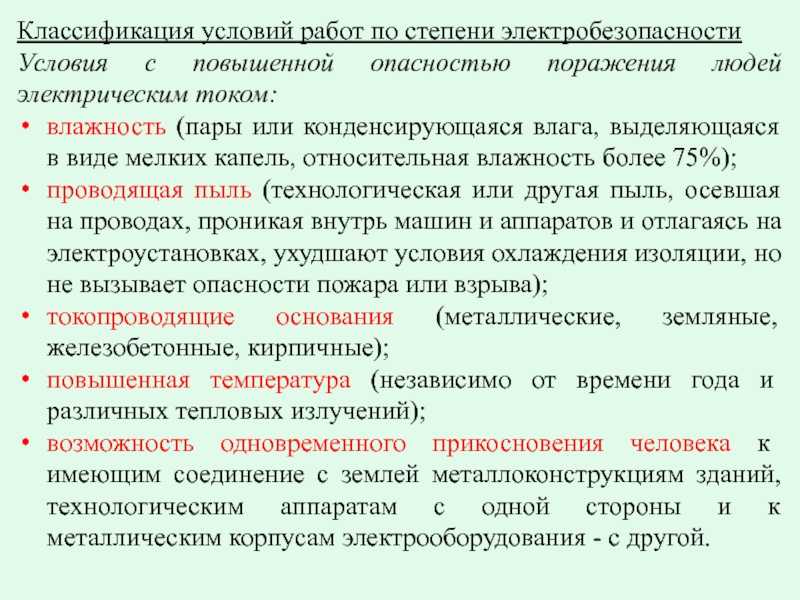

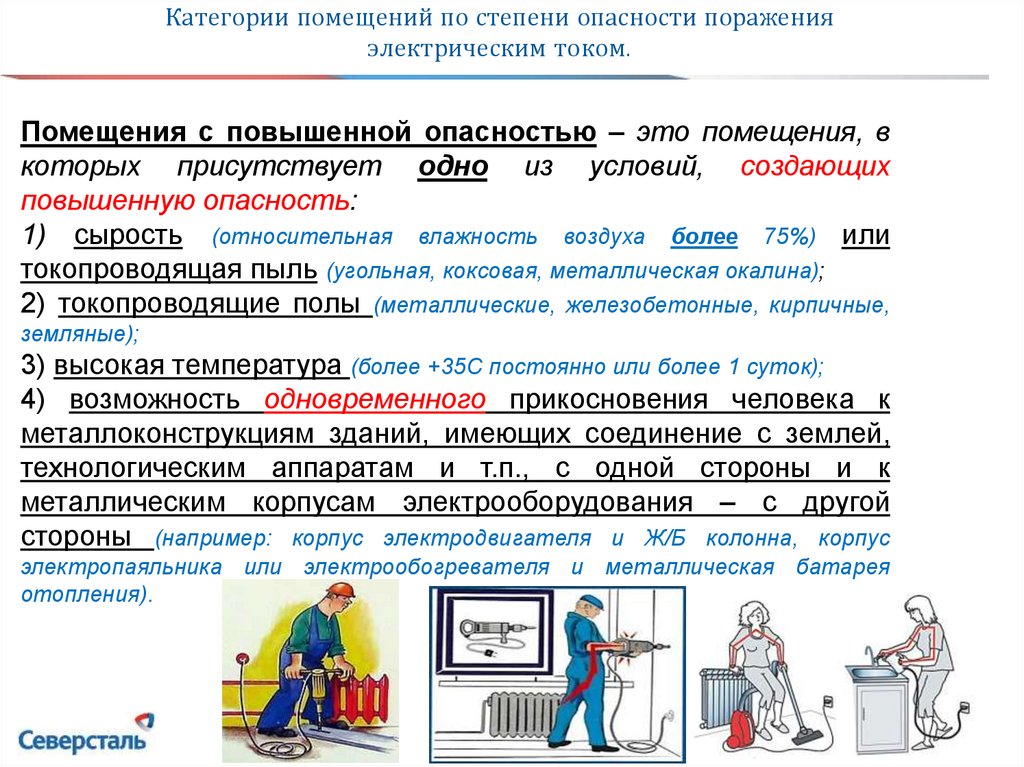

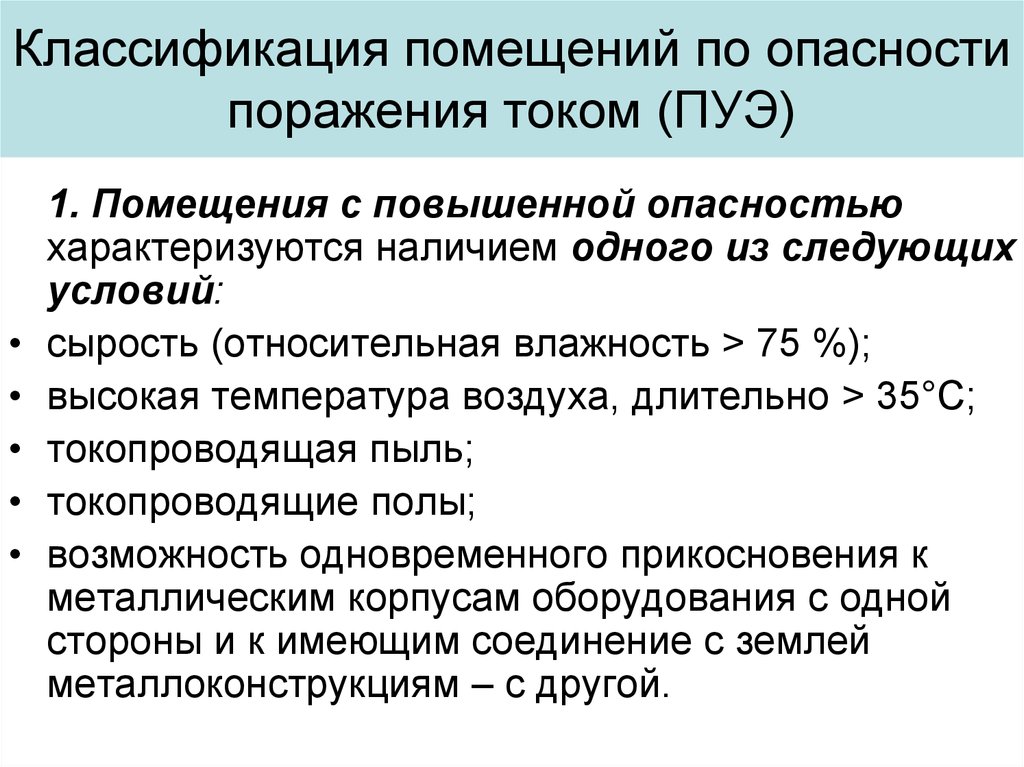

Помещения с повышенной опасностью — характеризующиеся наличием в них одного из следующих
условий, создающих повышенную опасность: сыростью, токопроводящих полов, высокой температуры,
возможности одновременного прикосновения.
Примером помещений с повышенной опасностью могут служить лестничные клетки различных зданий с
проводящими полами, мастерские по механической обработке дерева, даже если они размещены в сухих
отапливаемых зданиях с изолирующими полами, поскольку там всегда имеется возможность
одновременного прикосновения к корпусу электродвигателя и станку и т. п.

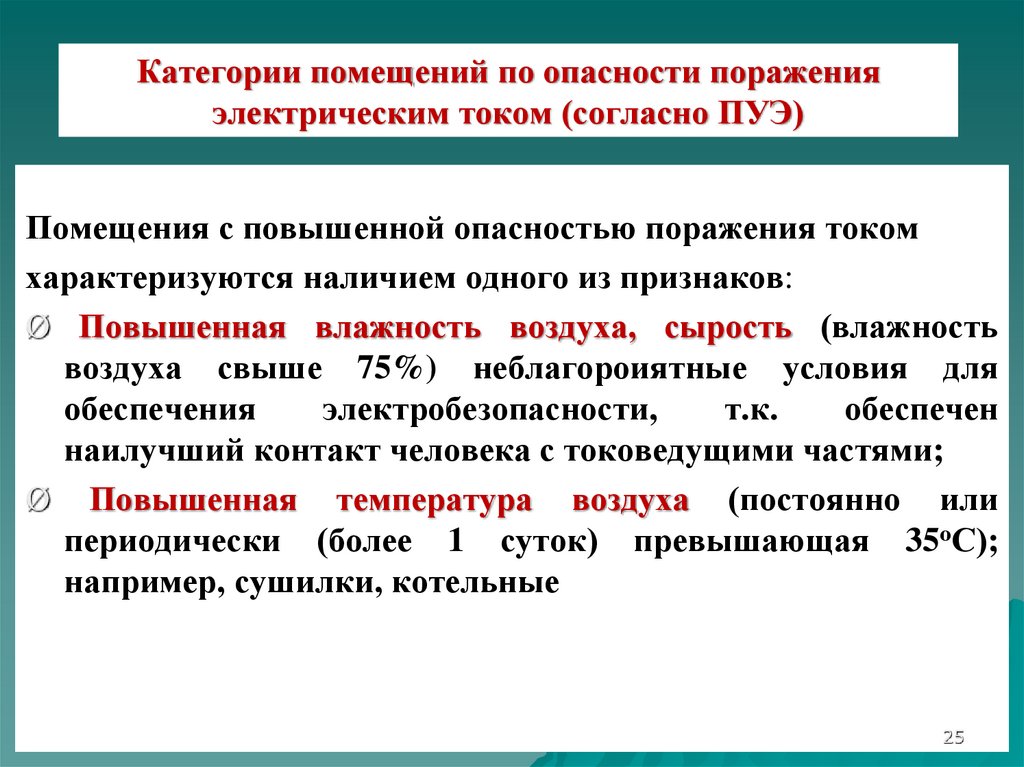

Большинство производственных помещений относятся к помещениям с повышенной опасностью, т. е.
для них характерны наличие сырости (относительная влажность длительное время превышает 75 %) или
проводящей пыли, токопроводящих полов (металлических, земляных, железобетонных, кирпичных),
высокой температуры (длительное время превышающей 30° С), а также возможности одновременного
прикосновения человека к соединенным с землей металлоконструкциям зданий, технологическим
аппаратам, механизмам, с одной стороны, и к металлическим корпусам электрооборудования — с другой.
Особо опасные помещения

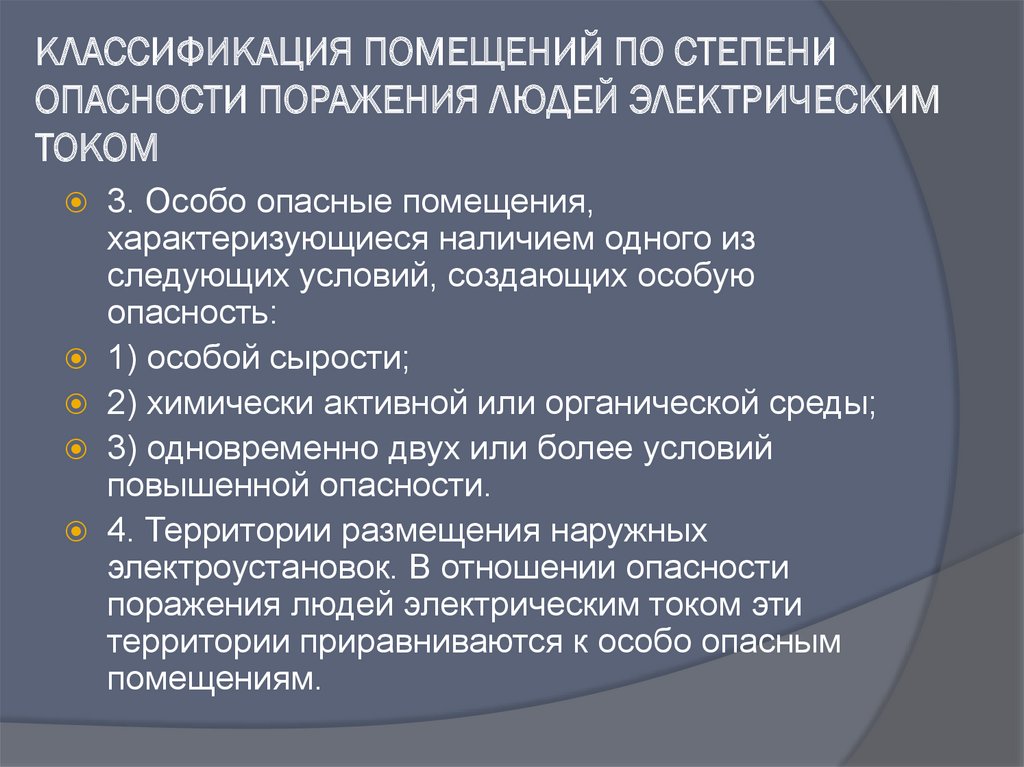

Особо опасными помещениями являются большая часть производственных помещений, в том числе все цехи
машиностроительных и металлургических заводов, электростанций и химических предприятий, водонасосные
станции, помещения аккумуляторных батарей, гальванические цехи и т.п.
Для того чтобы отнести конкретное помещение к той или иной группе опасности нужно знать существующие
типы помещений. Рассмотрим их.
В зависимости от параметров микроклимата и наличия вредных производственных факторов различают
следующие типы помещений.
Сухие помещения – помещения, в которых относительная влажность воздуха не превышает 60%. Влажные
помещения – помещения, в которых относительная влажность воздуха более 60%, но не превышает 75%.
Сырые помещения – помещения, в которых относительная влажность воздуха превышает 75%.
Особо сырые помещения – помещения, в которых относительная влажность воздуха близка к 100% (потолок,
стены, пол и предметы, находящиеся в помещении, покрыты влагой).
Жаркие помещения – помещения, в которых под воздействием различных тепловых излучений температура
превышает постоянно или периодически (более 1 сут.) +35ºС (например, помещения с сушилками,
обжигательными печами, котельные).
Вывод
Для уменьшения вредных факторов, которые могут вызывать ухудшение изоляции оборудования,
совершенствуют системы вентилирования, отопления. Модернизируют производственные процессы в более
безопасное направление
Соблюдайте правила по охране труда, пользуетесь спецодеждой!

English
Русский
Правила

Категории помещений по степени опасности поражения людей электрическим током


№ п/п
Категория помещений
Характеристика помещений
1.
Помещения без по­вышенной опасно­сти
В помещениях отсутствуют признаки, присущие помещениям с повышенной опасностью или особо опасным в отношении поражения людей электриче­ским током
2.
Помещения с по­вышенной опасно­стью
Наличие сырости или проводящей пыли. Наличие токопроводящих полов (металлических, земляных, железобетонных, кирпичных и т.д.). Наличие вы­сокой температуры (выше 30ºС). Наличие возмож­ности одновременного прикосновения человека к металлическим корпусам электрооборудования с одной стороны, и к имеющим соединение с землей металлоконструкциям зданий, технологический аппаратам, механизмам и т.д. — с другой
3.
Помещения особо опасные
Наличие особой сырости (влажность воздуха близка к 100%, т. е. когда потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой). Наличие химически активной среды, где постоянно или длительно содержатся пары или отложения, могущие влиять разрушительно на электрические устройства.
Одновременно наличие двух или боле признаков повышенной опасности



Распределительные щитки и рубильники открытого типа низ­кого напряжения (до 1000 В) в цехах необходимо помещать в за­крытые метал-лические кожухи — ящики из несгораемого мате­риала. При высоком напряжении (выше 1000 В) необходимо применять специальные ограждения.
Ограждение, защита и изоляция токоведущих частей являются основными требованиями безопасности электроустановок. От­крытые токоведущие части электрооборудования необходимо ог­раждать сеткой или барьером или разме-щать оборудование при высоком напряжении в отдельных ячейках, разде-ленных железо­бетонными перегородками. Клеммные дощечки электродвигате-
лей должны быть надежно ограждены, а кнопки управления пус­ка или выключения электродвигателей должны быть утоплены.
Все металлические части распределительных устройств, щитов, шкафов и пультов должны иметь антикоррозийное по­крытие. Для безопасности и необходимой последовательности при запуске и остановке машин и аппаратов, связанных между собой технологическими процессами, обору-дование должно иметь автоблокировочные и сигнальные устройства. Надежное средство защиты от возможного прикосновения к токоведущим частям — блокировка, при которой электроустановка обесточивается до соприкосновения человека с токоведущими частями (например, размыкание электросети при открывании дверцы распределительного устройства, отключение и вклю­чение разъединителей только при выключенном масляном вы­ключателе).
В электроустановках широко практикуются электрические и механические блокировки; в этом случае напряжение снимается при открывании дверей шкафов или помещений, где находится аппаратура. Блокировочные устройства не допускают включения рубильников при снятом кожухе.

Для защиты от токов перегрузки и токов короткого замыка­ния, способных вызвать сгорание токоприемника, применяют плавкие предохранители (пробковые, пластинчатые, трубчатые) и автоматические выключатели с релейной защитой. Применение воздушных автоматических выключателей в электроустановках позволяет использовать их не только как выключатели, но и для защиты электрических установок от токов короткого замыкания и перегрузок (автоматы максимального тока), для автоматическо­го отключения электроустановок при понижении или полном ис­чезновении напряжения в сети (минимальные, нулевые автома­ты).
В случае короткого замыкания или повышения тока нагрузки электромагнит (рис. 5.17), притягивая сердечник, разъединяет ры­чаги сцепления и освобождает контакт автомата. Под действием пружины этот контакт откидывается и полностью отключает ток.
Действие минимального автомата основано на том же прин­ципе, только разрыв цепи в нем происходит при понижении или полном исчезновении напряжения в сети.
Все электроустановки должны иметь надежную и исправную изоляцию. Исправное состояние изоляции и контроль за ней — одно из наиболее важных условий безопасной эксплуатации электрооборудования. Качество изоляции определяется сопро­тивлением прохождению через нее тока утечки. Согласно ПУЭ сопротивление изоляции в электроустановках до 1000 В должно быть не менее 500 КОМ.

Сопротивление изоляции замеряют специальными прибора­ми – мегаом-метрами.
Защитное заземление представляет собой преднамеренное электрическое соединение с землей или ее эквивалентом метал­лических нетоковедущих частей, которые могут оказаться под напряжением. Защитное заземление применяется в электросетях напряжением до 1000В с изолированной нейтралью и в сетях свыше 1000В независимо от режима нейтрали.
Заземляющее устройство представляет совокупность заземлителя (металлических проводников, непосредственно соприка­сающихся с грунтом) и заземляющих проводников (металличе­ских проводников, соединяющих части электроустановки с заземлителем).

    Рис. 5.17. Автоматические электровыключатели: а) эскиз автомата
максимального тока; 1 — рычаг сцепления; 2 — контактный нож;
3,6 — оттягивающая пружина; 4 — электромагнит; 5 — якорь-защелка;
б) — схема устройства минимального автомата: 1 — оттягивающая пружина; 2 — якорь-защелка; 3,4 — сердечник и катушка электромагнита


Сопротивление заземляющего устройства должно быть незна­чительным. В этом случае при повреждении изоляции электро­оборудования ток от места повреждения по заземляющему уст­ройству будет проходить в землю, а на поврежденном оборудовании сохранится частичное напряжение относи-тельно земли, и оно будет равно произведению тока, проходящего в зем­лю, на сопротивление заземляющего устройства.
Различают напряжение прикосновения и шаговое напряжение. Напряжением прикосновения называется разность потенциалов, под дейст-вием которой оказывается человек, включающийся в цепь поврежденного участка электрооборудования.
Шаговое напряжение представляет собой разность потенциа­лов двух точек, на которых стоит человек, на поверхности земли в зоне растекания тока, отстоящих одна от другой на расстоянии шага (0,8 м). Защитное заземление снижает до безопасной вели­чины напряжение прикосновения и шаговое напряжение.
В отношении мер безопасности различают электроустановки с номинальным напряжением до 1000В включительно и установки с напря-жением выше 1000В. Расчетное сопротивление заземле­ния в сетях с напряжением до 1000В не должно превышать 4 Ом. При мощности уста-новки до 1090 кВА и менее расчетное сопро­тивление допускается до 10 Ом. В электроустановках напряжени­ем выше 1000В, в которых ток однофазного замыкания на землю превышает 500А, сопротивление заземляющих устройств в лю­бое время года не должно превышать 0,5 Ом и в остальных слу­чаях — не более 10 Ом.
Защитное заземление (рис.5.18,а) осуществляется вертикально погруженными в грунт стальными (газовыми) трубами длиной 2,5-3 м, диаметром 50 мм и толщиной стенок 3-3,5 мм, а также уголковой сталью (толщиной полок до 4-5 мм) или металличе­скими стержнями диаметром 10-12 мм, длиной до 10м.
Необходимое число заземлителей определяется расчетом в за­висимости от удельного сопротивления грунта, требуемой вели­чины сопротивления заземлителя, геометрических размеров за­землителей и ряда других показателей, обеспечивающих выравнивание потенциала на защищаемом участке.



Рис. 5.18. Схемы: а — защитного заземления; б — зануления


Заземлители соединяют друг с другом приваренной к ним стальной полосой, которую проводят внутрь цеха и присоединяют к магистрали (контуру) заземления, идущей вдоль стен помещения. Магистральная линия заземления в установках до 1000 В пред­ставляет собой стальную полосу сечение менее 100 мм2. При на­пряжении свыше 1000В сечение магистрали должно быть не менее 120 мм2. Каждую часть оборудования, подлежащего заземлению, присоединяют параллельно к контуру заземления полосовой или круглой сталью площадью поперечного сечения не менее 24 мм2 (для полосовой) и диаметром не менее 5-6 мм (для круглой).
Могут быть использованы и естественные заземлители — ме­таллические конструкции, постоянно соединенные с землей на большом протяжении, например, металлические шпунты гидро­технических сооружений, свинцовые оболочки кабелей и др. Го­лые алюминиевые провода, алюминиевые оболочки кабелей и га­зовые трубопроводы в качестве заземлителей использовать нельзя.
При использовании естественных и искусственных заземлите­лей необходимо обеспечить непрерывность сети заземления при всех эксплуа-тационных условиях и ремонтных работах. Зазем­ляющие проводники должны быть защищены от химических воз­действий и механических повреждений. Сопротивление зазем­ляющих устройств цеховых электроустановок следует измерять не реже раза в год и каждый раз после реконструкции или капи­тального ремонта.
Заземление электроустановок необходимо выполнять: а) при напряжении 500В и выше переменного и постоянного тока — во всех случаях; б) при напряжении выше 42 В переменного тока и 110 В постоянного тока — в помещениях с повышенной опасно­стью, особо опасных помещениях и в наружных электроустанов­ках; в) при всех напряжениях переменного и постоянного тока — во взрывоопасных помещениях.
Зануление применяют (рис.5.18,б) в четырехпроводных сетях напряжением до 1000 В с глухим заземлением нейтрали, а также в трехпроводных сетях постоянного тока с глухозаземленной средней точкой.
Зануление представляет собой преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжени­ем. В случае пробоя фазы на корпус зануление вызывает корот­кое замыкание и обеспечивает выключение поврежденного уча­стка сети срабатыванием максимальной защиты или расплав­лением плавкой вставки. При этом очень важное значение имеют быстрота и надежность отключения поврежденного оборудова­ния. Если по величине ток короткого замыкания своевременно не обеспечит расплавление вставки предохранителя или срабатыва­ния автомата, зануление как защита непригодно. В момент ко­роткого замыкания в нулевом проводе возникают опасные на­пряжения, поэтому другие приемники, подключенные к данной системе зануления, оказываются под напряжением, что может привести к несчастному случаю.
Расчетную величину тока короткого замыкания, обеспечи­вающую надежную защиту, принимают равной или больше 3 Iном (Iном — минимальный ток плавкой вставки ближайшего предохра­нителя), равной или больше 1,5 Iотк (Iотк — значение тока отключе­ния автомата).
При выполнении защитного зануления требуется заземление нулевого провода у источника тока и повторно в сети, так как всякое заземление на землю в системе зануления создает напря­жение на всем зануленном обору-довании. Повторное заземление нулевого провода снижает его напряжение относительно земли и тем самым уменьшает опасность поражения током при соприкос­новении с частью оборудования, случайно оказавшегося под на­пряжением. Согласно ПУЭ повторное заземление нулевого про­вода на воздушных линиях должно выполняться через каждые 250 м, а также на концах линии и ее ответвлений длиной более 200 м. При этом сопротивление каждого повторного заземления не должно превышать 10 Ом. Во избежание обрыва нулевой про­вод следует тщательно и надежно укреплять.
В сетях с заземленной нейтралью сечение проводов должно удовлетворять требованиям термической устойчивости при од­нофазном коротком замыкании.
Надежным является защитное отключение, под которым по­нимается быстродействующая защита, обеспечивающая автома­тическое отключение электроустановки при возникновении в ней опасности поражения током (рис.5.19).
В случае штепсельного соединения с заземляющим проводом корпус защищаемого оборудования через включающую катушку, ре­ле и вспомогательный заземлитель соединяют с землей. При коротком замыкании на корпус выключающая катушка приводит в действие выключатель и отключает от сети поврежденную часть устройства. Продолжительность отключения не должна превышать 0,1-0,2 с.
Для безопасности пользования переносные электроприемники (электроинструменты, трансформаторы, преобразователи часто­ты) необхо-димо заземлять или занулять. Заземление (зануление) переносных электро-приемников осуществляется четырехжильными проводами (в системе трех-фазного тока) или трехжильными шланговыми проводами (в системе двухфаз-ного тока) и штеп­сельным соединением (рис.5.20). Указанная конструкция штепсельного соединения предусматривает заземляющий кон­такт, который включает электроприемник сначала в сеть заземле­ния, а затем в рабочую электросеть.
Не реже раза в месяц и при выдаче на руки переносные при­емники тока необходимо проверять — нет ли в них оголенных токоведущих частей и замыкания на корпус; проверяют также ис­правность заземляющего провода, неповрежденность его изоляции и соответствие приемников условиям работы.
При выполнении работы без снятия напряжения вблизи и на токоведущих частях, находящихся под напряжением, электро­технический персонал должен использовать электрозащитные средства. Электрозащитные средства служат для изоляции чело­века от токоведущих частей электрооборудования, находя-щихся под напряжением, а также для изоляции человека от земли (при прикос-новении человека, стоящего на земле, к токоведущим час­тям электроустановок или к металлическим корпусам электро­оборудования с поврежденной изоля-цией).
Электрозащитные средства подразделяются на основные и до­полнительные. Основными называются средства защиты, изоляция которых способна длитель-ное время выдерживать рабочее напря­жение электроустановок и которые позволяют прикасаться к токо­ведущим частям, находящимся под напряжением, и работать на них. Дополнительными называются средства защиты, которые са­ми по себе не могут при рабочем напряжении электроустановки обеспечить защиту от поражения током, а применяются совместно с основными электро- защитными средствами для уменьшения тока, протекающего через тело чело-века, до безопасной величины.
Так­же дополнительные средства защиты служат для защиты от на­пряжения прикосновения и напряжения шага.
К основным электрозащитным средствам в электроустановках напряжением выше 1000 В относятся изолирующие и измери­тельные штанги, изолирующие и электроизмерительные клещи, указатели напряжения.



Рис. 5.19. Защитное отключение: 1 — реле; 2 — контактор; 3 — кнопка контроля исправности прибора

Рис 5.20. Штепсельное соединение с заземляющим проводом: 1 — отвод к заземлению; 2 — приемник тока; 3 — заземляющий провод

К основным электрозащитным средствам в электроустановках напряжением до 1000В относятся диэлектрические перчатки, слесарно-монтажный инстру-мент с изолирующими рукоятками, ука­затели напряжения.
К дополнительным электрозащитным средствам в электроус­тановках напряжением выше 1000В относятся диэлектрические перчатки и боты, изолирующие лестницы.
К дополнительным электрозащитным средствам в электроус­тановках напряжением выше 1000В относятся диэлектрические галоши, диэлектрические ковры, изолирующие подставки.
Изоляция электрозащитных средств подвержена старению и разрушению, поэтому необходимо периодически проводить ее испытания. Электрозащитные средства испытывают повышением напряжения при приемке в эксплуатацию, а затем периодически:
• диэлектрические перчатки — один раз в шесть месяцев;
• диэлектрические галоши, указатели напряжения и инструмент с изолированными рукоятками — один раз в 12 месяцев;
• измерительные штанги — один раз в 12 месяцев;
• изолирующие штанги и клещи — один раз в 24 месяца;
• диэлектрические боты — один раз в 36 месяцев.
Испытательное напряжение и продолжительность испытаний устанавли-ваются Правилами применения и испытания средств защиты, используемых в электроустановках. На всех электроза­щитных средствах, кроме инструмента с изолирующими ручка­ми, должен быть выбит, нанесен несмываемой краской или на­клеен штамп с указанием срока следующих испытаний и рабочего напряжения электроустановки. Все средства защиты не­обходимо осматривать перед применением независимо от сроков периодических осмотров.
Для испытаний электрозащитных средств повышенным на­пряжением применяются установки АИИ-70 и другие.
Тема 6. ПРАВОВЫЕ И ОРГАНИЗАЦИОННЫЕ ОСНОВЫ ПРОИЗВОДСТВЕННОЙ БЕЗОПАСНОСТИ


Подпишитесь на наш канал в Telegram

средств индивидуальной защиты от 3 основных опасностей поражения электрическим током

Документ

без названия Работа с оборудованием, находящимся под напряжением, сопряжена с уникальными опасностями, включая угрозу поражения электрическим током и серьезных ожогов в результате дугового разряда. Для сотрудников, работающих с электрическими компонентами в условиях «под напряжением» или рядом с ними, потребность в стандартах, правилах и продуктах, связанных с безопасностью, разработанных для защиты их здоровья, имеет решающее значение.

OSHA требует от работодателей предоставления электрических СИЗ, соответствующих части тела и выполняемой работе. Электрические СИЗ предназначены для снижения трех основных опасностей при работе с оборудованием под напряжением: поражение электрическим током, вспышка дуги и взрыв дуги.

Последняя линия обороны

СИЗ — это лишь малая часть комплексной программы электробезопасности, которая должна включать обучение, административный контроль и тщательную оценку рисков. Чтобы лучше защитить работников от поражения электрическим током, Национальная ассоциация противопожарной защиты (NFPA) поддерживает стандарт 70E, подробное руководство по созданию программы электробезопасности на рабочем месте.

СИЗ не заменяют другие меры по снижению риска. NFPA помещает средства индивидуальной защиты в самый низ своей иерархии управления электрическими рисками, чтобы использовать их только после того, как исчерпаны другие возможности. Когда это возможно, NFPA рекомендует либо устранить электрический риск, отключив оборудование, заменив менее рискованный подход к выполнению задачи, либо установить инженерные средства управления, такие как дистанционное распределительное устройство, которое может защитить рабочих от поражения электрическим током.

Однако работа с оборудованием под напряжением иногда неизбежна. Отключение цепи может создать большую опасность, например, когда отключение питания остановит вентиляцию горючего газа в замкнутом пространстве. Или может оказаться невозможным устранить проблему с частью оборудования после его отключения. А для некоторых выключателей размыкание и замыкание цепи само по себе является опасной задачей. Для этих работ необходимы электрические СИЗ.

Защита от поражения электрическим током

Поражение электрическим током — самая простая опасность, с которой нужно бороться. Это происходит, когда электрический ток проходит через тело рабочего. Чтобы уменьшить вероятность поражения электрическим током, рабочие должны носить надлежащие СИЗ, в том числе изолированные резиновые перчатки и нарукавники, при работе в пределах границы с ограниченным доступом (безопасное расстояние, на котором существует опасность поражения электрическим током) или границы с ограниченным доступом (где существует повышенный риск поражения электрическим током).

Утепленные перчатки делятся на шесть классов в зависимости от их уровня защиты. Они должны проверяться перед каждым использованием и тестироваться на требуемой частоте вращения в аккредитованных лабораториях.

Для большинства работ OSHA требует надевать защитные кожаные перчатки поверх резиновых изолирующих перчаток. Протекторы перчаток могут предотвратить порезы и разрывы, которые могут повредить защитную резиновую изоляцию перчатки.

Поскольку небольшие проколы или трещины в изолирующих перчатках могут быть опасны, изолирующие перчатки необходимо осматривать перед каждым использованием и повторно проверять каждые шесть месяцев. Перчатки должны быть испытаны в лаборатории, аккредитованной Североамериканскими независимыми лабораториями по тестированию защитного снаряжения.

Изолирующие коврики и одеяла — еще один вариант СИЗ для снижения опасности поражения электрическим током. Одеяла можно использовать для защиты оборудования под напряжением во время технического обслуживания, предотвращая контакт с рабочими.

Защита от вспышки дуги

Вспышка дуги является второй опасностью поражения электрическим током. Неисправность может возникнуть, когда электрический ток пересекает промежуток между оборудованием, находящимся под напряжением, и потенциальной землей. По данным Fluke, температура от вспышки дуги может достигать 35 000 градусов. Такая высокая температура может воспламенить одежду на расстоянии нескольких футов, что приведет к серьезным, если не смертельным травмам.

При выборе средств индивидуальной защиты для снижения опасности вспышки дуги важно помнить, что сильное тепло от вспышки дуги может нанести вред работникам, находящимся на расстоянии до 40 футов от оборудования. Зона риска известна как граница вспышки дуги, то есть максимальное расстояние, на котором дуга от оборудования может вызвать ожоги второй степени. Оно определяется величиной тока, проходящего через оборудование, и временем срабатывания защитных предохранителей или автоматических выключателей.

Любая часть тела в пределах границы вспышки дуги должна быть покрыта средствами защиты от вспышки дуги, включая маски, капюшоны, комбинезоны, куртки и балаклавы. Эта одежда термостойкая и огнестойкая и предназначена для защиты пользователя от сильного нагрева от электрической дуги, которая измеряется в калориях на квадратный сантиметр.

Как и перчатки, средства индивидуальной защиты от дуги делятся на категории в зависимости от обеспечиваемого уровня защиты. Категория 1 защищает от нагрева с интенсивностью 4 калории на квадратный сантиметр, которая, по оценкам NFPA, может быть вызвана дугой от 240-вольтовой панели. Самый высокий уровень защиты, Категория 4, защищает от 40 калорий на квадратный сантиметр, уровня интенсивности дуги, которая может быть испущена из металлического 15-киловольтного распределительного устройства.

Защита от дугового разряда

Наконец, энергия, выделяемая неисправностью, может вызвать взрыв дуги, сотрясающую ударную волну, вызванную сильным нагревом, окружающим электрическую дугу. Взрыв дуги может привести к необратимой потере слуха и повреждению других органов. Он также может разбрасывать осколки и расплавленный металл, что может привести к колотым ранам. Для защиты от дугового разряда NFPA рекомендует носить средства защиты органов слуха, глаз и каски при работе в пределах границ вспышки дуги.

Опасность поражения электрическим током OSHAcademy бесплатное онлайн-обучение

Чисто!

Тяжесть

Тяжесть поражения электрическим током зависит от двух факторов: уровня электрического тока (силы тока) и продолжительности прохождения тока через тело.

1. Уровень тока определяется как напряжением, так и сопротивлением электрического пути. Чем выше напряжение и меньше сопротивление, тем больше ток.
2. Следующим фактором, определяющим тяжесть заболевания, является продолжительность воздействия электричества. Чем дольше работник подвергается воздействию, тем больше тяжесть травмы.

OSHA считает все напряжения 50 вольт и выше опасными, поскольку, как известно, электрический ток, а не напряжение, проходящий через тело человека, вызывает травмы, а величина тока, проходящего через объект, зависит от сопротивления объекта.

Внутреннее сопротивление тела человека составляет около 500 Ом, что является минимальным сопротивлением рабочего с поврежденной кожей в месте контакта. Ток через 500 Ом от токоведущей части, находящейся под напряжением 60 вольт, будет 120 миллиампер. Этот уровень тока, переменного или постоянного, достаточен, чтобы вызвать серьезную травму.

Хотя стандарты OSHA требуют, чтобы защита начиналась с 50 вольт (переменного или постоянного тока), напряжение ниже этого уровня не обязательно полностью безопасно. Случаи, когда автомеханики получали серьезные травмы, работая с автомобильными аккумуляторами на 12 или 24 вольта (постоянного тока). Например, посмотрите на эти два примера травм при работе с автомобильными аккумуляторами (NIH/Pubmed):

Примеры из реальной жизни

34-летний автомеханик, который держал в руках гаечный ключ, когда его золотое кольцо коснулось положительной клеммы 12-вольтового автомобильного аккумулятора, а гаечный ключ коснулся и его кольца, и отрицательной клеммы. Он почувствовал мгновенную боль, и у основания его безымянного пальца был глубокий периферический ожог частичной толщины. Другие мягкие ткани не пострадали. Причиной кольцевых ожогов, скорее всего, являются электротермические ожоги.

21-летний мужчина получил глубокий ожог на запястье. Металлический ремешок для часов, который был на пациенте, с признаками выгибания на нем, привел к короткому замыканию аккумуляторной батареи автомобиля. Хотя это был электрический несчастный случай, ток не прошел через какую-либо часть тела пациента, как это происходит при поражении электрическим током.

1. От каких двух факторов зависит тяжесть поражения электрическим током?

а. Сопротивление и напряжение
б. Текущая и продолжительность
c. Продолжительность и напряжение
d. Сопротивление и сила тока

Следующий раздел

Низкое напряжение — 600 Вольт или меньше

В приведенном ниже списке приводится сводка того, что обычно происходит для диапазона токов длительностью в одну секунду при типичном домашнем напряжении 600 Вольт или меньше.

Более длительное время воздействия увеличивает опасность для пострадавшего от удара током. Например, ток в 100 мА, подаваемый в течение 3 секунд, так же опасен, как и ток в 900 мА применяется в течение доли секунды (0,03 секунды).

Более высокое напряжение вызовет более сильные ожоги. Различия в содержании мышц и жира влияют на тяжесть шока.

• 1 мА: Просто легкое покалывание.
• 5 миллиампер: Чувствуется легкий удар. Тревожно, но не больно. Большинство людей могут «отпустить». Однако сильные непроизвольные движения могут стать причиной травм.
• 6-25 мА (женщины) и 9-30 мА (мужчины): Болевой шок. Мышечный контроль утрачен. Это диапазон, где начинаются «замораживающие токи». «Отпустить» может и не получиться.
• 50-150 мА: Чрезвычайно болезненный шок, остановка дыхания (остановка дыхания), сильные мышечные сокращения. Мышцы-сгибатели могут вызывать удержание; мышцы-разгибатели могут вызвать интенсивное отталкивание. Возможна фибрилляция сердца. Возможна смерть.
• 1-4,3 ампер: Прекращается ритмичная насосная деятельность сердца. Происходит сокращение мышц и повреждение нервов; смерть вероятна.
• 10 ампер: Возникают остановка сердца и тяжелые ожоги. Смерть вероятна.
• 15 ампер: Самый низкий ток перегрузки, при котором обычный предохранитель или автоматический выключатель размыкает цепь! Это означает, что если вы замкнете цепь на 15 ампер, вы можете умереть.

2. Возможны остановка сердца, сильные ожоги и смерть, если рабочий получит удар током _____.

а. 1 мкА
б. 5 миллиампер
c. 2 ампера
д. 10 ампер

Следующая секция

Высокое напряжение — более 600 В

Высокое напряжение — более 600 В.

В Руководстве по электробезопасности Министерства энергетики США (DOE) высокое напряжение классифицируется как более 600 вольт. Кроме того, стандарты OSHA, такие как 1910.303(h)(5)(ii), классифицирует любое использование электросетей с напряжением свыше 600 вольт как высокое напряжение.

Иногда высокое напряжение приводит к дополнительным травмам.
Высокое напряжение может вызвать сильные мышечные сокращения. Вы можете потерять
ваше равновесие и падение, что может привести к травме или даже смерти, если вы упадете
в машины, которые могут раздавить вас. Высокое напряжение также может вызвать серьезные
горит из-за вспышки дуги.

При напряжении 600 вольт ток через тело может достигать 4 ампер,
вызывает поражение внутренних органов, таких как сердце. Высокое напряжение также
производить ожоги. Кроме того, внутренние кровеносные сосуды могут закупориться. нервы
в области точки контакта могут быть повреждены. Мышечные сокращения
может вызвать переломы костей либо от самих сокращений, либо
от падений.

3. OSHA классифицирует любое использование электрических услуг _____ как высокое напряжение.

а. 50 вольт или больше
b. выше 120 вольт
c. от 50 до 480 вольт
d. свыше 600 вольт

Следующая секция

Входная рана.

Ток

Величина внутреннего тока, которую человек может выдержать и при этом оставаться
способен управлять мышцами руки и кисти может быть менее 10
миллиампер (миллиампер или мА).

Токи выше 10 мА могут парализовать
или «заморозить» мышцы. Когда происходит это «замораживание»,
человек больше не может отпустить инструмент, проволоку или другой предмет.
На самом деле наэлектризованный объект может удерживаться еще крепче, в результате чего
при длительном воздействии ударного тока. По этой причине ручной
инструменты, дающие электрический ток, могут быть очень опасны.

Если не можешь отпустить
инструмента, ток проходит через ваше тело в течение более длительного времени,
что может привести к параличу дыхания (мышцы, контролирующие
дыхание не может двигаться). Вы перестаете дышать на какое-то время.

Выход из раны.

Люди перестают дышать при поражении током от напряжения, как
ниже 49 вольт. Обычно требуется около 30 мА тока, чтобы вызвать
паралич дыхания.

Токи силой более 75 мА могут вызвать фибрилляцию желудочков (очень
учащенное, малоэффективное сердцебиение). Это состояние приведет к смерти в течение
несколько минут, если не используется специальное устройство, называемое дефибриллятором.
чтобы спасти пострадавшего.

Паралич сердца возникает при 4 амперах, что означает
сердце вообще не качает. Ткань сжигается токами большей
чем 5 ампер.

4. Электрические токи выше _____ миллиампер могут оказывать парализующее или «замораживающее» действие на мышцы.

а. 1
б. 10
в. 100
д. 1000

Следующий раздел

Факторы, определяющие уровни тока

Электродрели потребляют в 30 раз больше тока, чем то, что убивает.

Как известно, тяжесть поражения организма электрическим током определяется несколькими факторами, влияющими на силу тока и продолжительность воздействия. К этим факторам относятся:

• Напряжение . Большие напряжения производят большие токи.
• Сопротивление . Сопротивление препятствует току. Чем меньше сопротивление (или импеданс в цепях переменного тока), тем больше уровень тока.
• Тип кузова . Структура мышц также имеет значение. Люди с меньшим количеством мышечной ткани обычно страдают от более низких уровней тока.
• Продолжительность . Если шок кратковременный, он может быть только болезненным. Более длительный разряд (продолжительностью несколько секунд) может привести к летальному исходу, если уровень тока достаточно высок, чтобы вызвать фибрилляцию желудочков сердца. Продолжительность важна, когда вы понимаете, что маленькая дрель потребляет в 30 раз больше тока, чем требуется, чтобы вызвать смерть. Однако, если шок кратковременный и сердце не повреждено, нормальное сердцебиение может возобновиться после устранения контакта с электричеством. (Этот тип восстановления встречается редко.)
• Влага . Сухая кожа может иметь сопротивление 100 000 Ом и более. Влажная кожа может иметь сопротивление всего 1000 Ом. Влажные условия работы или поврежденная кожа резко снижают сопротивление. Низкое сопротивление влажной кожи позволяет току легче проходить в тело и давать больший удар.
• Сила . Когда к точке контакта прикладывается большее усилие или когда площадь контакта больше, сопротивление снижается, вызывая более сильные удары.

5. Что из следующего приведет к снижению сопротивления и увеличению риска получения травмы при поражении током?

а. Грязная кожа
б. Сухая кожа
c. Влажная кожа
d. Толстая кожа

Следующий раздел

Практический пример

Технический специалист-мужчина прибыл к клиенту для выполнения предзимнего обслуживания масляной печи. Затем клиент вышел из дома и вернулся через 90 минут. Она заметила, что служебный грузовик все еще стоит на подъездной дорожке. Еще через 2 часа клиент вошел в подполье с фонариком, чтобы найти техника, но не смог его увидеть. Затем она позвонила владельцу компании, который приехал в дом. Он обыскал подполье и нашел техника лежащим на животе, опирающимся локтями на переднюю часть печи.

Помощник окружного коронера был вызван и констатировал смерть техника на месте происшествия. У пострадавшего были электрические ожоги кожи головы и правого локтя. После инцидента место осмотрел электрик. Тумблер, который якобы контролировал подачу электроэнергии в печь, находился в положении «выключено». Электрик описал проводку как «случайную и запутанную».

Две недели спустя окружной инспектор по электрике провел еще одну проверку. Он обнаружил, что неправильное подключение тумблера позволяет подавать питание на печь, даже когда переключатель находится в положении «выключено». Владелец компании заявил, что пострадавший был очень добросовестным работником. Возможно, пострадавший выполнял больше работ по техническому обслуживанию печи, чем предыдущие техники, подвергая себя опасности поражения электрическим током.

Эту смерть можно было предотвратить!

• Жертва должна была проверить цепь, чтобы убедиться, что она обесточена.
• Работодатели должны обеспечить работников соответствующим оборудованием и обучением. Использование защитного снаряжения должно быть требованием работы. В этом случае простой тестер цепи мог спасти жертве жизнь.
• Электропроводка в жилых помещениях должна соответствовать требованиям Национального электротехнического кодекса (NEC). Хотя NEC не имеет обратной силы, все домовладельцы должны убедиться, что их системы безопасны.

6. Что нужно сделать, чтобы убедиться, что электрическая цепь обесточена перед началом работы с ней?

а. Спросите кого-нибудь, отключено ли электричество
b. Проверьте цепь, чтобы убедиться, что она обесточена
c. Нажмите настенный выключатель, чтобы убедиться, что питание отключено
d. Работайте над цепью под напряжением, если она ниже 50 вольт

Проверьте свою работу

Прочтите материал в каждом разделе, чтобы найти правильный ответ на каждый вопрос викторины. Ответив на все вопросы, нажмите кнопку «Проверить ответы на тест», чтобы оценить тест и увидеть свой результат.
